CITROEN BERLINGO MULTISPACE 2017 Instructieboekjes (in Dutch)

79
Berlingo2VP_nl_Chap04_Ergonomie_ed02-2016Berlingo2VP_nl_Chap04_Ergonomie_ed02-2016
ACHTERBANk
Elk deel 1/3 - 2/3 is neerklapbaar, en
vervolgens los te verwijderen.
Hoofdsteun
De achterbank 1/3 - 2/3 is voorzien van
hoofdsteunen. Hoogste stand: optille
n en omhoog
trekken.
Laagste stand: druk op de bovenkant
om hem lager te zetten.
Om hem te verwijderen, na hem
omhoog te hebben gebracht, op de lip
drukken en de hoofdsteun optillen.
Om hem weer te plaatsen, de stangen
van de hoofdsteun in de openingen
plaatsen, loodrecht ten opzichte van de
rugleuning
ERGONOMIE en COMFORT
4
Stoelen

80
Berlingo2VP_nl_Chap04_Ergonomie_ed02-2016Berlingo2VP_nl_Chap04_Ergonomie_ed02-2016
Neergeklapte stand
Voorbeeld van handelingen voor het
deel 1/3. Deze zijn identiek voor het
deel 2/3.-

T
il de grijze bedieningsstang aan
de achterzijde van de zitting op.
-
Kantel het geheel naar voren.
Terugplaatsen
Controleer de correcte
vergrendeling op de vloer van de
stoel als hij is teruggeklapt.
-

Zet de hoofdsteunen in de laagste
stand.
-


Schuif, indien nodig, de voorstoelen
naar voren.
-

Druk de grijze knop aan de
bovenzijde van de rugleuning in.
-

Klap de rugleuning op de zitting. Kantel het geheel naar achteren tot in
de vergrendeling.
Zet de rugleuning rechtop.
De vergrendeling van de stoel is correct


als de knop (aan de bovenzijde van de
rugleuning) niet meer zichtbaar is.
Stoelen

81
Berlingo2VP_nl_Chap04_Ergonomie_ed02-2016Berlingo2VP_nl_Chap04_Ergonomie_ed02-2016
Verwijderen van de achterbankTerugplaatsen van de achterbank
Zie hiervoor bij "Neergeklapte
stand". Om de achterbank (deel 1/3
en/
of 2/3) terug te plaatsen in de
stand "vervoer van passagiers",
zie hiervoor bij "Neergeklapte stand".
-

Kantel het geheel ongeveer 45°
naar achteren.
-

T
il de achterbank in verticale
stand tot de aanslag van de
verankeringen.
- Zet de bank weer rechtop door
deze naar voren te kantelen en
vervolgens op te tille
n.
-

Schuif, indien nodig, de voorstoelen
naar voren.
-


Plaats de bank (deel 1/3
en/of 2/3)
in neergeklapte stand. -
Plaats de achterbank (deel 1/3
en/
of 2/3) in verticale stand.
-
Plaats de haken tussen de twee
stangen.
-

Klap de achterbank naar achteren.
ERGONOMIE en COMFORT
4
Stoelen

82
Berlingo2VP_nl_Chap04_Ergonomie_ed02-2016Berlingo2VP_nl_Chap04_Ergonomie_ed02-2016
ACHTERSTOELEN (5 ZITPLAATSEN)Hoofdsteun
Alle achterstoelen zijn afzonderlijk
uitneembaar.
Controleer na het rechtop zetten van
de rugleuning of het terugzetten van
een stoel of de stoel goed op de vloer
is verankerd.
De drie afzonderlijke achterstoelen
zijn voorzien van kommavormige
hoofdsteunen.
Als de rugleuning van de middelste
stoel op de zitting is geklapt, kan de
achterzijde daarvan gebruikt worden
als tafeltje met bekerhouder. Omhoog: trek de hoofdsteun omhoog.
Omlaag: duw de hoofdsteun omlaag.
Trek de hoofdsteun volledig omhoog,
druk op de borglip en til de hoofdsteun
op om hem te verwijderen.
Steek om de hoofdsteun terug
te zetten de pennen recht in de
openingen van de rugleuning.
Stoelen

83
Berlingo2VP_nl_Chap04_Ergonomie_ed02-2016Berlingo2VP_nl_Chap04_Ergonomie_ed02-2016

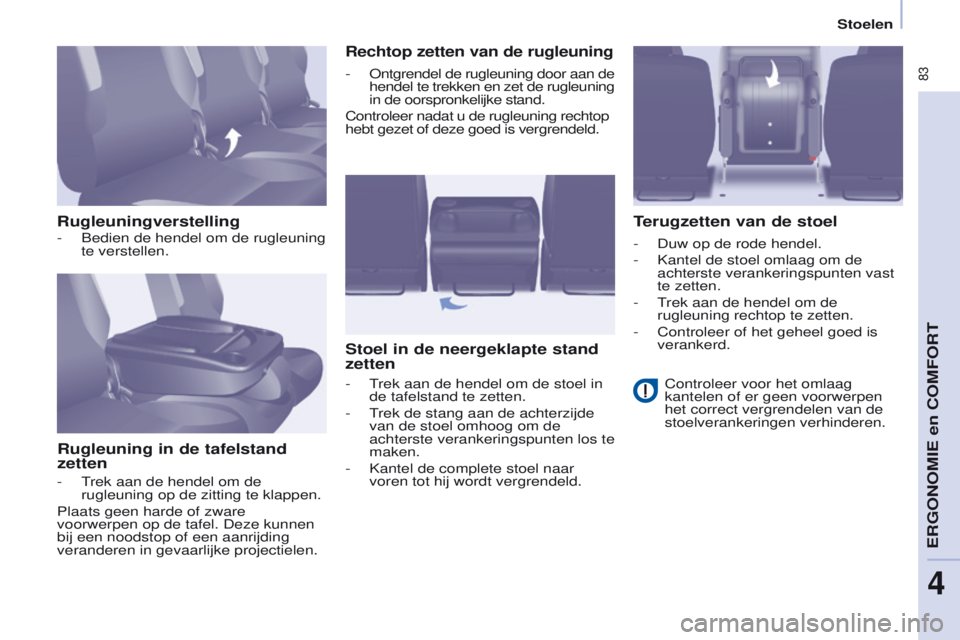

RugleuningverstellingRugleuning in de tafelstand
zetten
Rechtop zetten van de rugleuning
Stoel in de neergeklapte stand
zetten Terugzetten van de stoel
- Bedien de hendel om de rugleuning
te verstellen.
-

T
rek aan de hendel om de
rugleuning op de zitting te klappen.
Plaats geen harde of zware
voorwerpen op de tafel. Deze kunnen
bij een noodstop of een aanrijding
veranderen in gevaarlijke projectielen. -
Ontgrendel de rugleuning door aan de


hendel te trekken en zet de rugleuning
in de oorspronkelijke stand.
Controleer nadat u de rugleuning rechtop
hebt gezet of deze goed is vergrendeld.
-

T
rek aan de hendel om de stoel in
de tafelstand te zetten.
-

T
rek de stang aan de achterzijde
van de stoel omhoog om de
achterste verankeringspunten los te
maken.
-

Kantel de complete stoel naar
voren tot hij wordt vergrendeld.-

Duw op de rode hendel.
-

Kantel de stoel omlaag om de
achterste verankeringspunten vast
te zetten.
-


T
rek aan de hendel om de
rugleuning rechtop te zetten.
-

Controleer of het geheel goed is
verankerd.Controleer voor het omlaag
kantelen of er geen voorwerpen
het correct vergrendelen van de
stoelverankeringen verhinderen.
ERGONOMIE en COMFORT
4
Stoelen

84
Berlingo2VP_nl_Chap04_Ergonomie_ed02-2016Berlingo2VP_nl_Chap04_Ergonomie_ed02-2016
Verwijderen van de stoel
- Schuif indien nodig de voorstoel
naar voren en zet de hoofdsteun
omlaag.
-

Zet de stoel in de neergeklapte
stand.
Gebruiksvoorschrift
Na de verschillende handelingen:
-
verwijder een hoofdsteun niet
zonder deze op te bergen en aan
een steun te bevestigen,
-


controleer of de veilig
heidsgordels
bereikbaar blijven en gemakkelijk
door de passagier kunnen worden
vastgemaakt,
-

ga niet rijden voordat alle
passagiers hun veilig

heidsgordel
hebben vastgemaakt en afgesteld.
Zie hiervoor bij "Neergeklapte
stand".
-

Druk op de rode hendel om de voorste
verankeringspunten los te maken.
- Kantel het geheel ongeveer 45°
naar achteren zonder de hendel los
te laten.
-

Laat de hendel los.
-


T
il de stoel in verticale stand tot
de aanslag van de verankeringen.
-

Zet de stoel weer rechtop door
hem naar voren te kantelen en
vervolgens op te tille

n.
Terugzetten van de stoel
- Kantel de stoel 45° naar voren.
-
Plaats de haken tussen de twee stangen.
- Kantel de stoel omlaag om de
achterste verankeringspunten vast
te zetten.
-

T
rek aan de hendel om de
rugleuning in de oorspronkelijke
stand te zetten.
-

Zet de hoofdsteun omhoog. Controleer voor het omlaag
kantelen of er geen voorwerpen
het correct vergrendelen van de
stoelverankeringen verhinderen.
Stoelen

85
Berlingo2VP_nl_Chap04_Ergonomie_ed02-2016Berlingo2VP_nl_Chap04_Ergonomie_ed02-2016
Hoofdsteunen
De stoelen zijn voorzien van
kommavormige hoofdsteunen.
Omhoog: druk op de borglip en til de
hoofdsteun op.
Omlaag: druk op de borglip en duw de
hoofdsteun omlaag.
Trek de hoofdsteun volledig omhoog,
druk op de borglip en til de hoofdsteun
op om hem te verwijderen.
Berg de hoofdsteun op in het interieur
door hem aan de steun te bevestigen.
Steek om de hoofdsteun terug
te zetten de pennen recht in de
openingen van de rugleuning.
Elke stoel is uitneembaar en heeft
een vaste plaats in de auto, zoals
aangegeven op de sticker.
De stoelen op de tweede en derde zitrij
zijn afzonderlijk verstelbaar.
ACHTERSTOELEN (7 ZITPLAATSEN)
ERGONOMIE en COMFORT
4
Stoelen

86
Berlingo2VP_nl_Chap04_Ergonomie_ed02-2016Berlingo2VP_nl_Chap04_Ergonomie_ed02-2016
Stoel links
Stoelen tweede zitrij
Stoelen derde zitrij
Stoel middenStoel rechts
Stoel rechts
Stoel links
Stoelen

87
Berlingo2VP_nl_Chap04_Ergonomie_ed02-2016Berlingo2VP_nl_Chap04_Ergonomie_ed02-2016
Rugleuningverstelling
-
Bedien de hendel om de stand van
de rugleuning te verstellen.
Rugleuning in de tafelstand zetten
-


Duw de hoofdsteun volledig
omlaag.
-


Bedien de hendel om de rugleuning
op de zitting te klappen. Rechtop zetten van de rugleuning
-
Ontgrendel de rugleuning door aan de


hendel te trekken en zet de rugleuning
in de oorspronkelijke stand.
-
Controleer of de stoel goed

verankerd is.
Stoel in de portefeuillestand zetten
-
Zet de stoel in de portefeuille
stand.
-

T
rek aan de rode riem aan de
achterzijde van de stoel om de
steunen uit de verankerpunten op
de vloer te verwijderen.
-

Kantel de stoel in zijn geheel naar
voren.
Flexibele indeling stoelen
tweede zitrijTerugzetten van de stoel
-
Kantel de stoel in zijn geheel naar
achteren.
Let voordat u de stoel terugklapt
op het volgende:
-


de voeten van een passagier
op de derde zitrij mogen zich
niet op de verankeringspunten
op de vloer bevinden,
-


de stoel moet goed zijn
verankerd op de vloer

,
-

de passagier moet de
veilig

heidsgordel kunnen
gebruiken.
ERGONOMIE en COMFORT
4
Stoelen

88
Berlingo2VP_nl_Chap04_Ergonomie_ed02-2016Berlingo2VP_nl_Chap04_Ergonomie_ed02-2016
Flexibele indeling stoelen derde zitrij
Rugleuning in de tafelstand zetten
-
Duw de hoofdsteun volledig
omlaag.
-


Bedien de hendel om de rugleuning
op de zitting te klappen.
Rechtop zetten van de rugleuning
-


Ontgrendel de rugleuning door
aan de hendel te trekken en zet de
rugleuning in de oorspronkelijk

e
stand.
-

Controleer of de stoel goed
verankerd is. T

erugzetten van de stoel
-
Duw op de rode hendel.
-


Klap de stoel in zijn geheel naar
achteren.
Stoel in de portefeuillestand


zetten
-

Zet de stoel in de tafelstand.
-


T
il de palinrichting met de rode riem
aan de achterzijde van de stoel op
om de steunen te verwijderen uit de
verankeringspunten op de vloer.
-

Klap de stoel in zijn geheel naar
voren. Let op het volgende:
-


de stoel moet goed zijn
verankerd op de vloer

,
-

de passagier moet de
veilig

heidsgordel kunnen
gebruiken.
Stoelen
