179
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016

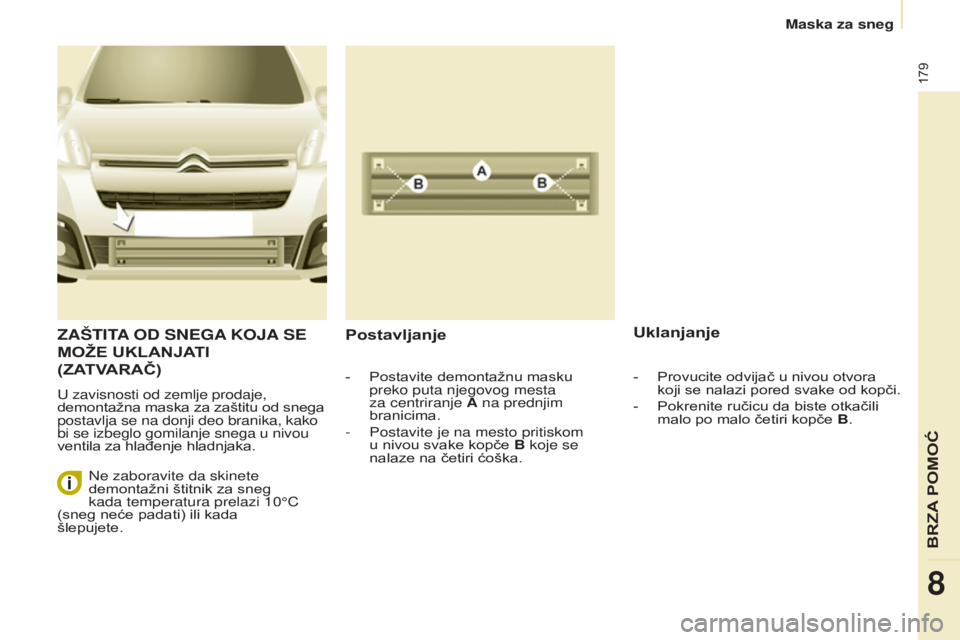

ZAŠTITA OD SNEGA KOJA SE
MOŽE

u K l ANJATI
(

ZATVARAČ )
U zavisnosti od zemlje prodaje,
demontažna maska za zaštitu od snega
postavlja se na donji deo branika, kako
bi se izbeglo gomilanje snega u nivou
ventila za hlađenje hladnjaka.
Postavljanjeu klanjanje
- Postavite demontažnu masku
preko puta njegovog mesta
za centriranje
A na prednjim
branicima.
-

Postavite je na mesto pritiskom
u nivou svake kopče

B koje se
nalaze na četiri ćoška.
Ne zaboravite da skinete
demontažni štitnik za sneg
kada temperatura prelazi 10°C
(sneg neće padati) ili kada
šlepujete. -
Provucite odvijač u nivou otvora
koji se nalazi pored svake od kopči.
-

Pokrenite ručicu da biste otkačili
malo po malo četiri kopče

B.
BRZA POMO

180
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016

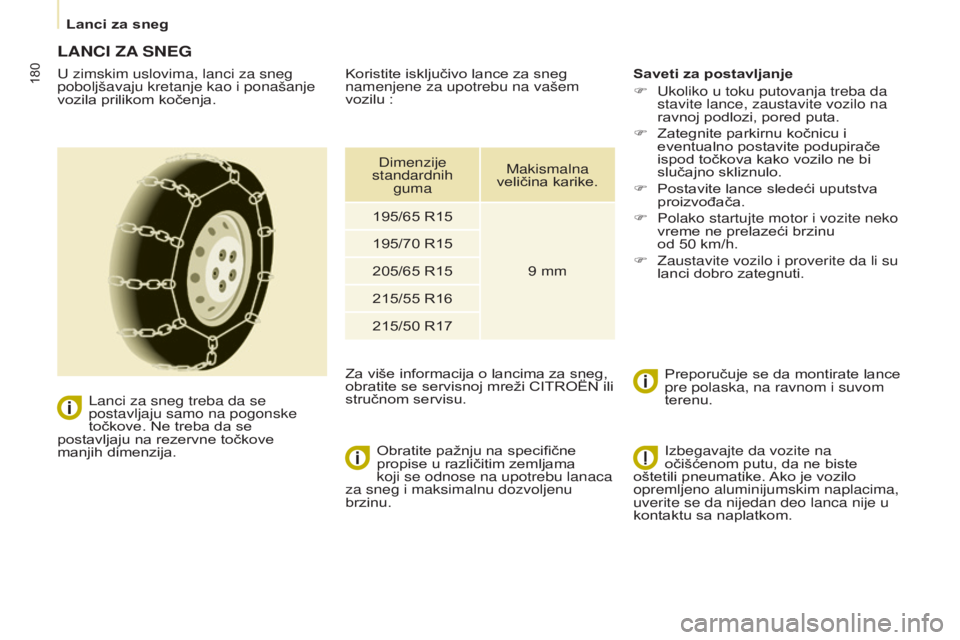

lanci za sneg
LANcI ZA SNEG
U zimskim uslovima, lanci za sneg
poboljšavaju kretanje kao i ponašanje
vozila prilikom kočenja.
Lanci za sneg treba da se
postavljaju samo na pogonske
točkove. Ne treba da se
postavljaju na rezervne točkove
manjih dimenzija. Obratite pažnju na specifične
propise u različitim zemljama
koji se odnose na upotrebu lanaca
za sneg i maksimalnu dozvoljenu
brzinu.s aveti za postavljanje
F
Ukoliko u toku putovanja treba da
stavite lance, zaustavite vozilo na
ravnoj podlozi, pored puta.
F


Zategnite parkirnu kočnicu i
eventualno postavite podupirače
ispod točkova kako vozilo ne bi
slučajno skliznulo.
F


Postavite lance sledeći uputstva
proizvođača.
F


Polako startujte motor i vozite neko
vreme ne prelazeći brzinu


od 50
km/h.
F

Zaustavite vozilo i proverite da li su
lanci dobro zategnuti.Preporučuje se da montirate lance
pre polaska, na ravnom i suvom
terenu.
Koristite isključivo lance za sneg
namenjene za upotrebu na vašem
vozilu

:
Za više informacija o lancima za sneg,
obratite se servisnoj mreži CITROËN ili
stručnom servisu. Dimenzije
standardnih guma Makismalna
veličina karike.
195/65 R15
9 mm
195/70 R15
205/65 R15
215/55 R16
215/50 R17
Izbegavajte da vozite na
očišćenom putu, da ne biste
oštetili pneumatike. Ako je vozilo
opremljeno aluminijumskim naplacima,
uverite se da nijedan deo lanca nije u
kontaktu sa naplatkom.

181
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016

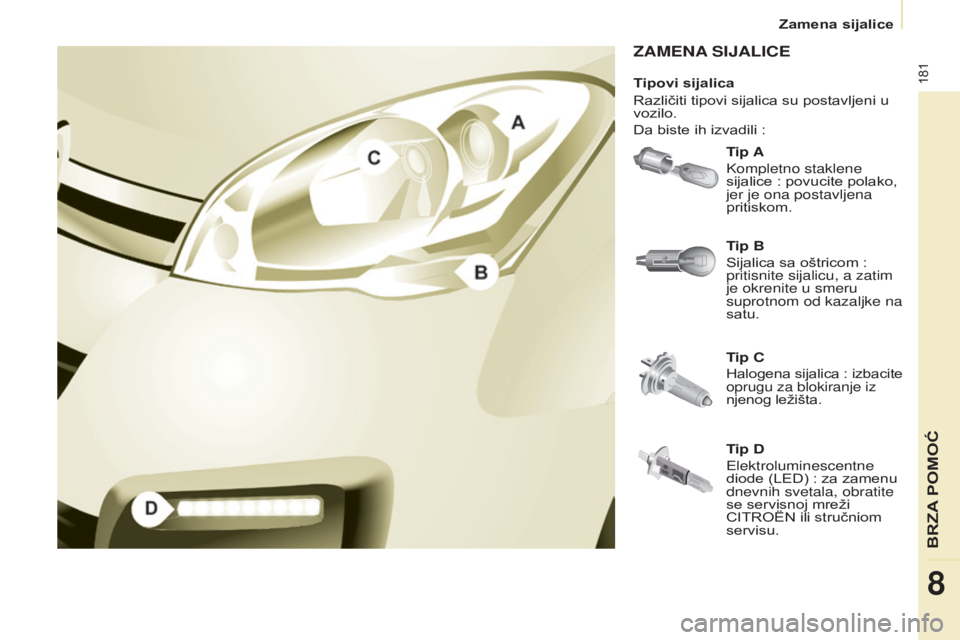

Zamena sijalice
ZAMENA SIJALI c E
Tip A
Kompletno staklene
sijalice
: povucite polako,
jer je ona postavljena
pritiskom.
Tip
c
Halogena sijalica : izbacite
oprugu za blokiranje iz
njenog ležišta.
Tip B
Sijalica sa oštricom
:
pritisnite sijalicu, a zatim
je okrenite u smeru
suprotnom od kazaljke na
satu.
Tipovi sijalica
Različiti tipovi sijalica su postavljeni u
vozilo.
Da biste ih izvadili
:
Tip D
Elektroluminescentne
diode (LED) : za zamenu
dnevnih svetala, obratite
se servisnoj mreži
CITROËN ili stručniom
servisu.
BRZA POMO

182
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016
2. Poziciona svetla
Tip A, W5W - 5W
-
Uklonite poklopac tako što ćete
izvući savitljivi jezičak.
-


Izvucite nosač sijalice postavljene
pritiskom tako što ćete povući
konektor

.
-

Zamenite sijalicu.
-


Proverite da li ste lepo vratili na
mesto poklopac da biste obezbedili
dobro zaptivanje.

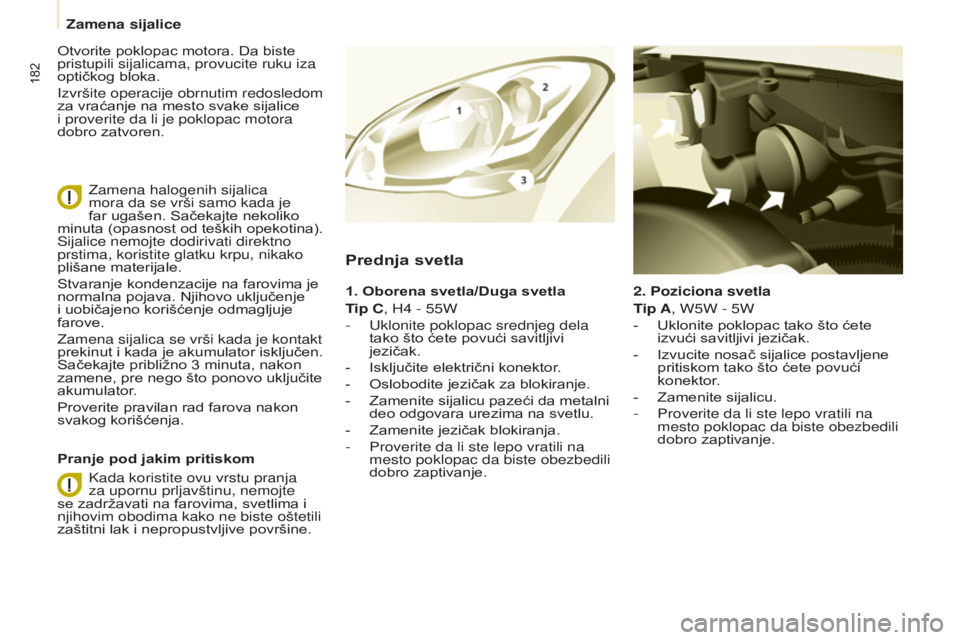

Prednja svetla
1. Oborena svetla/duga svetla
T ip c , H4 - 55W
-

Uklonite poklopac srednjeg dela
tako što ćete povući savitljiv

i
jezičak.
-

Isključite električni konektor
.
-

Oslobodite jezičak za blokiranje.
-


Zamenite sijalicu pazeći da metalni
deo odgovara urezima na svetlu.
-


Zamenite jezičak blokiranja.
-


Proverite da li ste lepo vratili na
mesto poklopac da biste obezbedili
dobro zaptivanje.
Pranje pod jakim pritiskom Otvorite poklopac motora. Da biste
pristupili sijalicama, provucite ruku iza
optičkog bloka.
Izvršite operacije obrnutim redosledom
za vraćanje na mesto svake sijalice
i proverite da li je poklopac motora
dobro zatvoren.
Zamena halogenih sijalica
mora da se vrši samo kada je
far ugašen. Sačekajte nekoliko
minuta (opasnost od teških opekotina).
Sijalice nemojte dodirivati direktno
prstima, koristite glatku krpu, nikako
plišane materijale.
Stvaranje kondenzacije na farovima je
normalna pojava. Njihovo uključenje
i uobičajeno korišćenje odmagljuje
farove.
Zamena sijalica se vrši kada je kontakt
prekinut i kada je akumulator isključen.
Sačekajte približno 3 minuta, nakon
zamene, pre nego što ponovo uključite
akumulator

.
Proverite pravilan rad farova nakon
svakog korišćenja.
Kada koristite ovu vrstu pranja
za upornu prljavštinu, nemojte
se zadržavati na farovima, svetlima i
njihovim obodima kako ne biste oštetili
zaštitni lak i nepropustvljive površine.
Zamena sijalice

183
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016
Zamena sijalice

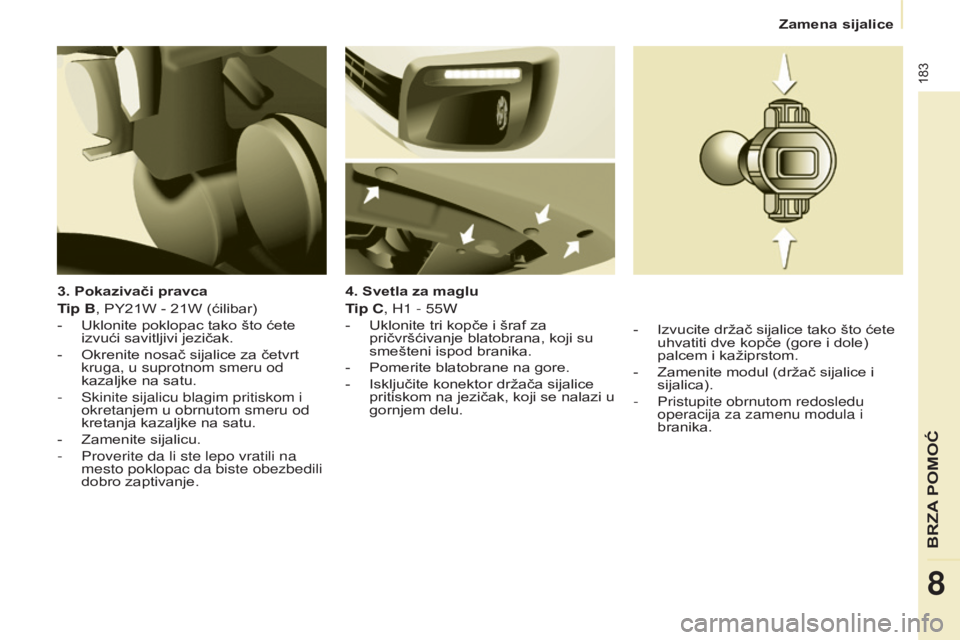

3. Pokazivači pravca
Tip B, PY21W - 21W (ćilibar)
-

Uklonite poklopac tako što ćete
izvući savitljivi jezičak.
-


Okrenite nosač sijalice za četvrt
kruga, u suprotnom smeru od
kazaljke na satu.
-


Skinite sijalicu blagim pritiskom i
okretanjem u obrnutom smeru od
kretanja kazaljke na satu.
-


Zamenite sijalicu.
-


Proverite da li ste lepo vratili na
mesto poklopac da biste obezbedili
dobro zaptivanje. 4.

s
vetla za maglu
Tip
c
, H1 - 55W
-

Uklonite tri kopče i šraf za
pričvršćivanje blatobrana, koji su
smešteni ispod branika.
-


Pomerite blatobrane na gore.
-


Isključite konektor držača sijalice
pritiskom na jezičak, koji se nalazi u
gornjem delu. -


Izvucite držač sijalice tako što ćete
uhvatiti dve kopče (gore i dole)
palcem i kažiprstom.
-


Zamenite modul (držač sijalice i
sijalica).
-


Pristupite obrnutom redosledu
operacija za zamenu modula i
branika.
BRZA POMO

184
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016

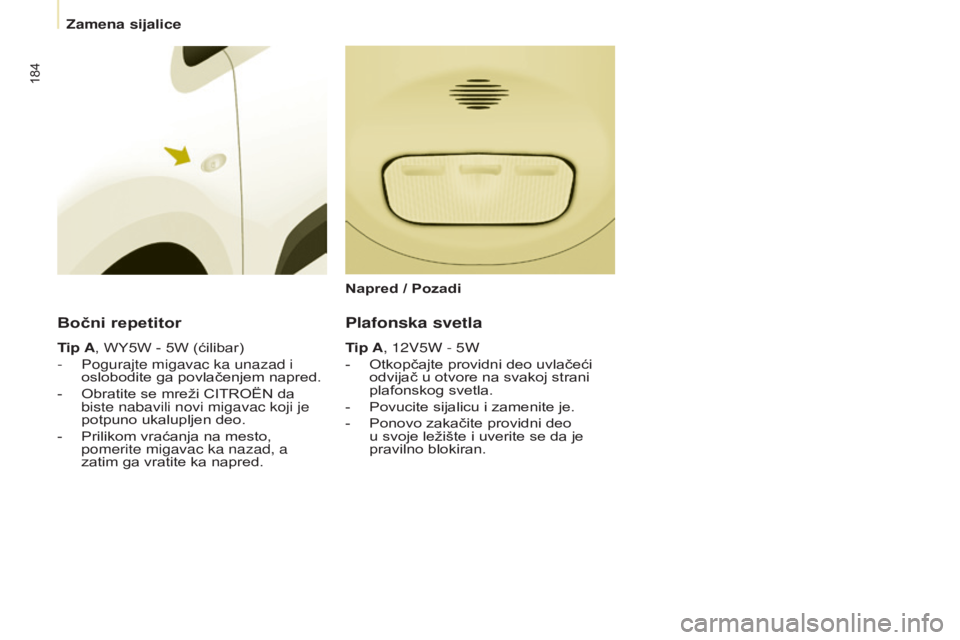

Bočni repetitor
Tip A, WY5W - 5W (ćilibar)
-
Pogurajte migavac ka unazad i
oslobodite ga povlačenjem napred.
-


Obratite se mreži CITROËN da
biste nabavili novi migavac koji je
potpuno ukalupljen deo.
-


Prilikom vraćanja na mesto,
pomerite migavac ka nazad, a
zatim ga vratite ka napred.
Plafonska svetla
Tip A, 12V5W - 5W
-
Otkopčajte providni deo uvlačeći
odvijač u otvore na svakoj strani
plafonskog svetla.
-


Povucite sijalicu i zamenite je.
-


Ponovo zakačite providni deo
u svoje ležište i uverite se da je
pravilno blokiran.
Napred / Pozadi
Zamena sijalice

185
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016
Zamena sijalice

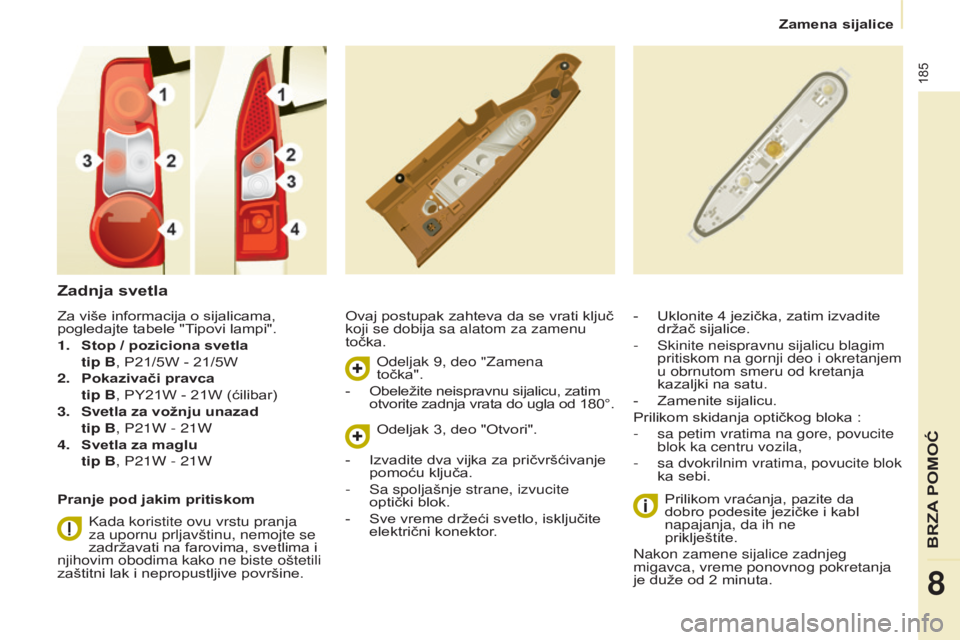

Zadnja svetla
Ovaj postupak zahteva da se vrati ključ
koji se dobija sa alatom za zamenu
točka.Prilikom vraćanja, pazite da
dobro podesite jezičke i kabl
napajanja, da ih ne
priklještite.
Nakon zamene sijalice zadnjeg
migavca, vreme ponovnog pokretanja
je duže od 2 minuta. - Uklonite 4 jezička, zatim izvadite
držač sijalice.
-

Skinite neispravnu sijalicu blagim
pritiskom na gornji deo i okretanjem
u obrnutom smeru od kretanja
kazaljki na satu.
-


Zamenite sijalicu.
Prilikom skidanja optičkog bloka

:
-

sa petim vratima na gore, povucite
blok ka centru vozila,
-


sa dvokrilnim vratima, povucite blok
ka sebi.
Za više informacija o sijalicama,
pogledajte tabele "T

ipovi lampi".
1.
s
top / poziciona svetla
tip

B, P21/5W - 21/5W
2.

Pokazivači pravca


tip

B, PY21W - 21W (ćilibar)
3.

Svetla za

vožnju unazad
t

ip B, P21W - 21W
4.
s
vetla za maglu
tip

B, P21W - 21W
Pranje pod jakim pritiskom Kada koristite ovu vrstu pranja
za upornu prljavštinu, nemojte se
zadržavati na farovima, svetlima i
njihovim obodima kako ne biste oštetili
zaštitni lak i nepropustljive površine. Odeljak 9, deo "Zamena
točka".
-
Obeležite neispravnu sijalicu, zatim


otvorite zadnja vrata do ugla od 180°.
Odeljak 3, deo "Otvori".
-

Izvadite dva vijka za pričvršćivanje
pomoću ključa.
-


Sa spoljašnje strane, izvucite
optički blok.
-


Sve vreme držeći svetlo, isključite
električni konektor

.
BRZA POMO

186
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016

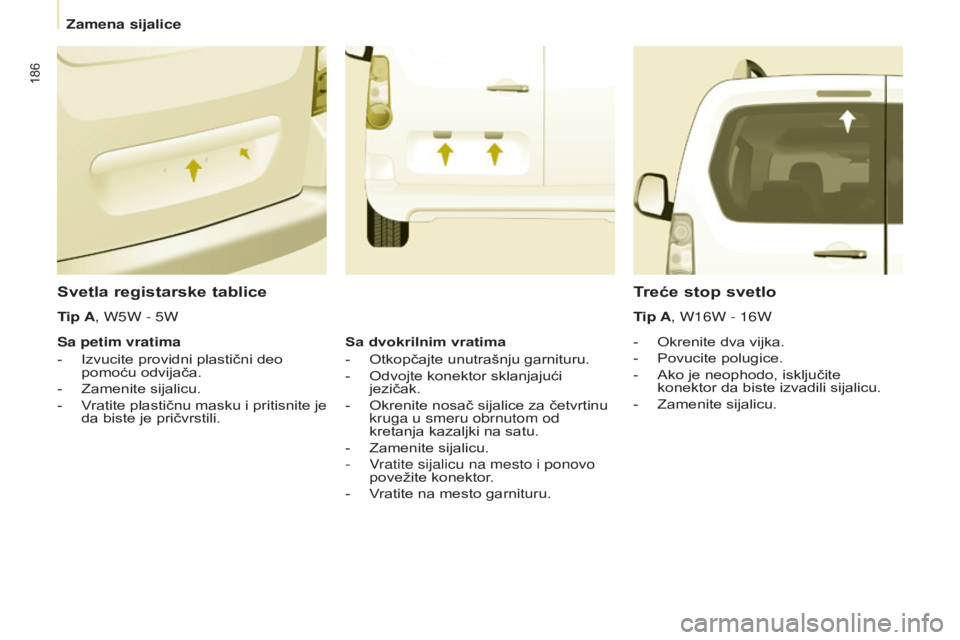

svetla registarske tablice
- Okrenite dva vijka.
-
Povucite polugice.
-


Ako je neophodo, isključite
konektor da biste izvadili sijalicu.
-


Zamenite sijalicu.
Treće stop svetlo
Tip A, W16W - 16W
Tip A, W5W - 5W
Sa petim vratima
-

Izvucite providni plastični deo
pomoću odvijača.
-


Zamenite sijalicu.
-


V

ratite plastičnu masku i pritisnite je
da biste je pričvrstili.
s

a dvokrilnim vratima
-

Otkopčajte unutrašnju garnituru.
-


Odvojte konektor sklanjajući
jezičak.
-


Okrenite nosač sijalice za četvrtinu
kruga u smeru obrnutom od
kretanja kazaljki na satu.
-


Zamenite sijalicu.
-


V

ratite sijalicu na mesto i ponovo
povežite konektor.
-

V

ratite na mesto garnituru.
Zamena sijalice

187
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016

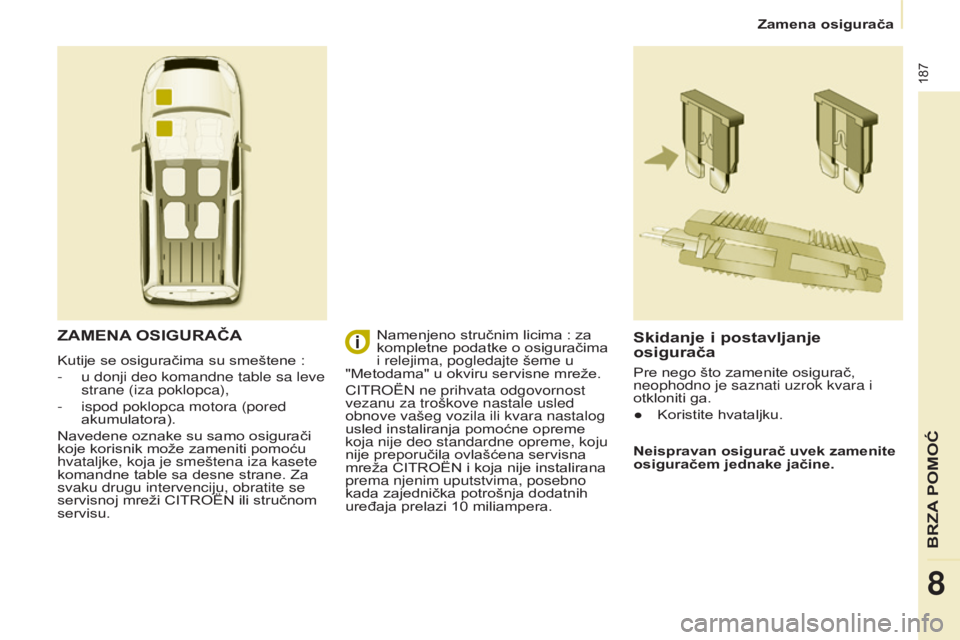

Zamena osigurača
ZAMENA O s I gu RAČA
Kutije se osiguračima su smeštene :
-
u donji deo komandne table sa leve
strane (iza poklopca),
-


ispod poklopca motora (pored
akumulatora).
Navedene oznake su samo osigurači
koje korisnik može zameniti pomoću
hvataljke, koja je smeštena iza kasete
komandne table sa desne strane. Za
svaku drugu intervenciju, obratite se
servisnoj mreži CITROËN ili stručnom
servisu.
skidanje i postavljanje
osigurača
Neispravan osigurač uvek zamenite
osiguračem jednake jačine.
Namenjeno stručnim licima

: za
kompletne podatke o osiguračima
i relejima, pogledajte šeme u
"Metodama" u okviru servisne mreže.
CITROËN ne prihvata odgovornost
vezanu za troškove nastale usled
obnove vašeg vozila ili kvara nastalog
usled instaliranja pomoćne opreme
koja nije deo standardne opreme, koju
nije preporučila ovlašćena servisna
mreža CITROËN i koja nije instalirana
prema njenim uputstvima, posebno
kada zajednička potrošnja dodatnih
uređaja prelazi 10 miliampera. Pre nego što zamenite osigurač,
neophodno je saznati uzrok kvara i
otkloniti ga.
●

Koristite hvataljku.
BRZA POMO

188
Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016Berlingo2VP_sr_Chap08_Aide-rapide_ed02-2016
Osigurači instrument table
Otvorite poklopac da biste pristupili
osiguračima.Osigurači
F Ampera
A Namena
1 15 Zadnji brisač
2 - Slobodan
3 5 Vazdušni jastuk
4 10 Klima - uređaj, dijagnostička utičnica, komanda
retrovizora, podešavanje farova
5 30 Podizači stakala
6 30 Brave
7 5Zadnje plafonsko svetlo, čitač karte napred, krovna
pregrada
8 20Auto radio, ekran, detekcija nedovoljnog pritiska u
gumama, alarm i sirena
9 30 Utičnica 12V napred i nazad
10 15 Centralna konzola 11 15 Kontakt brava
12 15 Senzor kiše i osvetljenosti, vazdušni jastuk
13 5 Instrument tabla
14 15 Pomoć pri parkiranju, komande automatskog klima -
uređaja, komplet za slobodne ruke
15 30 Brave
16 - Slobodno
17 40Odmrzavanje zadnjeg stakla/retrovizora
Zamena osigurača
