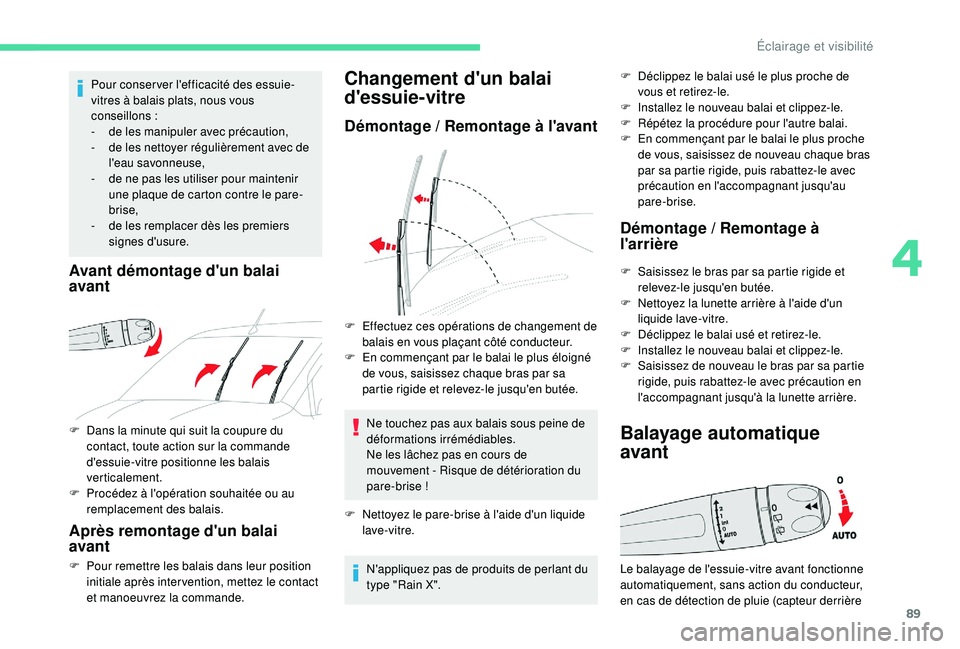

89
F Dans la minute qui suit la coupure du contact, toute action sur la commande
d'essuie-vitre positionne les balais
verticalement.
F

P
rocédez à l'opération souhaitée ou au
remplacement des balais.
Après remontage d'un balai
avant
F Pour remettre les balais dans leur position initiale après inter vention, mettez le contact
et manoeuvrez la commande.
Changement d'un balai
d'essuie-vitre
Démontage / Remontage à l'avant
Ne touchez pas aux balais sous peine de
déformations irrémédiables.
Ne les lâchez pas en cours de
mouvement
- Risque de détérioration du
pare-brise


!
F

N
ettoyez le pare-brise à l'aide d'un liquide
lave-vitre.
N'appliquez pas de produits de perlant du
type "Rain X". F

D
éclippez le balai usé le plus proche de
vous et retirez-le.
F
I
nstallez le nouveau balai et clippez-le.
F
R
épétez la procédure pour l'autre balai.
F
E
n commençant par le balai le plus proche
de vous, saisissez de nouveau chaque bras
par sa partie rigide, puis rabattez-le avec
précaution en l'accompagnant jusqu'au
pare-brise.
Démontage / Remontage à
l'arrière
F Saisissez le bras par sa partie rigide et relevez-le jusqu'en butée.
F

N
ettoyez la lunette arrière à l'aide d'un
liquide lave-vitre.
F

D
éclippez le balai usé et retirez-le.
F

I
nstallez le nouveau balai et clippez-le.
F

S
aisissez de nouveau le bras par sa partie
rigide, puis rabattez-le avec précaution en
l'accompagnant jusqu'à la lunette arrière.
Balayage automatique
avant
Pour conser ver l'efficacité des essuie-
vitres à balais plats, nous vous
conseillons


:
-

d
e les manipuler avec précaution,
-

d
e les nettoyer régulièrement avec de
l'eau savonneuse,
-

d
e ne pas les utiliser pour maintenir
une plaque de carton contre le pare-
brise,
-

d
e les remplacer dès les premiers
signes d'usure.
Avant démontage d'un balai
avant
F Effectuez ces opérations de changement de balais en vous plaçant côté conducteur.
F

E
n commençant par le balai le plus éloigné
de vous, saisissez chaque bras par sa
partie rigide et relevez-le jusqu'en butée.
Le balayage de l'essuie-vitre avant fonctionne
automatiquement, sans action du conducteur,
en cas de détection de pluie (capteur derrière
4
Éclairage et visibilité

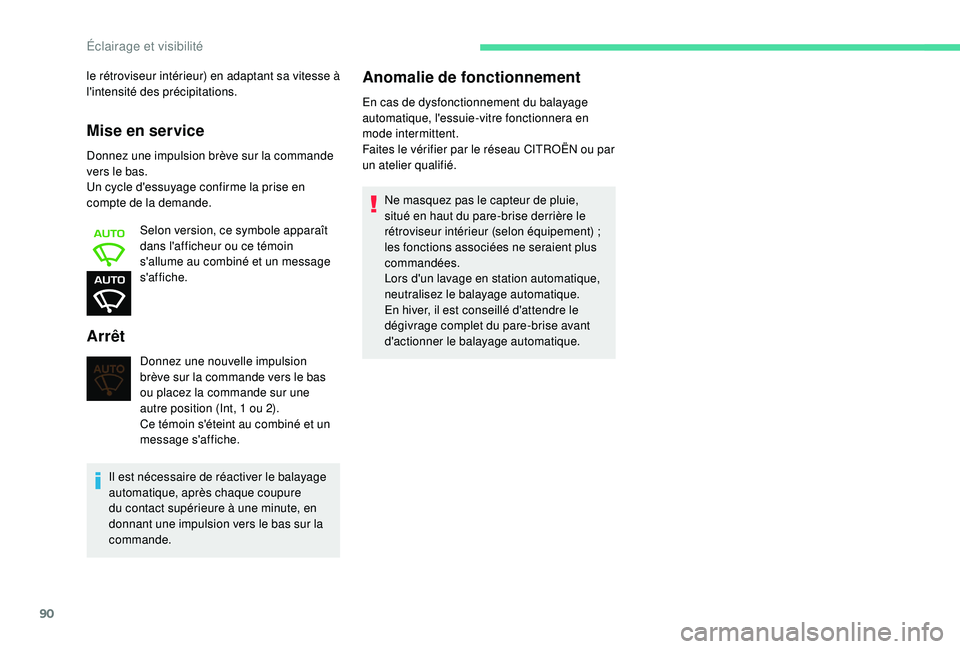

90
Mise en service
Donnez une impulsion brève sur la commande
vers le bas.
Un cycle d'essuyage confirme la prise en
compte de la demande.Selon version, ce symbole apparaît
dans l'afficheur ou ce témoin
s'allume au combiné et un message
s'affiche.
Arrêt
le rétroviseur intérieur) en adaptant sa vitesse à
l'intensité des précipitations.
Donnez une nouvelle impulsion
brève sur la commande vers le bas
ou placez la commande sur une
autre position (Int, 1 ou 2).
Ce témoin s'éteint au combiné et un
message s'affiche.
Il est nécessaire de réactiver le balayage
automatique, après chaque coupure
du contact supérieure à une
minute, en
donnant une impulsion vers le bas sur la
commande.Anomalie de fonctionnement
En cas de dysfonctionnement du balayage
automatique, l'essuie-vitre fonctionnera en
mode intermittent.
Faites le vérifier par le réseau CITROËN ou par
un atelier qualifié.
Ne masquez pas le capteur de pluie,
situé en haut du pare-brise derrière le
rétroviseur intérieur (selon équipement) ;
les fonctions associées ne seraient plus
commandées.
Lors d'un lavage en station automatique,
neutralisez le balayage automatique.
En hiver, il est conseillé d'attendre le
dégivrage complet du pare-brise avant
d'actionner le balayage automatique.
Éclairage et visibilité

91

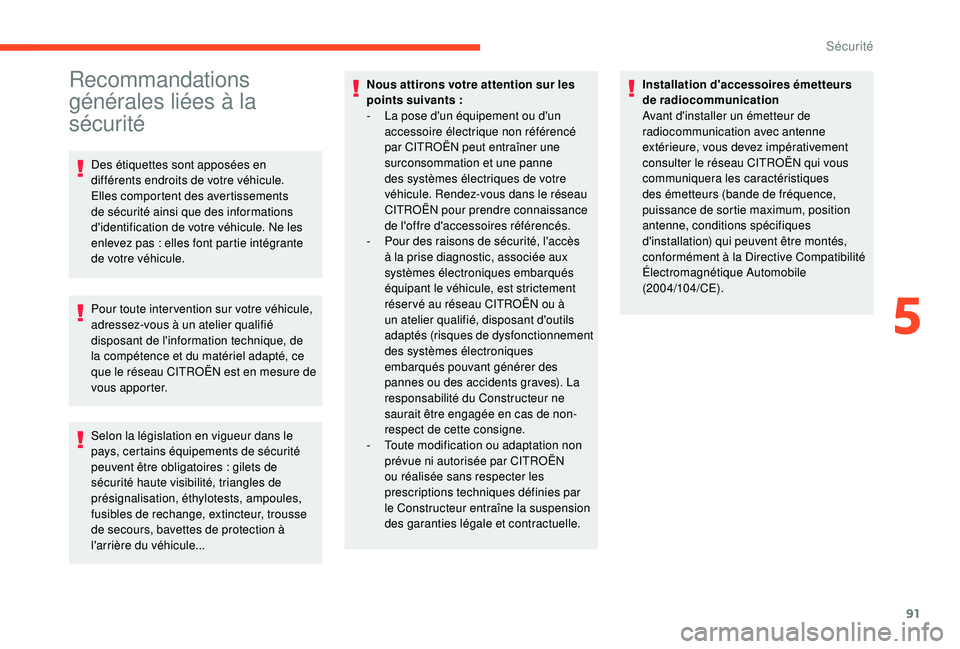

Recommandations
générales liées à la
sécurité
Des étiquettes sont apposées en
différents endroits de votre véhicule.
Elles comportent des avertissements
de sécurité ainsi que des informations
d'identification de votre véhicule. Ne les
enlevez pas

: elles font partie intégrante
de votre véhicule.
Pour toute inter vention sur votre véhicule,
adressez-vous à un atelier qualifié
disposant de l'information technique, de
la compétence et du matériel adapté, ce
que le réseau CITROËN est en mesure de
vous apporter. Nous attirons votre attention sur les
points suivants
:
-
L
a pose d'un équipement ou d'un
accessoire électrique non référencé
par CITROËN peut entraîner une
surconsommation et une panne
des systèmes électriques de votre
véhicule. Rendez-vous dans le réseau
CITROËN pour prendre connaissance
de l'offre d'accessoires référencés.
-

P
our des raisons de sécurité, l'accès
à la prise diagnostic, associée aux
systèmes électroniques embarqués
équipant le véhicule, est strictement
réser vé au réseau CITROËN ou à
un atelier qualifié, disposant d'outils
adaptés (risques de dysfonctionnement
des systèmes électroniques
embarqués pouvant générer des
pannes ou des accidents graves). La
responsabilité du Constructeur ne
saurait être engagée en cas de non-
respect de cette consigne.
-

T
oute modification ou adaptation non
prévue ni autorisée par CITROËN
ou réalisée sans respecter les
prescriptions techniques définies par
le Constructeur entraîne la suspension
des garanties légale et contractuelle. Installation d'accessoires émetteurs
de radiocommunication
Avant d'installer un émetteur de
radiocommunication avec antenne
extérieure, vous devez impérativement
consulter le réseau CITROËN qui vous
communiquera les caractéristiques
des émetteurs (bande de fréquence,
puissance de sortie maximum, position
antenne, conditions spécifiques
d'installation) qui peuvent être montés,
conformément à la Directive Compatibilité
Électromagnétique Automobile
(2004/104/CE).
Selon la législation en vigueur dans le
pays, certains équipements de sécurité
peuvent être obligatoires
: gilets de
sécurité haute visibilité, triangles de
présignalisation, éthylotests, ampoules,
fusibles de rechange, extincteur, trousse
de secours, bavettes de protection à
l'arrière du véhicule...
5
Sécurité

92

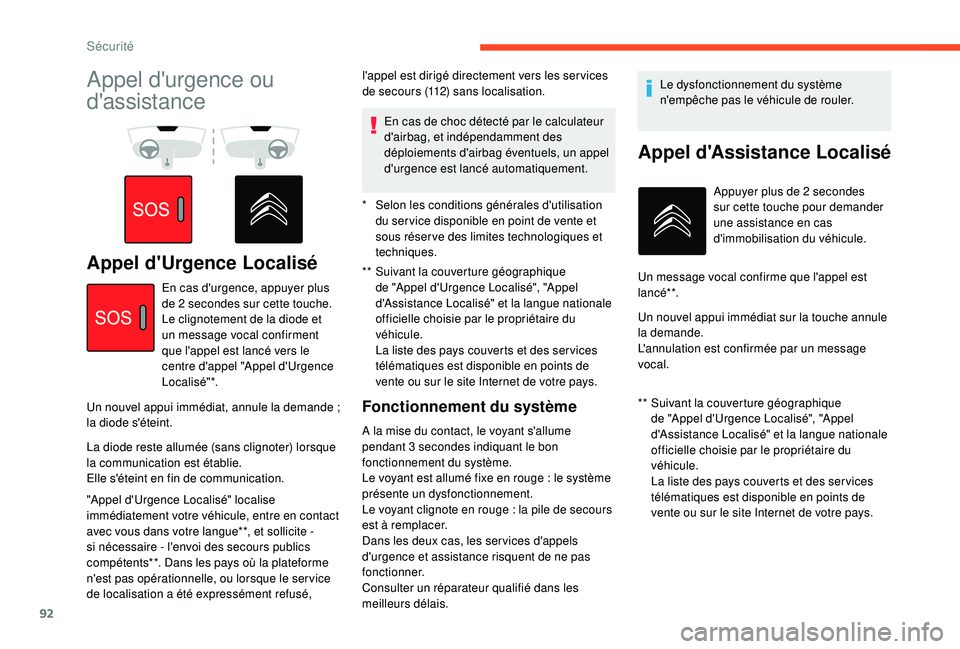

Appel d'urgence ou
d'assistance
Appel d'Urgence Localisé** Suivant la couverture géographique de "Appel d'Urgence Localisé", "Appel
d'Assistance Localisé" et la langue nationale
officielle choisie par le propriétaire du
véhicule.
La liste des pays couverts et des ser vices
télématiques est disponible en points de
vente ou sur le site Internet de votre pays.
En cas d'urgence, appuyer plus
de 2

secondes sur cette touche.
Le clignotement de la diode et
un message vocal confirment
que l'appel est lancé vers le
centre d'appel "Appel d'Urgence
Lo c ali s é" *.
Un nouvel appui immédiat, annule la demande

;
la diode s'éteint.
La diode reste allumée (sans clignoter) lorsque
la communication est établie.
Elle s'éteint en fin de communication.
"Appel d'Urgence Localisé" localise
immédiatement votre véhicule, entre en contact
avec vous dans votre langue**, et sollicite -
si nécessaire - l'envoi des secours publics
compétents**. Dans les pays où la plateforme
n'est pas opérationnelle, ou lorsque le ser vice
de localisation a été expressément refusé, En cas de choc détecté par le calculateur
d'airbag, et indépendamment des
déploiements d'airbag éventuels, un appel
d'urgence est lancé automatiquement.
Fonctionnement du système
A la mise du contact, le voyant s'allume
pendant 3
secondes indiquant le bon
fonctionnement du système.
Le voyant est allumé fixe en rouge
: le système
présente un dysfonctionnement.
Le voyant clignote en rouge
: la pile de secours
est à remplacer.
Dans les deux cas, les ser vices d'appels
d'urgence et assistance risquent de ne pas
fonctionner.
Consulter un réparateur qualifié dans les
meilleurs délais. Le dysfonctionnement du système
n'empêche pas le véhicule de rouler.
Appel d'Assistance Localisé
* Selon les conditions générales d'utilisation
du ser vice disponible en point de vente et
sous réser ve des limites technologiques et
techniques.
l'appel est dirigé directement vers les ser vices
de secours (112) sans localisation.
**
S
uivant la couverture géographique
de "Appel d'Urgence Localisé", "Appel
d'Assistance Localisé" et la langue nationale
officielle choisie par le propriétaire du
véhicule.
La liste des pays couverts et des ser vices
télématiques est disponible en points de
vente ou sur le site Internet de votre pays. Appuyer plus de 2
secondes
sur cette touche pour demander
une assistance en cas
d'immobilisation du véhicule.
Un message vocal confirme que l'appel est
lancé**.
Un nouvel appui immédiat sur la touche annule
la demande.
L'annulation est confirmée par un message
vocal.
Sécurité

93
Pour réactiver la géolocalisation, faire à
nouveau un appui simultané sur les touches
"Appel d'Urgence Localisé" et "Appel
d'Assistance Localisé" suivi d'un appui sur
"Appel d'Assistance Localisé" pour valider.Si vous avez acheté votre véhicule en
dehors du réseau CITROËN, vous êtes
invité à vérifier la configuration de ces
services et pouvez en demander la
modification auprès de votre réseau. Dans
un pays multilingue, la configuration est
possible dans la langue nationale officielle
de votre choix. Pour des raisons techniques, notamment
pour une meilleure qualité des ser vices
télématiques bénéficiant au client, le
Constructeur se réser ve le droit d'opérer à
tout moment des mises à jour du système
télématique embarqué du véhicule.
Si vous bénéficiez de l'offre Citroën
Connect Box avec pack SOS et
assistance inclus, vous disposez de
services complémentaires dans votre
espace personnel via le site internet de
votre pays.

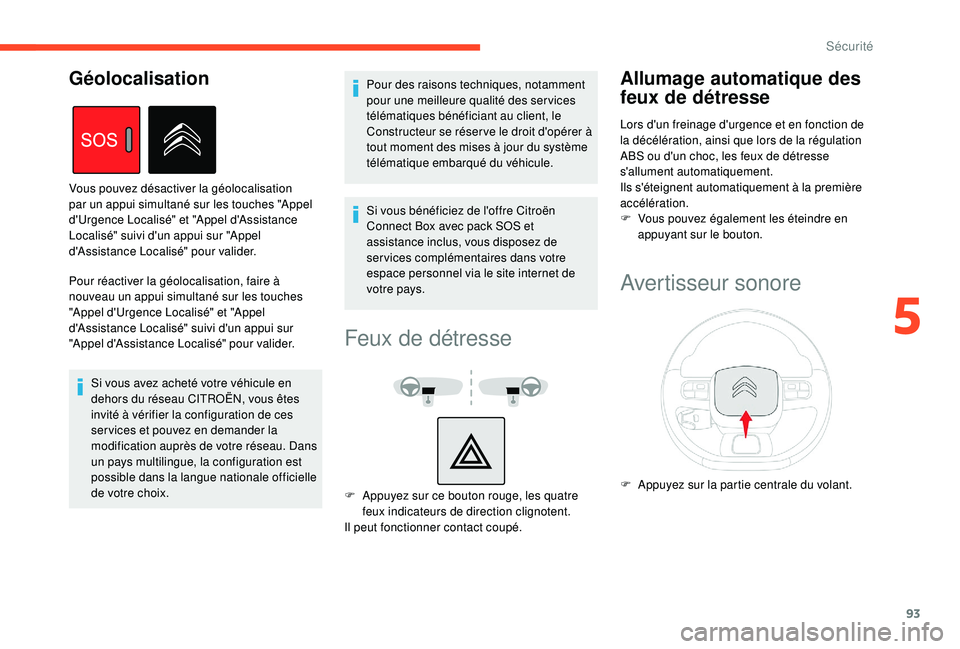

Géolocalisation
Vous pouvez désactiver la géolocalisation
par un appui simultané sur les touches "Appel
d'Urgence Localisé" et "Appel d'Assistance
Localisé" suivi d'un appui sur "Appel
d'Assistance Localisé" pour valider.
Feux de détresse
F Appuyez sur ce bouton rouge, les quatre
feux indicateurs de direction clignotent.
Il peut fonctionner contact coupé.
Allumage automatique des
feux de détresse
Lors d'un freinage d'urgence et en fonction de
la décélération, ainsi que lors de la régulation
ABS ou d'un choc, les feux de détresse
s'allument automatiquement.
Ils s'éteignent automatiquement à la première
accélération.
F

V
ous pouvez également les éteindre en
appuyant sur le bouton.
Avertisseur sonore
F Appuyez sur la partie centrale du volant.
5
Sécurité

94

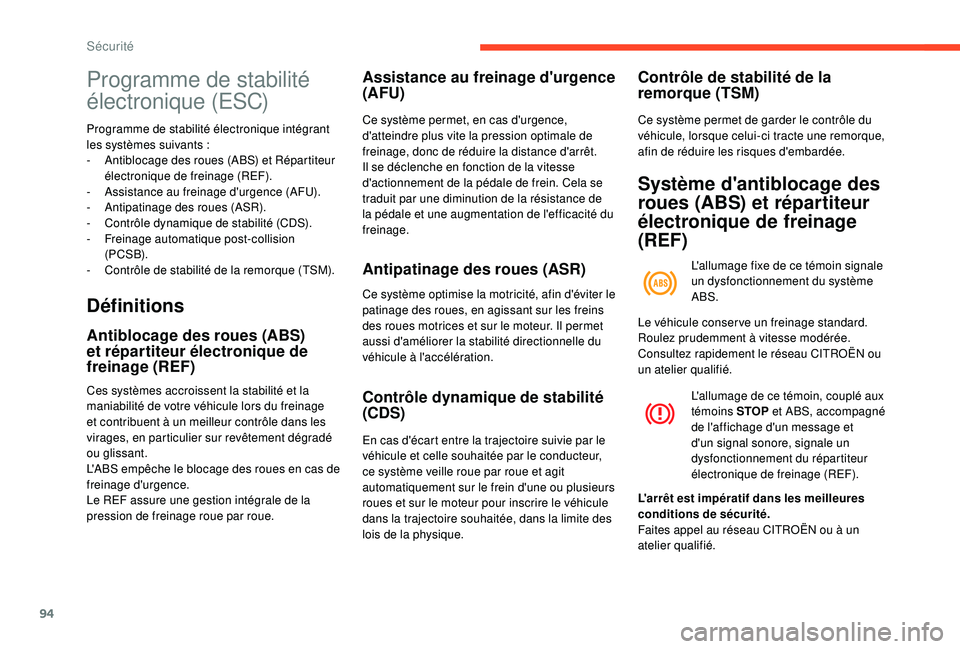

Programme de stabilité
électronique (ESC)
Programme de stabilité électronique intégrant
les systèmes suivants :
-

A
ntiblocage des roues (ABS) et Répartiteur
électronique de freinage (REF).
-
A

ssistance au freinage d'urgence (AFU).
-
A

ntipatinage des roues (ASR).
-

C
ontrôle dynamique de stabilité (CDS).
-

F
reinage automatique post-collision
(PC SB).
-

C
ontrôle de stabilité de la remorque (TSM).
Définitions
Antiblocage des roues (ABS)
et répartiteur électronique de
freinage (REF)
Ces systèmes accroissent la stabilité et la
maniabilité de votre véhicule lors du freinage
et contribuent à un meilleur contrôle dans les
virages, en particulier sur revêtement dégradé
ou glissant.
L'ABS empêche le blocage des roues en cas de
freinage d'urgence.
Le REF assure une gestion intégrale de la
pression de freinage roue par roue.
Assistance au freinage d'urgence
(AFU)
Ce système permet, en cas d'urgence,
d'atteindre plus vite la pression optimale de
freinage, donc de réduire la distance d'arrêt.
Il se déclenche en fonction de la vitesse
d'actionnement de la pédale de frein. Cela se
traduit par une diminution de la résistance de
la pédale et une augmentation de l'efficacité du
freinage.
Antipatinage des roues (ASR)
Ce système optimise la motricité, afin d'éviter le
patinage des roues, en agissant sur les freins
des roues motrices et sur le moteur. Il permet
aussi d'améliorer la stabilité directionnelle du
véhicule à l'accélération.
Contrôle dynamique de stabilité
(CDS)
En cas d'écart entre la trajectoire suivie par le
véhicule et celle souhaitée par le conducteur,
ce système veille roue par roue et agit
automatiquement sur le frein d'une ou plusieurs
roues et sur le moteur pour inscrire le véhicule
dans la trajectoire souhaitée, dans la limite des
lois de la physique.
Contrôle de stabilité de la
remorque (TSM)
Ce système permet de garder le contrôle du
véhicule, lorsque celui-ci tracte une remorque,
afin de réduire les risques d'embardée.
Système d'antiblocage des
roues (ABS) et répartiteur
électronique de freinage
(REF)
L'allumage fixe de ce témoin signale
un dysfonctionnement du système
ABS.
L'allumage de ce témoin, couplé aux
témoins STOP et ABS, accompagné
de l'affichage d'un message et
d'un signal sonore, signale un
dysfonctionnement du répartiteur
électronique de freinage (REF).
Le véhicule conser ve un freinage standard.
Roulez prudemment à vitesse modérée.
Consultez rapidement le réseau CITROËN ou
un atelier qualifié.
L'arrêt est impératif dans les meilleures
conditions de sécurité.
Faites appel au réseau CITROËN ou à un
atelier qualifié.
Sécurité

95

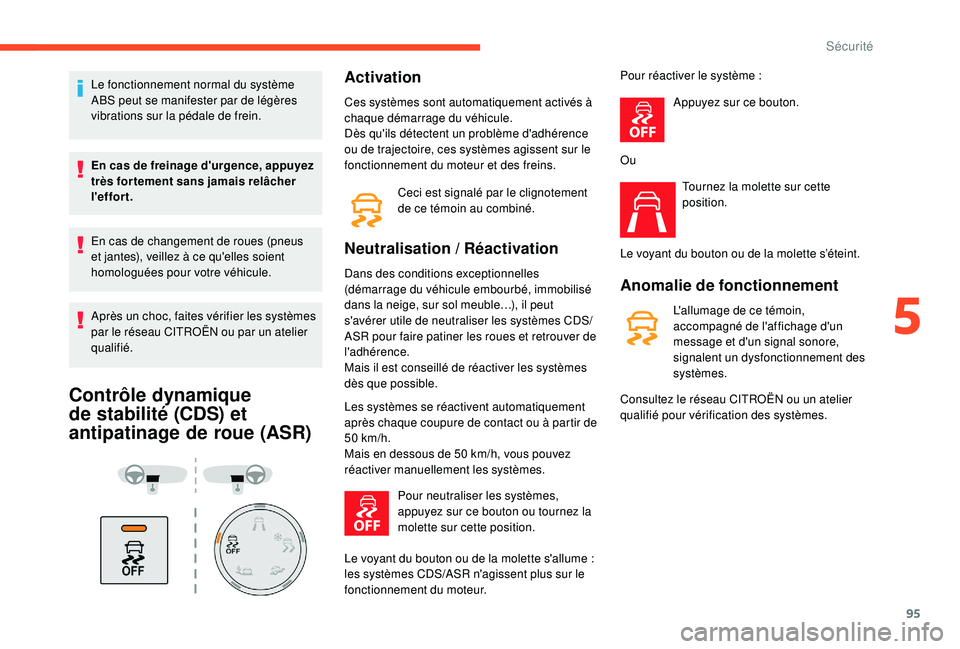

Le fonctionnement normal du système
ABS peut se manifester par de légères
vibrations sur la pédale de frein.
En cas de freinage d'urgence, appuyez
très fortement sans jamais relâcher
l'effort.
En cas de changement de roues (pneus
et jantes), veillez à ce qu'elles soient
homologuées pour votre véhicule.
Après un choc, faites vérifier les systèmes
par le réseau CITROËN ou par un atelier
qualifié.
Contrôle dynamique
de stabilité (CDS) et
antipatinage de roue (ASR)
Activation
Ces systèmes sont automatiquement activés à
chaque démarrage du véhicule.
Dès qu'ils détectent un problème d'adhérence
ou de trajectoire, ces systèmes agissent sur le
fonctionnement du moteur et des freins.Ceci est signalé par le clignotement
de ce témoin au combiné.
Neutralisation / Réactivation
Dans des conditions exceptionnelles
(démarrage du véhicule embourbé, immobilisé
dans la neige, sur sol meuble…), il peut
s'avérer utile de neutraliser les systèmes CDS/
ASR pour faire patiner les roues et retrouver de
l'adhérence.
Mais il est conseillé de réactiver les systèmes
dès que possible.
Les systèmes se réactivent automatiquement
après chaque coupure de contact ou à partir de
50


km/h.
Mais en dessous de 50
km/h, vous pouvez
réactiver manuellement les systèmes.
Pour neutraliser les systèmes,
appuyez sur ce bouton ou tournez la
molette sur cette position.
Le voyant du bouton ou de la molette s'allume
:
les systèmes CDS/ASR n'agissent plus sur le
fonctionnement du moteur. Pour réactiver le système
:
Appuyez sur ce bouton.
Ou Tournez la molette sur cette
position.
Le voyant du bouton ou de la molette s’éteint.Anomalie de fonctionnement
L'allumage de ce témoin,
accompagné de l'affichage d'un
message et d'un signal sonore,
signalent un dysfonctionnement des
systèmes.
Consultez le réseau CITROËN ou un atelier
qualifié pour vérification des systèmes.
5
Sécurité

96

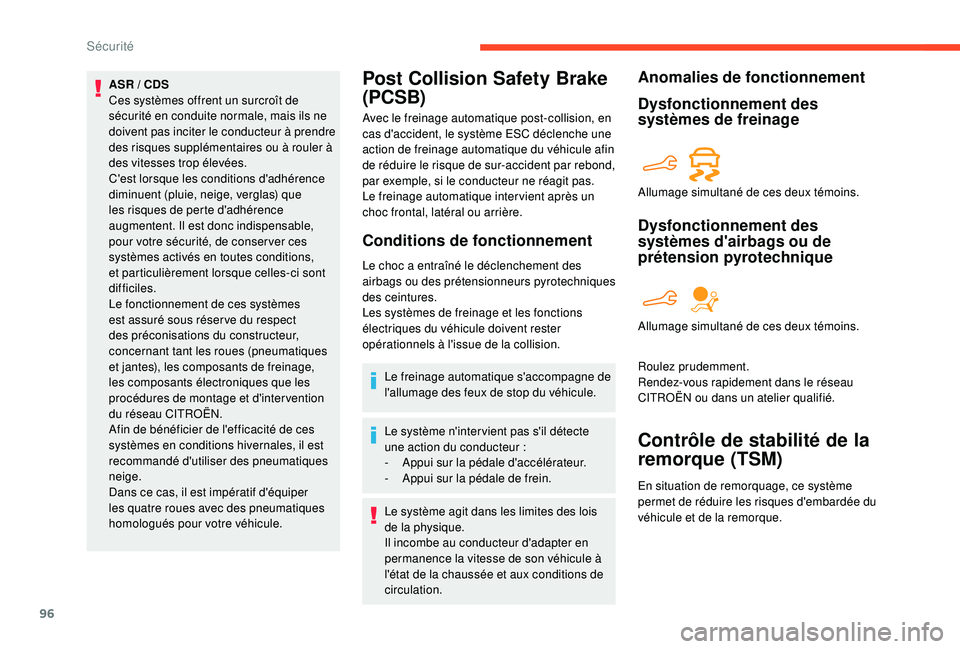

ASR / CDS
C es systèmes offrent un surcroît de
sécurité en conduite normale, mais ils ne
doivent pas inciter le conducteur à prendre
des risques supplémentaires ou à rouler à
des vitesses trop élevées.
C'est lorsque les conditions d'adhérence
diminuent (pluie, neige, verglas) que
les risques de perte d'adhérence
augmentent. Il est donc indispensable,
pour votre sécurité, de conser ver ces
systèmes activés en toutes conditions,
et particulièrement lorsque celles-ci sont
difficiles.
Le fonctionnement de ces systèmes
est assuré sous réser ve du respect
des préconisations du constructeur,
concernant tant les roues (pneumatiques
et jantes), les composants de freinage,
les composants électroniques que les
procédures de montage et d'inter vention
du réseau CITROËN.
Afin de bénéficier de l'efficacité de ces
systèmes en conditions hivernales, il est
recommandé d'utiliser des pneumatiques
neige.
Dans ce cas, il est impératif d'équiper
les quatre roues avec des pneumatiques
homologués pour votre véhicule.Post Collision Safety Brake
(PCSB)
Avec le freinage automatique post-collision, en
cas d'accident, le système ESC déclenche une
action de freinage automatique du véhicule afin
de réduire le risque de sur-accident par rebond,
par exemple, si le conducteur ne réagit pas.
Le freinage automatique inter vient après un
choc frontal, latéral ou arrière.
Conditions de fonctionnement
Le choc a entraîné le déclenchement des
airbags ou des prétensionneurs pyrotechniques
des ceintures.
Les systèmes de freinage et les fonctions
électriques du véhicule doivent rester
opérationnels à l'issue de la collision.
Le freinage automatique s'accompagne de
l'allumage des feux de stop du véhicule.
Le système n'inter vient pas s'il détecte
une action du conducteur
:
-

A
ppui sur la pédale d'accélérateur.
-

A
ppui sur la pédale de frein.
Le système agit dans les limites des lois
de la physique.
Il incombe au conducteur d'adapter en
permanence la vitesse de son véhicule à
l'état de la chaussée et aux conditions de
circulation.
Anomalies de fonctionnement
Dysfonctionnement des
systèmes de freinage
Dysfonctionnement des
systèmes d'airbags ou de
prétension pyrotechnique
Roulez prudemment.
Rendez-vous rapidement dans le réseau
CITROËN ou dans un atelier qualifié.
Contrôle de stabilité de la
remorque (TSM)
En situation de remorquage, ce système
permet de réduire les risques d'embardée du
véhicule et de la remorque. Allumage simultané de ces deux témoins.
Allumage simultané de ces deux témoins.
Sécurité

97

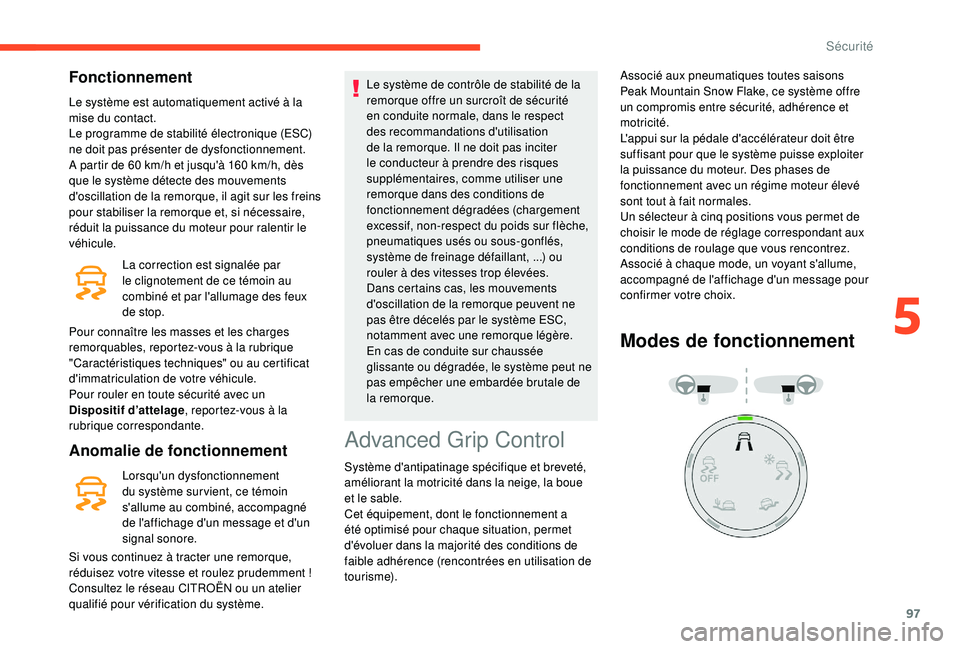

Fonctionnement
Le système est automatiquement activé à la
mise du contact.
Le programme de stabilité électronique (ESC)
ne doit pas présenter de dysfonctionnement.
A partir de 60 km/h et jusqu'à 160 km/h, dès
que le système détecte des mouvements
d'oscillation de la remorque, il agit sur les freins
pour stabiliser la remorque et, si nécessaire,
réduit la puissance du moteur pour ralentir le
véhicule.
Pour connaître les masses et les charges
remorquables, reportez-vous à la rubrique
"Caractéristiques techniques" ou au certificat
d'immatriculation de votre véhicule.
Pour rouler en toute sécurité avec un
Dispositif d’attelage , reportez-vous à la
rubrique correspondante.
Anomalie de fonctionnement
Lorsqu'un dysfonctionnement
du système sur vient, ce témoin
s'allume au combiné, accompagné
de l'affichage d'un message et d'un
signal sonore. Le système de contrôle de stabilité de la
remorque offre un surcroît de sécurité
en conduite normale, dans le respect
des recommandations d'utilisation
de la remorque. Il ne doit pas inciter
le conducteur à prendre des risques
supplémentaires, comme utiliser une
remorque dans des conditions de
fonctionnement dégradées (chargement
excessif, non-respect du poids sur flèche,
pneumatiques usés ou sous-gonflés,
système de freinage défaillant,
...) ou
rouler à des vitesses trop élevées.
Dans certains cas, les mouvements
d'oscillation de la remorque peuvent ne
pas être décelés par le système ESC,
notamment avec une remorque légère.
En cas de conduite sur chaussée
glissante ou dégradée, le système peut ne
pas empêcher une embardée brutale de
la remorque.
Advanced Grip Control
Système d'antipatinage spécifique et breveté,
améliorant la motricité dans la neige, la boue
et le sable.
Cet équipement, dont le fonctionnement a
été optimisé pour chaque situation, permet
d'évoluer dans la majorité des conditions de
faible adhérence (rencontrées en utilisation de
tourisme).
Modes de fonctionnement
La correction est signalée par
le clignotement de ce témoin au
combiné et par l'allumage des feux
de stop.
Si vous continuez à tracter une remorque,
réduisez votre vitesse et roulez prudemment !
Consultez le réseau CITROËN ou un atelier
qualifié pour vérification du système. Associé aux pneumatiques toutes saisons
Peak Mountain Snow Flake, ce système offre
un compromis entre sécurité, adhérence et
motricité.
L'appui sur la pédale d'accélérateur doit être
suffisant pour que le système puisse exploiter
la puissance du moteur. Des phases de
fonctionnement avec un régime moteur élevé
sont tout à fait normales.
Un sélecteur à cinq positions vous permet de
choisir le mode de réglage correspondant aux
conditions de roulage que vous rencontrez.
Associé à chaque mode, un voyant s'allume,
accompagné de l'affichage d'un message pour
confirmer votre choix.
5
Sécurité

98

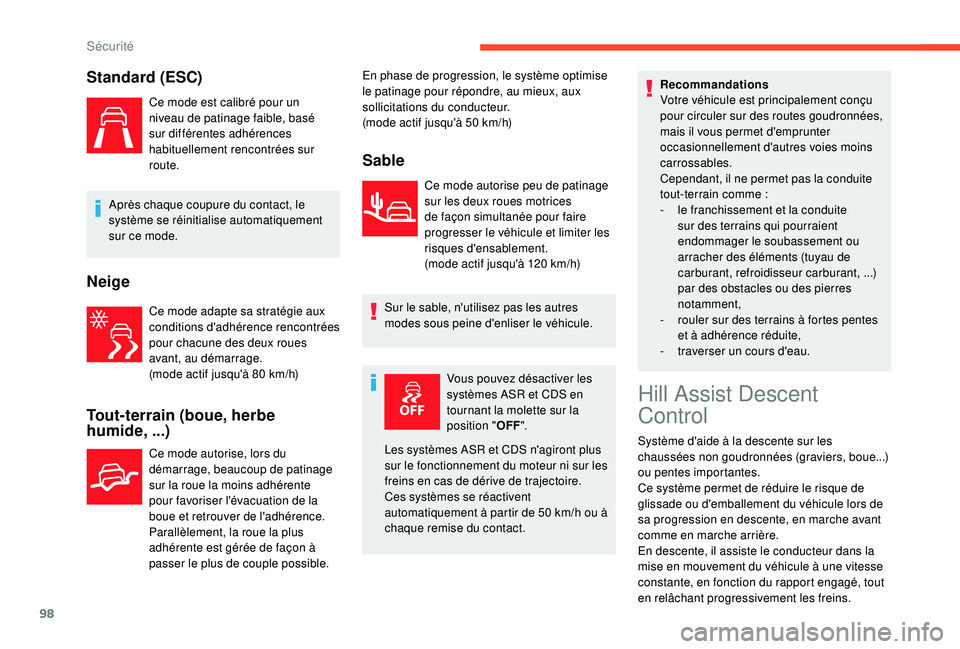

Standard (ESC)
Ce mode est calibré pour un
niveau de patinage faible, basé
sur différentes adhérences
habituellement rencontrées sur
route.
Après chaque coupure du contact, le
système se réinitialise automatiquement
sur ce mode.
Neige
Ce mode adapte sa stratégie aux
conditions d'adhérence rencontrées
pour chacune des deux roues
avant, au démarrage.
(mode actif jusqu'à 80 km/h)
Tout-terrain (boue, herbe
humide, ...)
Ce mode autorise, lors du
démarrage, beaucoup de patinage
sur la roue la moins adhérente
pour favoriser l'évacuation de la
boue et retrouver de l'adhérence.
Parallèlement, la roue la plus
adhérente est gérée de façon à
passer le plus de couple possible. En phase de progression, le système optimise
le patinage pour répondre, au mieux, aux
sollicitations du conducteur.
(mode actif jusqu'à 50 km/h)
Sable
Ce mode autorise peu de patinage
sur les deux roues motrices
de façon simultanée pour faire
progresser le véhicule et limiter les
risques d'ensablement.
(mode actif jusqu'à 120 km/h)
Sur le sable, n'utilisez pas les autres
modes sous peine d'enliser le véhicule.
Vous pouvez désactiver les
systèmes ASR et CDS en
tournant la molette sur la
position "OFF". Recommandations
Votre véhicule est principalement conçu
pour circuler sur des routes goudronnées,
mais il vous permet d'emprunter
occasionnellement d'autres voies moins
carrossables.
Cependant, il ne permet pas la conduite
tout-terrain comme :
-

l
e franchissement et la conduite
sur des terrains qui pourraient
endommager le soubassement ou
arracher des éléments (tuyau de
carburant, refroidisseur carburant,


...)
par des obstacles ou des pierres
notamment,
-

r
ouler sur des terrains à fortes pentes
et à adhérence réduite,
-

t
raverser un cours d'eau.
Les systèmes ASR et CDS n'agiront plus
sur le fonctionnement du moteur ni sur les
freins en cas de dérive de trajectoire.
Ces systèmes se réactivent
automatiquement à partir de 50 km/h ou à
chaque remise du contact.
Hill Assist Descent
Control
Système d'aide à la descente sur les
chaussées non goudronnées (graviers, boue...)
ou pentes importantes.
Ce système permet de réduire le risque de
glissade ou d'emballement du véhicule lors de
sa progression en descente, en marche avant
comme en marche arrière.
En descente, il assiste le conducteur dans la
mise en mouvement du véhicule à une vitesse
constante, en fonction du rapport engagé, tout
en relâchant progressivement les freins.
Sécurité
