CITROEN BERLINGO VAN 2019 Notices Demploi (in French)

129

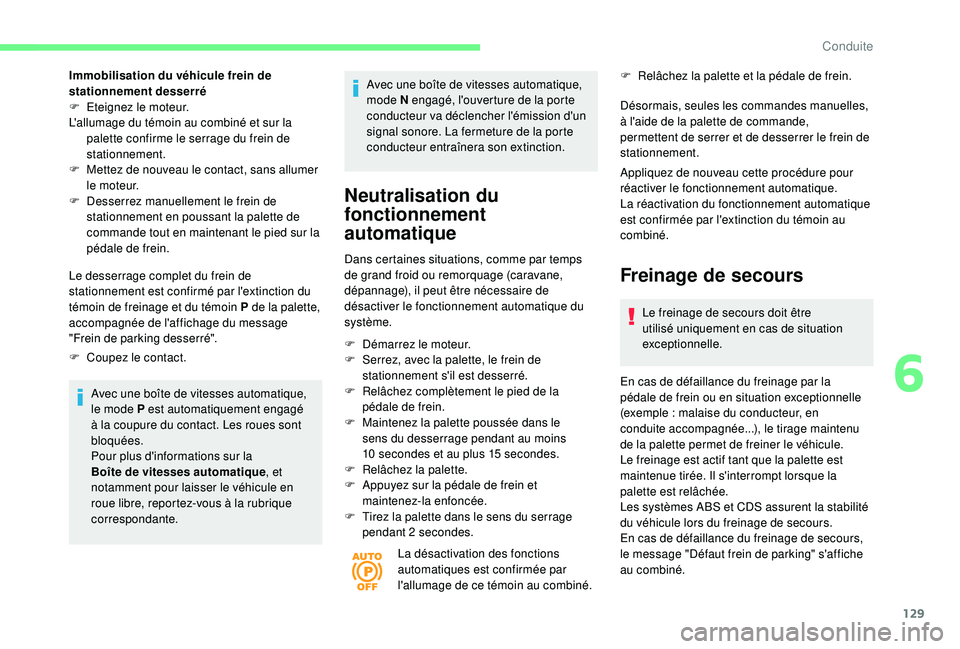

Immobilisation du véhicule frein de
stationnement desserré
F
E
teignez le moteur.
L'allumage du témoin au combiné et sur la palette confirme le serrage du frein de
stationnement.
F

M
ettez de nouveau le contact, sans allumer
le moteur.
F

D
esserrez manuellement le frein de
stationnement en poussant la palette de
commande tout en maintenant le pied sur la
pédale de frein.
Le desserrage complet du frein de
stationnement est confirmé par l'extinction du
témoin de freinage et du témoin P de la palette,
accompagnée de l'affichage du message
"Frein de parking desserré".
F

C
oupez le contact.
Avec une boîte de vitesses automatique,
le mode P est automatiquement engagé
à la coupure du contact. Les roues sont
bloquées.
Pour plus d'informations sur la
Boîte de vitesses automatique , et
notamment pour laisser le véhicule en
roue libre, reportez-vous à la rubrique
correspondante. Avec une boîte de vitesses automatique,
mode N engagé, l'ouverture de la porte
conducteur va déclencher l'émission d'un
signal sonore. La fermeture de la porte
conducteur entraînera son extinction.
Neutralisation du
fonctionnement
automatique
Dans certaines situations, comme par temps
de grand froid ou remorquage (caravane,
dépannage), il peut être nécessaire de
désactiver le fonctionnement automatique du
système.
F

D
émarrez le moteur.
F

S
errez, avec la palette, le frein de
stationnement s'il est desserré.
F

R
elâchez complètement le pied de la
pédale de frein.
F

M
aintenez la palette poussée dans le
sens du desserrage pendant au moins
10
secondes et au plus 15 secondes.
F

R
elâchez la palette.
F

A
ppuyez sur la pédale de frein et
maintenez-la enfoncée.
F

T
irez la palette dans le sens du serrage
pendant 2


secondes.
La désactivation des fonctions
automatiques est confirmée par
l'allumage de ce témoin au combiné. F

R
elâchez la palette et la pédale de frein.
Désormais, seules les commandes manuelles,
à l'aide de la palette de commande,
permettent de serrer et de desserrer le frein de
stationnement.
Appliquez de nouveau cette procédure pour
réactiver le fonctionnement automatique.
La réactivation du fonctionnement automatique
est confirmée par l'extinction du témoin au
combiné.
Freinage de secours
Le freinage de secours doit être
utilisé uniquement en cas de situation
exceptionnelle.
En cas de défaillance du freinage par la
pédale de frein ou en situation exceptionnelle
(exemple
: malaise du conducteur, en
conduite accompagnée...), le tirage maintenu
de la palette permet de freiner le véhicule.
Le freinage est actif tant que la palette est
maintenue tirée. Il s'interrompt lorsque la
palette est relâchée.
Les systèmes ABS et CDS assurent la stabilité
du véhicule lors du freinage de secours.
En cas de défaillance du freinage de secours,
le message "Défaut frein de parking" s'affiche
au combiné.
6
Conduite

130

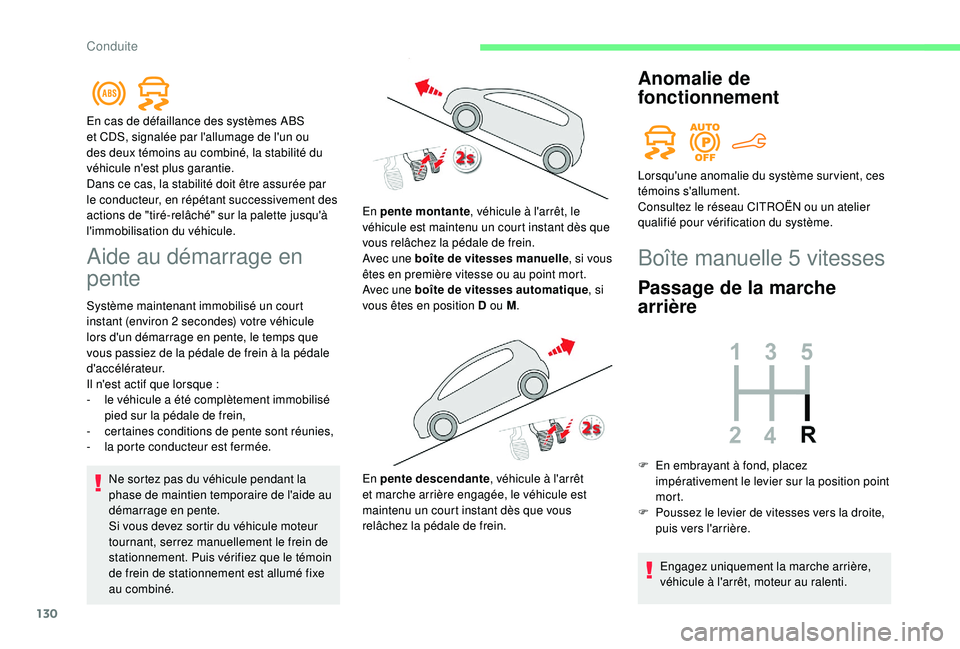

Aide au démarrage en
pente
Système maintenant immobilisé un court
instant (environ 2 secondes) votre véhicule
lors d'un démarrage en pente, le temps que
vous passiez de la pédale de frein à la pédale
d'accélérateur.
Il n'est actif que lorsque
:
-

l
e véhicule a été complètement immobilisé
pied sur la pédale de frein,
-

c
ertaines conditions de pente sont réunies,
-

l
a porte conducteur est fermée.Ne sortez pas du véhicule pendant la
phase de maintien temporaire de l'aide au
démarrage en pente.
Si vous devez sortir du véhicule moteur
tournant, serrez manuellement le frein de
stationnement. Puis vérifiez que le témoin
de frein de stationnement est allumé fixe
au combiné.
Anomalie de
fonctionnement
En cas de défaillance des systèmes ABS
et CDS, signalée par l'allumage de l'un ou
des deux témoins au combiné, la stabilité du
véhicule n'est plus garantie.
Dans ce cas, la stabilité doit être assurée par
le conducteur, en répétant successivement des
actions de "tiré-relâché" sur la palette jusqu'à
l'immobilisation du véhicule. En pente montante
, véhicule à l'arrêt, le
véhicule est maintenu un court instant dès que
vous relâchez la pédale de frein.
Avec une boîte de vitesses manuelle , si vous
êtes en première vitesse ou au point mort.
Avec une boîte de vitesses automatique , si
vous êtes en position D ou M .
En pente descendante , véhicule à l'arrêt
et marche arrière engagée, le véhicule est
maintenu un court instant dès que vous
relâchez la pédale de frein. Lorsqu'une anomalie du système sur vient, ces
témoins s'allument.
Consultez le réseau CITROËN ou un atelier
qualifié pour vérification du système.
Boîte manuelle 5 vitesses
Passage de la marche
arrière
Engagez uniquement la marche arrière,
véhicule à l'arrêt, moteur au ralenti.
F

E
n embrayant à fond, placez
impérativement le levier sur la position point
mort.
F

P
oussez le levier de vitesses vers la droite,
puis vers l'arrière.
Conduite

131
Par sécurité et pour faciliter le démarrage
du moteur :
-

s
électionnez toujours le point mort,
-

a
ppuyez sur la pédale d'embrayage.

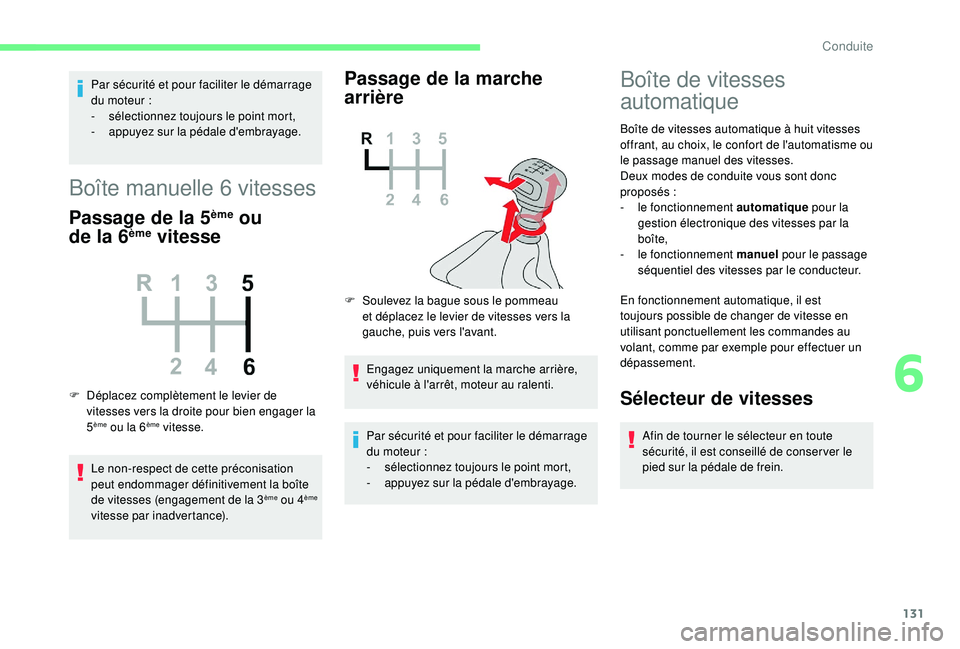

Boîte manuelle 6 vitesses
Passage de la 5ème ou
de la 6ème vitesse
F Déplacez complètement le levier de
vitesses vers la droite pour bien engager la
5
ème ou la 6ème vitesse.
Le non-respect de cette préconisation
peut endommager définitivement la boîte
de vitesses (engagement de la 3
ème ou 4ème
vitesse par inadvertance).
Passage de la marche
arrière
F Soulevez la bague sous le pommeau et déplacez le levier de vitesses vers la
gauche, puis vers l'avant.
Engagez uniquement la marche arrière,
véhicule à l'arrêt, moteur au ralenti.
Par sécurité et pour faciliter le démarrage
du moteur
:
-

s
électionnez toujours le point mort,
-

a
ppuyez sur la pédale d'embrayage.
Boîte de vitesses
automatique
Boîte de vitesses automatique à huit vitesses
offrant, au choix, le confort de l'automatisme ou
le passage manuel des vitesses.
Deux modes de conduite vous sont donc
proposés

:
-

l
e fonctionnement automatique pour la
gestion électronique des vitesses par la
boîte,
-

l
e fonctionnement manuel pour le passage
séquentiel des vitesses par le conducteur.
En fonctionnement automatique, il est
toujours possible de changer de vitesse en
utilisant ponctuellement les commandes au
volant, comme par exemple pour effectuer un
dépassement.
Sélecteur de vitesses
Afin de tourner le sélecteur en toute
sécurité, il est conseillé de conser ver le
pied sur la pédale de frein.
6
Conduite

132

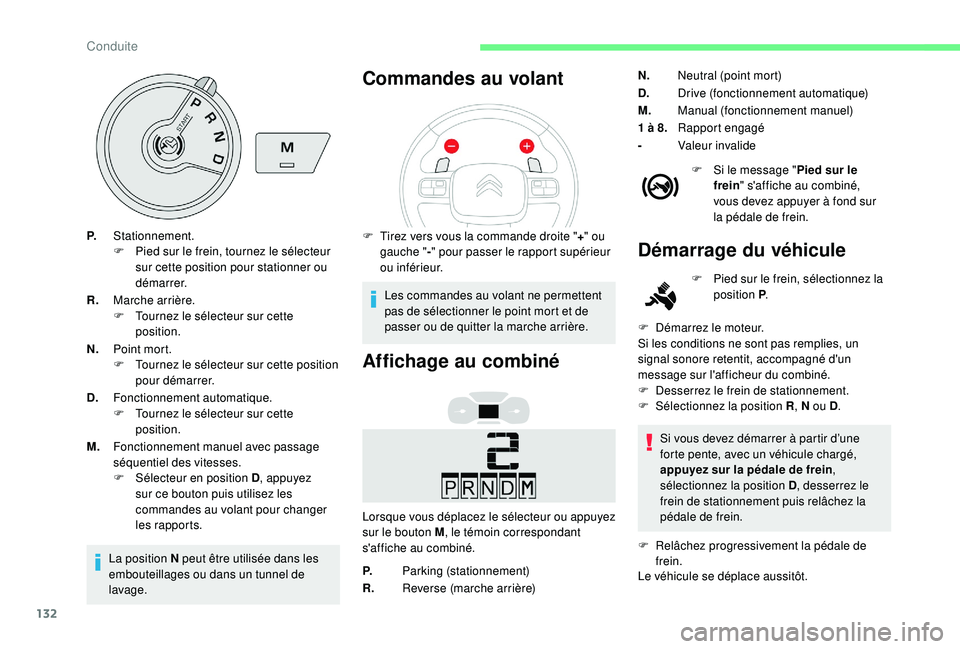

P.Stationnement.
F
P ied sur le frein, tournez le sélecteur
sur cette position pour stationner ou
démarrer.
R. Marche arrière.
F

T
ournez le sélecteur sur cette
position.
N. Point mort.
F

T
ournez le sélecteur sur cette position
pour démarrer.
D. Fonctionnement automatique.
F

T
ournez le sélecteur sur cette
position.
M. Fonctionnement manuel avec passage
séquentiel des vitesses.
F

Sél
ecteur en position D , appuyez
sur ce bouton puis utilisez les
commandes au volant pour changer
les rapports.
La position N peut être utilisée dans les
embouteillages ou dans un tunnel de
lavage.
Commandes au volant
F Tirez vers vous la commande droite " +" ou
gauche " -" pour passer le rapport supérieur
ou inférieur.
Les commandes au volant ne permettent
pas de sélectionner le point mort et de
passer ou de quitter la marche arrière.
Affichage au combiné
Lorsque vous déplacez le sélecteur ou appuyez
sur le bouton M , le témoin correspondant
s'affiche au combiné. N.
Neutral (point mort)
D. Drive (fonctionnement automatique)
M. Manual (fonctionnement manuel)
1 à 8. Rapport engagé
- Valeur invalide
F
S
i le message "
Pied sur le
frein " s'affiche au combiné,
vous devez appuyer à fond sur
la pédale de frein.
Démarrage du véhicule
F Pied sur le frein, sélectionnez la position P .
F

D

émarrez le moteur.
Si les conditions ne sont pas remplies, un
signal sonore retentit, accompagné d'un
message sur l'afficheur du combiné.
F

D

esserrez le frein de stationnement.
F

Sél

ectionnez la position R , N ou D.
Si vous devez démarrer à partir d’une
forte pente, avec un véhicule chargé,
appuyez sur la pédale de frein,
sélectionnez la position D , desserrez le
frein de stationnement puis relâchez la
pédale de frein.
F

R

elâchez progressivement la pédale de
frein.
Le véhicule se déplace aussitôt.
P.
Parking (stationnement)
R. Reverse (marche arrière)
Conduite

133

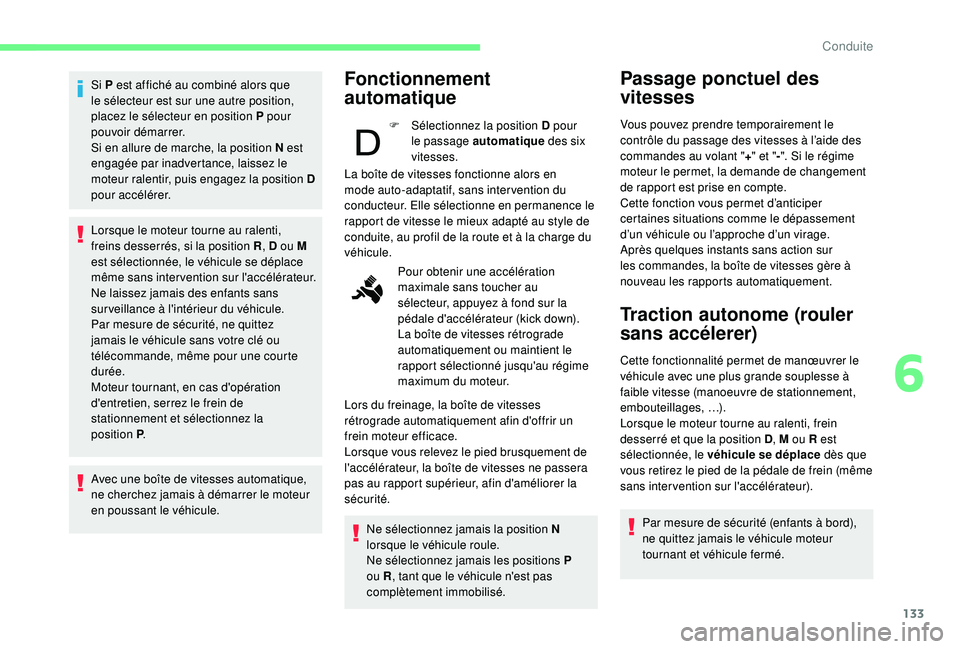

Si P est affiché au combiné alors que
le sélecteur est sur une autre position,
placez le sélecteur en position P pour
pouvoir démarrer.
Si en allure de marche, la position N est
engagée par inadvertance, laissez le
moteur ralentir, puis engagez la position D
pour accélérer.
Avec une boîte de vitesses automatique,
ne cherchez jamais à démarrer le moteur
en poussant le véhicule.Fonctionnement
automatique
F Sélectionnez la position D pour le passage automatique des six
vitesses.
Ne sélectionnez jamais la position N
lorsque le véhicule roule.
Ne sélectionnez jamais les positions
P
ou R , tant que le véhicule n'est pas
complètement immobilisé.
Passage ponctuel des
vitesses
Vous pouvez prendre temporairement le
contrôle du passage des vitesses à l’aide des
commandes au volant " +" et " -". Si le régime
moteur le permet, la demande de changement
de rapport est prise en compte.
Cette fonction vous permet d’anticiper
certaines situations comme le dépassement
d’un véhicule ou l’approche d’un virage.
Après quelques instants sans action sur
les commandes, la boîte de vitesses gère à
nouveau les rapports automatiquement.
Lorsque le moteur tourne au ralenti,
freins desserrés, si la position R
, D ou M
est sélectionnée, le véhicule se déplace
même sans inter vention sur l'accélérateur.
Ne laissez jamais des enfants sans
surveillance à l'intérieur du véhicule.
Par mesure de sécurité, ne quittez
jamais le véhicule sans votre clé ou
télécommande, même pour une courte
durée.
Moteur tournant, en cas d'opération
d'entretien, serrez le frein de
stationnement et sélectionnez la
position


P . La boîte de vitesses fonctionne alors en
mode auto-adaptatif, sans inter vention du
conducteur. Elle sélectionne en permanence le
rapport de vitesse le mieux adapté au style de
conduite, au profil de la route et à la charge du
véhicule.
Pour obtenir une accélération
maximale sans toucher au
sélecteur, appuyez à fond sur la
pédale d'accélérateur (kick down).
La boîte de vitesses rétrograde
automatiquement ou maintient le
rapport sélectionné jusqu'au régime
maximum du moteur.
Lors du freinage, la boîte de vitesses
rétrograde automatiquement afin d'offrir un
frein moteur efficace.
Lorsque vous relevez le pied brusquement de
l'accélérateur, la boîte de vitesses ne passera
pas au rapport supérieur, afin d'améliorer la
sécurité.
Traction autonome (rouler
sans accélerer)
Cette fonctionnalité permet de manœuvrer le
véhicule avec une plus grande souplesse à
faible vitesse (manoeuvre de stationnement,
embouteillages, …).
Lorsque le moteur tourne au ralenti, frein
desserré et que la position D , M ou R est
sélectionnée, le véhicule se déplace dès que
vous retirez le pied de la pédale de frein (même
sans inter vention sur l'accélérateur).
Par mesure de sécurité (enfants à bord),
ne quittez jamais le véhicule moteur
tournant et véhicule fermé.
6
Conduite

134

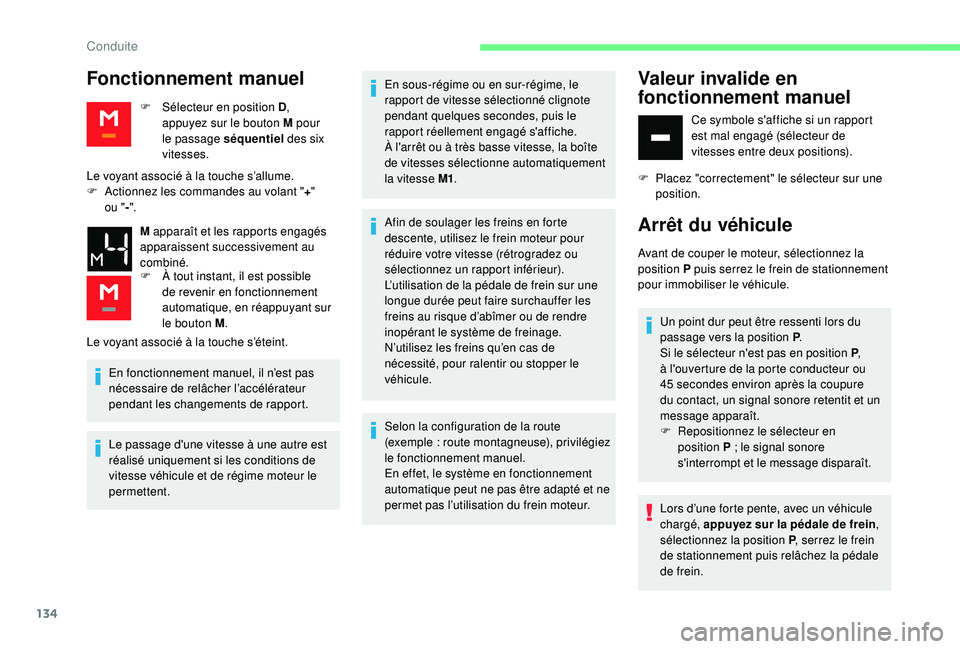

Fonctionnement manuel
F Sélecteur en position D,
appuyez sur le bouton M pour
le passage séquentiel des six
vitesses.
Le voyant associé à la touche s’allume.
F

A

ctionnez les commandes au volant " +"
ou " -".
M apparaît et les rapports engagés
apparaissent successivement au
combiné.
F

À t
out instant, il est possible
de revenir en fonctionnement
automatique, en réappuyant sur
le bouton M .
Valeur invalide en
fonctionnement manuel
Ce symbole s'affiche si un rapport
est mal engagé (sélecteur de
vitesses entre deux positions).
F

P

lacez "correctement" le sélecteur sur une
position.
Arrêt du véhicule
Avant de couper le moteur, sélectionnez la
position P puis serrez le frein de stationnement
pour immobiliser le véhicule.
Un point dur peut être ressenti lors du
passage vers la position P .
Si le sélecteur n'est pas en position P ,
à l'ouverture de la porte conducteur ou
45
secondes environ après la coupure
du contact, un signal sonore retentit et un
message apparaît.
F

R
epositionnez le sélecteur en
position


P ; le signal sonore
s'interrompt et le message disparaît.
Lors d’une forte pente, avec un véhicule
chargé, appuyez sur la pédale de frein,
sélectionnez la position P , serrez le frein
de stationnement puis relâchez la pédale
de frein.
Le voyant associé à la touche s’éteint.
En fonctionnement manuel, il n’est pas
nécessaire de relâcher l’accélérateur
pendant les changements de rapport.
Le passage d'une vitesse à une autre est
réalisé uniquement si les conditions de
vitesse véhicule et de régime moteur le
permettent. En sous-régime ou en sur-régime, le
rapport de vitesse sélectionné clignote
pendant quelques

secondes, puis le
rapport réellement engagé s'affiche.
À l'arrêt ou à très basse vitesse, la boîte
de vitesses sélectionne automatiquement
la vitesse M1 .
Afin de soulager les freins en forte
descente, utilisez le frein moteur pour
réduire votre vitesse (rétrogradez ou
sélectionnez un rapport inférieur).
L’utilisation de la pédale de frein sur une
longue durée peut faire surchauffer les
freins au risque d’abîmer ou de rendre
inopérant le système de freinage.
N’utilisez les freins qu’en cas de
nécessité, pour ralentir ou stopper le
véhicule.
Selon la configuration de la route
(exemple


: route montagneuse), privilégiez
le fonctionnement manuel.
En effet, le système en fonctionnement
automatique peut ne pas être adapté et ne
permet pas l’utilisation du frein moteur.
Conduite

135

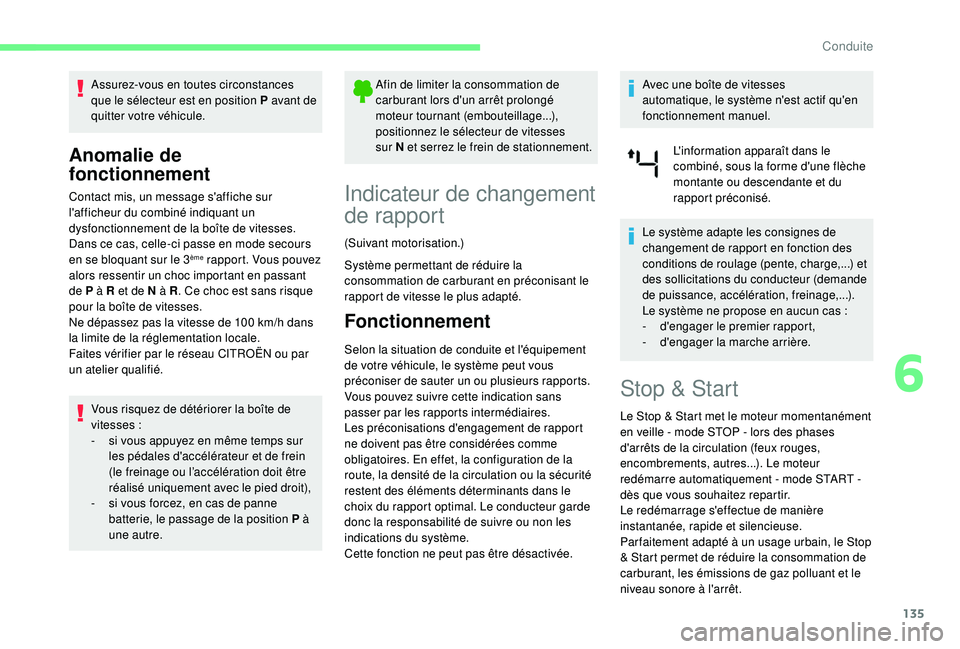

Assurez-vous en toutes circonstances
que le sélecteur est en position P avant de
quitter votre véhicule.
Anomalie de
fonctionnement
Contact mis, un message s'affiche sur
l'afficheur du combiné indiquant un
dysfonctionnement de la boîte de vitesses.
Dans ce cas, celle-ci passe en mode secours
en se bloquant sur le 3
ème rapport. Vous pouvez
alors ressentir un choc important en passant
de P à R et de N à R . Ce choc est sans risque
pour la boîte de vitesses.
Ne dépassez pas la vitesse de 100
km/h dans
la limite de la réglementation locale.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
Vous risquez de détériorer la boîte de
vitesses


:
-

s

i vous appuyez en même temps sur
les pédales d'accélérateur et de frein
(le freinage ou l’accélération doit être
réalisé uniquement avec le pied droit),
-

s

i vous forcez, en cas de panne
batterie, le passage de la position P à
une autre. Afin de limiter la consommation de
carburant lors d'un arrêt prolongé
moteur tournant (embouteillage...),
positionnez le sélecteur de vitesses
sur
N et serrez le frein de stationnement.
Indicateur de changement
de rapport
(Suivant motorisation.)
Système permettant de réduire la
consommation de carburant en préconisant le
rapport de vitesse le plus adapté.
Fonctionnement
Selon la situation de conduite et l'équipement
de votre véhicule, le système peut vous
préconiser de sauter un ou plusieurs rapports.
Vous pouvez suivre cette indication sans
passer par les rapports intermédiaires.
Les préconisations d'engagement de rapport
ne doivent pas être considérées comme
obligatoires. En effet, la configuration de la
route, la densité de la circulation ou la sécurité
restent des éléments déterminants dans le
choix du rapport optimal. Le conducteur garde
donc la responsabilité de suivre ou non les
indications du système.
Cette fonction ne peut pas être désactivée. Avec une boîte de vitesses
automatique, le système n'est actif qu'en
fonctionnement manuel.
L'information apparaît dans le
combiné, sous la forme d'une flèche
montante ou descendante et du
rapport préconisé.
Le système adapte les consignes de
changement de rapport en fonction des
conditions de roulage (pente, charge,...) et
des sollicitations du conducteur (demande
de puissance, accélération, freinage,...).
Le système ne propose en aucun cas :
-
d
'engager le premier rapport,
- d 'engager la marche arrière.
Stop & Start
Le Stop & Start met le moteur momentanément
en veille - mode STOP - lors des phases
d'arrêts de la circulation (feux rouges,
encombrements, autres...). Le moteur
redémarre automatiquement - mode START -
dès que vous souhaitez repartir.
Le redémarrage s'effectue de manière
instantanée, rapide et silencieuse.
Par faitement adapté à un usage urbain, le Stop
& Start permet de réduire la consommation de
carburant, les émissions de gaz polluant et le
niveau sonore à l'arrêt.
6
Conduite

136

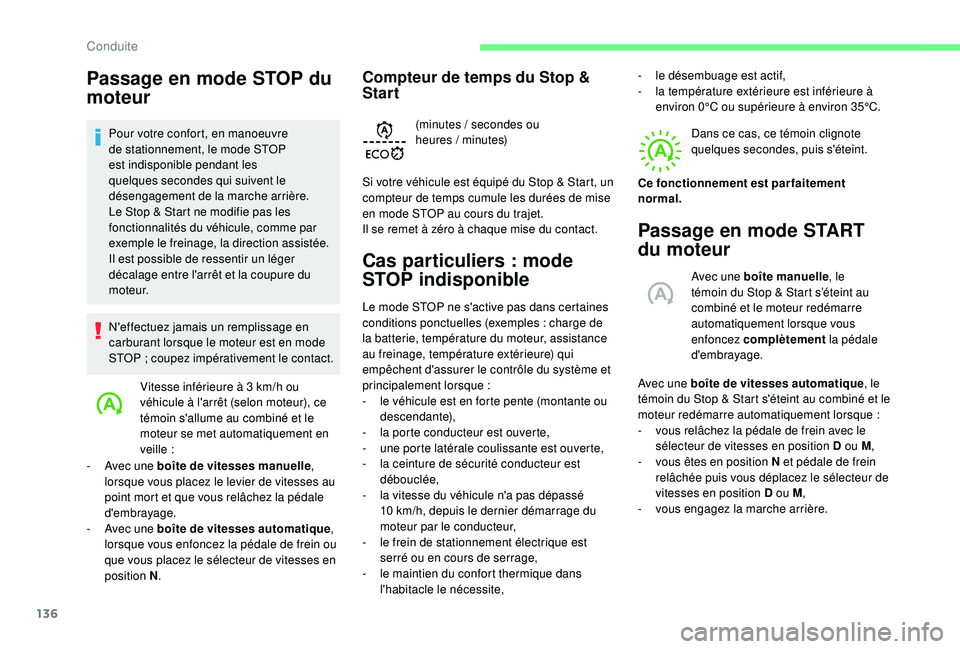

Passage en mode STOP du
moteur
Pour votre confort, en manoeuvre
de stationnement, le mode STOP
est indisponible pendant les
quelques

secondes qui suivent le
désengagement de la marche arrière.
Le Stop & Start ne modifie pas les
fonctionnalités du véhicule, comme par
exemple le freinage, la direction assistée.
Il est possible de ressentir un léger
décalage entre l'arrêt et la coupure du
moteur.
N'effectuez jamais un remplissage en
carburant lorsque le moteur est en mode
STOP
; coupez impérativement le contact.
Cas particuliers : mode
S TOP indisponible
Dans ce cas, ce témoin clignote
quelques
secondes, puis s'éteint.
Passage en mode START
du moteur
Avec une boîte manuelle , le
témoin du Stop & Start s’éteint au
combiné et le moteur redémarre
automatiquement lorsque vous
enfoncez complètement la pédale
d'embrayage.
Avec une boîte de vitesses automatique , le
témoin du Stop & Start s'éteint au combiné et le
moteur redémarre automatiquement lorsque


:
-

v

ous relâchez la pédale de frein avec le
sélecteur de vitesses en position D ou M ,
-

v

ous êtes en position N et pédale de frein
relâchée puis vous déplacez le sélecteur de
vitesses en position D ou M,
-
v

ous engagez la marche arrière.
Le mode STOP ne s'active pas dans certaines
conditions ponctuelles (exemples

: charge de
la batterie, température du moteur, assistance
au freinage, température extérieure) qui
empêchent d'assurer le contrôle du système et
principalement lorsque


:
-

l

e véhicule est en forte pente (montante ou
descendante),
-

l

a porte conducteur est ouverte,
-

u

ne porte latérale coulissante est ouverte,
-

l

a ceinture de sécurité conducteur est
débouclée,
-

l

a vitesse du véhicule n'a pas dépassé
10

km/h, depuis le dernier démarrage du
moteur par le conducteur,
-

l

e frein de stationnement électrique est
serré ou en cours de serrage,
-

l

e maintien du confort thermique dans
l'habitacle le nécessite, Ce fonctionnement est parfaitement
normal. -

l

e désembuage est actif,
-

l

a température extérieure est inférieure à
environ 0°C ou supérieure à environ 35°C.
Vitesse inférieure à 3

km/h ou
véhicule à l'arrêt (selon moteur), ce
témoin s'allume au combiné et le
moteur se met automatiquement en
veille


:
-

A

vec une boîte de vitesses manuelle ,
lorsque vous placez le levier de vitesses au
point mort et que vous relâchez la pédale
d'embrayage.
-

A

vec une boîte de vitesses automatique ,
lorsque vous enfoncez la pédale de frein ou
que vous placez le sélecteur de vitesses en
position


N . (minutes

/

secondes ou
heures


/


minutes)
Si votre véhicule est équipé du Stop & Start, un
compteur de temps cumule les durées de mise
en mode STOP au cours du trajet.
Il se remet à zéro à chaque mise du contact.
Compteur de temps du Stop &
Start
Conduite

137
Dans ce cas, ce témoin clignote
quelques secondes, puis s'éteint.
Neutralisation / Activation
Avec bouton
Avec autoradio / écran tactile
L'activation ou la désactivation se
font via le menu de configuration
du véhicule.
Si la neutralisation a été effectuée
en mode STOP, le moteur redémarre
immédiatement.
Le système se réactive automatiquement
à chaque nouveau démarrage du moteur
par le conducteur. Ouverture du capot moteur
Avant toute inter vention sous le capot,
neutralisez le Stop & Start pour éviter tout
risque de blessure lié à un déclenchement
automatique du mode START.
Conduite sur chaussée inondée
Anomalie de
fonctionnement
Selon l'équipement de votre véhicule
:
En cas de dysfonctionnement du
système, ce témoin clignote au
combiné.
Le voyant de ce bouton clignote et un
message apparaît, accompagné d'un
signal sonore.

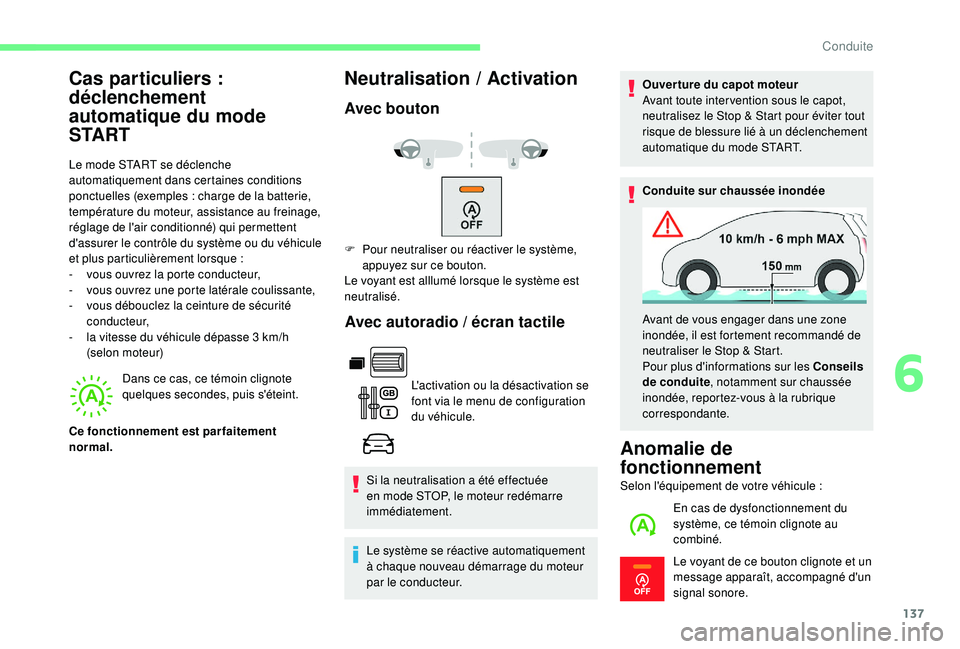

Cas particuliers :
d éclenchement
automatique du mode
S TA R T
Le mode START se déclenche
automatiquement dans certaines conditions
ponctuelles (exemples
: charge de la batterie,
température du moteur, assistance au freinage,
réglage de l'air conditionné) qui permettent
d'assurer le contrôle du système ou du véhicule
et plus particulièrement lorsque
:
-

v
ous ouvrez la porte conducteur,
-

v
ous ouvrez une porte latérale coulissante,
-

v
ous débouclez la ceinture de sécurité
c o n d u c t e u r,
-

l
a vitesse du véhicule dépasse 3 km/h
(selon moteur)
Ce fonctionnement est parfaitement
normal. F

P
our neutraliser ou réactiver le système,
appuyez sur ce bouton.
Le voyant est alllumé lorsque le système est
neutralisé.
Avant de vous engager dans une zone
inondée, il est fortement recommandé de
neutraliser le Stop & Start.
Pour plus d'informations sur les Conseils
de conduite, notamment sur chaussée
inondée, reportez-vous à la rubrique
correspondante.
6
Conduite

138

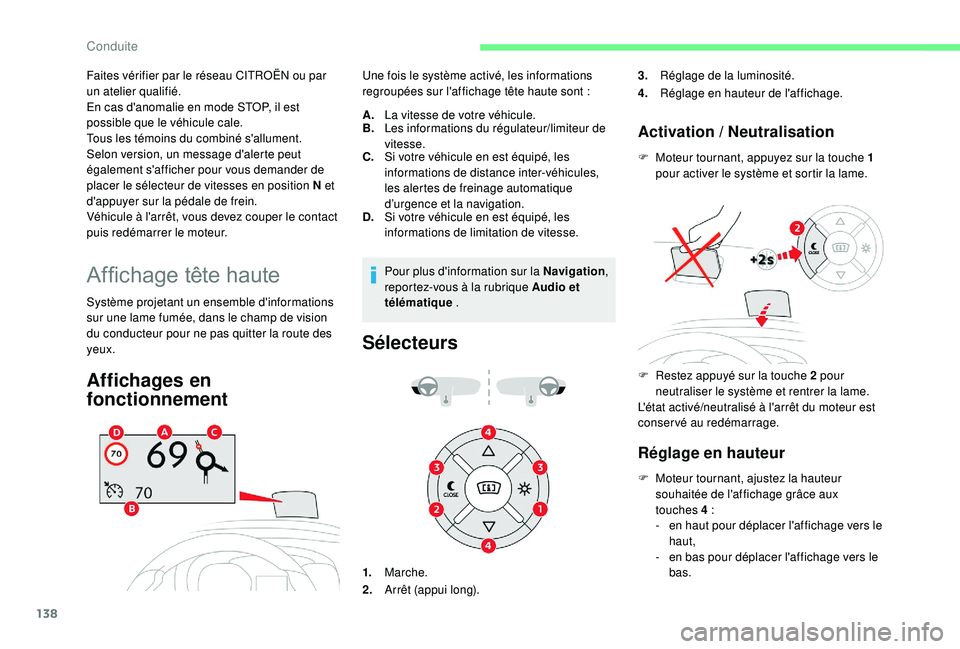

Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
En cas d'anomalie en mode STOP, il est
possible que le véhicule cale.
Tous les témoins du combiné s'allument.
Selon version, un message d'alerte peut
également s'afficher pour vous demander de
placer le sélecteur de vitesses en position N et
d'appuyer sur la pédale de frein.
Véhicule à l'arrêt, vous devez couper le contact
puis redémarrer le moteur.
Affichage tête haute
Système projetant un ensemble d'informations
sur une lame fumée, dans le champ de vision
du conducteur pour ne pas quitter la route des
yeux.
Affichages en
fonctionnement
A.La vitesse de votre véhicule.
B. Les informations du régulateur/limiteur de
vitesse.
C. Si votre véhicule en est équipé, les
informations de distance inter-véhicules,
les alertes de freinage automatique
d’urgence et la navigation.
D. Si votre véhicule en est équipé, les
informations de limitation de vitesse.
Pour plus d'information sur la Navigation ,
reportez-vous à la rubrique Audio et
télématique .
Sélecteurs
Une fois le système activé, les informations
regroupées sur l'affichage tête haute sont :
Activation / Neutralisation
F Moteur tournant, appuyez sur la touche 1
pour activer le système et sortir la lame.
1. Marche.
2. Arrêt (appui long). 3.
Réglage de la luminosité.
4. Réglage en hauteur de l'affichage.
Réglage en hauteur
F Moteur tournant, ajustez la hauteur
souhaitée de l'affichage grâce aux
touches


4 :
-

e
n haut pour déplacer l'affichage vers le
haut,
-

e
n bas pour déplacer l'affichage vers le
bas.
F

R
estez appuyé sur la touche 2 pour
neutraliser le système et rentrer la lame.
L'état activé/neutralisé à l'arrêt du moteur est
conservé au redémarrage.
Conduite
