139

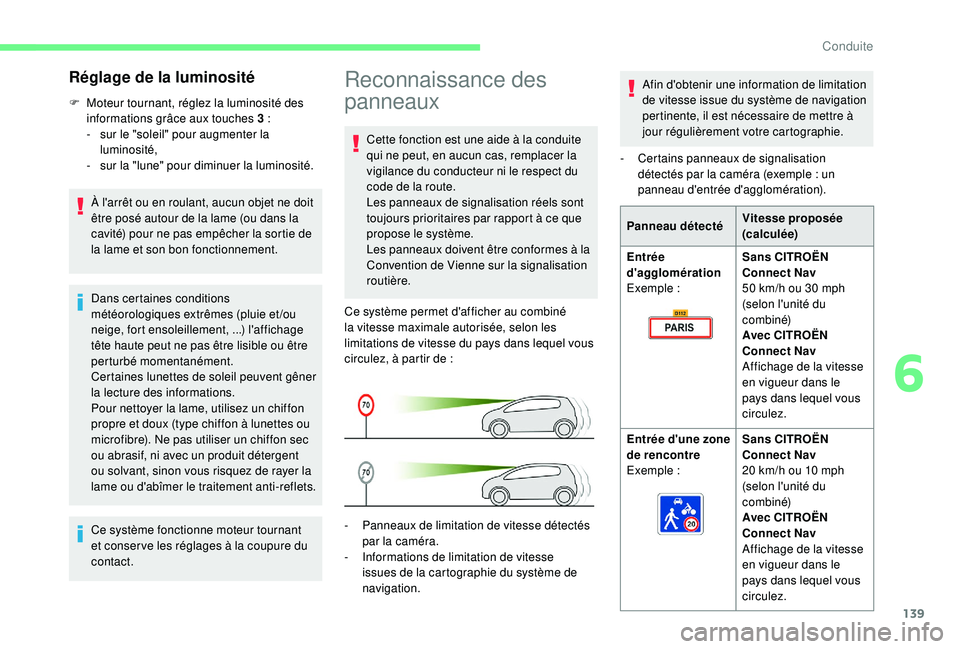

Reconnaissance des
panneaux
Cette fonction est une aide à la conduite
qui ne peut, en aucun cas, remplacer la
vigilance du conducteur ni le respect du
code de la route.
Les panneaux de signalisation réels sont
toujours prioritaires par rapport à ce que
propose le système.
Les panneaux doivent être conformes à la
Convention de Vienne sur la signalisation
routière.
Ce système permet d'afficher au combiné
la vitesse maximale autorisée, selon les
limitations de vitesse du pays dans lequel vous
circulez, à partir de
:
-

P
anneaux de limitation de vitesse détectés
par la caméra.
-

I

nformations de limitation de vitesse
issues de la cartographie du système de
navigation.
Réglage de la luminosité
F Moteur tournant, réglez la luminosité des informations grâce aux touches 3 :
-

s
ur le "soleil" pour augmenter la
luminosité,
-

s
ur la "lune" pour diminuer la luminosité.
À l'arrêt ou en roulant, aucun objet ne doit
être posé autour de la lame (ou dans la
cavité) pour ne pas empêcher la sortie de
la lame et son bon fonctionnement.
Dans certaines conditions
météorologiques extrêmes (pluie et/ou
neige, fort ensoleillement,
...) l'affichage
tête haute peut ne pas être lisible ou être
perturbé momentanément.
Certaines lunettes de soleil peuvent gêner
la lecture des informations.
Pour nettoyer la lame, utilisez un chiffon
propre et doux (type chiffon à lunettes ou
microfibre). Ne pas utiliser un chiffon sec
ou abrasif, ni avec un produit détergent
ou solvant, sinon vous risquez de rayer la
lame ou d'abîmer le traitement anti-reflets.
Ce système fonctionne moteur tournant
et conser ve les réglages à la coupure du
contact. Afin d'obtenir une information de limitation
de vitesse issue du système de navigation
pertinente, il est nécessaire de mettre à
jour régulièrement votre cartographie.
-

C
ertains panneaux de signalisation
détectés par la caméra (exemple
: un
panneau d'entrée d'agglomération).
Panneau détecté Vitesse proposée
(calculée)
Entrée
d'agglomération
Exemple


:Sans CITROËN
Connect Nav
50
km/h ou 30 mph
(selon l'unité du
combiné)
Avec CITROËN
Connect Nav
Affichage de la vitesse
en vigueur dans le
pays dans lequel vous
circulez.
Entrée d'une zone
de rencontre
Exemple


:Sans CITROËN
Connect Nav
20
km/h ou 10 mph
(selon l'unité du
combiné)
Avec CITROËN
Connect Nav
Affichage de la vitesse
en vigueur dans le
pays dans lequel vous
circulez.
6
Conduite

140

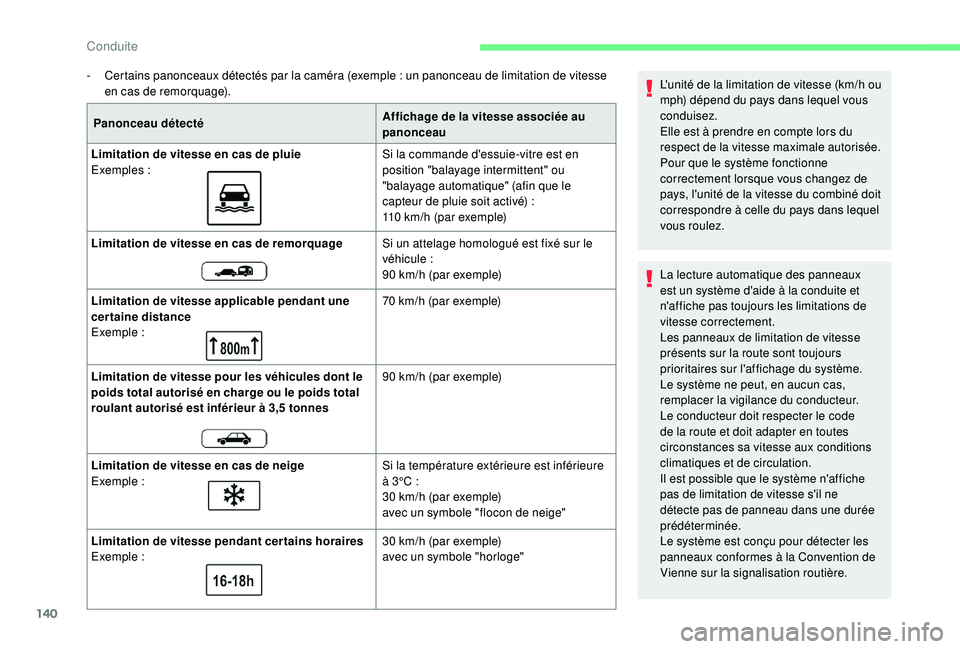

- Certains panonceaux détectés par la caméra (exemple : un panonceau de limitation de vitesse
en cas de remorquage).
Panonceau détecté Affichage de la vitesse associée au
panonceau
Limitation de vitesse en cas de pluie
Exemples


: Si la commande d'essuie-vitre est en
position "balayage intermittent" ou
"balayage automatique" (afin que le
capteur de pluie soit activé)
:
110
km/h (par exemple)
Limitation de vitesse en cas de remorquage Si un attelage homologué est fixé sur le
véhicule


:
90
km/h (par exemple)
Limitation de vitesse applicable pendant une
certaine distance
Exemple


: 70
km/h (par exemple)
Limitation de vitesse pour les véhicules dont le
poids total autorisé en charge ou le poids total
roulant autorisé est inférieur à 3,5
tonnes90
km/h (par exemple)
Limitation de vitesse en cas de neige
Exemple


: Si la température extérieure est inférieure
à 3°C
:
30
km/h (par exemple)
avec un symbole "flocon de neige"
Limitation de vitesse pendant certains horaires
Exemple


: 30
km/h (par exemple)
avec un symbole "horloge" L'unité de la limitation de vitesse (km/h ou
mph) dépend du pays dans lequel vous
conduisez.
Elle est à prendre en compte lors du
respect de la vitesse maximale autorisée.
Pour que le système fonctionne
correctement lorsque vous changez de
pays, l'unité de la vitesse du combiné doit
correspondre à celle du pays dans lequel
vous roulez.
La lecture automatique des panneaux
est un système d'aide à la conduite et
n'affiche pas toujours les limitations de
vitesse correctement.
Les panneaux de limitation de vitesse
présents sur la route sont toujours
prioritaires sur l'affichage du système.
Le système ne peut, en aucun cas,
remplacer la vigilance du conducteur.
Le conducteur doit respecter le code
de la route et doit adapter en toutes
circonstances sa vitesse aux conditions
climatiques et de circulation.
Il est possible que le système n'affiche
pas de limitation de vitesse s'il ne
détecte pas de panneau dans une durée
prédéterminée.
Le système est conçu pour détecter les
panneaux conformes à la Convention de
Vienne sur la signalisation routière.
Conduite

141

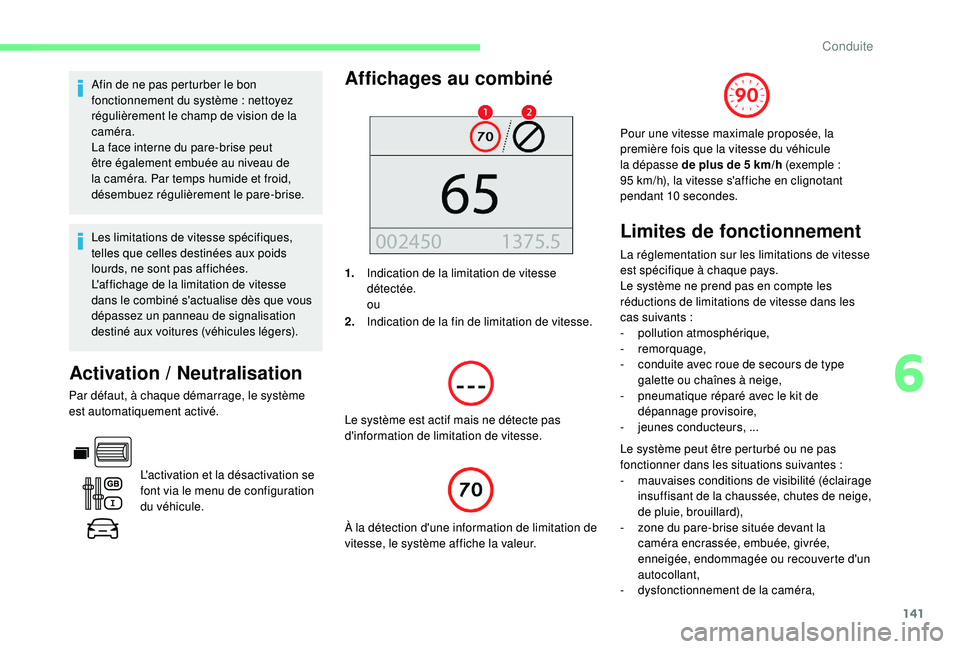

Afin de ne pas perturber le bon
fonctionnement du système : nettoyez
régulièrement le champ de vision de la
caméra.
La face interne du pare-brise peut
être également embuée au niveau de
la caméra. Par temps humide et froid,
désembuez régulièrement le pare-brise.
Les limitations de vitesse spécifiques,
telles que celles destinées aux poids
lourds, ne sont pas affichées.
L'affichage de la limitation de vitesse
dans le combiné s'actualise dès que vous
dépassez un panneau de signalisation
destiné aux voitures (véhicules légers).
Activation / N eutralisation
Par défaut, à chaque démarrage, le système
est automatiquement activé.
Affichages au combiné
1.Indication de la limitation de vitesse
détectée.
ou
2. Indication de la fin de limitation de vitesse.
Le système est actif mais ne détecte pas
d'information de limitation de vitesse.
À la détection d'une information de limitation de
vitesse, le système affiche la valeur.
L'activation et la désactivation se
font via le menu de configuration
du véhicule.
Limites de fonctionnement
La réglementation sur les limitations de vitesse
est spécifique à chaque pays.
Le système ne prend pas en compte les
réductions de limitations de vitesse dans les
cas suivants
:
-
p

ollution atmosphérique,
-


remorquage,
-

c
onduite avec roue de secours de type
galette ou chaînes à neige,
-

p
neumatique réparé avec le kit de
dépannage provisoire,
-

j
eunes conducteurs, ...
Pour une vitesse maximale proposée, la
première fois que la vitesse du véhicule
la dépasse de plus de 5
km/h (exemple :
95 km/h), la vitesse s'affiche en clignotant
pendant 10

secondes.
Le système peut être perturbé ou ne pas
fonctionner dans les situations suivantes

:
-
m

auvaises conditions de visibilité (éclairage
insuffisant de la chaussée, chutes de neige,
de pluie, brouillard),
-

z
one du pare-brise située devant la
caméra encrassée, embuée, givrée,
enneigée, endommagée ou recouverte d'un
autocollant,
-

d
ysfonctionnement de la caméra,
6
Conduite

142

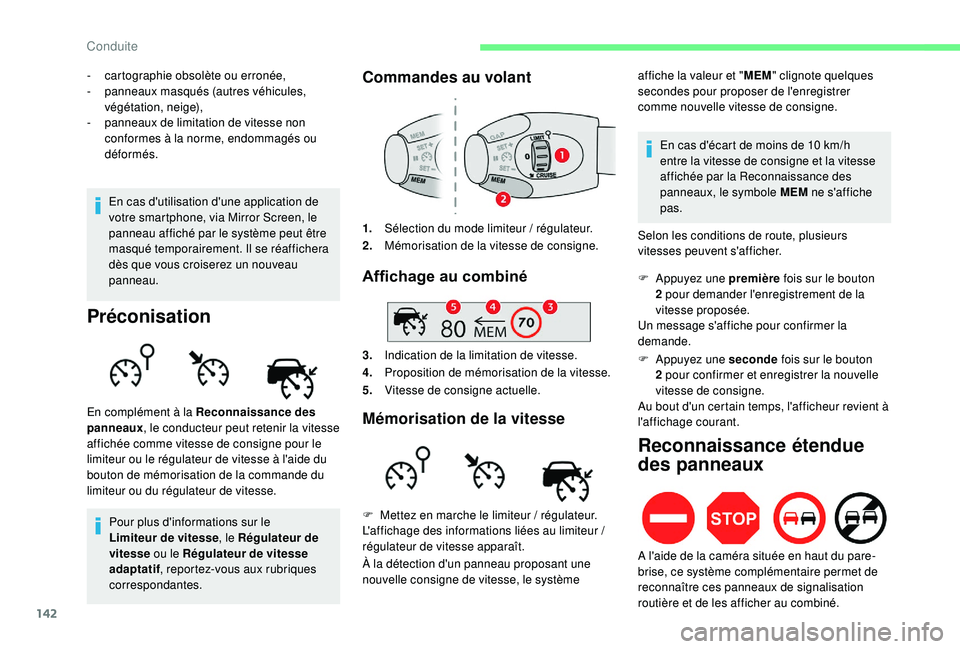

- cartographie obsolète ou erronée,
- p anneaux masqués (autres véhicules,
végétation, neige),
-

p
anneaux de limitation de vitesse non
conformes à la norme, endommagés ou
déformés.
Préconisation
Pour plus d'informations sur le
Limiteur de vitesse , le Régulateur de
vitesse ou le Régulateur de vitesse
adaptatif , reportez-vous aux rubriques
correspondantes.
Commandes au volant
1. Sélection du mode limiteur / régulateur.
2. Mémorisation de la vitesse de consigne.
Affichage au combiné
3.Indication de la limitation de vitesse.
4. Proposition de mémorisation de la vitesse.
5. Vitesse de consigne actuelle.
Mémorisation de la vitesseEn complément à la Reconnaissance des
panneaux , le conducteur peut retenir la vitesse
affichée comme vitesse de consigne pour le
limiteur ou le régulateur de vitesse à l'aide du
bouton de mémorisation de la commande du
limiteur ou du régulateur de vitesse.
F

M
ettez en marche le limiteur / régulateur.
L'affichage des informations liées au limiteur
/
régulateur de vitesse apparaît.
À la détection d'un panneau proposant une
nouvelle consigne de vitesse, le système
En cas d'utilisation d'une application de
votre smartphone, via Mirror Screen, le
panneau affiché par le système peut être
masqué temporairement. Il se réaffichera
dès que vous croiserez un nouveau
panneau.
affiche la valeur et "
MEM" clignote quelques
secondes pour proposer de l'enregistrer
comme nouvelle vitesse de consigne.
En cas d'écart de moins de 10 km/h
entre la vitesse de consigne et la vitesse
affichée par la Reconnaissance des
panneaux, le symbole MEM ne s'affiche
pas.
Selon les conditions de route, plusieurs
vitesses peuvent s'afficher.
F
A
ppuyez une première
fois sur le bouton
2 pour demander l'enregistrement de la
vitesse proposée.
Un message s'affiche pour confirmer la
demande.
F
A
ppuyez une seconde
fois sur le bouton
2 pour confirmer et enregistrer la nouvelle
vitesse de consigne.
Au bout d'un certain temps, l'afficheur revient à
l'affichage courant.
Reconnaissance étendue
des panneaux
A l'aide de la caméra située en haut du pare-b rise, ce système complémentaire permet de
reconnaître ces panneaux de signalisation
routière et de les afficher au combiné.
Conduite

143
Limiteur de vitesse
Système empêchant le véhicule de
dépasser la vitesse programmée par
l e c o n d u c t e u r.
La mise en marche du limiteur de vitesse est
manuelle.
Le seuil de vitesse programmé minimal est de
30


km/h.
La valeur de vitesse programmée reste en
mémoire à la coupure du contact. Le limiteur de vitesse est une aide à
la conduite qui ne peut, en aucun cas,
remplacer le respect des limitations de
vitesse et la vigilance du conducteur.
Cette fonction est une aide à la conduite
qui ne peut, en aucun cas, remplacer la
vigilance du conducteur ni le respect du
code de la route.
Les panneaux de signalisation réels
sont toujours prioritaires par rapport à
l'affichage du système.
Les panneaux doivent être conformes à la
Convention de Vienne sur la signalisation
routière.

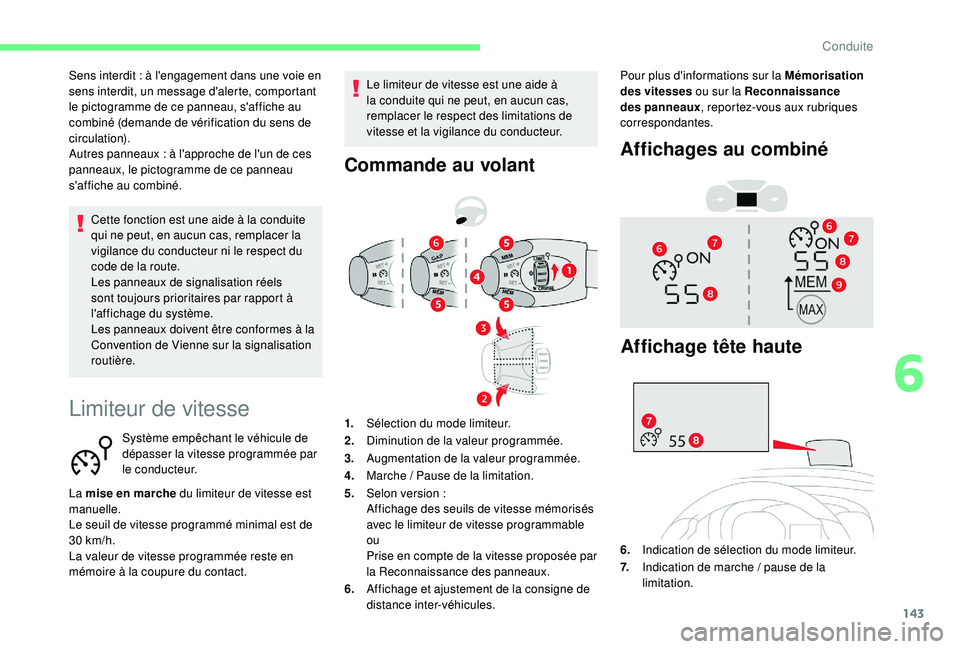

Sens interdit : à l'engagement dans une voie en
sens interdit, un message d'alerte, comportant
le pictogramme de ce panneau, s'affiche au
combiné (demande de vérification du sens de
circulation).
Autres panneaux : à l'approche de l'un de ces
panneaux, le pictogramme de ce panneau
s'affiche au combiné.
Commande au volant
1. Sélection du mode limiteur.
2. Diminution de la valeur programmée.
3. Augmentation de la valeur programmée.
4. Marche
/ Pause de la limitation.
5. Selon version


:
Affichage des seuils de vitesse mémorisés
avec le limiteur de vitesse programmable
ou
Prise en compte de la vitesse proposée par
la Reconnaissance des panneaux.
6. Affichage et ajustement de la consigne de
distance inter-véhicules. Pour plus d'informations sur la Mémorisation
des vitesses
ou sur la Reconnaissance
des panneaux , reportez-vous aux rubriques
correspondantes.
Affichages au combiné
Affichage tête haute
6. Indication de sélection du mode limiteur.
7. Indication de marche
/ pause de la
limitation.
6
Conduite

144

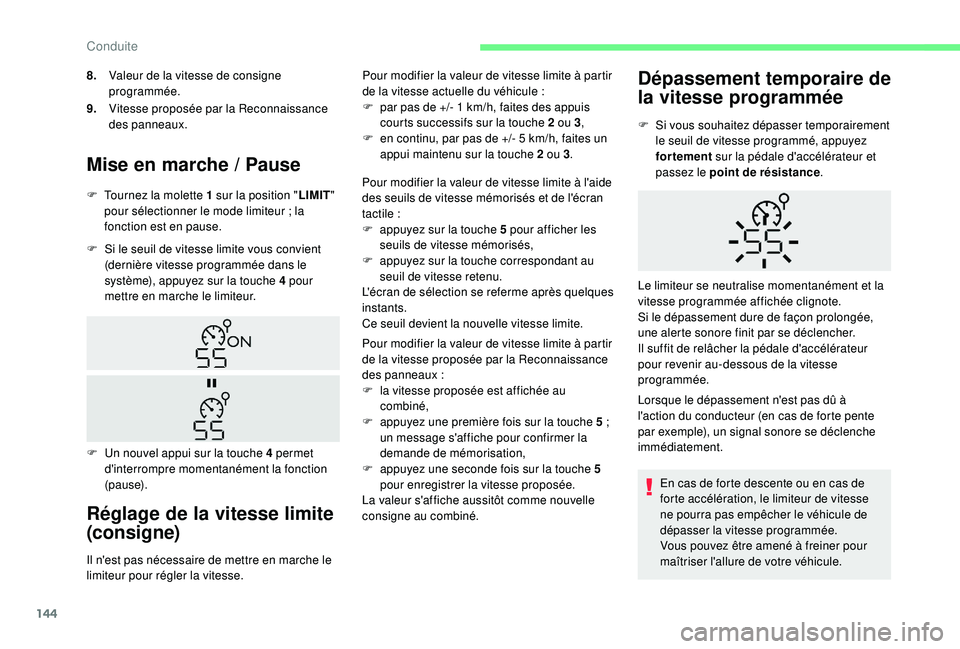

Mise en marche / Pause
F Si le seuil de vitesse limite vous convient (dernière vitesse programmée dans le
système), appuyez sur la touche 4 pour
mettre en marche le limiteur.
Réglage de la vitesse limite
(consigne)
Il n'est pas nécessaire de mettre en marche le
limiteur pour régler la vitesse. Pour modifier la valeur de vitesse limite à partir
de la vitesse actuelle du véhicule
:
F
p
ar pas de +/- 1 km/h, faites des appuis
courts successifs sur la touche 2 ou 3 ,
F
e
n continu, par pas de +/- 5 km/h, faites un
appui maintenu sur la touche 2 ou 3 .
F
T
ournez la molette 1 sur la position "
LIMIT"
pour sélectionner le mode limiteur ; la
fonction est en pause.
F
U
n nouvel appui sur la touche 4 permet
d'interrompre momentanément la fonction
(pause).
8.
Valeur de la vitesse de consigne
programmée.
9. Vitesse proposée par la Reconnaissance
des panneaux.
Pour modifier la valeur de vitesse limite à l'aide
des seuils de vitesse mémorisés et de l'écran
tactile

:
F
a
ppuyez sur la touche 5 pour afficher les
seuils de vitesse mémorisés,
F
a
ppuyez sur la touche correspondant au
seuil de vitesse retenu.
L'écran de sélection se referme après quelques
instants.
Ce seuil devient la nouvelle vitesse limite.
Pour modifier la valeur de vitesse limite à partir
de la vitesse proposée par la Reconnaissance
des panneaux :
F
l
a vitesse proposée est affichée au
combiné,
F
a
ppuyez une première fois sur la touche 5 ;
un message s'affiche pour confirmer la
demande de mémorisation,
F
a
ppuyez une seconde fois sur la touche 5
pour enregistrer la vitesse proposée.
La valeur s'affiche aussitôt comme nouvelle
consigne au combiné.
Dépassement temporaire de
la vitesse programmée
F Si vous souhaitez dépasser temporairement le seuil de vitesse programmé, appuyez
fortement sur la pédale d'accélérateur et
passez le point de résistance .
Lorsque le dépassement n'est pas dû à
l'action du conducteur (en cas de forte pente
par exemple), un signal sonore se déclenche
immédiatement. En cas de forte descente ou en cas de
forte accélération, le limiteur de vitesse
ne pourra pas empêcher le véhicule de
dépasser la vitesse programmée.
Vous pouvez être amené à freiner pour
maîtriser l'allure de votre véhicule.
Le limiteur se neutralise momentanément et la
vitesse programmée affichée clignote.
Si le dépassement dure de façon prolongée,
une alerte sonore finit par se déclencher.
Il suffit de relâcher la pédale d'accélérateur
pour revenir au-dessous de la vitesse
programmée.
Conduite

145

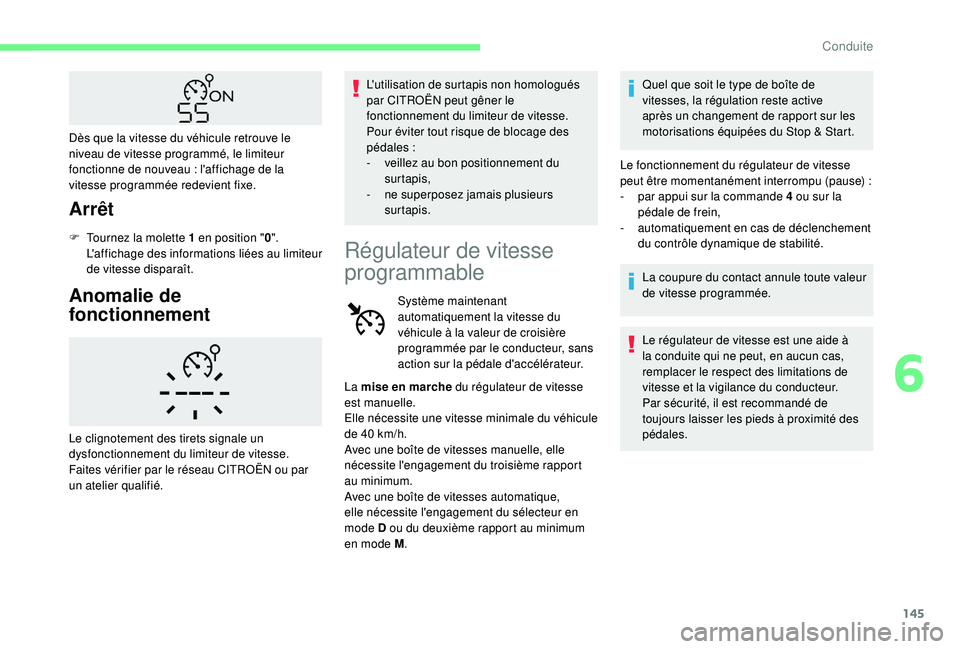

Arrêt
F Tournez la molette 1 en position "0".
L'affichage des informations liées au limiteur
de vitesse disparaît.
Anomalie de
fonctionnement
L'utilisation de surtapis non homologués
par CITROËN peut gêner le
fonctionnement du limiteur de vitesse.
Pour éviter tout risque de blocage des
pédales


:
-

v
eillez au bon positionnement du
surtapis,
-

n
e superposez jamais plusieurs
surtapis.
Le clignotement des tirets signale un
dysfonctionnement du limiteur de vitesse.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
Régulateur de vitesse
programmable
Système maintenant
automatiquement la vitesse du
véhicule à la valeur de croisière
programmée par le conducteur, sans
action sur la pédale d'accélérateur. Quel que soit le type de boîte de
vitesses, la régulation reste active
après un changement de rapport sur les
motorisations équipées du Stop & Start.
Le fonctionnement du régulateur de vitesse
peut être momentanément interrompu (pause) :
-
p
ar appui sur la commande 4 ou sur la
pédale de frein,
-
a
utomatiquement en cas de déclenchement
du contrôle dynamique de stabilité.
La coupure du contact annule toute valeur
de vitesse programmée.
Le régulateur de vitesse est une aide à
la conduite qui ne peut, en aucun cas,
remplacer le respect des limitations de
vitesse et la vigilance du conducteur.
Par sécurité, il est recommandé de
toujours laisser les pieds à proximité des
pédales.
La mise en marche du régulateur de vitesse
est manuelle.
Elle nécessite une vitesse minimale du véhicule
de 40

km/h.
Avec une boîte de vitesses manuelle, elle
nécessite l'engagement du troisième rapport
au minimum.
Avec une boîte de vitesses automatique,
elle nécessite l'engagement du sélecteur en
mode

D ou du deuxième rapport au minimum
en mode

M .
Dès que la vitesse du véhicule retrouve le
niveau de vitesse programmé, le limiteur
fonctionne de nouveau

: l'affichage de la
vitesse programmée redevient fixe.
6
Conduite

146

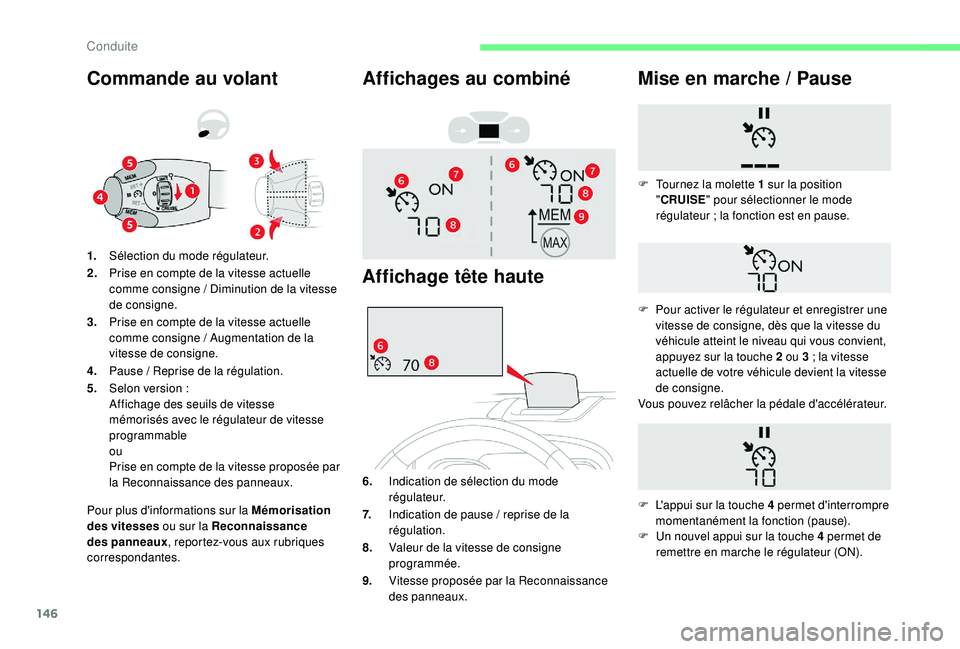

Commande au volant
Pour plus d'informations sur la Mémorisation
des vitesses ou sur la Reconnaissance
des panneaux , reportez-vous aux rubriques
correspondantes. 1. Sélection du mode régulateur.
2. Prise en compte de la vitesse actuelle
comme consigne / Diminution de la vitesse
de consigne.
3. Prise en compte de la vitesse actuelle
comme consigne / Augmentation de la
vitesse de consigne.
4. Pause / Reprise de la régulation.
5. Selon version

:
Affichage des seuils de vitesse
mémorisés avec le régulateur de vitesse
programmable
ou
Prise en compte de la vitesse proposée par
la Reconnaissance des panneaux.
Affichages au combiné
Affichage tête haute
6. Indication de sélection du mode
régulateur.
7. Indication de pause
/ reprise de la
régulation.
8. Valeur de la vitesse de consigne
programmée.
9. Vitesse proposée par la Reconnaissance
des panneaux.
Mise en marche / Pause
F Un nouvel appui sur la touche 4 permet de
remettre en marche le régulateur (ON).
F

T
ournez la molette 1 sur la position
" CRUISE " pour sélectionner le mode
régulateur ; la fonction est en pause.
F
P
our activer le régulateur et enregistrer une
vitesse de consigne, dès que la vitesse du
véhicule atteint le niveau qui vous convient,
appuyez sur la touche 2 ou 3 ; la vitesse
actuelle de votre véhicule devient la vitesse
de consigne.
Vous pouvez relâcher la pédale d'accélérateur.
F
L
'appui sur la touche 4 permet d'interrompre
momentanément la fonction (pause).
Conduite

147

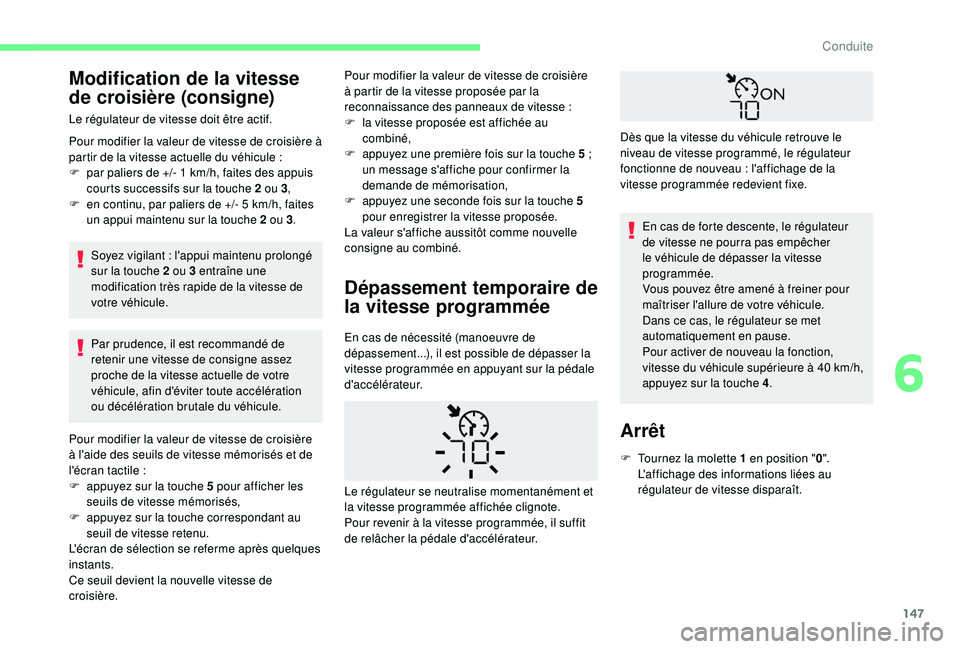

Modification de la vitesse
de croisière (consigne)
Le régulateur de vitesse doit être actif.
Pour modifier la valeur de vitesse de croisière à
partir de la vitesse actuelle du véhicule :
F

p
ar paliers de +/- 1 km/h, faites des appuis
courts successifs sur la touche 2 ou 3 ,
F

e
n continu, par paliers de +/- 5 km/h, faites
un appui maintenu sur la touche 2 ou 3 .
Soyez vigilant
: l'appui maintenu prolongé
sur la touche 2 ou 3 entraîne une
modification très rapide de la vitesse de
votre véhicule.
Par prudence, il est recommandé de
retenir une vitesse de consigne assez
proche de la vitesse actuelle de votre
véhicule, afin d'éviter toute accélération
ou décélération brutale du véhicule.
Pour modifier la valeur de vitesse de croisière
à l'aide des seuils de vitesse mémorisés et de
l'écran tactile


:
F

a
ppuyez sur la touche 5 pour afficher les
seuils de vitesse mémorisés,
F

a
ppuyez sur la touche correspondant au
seuil de vitesse retenu.
L'écran de sélection se referme après quelques
instants.
Ce seuil devient la nouvelle vitesse de
croisière. Pour modifier la valeur de vitesse de croisière
à partir de la vitesse proposée par la
reconnaissance des panneaux de vitesse
:
F l a vitesse proposée est affichée au
combiné,
F

a
ppuyez une première fois sur la touche 5 ;
un message s'affiche pour confirmer la
demande de mémorisation,
F

a
ppuyez une seconde fois sur la touche 5
pour enregistrer la vitesse proposée.
La valeur s'affiche aussitôt comme nouvelle
consigne au combiné.
Dépassement temporaire de
la vitesse programmée
En cas de nécessité (manoeuvre de
dépassement...), il est possible de dépasser la
vitesse programmée en appuyant sur la pédale
d'accélérateur. En cas de forte descente, le régulateur
de vitesse ne pourra pas empêcher
le véhicule de dépasser la vitesse
programmée.
Vous pouvez être amené à freiner pour
maîtriser l'allure de votre véhicule.
Dans ce cas, le régulateur se met
automatiquement en pause.
Pour activer de nouveau la fonction,
vitesse du véhicule supérieure à 40
km/h,
appuyez sur la touche 4 .
Arrêt
F Tournez la molette 1 en position " 0".
L'affichage des informations liées au
régulateur de vitesse disparaît.
Le régulateur se neutralise momentanément et
la vitesse programmée affichée clignote.
Pour revenir à la vitesse programmée, il suffit
de relâcher la pédale d'accélérateur. Dès que la vitesse du véhicule retrouve le
niveau de vitesse programmé, le régulateur
fonctionne de nouveau
: l'affichage de la
vitesse programmée redevient fixe.
6
Conduite

148

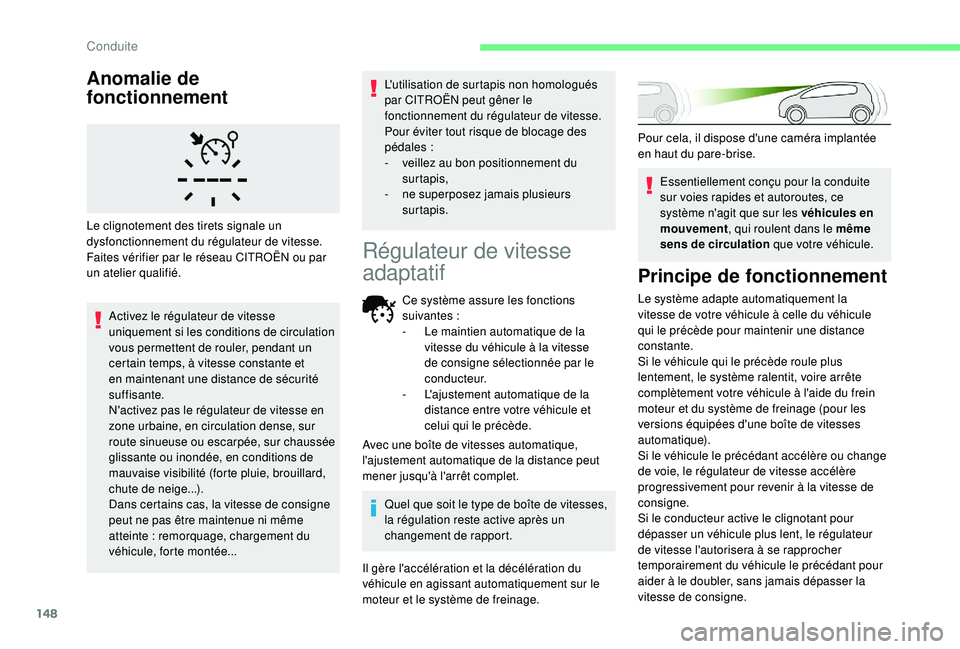

Anomalie de
fonctionnement
Activez le régulateur de vitesse
uniquement si les conditions de circulation
vous permettent de rouler, pendant un
certain temps, à vitesse constante et
en maintenant une distance de sécurité
suffisante.
N'activez pas le régulateur de vitesse en
zone urbaine, en circulation dense, sur
route sinueuse ou escarpée, sur chaussée
glissante ou inondée, en conditions de
mauvaise visibilité (forte pluie, brouillard,
chute de neige...).
Dans certains cas, la vitesse de consigne
peut ne pas être maintenue ni même
atteinte : remorquage, chargement du
véhicule, forte montée... L'utilisation de surtapis non homologués
par CITROËN peut gêner le
fonctionnement du régulateur de vitesse.
Pour éviter tout risque de blocage des
pédales


:
-
v
eillez au bon positionnement du
surtapis,
-
n
e superposez jamais plusieurs
surtapis.
Le clignotement des tirets signale un
dysfonctionnement du régulateur de vitesse.
Faites vérifier par le réseau CITROËN ou par
un atelier qualifié.
Ce système assure les fonctions
suivantes :
- L e maintien automatique de la
vitesse du véhicule à la vitesse
de consigne sélectionnée par le
c o n d u c t e u r.
-

L
'ajustement automatique de la
distance entre votre véhicule et
celui qui le précède.
Quel que soit le type de boîte de vitesses,
la régulation reste active après un
changement de rapport.
Il gère l'accélération et la décélération du
véhicule en agissant automatiquement sur le
moteur et le système de freinage.
Régulateur de vitesse
adaptatif
Avec une boîte de vitesses automatique,
l'ajustement automatique de la distance peut
mener jusqu'à l'arrêt complet. Pour cela, il dispose d'une caméra implantée
en haut du pare-brise.
Principe de fonctionnement
Le système adapte automatiquement la
vitesse de votre véhicule à celle du véhicule
qui le précède pour maintenir une distance
constante.
Si le véhicule qui le précède roule plus
lentement, le système ralentit, voire arrête
complètement votre véhicule à l'aide du frein
moteur et du système de freinage (pour les
versions équipées d'une boîte de vitesses
automatique).
Si le véhicule le précédant accélère ou change
de voie, le régulateur de vitesse accélère
progressivement pour revenir à la vitesse de
consigne.
Si le conducteur active le clignotant pour
dépasser un véhicule plus lent, le régulateur
de vitesse l'autorisera à se rapprocher
temporairement du véhicule le précédant pour
aider à le doubler, sans jamais dépasser la
vitesse de consigne.Essentiellement conçu pour la conduite
sur voies rapides et autoroutes, ce
système n'agit que sur les véhicules en
mouvement
, qui roulent dans le même
sens de circulation que votre véhicule.
Conduite
