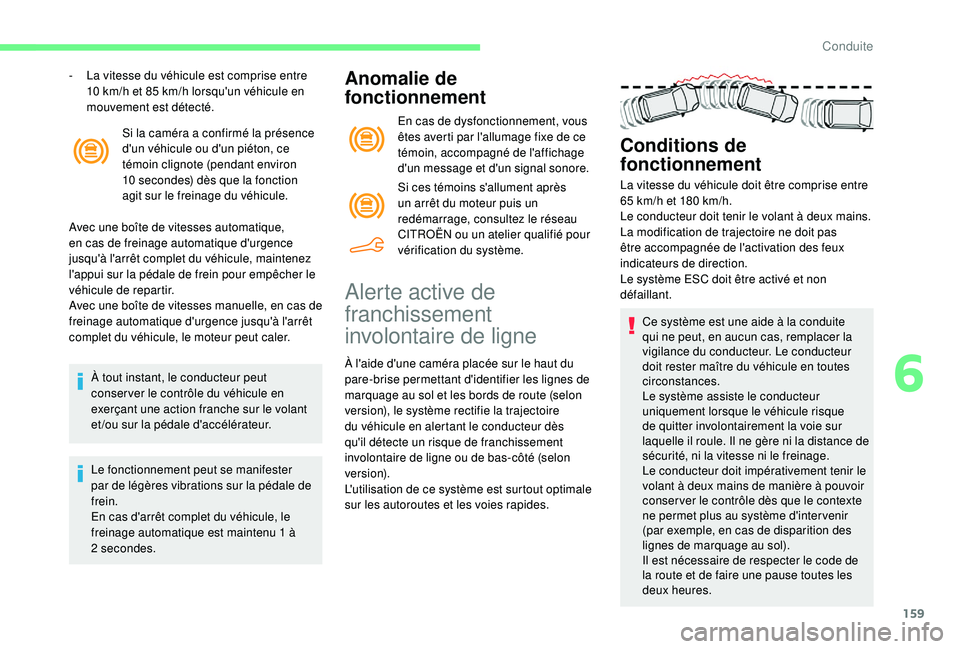

159
Si la caméra a confirmé la présence
d'un véhicule ou d'un piéton, ce
témoin clignote (pendant environ
10 secondes) dès que la fonction
agit sur le freinage du véhicule.
Avec une boîte de vitesses automatique,
en cas de freinage automatique d'urgence
jusqu'à l'arrêt complet du véhicule, maintenez
l'appui sur la pédale de frein pour empêcher le
véhicule de repartir.
Avec une boîte de vitesses manuelle, en cas de
freinage automatique d'urgence jusqu'à l'arrêt
complet du véhicule, le moteur peut caler.
À tout instant, le conducteur peut
conser ver le contrôle du véhicule en
exerçant une action franche sur le volant
et /ou sur la pédale d'accélérateur.
Le fonctionnement peut se manifester
par de légères vibrations sur la pédale de
frein.
En cas d'arrêt complet du véhicule, le
freinage automatique est maintenu 1 à
2


secondes.
Alerte active de
franchissement
involontaire de ligne
À l'aide d'une caméra placée sur le haut du
pare-brise permettant d'identifier les lignes de
marquage au sol et les bords de route (selon
version), le système rectifie la trajectoire
du véhicule en alertant le conducteur dès
qu'il détecte un risque de franchissement
involontaire de ligne ou de bas-côté (selon
ve r s i o n).
L'utilisation de ce système est surtout optimale
sur les autoroutes et les voies rapides.
Conditions de
fonctionnement
La vitesse du véhicule doit être comprise entre
65 km/h et 180 km/h.
Le conducteur doit tenir le volant à deux mains.
La modification de trajectoire ne doit pas
être accompagnée de l'activation des feux
indicateurs de direction.
Le système ESC doit être activé et non
défaillant.
Ce système est une aide à la conduite
qui ne peut, en aucun cas, remplacer la
vigilance du conducteur. Le conducteur
doit rester maître du véhicule en toutes
circonstances.
Le système assiste le conducteur
uniquement lorsque le véhicule risque
de quitter involontairement la voie sur
laquelle il roule. Il ne gère ni la distance de
sécurité, ni la vitesse ni le freinage.
Le conducteur doit impérativement tenir le
volant à deux mains de manière à pouvoir
conser ver le contrôle dès que le contexte
ne permet plus au système d'inter venir
(par exemple, en cas de disparition des
lignes de marquage au sol).
Il est nécessaire de respecter le code de
la route et de faire une pause toutes les
deux heures.
Anomalie de
fonctionnement
En cas de dysfonctionnement, vous
êtes averti par l'allumage fixe de ce
témoin, accompagné de l'affichage
d'un message et d'un signal sonore.
Si ces témoins s'allument après
un arrêt du moteur puis un
redémarrage, consultez le réseau
CITROËN ou un atelier qualifié pour
vérification du système.
-

L

a vitesse du véhicule est comprise entre
10

km/h et 85

km/h lorsqu'un véhicule en
mouvement est détecté.
6
Conduite

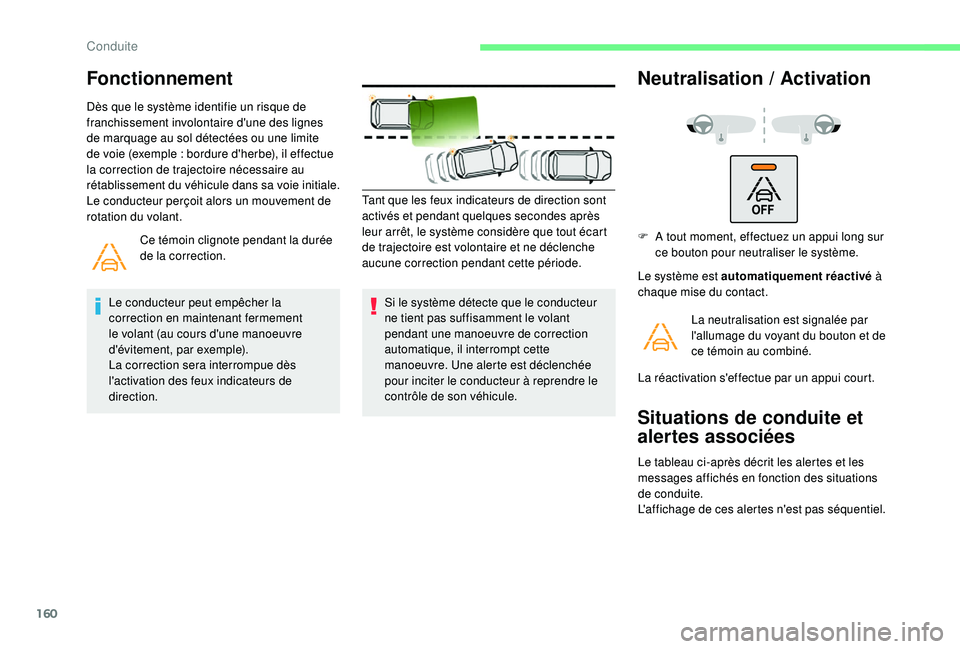

160
Fonctionnement
Dès que le système identifie un risque de
franchissement involontaire d'une des lignes
de marquage au sol détectées ou une limite
de voie (exemple : bordure d'herbe), il effectue
la correction de trajectoire nécessaire au
rétablissement du véhicule dans sa voie initiale.
Le conducteur perçoit alors un mouvement de
rotation du volant.
Ce témoin clignote pendant la durée
de la correction.
Le conducteur peut empêcher la
correction en maintenant fermement
le volant (au cours d'une manoeuvre
d'évitement, par exemple).
La correction sera interrompue dès
l'activation des feux indicateurs de
direction. Si le système détecte que le conducteur
ne tient pas suffisamment le volant
pendant une manoeuvre de correction
automatique, il interrompt cette
manoeuvre. Une alerte est déclenchée
pour inciter le conducteur à reprendre le
contrôle de son véhicule.
Neutralisation /
Activation
Le système est automatiquement réactivé à
chaque mise du contact.
Situations de conduite et
alertes associées
Le tableau ci-après décrit les alertes et les
messages affichés en fonction des situations
de conduite.
L'affichage de ces alertes n'est pas séquentiel.
Tant que les feux indicateurs de direction sont
activés et pendant quelques secondes après
leur arrêt, le système considère que tout écart
de trajectoire est volontaire et ne déclenche
aucune correction pendant cette période.
F
A t
out moment, effectuez un appui long sur
ce bouton pour neutraliser le système.
La neutralisation est signalée par
l'allumage du voyant du bouton et de
ce témoin au combiné.
La réactivation s'effectue par un appui court.
Conduite

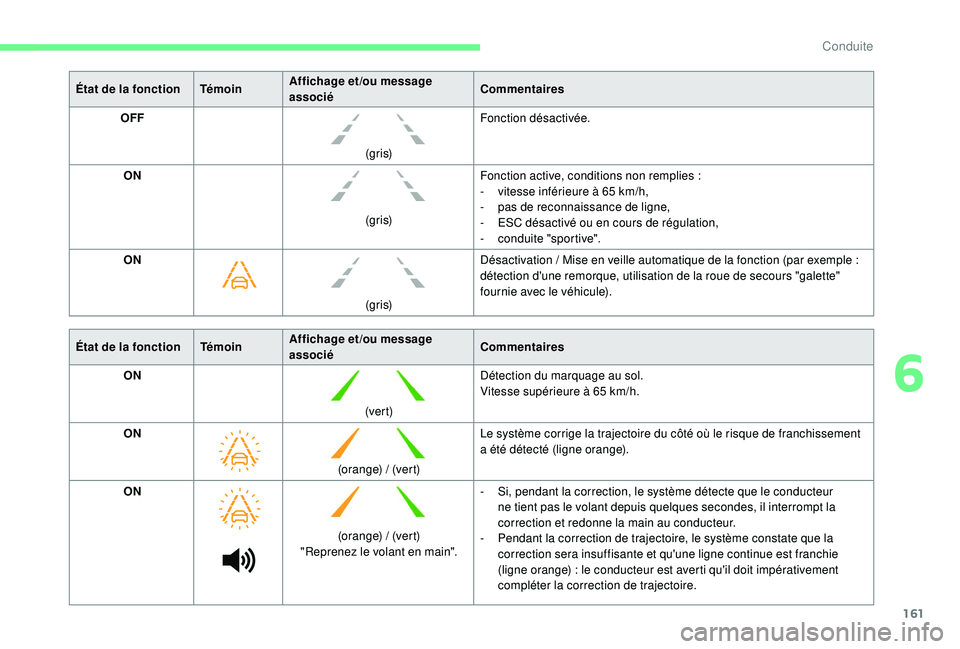

161
État de la fonction TémoinAffichage et /ou message
associéCommentaires
OFF
(g r i s)Fonction désactivée.
ON (g r i s)Fonction active, conditions non remplies


:
-

v
itesse inférieure à 65 km/h,
-

p
as de reconnaissance de ligne,
-

ES
C désactivé ou en cours de régulation,
-

c
onduite "sportive".
ON
(g r i s)Désactivation
/ Mise en veille automatique de la fonction (par exemple :
détection d'une remorque, utilisation de la roue de secours "galette"
fournie avec le véhicule).
État de la fonction Témoin Affichage et /ou message
associéCommentaires
ON
(ver t)Détection du marquage au sol.
Vitesse supérieure à 65
km/h.
ON (orange)
/ (vert)Le système corrige la trajectoire du côté où le risque de franchissement
a été détecté (ligne orange).
ON
(orange)
/ (vert)
"Reprenez le volant en main". -

S
i, pendant la correction, le système détecte que le conducteur
ne tient pas le volant depuis quelques
secondes, il interrompt la
correction et redonne la main au conducteur.
-

Pe
ndant la correction de trajectoire, le système constate que la
correction sera insuffisante et qu'une ligne continue est franchie
(ligne orange)
: le conducteur est averti qu'il doit impérativement
compléter la correction de trajectoire.
6
Conduite

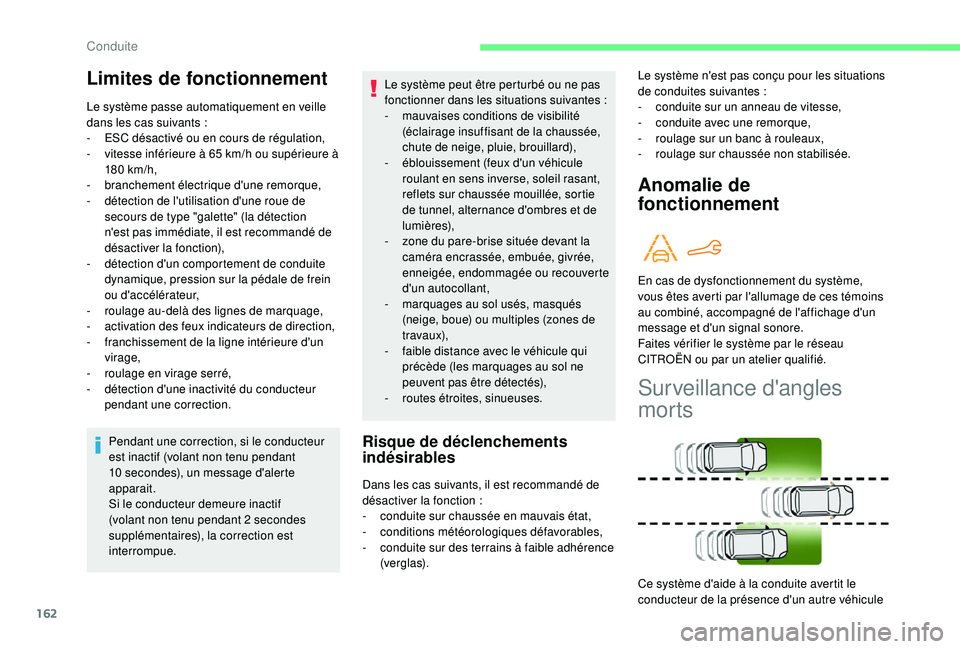

162
Pendant une correction, si le conducteur
est inactif (volant non tenu pendant
10 secondes), un message d'alerte
apparait.
Si le conducteur demeure inactif
(volant non tenu pendant 2
secondes
supplémentaires), la correction est
interrompue.Risque de déclenchements
indésirables
Dans les cas suivants, il est recommandé de
désactiver la fonction :
-

c
onduite sur chaussée en mauvais état,
-
c

onditions météorologiques défavorables,
-

c
onduite sur des terrains à faible adhérence
(ve r g l a s).
Anomalie de
fonctionnement
Surveillance d'angles
morts
Limites de fonctionnement
Le système passe automatiquement en veille
dans les cas suivants :
-

ES
C désactivé ou en cours de régulation,
-

v
itesse inférieure à 65 km/h ou supérieure à
180


km/h,
-

b
ranchement électrique d'une remorque,
-

d
étection de l'utilisation d'une roue de
secours de type "galette" (la détection
n'est pas immédiate, il est recommandé de
désactiver la fonction),
-

d
étection d'un comportement de conduite
dynamique, pression sur la pédale de frein
ou d'accélérateur,
-

r
oulage au-delà des lignes de marquage,
-

a
ctivation des feux indicateurs de direction,
-

f
ranchissement de la ligne intérieure d'un
virage,
-

r
oulage en virage serré,
-

d
étection d'une inactivité du conducteur
pendant une correction. Le système n'est pas conçu pour les situations
de conduites suivantes
:
- c onduite sur un anneau de vitesse,
-

c
onduite avec une remorque,
-

r
oulage sur un banc à rouleaux,
-

r
oulage sur chaussée non stabilisée.
En cas de dysfonctionnement du système,
vous êtes averti par l'allumage de ces témoins
au combiné, accompagné de l'affichage d'un
message et d'un signal sonore.
Faites vérifier le système par le réseau
CITROËN ou par un atelier qualifié.
Ce système d'aide à la conduite avertit le
conducteur de la présence d'un autre véhicule
Le système peut être perturbé ou ne pas
fonctionner dans les situations suivantes
:
- m auvaises conditions de visibilité
(éclairage insuffisant de la chaussée,
chute de neige, pluie, brouillard),
-
éb

louissement (feux d'un véhicule
roulant en sens inverse, soleil rasant,
reflets sur chaussée mouillée, sortie
de tunnel, alternance d'ombres et de
lumières),
-

z
one du pare-brise située devant la
caméra encrassée, embuée, givrée,
enneigée, endommagée ou recouverte
d'un autocollant,
-

m
arquages au sol usés, masqués
(neige, boue) ou multiples (zones de
travaux),
-

f
aible distance avec le véhicule qui
précède (les marquages au sol ne
peuvent pas être détectés),
-
r

outes étroites, sinueuses.

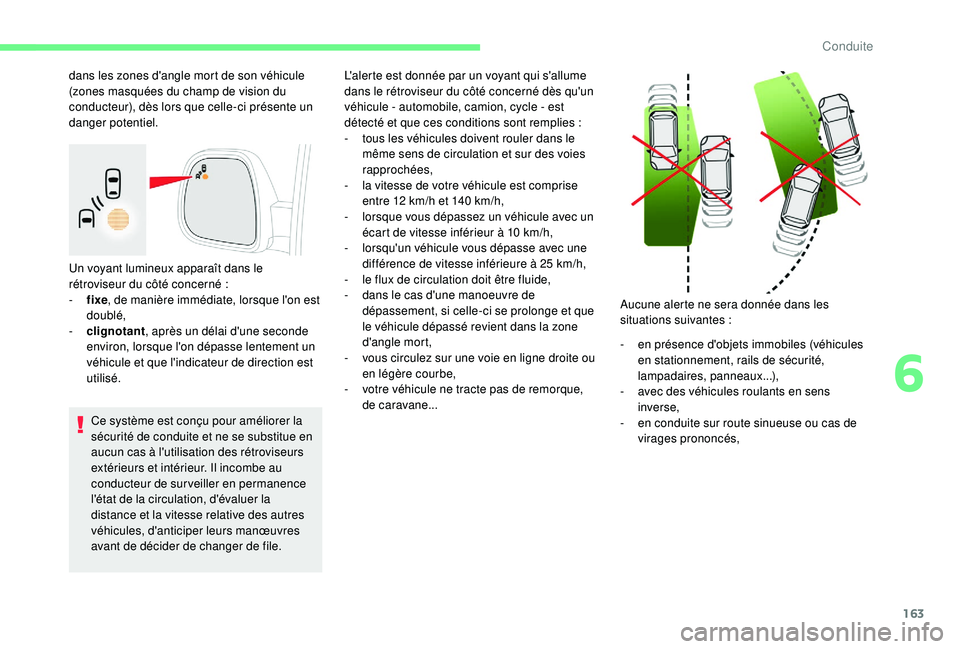

Conduite

163
Un voyant lumineux apparaît dans le
rétroviseur du côté concerné :
-

f
ixe, de manière immédiate, lorsque l'on est
doublé,
-

c
lignotant , après un délai d'une
seconde
environ, lorsque l'on dépasse lentement un
véhicule et que l'indicateur de direction est
utilisé.
Ce système est conçu pour améliorer la
sécurité de conduite et ne se substitue en
aucun cas à l'utilisation des rétroviseurs
extérieurs et intérieur. Il incombe au
conducteur de surveiller en permanence
l'état de la circulation, d'évaluer la
distance et la vitesse relative des autres
véhicules, d'anticiper leurs manœuvres
avant de décider de changer de file. L'alerte est donnée par un voyant qui s'allume
dans le rétroviseur du côté concerné dès qu'un
véhicule - automobile, camion, cycle - est
détecté et que ces conditions sont remplies
:
-
t
ous les véhicules doivent rouler dans le
même sens de circulation et sur des voies
rapprochées,
-
l
a vitesse de votre véhicule est comprise
entre 12 km/h et 140 km/h,
-
l
orsque vous dépassez un véhicule avec un
écart de vitesse inférieur à 10 km/h,
-
l
orsqu'un véhicule vous dépasse avec une
différence de vitesse inférieure à 25 km/h,
- l e flux de circulation doit être fluide,
-

d
ans le cas d'une manoeuvre de
dépassement, si celle-ci se prolonge et que
le véhicule dépassé revient dans la zone
d'angle mort,
-

v
ous circulez sur une voie en ligne droite ou
en légère courbe,
-

v
otre véhicule ne tracte pas de remorque,
de caravane...
dans les zones d'angle mort de son véhicule
(zones masquées du champ de vision du
conducteur), dès lors que celle-ci présente un
danger potentiel.
Aucune alerte ne sera donnée dans les
situations suivantes

:
-

e
n présence d'objets immobiles (véhicules
en stationnement, rails de sécurité,
lampadaires, panneaux...),
-

a
vec des véhicules roulants en sens
inverse,
-

e
n conduite sur route sinueuse ou cas de
virages prononcés,
6
Conduite

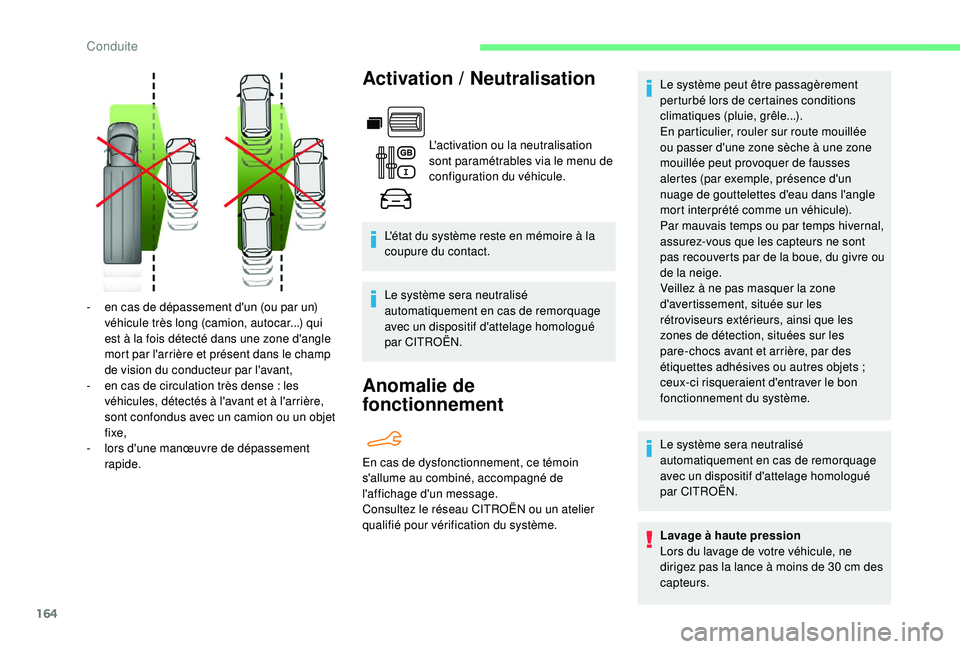

164
Activation / Neutralisation
L'activation ou la neutralisation
sont paramétrables via le menu de
configuration du véhicule.
L'état du système reste en mémoire à la
coupure du contact.
Le système sera neutralisé
automatiquement en cas de remorquage
avec un dispositif d'attelage homologué
par CITROËN.
Anomalie de
fonctionnement
Le système peut être passagèrement
perturbé lors de certaines conditions
climatiques (pluie, grêle...).
En particulier, rouler sur route mouillée
ou passer d'une zone sèche à une zone
mouillée peut provoquer de fausses
alertes (par exemple, présence d'un
nuage de gouttelettes d'eau dans l'angle
mort interprété comme un véhicule).
Par mauvais temps ou par temps hivernal,
assurez-vous que les capteurs ne sont
pas recouverts par de la boue, du givre ou
de la neige.
Veillez à ne pas masquer la zone
d'avertissement, située sur les
rétroviseurs extérieurs, ainsi que les
zones de détection, situées sur les
pare-chocs avant et arrière, par des
étiquettes adhésives ou autres objets
;
ceux-ci risqueraient d'entraver le bon
fonctionnement du système.
Le système sera neutralisé
automatiquement en cas de remorquage
avec un dispositif d'attelage homologué
par CITROËN.
Lavage à haute pression
Lors du lavage de votre véhicule, ne
dirigez pas la lance à moins de 30
cm des
capteurs.
-

e

n cas de dépassement d'un (ou par un)
véhicule très long (camion, autocar...) qui
est à la fois détecté dans une zone d'angle
mort par l'arrière et présent dans le champ
de vision du conducteur par l'avant,
-

e

n cas de circulation très dense

: les
véhicules, détectés à l'avant et à l'arrière,
sont confondus avec un camion ou un objet
fixe,
-

l

ors d'une manœuvre de dépassement
rapide. En cas de dysfonctionnement, ce témoin
s'allume au combiné, accompagné de
l'affichage d'un message.
Consultez le réseau CITROËN ou un atelier
qualifié pour vérification du système.
Conduite

165

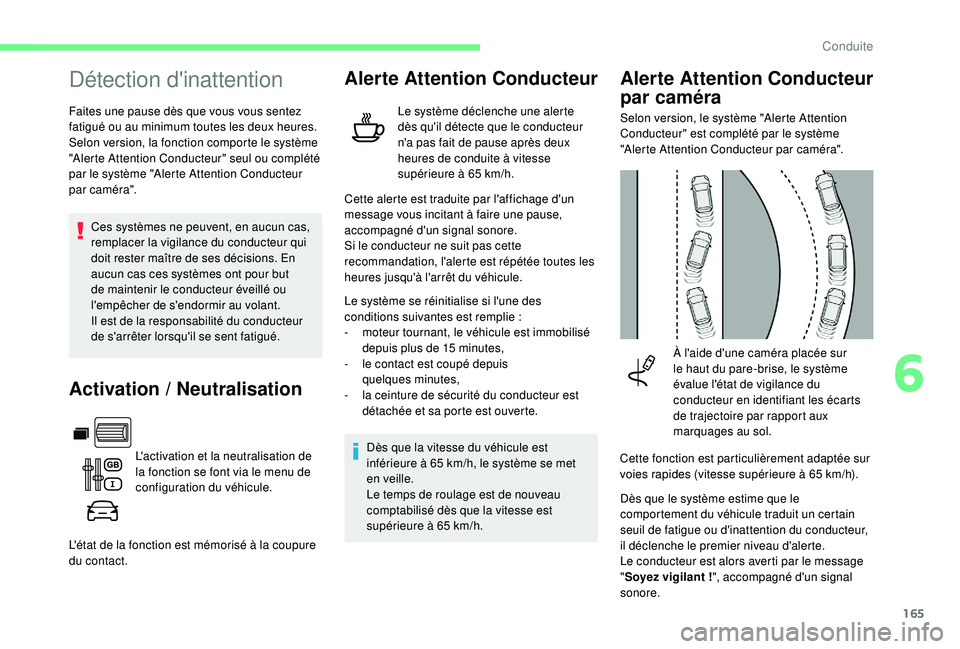

Détection d'inattention
Faites une pause dès que vous vous sentez
fatigué ou au minimum toutes les deux heures.
Selon version, la fonction comporte le système
"Alerte Attention Conducteur" seul ou complété
par le système "Alerte Attention Conducteur
par caméra".Ces systèmes ne peuvent, en aucun cas,
remplacer la vigilance du conducteur qui
doit rester maître de ses décisions. En
aucun cas ces systèmes ont pour but
de maintenir le conducteur éveillé ou
l'empêcher de s'endormir au volant.
Il est de la responsabilité du conducteur
de s'arrêter lorsqu'il se sent fatigué.
Activation / N eutralisation
L'activation et la neutralisation de
la fonction se font via le menu de
configuration du véhicule.
L'état de la fonction est mémorisé à la coupure
du contact.
Alerte Attention Conducteur
Le système déclenche une alerte
dès qu'il détecte que le conducteur
n'a pas fait de pause après deux
heures de conduite à vitesse
supérieure à 65
km/h.
Dès que la vitesse du véhicule est
inférieure à 65
km/h, le système se met
en veille.
Le temps de roulage est de nouveau
comptabilisé dès que la vitesse est
supérieure à 65
km/h.
Alerte Attention Conducteur
par caméra
Selon version, le système "Alerte Attention
Conducteur" est complété par le système
"Alerte Attention Conducteur par caméra".À l'aide d'une caméra placée sur
le haut du pare-brise, le système
évalue l'état de vigilance du
conducteur en identifiant les écarts
de trajectoire par rapport aux
marquages au sol.
Cette fonction est particulièrement adaptée sur
voies rapides (vitesse supérieure à 65
km/h).
Cette alerte est traduite par l'affichage d'un
message vous incitant à faire une pause,
accompagné d'un signal sonore.
Si le conducteur ne suit pas cette
recommandation, l'alerte est répétée toutes les
heures jusqu'à l'arrêt du véhicule.
Le système se réinitialise si l'une des
conditions suivantes est remplie

:
-

m

oteur tournant, le véhicule est immobilisé
depuis plus de 15

minutes,
-

l

e contact est coupé depuis
quelques


minutes,
-

l

a ceinture de sécurité du conducteur est
détachée et sa porte est ouverte.
Dès que le système estime que le
comportement du véhicule traduit un certain
seuil de fatigue ou d'inattention du conducteur,
il déclenche le premier niveau d'alerte.
Le conducteur est alors averti par le message
"Soyez vigilant


!", accompagné d'un signal
sonore.
6
Conduite

166
Le système peut être perturbé ou ne pas
fonctionner dans les situations suivantes :
-

m
auvaises conditions de visibilité
(éclairage insuffisant de la chaussée,
chutes de neige, forte pluie, brouillard
dense,


...),
-
éb

louissement (feux d'un véhicule
roulant en sens inverse, soleil rasant,
reflets sur chaussée mouillée, sortie
de tunnel, alternance d'ombres et de
lumières,


...),
-

z
one du pare-brise située devant la
caméra
: encrassée, embuée, givrée,
enneigée, endommagée ou recouverte
d'un autocollant,
-

m
arquages au sol absents, usés,
masqués (neige, boue) ou multiples
(zones de travaux,
...),
-

f
aible distance avec le véhicule qui
précède (marquages au sol non
détectés),
-

r
outes étroites, sinueuses, ...Nettoyez régulièrement le pare-brise,
en particulier la zone située devant la
caméra.
La face interne du pare-brise peut
être également embuée au niveau de
la caméra. Par temps humide et froid,
désembuez régulièrement le pare-brise.
Ne laissez pas la neige s'accumuler sur
le capot moteur ou sur le toit du véhicule,
car elle pourrait masquer la caméra de
détection.
Dans certaines conditions de conduite
(chaussée dégradée ou par vent fort),
le système peut émettre des alertes
indépendamment de l'état de vigilance du
c o n d u c t e u r.

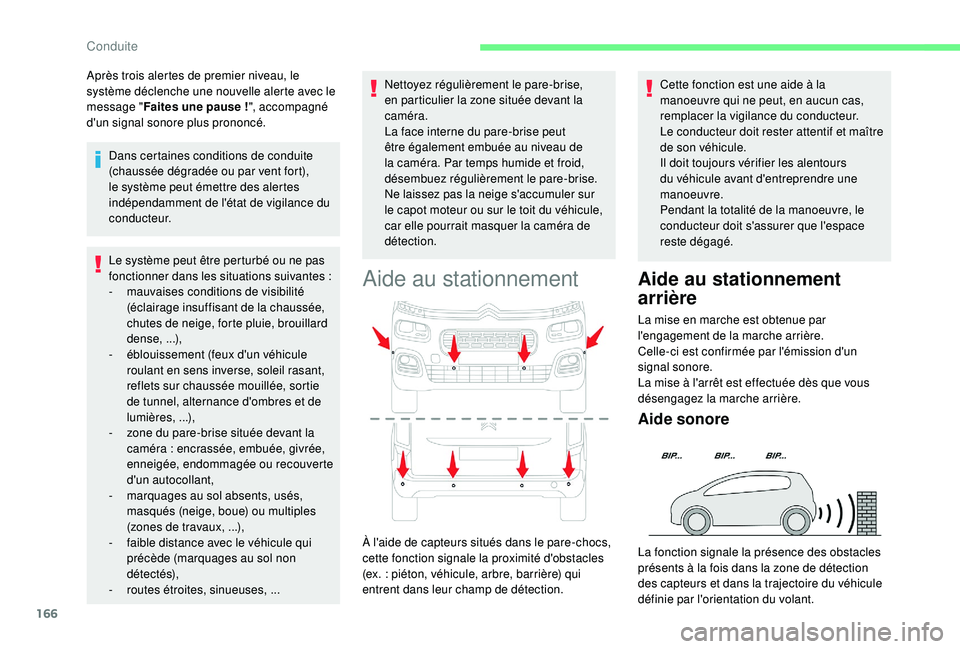

Après trois alertes de premier niveau, le
système déclenche une nouvelle alerte avec le
message "
Faites une pause !
", accompagné
d'un signal sonore plus prononcé.
Aide au stationnement
Cette fonction est une aide à la
manoeuvre qui ne peut, en aucun cas,
remplacer la vigilance du conducteur.
Le conducteur doit rester attentif et maître
de son véhicule.
Il doit toujours vérifier les alentours
du véhicule avant d'entreprendre une
manoeuvre.
Pendant la totalité de la manoeuvre, le
conducteur doit s'assurer que l'espace
reste dégagé.
À l'aide de capteurs situés dans le pare-chocs,
cette fonction signale la proximité d'obstacles
(ex.

: piéton, véhicule, arbre, barrière) qui
entrent dans leur champ de détection.
Aide au stationnement
arrière
La mise en marche est obtenue par
l'engagement de la marche arrière.
Celle-ci est confirmée par l'émission d'un
signal sonore.
La mise à l'arrêt est effectuée dès que vous
désengagez la marche arrière.
Aide sonore
La fonction signale la présence des obstacles
présents à la fois dans la zone de détection
des capteurs et dans la trajectoire du véhicule
définie par l'orientation du volant.
Conduite

167

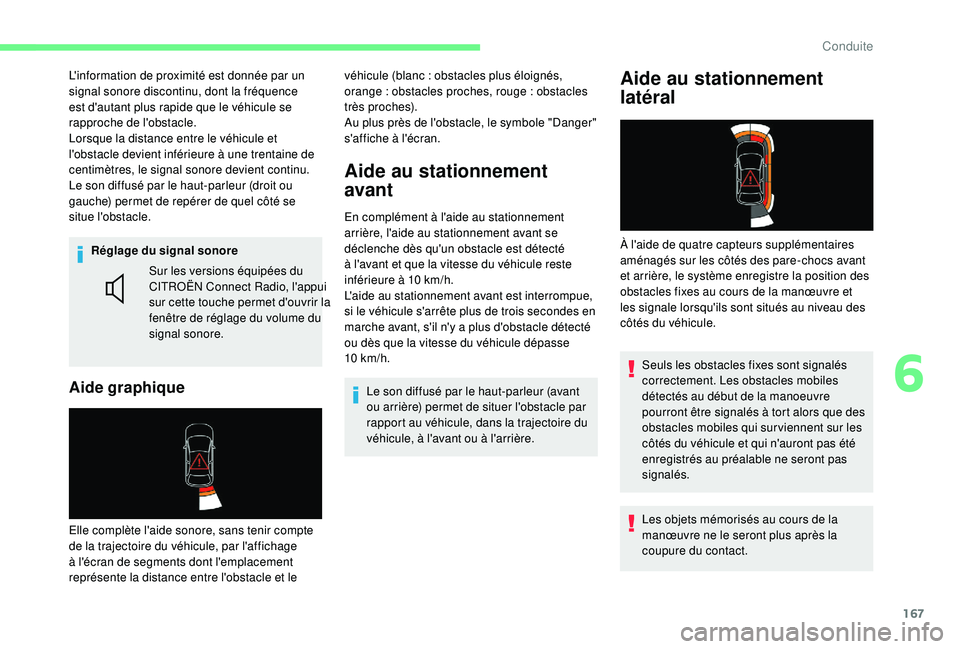

Réglage du signal sonore
Aide graphique
Sur les versions équipées du
CITROËN Connect Radio, l'appui
sur cette touche permet d'ouvrir la
fenêtre de réglage du volume du
signal sonore.
Elle complète l'aide sonore, sans tenir compte
de la trajectoire du véhicule, par l'affichage
à l'écran de segments dont l'emplacement
représente la distance entre l'obstacle et le
Aide au stationnement
avant
En complément à l'aide au stationnement
arrière, l'aide au stationnement avant se
déclenche dès qu'un obstacle est détecté
à l'avant et que la vitesse du véhicule reste
inférieure à 10 km/h.
L'aide au stationnement avant est interrompue,
si le véhicule s'arrête plus de trois secondes en
marche avant, s'il n'y a plus d'obstacle détecté
ou dès que la vitesse du véhicule dépasse
10


km/h.Le son diffusé par le haut-parleur (avant
ou arrière) permet de situer l'obstacle par
rapport au véhicule, dans la trajectoire du
véhicule, à l'avant ou à l'arrière.
Aide au stationnement
latéral
À l'aide de quatre capteurs supplémentaires
aménagés sur les côtés des pare-chocs avant
et arrière, le système enregistre la position des
obstacles fixes au cours de la manœuvre et
les signale lorsqu'ils sont situés au niveau des
côtés du véhicule.
L'information de proximité est donnée par un
signal sonore discontinu, dont la fréquence
est d'autant plus rapide que le véhicule se
rapproche de l'obstacle.
Lorsque la distance entre le véhicule et
l'obstacle devient inférieure à une trentaine de
centimètres, le signal sonore devient continu.
Le son diffusé par le haut-parleur (droit ou
gauche) permet de repérer de quel côté se
situe l'obstacle.
véhicule (blanc

: obstacles plus éloignés,
orange

: obstacles proches, rouge

: obstacles
très proches).
Au plus près de l'obstacle, le symbole "Danger"
s'affiche à l'écran.
Seuls les obstacles fixes sont signalés
correctement. Les obstacles mobiles
détectés au début de la manoeuvre
pourront être signalés à tort alors que des
obstacles mobiles qui sur viennent sur les
côtés du véhicule et qui n'auront pas été
enregistrés au préalable ne seront pas
signalés.
Les objets mémorisés au cours de la
manœuvre ne le seront plus après la
coupure du contact.
6
Conduite

168

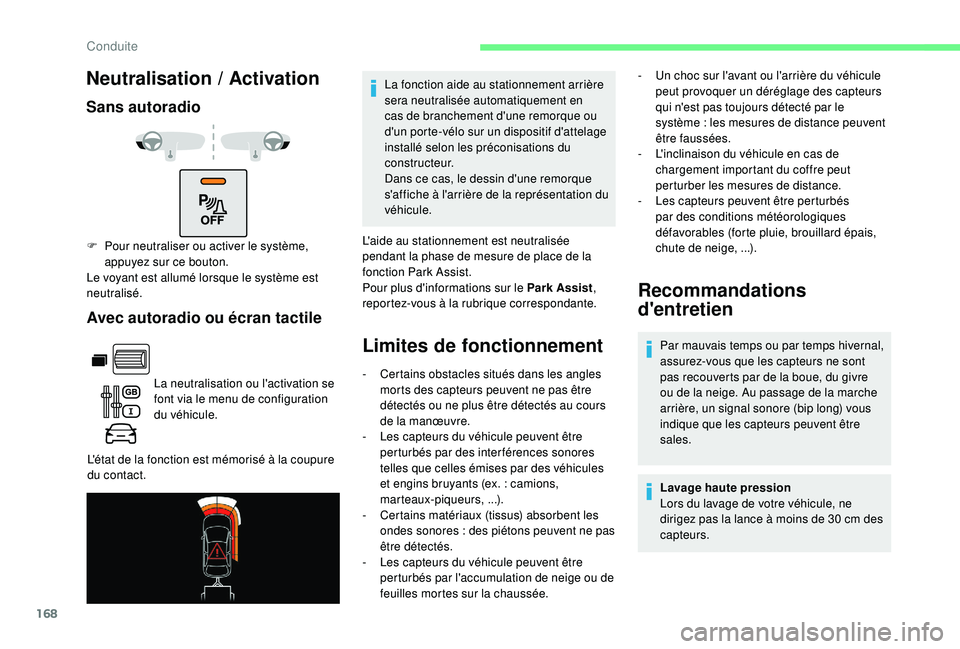

Neutralisation / Activation
Sans autoradio
Avec autoradio ou écran tactile
La neutralisation ou l'activation se
font via le menu de configuration
du véhicule.
L'état de la fonction est mémorisé à la coupure
du contact.
F

P

our neutraliser ou activer le système,
appuyez sur ce bouton.
Le voyant est allumé lorsque le système est
neutralisé. L'aide au stationnement est neutralisée
pendant la phase de mesure de place de la
fonction Park Assist.
Pour plus d'informations sur le Park Assist
,
reportez-vous à la rubrique correspondante.
Limites de fonctionnement
La fonction aide au stationnement arrière
sera neutralisée automatiquement en
cas de branchement d'une remorque ou
d'un porte-vélo sur un dispositif d'attelage
installé selon les préconisations du
constructeur.
Dans ce cas, le dessin d'une remorque
s'affiche à l'arrière de la représentation du
véhicule.
-

C
ertains obstacles situés dans les angles
morts des capteurs peuvent ne pas être
détectés ou ne plus être détectés au cours
de la manœuvre.
-

L
es capteurs du véhicule peuvent être
perturbés par des inter férences sonores
telles que celles émises par des véhicules
et engins bruyants (ex.
: camions,
marteaux-piqueurs,


...).
-

C
ertains matériaux (tissus) absorbent les
ondes sonores
: des piétons peuvent ne pas
être détectés.
-

L
es capteurs du véhicule peuvent être
perturbés par l'accumulation de neige ou de
feuilles mortes sur la chaussée.
Recommandations
d'entretien
Par mauvais temps ou par temps hivernal,
assurez-vous que les capteurs ne sont
pas recouverts par de la boue, du givre
ou de la neige. Au passage de la marche
arrière, un signal sonore (bip long) vous
indique que les capteurs peuvent être
sales.
Lavage haute pression
Lors du lavage de votre véhicule, ne
dirigez pas la lance à moins de 30
cm des
capteurs.
-

U
n choc sur l'avant ou l'arrière du véhicule
peut provoquer un déréglage des capteurs
qui n'est pas toujours détecté par le
système : les mesures de distance peuvent
être faussées.
-

L
'inclinaison du véhicule en cas de
chargement important du coffre peut
perturber les mesures de distance.
-

L
es capteurs peuvent être perturbés
par des conditions météorologiques
défavorables (forte pluie, brouillard épais,
chute de neige, ...).
Conduite
