179

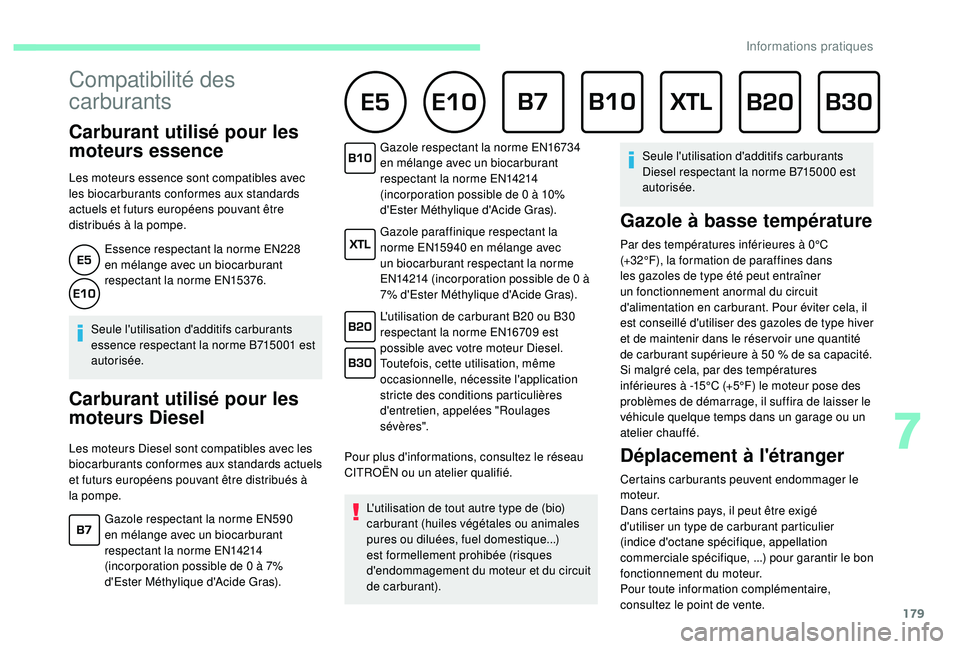

Compatibilité des
carburants
Carburant utilisé pour les
moteurs essence
Les moteurs essence sont compatibles avec
les biocarburants conformes aux standards
actuels et futurs européens pouvant être
distribués à la pompe.Essence respectant la norme EN228
en mélange avec un biocarburant
respectant la norme EN15376.
Seule l'utilisation d'additifs carburants
essence respectant la norme B715001 est
autorisée.
Carburant utilisé pour les
moteurs Diesel
Gazole respectant la norme EN16734
en mélange avec un biocarburant
respectant la norme EN14214
(incorporation possible de 0 à 10%
d'Ester Méthylique d'Acide Gras).
Gazole paraffinique respectant la
norme EN15940 en mélange avec
un biocarburant respectant la norme
EN14214 (incorporation possible de 0 à
7% d'Ester Méthylique d'Acide Gras).
L'utilisation de carburant B20 ou B30
respectant la norme EN16709 est
possible avec votre moteur Diesel.
Toutefois, cette utilisation, même
occasionnelle, nécessite l'application
stricte des conditions particulières
d'entretien, appelées "Roulages
sévères".
Pour plus d'informations, consultez le réseau
CITROËN ou un atelier qualifié.
L'utilisation de tout autre type de (bio)
carburant (huiles végétales ou animales
pures ou diluées, fuel domestique...)
est formellement prohibée (risques
d'endommagement du moteur et du circuit
de carburant). Seule l'utilisation d'additifs carburants
Diesel respectant la norme B715000 est
autorisée.
Gazole à basse température
Par des températures inférieures à 0°C
(+32°F), la formation de paraffines dans
les gazoles de type été peut entraîner
un fonctionnement anormal du circuit
d'alimentation en carburant. Pour éviter cela, il
est conseillé d'utiliser des gazoles de type hiver
et de maintenir dans le réser voir une quantité
de carburant supérieure à 50 % de sa capacité.
Si malgré cela, par des températures
inférieures à -15°C (+5°F) le moteur pose des
problèmes de démarrage, il suffira de laisser le
véhicule quelque temps dans un garage ou un
atelier chauffé.
Déplacement à l'étranger
Certains carburants peuvent endommager le
moteur.
Dans certains pays, il peut être exigé
d'utiliser un type de carburant particulier
(indice d'octane spécifique, appellation
commerciale spécifique,
...) pour garantir le bon
fonctionnement du moteur.
Pour toute information complémentaire,
consultez le point de vente.
Les moteurs Diesel sont compatibles avec les
biocarburants conformes aux standards actuels
et futurs européens pouvant être distribués à
la pompe.
Gazole respectant la norme EN590
en mélange avec un biocarburant
respectant la norme EN14214
(incorporation possible de 0 à 7%
d'Ester Méthylique d'Acide Gras).
7
Informations pratiques

180

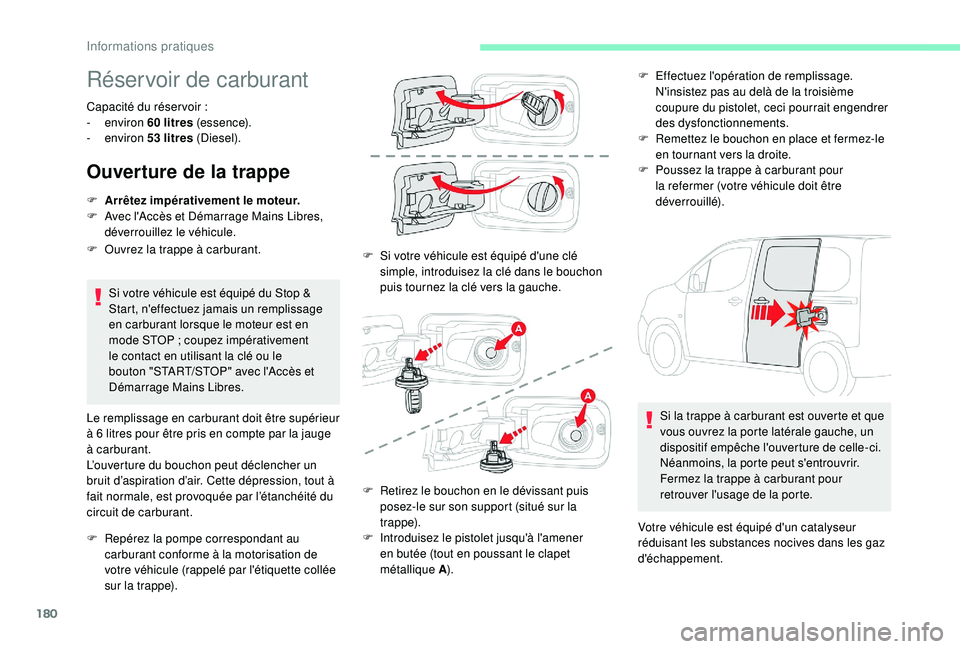

Réservoir de carburant
Capacité du réser voir :
- environ 60
litres (essence).
-
environ 53
litres (Diesel).
Ouverture de la trappe
Si votre véhicule est équipé du Stop &
Start, n'effectuez jamais un remplissage
en carburant lorsque le moteur est en
mode STOP
; coupez impérativement
le contact en utilisant la clé ou le
bouton "START/STOP" avec l'Accès et
Démarrage Mains Libres.
Le remplissage en carburant doit être supérieur
à 6

litres pour être pris en compte par la jauge
à carburant.
L’ouverture du bouchon peut déclencher un
bruit d’aspiration d’air. Cette dépression, tout à
fait normale, est provoquée par l’étanchéité du
circuit de carburant.
F

R
epérez la pompe correspondant au
carburant conforme à la motorisation de
votre véhicule (rappelé par l'étiquette collée
sur la trappe). F

S
i votre véhicule est équipé d'une clé
simple, introduisez la clé dans le bouchon
puis tournez la clé vers la gauche.
F

A
rrêtez impérativement le moteur.

F

A
vec l'Accès et Démarrage Mains Libres,
déverrouillez le véhicule.
F

O
uvrez la trappe à carburant. F
E
ffectuez l'opération de remplissage.
N'insistez pas au delà de la troisième
coupure du pistolet, ceci pourrait engendrer
des dysfonctionnements.
F
R
emettez le bouchon en place et fermez-le
en tournant vers la droite.
F
P
oussez la trappe à carburant pour
la refermer (votre véhicule doit être
déverrouillé).
F
R
etirez le bouchon en le dévissant puis
posez-le sur son support (situé sur la
trappe).
F

I
ntroduisez le pistolet jusqu'à l'amener
en butée (tout en poussant le clapet
métallique


A). Si la trappe à carburant est ouverte et que
vous ouvrez la porte latérale gauche, un
dispositif empêche l'ouverture de celle-ci.
Néanmoins, la porte peut s'entrouvrir.
Fermez la trappe à carburant pour
retrouver l'usage de la porte.
Votre véhicule est équipé d'un catalyseur
réduisant les substances nocives dans les gaz
d'échappement.
Informations pratiques

181
/2
1 1

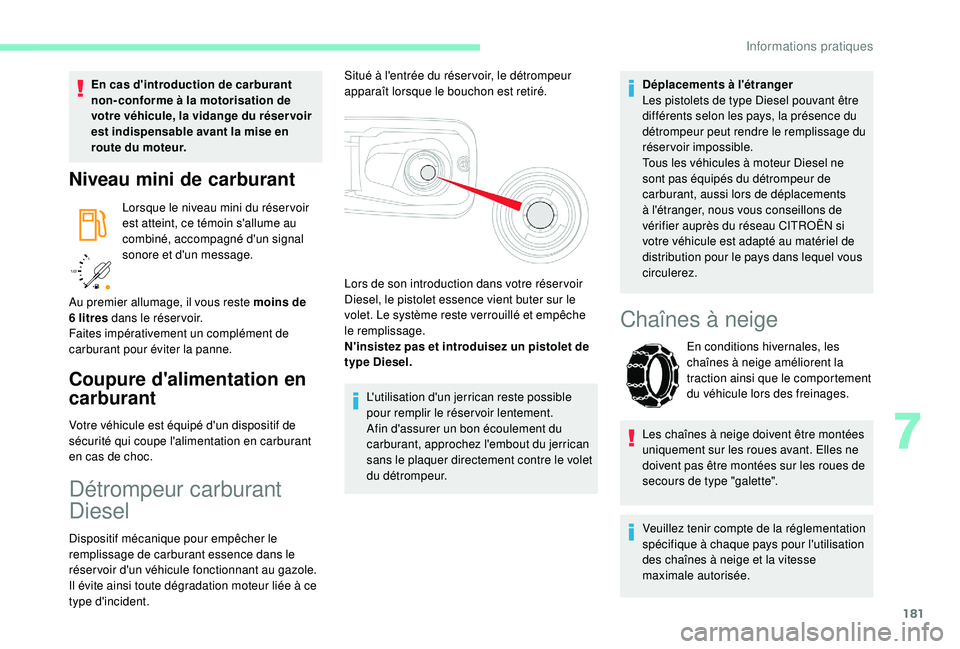

En cas d'introduction de carburant
non-conforme à la motorisation de
votre véhicule, la vidange du réser voir
est indispensable avant la mise en
route du moteur.
Niveau mini de carburant
Lorsque le niveau mini du réser voir
est atteint, ce témoin s'allume au
combiné, accompagné d'un signal
sonore et d'un message.
Coupure d'alimentation en
carburant
Votre véhicule est équipé d'un dispositif de
sécurité qui coupe l'alimentation en carburant
en cas de choc.
Détrompeur carburant
Diesel
Dispositif mécanique pour empêcher le
remplissage de carburant essence dans le
réser voir d'un véhicule fonctionnant au gazole.
Il évite ainsi toute dégradation moteur liée à ce
type d'incident. L'utilisation d'un jerrican reste possible
pour remplir le réservoir lentement.
Afin d'assurer un bon écoulement du
carburant, approchez l'embout du jerrican
sans le plaquer directement contre le volet
du détrompeur.Déplacements à l'étranger
Les pistolets de type Diesel pouvant être
différents selon les pays, la présence du
détrompeur peut rendre le remplissage du
réservoir impossible.
Tous les véhicules à moteur Diesel ne
sont pas équipés du détrompeur de
carburant, aussi lors de déplacements
à l'étranger, nous vous conseillons de
vérifier auprès du réseau CITROËN si
votre véhicule est adapté au matériel de
distribution pour le pays dans lequel vous
circulerez.
Au premier allumage, il vous reste moins de
6 litres dans le réser voir.
Faites impérativement un complément de
carburant pour éviter la panne.
Chaînes à neige
En conditions hivernales, les
chaînes à neige améliorent la
traction ainsi que le comportement
du véhicule lors des freinages.
Les chaînes à neige doivent être montées
uniquement sur les roues avant. Elles ne
doivent pas être montées sur les roues de
secours de type "galette".
Veuillez tenir compte de la réglementation
spécifique à chaque pays pour l'utilisation
des chaînes à neige et la vitesse
maximale autorisée.
Lors de son introduction dans votre réser voir
Diesel, le pistolet essence vient buter sur le
volet. Le système reste verrouillé et empêche
le remplissage.
N'insistez pas et introduisez un pistolet de
type Diesel. Situé à l'entrée du réser voir, le détrompeur
apparaît lorsque le bouchon est retiré.
7
Informations pratiques

182

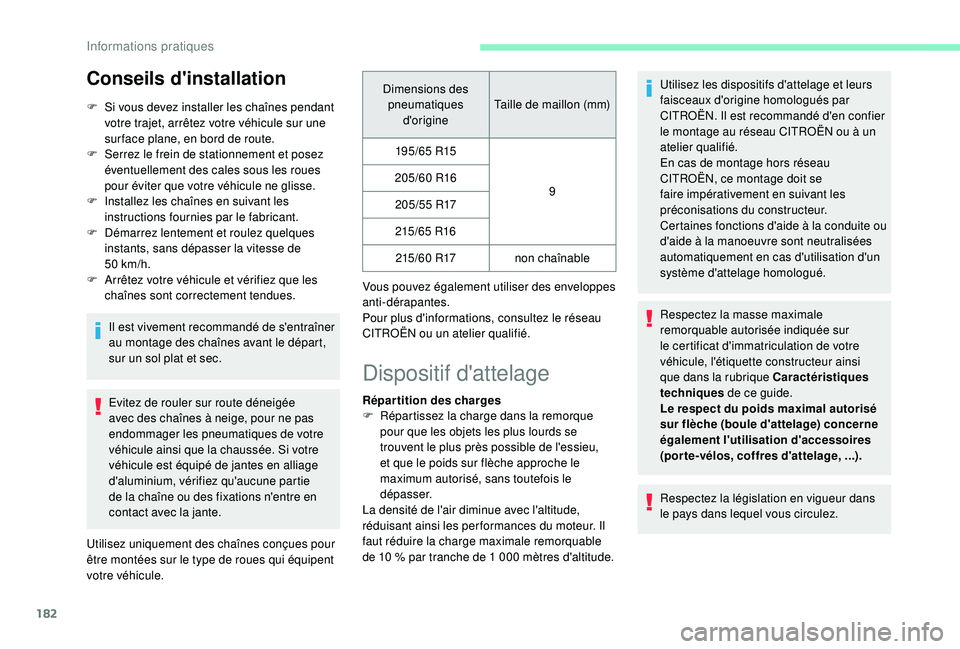

Conseils d'installation
F Si vous devez installer les chaînes pendant votre trajet, arrêtez votre véhicule sur une
sur face plane, en bord de route.
F

S
errez le frein de stationnement et posez
éventuellement des cales sous les roues
pour éviter que votre véhicule ne glisse.
F

I
nstallez les chaînes en suivant les
instructions fournies par le fabricant.
F

D
émarrez lentement et roulez quelques
instants, sans dépasser la vitesse de
50


km/h.
F

A
rrêtez votre véhicule et vérifiez que les
chaînes sont correctement tendues.
Il est vivement recommandé de s'entraîner
au montage des chaînes avant le départ,
sur un sol plat et sec.
Evitez de rouler sur route déneigée
avec des chaînes à neige, pour ne pas
endommager les pneumatiques de votre
véhicule ainsi que la chaussée. Si votre
véhicule est équipé de jantes en alliage
d'aluminium, vérifiez qu'aucune partie
de la chaîne ou des fixations n'entre en
contact avec la jante.
Utilisez uniquement des chaînes conçues pour
être montées sur le type de roues qui équipent
votre véhicule. Dimensions des
pneumatiques d'origine Taille de maillon (mm)
195/65 R15 9
205/60 R16
205/55 R17 215/65 R16215/60 R17 non chaînable
Vous pouvez également utiliser des enveloppes
anti-dérapantes.
Pour plus d'informations, consultez le réseau
CITROËN ou un atelier qualifié.
Dispositif d'attelage
Répartition des charges
F R épartissez la charge dans la remorque
pour que les objets les plus lourds se
trouvent le plus près possible de l'essieu,
et que le poids sur flèche approche le
maximum autorisé, sans toutefois le
dépasser.
La densité de l'air diminue avec l'altitude,
réduisant ainsi les per formances du moteur. Il
faut réduire la charge maximale remorquable
de 10 % par tranche de 1
000 mètres d'altitude.Utilisez les dispositifs d'attelage et leurs
faisceaux d'origine homologués par
CITROËN. Il est recommandé d'en confier
le montage au réseau CITROËN ou à un
atelier qualifié.
En cas de montage hors réseau
CITROËN, ce montage doit se
faire impérativement en suivant les
préconisations du constructeur.
Certaines fonctions d'aide à la conduite ou
d'aide à la manoeuvre sont neutralisées
automatiquement en cas d'utilisation d'un
système d'attelage homologué.
Respectez la masse maximale
remorquable autorisée indiquée sur
le certificat d'immatriculation de votre
véhicule, l'étiquette constructeur ainsi
que dans la rubrique Caractéristiques
techniques
de ce guide.
Le respect du poids maximal autorisé
sur flèche (boule d'attelage) concerne
également l'utilisation d'accessoires
(porte-vélos, coffres d'attelage,


...).
Respectez la législation en vigueur dans
le pays dans lequel vous circulez.
Informations pratiques

183

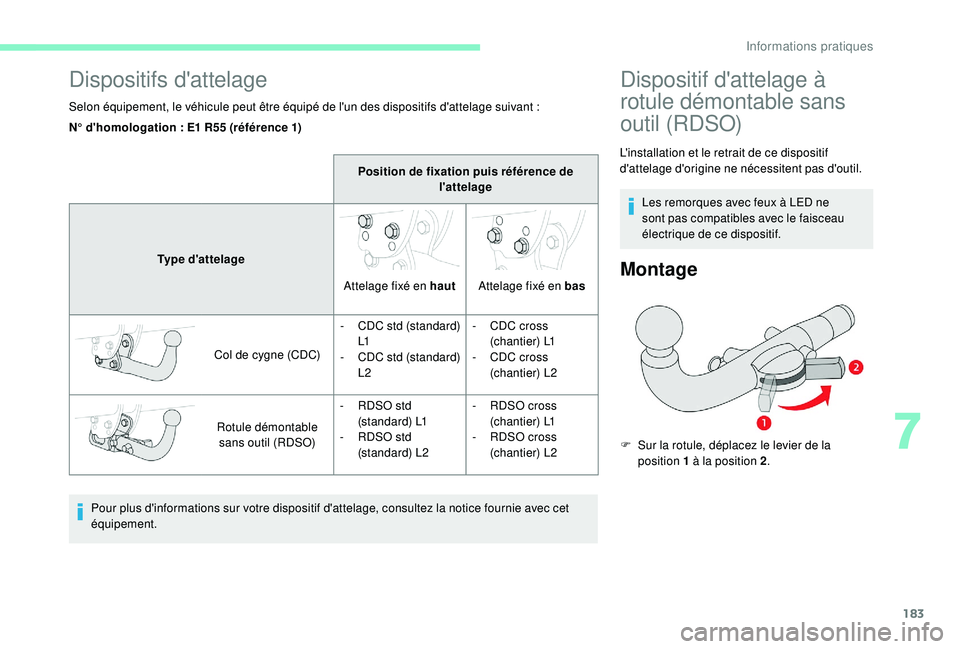

Dispositifs d'attelage
Selon équipement, le véhicule peut être équipé de l'un des dispositifs d'attelage suivant :
P our plus d'informations sur votre dispositif d'attelage, consultez la notice fournie avec cet
équipement.
N° d'homologation


: E1 R55 (référence 1)
Position de fixation puis référence de l'attelage
Ty p e d ' a t t e l a g e Attelage fixé en hautAttelage fixé en bas
Col de cygne (CDC) -

C
DC std (standard)
L1
-

C
DC std (standard)
L2 -

C
DC cross
(chantier) L1
-

C
DC cross
(chantier) L2
Rotule démontable sans outil (RDSO) -

R
DSO std
(standard) L1
-

R
DSO std
(standard) L2 -

R
DSO cross
(chantier) L1
-

R
DSO cross
(chantier) L2
Dispositif d'attelage à
rotule démontable sans
outil (RDSO)
Montage
F Sur la rotule, déplacez le levier de la position 1 à la position 2 .
L'installation et le retrait de ce dispositif
d'attelage d'origine ne nécessitent pas d'outil.
Les remorques avec feux à LED ne
sont pas compatibles avec le faisceau
électrique de ce dispositif.
7
Informations pratiques

184

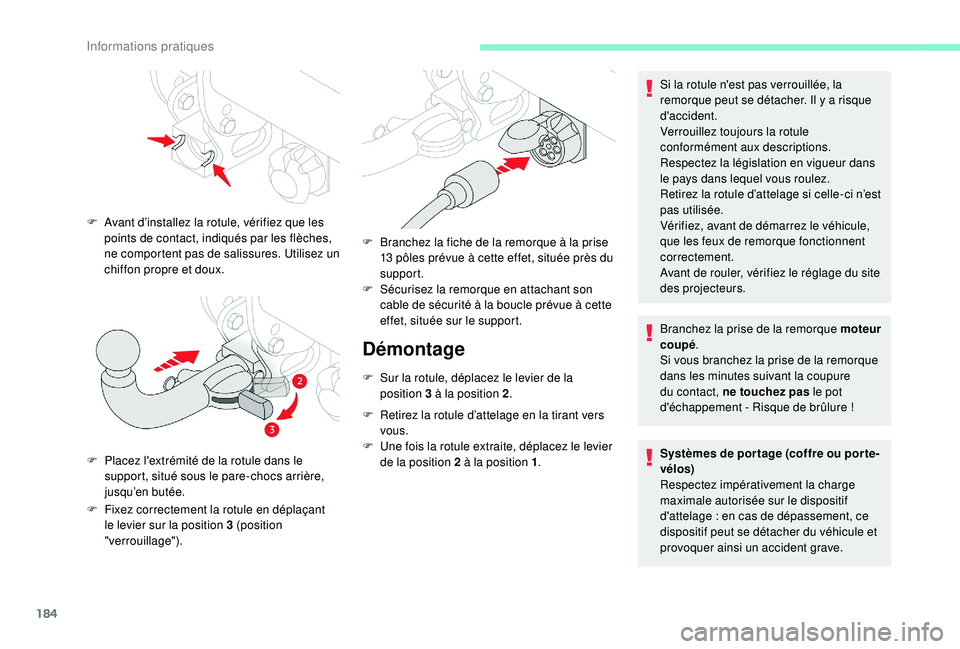

Démontage
F Sur la rotule, déplacez le levier de la position 3 à la position 2.
F

R
etirez la rotule d’attelage en la tirant vers
vous.
F

Un
e fois la rotule extraite, déplacez le levier
de la position
2 à la position 1.
F

P

lacez l'extrémité de la rotule dans le
support, situé sous le pare-chocs arrière,
jusqu’en butée.
F

F

ixez correctement la rotule en déplaçant
le levier sur la position 3 (position
"verrouillage"). F

B
ranchez la fiche de la remorque à la prise
13 pôles prévue à cette effet, située près du
support.
F
S
écurisez la remorque en attachant son
cable de sécurité à la boucle prévue à cette
effet, située sur le support. Branchez la prise de la remorque moteur
coupé.
Si vous branchez la prise de la remorque
dans les minutes suivant la coupure
du contact, ne touchez pas le pot
d'échappement - Risque de brûlure ! Si la rotule n'est pas verrouillée, la
remorque peut se détacher. Il y a risque
d'accident.
Verrouillez toujours la rotule
conformément aux descriptions.
Respectez la législation en vigueur dans
le pays dans lequel vous roulez.
Retirez la rotule d’attelage si celle-ci n’est
pas utilisée.
Vérifiez, avant de démarrez le véhicule,
que les feux de remorque fonctionnent
correctement.
Avant de rouler, vérifiez le réglage du site
des projecteurs.
Systèmes de por tage (coffre ou por te-
vélos)
Respectez impérativement la charge
maximale autorisée sur le dispositif
d'attelage
: en cas de dépassement, ce
dispositif peut se détacher du véhicule et
provoquer ainsi un accident grave.
F

A

vant d’installez la rotule, vérifiez que les
points de contact, indiqués par les flèches,
ne comportent pas de salissures. Utilisez un
chiffon propre et doux.

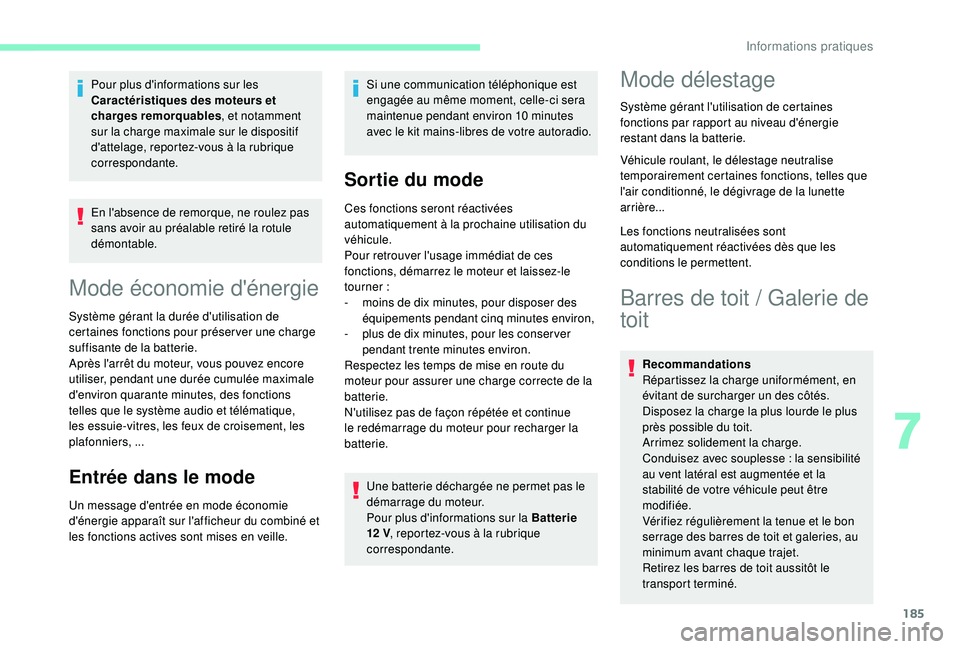

Informations pratiques

185
En l'absence de remorque, ne roulez pas
sans avoir au préalable retiré la rotule
démontable.
Mode économie d'énergie
Système gérant la durée d'utilisation de
certaines fonctions pour préser ver une charge
suffisante de la batterie.
Après l'arrêt du moteur, vous pouvez encore
utiliser, pendant une durée cumulée maximale
d'environ quarante

minutes, des fonctions
telles que le système audio et télématique,
les essuie-vitres, les feux de croisement, les
plafonniers,


...
Pour plus d'informations sur les
Caractéristiques des moteurs et
charges remorquables
, et notamment
sur la charge maximale sur le dispositif
d'attelage, reportez-vous à la rubrique
correspondante. Si une communication téléphonique est
engagée au même moment, celle-ci sera
maintenue pendant environ 10 minutes
avec le kit mains-libres de votre autoradio.
Sortie du mode
Ces fonctions seront réactivées
automatiquement à la prochaine utilisation du
véhicule.
Pour retrouver l'usage immédiat de ces
fonctions, démarrez le moteur et laissez-le
tourner


:
-

m
oins de dix minutes, pour disposer des
équipements pendant cinq


minutes environ,
-

p
lus de dix minutes, pour les conser ver
pendant trente


minutes environ.
Respectez les temps de mise en route du
moteur pour assurer une charge correcte de la
batterie.
N'utilisez pas de façon répétée et continue
le redémarrage du moteur pour recharger la
batterie.
Une batterie déchargée ne permet pas le
démarrage du moteur.
Pour plus d'informations sur la Batterie
12


V, reportez-vous à la rubrique
correspondante.
Mode délestage
Système gérant l'utilisation de certaines
fonctions par rapport au niveau d'énergie
restant dans la batterie.
Véhicule roulant, le délestage neutralise
temporairement certaines fonctions, telles que
l'air conditionné, le dégivrage de la lunette
arrière...
Les fonctions neutralisées sont
automatiquement réactivées dès que les
conditions le permettent.
Barres de toit / Galerie de
to it
Recommandations
Répartissez la charge uniformément, en
évitant de surcharger un des côtés.
Disposez la charge la plus lourde le plus
près possible du toit.
Arrimez solidement la charge.
Conduisez avec souplesse
: la sensibilité
au vent latéral est augmentée et la
stabilité de votre véhicule peut être
modifiée.
Vérifiez régulièrement la tenue et le bon
serrage des barres de toit et galeries, au
minimum avant chaque trajet.
Retirez les barres de toit aussitôt le
transport terminé.
Entrée dans le mode
Un message d'entrée en mode économie
d'énergie apparaît sur l'afficheur du combiné et
les fonctions actives sont mises en veille.
7
Informations pratiques

186
Capot
L'implantation de la commande intérieure
empêche toute ouverture, tant que la
porte avant gauche est fermée. Avant toute inter vention sous le capot,
neutralisez le Stop & Start pour éviter tout
risque de blessure lié à un déclenchement
automatique du mode START.
Moteur chaud, manipulez avec précaution
la commande extérieure et la béquille de
capot (risque de brûlure), en utilisant la
zone protégée.
Capot ouvert, faites attention de ne pas
heurter la commande d'ouverture.
N'ouvrez pas le capot en cas de vent
violent.
Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur : prenez
garde aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice.

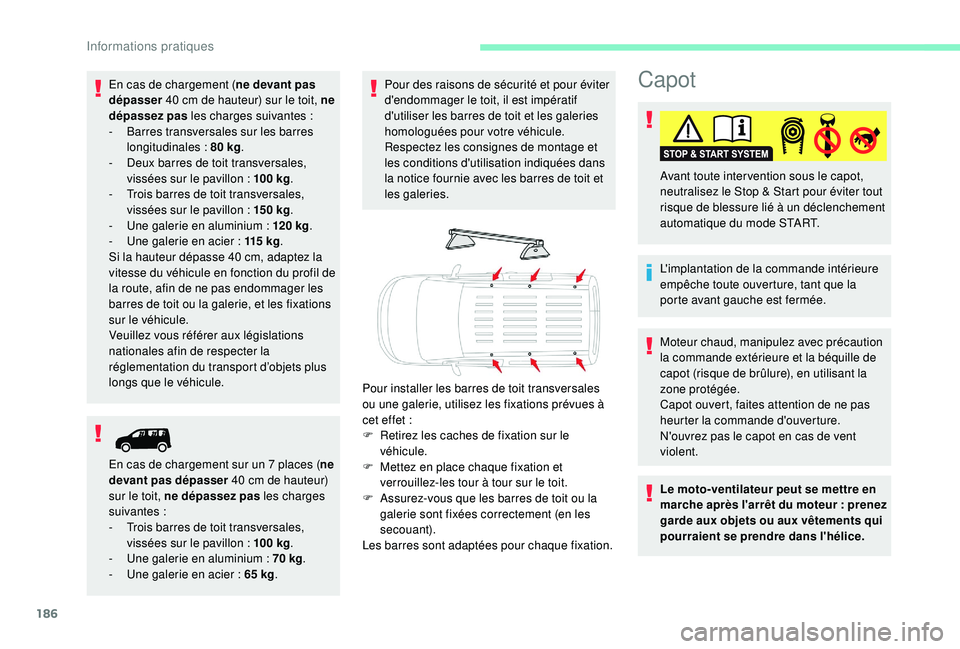

En cas de chargement (
ne devant pas
dépasser 40

cm de hauteur) sur le toit, ne
dépassez pas les charges suivantes

:
-

B

arres transversales sur les barres
longitudinales


: 80

kg
.
-

D

eux barres de toit transversales,
vissées sur le pavillon

: 100


kg
.
-

T

rois barres de toit transversales,
vissées sur le pavillon

: 15 0


kg
.
-

U

ne galerie en aluminium

: 120


kg
.
-

U

ne galerie en acier

:
115


k g
.
Si la hauteur dépasse 40

cm, adaptez la
vitesse du véhicule en fonction du profil de
la route, afin de ne pas endommager les
barres de toit ou la galerie, et les fixations
sur le véhicule.
Veuillez vous référer aux législations
nationales afin de respecter la
réglementation du transport d’objets plus
longs que le véhicule.
En cas de chargement sur un 7

places ( ne
devant pas dépasser 40

cm de hauteur)
sur le toit, ne dépassez pas les charges
suivantes


:
-

T

rois barres de toit transversales,
vissées sur le pavillon

: 100


kg .
-

U

ne galerie en aluminium

: 70


kg .
-

U

ne galerie en acier

: 65

kg . Pour des raisons de sécurité et pour éviter
d'endommager le toit, il est impératif
d'utiliser les barres de toit et les galeries
homologuées pour votre véhicule.
Respectez les consignes de montage et
les conditions d'utilisation indiquées dans
la notice fournie avec les barres de toit et
les galeries.
Pour installer les barres de toit transversales
ou une galerie, utilisez les fixations prévues à
cet effet

:
F

R

etirez les caches de fixation sur le
véhicule.
F

M

ettez en place chaque fixation et
verrouillez-les tour à tour sur le toit.
F

A

ssurez-vous que les barres de toit ou la
galerie sont fixées correctement (en les
secouant).
Les barres sont adaptées pour chaque fixation.
Informations pratiques

187

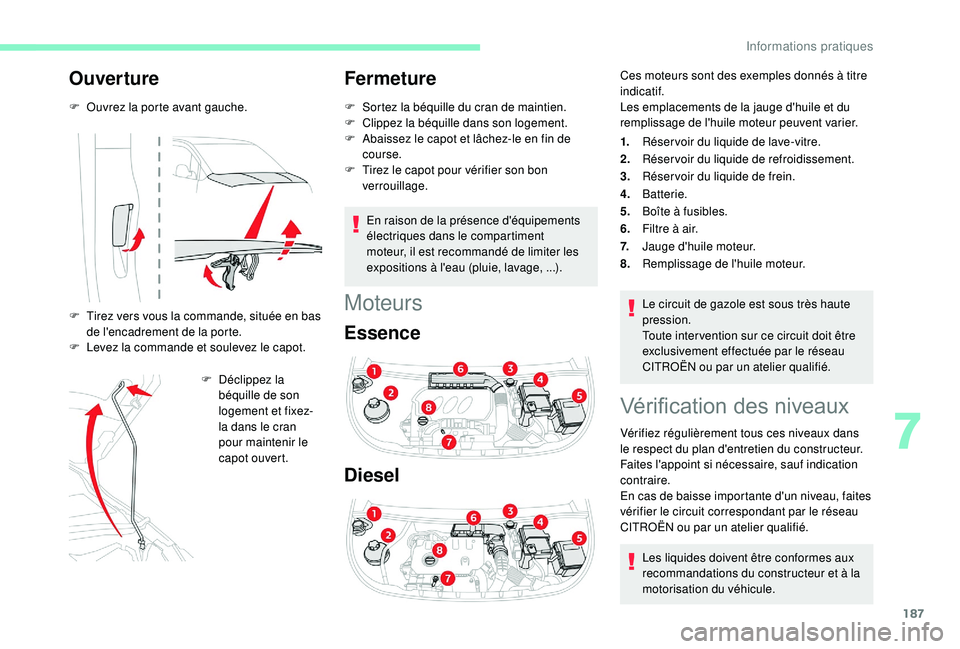

Ouverture
F Ouvrez la porte avant gauche.
F
T
irez vers vous la commande, située en bas
de l'encadrement de la porte.
F

L
evez la commande et soulevez le capot. F

D
éclippez la
béquille de son
logement et fixez-
la dans le cran
pour maintenir le
capot ouvert.
Fermeture
F Sortez la béquille du cran de maintien.
F C lippez la béquille dans son logement.
F

A
baissez le capot et lâchez-le en fin de
course.
F

T
irez le capot pour vérifier son bon
verrouillage.
En raison de la présence d'équipements
électriques dans le compartiment
moteur, il est recommandé de limiter les
expositions à l'eau (pluie, lavage,
...).
Moteurs
Essence
Diesel
Ces moteurs sont des exemples donnés à titre
indicatif.
Les emplacements de la jauge d'huile et du
remplissage de l'huile moteur peuvent varier.
1.Réser voir du liquide de lave-vitre.
2. Réservoir du liquide de refroidissement.
3. Réser voir du liquide de frein.
4. Batterie.
5. Boîte à fusibles.
6. Filtre à air.
7. Jauge d'huile moteur.
8. Remplissage de l'huile moteur.
Vérification des niveaux
Vérifiez régulièrement tous ces niveaux dans
le respect du plan d'entretien du constructeur.
Faites l'appoint si nécessaire, sauf indication
contraire.
En cas de baisse importante d'un niveau, faites
vérifier le circuit correspondant par le réseau
CITROËN ou par un atelier qualifié.Le circuit de gazole est sous très haute
pression.
Toute inter vention sur ce circuit doit être
exclusivement effectuée par le réseau
CITROËN ou par un atelier qualifié.
Les liquides doivent être conformes aux
recommandations du constructeur et à la
motorisation du véhicule.
7
Informations pratiques

188

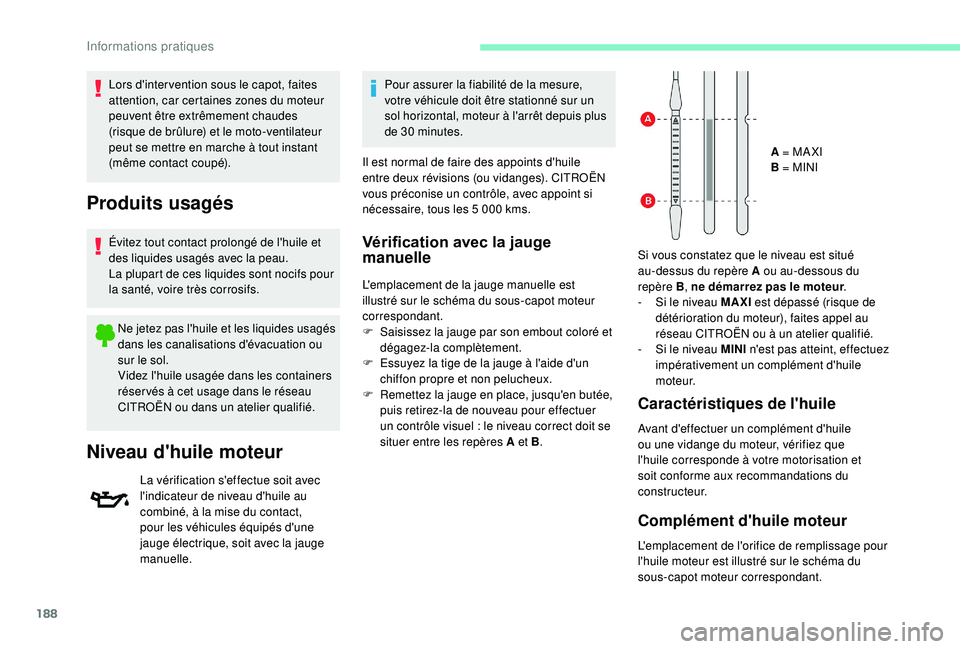

Lors d'inter vention sous le capot, faites
attention, car certaines zones du moteur
peuvent être extrêmement chaudes
(risque de brûlure) et le moto-ventilateur
peut se mettre en marche à tout instant
(même contact coupé).
Produits usagés
Évitez tout contact prolongé de l'huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs pour
la santé, voire très corrosifs.Ne jetez pas l'huile et les liquides usagés
dans les canalisations d'évacuation ou
sur le sol.
Videz l'huile usagée dans les containers
réser vés à cet usage dans le réseau
CITROËN ou dans un atelier qualifié.
Niveau d'huile moteur
La vérification s'effectue soit avec
l'indicateur de niveau d'huile au
combiné, à la mise du contact,
pour les véhicules équipés d'une
jauge électrique, soit avec la jauge
manuelle. Pour assurer la fiabilité de la mesure,
votre véhicule doit être stationné sur un
sol horizontal, moteur à l'arrêt depuis plus
de 30


minutes.
Il est normal de faire des appoints d'huile
entre deux révisions (ou vidanges). CITROËN
vous préconise un contrôle, avec appoint si
nécessaire, tous les 5 000 kms.
Vérification avec la jauge
manuelle
L'emplacement de la jauge manuelle est
illustré sur le schéma du sous-capot moteur
correspondant.
F

S
aisissez la jauge par son embout coloré et
dégagez-la complètement.
F

E
ssuyez la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.
F

R
emettez la jauge en place, jusqu'en butée,
puis retirez-la de nouveau pour effectuer
un contrôle visuel
: le niveau correct doit se
situer entre les repères A et B . A = MA XI
B = MINI
Si vous constatez que le niveau est situé
au-dessus du repère A ou au-dessous du
repère B, ne démarrez pas le moteur .
-

S
i le niveau MAXI est dépassé (risque de
détérioration du moteur), faites appel au
réseau CITROËN ou à un atelier qualifié.
-

S
i le niveau MINI n'est pas atteint, effectuez
impérativement un complément d'huile
moteur.
Caractéristiques de l'huile
Avant d'effectuer un complément d'huile
ou une vidange du moteur, vérifiez que
l'huile corresponde à votre motorisation et
soit conforme aux recommandations du
constructeur.
Complément d'huile moteur
L'emplacement de l'orifice de remplissage pour
l'huile moteur est illustré sur le schéma du
sous-capot moteur correspondant.
Informations pratiques
