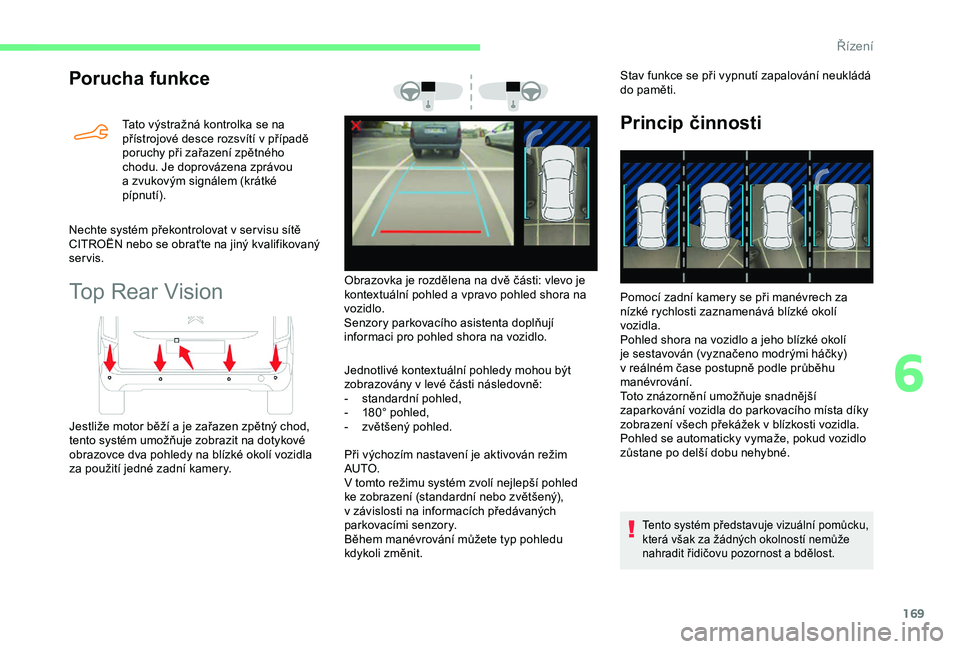

Page 171 of 320

169
Porucha funkce
Tato výstražná kontrolka se na
přístrojové desce rozsvítí v případě
poruchy při zařazení zpětného
chodu. Je doprovázena zprávou
a
zvukovým signálem (krátké
pípnutí).
Nechte systém překontrolovat v
ser visu sítě
CITROËN nebo se obraťte na jiný kvalifikovaný
servis.
Top Rear Vision
Jestliže motor běží a je zařazen zpětný chod,
t ento systém umožňuje zobrazit na dotykové
obrazovce dva pohledy na blízké okolí vozidla
za použití jedné zadní kamery. Jednotlivé kontextuální pohledy mohou být
zobrazovány v
levé části následovně:
-
s
tandardní pohled,
- 1 80° pohled,
- z většený pohled.
Při výchozím nastavení je aktivován režim
AUTO.
V
tomto režimu systém zvolí nejlepší pohled
ke zobrazení (standardní nebo zvětšený),
v
závislosti na informacích předávaných
parkovacími senzory.
Během manévrování můžete typ pohledu
kdykoli změnit. Stav funkce se při vypnutí zapalování neukládá
do paměti.
Princip činnosti
Obrazovka je rozdělena na dvě části: vlevo je
kontextuální pohled a
vpravo pohled shora na
vozidlo.
Senzory parkovacího asistenta doplňují
informaci pro pohled shora na vozidlo. Pomocí zadní kamery se při manévrech za
nízké rychlosti zaznamenává blízké okolí
vozidla.
Pohled shora na vozidlo a jeho blízké okolí
je sestavován (vyznačeno modrými háčky)
v reálném čase postupně podle průběhu
manévrování.
Toto znázornění umožňuje snadnější
zaparkování vozidla do parkovacího místa díky
zobrazení všech překážek v
blízkosti vozidla.
Pohled se automaticky vymaže, pokud vozidlo
zůstane po delší dobu nehybné.
Tento systém představuje vizuální pomůcku,
která však za žádných okolností nemůže
nahradit řidičovu pozornost a
bdělost.
6
Řízení

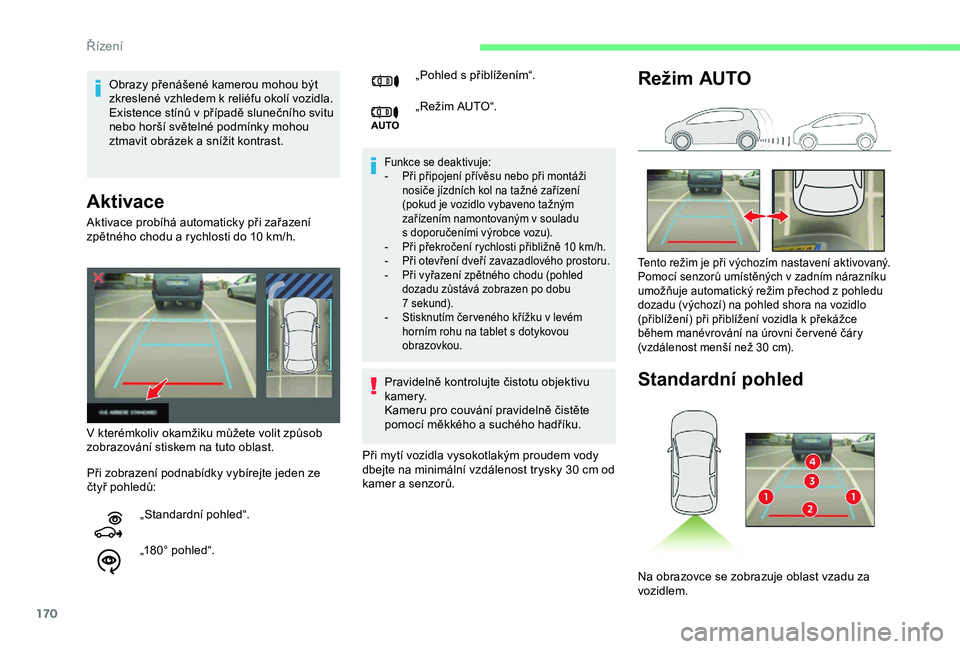

Page 172 of 320

170
Aktivace
Funkce se deaktivuje:
- P ři připojení přívěsu nebo při montáži
nosiče jízdních kol na tažné zařízení
(pokud je vozidlo vybaveno tažným
zařízením namontovaným v
souladu
s
doporučeními výrobce vozu).
-
P
ři překročení rychlosti přibližně 10 km/h.
-
P
ři otevření dveří zavazadlového prostoru.
-
P
ři vyřazení zpětného chodu (pohled
dozadu zůstává zobrazen po dobu
7
sekund).
-
S
tisknutím čer veného křížku v levém
horním rohu na tablet s dotykovou
obrazovkou.
Pravidelně kontrolujte čistotu objektivu
k a m e r y.
Kameru pro couvání pravidelně čistěte
pomocí měkkého a
suchého hadříku.
Při mytí vozidla vysokotlakým proudem vody
dbejte na minimální vzdálenost trysky 30
cm od
kamer a
senzorů.
Při zobrazení podnabídky vybírejte jeden ze
čtyř pohledů:
„Standardní pohled“.
„180° pohled“.
Aktivace probíhá automaticky při zařazení
zpětného chodu a
rychlosti do 10
km/h.
V
kterémkoliv okamžiku můžete volit způsob
zobrazování stiskem na tuto oblast.
Režim AUTO
Standardní pohled
Tento režim je při výchozím nastavení aktivovaný.
Pomocí senzorů umístěných v zadním nárazníku
umožňuje automatický režim přechod z
pohledu
dozadu (výchozí) na pohled shora na vozidlo
(přiblížení) při přiblížení vozidla k
překážce
během manévrování na úrovni čer vené čáry
(vzdálenost menší než 30
cm).
Na obrazovce se zobrazuje oblast vzadu za
vozidlem.
Obrazy přenášené kamerou mohou být
zkreslené vzhledem k
reliéfu okolí vozidla.
Existence stínů v
případě slunečního svitu
nebo horší světelné podmínky mohou
ztmavit obrázek a
snížit kontrast.
„Pohled s
přiblížením“.
„Režim AUTO“.
Řízení

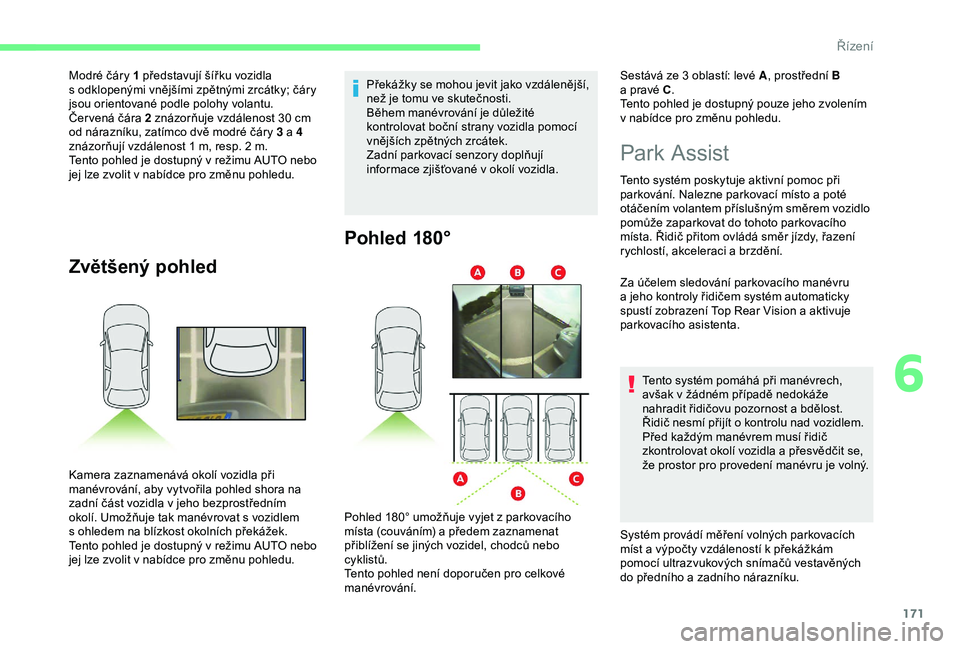

Page 173 of 320

171
Zvětšený pohled
Kamera zaznamenává okolí vozidla při
manévrování, aby vytvořila pohled shora na
zadní část vozidla v jeho bezprostředním
okolí. Umožňuje tak manévrovat s
vozidlem
s
ohledem na blízkost okolních překážek.
Tento pohled je dostupný v režimu AUTO nebo
jej lze zvolit v nabídce pro změnu pohledu.
Park Assist
Tento systém poskytuje aktivní pomoc při
parkování. Nalezne parkovací místo a poté
otáčením volantem příslušným směrem vozidlo
pomůže zaparkovat do tohoto parkovacího
místa. Řidič přitom ovládá směr jízdy, řazení
rychlostí, akceleraci a
brzdění.
Za účelem sledování parkovacího manévru
a
jeho kontroly řidičem systém automaticky
spustí zobrazení Top Rear Vision a
aktivuje
parkovacího asistenta.
Tento systém pomáhá při manévrech,
avšak v
žádném případě nedokáže
nahradit řidičovu pozornost a
bdělost.
Řidič nesmí přijít o
kontrolu nad vozidlem.
Před každým manévrem musí řidič
zkontrolovat okolí vozidla a
přesvědčit se,
že prostor pro provedení manévru je volný.
Modré čáry 1 představují šířku vozidla
s
odklopenými vnějšími zpětnými zrcátky; čáry
jsou orientované podle polohy volantu.
Čer vená čára 2 znázorňuje vzdálenost 30
cm
od nárazníku, zatímco dvě modré čáry 3 a
4
znázorňují vzdálenost 1
m, resp. 2
m.
Tento pohled je dostupný v režimu AUTO nebo
jej lze zvolit v nabídce pro změnu pohledu. Překážky se mohou jevit jako vzdálenější,
než je tomu ve skutečnosti.
Během manévrování je důležité
kontrolovat boční strany vozidla pomocí
vnějších zpětných zrcátek.
Zadní parkovací senzory doplňují
informace zjišťované v
okolí vozidla.
Pohled 180°
Pohled 180° umožňuje vyjet z parkovacího
místa (couváním) a předem zaznamenat
přiblížení se jiných vozidel, chodců nebo
cyklistů.
Tento pohled není doporučen pro celkové
manévrování. Sestává ze 3 oblastí: levé
A
, prostřední B
a pravé C
.
Tento pohled je dostupný pouze jeho zvolením
v nabídce pro změnu pohledu.
Systém provádí měření volných parkovacích
míst a
výpočty vzdáleností k překážkám
pomocí ultrazvukových snímačů vestavěných
do předního a
zadního nárazníku.
6
Řízení

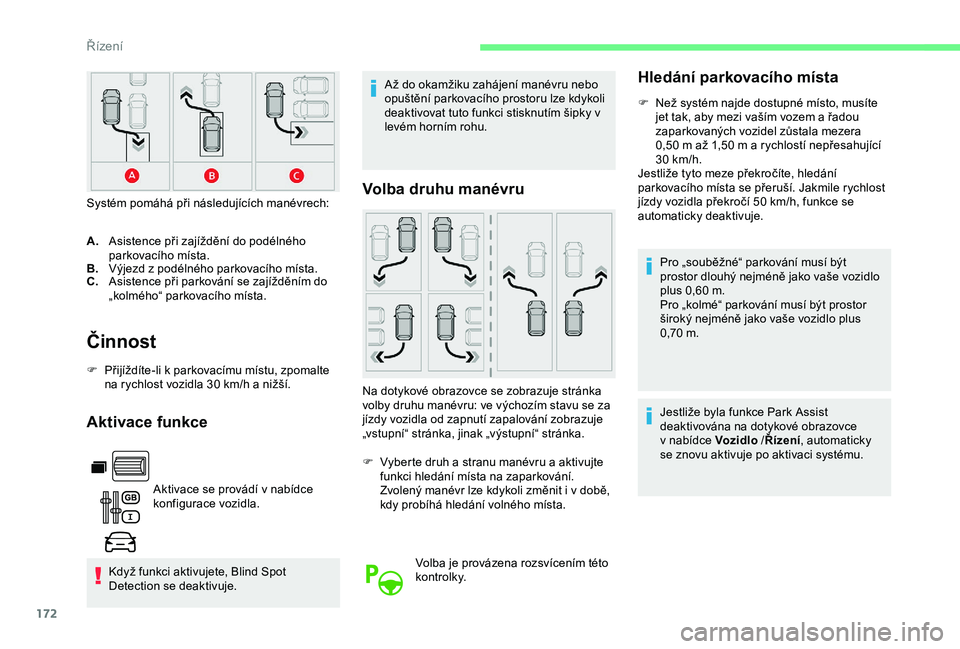

Page 174 of 320

172
Činnost
F Přijíždíte-li k parkovacímu místu, zpomalte
na rychlost vozidla 30 km/h a nižší.
Aktivace funkce
Aktivace se provádí v nabídce
konfigurace vozidla.
Když funkci aktivujete, Blind Spot
Detection se deaktivuje. A ž do okamžiku zahájení manévru nebo
opuštění parkovacího prostoru lze kdykoli
deaktivovat tuto funkci stisknutím šipky v
levém horním rohu.
Volba druhu manévruSystém pomáhá při následujících manévrech:
A.
Asistence při zajíždění do podélného
parkovacího místa.
B. Výjezd z
podélného parkovacího místa.
C. Asistence při parkování se zajížděním do
„kolmého“ parkovacího místa.
Na dotykové obrazovce se zobrazuje stránka
volby druhu manévru: ve výchozím stavu se za
jízdy vozidla od zapnutí zapalování zobrazuje
„vstupní“ stránka, jinak „výstupní“ stránka.
F
V
yberte druh a stranu manévru a aktivujte
funkci hledání místa na zaparkování.
Zvolený manévr lze kdykoli změnit i v době,
kdy probíhá hledání volného místa.
Volba je provázena rozsvícením této
ko nt r o l k y.
Hledání parkovacího místa
F Než systém najde dostupné místo, musíte jet tak, aby mezi vaším vozem a řadou
zaparkovaných vozidel zůstala mezera
0,50
m až 1,50 m a rychlostí nepřesahující
30
km/h.
Jestliže tyto meze překročíte, hledání
parkovacího místa se přeruší. Jakmile rychlost
jízdy vozidla překročí 50
km/h, funkce se
automaticky deaktivuje.
Pro „souběžné“ parkování musí být
prostor dlouhý nejméně jako vaše vozidlo
plus 0,60
m.
Pro „kolmé“ parkování musí být prostor
široký nejméně jako vaše vozidlo plus
0,70
m.
Jestliže byla funkce Park Assist
deaktivována na dotykové obrazovce
v
nabídce Voz idlo
/Řízení , automaticky
se znovu aktivuje po aktivaci systému.
Řízení

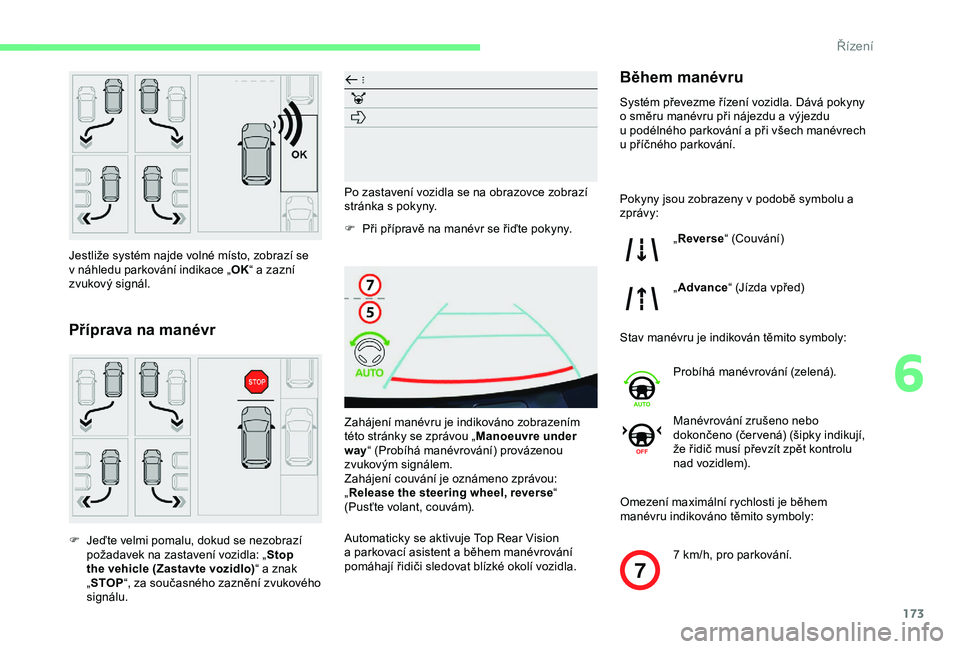

Page 175 of 320

173
7
Jestliže systém najde volné místo, zobrazí se
v náhledu parkování indikace „OK“ a zazní
zvukový signál.
Příprava na manévr
F Jeďte velmi pomalu, dokud se nezobrazí požadavek na zastavení vozidla: „ Stop
the vehicle (Zastavte vozidlo) “ a
znak
„ STOP “, za současného zaznění zvukového
signálu. F
P
ři přípravě na manévr se řiďte pokyny.
Zahájení manévru je indikováno zobrazením
této stránky se zprávou „ Manoeuvre under
way “ (Probíhá manévrování) provázenou
zvukovým signálem.
Zahájení couvání je oznámeno zprávou:
„ Release the steering wheel, reverse “
(Pusťte volant, couvám).
Automaticky se aktivuje Top Rear Vision
a parkovací asistent a během manévrování
pomáhají řidiči sledovat blízké okolí vozidla.
Během manévru
Systém převezme řízení vozidla. Dává pokyny
o směru manévru při nájezdu a výjezdu
u
podélného parkování a při všech manévrech
u
příčného parkování.
Stav manévru je indikován těmito symboly: Omezení maximální rychlosti je během
manévru indikováno těmito symboly:
Pokyny jsou zobrazeny v podobě symbolu a
zprávy:
„Reverse “ (Couvání)
„ Advance “ (Jízda vpřed)
Probíhá manévrování (zelená).
Manévrování zrušeno nebo
dokončeno (čer vená) (šipky indikují,
že řidič musí převzít zpět kontrolu
nad vozidlem).
7
km/h, pro parkování.
Po zastavení vozidla se na obrazovce zobrazí
stránka s pokyny.
6
Řízení
Page 176 of 320

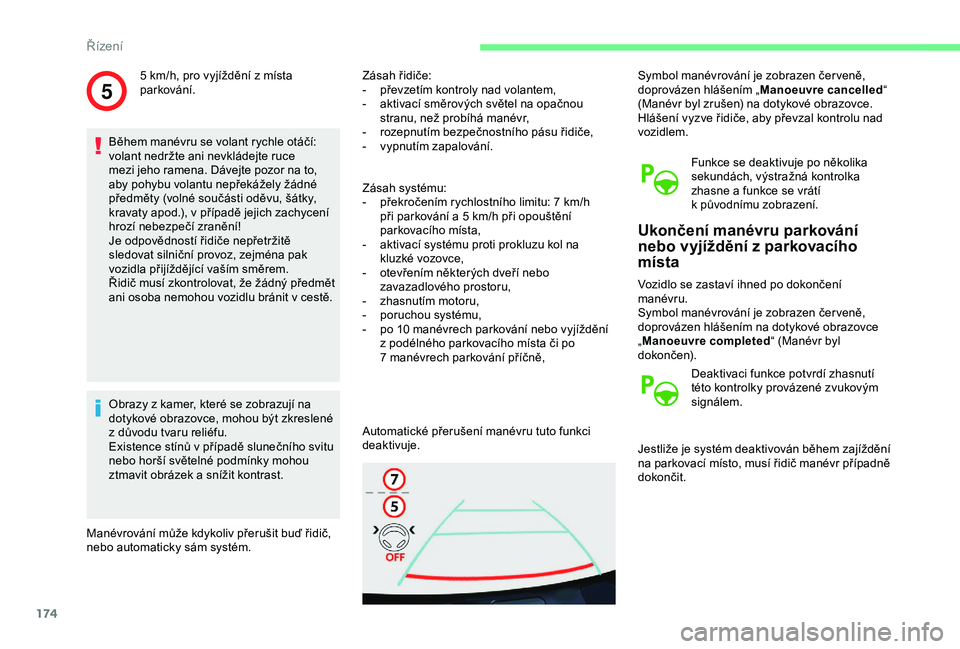

174
5
Během manévru se volant rychle otáčí:
volant nedržte ani nevkládejte ruce
mezi jeho ramena. Dávejte pozor na to,
aby pohybu volantu nepřekážely žádné
předměty (volné součásti oděvu, šátky,
kravaty apod.), v případě jejich zachycení
hrozí nebezpečí zranění!
Je odpovědností řidiče nepřetržitě
sledovat silniční provoz, zejména pak
vozidla přijíždějící vaším směrem.
Řidič musí zkontrolovat, že žádný předmět
ani osoba nemohou vozidlu bránit v cestě.
Obrazy z
kamer, které se zobrazují na
dotykové obrazovce, mohou být zkreslené
z
důvodu tvaru reliéfu.
Existence stínů v
případě slunečního svitu
nebo horší světelné podmínky mohou
ztmavit obrázek a
snížit kontrast.
Manévrování může kdykoliv přerušit buď řidič,
nebo automaticky sám systém. Zásah řidiče:
-
p
řevzetím kontroly nad volantem,
-
a
ktivací směrových světel na opačnou
stranu, než probíhá manévr,
- r ozepnutím bezpečnostního pásu řidiče,
- v ypnutím zapalování.
5
km/h, pro vyjíždění z místa
parkování.
Zásah systému:
-
p
řekročením rychlostního limitu: 7 km/h
při parkování a
5 km/h při opouštění
parkovacího místa,
-
a
ktivací systému proti prokluzu kol na
kluzké vozovce,
-
o
tevřením některých dveří nebo
zavazadlového prostoru,
-
z
hasnutím motoru,
-
p
oruchou systému,
-
p
o 10 manévrech parkování nebo vyjíždění
z
podélného parkovacího místa či po
7
manévrech parkování příčně,
Automatické přerušení manévru tuto funkci
deaktivuje. Symbol manévrování je zobrazen čer veně,
doprovázen hlášením „
Manoeuvre cancelled “
(Manévr byl zrušen) na dotykové obrazovce.
Hlášení vyzve řidiče, aby převzal kontrolu nad
vozidlem.
Funkce se deaktivuje po několika
sekundách, výstražná kontrolka
zhasne a
funkce se vrátí
k
původnímu zobrazení.
Ukončení manévru parkování
nebo vyjíždění z parkovacího
místa
Vozidlo se zastaví ihned po dokončení
manévru.
Symbol manévrování je zobrazen čer veně,
doprovázen hlášením na dotykové obrazovce
„ Manoeuvre completed “ (Manévr byl
dokončen).
Deaktivaci funkce potvrdí zhasnutí
této kontrolky provázené zvukovým
signálem.
Jestliže je systém deaktivován během zajíždění
na parkovací místo, musí řidič manévr případně
dokončit.
Řízení
Page 177 of 320

175

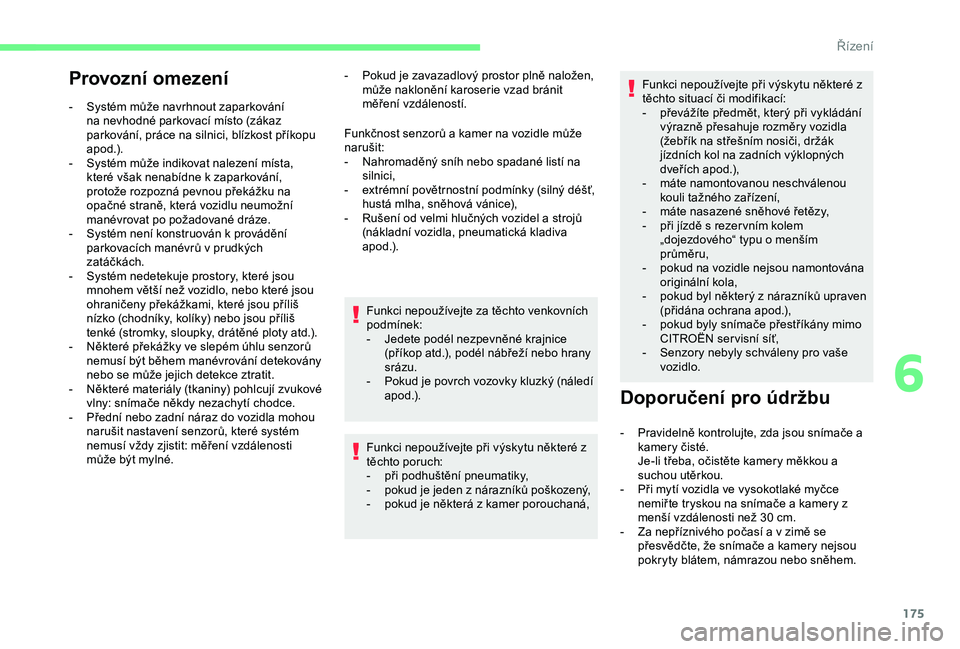

Provozní omezení
- Systém může navrhnout zaparkování na nevhodné parkovací místo (zákaz
parkování, práce na silnici, blízkost příkopu
apod.).
-
S
ystém může indikovat nalezení místa,
které však nenabídne k
zaparkování,
protože rozpozná pevnou překážku na
opačné straně, která vozidlu neumožní
manévrovat po požadované dráze.
-
S
ystém není konstruován k provádění
parkovacích manévrů v
prudkých
zatáčkách.
-
S
ystém nedetekuje prostory, které jsou
mnohem větší než vozidlo, nebo které jsou
ohraničeny překážkami, které jsou příliš
nízko (chodníky, kolíky) nebo jsou příliš
tenké (stromky, sloupky, drátěné ploty atd.).
-
N
ěkteré překážky ve slepém úhlu senzorů
nemusí být během manévrování detekovány
nebo se může jejich detekce ztratit.
-
N
ěkteré materiály (tkaniny) pohlcují zvukové
vlny: snímače někdy nezachytí chodce.
-
P
řední nebo zadní náraz do vozidla mohou
narušit nastavení senzorů, které systém
nemusí vždy zjistit: měření vzdálenosti
může být mylné. Funkčnost senzorů a
kamer na vozidle může
narušit:
-
N
ahromaděný sníh nebo spadané listí na
silnici,
-
e
xtrémní povětrnostní podmínky (silný déšť,
hustá mlha, sněhová vánice),
-
R
ušení od velmi hlučných vozidel a strojů
(nákladní vozidla, pneumatická kladiva
apod.).
Funkci nepoužívejte za těchto venkovních
podmínek:
-
J
edete podél nezpevněné krajnice
(příkop atd.), podél nábřeží nebo hrany
srázu.
-
P
okud je povrch vozovky kluzký (náledí
apod.).
Funkci nepoužívejte při výskytu některé z
těchto poruch:
-
p
ři podhuštění pneumatiky,
-
p
okud je jeden z nárazníků poškozený,
-
p
okud je některá z kamer porouchaná,
Doporučení pro údržbu
- Pravidelně kontrolujte, zda jsou snímače a kamery čisté.
Je-li třeba, očistěte kamery měkkou a
suchou utěrkou.
-
P
ři mytí vozidla ve vysokotlaké myčce
nemiř te tryskou na snímače a kamery z
menší vzdálenosti než 30
cm.
-
Z
a nepříznivého počasí a v zimě se
přesvědčte, že snímače a kamery nejsou
pokryty blátem, námrazou nebo sněhem. Funkci nepoužívejte při výskytu některé z
těchto situací či modifikací:
-
p
řevážíte předmět, který při vykládání
výrazně přesahuje rozměry vozidla
(žebřík na střešním nosiči, držák
jízdních kol na zadních výklopných
dveřích apod.),
-
m
áte namontovanou neschválenou
kouli tažného zařízení,
-
m
áte nasazené sněhové řetězy,
-
p
ři jízdě s rezer vním kolem
„dojezdového“ typu o menším
průměru,
-
p
okud na vozidle nejsou namontována
originální kola,
-
p
okud byl některý z nárazníků upraven
(přidána ochrana apod.),
-
p
okud byly snímače přestříkány mimo
CITROËN ser visní síť,
-
S
enzory nebyly schváleny pro vaše
vozidlo.
-
P
okud je zavazadlový prostor plně naložen,
může naklonění karoserie vzad bránit
měření vzdáleností.
6
Řízení
Page 178 of 320

176

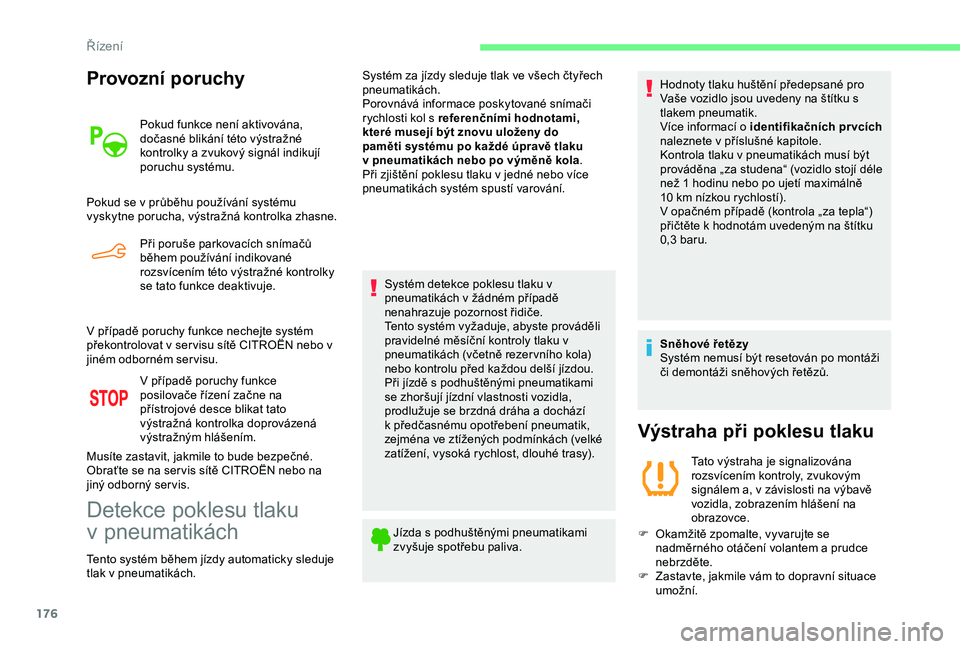

Provozní poruchy
Pokud funkce není aktivována,
dočasné blikání této výstražné
kontrolky a zvukový signál indikují
poruchu systému.
Pokud se v
průběhu používání systému
vyskytne porucha, výstražná kontrolka zhasne.
Při poruše parkovacích snímačů
během používání indikované
rozsvícením této výstražné kontrolky
se tato funkce deaktivuje.
V
případě poruchy funkce nechejte systém
překontrolovat v ser visu sítě CITROËN nebo v
jiném odborném ser visu.
V
případě poruchy funkce
posilovače řízení začne na
přístrojové desce blikat tato
výstražná kontrolka doprovázená
výstražným hlášením.
Musíte zastavit, jakmile to bude bezpečné.
Obraťte se na ser vis sítě CITROËN nebo na
jiný odborný ser vis.
Detekce poklesu tlaku
v
p
neumatikách
Tento systém během jízdy automaticky sleduje
tlak v
pneumatikách. Systém za jízdy sleduje tlak ve všech čtyřech
pneumatikách.
Porovnává informace poskytované snímači
rychlosti kol s
referenčními hodnotami,
které musejí být znovu uloženy do
paměti systému po každé úpravě tlaku
v pneumatikách nebo po výměně kola
.
Při zjištění poklesu tlaku v jedné nebo více
pneumatikách systém spustí varování.
Systém detekce poklesu tlaku v
pneumatikách v žádném případě
nenahrazuje pozornost řidiče.
Tento systém vyžaduje, abyste prováděli
pravidelné měsíční kontroly tlaku v
pneumatikách (včetně rezer vního kola)
nebo kontrolu před každou delší jízdou.
Při jízdě s podhuštěnými pneumatikami
se zhoršují jízdní vlastnosti vozidla,
prodlužuje se brzdná dráha a dochází
k předčasnému opotřebení pneumatik,
zejména ve ztížených podmínkách (velké
zatížení, vysoká rychlost, dlouhé trasy).
Jízda s podhuštěnými pneumatikami
zvyšuje spotřebu paliva. Hodnoty tlaku huštění předepsané pro
Vaše vozidlo jsou uvedeny na štítku s
tlakem pneumatik.
Více informací o
identifikačních prvcích
naleznete v příslušné kapitole.
Kontrola tlaku v pneumatikách musí být
prováděna „za studena“ (vozidlo stojí déle
než 1 hodinu nebo po ujetí maximálně
10 km nízkou rychlostí).
V opačném případě (kontrola „za tepla“)
přičtěte k hodnotám uvedeným na štítku
0,3 baru.
Sněhové řetězy
Systém nemusí být resetován po montáži
či demontáži sněhových řetězů.
Výstraha při poklesu tlaku
Tato výstraha je signalizována
rozsvícením kontroly, zvukovým
signálem a, v závislosti na výbavě
vozidla, zobrazením hlášení na
obrazovce.
F
O
kamžitě zpomalte, vyvarujte se
nadměrného otáčení volantem a prudce
nebrzděte.
F
Z
astavte, jakmile vám to dopravní situace
umožní.
Řízení
Page 179 of 320

177

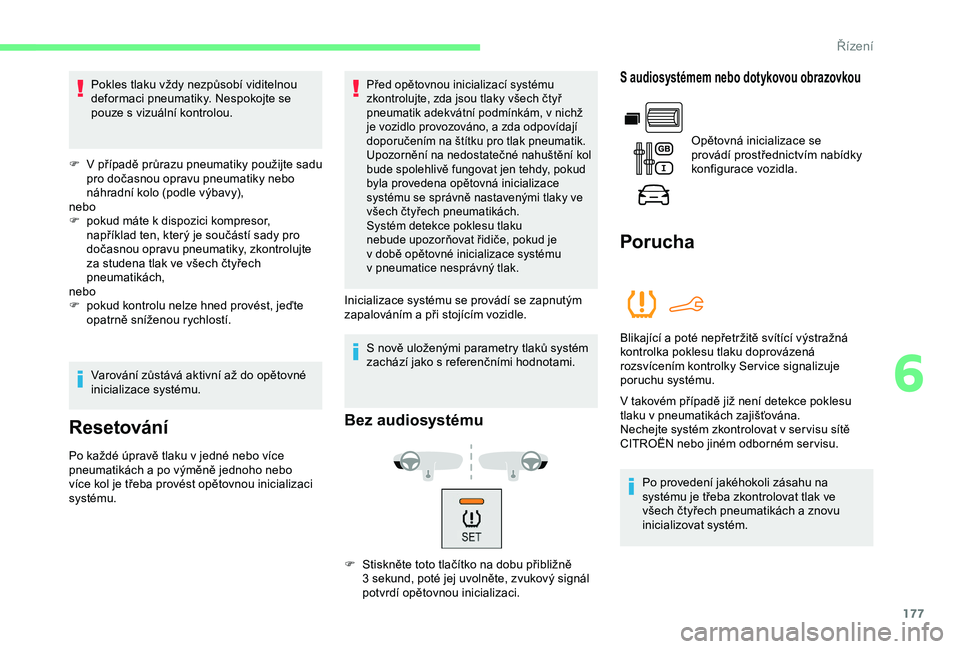

Pokles tlaku vždy nezpůsobí viditelnou
deformaci pneumatiky. Nespokojte se
pouze s vizuální kontrolou.
F
V p
řípadě průrazu pneumatiky použijte sadu
pro dočasnou opravu pneumatiky nebo
náhradní kolo (podle výbavy),
nebo
F
p
okud máte k dispozici kompresor,
například ten, který je součástí sady pro
dočasnou opravu pneumatiky, zkontrolujte
za studena tlak ve všech čtyřech
pneumatikách,
nebo
F
p
okud kontrolu nelze hned provést, jeďte
opatrně sníženou rychlostí.
Varování zůstává aktivní až do opětovné
inicializace systému.
Resetování
Po každé úpravě tlaku v jedné nebo více
p neumatikách a po výměně jednoho nebo
více kol je třeba provést opětovnou inicializaci
systému. Inicializace systému se provádí se zapnutým
zapalováním a při stojícím vozidle.
S nově uloženými parametry tlaků systém
zachází jako s referenčními hodnotami.
Bez audiosystému
F Stiskněte toto tlačítko na dobu přibližně
3 sekund, poté jej uvolněte, zvukový signál
potvrdí opětovnou inicializaci.
S audiosystémem nebo dotykovou obrazovkou
Opětovná inicializace se
provádí prostřednictvím nabídky
konfigurace vozidla.
Porucha
Blikající a poté nepřetržitě svítící výstražná
k ontrolka poklesu tlaku doprovázená
rozsvícením kontrolky Ser vice signalizuje
poruchu systému.
V
takovém případě již není detekce poklesu
tlaku v
pneumatikách zajišťována.
Nechejte systém zkontrolovat v
ser visu sítě
CITROËN nebo jiném odborném ser visu.
Po provedení jakéhokoli zásahu na
systému je třeba zkontrolovat tlak ve
všech čtyřech pneumatikách a
znovu
inicializovat systém.
Před opětovnou inicializací systému
zkontrolujte, zda jsou tlaky všech čtyř
pneumatik adekvátní podmínkám, v
nichž
je vozidlo provozováno, a zda odpovídají
doporučením na štítku pro tlak pneumatik.
Upozornění na nedostatečné nahuštění kol
bude spolehlivě fungovat jen tehdy, pokud
byla provedena opětovná inicializace
systému se správně nastavenými tlaky ve
všech čtyřech pneumatikách.
Systém detekce poklesu tlaku
nebude upozorňovat řidiče, pokud je
v
době opětovné inicializace systému
v
pneumatice nesprávný tlak.
6
Řízení
Page 180 of 320

Již více než 45 let vyznávají TOTAL
a CITROËN společné hodnoty:
dokonalost, kreativitu a technologické
inovace.
Ve stejném duchu vyvíjí společnost
TOTAL řadu maziv TOTAL QUARTZ
přizpůsobenou motorům CITROËN,
což činí jejich spalování paliva
efektivnější a ekologičtější.
TOTAL A CITROËN testují spolehlivost
a účinnost svých výrobků během
motoristických závodů za extrémních
podmínek.
Vyberte si pro servis vozidla maziva
TOTAL QUARTZ, která jsou zárukou
optimální výdrže a výkonu motoru.
DOPLŇOVÁNÍ S
DŮVĚROU
MAZIVA TOTAL
QUARTZ
