CITROEN BERLINGO VAN 2019 Návod na použití (in Czech)

139

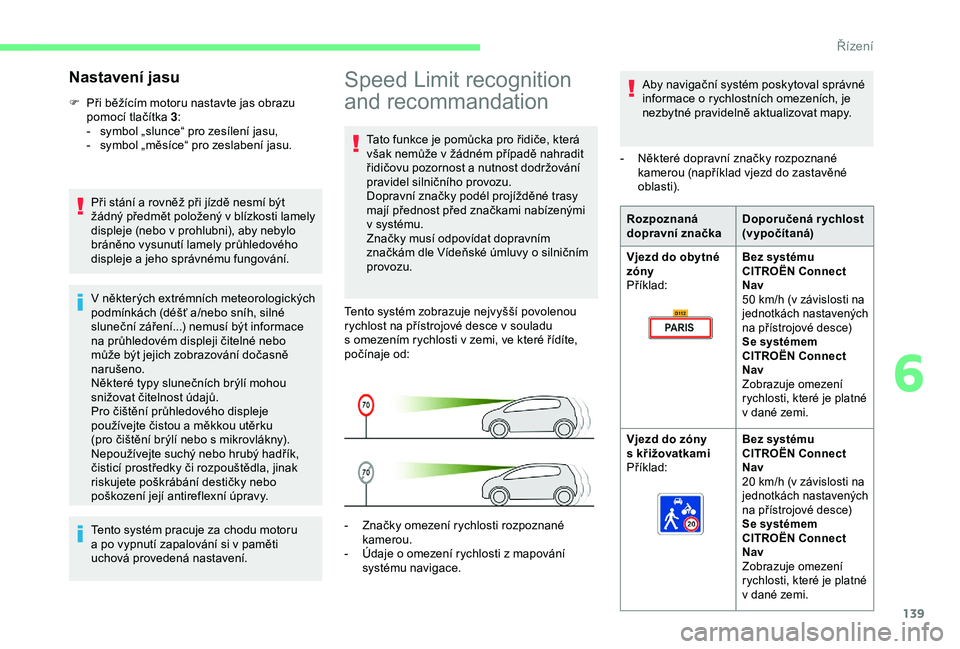

Speed Limit recognition
and recommandation
Tato funkce je pomůcka pro řidiče, která
však nemůže v žádném případě nahradit
řidičovu pozornost a
nutnost dodržování
pravidel silničního provozu.
Dopravní značky podél projížděné trasy
mají přednost před značkami nabízenými
v
systému.
Značky musí odpovídat dopravním
značkám dle Vídeňské úmluvy o
silničním
provozu.
Tento systém zobrazuje nejvyšší povolenou
rychlost na přístrojové desce v
souladu
s

omezením rychlosti v zemi, ve které řídíte,
počínaje od:
-

Z
načky omezení rychlosti rozpoznané
kamerou.
-

Ú
daje o omezení rychlosti z mapování
systému navigace.
Nastavení jasu
F Při běžícím motoru nastavte jas obrazu pomocí tlačítka 3 :
-

s
ymbol „slunce“ pro zesílení jasu,
-

s
ymbol „měsíce“ pro zeslabení jasu.
Při stání a rovněž při jízdě nesmí být
žádný předmět položený v blízkosti lamely
displeje (nebo v prohlubni), aby nebylo
bráněno vysunutí lamely průhledového
displeje a jeho správnému fungování.
V některých extrémních meteorologických
podmínkách (déšť a/nebo sníh, silné
sluneční záření...) nemusí být informace
na průhledovém displeji čitelné nebo
může být jejich zobrazování dočasně
narušeno.
Některé typy slunečních brýlí mohou
snižovat čitelnost údajů.
Pro čištění průhledového displeje
používejte čistou a měkkou utěrku
(pro čištění brýlí nebo s mikrovlákny).
Nepoužívejte suchý nebo hrubý hadřík,
čisticí prostředky či rozpouštědla, jinak
riskujete poškrábání destičky nebo
poškození její antireflexní úpravy.
Tento systém pracuje za chodu motoru
a
po vypnutí zapalování si v paměti
uchová provedená nastavení. Aby navigační systém poskytoval správné
informace o
rychlostních omezeních, je
nezbytné pravidelně aktualizovat mapy.
-

N
ěkteré dopravní značky rozpoznané
kamerou (například vjezd do zastavěné
oblasti).
Rozpoznaná
dopravní značka Doporučená rychlost
(vypočítaná)
Vjezd do obytné
zóny
Příklad:
Bez systému
CITROËN Connect
Nav
50
km/h (v závislosti na
jednotkách nastavených
na přístrojové desce)
Se systémem
CITROËN Connect
Nav
Zobrazuje omezení
rychlosti, které je platné
v
dané zemi.
Vjezd do zóny
s křižovatkami
Příklad:Bez systému
CITROËN Connect
Nav
20
km/h (v závislosti na
jednotkách nastavených
na přístrojové desce)
Se systémem
CITROËN Connect
Nav
Zobrazuje omezení
rychlosti, které je platné
v
dané zemi.
6
Řízení

140

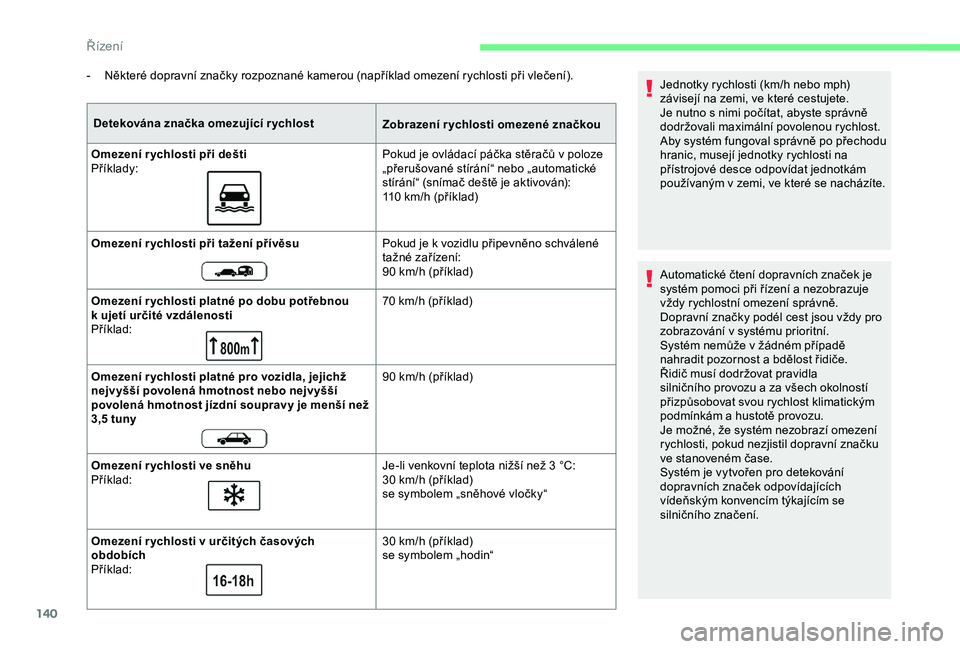

- Některé dopravní značky rozpoznané kamerou (například omezení rychlosti při vlečení).Detekována značka omezující r ychlost Zobrazení r ychlosti omezené značkou
Omezení r ychlosti při dešti
Příklady: Pokud je ovládací páčka stěračů v
poloze
„přerušované stírání“ nebo „automatické
stírání“ (snímač deště je aktivován):
110
km/h (příklad)
Omezení r ychlosti při tažení přívěsu Pokud je k vozidlu připevněno schválené
tažné zařízení:
90
km/h (příklad)
Omezení r ychlosti platné po dobu potřebnou
k
ujetí určité vzdálenosti
Příklad: 70
km/h (příklad)
Omezení r ychlosti platné pro vozidla, jejichž
nejvyšší povolená hmotnost nebo nejvyšší
povolená hmotnost jízdní soupravy je menší než
3,5
tuny 90
km/h (příklad)
Omezení r ychlosti ve sněhu
Příklad: Je-li venkovní teplota nižší než 3
°C:
30
km/h (příklad)
se symbolem „sněhové vločky“
Omezení r ychlosti v
určitých časových
obdobích
Příklad: 30
km/h (příklad)
se symbolem „hodin“ Jednotky rychlosti (km/h nebo mph)
závisejí na zemi, ve které cestujete.
Je nutno s
nimi počítat, abyste správně
dodržovali maximální povolenou rychlost.
Aby systém fungoval správně po přechodu
hranic, musejí jednotky rychlosti na
přístrojové desce odpovídat jednotkám
používaným v
zemi, ve které se nacházíte.
Automatické čtení dopravních značek je
systém pomoci při řízení a nezobrazuje
vždy rychlostní omezení správně.
Dopravní značky podél cest jsou vždy pro
zobrazování v
systému prioritní.
Systém nemůže v
žádném případě
nahradit pozornost a bdělost řidiče.
Řidič musí dodržovat pravidla
silničního provozu a za všech okolností
přizpůsobovat svou rychlost klimatickým
podmínkám a hustotě provozu.
Je možné, že systém nezobrazí omezení
rychlosti, pokud nezjistil dopravní značku
ve stanoveném čase.
Systém je vytvořen pro detekování
dopravních značek odpovídajících
vídeňským konvencím týkajícím se
silničního značení.
Řízení

141

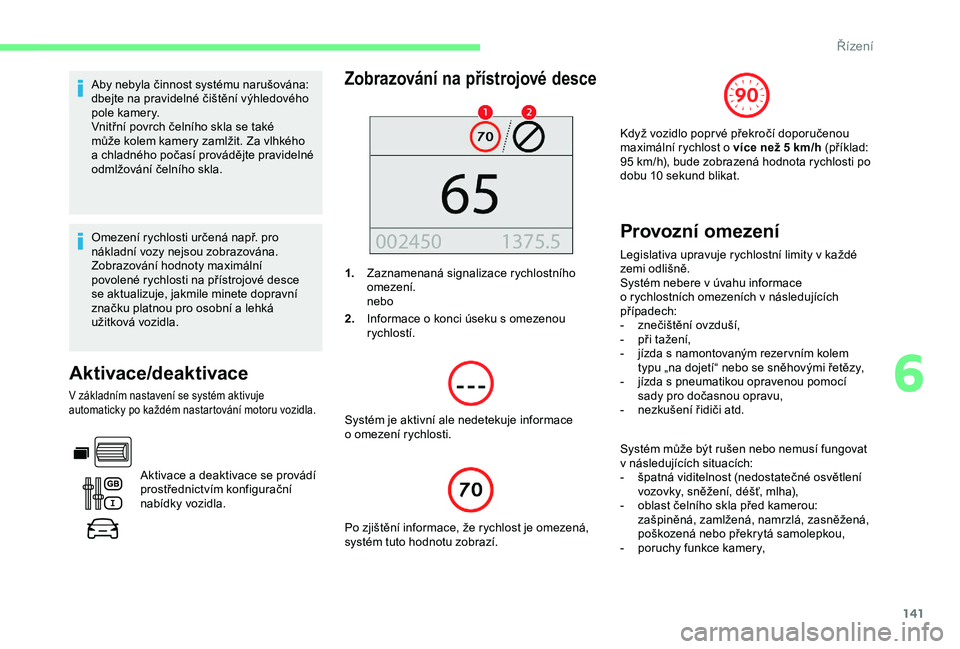

Aby nebyla činnost systému narušována:
dbejte na pravidelné čištění výhledového
pole kamery.
Vnitřní povrch čelního skla se také
může kolem kamery zamlžit. Za vlhkého
a chladného počasí provádějte pravidelné
odmlžování čelního skla.
Omezení rychlosti určená např. pro
nákladní vozy nejsou zobrazována.
Zobrazování hodnoty maximální
povolené rychlosti na přístrojové desce
se aktualizuje, jakmile minete dopravní
značku platnou pro osobní a
lehká
užitková vozidla.
Aktivace/deaktivace
V základním nastavení se systém aktivuje
automaticky po každém nastartování motoru vozidla.
Zobrazování na přístrojové desce
1. Zaznamenaná signalizace rychlostního
omezení.
nebo
2. Informace o
konci úseku s omezenou
rychlostí.
Systém je aktivní ale nedetekuje informace
o
omezení rychlosti.
Po zjištění informace, že rychlost je omezená,
systém tuto hodnotu zobrazí.
Aktivace a

deaktivace se provádí
prostřednictvím konfigurační
nabídky vozidla.
Provozní omezení
Legislativa upravuje rychlostní limity v každé
z emi odlišně.
Systém nebere v
úvahu informace
o
rychlostních omezeních v následujících
případech:
-

z
nečištění ovzduší,
-

p
ři tažení,
-

j
ízda s namontovaným rezer vním kolem
typu „na dojetí“ nebo se sněhovými řetězy,
-

j
ízda s pneumatikou opravenou pomocí
sady pro dočasnou opravu,
-

n
ezkušení řidiči atd.
Když vozidlo popr vé překročí doporučenou
maximální rychlost o
více než 5 km/h (příklad:
95 km/h), bude zobrazená hodnota rychlosti po
dobu 10 sekund blikat.
Systém může být rušen nebo nemusí fungovat
v následujících situacích:
-

š
patná viditelnost (nedostatečné osvětlení
vozovky, sněžení, déšť, mlha),
-

o
blast čelního skla před kamerou:
zašpiněná, zamlžená, namrzlá, zasněžená,
poškozená nebo překrytá samolepkou,
-

p
oruchy funkce kamery,
6
Řízení

142

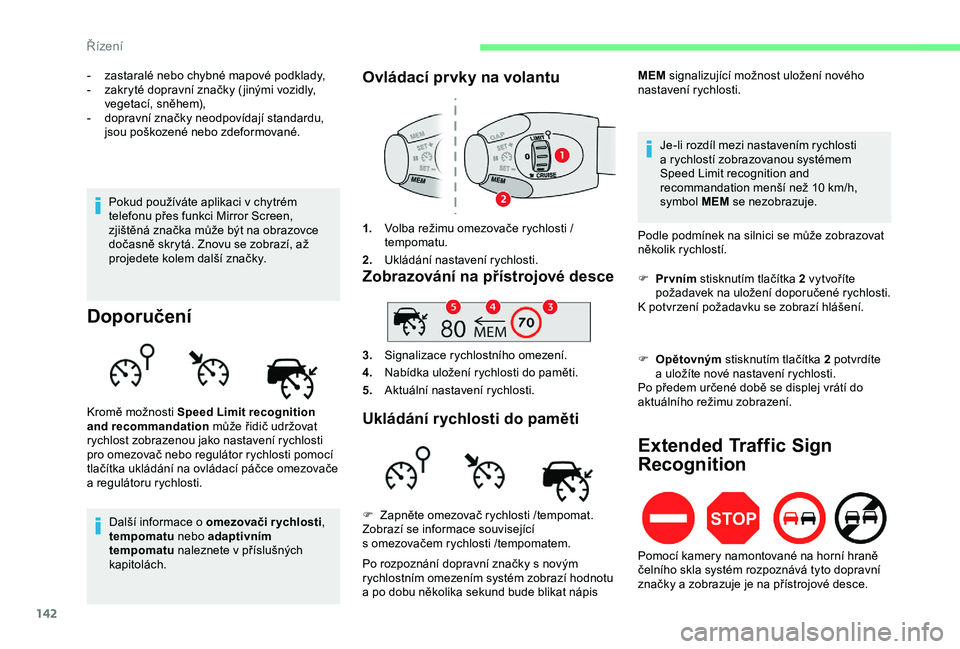

- zastaralé nebo chybné mapové podklady,
- z akryté dopravní značky ( jinými vozidly,
vegetací, sněhem),
-

d
opravní značky neodpovídají standardu,
jsou poškozené nebo zdeformované.
Doporučení
Další informace o omezovači rychlosti ,
t empomatu nebo adaptivním
tempomatu naleznete v
příslušných
kapitolách.
Ovládací prvky na volantu
1. Volba režimu omezovače rychlosti /
tempomatu.
2. Ukládání nastavení rychlosti.
Zobrazování na přístrojové desce
3.Signalizace rychlostního omezení.
4. Nabídka uložení rychlosti do paměti.
5. Aktuální nastavení rychlosti.
Ukládání rychlosti do pamětiKromě možnosti Speed Limit recognition
and recommandation může řidič udržovat
rychlost zobrazenou jako nastavení rychlosti
pro omezovač nebo regulátor rychlosti pomocí
tlačítka ukládání na ovládací páčce omezovače
a
regulátoru rychlosti. F

Z
apněte omezovač rychlosti /tempomat.
Zobrazí se informace související
s
omezovačem rychlosti /tempomatem.
Po rozpoznání dopravní značky s
novým
rychlostním omezením systém zobrazí hodnotu
a
po dobu několika sekund bude blikat nápis
Pokud používáte aplikaci v
chytrém
telefonu přes funkci Mirror Screen,
zjištěná značka může být na obrazovce
dočasně skrytá. Znovu se zobrazí, až
projedete kolem další značky. MEM
signalizující možnost uložení nového
nastavení rychlosti.
Je-li rozdíl mezi nastavením rychlosti
a rychlostí zobrazovanou systémem
Speed Limit recognition and
recommandation menší než 10 km/h,
symbol MEM se nezobrazuje.
Podle podmínek na silnici se může zobrazovat
několik rychlostí.
F
Pr
vním
stisknutím tlačítka 2 vytvoříte
požadavek na uložení doporučené rychlosti.
K potvrzení požadavku se zobrazí hlášení.
F
O
pětovným
stisknutím tlačítka 2 potvrdíte
a uložíte nové nastavení rychlosti.
Po předem určené době se displej vrátí do
aktuálního režimu zobrazení.
Extended Traffic Sign
Recognition
Pomocí kamery namontované na horní hraně
čelního skla systém rozpoznává tyto dopravní
značky a
zobrazuje je na přístrojové desce.
Řízení

143

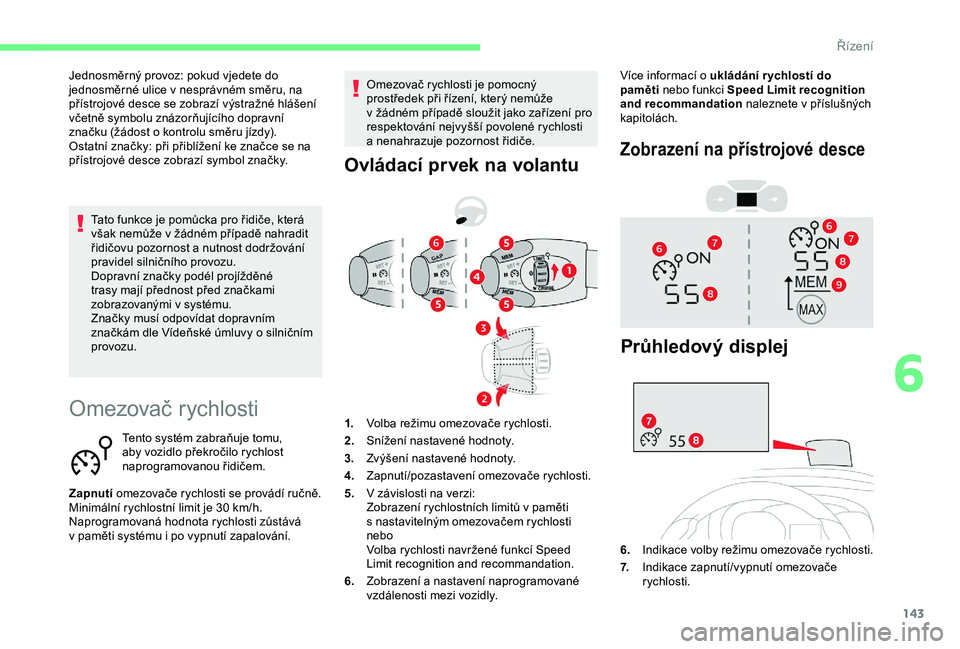

Omezovač rychlosti
Tento systém zabraňuje tomu,
aby vozidlo překročilo rychlost
naprogramovanou řidičem.
Zapnutí omezovače rychlosti se provádí ručně.
Minimální rychlostní limit je 30
km/h.
Naprogramovaná hodnota rychlosti zůstává
v

paměti systému i po vypnutí zapalování. Omezovač rychlosti je pomocný
prostředek při řízení, který nemůže
v
žádném případě sloužit jako zařízení pro
respektování nejvyšší povolené rychlosti
a nenahrazuje pozornost řidiče.
Tato funkce je pomůcka pro řidiče, která
však nemůže v žádném případě nahradit
řidičovu pozornost a nutnost dodržování
pravidel silničního provozu.
Dopravní značky podél projížděné
trasy mají přednost před značkami
zobrazovanými v systému.
Značky musí odpovídat dopravním
značkám dle Vídeňské úmluvy o silničním
provozu.
Jednosměrný provoz: pokud vjedete do
jednosměrné ulice v nesprávném směru, na
přístrojové desce se zobrazí výstražné hlášení
včetně symbolu znázorňujícího dopravní
značku (žádost o kontrolu směru jízdy).
Ostatní značky: při přiblížení ke značce se na
přístrojové desce zobrazí symbol značky.
Ovládací prvek na volantu
1. Volba režimu omezovače rychlosti.
2. Snížení nastavené hodnoty.
3. Zvýšení nastavené hodnoty.
4. Zapnutí/pozastavení omezovače rychlosti.
5. V
závislosti na verzi:
Zobrazení rychlostních limitů v
paměti
s
nastavitelným omezovačem rychlosti
nebo
Volba rychlosti navržené funkcí Speed
Limit recognition and recommandation.
6. Zobrazení a
nastavení naprogramované
vzdálenosti mezi vozidly. Více informací o
ukládání r ychlostí do
paměti nebo funkci Speed Limit recognition
and recommandation naleznete v příslušných
kapitolách.
Zobrazení na přístrojové desce
Průhledový displej
6. Indikace volby režimu omezovače rychlosti.
7. Indikace zapnutí/vypnutí omezovače
rychlosti.
6
Řízení

144

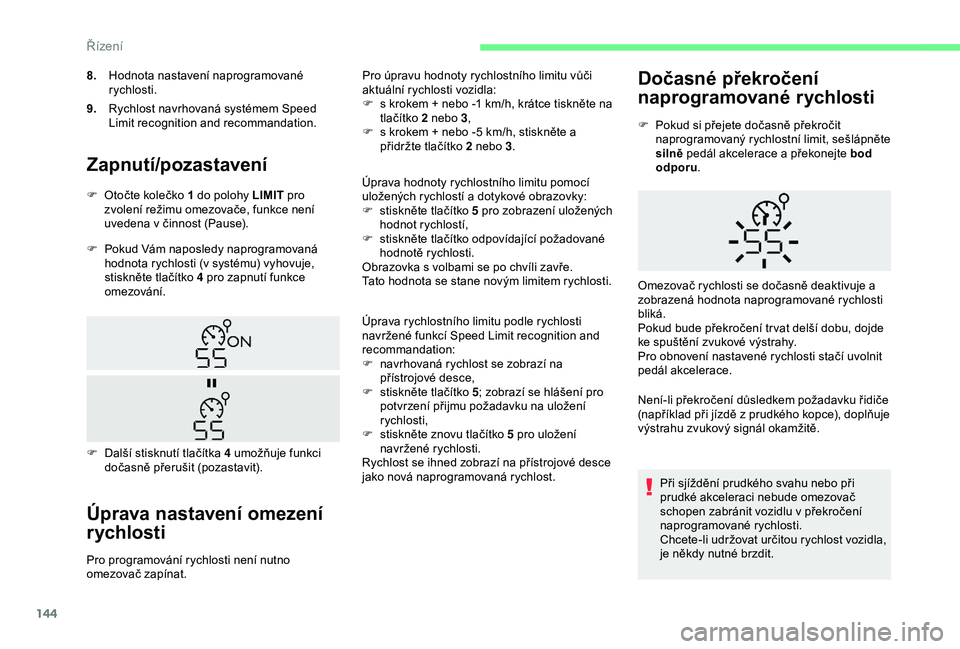

Zapnutí/pozastavení
F Pokud Vám naposledy naprogramovaná hodnota rychlosti (v systému) vyhovuje,
stiskněte tlačítko 4 pro zapnutí funkce
omezování.
Úprava nastavení omezení
rychlosti
Pro programování rychlosti není nutno
omezovač zapínat. Pro úpravu hodnoty rychlostního limitu vůči
aktuální rychlosti vozidla:
F

s k
rokem + nebo -1 km/h, krátce tiskněte na
tlačítko 2 nebo 3 ,
F
s k
rokem + nebo -5 km/h, stiskněte a
přidržte tlačítko 2 nebo 3 .
F
O
točte kolečko 1 do polohy LIMIT pro
zvolení režimu omezovače, funkce není
uvedena v činnost (Pause).
F
D
alší stisknutí tlačítka 4 umožňuje funkci
dočasně přerušit (pozastavit).
8.
Hodnota nastavení naprogramované
rychlosti.
9. Rychlost navrhovaná systémem Speed
Limit recognition and recommandation.
Úprava hodnoty rychlostního limitu pomocí
uložených rychlostí a dotykové obrazovky:
F
s
tiskněte tlačítko 5 pro zobrazení uložených
hodnot rychlostí,
F
s
tiskněte tlačítko odpovídající požadované
hodnotě rychlosti.
Obrazovka s volbami se po chvíli zavře.
Tato hodnota se stane novým limitem rychlosti.
Úprava rychlostního limitu podle rychlosti
navržené funkcí Speed Limit recognition and
recommandation:
F
n
avrhovaná rychlost se zobrazí na
přístrojové desce,
F
s
tiskněte tlačítko 5
; zobrazí se hlášení pro
potvrzení přijmu požadavku na uložení
rychlosti,
F
s
tiskněte znovu tlačítko 5 pro uložení
navržené rychlosti.
Rychlost se ihned zobrazí na přístrojové desce
jako nová naprogramovaná rychlost.
Dočasné překročení
naprogramované rychlosti
F Pokud si přejete dočasně překročit naprogramovaný rychlostní limit, sešlápněte
silně pedál akcelerace a překonejte bod
odporu .
Není-li překročení důsledkem požadavku řidiče
(například při jízdě z
prudkého kopce), doplňuje
výstrahu zvukový signál okamžitě.
Při sjíždění prudkého svahu nebo při
prudké akceleraci nebude omezovač
schopen zabránit vozidlu v překročení
naprogramované rychlosti.
Chcete-li udržovat určitou rychlost vozidla,
je někdy nutné brzdit.
Omezovač rychlosti se dočasně deaktivuje a
zobrazená hodnota naprogramované rychlosti
bliká.
Pokud bude překročení tr vat delší dobu, dojde
ke spuštění zvukové výstrahy.
Pro obnovení nastavené rychlosti stačí uvolnit
pedál akcelerace.
Řízení

145

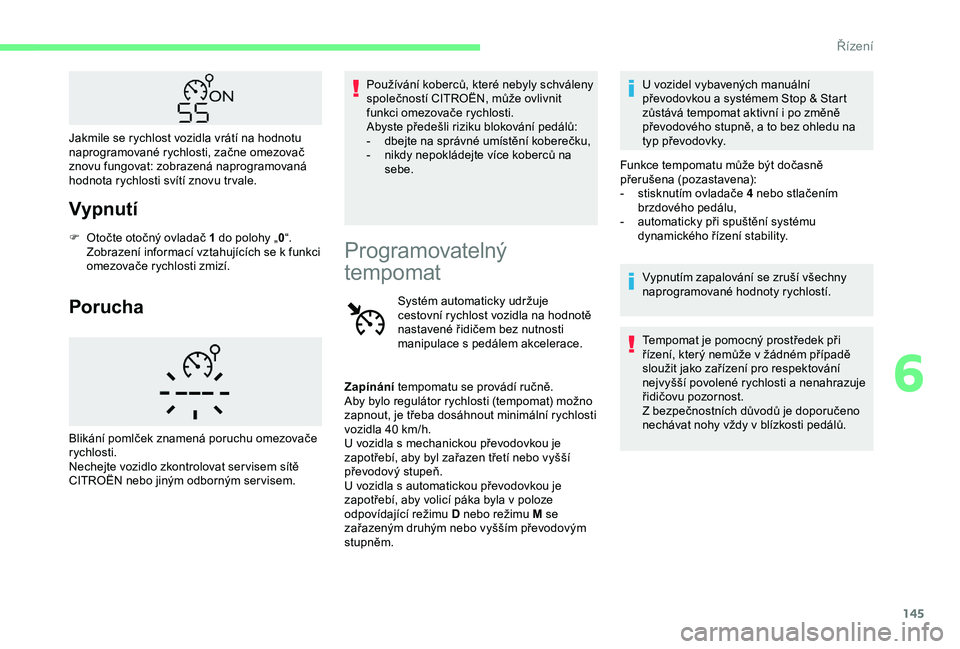

Vypnutí
F Otočte otočný ovladač 1 do polohy „0 “.
Zobrazení informací vztahujících se k funkci
omezovače rychlosti zmizí.
Porucha
Používání koberců, které nebyly schváleny
společností CITROËN, může ovlivnit
funkci omezovače rychlosti.
Abyste předešli riziku blokování pedálů:
-

d
bejte na správné umístění koberečku,
-

n
ikdy nepokládejte více koberců na
sebe.
Blikání pomlček znamená poruchu omezovače
rychlosti.
Nechejte vozidlo zkontrolovat ser visem sítě
CITROËN nebo jiným odborným ser visem.
Programovatelný
tempomat
Systém automaticky udržuje
cestovní rychlost vozidla na hodnotě
nastavené řidičem bez nutnosti
manipulace s pedálem akcelerace. U
vozidel vybavených manuální
převodovkou a systémem Stop & Start
zůstává tempomat aktivní i po změně
převodového stupně, a to bez ohledu na
typ převodovky.
Funkce tempomatu může být dočasně
přerušena (pozastavena):
-
s
tisknutím ovladače 4 nebo stlačením
brzdového pedálu,
-
a
utomaticky při spuštění systému
dynamického řízení stability.
Vypnutím zapalování se zruší všechny
naprogramované hodnoty rychlostí.
Tempomat je pomocný prostředek při
řízení, který nemůže v
žádném případě
sloužit jako zařízení pro respektování
nejvyšší povolené rychlosti a
nenahrazuje
řidičovu pozornost.
Z bezpečnostních důvodů je doporučeno
nechávat nohy vždy v
blízkosti pedálů.
Zapínání
tempomatu se provádí ručně.
Aby bylo regulátor rychlosti (tempomat) možno
zapnout, je třeba dosáhnout minimální rychlosti
vozidla 40
km/h.
U

vozidla s mechanickou převodovkou je
zapotřebí, aby byl zařazen třetí nebo vyšší
převodový stupeň.
U

vozidla s automatickou převodovkou je
zapotřebí, aby volicí páka byla v
poloze
odpovídající režimu
D nebo režimu M se
zařazeným druhým nebo vyšším převodovým
stupněm.
Jakmile se rychlost vozidla vrátí na hodnotu
naprogramované rychlosti, začne omezovač
znovu fungovat: zobrazená naprogramovaná
hodnota rychlosti svítí znovu tr vale.
6
Řízení

146

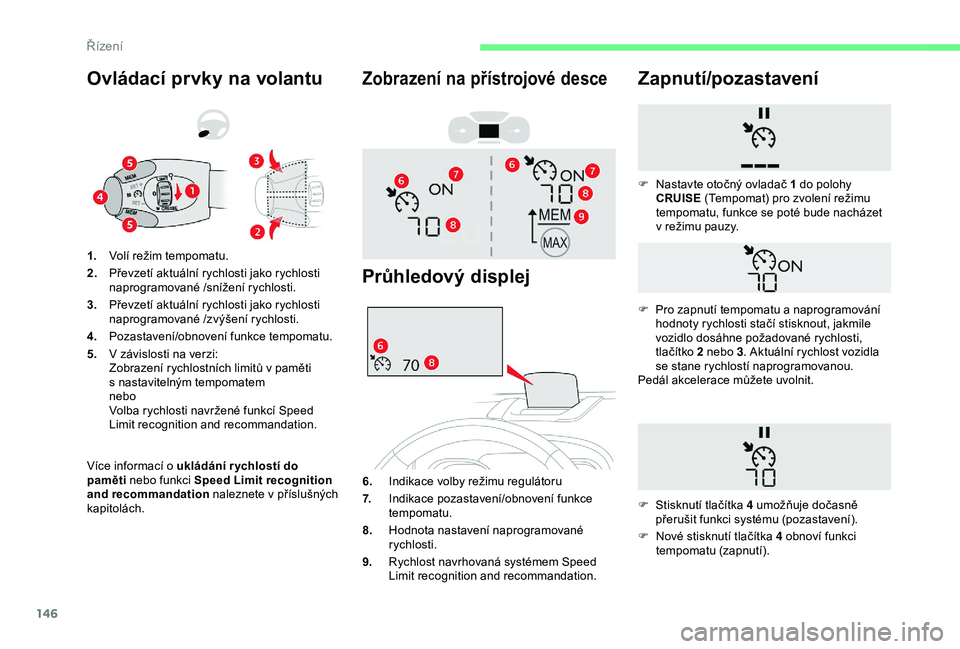

Ovládací prvky na volantu
Více informací o ukládání r ychlostí do
pa měti nebo funkci Speed Limit recognition
and recommandation naleznete v
příslušných
kapitolách. 1. Volí režim tempomatu.
2. Převzetí aktuální rychlosti jako rychlosti
naprogramované /snížení rychlosti.
3. Převzetí aktuální rychlosti jako rychlosti
naprogramované /zvýšení rychlosti.
4. Pozastavení/obnovení funkce tempomatu.
5. V závislosti na verzi:
Zobrazení rychlostních limitů v paměti
s nastavitelným tempomatem
nebo
Volba rychlosti navržené funkcí Speed
Limit recognition and recommandation.
Zobrazení na přístrojové desce
Průhledový displej
6. Indikace volby režimu regulátoru
7. Indikace pozastavení/obnovení funkce
tempomatu.
8. Hodnota nastavení naprogramované
rychlosti.
9. Rychlost navrhovaná systémem Speed
Limit recognition and recommandation.
Zapnutí/pozastavení
F Nové stisknutí tlačítka 4 obnoví funkci
tempomatu (zapnutí).
F

N
astavte otočný ovladač 1 do polohy
CRUISE (Tempomat) pro zvolení režimu
tempomatu, funkce se poté bude nacházet
v režimu pauzy.
F
P
ro zapnutí tempomatu a naprogramování
hodnoty rychlosti stačí stisknout, jakmile
vozidlo dosáhne požadované rychlosti,
tlačítko 2 nebo 3 . Aktuální rychlost vozidla
se stane rychlostí naprogramovanou.
Pedál akcelerace můžete uvolnit.
F
S
tisknutí tlačítka 4 umožňuje dočasně
přerušit funkci systému (pozastavení).
Řízení

147

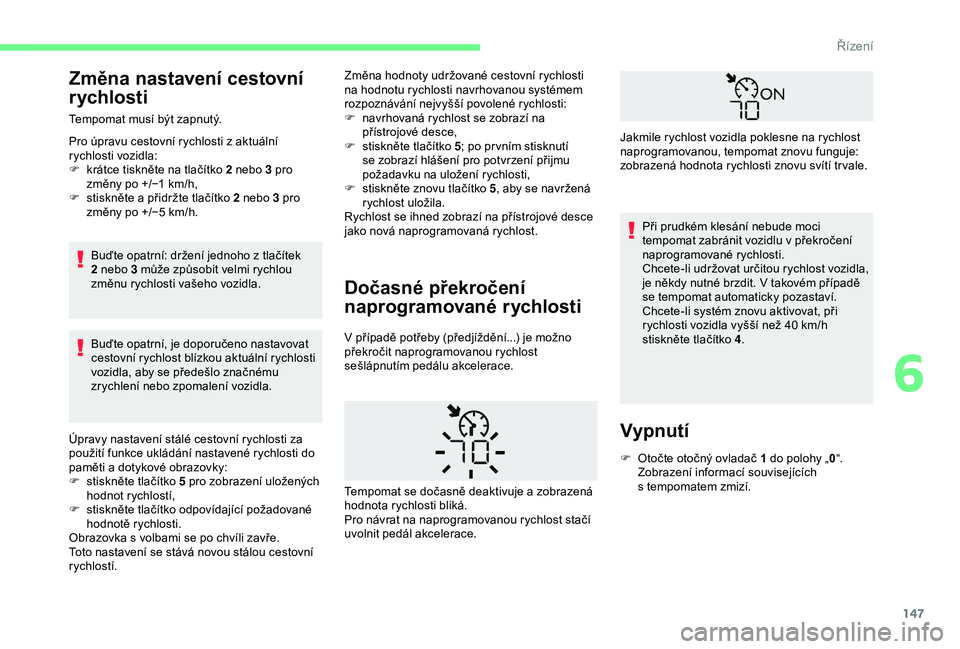

Změna nastavení cestovní
rychlosti
Tempomat musí být zapnutý.
Pro úpravu cestovní rychlosti z aktuální
rychlosti vozidla:
F

k
rátce tiskněte na tlačítko 2 nebo 3 pro
změny po +/−1
km/h,
F

s
tiskněte a přidržte tlačítko 2 nebo 3 pro
změny po +/−5
km/h.
Buďte opatrní: držení jednoho z
tlačítek
2 nebo 3
může způsobit velmi rychlou
změnu rychlosti vašeho vozidla.
Buďte opatrní, je doporučeno nastavovat
cestovní rychlost blízkou aktuální rychlosti
vozidla, aby se předešlo značnému
zrychlení nebo zpomalení vozidla.
Úpravy nastavení stálé cestovní rychlosti za
použití funkce ukládání nastavené rychlosti do
paměti a dotykové obrazovky:
F

s
tiskněte tlačítko 5 pro zobrazení uložených
hodnot rychlostí,
F

s
tiskněte tlačítko odpovídající požadované
hodnotě rychlosti.
Obrazovka s
volbami se po chvíli zavře.
Toto nastavení se stává novou stálou cestovní
rychlostí. Změna hodnoty udržované cestovní rychlosti
na hodnotu rychlosti navrhovanou systémem
rozpoznávání nejvyšší povolené rychlosti:
F
n avrhovaná rychlost se zobrazí na
přístrojové desce,
F

s
tiskněte tlačítko 5; po pr vním stisknutí
se zobrazí hlášení pro potvrzení přijmu
požadavku na uložení rychlosti,
F

s
tiskněte znovu tlačítko 5, aby se navržená
rychlost uložila.
Rychlost se ihned zobrazí na přístrojové desce
jako nová naprogramovaná rychlost.
Dočasné překročení
naprogramované rychlosti
V případě potřeby (předjíždění...) je možno
překročit naprogramovanou rychlost
sešlápnutím pedálu akcelerace. Při prudkém klesání nebude moci
tempomat zabránit vozidlu v
překročení
naprogramované rychlosti.
Chcete-li udržovat určitou rychlost vozidla,
je někdy nutné brzdit. V takovém případě
se tempomat automaticky pozastaví.
Chcete-li systém znovu aktivovat, při
rychlosti vozidla vyšší než 40 km/h
stiskněte tlačítko 4 .
Vypnutí
F Otočte otočný ovladač 1 do polohy „0 “.
Zobrazení informací souvisejících
s
tempomatem zmizí.
Tempomat se dočasně deaktivuje a

zobrazená
hodnota rychlosti bliká.
Pro návrat na naprogramovanou rychlost stačí
uvolnit pedál akcelerace. Jakmile rychlost vozidla poklesne na rychlost
naprogramovanou, tempomat znovu funguje:
zobrazená hodnota rychlosti znovu svítí tr vale.
6
Řízení

148

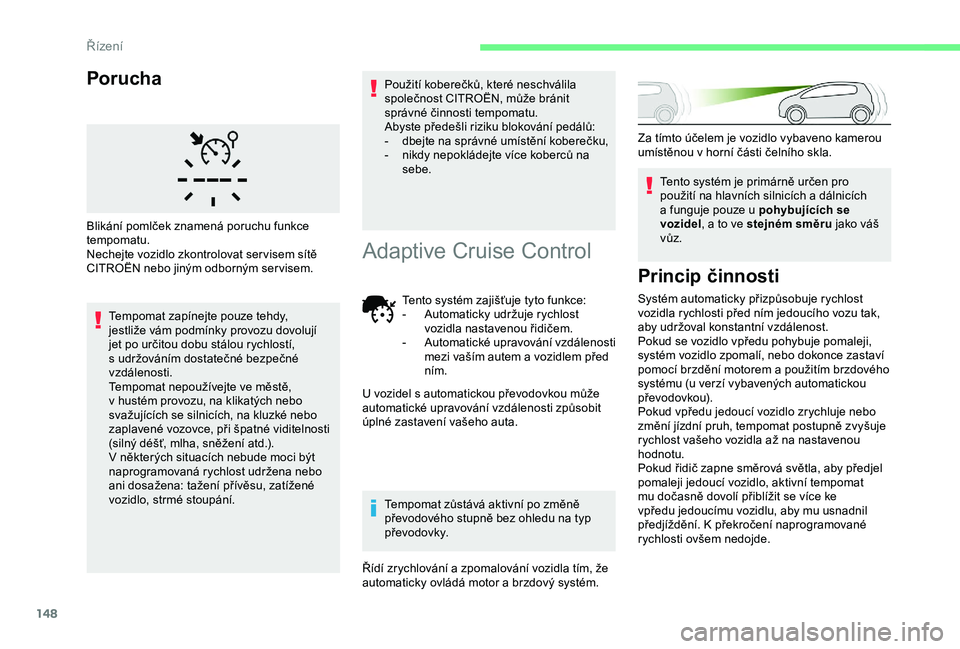

Porucha
Tempomat zapínejte pouze tehdy,
jestliže vám podmínky provozu dovolují
jet po určitou dobu stálou rychlostí,
s udržováním dostatečné bezpečné
vzdálenosti.
Tempomat nepoužívejte ve městě,
v
hustém provozu, na klikatých nebo
svažujících se silnicích, na kluzké nebo
zaplavené vozovce, při špatné viditelnosti
(silný déšť, mlha, sněžení atd.).
V některých situacích nebude moci být
naprogramovaná rychlost udržena nebo
ani dosažena: tažení přívěsu, zatížené
vozidlo, strmé stoupání. Použití koberečků, které neschválila
společnost CITROËN, může bránit
správné činnosti tempomatu.
Abyste předešli riziku blokování pedálů:
-

d
bejte na správné umístění koberečku,
-
n
ikdy nepokládejte více koberců na
sebe.
Blikání pomlček znamená poruchu funkce
tempomatu.
Nechejte vozidlo zkontrolovat ser visem sítě
CITROËN nebo jiným odborným ser visem. Tento systém zajišťuje tyto funkce:
- A utomaticky udržuje rychlost
vozidla nastavenou řidičem.
-

A
utomatické upravování vzdálenosti
mezi vaším autem a
vozidlem před
ním.
U vozidel s
automatickou převodovkou může
automatické upravování vzdálenosti způsobit
úplné zastavení vašeho auta.
Tempomat zůstává aktivní po změně
převodového stupně bez ohledu na typ
převodovky.
Řídí zrychlování a
zpomalování vozidla tím, že
automaticky ovládá motor a
brzdový systém.
Adaptive Cruise Control
Za tímto účelem je vozidlo vybaveno kamerou
umístěnou v horní části čelního skla.
Princip činnosti
Systém automaticky přizpůsobuje rychlost
vozidla rychlosti před ním jedoucího vozu tak,
aby udržoval konstantní vzdálenost.
Pokud se vozidlo vpředu pohybuje pomaleji,
systém vozidlo zpomalí, nebo dokonce zastaví
pomocí brzdění motorem a
použitím brzdového
systému (u
verzí vybavených automatickou
převodovkou).
Pokud vpředu jedoucí vozidlo zrychluje nebo
změní jízdní pruh, tempomat postupně zvyšuje
rychlost vašeho vozidla až na nastavenou
hodnotu.
Pokud řidič zapne směrová světla, aby předjel
pomaleji jedoucí vozidlo, aktivní tempomat
mu dočasně dovolí přiblížit se více ke
vpředu jedoucímu vozidlu, aby mu usnadnil
předjíždění. K
překročení naprogramované
rychlosti ovšem nedojde. Tento systém je primárně určen pro
použití na hlavních silnicích a
dálnicích
a funguje pouze u pohybujících se
vozidel , a to ve stejném směru
jako váš
vůz.
Řízení
