CITROEN BERLINGO VAN 2021 InstruktionsbÖcker (in Swedish)

169

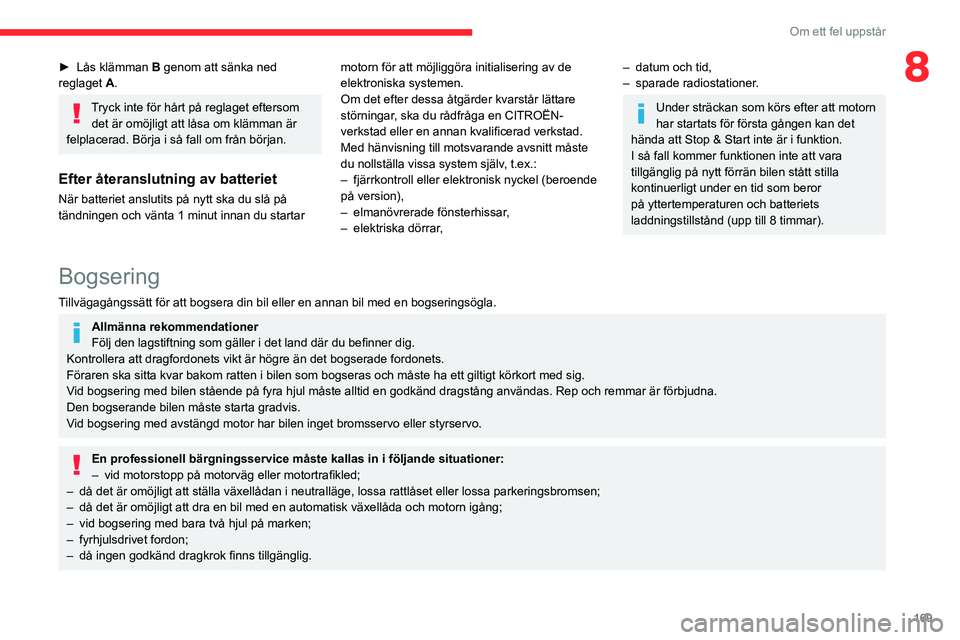

Om ett fel uppstår
8► Lås klämman B genom att sänka ned
reglaget A.
Tryck inte för hårt på reglaget eftersom
det är omöjligt att låsa om klämman är
felplacerad. Börja i så fall om från början.
Efter återanslutning av batteriet
När batteriet anslutits på nytt ska du slå på
tändningen och vänta 1 minut innan du startar motorn för att möjliggöra initialisering av de
elektroniska systemen.
Om det efter dessa åtgärder kvarstår lättare
störningar, ska du rådfråga en CITROËN-
verkstad eller en annan kvalificerad verkstad.
Med hänvisning till motsvarande avsnitt måste
du nollställa vissa system själv, t.ex.:
–

fjärrkontroll eller elektronisk nyckel (beroende
på version),
–
elmanövrerade fönsterhissar ,
–

elektriska dörrar
,
– datum och tid,
– sparade radiostationer .
Under sträckan som körs efter att motorn
har startats för första gången kan det
hända att Stop & Start inte är i funktion.
I så fall kommer funktionen inte att vara
tillgänglig på nytt förrän bilen stått stilla
kontinuerligt under en tid som beror
på yttertemperaturen och batteriets
laddningstillstånd (upp till 8 timmar).
Bogsering
Tillvägagångssätt för att bogsera din bil eller en annan bil \
med en bogseringsögla.
Allmänna rekommendationer
Följ den lagstiftning som gäller i det land där du befinner dig.
Kontrollera att dragfordonets vikt är högre än det bogserade fo\
rdonets.
Föraren ska sitta kvar bakom ratten i bilen som bogseras och måste\
ha ett giltigt körkort med sig.
Vid bogsering med bilen stående på fyra hjul måste alltid en god\
känd dragstång användas. Rep och remmar är förbjudna.
Den bogserande bilen måste starta gradvis.
Vid bogsering med avstängd motor har bilen inget bromsservo eller styr\
servo.
En professionell bärgningsservice måste kallas in i följande situat\
ioner:
– vid motorstopp på motorväg eller motortrafikled;
–

då det är omöjligt att ställa växellådan i neutrallä\
ge, lossa rattlåset eller lossa parkeringsbromsen;
–


då det är omöjligt att dra en bil med en automatisk växellå\
da och motorn igång;
–


vid bogsering med bara två hjul på marken;
–


fyrhjulsdrivet fordon;
–


då ingen godkänd dragkrok finns tillgänglig.

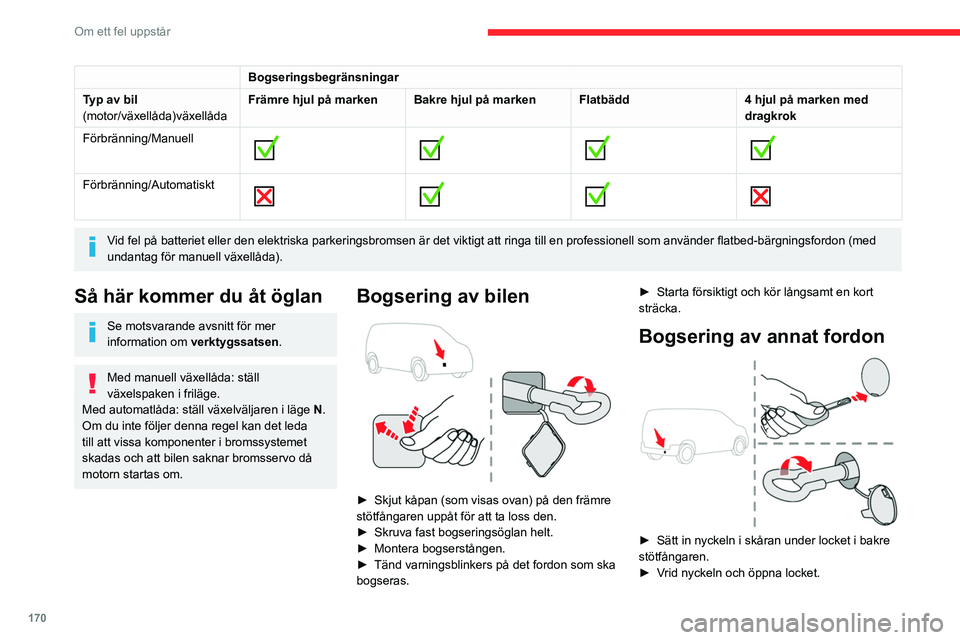

170
Om ett fel uppstår
Bogseringsbegränsningar
Typ av bil
(motor/växellåda)växellåda Främre hjul på marken Bakre hjul på marken Flatbädd
4 hjul på marken med
dragkrok
Förbränning/Manuell


Förbränning/Automatiskt

Vid fel på batteriet eller den elektriska parkeringsbromsen är det viktigt att ringa till en professionell som använder flatbed-bärgningsfordon (med
undantag för manuell växellåda).
Så här kommer du åt öglan
Se motsvarande avsnitt för mer
information om
verktygssatsen .
Med manuell växellåda: ställ
växelspaken i friläge.
Med automatlåda: ställ växelväljaren i läge N.
Om du inte följer denna regel kan det leda
till att vissa komponenter i bromssystemet
skadas och att bilen saknar bromsservo då
motorn startas om.
Bogsering av bilen

► Skjut kåpan (som visas ovan) på den främre
stötfångaren uppåt för att ta loss den.
â–º

Skruva fast bogseringsöglan helt.
â–º


Montera bogserstången.
â–º


Tänd varningsblinkers på det fordon som ska
bogseras. â–º


Starta försiktigt och kör långsamt en kort
sträcka.
Bogsering av annat fordon

► Sätt in nyckeln i skåran under locket i bakre
stötfångaren.
â–º

V
rid nyckeln och öppna locket.

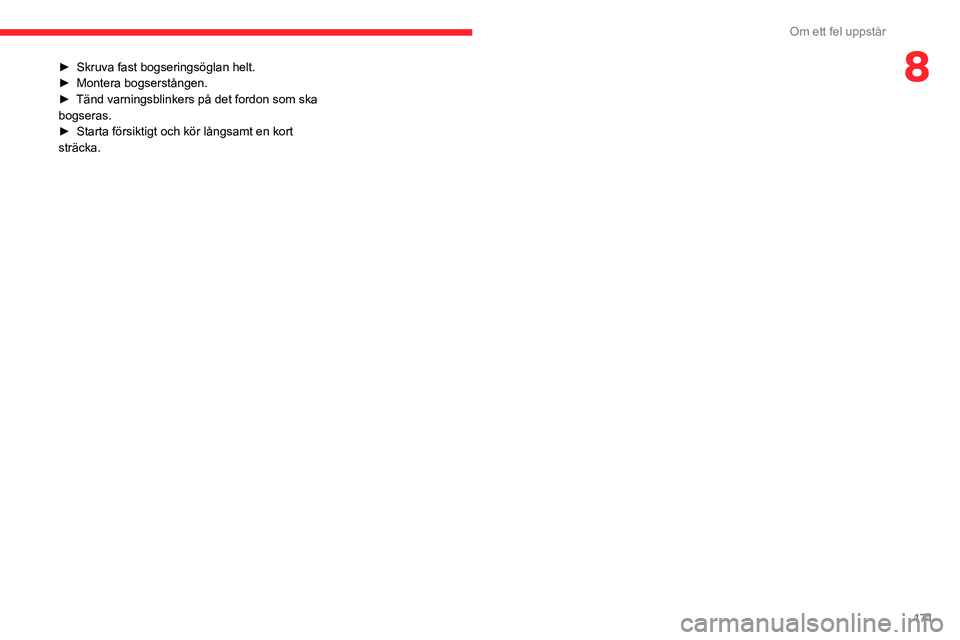

171
Om ett fel uppstår
8► Skruva fast bogseringsöglan helt.
► Montera bogserstången.
â–º

Tänd varningsblinkers på det fordon som ska
bogseras.
â–º


Starta försiktigt och kör långsamt en kort
sträcka.

172

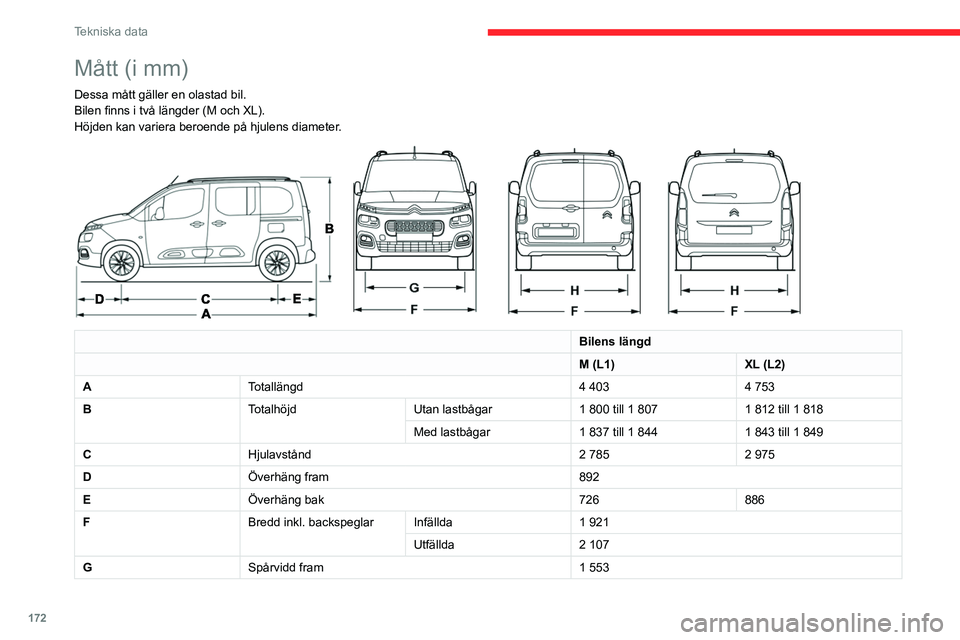

Tekniska data
MÃ¥tt (i mm)
Dessa mått gäller en olastad bil.
Bilen finns i två längder (M och XL).
Höjden kan variera beroende på hjulens diameter.


Bilens längd
M (L1) XL (L2)
A Totallängd 4 4034 753
B TotalhöjdUtan lastbågar1 800 till 1 8071 812 till 1 818
Med lastbågar 1 837 till 1 8441 843 till 1 849
C Hjulavstånd 2 7852 975
D Överhäng fram 892
E Överhäng bak 726886
F Bredd inkl. backspeglar Infällda 1 921
Utfällda 2 107
G Spårvidd fram 1 553
Egenskaper för motorer
och släpvagnsvikter
Motorer
Information om motorn finns i
bilens registreringsbevis och i
försäljningsdokumentationen.
Maxeffekten motsvarar uppmätt värde i
motorprovbänk, i enlighet med gällande
EU-bestämmelser (direktiv 1999/99/EG).
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för mer information.
Motorer och släpvagnsvikter – BENSIN
Bilar som är utrustade med VTi 110 BVM5-motorn är inte lämpliga för bogsering.

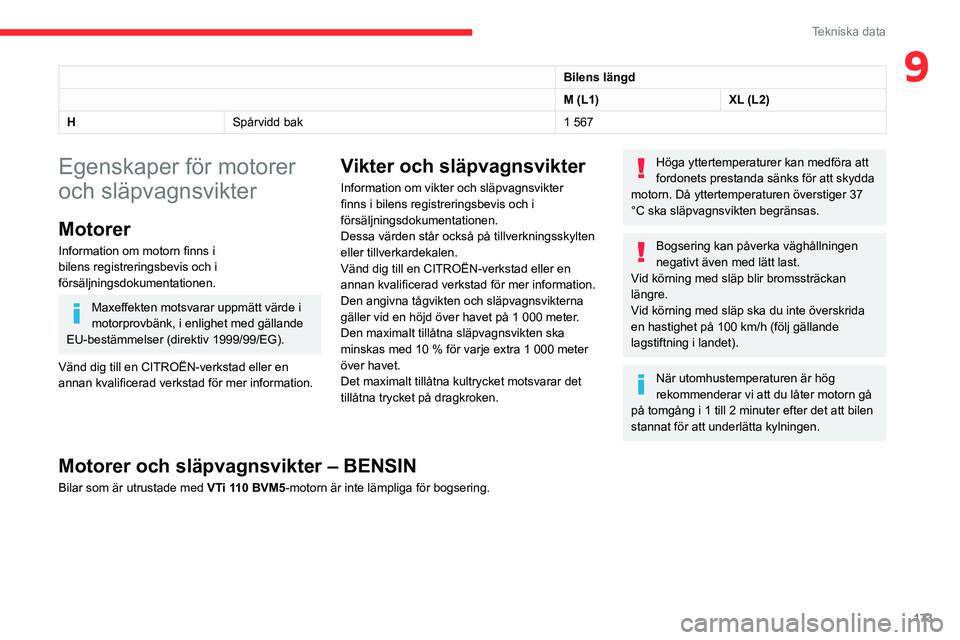

173
Tekniska data
9Bilens längd
M (L1)XL (L2)
H Spårvidd bak 1 567
Egenskaper för motorer
och släpvagnsvikter
Motorer
Information om motorn finns i
bilens registreringsbevis och i
försäljningsdokumentationen.
Maxeffekten motsvarar uppmätt värde i
motorprovbänk, i enlighet med gällande
EU-bestämmelser (direktiv 1999/99/EG).
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för mer information.
Vikter och släpvagnsvikter
Information om vikter och släpvagnsvikter
finns i bilens registreringsbevis och i
försäljningsdokumentationen.
Dessa värden står också på tillverkningsskylten
eller tillverkardekalen.
Vänd dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad för mer information.
Den angivna tågvikten och släpvagnsvikterna
gäller vid en höjd över havet på 1 000 meter.
Den maximalt tillåtna släpvagnsvikten ska
minskas med 10 % för varje extra 1
000 meter
över havet.
Det maximalt tillåtna kultrycket motsvarar det
tillåtna trycket på dragkroken.
Höga yttertemperaturer kan medföra att
fordonets prestanda sänks för att skydda
motorn. Då yttertemperaturen överstiger 37
°C ska släpvagnsvikten begränsas.
Bogsering kan påverka väghållningen
negativt även med lätt last.
Vid körning med släp blir bromssträckan
längre.
Vid körning med släp ska du inte överskrida
en hastighet på 100
km/h (följ gällande
lagstiftning i landet).
När utomhustemperaturen är hög
rekommenderar vi att du låter motorn gå
på tomgång i 1 till 2 minuter efter det att bilen
stannat för att underlätta kylningen.
Motorer och släpvagnsvikter – BENSIN
Bilar som är utrustade med VTi 110 BVM5-motorn är inte lämpliga för bogsering.

174
Tekniska data
Motorer och släpvagnsvikter - BENSIN EURO 6.3
MotorerPureTech 110 S&S BVM6 PureTech 130 S&S EAT8
Växellåda Manuell 6-växladAutomatisk 8-växlad
Kod EB2ADT MB6 STTDEB2ADTS ATN8 STTD
Längd M (L1)XL (L2) M (L1) XL (L2)
Typbeteckning 5 platser


ERHNSR-A ERHNSR-C
7 platser


ERHNSR-B ERHNSR-D
Cylindervolym (cc) 1 1991 199
Max. effekt: EU-standard (kW) 8196
Bränsle BlyfrittBlyfritt
Bromsad släpvagn (inom
gränsen för max. tågvikt)
i 12 % sluttning (kg) 5 platser
1 1501 1001 2001 150
7 platser 1 000900

/ 950 1 050 1
000 / 950
Obromsad släpvagn (kg) 5 platser 720

/ 730 750 740
/ 750 750
7 platser 750750
Maximalt tillåtet kultryck
(kg) 5 platser
74747474
7 platser 50

/ 70 50 70
/ 50 50
Motorer och släpvagnsvikter - DIESEL
Motorer HDi 75 BVM5 HDi 92 S&S BVM5
Växellåda Manuell
5-växladManuell 5-växlad
Kod DV6E BE DV6D BE
Längd M (L1)M (L1)XL (L2)
Typbeteckning 5 platser


EC9HNA-A EC9HPA-A EC9HPA-C
7 platser


/ EC9HPA-B EC9HPA-D
Cylindervolym (cc) 1 5601 560
Max. effekt: EU-standard (kW) 5568
Bränsle DieselDiesel
Bromsad släpvagn (inom
gränsen för max. tågvikt) i 12
% sluttning (kg) 5 platser
1 0001 1001 050
7 platser /950900
Obromsad släpvagn (kg) 5 platser 720720750
7 platser /750
Maximalt tillåtet kultryck (kg) 5 platser 747474
7 platser /70 50

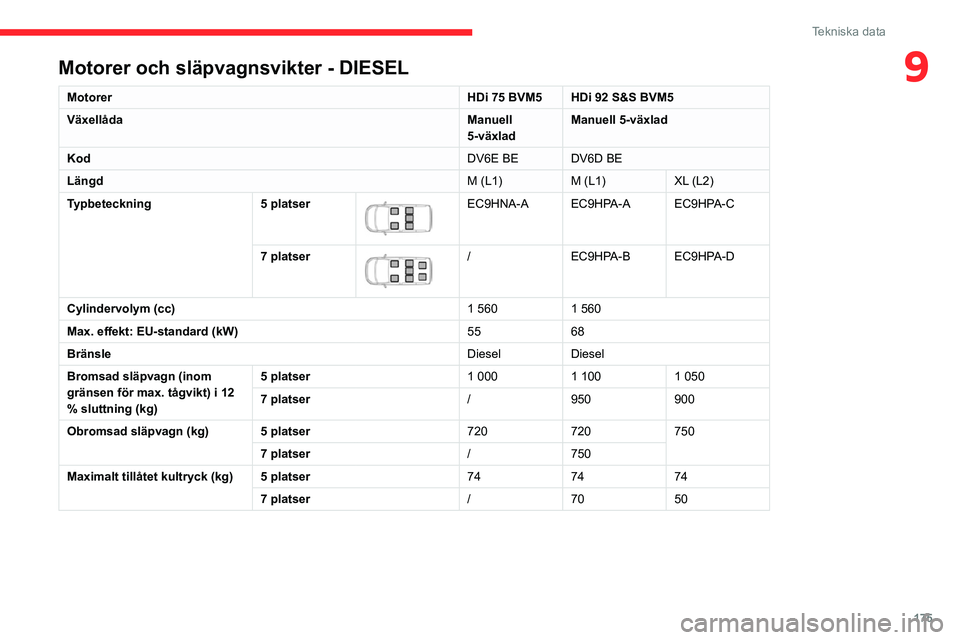

175
Tekniska data
9Motorer och släpvagnsvikter - DIESEL
MotorerHDi 75 BVM5 HDi 92 S&S BVM5
Växellåda Manuell
5-växladManuell 5-växlad
Kod DV6E BE DV6D BE
Längd M (L1)M (L1)XL (L2)
Typbeteckning 5 platser


EC9HNA-A EC9HPA-A EC9HPA-C
7 platser


/ EC9HPA-B EC9HPA-D
Cylindervolym (cc) 1 5601 560
Max. effekt: EU-standard (kW) 5568
Bränsle DieselDiesel
Bromsad släpvagn (inom
gränsen för max. tågvikt) i 12
% sluttning (kg) 5 platser
1 0001 1001 050
7 platser /950900
Obromsad släpvagn (kg) 5 platser 720720750
7 platser /750
Maximalt tillåtet kultryck (kg) 5 platser 747474
7 platser /70 50

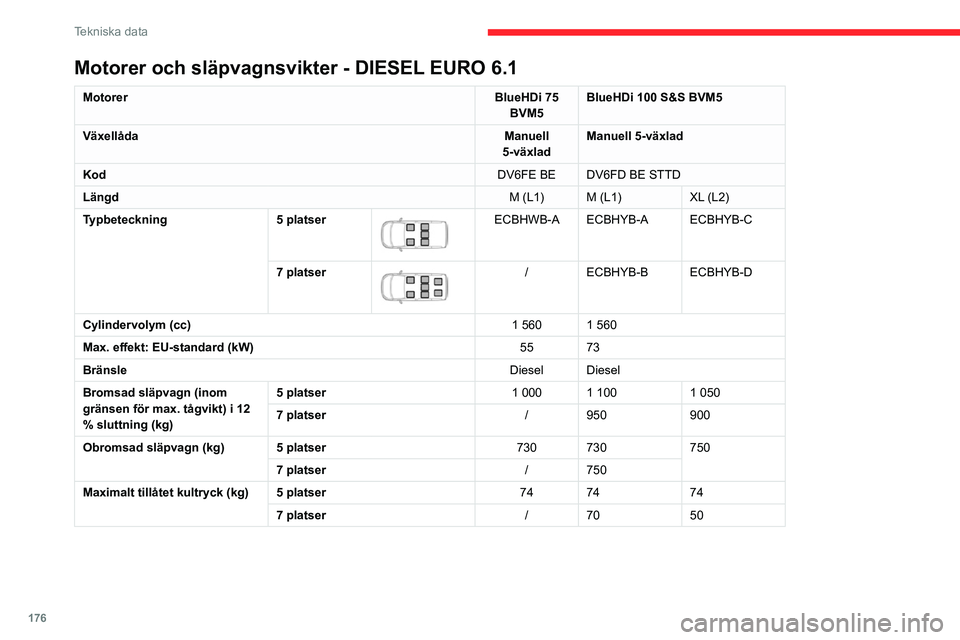

176
Tekniska data
Motorer och släpvagnsvikter - DIESEL EURO 6.1
MotorerBlueHDi 75
BVM5 BlueHDi 100 S&S BVM5
Växellåda Manuell
5-växlad Manuell 5-växlad
Kod DV6FE BE DV6FD BE STTD
Längd M (L1) M (L1)XL (L2)
Typbeteckning 5 platser


ECBHWB-AECBHYB-A ECBHYB-C
7 platser


/ ECBHYB-B ECBHYB-D
Cylindervolym (cc) 1 560 1 560
Max. effekt: EU-standard (kW) 55 73
Bränsle Diesel Diesel
Bromsad släpvagn (inom
gränsen för max. tågvikt) i 12
% sluttning (kg) 5 platser
1 000 1 1001 050
7 platser / 950900
Obromsad släpvagn (kg) 5 platser 730 730750
7 platser / 750
Maximalt tillåtet kultryck (kg) 5 platser 74 7474
7 platser / 70 50
Motorer och släpvagnsvikter - DIESEL EURO 6.2 och 6.3
Motorer BlueHDi 100 S&S BVM5 BlueHDi 130 S&S BVM6 BlueHDi 130 S&S EAT8
Växellåda Manuell 5-växladManuell 6-växladAutomatisk 8-växlad
Kod DV5RD BE STTD - TBC DV5RC ML6 STTDDV5RC ATN8 STTD
Längd M (L1) XL (L2) M (L1) XL (L2) M (L1) XL (L2)
Typbeteckning 5 platser


ECYHYC-A ECYHYC-C ECYHZJ-A ECYHZJ-CECYHZR-A ECYHZR-C
7 platser


ECYHYC-B ECYHYC-D ECYHZJ-B ECYHZJ-DECYHZR-B ECYHZR-D
Cylindervolym (cc) 1 4991 4991 499
Max. effekt: EU-standard (kW) 759696
Bränsle DieselDieselDiesel
Bromsad släpvagn
(inom gränsen för max.
tågvikt) i 12 % sluttning
(kg) 5 platser
1 300 1 250 1,500 1 450 1 300 1 225 /
1 250
7 platser 1 150 1 050 / 1
1001 350 1 250 1 100 / 1
1501 050 / 1
100
Obromsad släpvagn
(kg) 5 platser
740 / 750 750750750750750
7 platser 750
Maximalt tillåtet kultryck
(kg) 5 platser
747474745274
7 platser 60 50 / 60 55 / 60 50 5050

177
Tekniska data

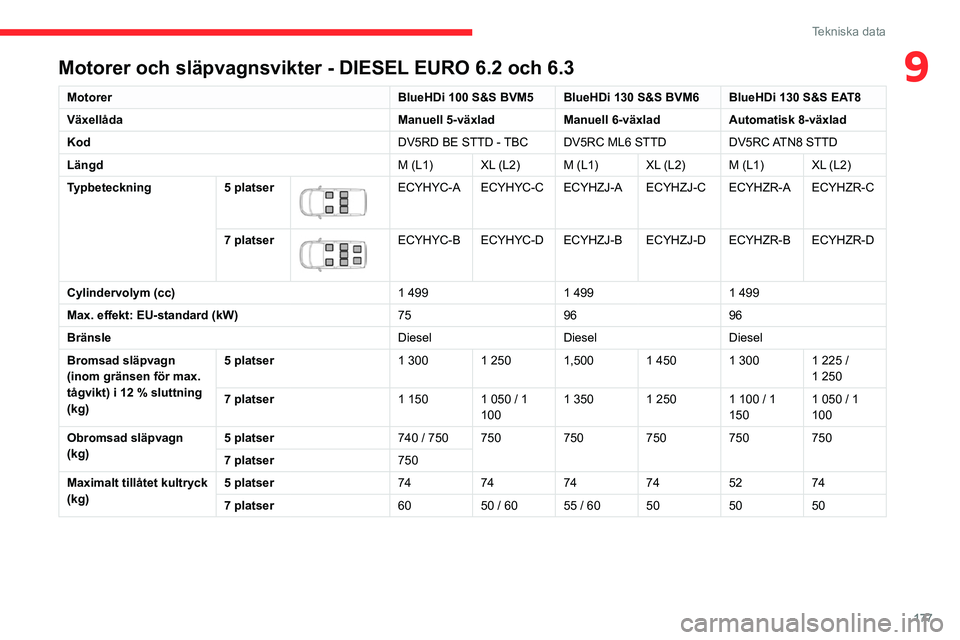

9Motorer och släpvagnsvikter - DIESEL EURO 6.2 och 6.3
MotorerBlueHDi 100 S&S BVM5 BlueHDi 130 S&S BVM6 BlueHDi 130 S&S EAT8
Växellåda Manuell 5-växladManuell 6-växladAutomatisk 8-växlad
Kod DV5RD BE STTD - TBC DV5RC ML6 STTDDV5RC ATN8 STTD
Längd M (L1) XL (L2) M (L1) XL (L2) M (L1) XL (L2)
Typbeteckning 5 platser


ECYHYC-A ECYHYC-C ECYHZJ-A ECYHZJ-CECYHZR-A ECYHZR-C
7 platser


ECYHYC-B ECYHYC-D ECYHZJ-B ECYHZJ-DECYHZR-B ECYHZR-D
Cylindervolym (cc) 1 4991 4991 499
Max. effekt: EU-standard (kW) 759696
Bränsle DieselDieselDiesel
Bromsad släpvagn
(inom gränsen för max.
tågvikt) i 12 % sluttning
(kg) 5 platser
1 300 1 250 1,500 1 450 1 300 1
225 /
1
250
7 platser 1 150 1 050 / 1
1001 350 1 250 1 100 / 1
1501 050 / 1
100
Obromsad släpvagn
(kg) 5 platser
740 / 750 750750750750750
7 platser 750
Maximalt tillåtet kultryck
(kg) 5 platser
747474745274
7 platser 60 50 / 60 55 / 60 50 5050

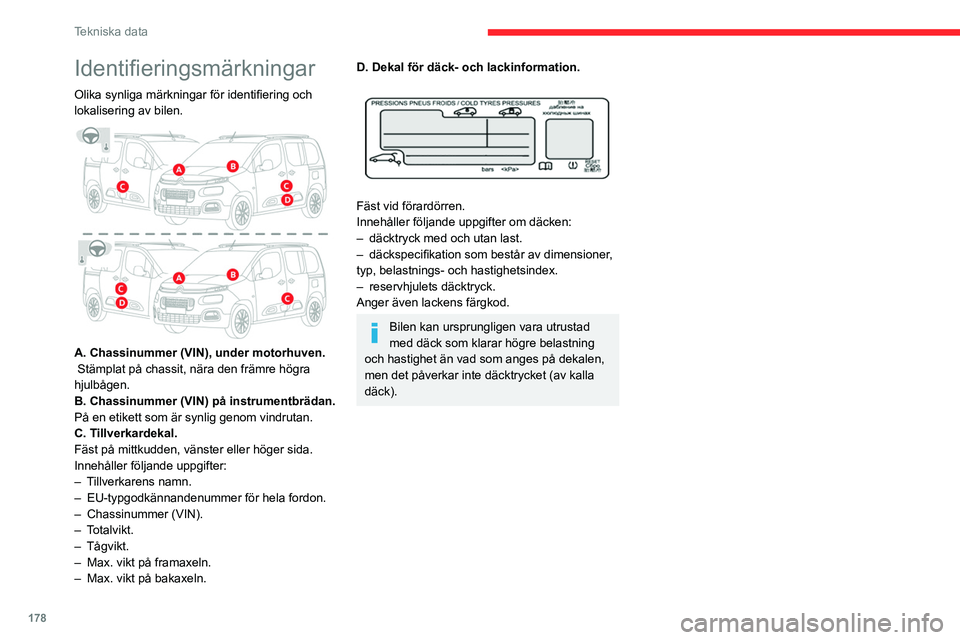

178
Tekniska data
Identifieringsmärkningar
Olika synliga märkningar för identifiering och
lokalisering av bilen.


A. Chassinummer (VIN), under motorhuven.
Stämplat på chassit, nära den främre högra
hjulbågen.
B. Chassinummer (VIN) på instrumentbrädan.
På en etikett som är synlig genom vindrutan.
C. Tillverkardekal.
Fäst på mittkudden, vänster eller höger sida.
Innehåller följande uppgifter:
–

T
illverkarens namn.
–

EU-typgodkännandenummer för hela fordon.
–


Chassinummer (VIN).
–

Totalvikt.
–
TÃ¥gvikt.
–

Max. vikt på framaxeln.
–


Max. vikt på bakaxeln.
D. Dekal för däck- och lackinformation.

Fäst vid förardörren.
Innehåller följande uppgifter om däcken:
–
däcktryck med och utan last.
–


däckspecifikation som består av dimensioner
,
typ, belastnings- och hastighetsindex.
–

reservhjulets däcktryck.
Anger även lackens färgkod.
Bilen kan ursprungligen vara utrustad
med däck som klarar högre belastning
och hastighet än vad som anges på dekalen,
men det påverkar inte däcktrycket (av kalla
däck).
