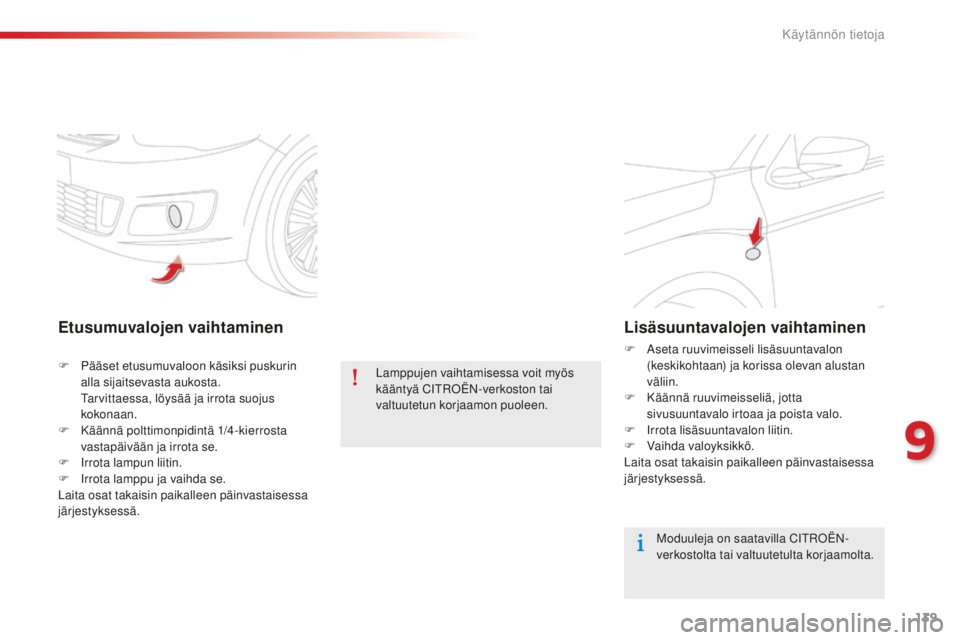

Etusumuvalojen vaihtaminen
F Pääset etusumuvaloon käsiksi puskurin alla sijaitsevasta aukosta.


t
a
rvittaessa, löysää ja irrota suojus
kokonaan.
F

Kä
ännä polttimonpidintä 1/4-kierrosta
vastapäivään ja irrota se.
F
i
r
rota lampun liitin.
F
i
r
rota lamppu ja vaihda se.
Laita osat takaisin paikalleen päinvastaisessa
järjestyksessä. Lamppujen vaihtamisessa voit myös
kääntyä C
itro
Ë
N-verkoston tai
valtuutetun korjaamon puoleen.
Lisäsuuntavalojen vaihtaminen
F aseta ruuvimeisseli lisäsuuntavalon (keskikohtaan) ja korissa olevan alustan
väliin.
F

K
äännä ruuvimeisseliä, jotta
sivusuuntavalo irtoaa ja poista valo.
F
i
r
rota lisäsuuntavalon liitin.
F

V
aihda valoyksikkö.
Laita osat takaisin paikalleen päinvastaisessa
järjestyksessä.
Moduuleja on saatavilla C
itro
Ë
N-
verkostolta tai valtuutetulta korjaamolta.
9
Käytännön tietoja

140
Valojen vaihtaminen

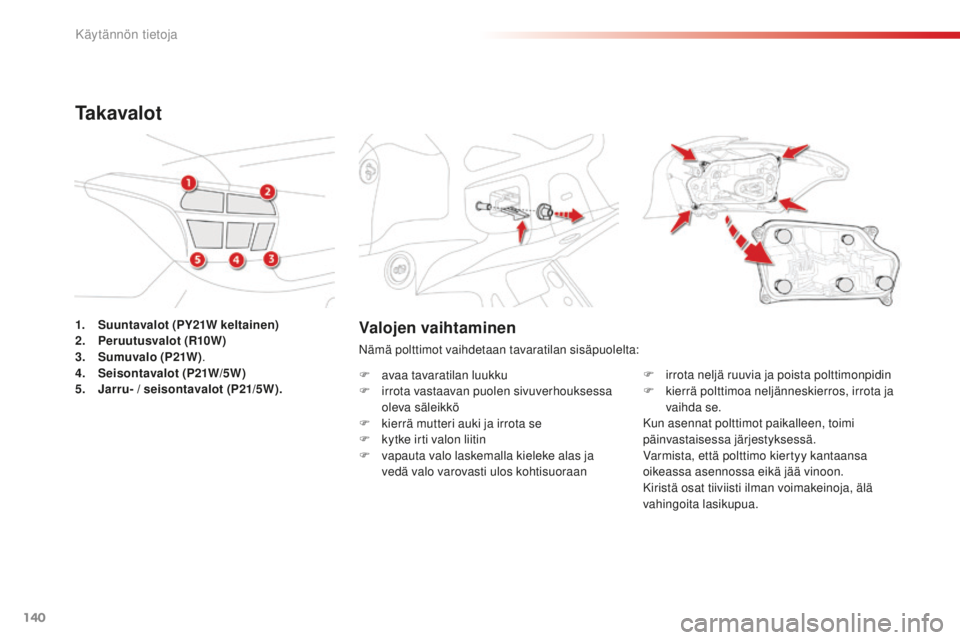

Nämä polttimot vaihdetaan tavaratilan sisäpuolelta:
F
a
vaa tavaratilan luukku
F

i
rrota vastaavan puolen sivuverhouksessa
oleva säleikkö
F

k
ierrä mutteri auki ja irrota se
F

k
ytke irti valon liitin
F

v
apauta valo laskemalla kieleke alas ja
vedä valo varovasti ulos kohtisuoraan F

i
rrota neljä ruuvia ja poista polttimonpidin
F

k
ierrä polttimoa neljänneskierros, irrota ja
vaihda se.
Kun asennat polttimot paikalleen, toimi
päinvastaisessa järjestyksessä.
Varmista, että polttimo kiertyy kantaansa
oikeassa asennossa eikä jää vinoon.
Kiristä osat tiiviisti ilman voimakeinoja, älä
vahingoita lasikupua.
1.
S

uuntavalot (PY21W keltainen)
2. P
eruutusvalot (R10W)
3. S
umuvalo (P21W) .
4.
S

eisontavalot (P21W/5W)
5.
J

arru- / seisontavalot (P21/5W).
Ta k a v a l o t
Käytännön tietoja

141
Lisäjarruvalon vaihtaminen
(5 polttimoa W5W) Rekisterikilven valojen
vaihtaminen (W5W)
F työnnä ohut ruuvimeisseli läpinäkyvän
suojakuoren toiseen ulkoreikään.
F

V
äännä ulospäin, kunnes suojakuori
vapautuu ja irrota se.
F
i
r
rota viallinen lamppu ja asenna tilalle uusi
lamppu.
te

e asennus päinvastaisessa järjestyksessä.
ta

rkista, että rasian suojus on oikeassa
asennossa ennen kuin napsautat sen
paikalleen.
Polttimoiden vaihtoa varten on mentävä
takapenkille ja irrotettava takahyllyllä sijaitseva
rasia:
F

v

edä rasian suojusta itseäsi kohti ja sitten
ylös sen irrottamiseksi paikaltaan F
k
ytke irti valon liitin
F
v
apauta polttimonpidin nostamalla kahta
kielekettä ja irrota se
F

v

aihda polttimo.
te

e asennus päinvastaisessa järjestyksessä.
9
Käytännön tietoja

142
Sulakkeen vaihtaminen
Sulakepihdit löytyvät kojelaudan sulakerasian
kannesta.
F
i
rrota kansi kiinnikkeistä vetämällä oikealta
ylhäältä ja sen jälkeen vasemmalta,
F

ir
rota kansi kokonaan ja käännä se,

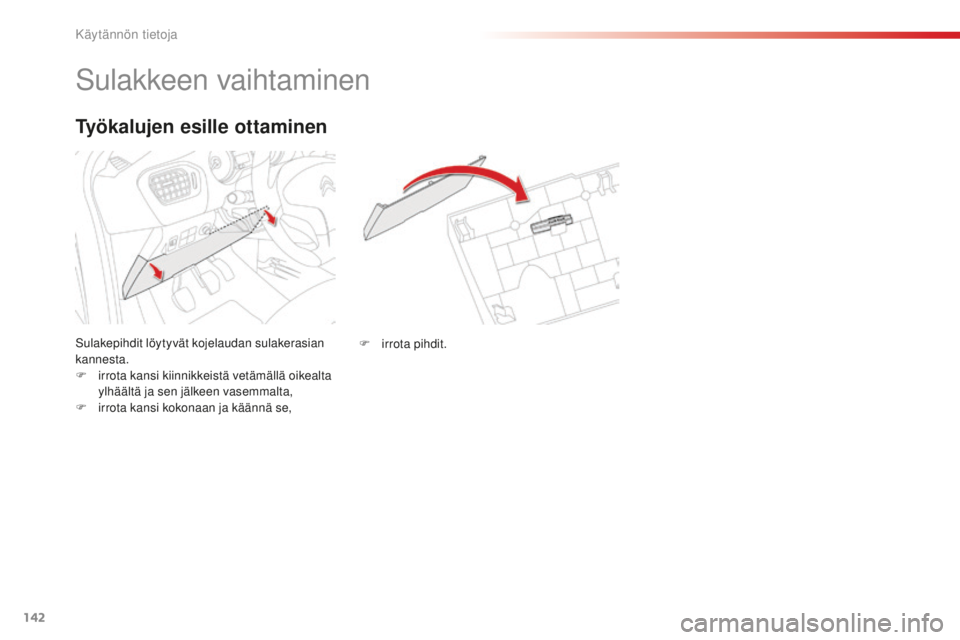

Työkalujen esille ottaminen
F irrota pihdit.
Käytännön tietoja

143
Sulakkeen vaihtaminen
EhjäViallinen Ci troË N ei ota vastuuta
kustannuksista, jotka aiheutuvat auton
korjauksista tai toimintahäiriöistä, jotka
aiheutuvat sellaisten lisävarusteiden
asennuksesta, joita C
i

tro
Ë
N ei toimita
tai suosittele, ja joita ei ole asennettu
annettujen ohjeiden mukaisesti.
t
ä
mä
koskee erityisesti kaikkia laitteita, joiden
yhteiskulutus on yli 10 milliampeeria.
Sähkötoimisten
lisävarusteiden asentaminen
auton sähköjärjestelmä on tarkoitettu
vakiovarusteille tai valinnaisille
lisävarusteille.
en

nen kuin asennat muita varusteita
tai sähkötoimisia lisävarusteita autoosi,
ota yhteys C
i

tro
Ë
N-verkostoon tai
valtuutettuun korjaamoon.
en

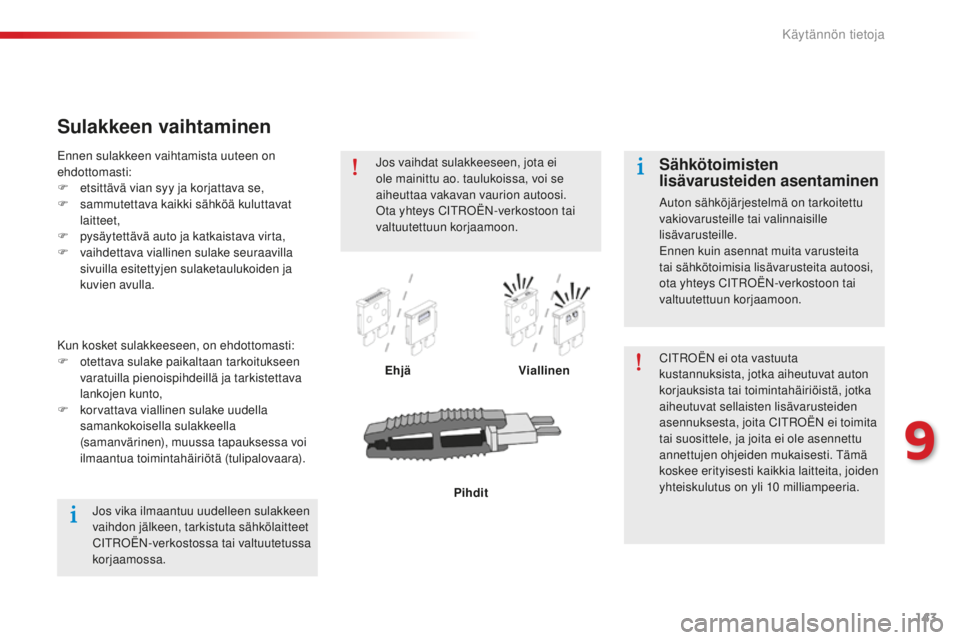

nen sulakkeen vaihtamista uuteen on
ehdottomasti:
F
e
tsittävä vian syy ja korjattava se,
F
s
ammutettava kaikki sähköä kuluttavat
laitteet,
F

p

ysäytettävä auto ja katkaistava virta,
F

v

aihdettava viallinen sulake seuraavilla
sivuilla esitettyjen sulaketaulukoiden ja
kuvien avulla.
Kun kosket sulakkeeseen, on ehdottomasti:
F

o

tettava sulake paikaltaan tarkoitukseen
varatuilla pienoispihdeillä ja tarkistettava
lankojen kunto,
F

k

orvattava viallinen sulake uudella
samankokoisella sulakkeella
(samanvärinen), muussa tapauksessa voi
ilmaantua toimintahäiriötä (tulipalovaara).
Pihdit
jo

s vaihdat sulakkeeseen, jota ei
ole mainittu ao. taulukoissa, voi se
aiheuttaa vakavan vaurion autoosi. ot
a yhteys Ci
troË
N-verkostoon tai
valtuutettuun korjaamoon.
jo

s vika ilmaantuu uudelleen sulakkeen
vaihdon jälkeen, tarkistuta sähkölaitteet
C
itro
Ë

N-verkostossa tai valtuutetussa
korjaamossa.
9
Käytännön tietoja

144
Kojelaudan sulakkeet
Sulakerasia on sijoitettu kojelaudan alaosaan
(vasemmalle).
Sulakkeiden esille ottaminen
F Katso kohtaa "työkalujen esille ottaminen". Sulake nro
Voimakkuus Toiminnot
F02 5 A
aj
ovalojen korkeussäätö, diagnoosipistoke, ilmastointilaitteen
ohjaustaulu
F09 5 A
häl
ytin, hälytin (jälkiasennus)
F11 5 A
Lisälämmitin
F13 5 A
Pysäköintitutka, pysäköintitutka (jälkiasennus)
F14 10

A
ilm
astointilaitteen ohjaustaulu
F16 15

A
Savukkeensytytin,12 V:n pistorasia
F17 15

A
a
utoradio, autoradio (jälkiasennus)
F18 20
Aa utoradio / Bluetooth, autoradio (jälkiasennus)
F19 5
AMustavalkonäyttö C.
F23 5
AKattoalot, kartanlukuvalo
F26 15


A
ään
itorvi
F27 15 A Lasinpesulaitteen pumppu
F28 5
AVarmuuslukko
Sulaketaulukko
Käytännön tietoja

145

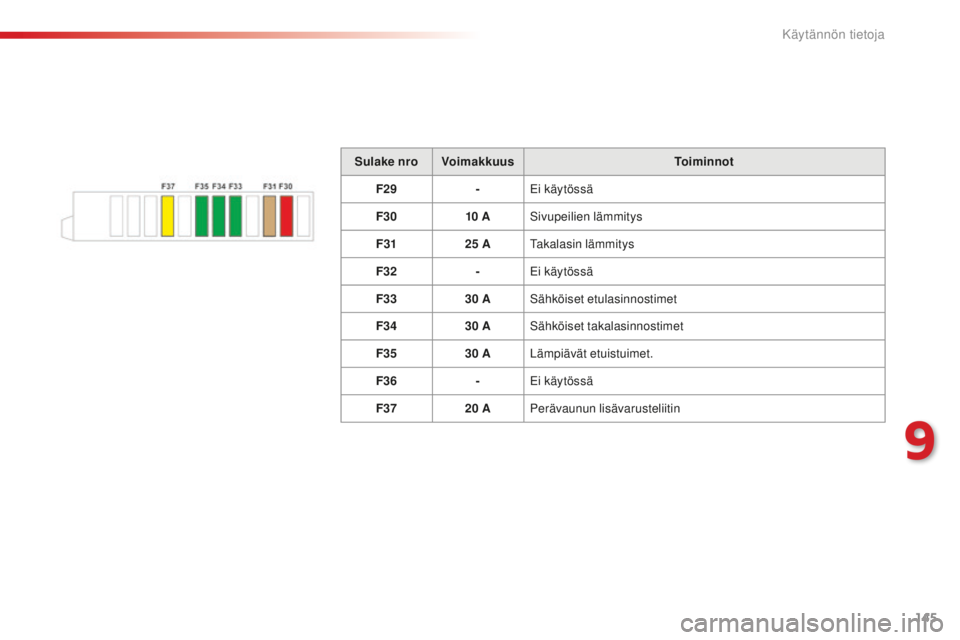

Sulake nroVoimakkuus Toiminnot
F29 -
ei

käytössä
F30 10


ASivupeilien lämmitys
F31 25
A
ta
kalasin lämmitys
F32 -
ei

käytössä
F33 30
ASähköiset etulasinnostimet
F34 30
ASähköiset takalasinnostimet
F35 30
ALämpiävät etuistuimet.
F36 -
ei

käytössä
F37 20
APerävaunun lisävarusteliitin
9
Käytännön tietoja

146
Sulake nroVoimakkuus Toiminnot
F14 15


A
tu
ulilasin lämpiävä alareuna
F15 5
A
il
mastointilaitteen kompressori
F16 15


ASumuvalot
F18 10 A
oi

kea kaukovalo
F19 10


AVasen kaukovalo
F29 40
A
tuul
ilasinpyyhkimen moottori
F30 80
A
he
hkutustulpat (diesel)
Sulakkeiden esille ottaminen
F irrota kansi.
F V aihda sulake (katso ao. kohtaa).
F

K
un sulake on vaihdettu, sulje kansi
huolellisesti, jotta sulakerasia pysyy tiiviinä.
SulaketaulukkoMoottoritilan sulakkeet
Sulakerasia on moottoritilassa akun lähellä
(vasemmalla).
Käytännön tietoja

147

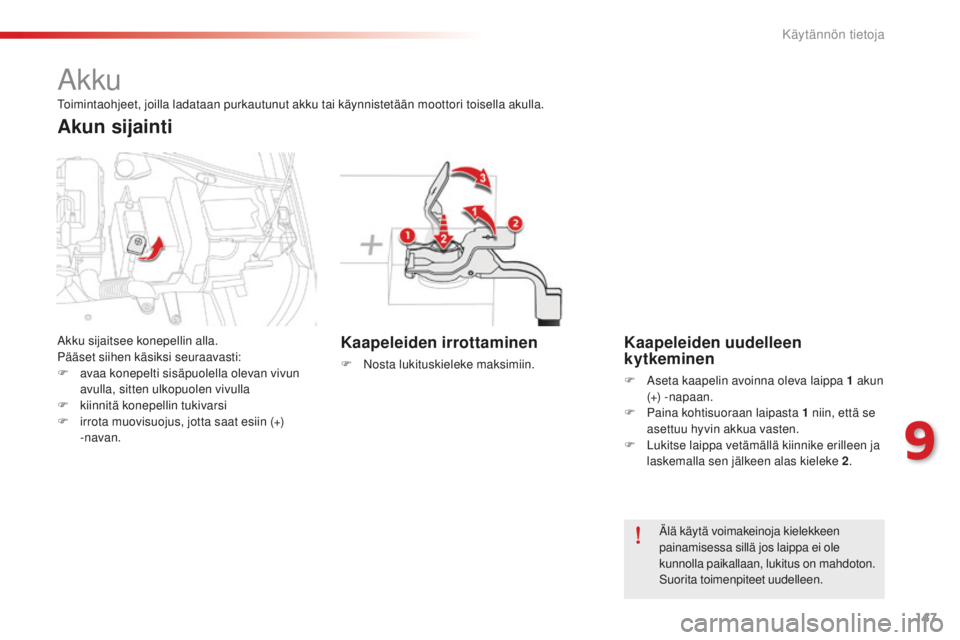

akku
Kaapeleiden irrottaminen
F Nosta lukituskieleke maksimiin.
Kaapeleiden uudelleen
kytkeminen
F aseta kaapelin avoinna oleva laippa 1 akun
(+) -napaan.
F

P
aina kohtisuoraan laipasta 1 niin, että se
asettuu hyvin akkua vasten.
F

L
ukitse laippa vetämällä kiinnike erilleen ja
laskemalla sen jälkeen alas kieleke 2 .
äl

ä käytä voimakeinoja kielekkeen
painamisessa sillä jos laippa ei ole
kunnolla paikallaan, lukitus on mahdoton.
Suorita toimenpiteet uudelleen.
to

imintaohjeet, joilla ladataan purkautunut akku tai käynnistetään moottori toisella akulla.
ak

ku sijaitsee konepellin alla.
Pääset siihen käsiksi seuraavasti:
F
a
vaa konepelti sisäpuolella olevan vivun
avulla, sitten ulkopuolen vivulla
F

k

iinnitä konepellin tukivarsi
F

i

rrota muovisuojus, jotta saat esiin (+)
-navan.
Akun sijainti
9
Käytännön tietoja

148
Käynnistys vara-akulla
Kun auton akku on purkautunut, moottori
voidaan käynnistää vara-akulla (ulkoinen tai
toisesta autosta) ja akkukaapeleilla.F

P
oista (+) navan muovisuojus, jos
varusteena.
F
K
ytke punainen kaapeli epäkunnossa
olevan akun A (+)-napaan ja sen jälkeen
vara-akun B (+)-napaan.
F
K
ytke vihreän tai mustan kaapelin toinen
pää vara-akun B (-) napaan (tai virtaa
antavan auton maadoituspisteeseen).
F
K
ytke vihreän tai mustan kaapelin toinen
pää autosi maadoituspisteeseen C (tai
moottorin kannattimeen).
F
K
äynnistä virtaa antavan auton moottori ja
anna sen käydä hetken aikaa.
F
Kä
ytä käynnistintä moottorin
käynnistämiseksi ja anna sen käydä. jo s moottori ei käynnisty heti, katkaise
sytytysvirta ja odota hetken aikaa ennen
kuin yrität käynnistää uudelleen.
F
o
d
ota, että moottori käy tasaista
joutokäyntiä ja irrota sitten kaapelit
päinvastaisessa järjestyksessä.
F

L
aita (+) navan muovisuojus ( jos
varusteena) takaisin paikalleen.ta rkista ensin, että vara-akun
nimellisjännite on 12
V ja että sen
kapasiteetti on vähintään ladattavan
akun kapasiteettia vastaava.
äl

ä käynnistä moottoria kytkemällä
laturi akkuun.
äl

ä irtikytke (+) napaa, kun moottori on
käynnissä.
