139

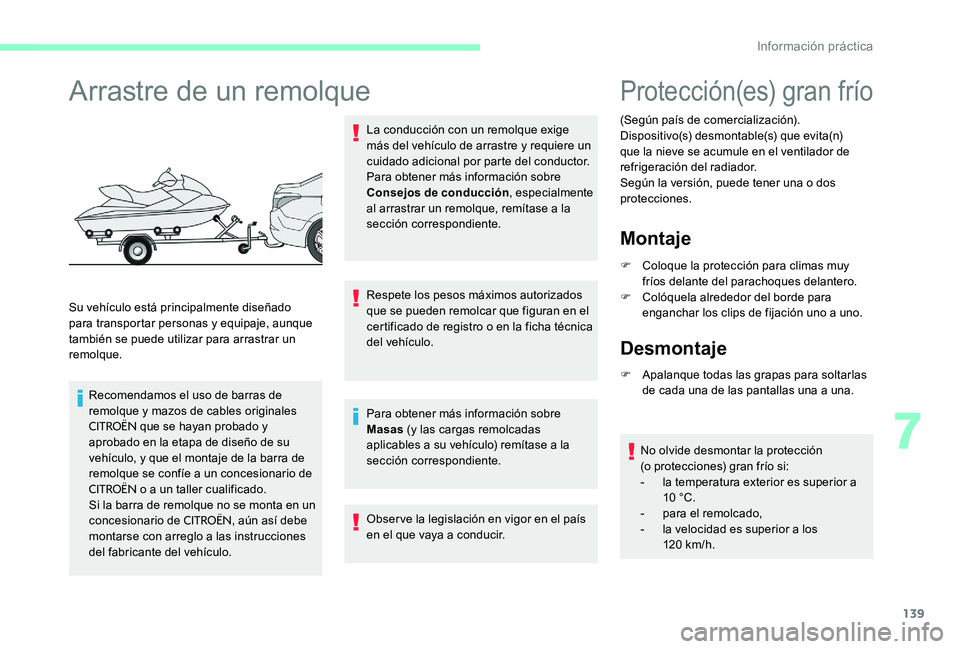

Arrastre de un remolque
Su vehículo está principalmente diseñado
para transportar personas y equipaje, aunque
también se puede utilizar para arrastrar un
remolque.Recomendamos el uso de barras de
remolque y mazos de cables originales
CITROËN que se hayan probado y
aprobado en la etapa de diseño de su
vehículo, y que el montaje de la barra de
remolque se confíe a un concesionario de
CITROËN o a un taller cualificado.
Si la barra de remolque no se monta en un
concesionario de
CITROËN, aún así debe
montarse con arreglo a las instrucciones
del fabricante del vehículo. La conducción con un remolque exige
más del vehículo de arrastre y requiere un
cuidado adicional por parte del conductor.
Para obtener más información sobre
Consejos de conducción
, especialmente
al arrastrar un remolque, remítase a la
sección correspondiente.
Respete los pesos máximos autorizados
que se pueden remolcar que figuran en el
certificado de registro o en la ficha técnica
del vehículo.
Protección(es) gran frío
(Según país de comercialización).
Dispositivo(s) desmontable(s) que evita(n)
que la nieve se acumule en el ventilador de
refrigeración del radiador.
Según la versión, puede tener una o dos
protecciones.
Montaje
F Coloque la protección para climas muy fríos delante del parachoques delantero.
F

C
olóquela alrededor del borde para
enganchar los clips de fijación uno a uno.
Desmontaje
F Apalanque todas las grapas para soltarlas de cada una de las pantallas una a una.
No olvide desmontar la protección
(o
protecciones) gran frío si:
-

l
a temperatura exterior es superior a
10 °C.
-

p
ara el remolcado,
-

l
a velocidad es superior a los
120


km/h.
Observe la legislación en vigor en el país
en el que vaya a conducir. Para obtener más información sobre
Masas
(y las cargas remolcadas
aplicables a su vehículo) remítase a la
sección correspondiente.
7
Información práctica

140
Consejos de
mantenimiento
Las recomendaciones generales de
mantenimiento del vehículo se detallan en la
guía de mantenimiento y de garantías.

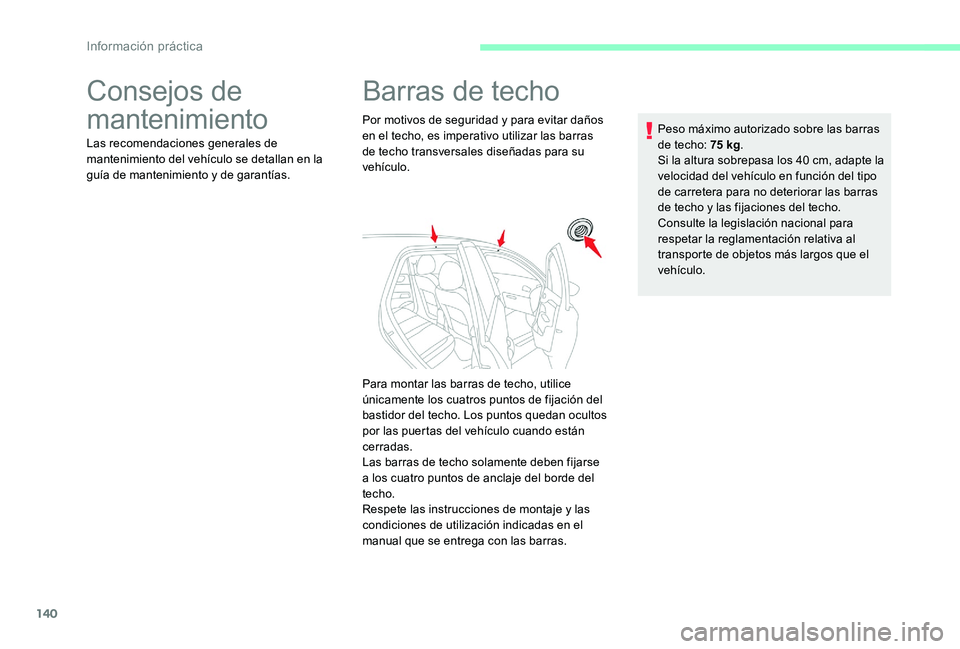

Barras de techo
Por motivos de seguridad y para evitar daños
en el techo, es imperativo utilizar las barras
de techo transversales diseñadas para su
vehículo.
Para montar las barras de techo, utilice
únicamente los cuatros puntos de fijación del
bastidor del techo. Los puntos quedan ocultos
por las puertas del vehículo cuando están
cerradas.
Las barras de techo solamente deben fijarse
a los cuatro puntos de anclaje del borde del
techo.
Respete las instrucciones de montaje y las
condiciones de utilización indicadas en el
manual que se entrega con las barras.Peso máximo autorizado sobre las barras
de techo: 75 kg
.
Si la altura sobrepasa los 40 cm, adapte la
velocidad del vehículo en función del tipo
de carretera para no deteriorar las barras
de techo y las fijaciones del techo.
Consulte la legislación nacional para
respetar la reglamentación relativa al
transporte de objetos más largos que el
vehículo.
Información práctica

141

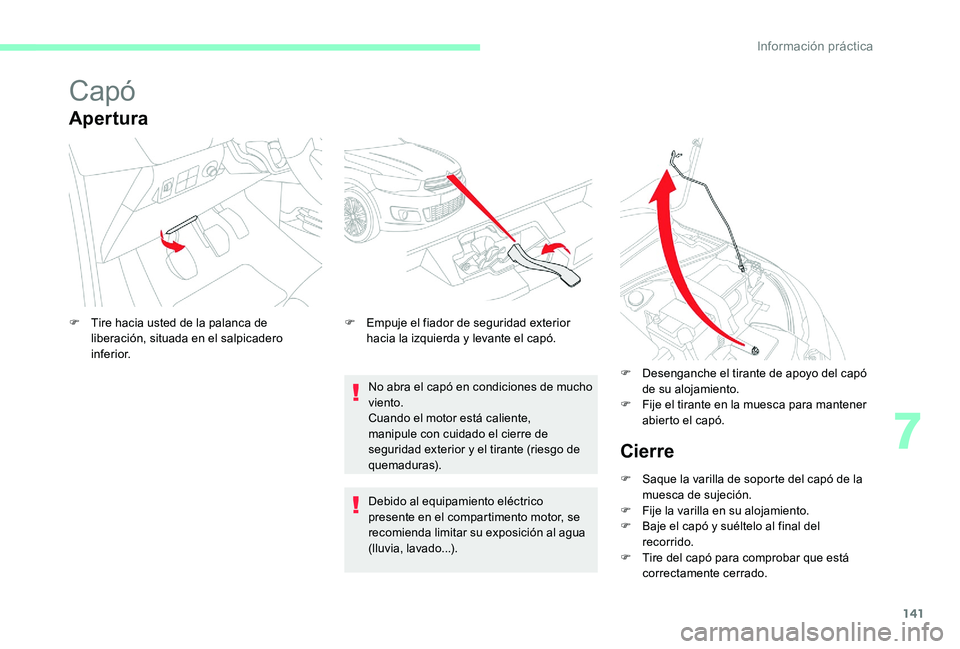

Capó
Apertura
No abra el capó en condiciones de mucho
viento.
Cuando el motor está caliente,
manipule con cuidado el cierre de
seguridad exterior y el tirante (riesgo de
quemaduras).
F

T

ire hacia usted de la palanca de
liberación, situada en el salpicadero
inferior. F

E
mpuje el fiador de seguridad exterior
hacia la izquierda y levante el capó.
F D esenganche el tirante de apoyo del capó
de su alojamiento.
F

F
ije el tirante en la muesca para mantener
abierto el capó.
Cierre
F Saque la varilla de soporte del capó de la muesca de sujeción.
F

F
ije la varilla en su alojamiento.
F

B
aje el capó y suéltelo al final del
recorrido.
F

T
ire del capó para comprobar que está
correctamente cerrado.
Debido al equipamiento eléctrico
presente en el compartimento motor, se
recomienda limitar su exposición al agua
(lluvia, lavado...).
7
Información práctica

142

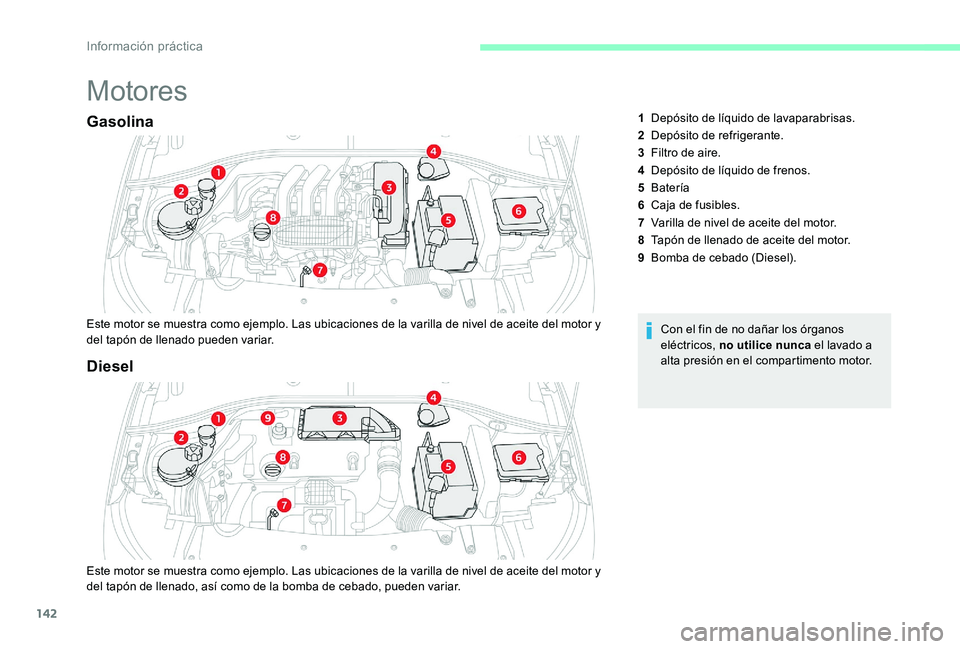

Motores
Gasolina
Este motor se muestra como ejemplo. Las ubicaciones de la varilla de nivel de aceite del motor y
del tapón de llenado pueden variar.Con el fin de no dañar los órganos
eléctricos, no utilice nunca
el lavado a
alta presión en el compartimento motor.
Diesel
Este motor se muestra como ejemplo. Las ubicaciones de la varilla de nivel de aceite del motor y
del tapón de llenado, así como de la bomba de cebado, pueden variar. 1
Depósito de líquido de lavaparabrisas.
2 Depósito de refrigerante.
3 Filtro de aire.
4 Depósito de líquido de frenos.
5 Batería
6 Caja de fusibles.
7 Varilla de nivel de aceite del motor.
8 Tapón de llenado de aceite del motor.
9 Bomba de cebado (Diesel).
Información práctica

143
Verifique regularmente todos estos niveles siguiendo y respetando las indicaciones que constan en el Plan de mantenimiento del fabricante. Salvo que se indique lo contrario, repóngalos si es necesario.
En caso de disminución importante de un nivel, lleve el vehículo a un concesionario de CITROËN o a un taller cualificado para realizar la revisión del circuito correspondiente.
Tenga cuidado al intervenir en el compartimento motor, ya que determinadas zonas del motor pueden estar extremadamente calientes (riesgo de
quemaduras) y el ventilador de refrigeración podría ponerse en marcha en cualquier momento (incluso con el contacto quitado).

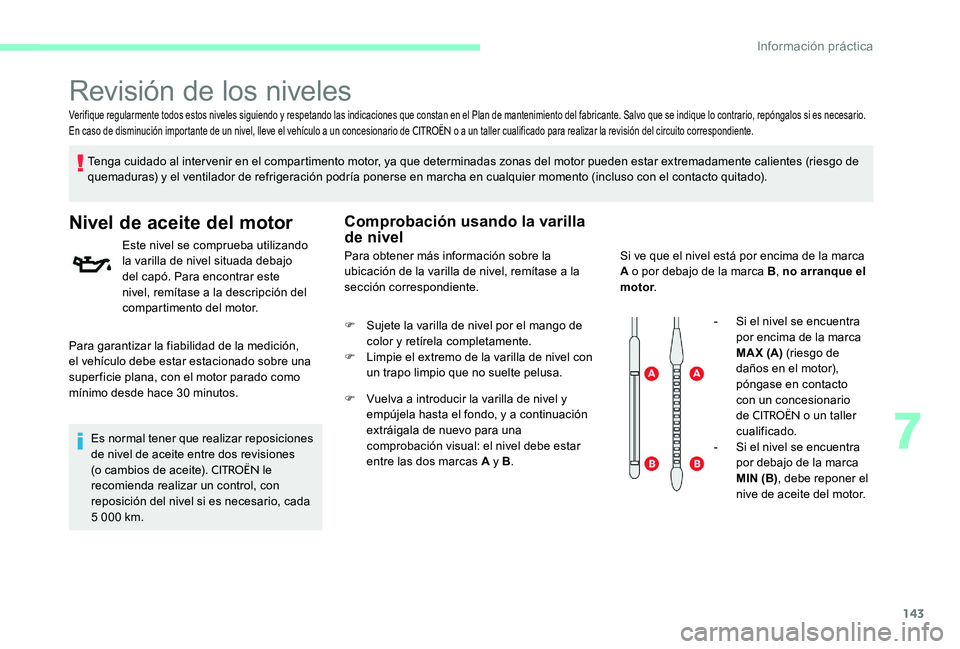

Revisión de los niveles
Nivel de aceite del motor
Para garantizar la fiabilidad de la medición,
el vehículo debe estar estacionado sobre una
super ficie plana, con el motor parado como
mínimo desde hace 30 minutos.Es normal tener que realizar reposiciones
de nivel de aceite entre dos revisiones
(o cambios de aceite).
CITROËN le
recomienda realizar un control, con
reposición del nivel si es necesario, cada
5

000 km. Este nivel se comprueba utilizando
la varilla de nivel situada debajo
del capó. Para encontrar este
nivel, remítase a la descripción del
compartimento del motor.
Comprobación usando la varilla
de nivel
Para obtener más información sobre la
ubicación de la varilla de nivel, remítase a la
sección correspondiente.
F

S
ujete la varilla de nivel por el mango de
color y retírela completamente.
F

L
impie el extremo de la varilla de nivel con
un trapo limpio que no suelte pelusa.
F

V
uelva a introducir la varilla de nivel y
empújela hasta el fondo, y a continuación
extráigala de nuevo para una
comprobación visual: el nivel debe estar
entre las dos marcas A y B .Si ve que el nivel está por encima de la marca
A o por debajo de la marca B
, no arranque el
motor .
-

S
i el nivel se encuentra
por encima de la marca
MA X (A) (riesgo de
daños en el motor),
póngase en contacto
con un concesionario
de
CITROËN o un taller
cualificado.
-

S

i el nivel se encuentra
por debajo de la marca
MIN (B), debe reponer el
nive de aceite del motor.
7
Información práctica

144

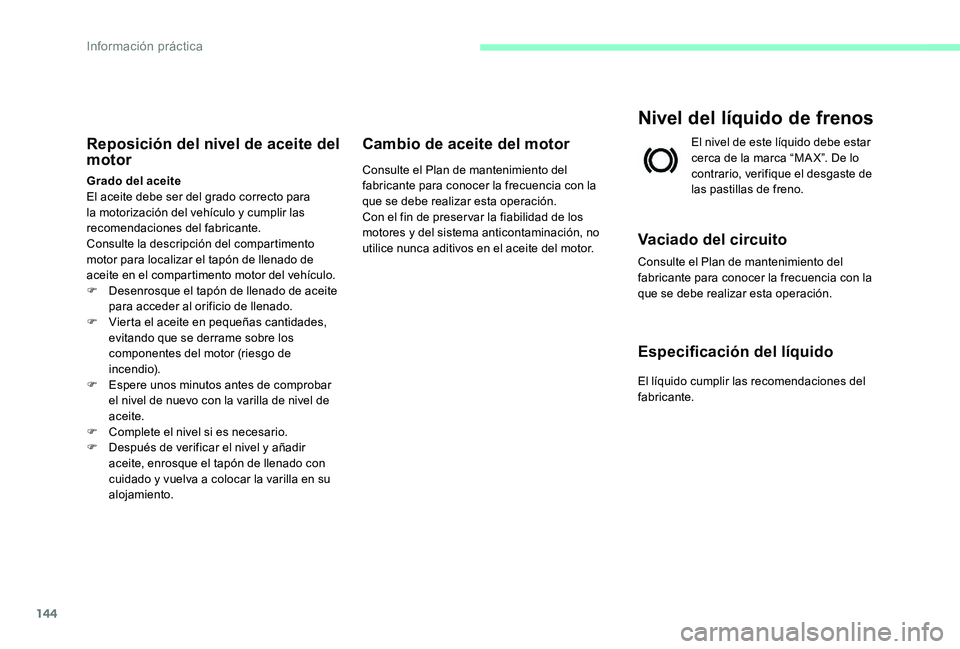

Reposición del nivel de aceite del
motor
Grado del aceite
El aceite debe ser del grado correcto para
la motorización del vehículo y cumplir las
recomendaciones del fabricante.
Consulte la descripción del compartimento
motor para localizar el tapón de llenado de
aceite en el compartimento motor del vehículo.
F
D
esenrosque el tapón de llenado de aceite
para acceder al orificio de llenado.
F

V
ierta el aceite en pequeñas cantidades,
evitando que se derrame sobre los
componentes del motor (riesgo de
incendio).
F

E
spere unos minutos antes de comprobar
el nivel de nuevo con la varilla de nivel de
aceite.
F

C
omplete el nivel si es necesario.
F

D
espués de verificar el nivel y añadir
aceite, enrosque el tapón de llenado con
cuidado y vuelva a colocar la varilla en su
alojamiento.
Cambio de aceite del motor
Consulte el Plan de mantenimiento del
fabricante para conocer la frecuencia con la
que se debe realizar esta operación.
Con el fin de preservar la fiabilidad de los
motores y del sistema anticontaminación, no
utilice nunca aditivos en el aceite del motor.
Nivel del líquido de frenos
El nivel de este líquido debe estar
cerca de la marca “MA X”. De lo
contrario, verifique el desgaste de
las pastillas de freno.
Vaciado del circuito
Consulte el Plan de mantenimiento del
fabricante para conocer la frecuencia con la
que se debe realizar esta operación.
Especificación del líquido
El líquido cumplir las recomendaciones del
fabricante.
Información práctica

145

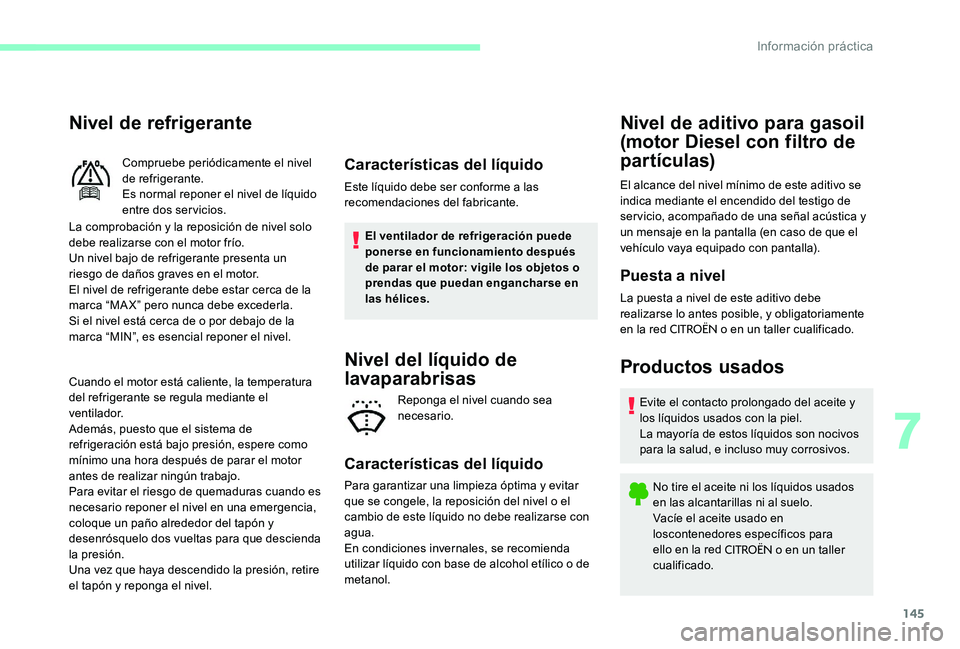

Nivel de refrigerante
La comprobación y la reposición de nivel solo
debe realizarse con el motor frío.
Un nivel bajo de refrigerante presenta un
riesgo de daños graves en el motor.
El nivel de refrigerante debe estar cerca de la
marca “MA X” pero nunca debe excederla.
Si el nivel está cerca de o por debajo de la
marca “MIN”, es esencial reponer el nivel.
Cuando el motor está caliente, la temperatura
del refrigerante se regula mediante el
ventilador.
Además, puesto que el sistema de
refrigeración está bajo presión, espere como
mínimo una hora después de parar el motor
antes de realizar ningún trabajo.
Para evitar el riesgo de quemaduras cuando es
necesario reponer el nivel en una emergencia,
coloque un paño alrededor del tapón y
desenrósquelo dos vueltas para que descienda
la presión.
Una vez que haya descendido la presión, retire
el tapón y reponga el nivel.Compruebe periódicamente el nivel
de refrigerante.
Es normal reponer el nivel de líquido
entre dos servicios.
Características del líquido
Este líquido debe ser conforme a las
recomendaciones del fabricante.
El ventilador de refrigeración puede
ponerse en funcionamiento después
de parar el motor: vigile los objetos o
prendas que puedan engancharse en
las hélices.
Nivel del líquido de
lavaparabrisas
Reponga el nivel cuando sea
necesario.
Características del líquido
Para garantizar una limpieza óptima y evitar
que se congele, la reposición del nivel o el
cambio de este líquido no debe realizarse con
agua.
En condiciones invernales, se recomienda
utilizar líquido con base de alcohol etílico o de
metanol.
Nivel de aditivo para gasoil
(motor Diesel con filtro de
partículas)
El alcance del nivel mínimo de este aditivo se
indica mediante el encendido del testigo de
servicio, acompañado de una señal acústica y
un mensaje en la pantalla (en caso de que el
vehículo vaya equipado con pantalla).
Puesta a nivel
La puesta a nivel de este aditivo debe
realizarse lo antes posible, y obligatoriamente
en la red
CITROËN o en un taller cualificado.
Productos usados
Evite el contacto prolongado del aceite y
los líquidos usados con la piel.
La mayoría de estos líquidos son nocivos
para la salud, e incluso muy corrosivos.
No tire el aceite ni los líquidos usados
en las alcantarillas ni al suelo.
Vacíe el aceite usado en
loscontenedores específicos para
ello en la red
CITROËN o en un taller
cualificado.
7
Información práctica

146

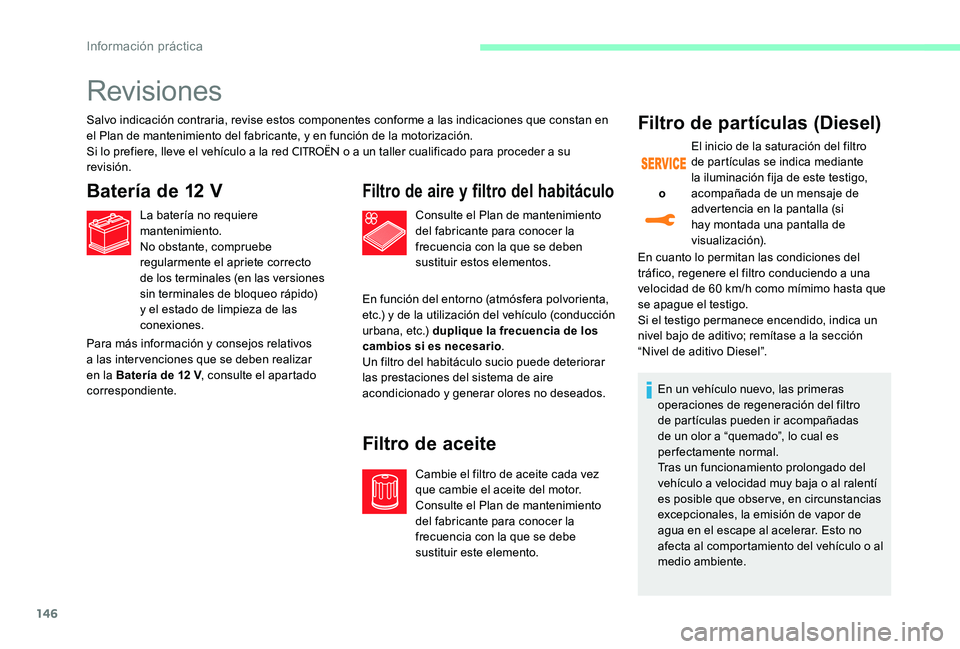

Revisiones
Salvo indicación contraria, revise estos componentes conforme a las indicaciones que constan en
el Plan de mantenimiento del fabricante, y en función de la motorización.
Si lo prefiere, lleve el vehículo a la red
CITROËN o a un taller cualificado para proceder a su
revisión.
Batería de 12 V
Para más información y consejos relativos
a las intervenciones que se deben realizar
en la Batería de 12 V , consulte el apartado
correspondiente. La batería no requiere
mantenimiento.
No obstante, compruebe
regularmente el apriete correcto
de los terminales (en las versiones
sin terminales de bloqueo rápido)
y el estado de limpieza de las
conexiones.
Filtro de aire y filtro del habitáculo
En función del entorno (atmósfera polvorienta,
etc.) y de la utilización del vehículo (conducción
urbana, etc.) duplique la frecuencia de los
cambios si es necesario
.
Un filtro del habitáculo sucio puede deteriorar
las prestaciones del sistema de aire
acondicionado y generar olores no deseados. Consulte el Plan de mantenimiento
del fabricante para conocer la
frecuencia con la que se deben
sustituir estos elementos.
Filtro de aceite
Cambie el filtro de aceite cada vez
que cambie el aceite del motor.
Consulte el Plan de mantenimiento
del fabricante para conocer la
frecuencia con la que se debe
sustituir este elemento.
Filtro de partículas (Diesel)
En cuanto lo permitan las condiciones del
tráfico, regenere el filtro conduciendo a una
velocidad de 60 km/h como mímimo hasta que
se apague el testigo.
Si el testigo permanece encendido, indica un
nivel bajo de aditivo; remítase a la sección
“Nivel de aditivo Diesel”.
o
El inicio de la saturación del filtro
de partículas se indica mediante
la iluminación fija de este testigo,
acompañada de un mensaje de
advertencia en la pantalla (si
hay montada una pantalla de
visualización).
En un vehículo nuevo, las primeras
operaciones de regeneración del filtro
de partículas pueden ir acompañadas
de un olor a “quemado”, lo cual es
perfectamente normal.
Tras un funcionamiento prolongado del
vehículo a velocidad muy baja o al ralentí
es posible que observe, en circunstancias
excepcionales, la emisión de vapor de
agua en el escape al acelerar. Esto no
afecta al comportamiento del vehículo o al
medio ambiente.
Información práctica

147

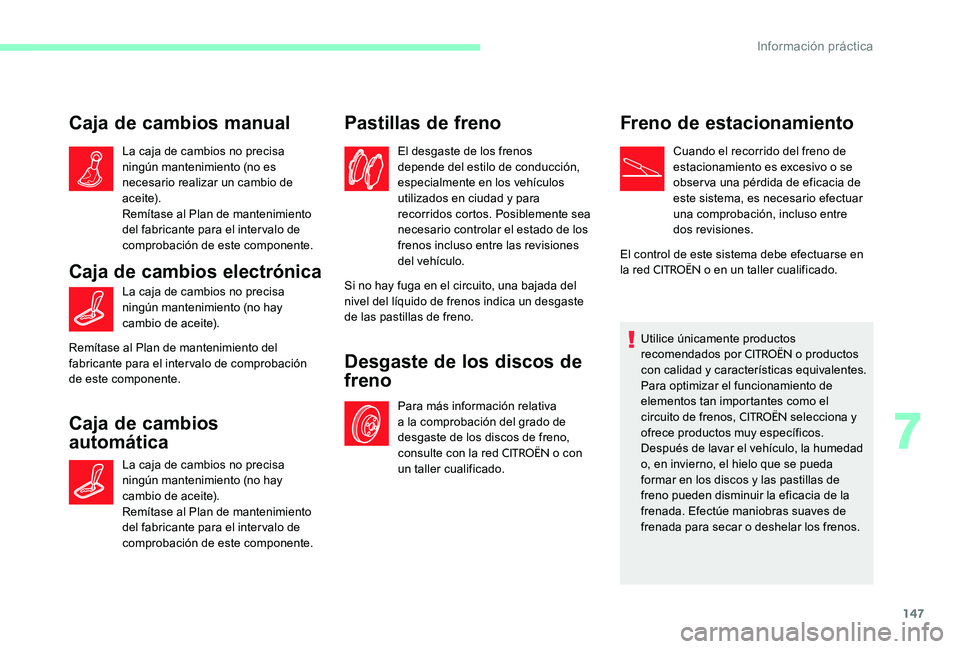

Caja de cambios manual
La caja de cambios no precisa
ningún mantenimiento (no es
necesario realizar un cambio de
ac e i te).
Remítase al Plan de mantenimiento
del fabricante para el intervalo de
comprobación de este componente.
Caja de cambios electrónica
La caja de cambios no precisa
ningún mantenimiento (no hay
cambio de aceite).
Remítase al Plan de mantenimiento del
fabricante para el intervalo de comprobación
de este componente.
Caja de cambios
automática
La caja de cambios no precisa
ningún mantenimiento (no hay
cambio de aceite).
Remítase al Plan de mantenimiento
del fabricante para el intervalo de
comprobación de este componente.
Pastillas de freno
El desgaste de los frenos
depende del estilo de conducción,
especialmente en los vehículos
utilizados en ciudad y para
recorridos cortos. Posiblemente sea
necesario controlar el estado de los
frenos incluso entre las revisiones
del vehículo.
Si no hay fuga en el circuito, una bajada del
nivel del líquido de frenos indica un desgaste
de las pastillas de freno.
Desgaste de los discos de
freno
Para más información relativa
a la comprobación del grado de
desgaste de los discos de freno,
consulte con la red
CITROËN o con
un taller cualificado.
Freno de estacionamiento
Cuando el recorrido del freno de
estacionamiento es excesivo o se
observa una pérdida de eficacia de
este sistema, es necesario efectuar
una comprobación, incluso entre
dos revisiones.
El control de este sistema debe efectuarse en
la red
CITROËN o en un taller cualificado.
Utilice únicamente productos
recomendados por
CITROËN o productos
con calidad y características equivalentes.
Para optimizar el funcionamiento de
elementos tan importantes como el
circuito de frenos,
CITROËN selecciona y
ofrece productos muy específicos.
Después de lavar el vehículo, la humedad
o, en invierno, el hielo que se pueda
formar en los discos y las pastillas de
freno pueden disminuir la eficacia de la
frenada. Efectúe maniobras suaves de
frenada para secar o deshelar los frenos.
7
Información práctica

148

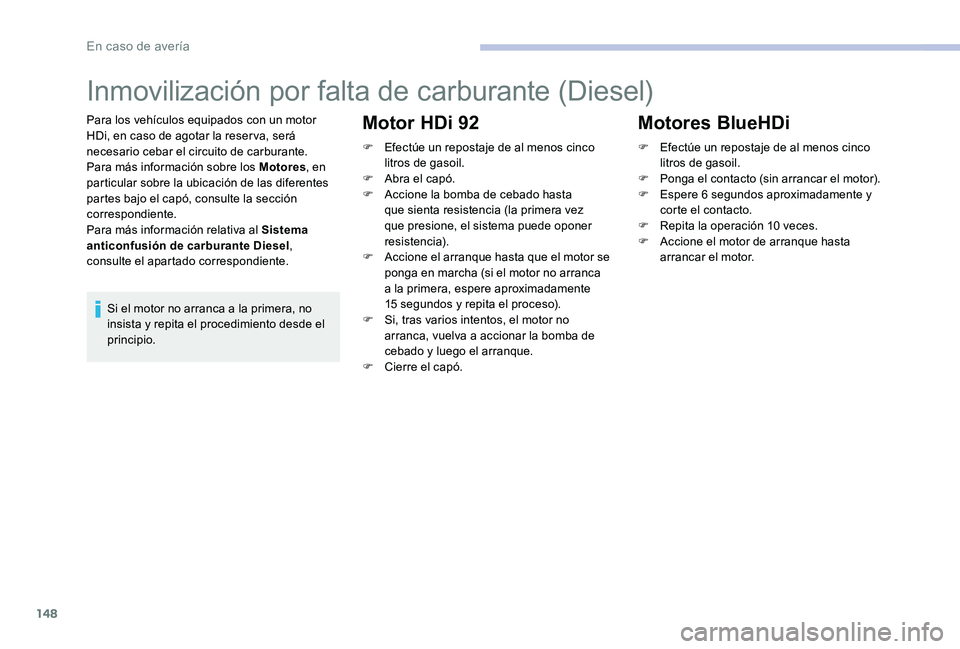

Inmovilización por falta de carburante (Diesel)
Para los vehículos equipados con un motor
HDi, en caso de agotar la reserva, será
necesario cebar el circuito de carburante.
Para más información sobre los Motores, en
particular sobre la ubicación de las diferentes
partes bajo el capó, consulte la sección
correspondiente.
Para más información relativa al Sistema
anticonfusión de carburante Diesel ,
consulte el apartado correspondiente.
Si el motor no arranca a la primera, no
insista y repita el procedimiento desde el
principio.Motor HDi 92
F Efectúe un repostaje de al menos cinco litros de gasoil.
F

A
bra el capó.
F

A
ccione la bomba de cebado hasta
que sienta resistencia (la primera vez
que presione, el sistema puede oponer
resistencia).
F

A
ccione el arranque hasta que el motor se
ponga en marcha (si el motor no arranca
a la primera, espere aproximadamente
15
segundos y repita el proceso).
F

S
i, tras varios intentos, el motor no
arranca, vuelva a accionar la bomba de
cebado y luego el arranque.
F

C
ierre el capó.
Motores BlueHDi
F Efectúe un repostaje de al menos cinco litros de gasoil.
F

P
onga el contacto (sin arrancar el motor).
F

E
spere 6 segundos aproximadamente y
corte el contacto.
F

R
epita la operación 10 veces.
F

A
ccione el motor de arranque hasta
arrancar el motor.
En caso de avería
