159

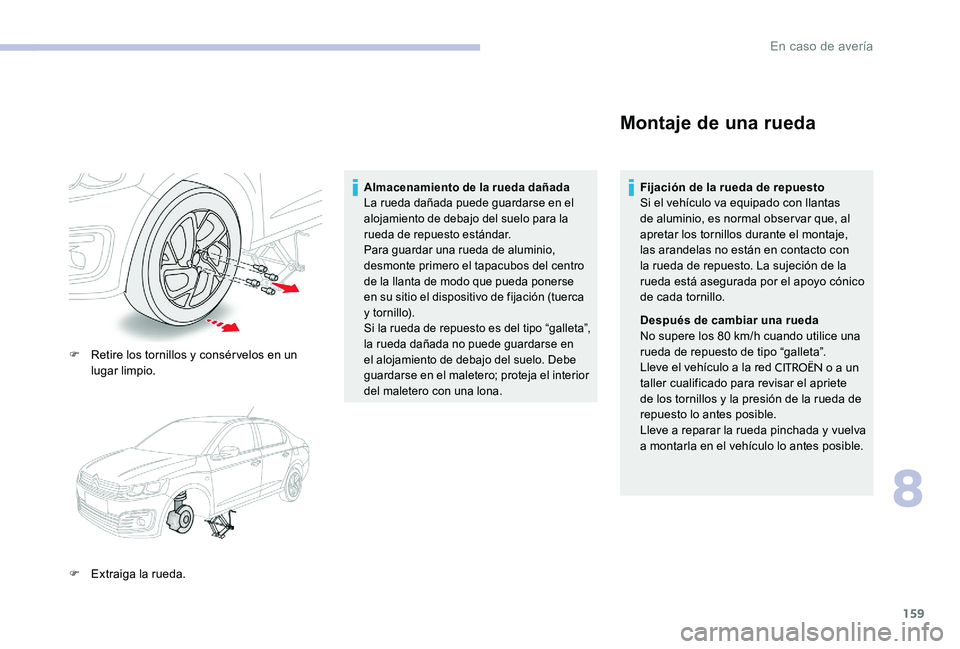

F Retire los tornillos y consérvelos en un lugar limpio.
F

E
xtraiga la rueda.
Almacenamiento de la rueda dañada
La rueda dañada puede guardarse en el
alojamiento de debajo del suelo para la
rueda de repuesto estándar.
Para guardar una rueda de aluminio,
desmonte primero el tapacubos del centro
de la llanta de modo que pueda ponerse
en su sitio el dispositivo de fijación (tuerca
y to r ni l l o).
Si la rueda de repuesto es del tipo “galleta”,
la rueda dañada no puede guardarse en
el alojamiento de debajo del suelo. Debe
guardarse en el maletero; proteja el interior
del maletero con una lona.
Montaje de una rueda
Fijación de la rueda de repuesto
Si el vehículo va equipado con llantas
de aluminio, es normal observar que, al
apretar los tornillos durante el montaje,
las arandelas no están en contacto con
la rueda de repuesto. La sujeción de la
rueda está asegurada por el apoyo cónico
de cada tornillo.
Después de cambiar una rueda
No supere los 80 km/h cuando utilice una
rueda de repuesto de tipo “galleta”.
Lleve el vehículo a la red
CITROËN o a un
taller cualificado para revisar el apriete
de los tornillos y la presión de la rueda de
repuesto lo antes posible.
Lleve a reparar la rueda pinchada y vuelva
a montarla en el vehículo lo antes posible.
8
En caso de avería

160

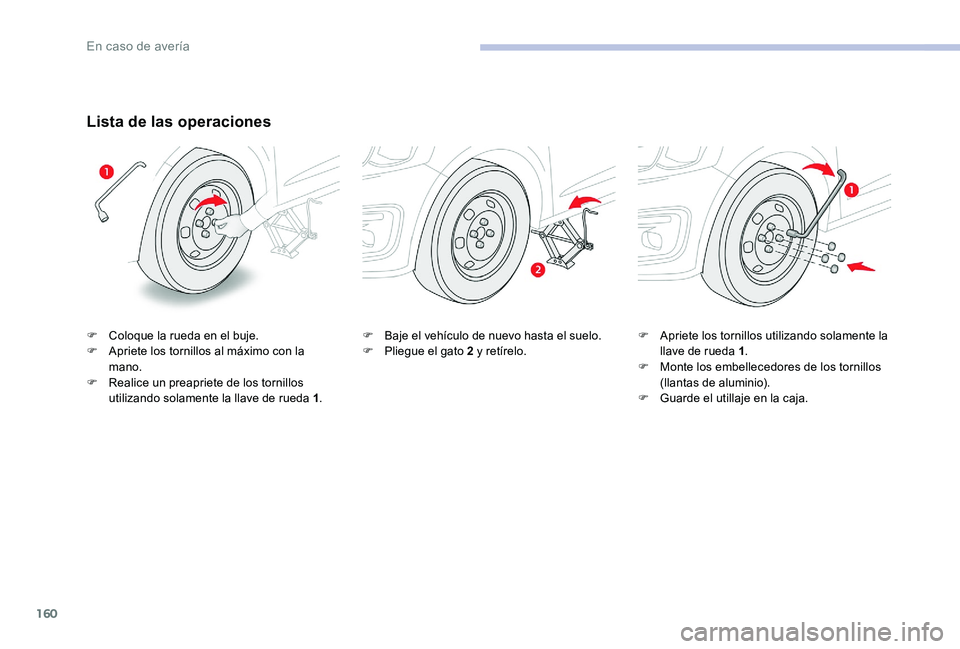

Lista de las operaciones
F Coloque la rueda en el buje.
F A priete los tornillos al máximo con la
mano.
F

R
ealice un preapriete de los tornillos
utilizando solamente la llave de rueda 1 .F
B aje el vehículo de nuevo hasta el suelo.
F P liegue el gato 2 y retírelo.F
A priete los tornillos utilizando solamente la
llave de rueda 1 .
F

M
onte los embellecedores de los tornillos
(llantas de aluminio).
F

G
uarde el utillaje en la caja.
En caso de avería

161

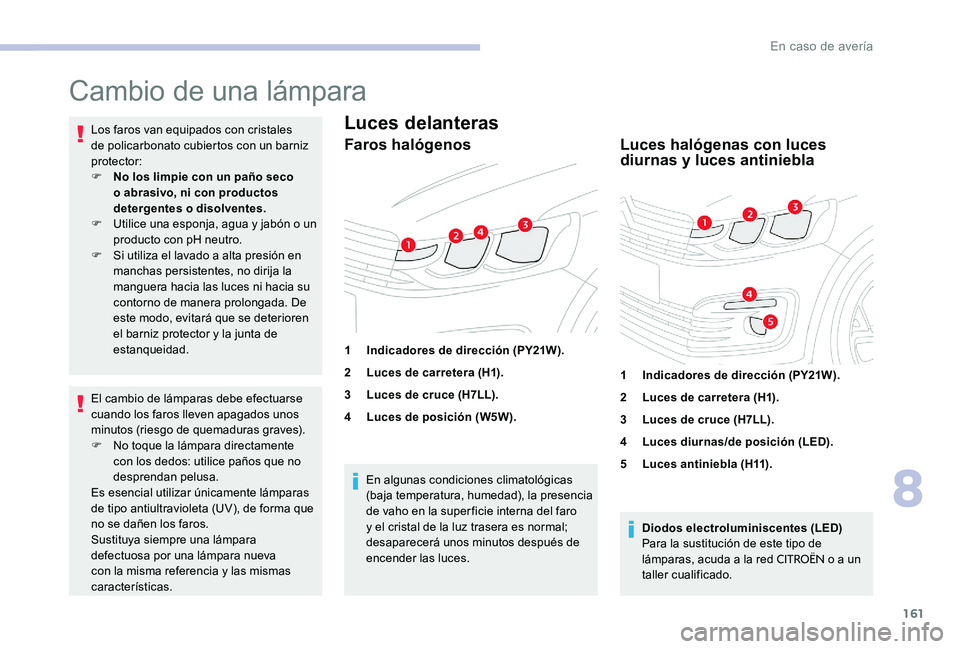

Cambio de una lámpara
Los faros van equipados con cristales
de policarbonato cubiertos con un barniz
protector:
F
N
o los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.
F

U
tilice una esponja, agua y jabón o un
producto con pH neutro.
F

S
i utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera hacia las luces ni hacia su
contorno de manera prolongada. De
este modo, evitará que se deterioren
el barniz protector y la junta de
estanqueidad.
El cambio de lámparas debe efectuarse
cuando los faros lleven apagados unos
minutos (riesgo de quemaduras graves).
F

N
o toque la lámpara directamente
con los dedos: utilice paños que no
desprendan pelusa.
Es esencial utilizar únicamente lámparas
de tipo antiultravioleta (UV), de forma que
no se dañen los faros.
Sustituya siempre una lámpara
defectuosa por una lámpara nueva
con la misma referencia y las mismas
características. En algunas condiciones climatológicas
(baja temperatura, humedad), la presencia
de vaho en la super ficie interna del faro
y el cristal de la luz trasera es normal;
desaparecerá unos minutos después de
encender las luces.Luces delanteras
Faros halógenos
1
Indicadores de dirección (PY21W).
2 Luces de carretera (H1).
3 Luces de cruce (H7LL).
4 Luces de posición (W5W).
Luces halógenas con luces
diurnas y luces antiniebla
1Indicadores de dirección (PY21W).
2 Luces de carretera (H1).
3 Luces de cruce (H7LL).
4 Luces diurnas/de posición (LED).
5 Luces antiniebla (H11).
Diodos electroluminiscentes (LED)
Para la sustitución de este tipo de
lámparas, acuda a la red
CITROËN o a un
taller cualificado.
8
En caso de avería

162

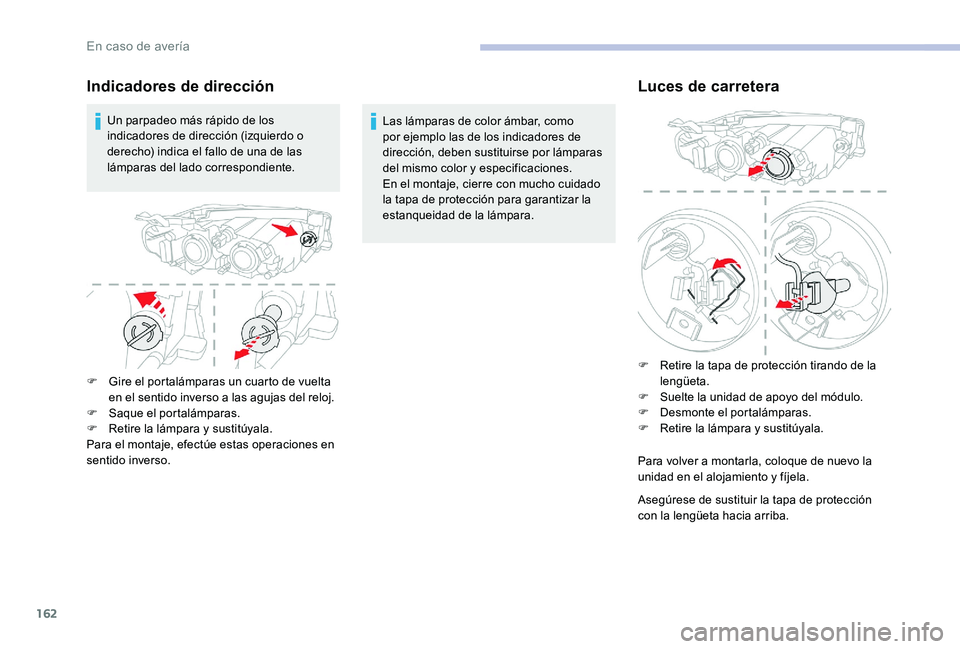

Indicadores de dirección
Un parpadeo más rápido de los
indicadores de dirección (izquierdo o
derecho) indica el fallo de una de las
lámparas del lado correspondiente.Las lámparas de color ámbar, como
por ejemplo las de los indicadores de
dirección, deben sustituirse por lámparas
del mismo color y especificaciones.
En el montaje, cierre con mucho cuidado
la tapa de protección para garantizar la
estanqueidad de la lámpara.
F

G
ire el portalámparas un cuarto de vuelta
en el sentido inverso a las agujas del reloj.
F

S
aque el portalámparas.
F

R
etire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Luces de carretera
F Retire la tapa de protección tirando de la lengüeta.
F

S
uelte la unidad de apoyo del módulo.
F

D
esmonte el portalámparas.
F

R
etire la lámpara y sustitúyala.
Para volver a montarla, coloque de nuevo la
unidad en el alojamiento y fíjela.
Asegúrese de sustituir la tapa de protección
con la lengüeta hacia arriba.
En caso de avería

163

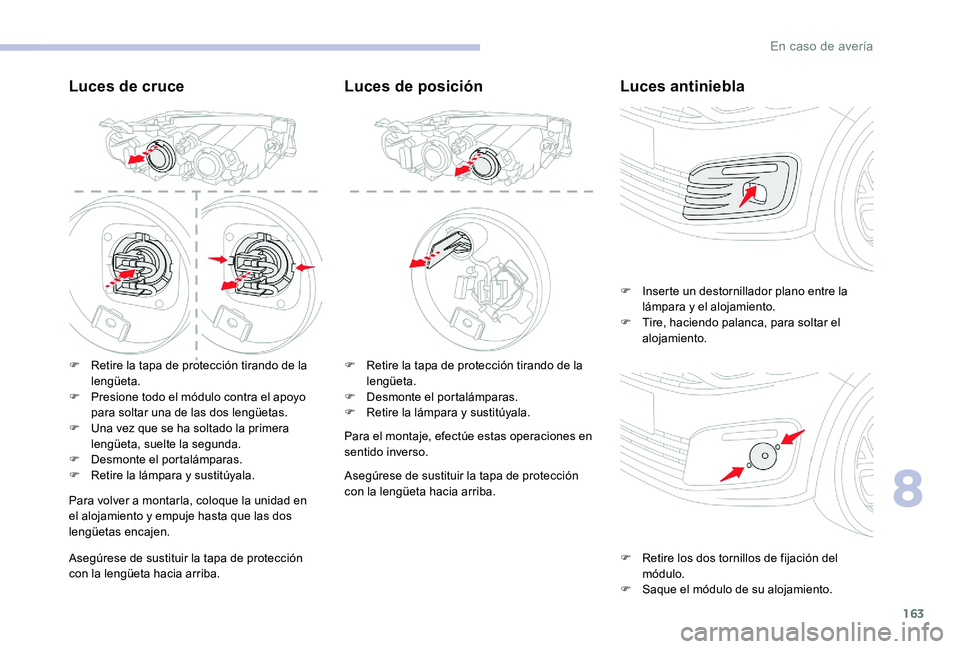

Luces de cruce
F Retire la tapa de protección tirando de la lengüeta.
F

P
resione todo el módulo contra el apoyo
para soltar una de las dos lengüetas.
F

U
na vez que se ha soltado la primera
lengüeta, suelte la segunda.
F

D
esmonte el portalámparas.
F

R
etire la lámpara y sustitúyala.
Para volver a montarla, coloque la unidad en
el alojamiento y empuje hasta que las dos
lengüetas encajen.
Asegúrese de sustituir la tapa de protección
con la lengüeta hacia arriba.
Luces de posición
F Retire la tapa de protección tirando de la lengüeta.
F

D
esmonte el portalámparas.
F

R
etire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Asegúrese de sustituir la tapa de protección
con la lengüeta hacia arriba.
Luces antiniebla
F Inserte un destornillador plano entre la lámpara y el alojamiento.
F

T
ire, haciendo palanca, para soltar el
alojamiento.
F

R
etire los dos tornillos de fijación del
módulo.
F

S
aque el módulo de su alojamiento.
8
En caso de avería

164

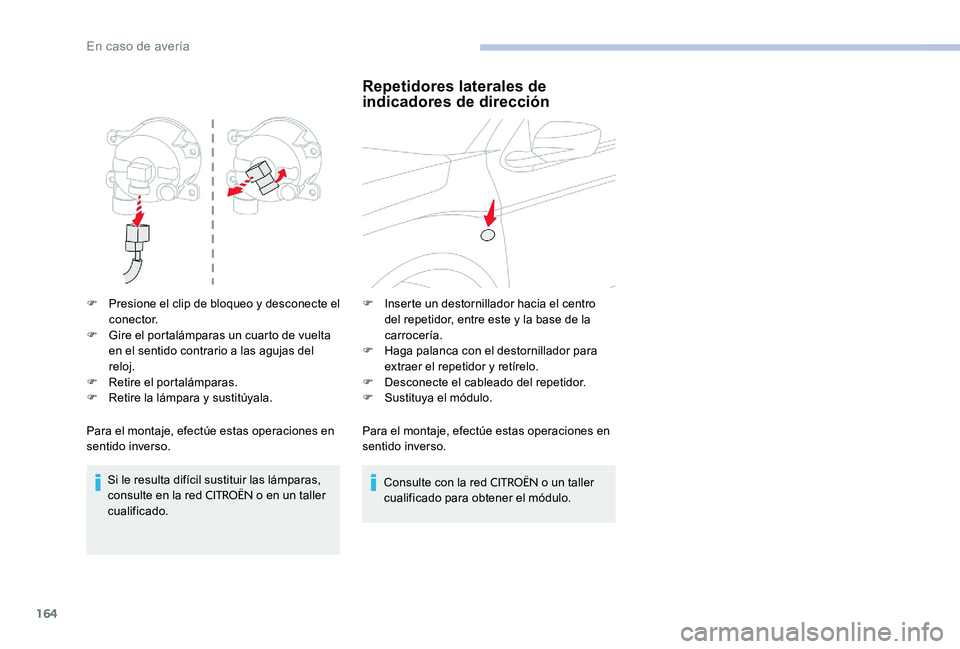

F Presione el clip de bloqueo y desconecte el conector.
F

G
ire el portalámparas un cuarto de vuelta
en el sentido contrario a las agujas del
reloj.
F

R
etire el portalámparas.
F

R
etire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Si le resulta difícil sustituir las lámparas,
consulte en la red
CITROËN o en un taller
cualificado.
Repetidores laterales de
indicadores de dirección
F Inserte un destornillador hacia el centro del repetidor, entre este y la base de la
carrocería.
F

H
aga palanca con el destornillador para
extraer el repetidor y retírelo.
F

D
esconecte el cableado del repetidor.
F

S
ustituya el módulo.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Consulte con la red
CITROËN o un taller
cualificado para obtener el módulo.
En caso de avería

165

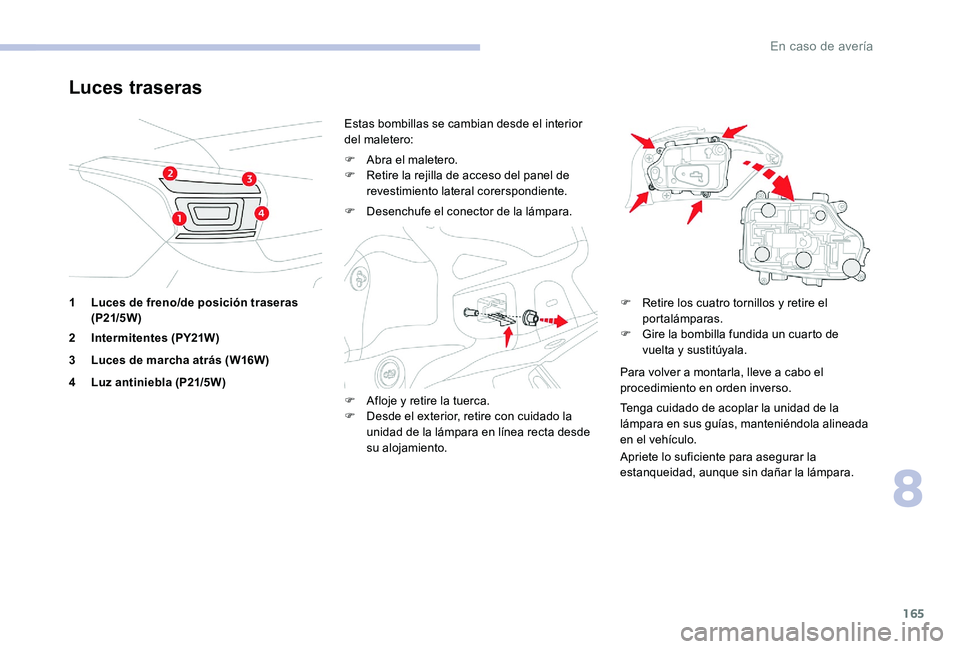

Luces traseras
1Luces de freno/de posición traseras
(P21/5W )
2 Intermitentes (PY21W)
3 Luces de marcha atrás (W16W)
4 Luz antiniebla (P21/5W) Estas bombillas se cambian desde el interior
del maletero:
F

A
bra el maletero.
F
R
etire la rejilla de acceso del panel de
revestimiento lateral corerspondiente.
F
D
esenchufe el conector de la lámpara.
F
A
floje y retire la tuerca.
F

D
esde el exterior, retire con cuidado la
unidad de la lámpara en línea recta desde
su alojamiento. F
R etire los cuatro tornillos y retire el
portalámparas.
F

G
ire la bombilla fundida un cuarto de
vuelta y sustitúyala.
Para volver a montarla, lleve a cabo el
procedimiento en orden inverso.
Tenga cuidado de acoplar la unidad de la
lámpara en sus guías, manteniéndola alineada
en el vehículo.
Apriete lo suficiente para asegurar la
estanqueidad, aunque sin dañar la lámpara.
8
En caso de avería

166

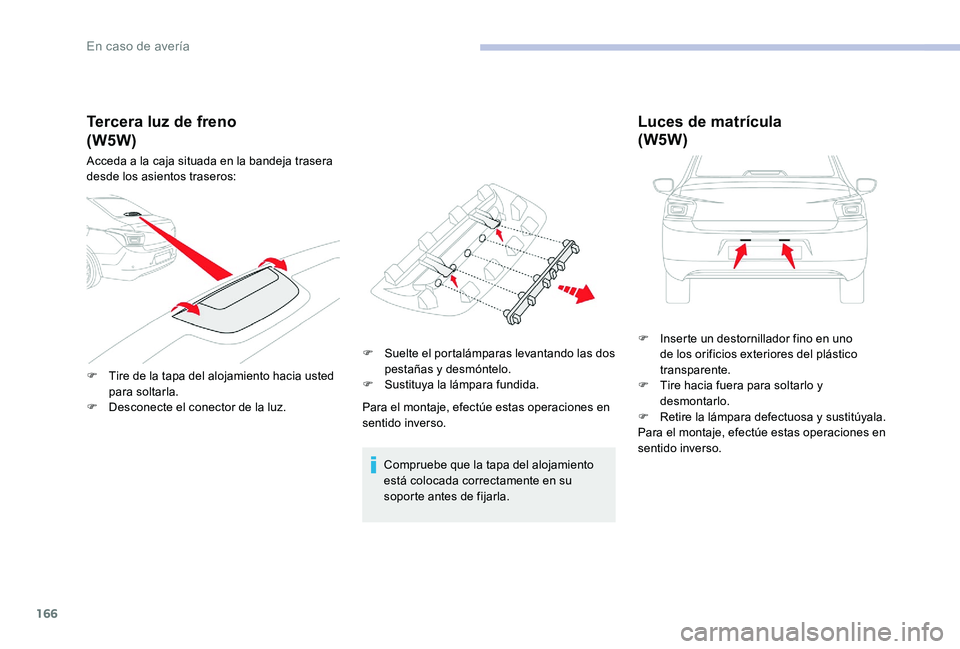

Tercera luz de freno
Acceda a la caja situada en la bandeja trasera
desde los asientos traseros:
F
T
ire de la tapa del alojamiento hacia usted
para soltarla.
F

D
esconecte el conector de la luz. F

S
uelte el portalámparas levantando las dos
pestañas y desmóntelo.
F

S
ustituya la lámpara fundida.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Compruebe que la tapa del alojamiento
está colocada correctamente en su
soporte antes de fijarla.
Luces de matrícula
(W5W)
F Inserte un destornillador fino en uno de los orificios exteriores del plástico
transparente.
F

T
ire hacia fuera para soltarlo y
desmontarlo.
F

R
etire la lámpara defectuosa y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
(W5W)
En caso de avería

167

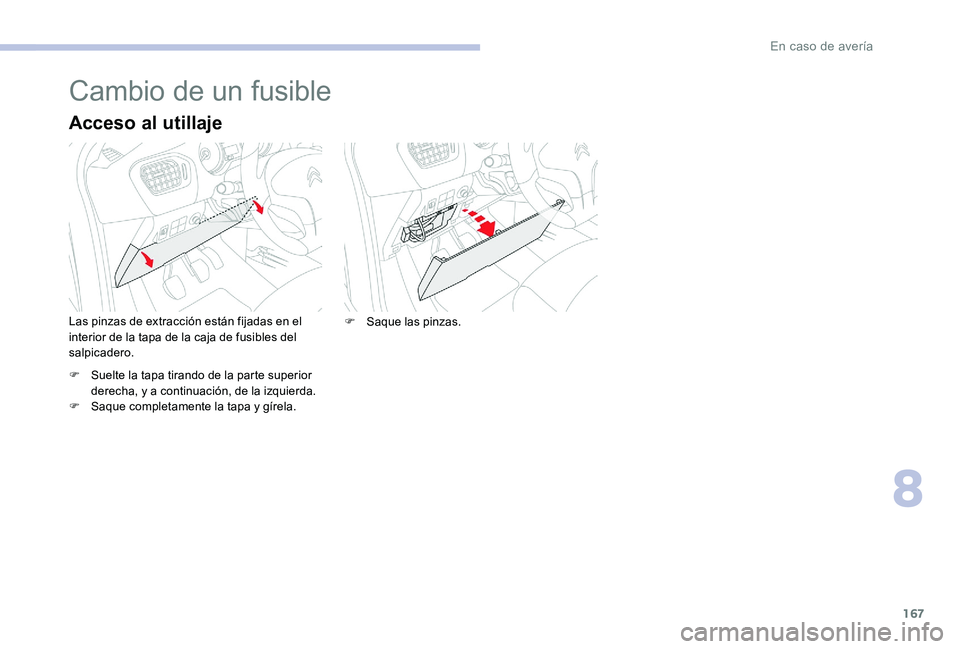

Cambio de un fusible
Acceso al utillaje
Las pinzas de extracción están fijadas en el
interior de la tapa de la caja de fusibles del
salpicadero.
F
S
uelte la tapa tirando de la parte superior
derecha, y a continuación, de la izquierda.
F

S
aque completamente la tapa y gírela. F
S aque las pinzas.
8
En caso de avería

168
Cambio de un fusible
La sustitución de un fusible que no
aparezca en las tablas puede producir una
anomalía grave en su vehículo. Póngase
en contacto con un concesionario de
CITROËN o un taller cualificado.
Si el fusible vuelve a fallar poco después
de cambiarlo, haga que comprueben
el sistema eléctrico del vehículo en un
concesionario de
CITROËN o un taller
cualificado. Correcto
Incorrecto
Alicates
Antes de cambiar un fusible:
F

S

e debe identificar y corregir la causa de la
anomalía.
F

T

odos los dispositivos que consumen
electricidad deben desconectarse.
F

E

l vehículo debe estar inmovilizado con el
contacto quitado.
F

I

dentifique el fusible defectuoso utilizando
las tablas de ubicación existentes y los
diagramas que se proporcionan en las
páginas siguientes.
Para sustituir un fusible, debe:
F

Ut

ilizar unos alicates especiales para
extraer el fusible de su alojamiento y
comprobar el estado del filamento.
F

Su

stituya siempre un fusible defectuoso
por un fusible de la misma capacidad
(mismo color); si se utiliza una capacidad
distinta pueden producirse anomalías
(riesgo de incendio). Instalación de accesorios eléctricos
El sistema eléctrico del vehículo está
diseñado para funcionar con equipos de
serie u opcionales.
Antes de instalar otros equipos o
accesorios eléctricos en el vehículo,
consulte con la red
CITROËN o un taller
cualificado.
CITROËN declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o por los
fallos de funcionamiento que puedan
resultar de la instalación de accesorios
no suministrados ni recomendados por
CITROËN y no instalados según sus
prescripciones, en particular, cuando el
consumo del conjunto de los dispositivos
conectados supera los 10 miliamperios.
