CITROEN C-ZERO 2012 Ghiduri De Utilizare (in Romanian)
Manufacturer: CITROEN, Model Year: 2012, Model line: C-ZERO, Model: CITROEN C-ZERO 2012Pages: 166, PDF Size: 9.41 MB
Page 101 of 166
8
Informaţii practice
99
)
Deşurubaţi piuliţa de fixare D
, menţinând
bara de protecţie depărtată.
)
Deşurubaţi piulita de fixare E
.
)
Tr a g eţi blocul optic către dumneavoastră
şi degajaţi lamela F
pentru a îl retrage
complet.
Page 102 of 166
i
Informaţii practice
100

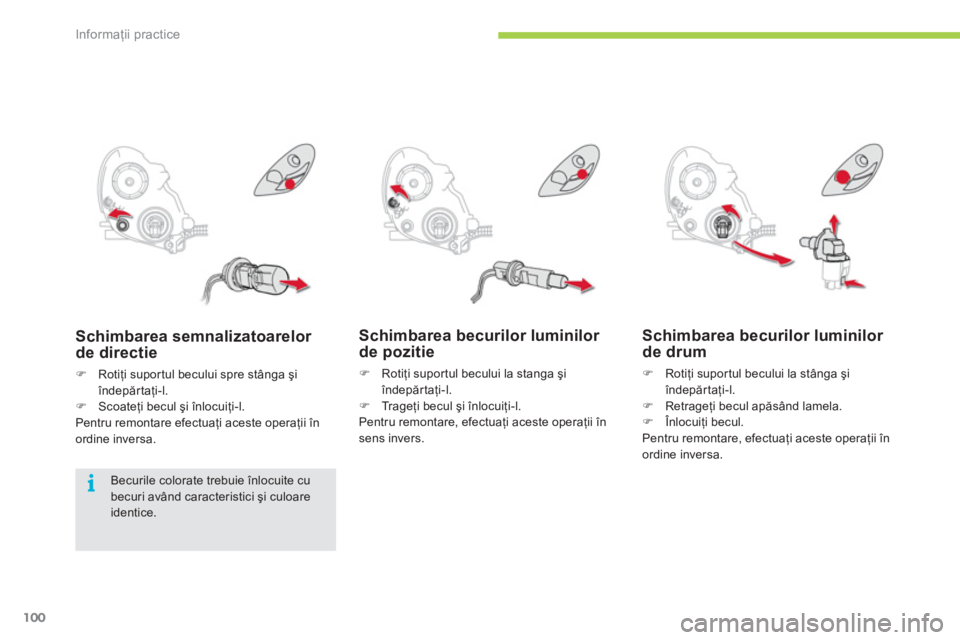

Schimbarea becurilor luminilor
de pozitie
)
Rotiţi supor tul becului la stanga şi
îndepărtaţi-l.
)
Tr a g eţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceste operaţii în
sens invers.
Schimbarea becurilor luminilor
de drum
)
Rotiţi supor tul becului la stânga şi
îndepărtaţi-l.
)
Retrageţi becul apăsând lamela.
)
Înlocuiţi becul.
Pentru remontare, efectuaţi aceste operaţii în
ordine inversa.
Schimbarea semnalizatoarelor
de directie
)
Rotiţi supor tul becului spre stânga şi
îndepărtaţi-l.
)
Scoateţi becul şi înlocuiţi-l.
Pentru remontare efectuaţi aceste operaţii în
ordine inversa.
Becurile colorate trebuie înlocuite cu
becuri având caracteristici şi culoare
identice.
Page 103 of 166
8
Informaţii practice
101
Schimbarea luminilor de intalnire
)
Rotiţi supor tul becului la stânga şi
îndepărtaţi-l.
)
Rotiţi becul apăsând pe lamelă.
)
Înlocuiţi becul.
Pentru remontare, efectuaţi aceste operaţii în
ordine inversa.
Schimbarea becurilor la farurile
de ceaţă/Luminile de zi
)
Bracaţi roţile la maxim, pentru a facilita
accesul.
)
Retrageţi clemele de menţinere a capacului
de protecţie a supor turilor de becuri.
)
Îndepărtati capacul.
)
Rotiţi suportul becului ( A
pentru anticeaţa,
B
pentru luminile de zi) către stânga şi
retrageţi-l.
)
Scoateţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceste operaţii în
ordine inversa.
Page 104 of 166
i
i
Informaţii practice
102
1.
Lumini stop/Lumini de po
ziţie (diode)
.
2.
Semnalizatoare de direcţie
(W Y21W - 21 W).
3.
Lumini de mers înapoi
(W21W - 21 W).
Lumini spate
Becurile de culoare galben-auriu,
cum sunt semnalizatoarele de
direcţie, trebuie înlocuite cu becuri de
caracteristici şi culoare identice. În unele conditii de climă (temperatură
scazută, umiditate), este normală
apariţia fenomenului de aburire a
suprafeţei interioare a farurilor şi a
luminilor din spate; acesta dispare
în câteva minute, după aprinderea
luminilor.
Schimbarea semnalizatoarelor
laterale integrate (WY5W - 5 W)
)
Împingeţi semnalizatorul în spate şi
scoateţi-l.
)
Rotiţi supor tul becului către stânga şi
retrageţi-l.
)
Scoateţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceste operaţii în
sens invers.
Page 105 of 166
8
Informaţii practice
103
Înlocuirea semnalizatoarelor
de direcţie
)
Rotiţi supor tul becului spre stânga şi
îndepărtaţi-l.
)
Tr a g eţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceste operaţii în
sens invers.
Acces la becuri
)
Demontaţi cele două şuruburi.
)
Degajaţi blocul optic trăgând către
dumneavoastră.
Schimbarea luminilor stop/
luminilor de poziţie
Orice intervenţie asupra luminilor cu diode
trebuie efectuată de reţeaua CITROËN sau de
un ser vice autorizat.
Schimbarea becurilor luminilor
de mers înapoi
)
Rotiţi supor tul becului spre stânga şi
îndepărtaţi-l.
)
Tr a g eţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceste operaţii în
sens invers.
Page 106 of 166
Informaţii practice
104
Schimbarea lămpii de ceaţă
(W21W - 21 W)
)
Îndepărtaţi masca.
)
Rotiţi supor tul becului spre stânga şi
îndepărtaţi-l.
)
Tr a g eţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceste operaţii în
sens invers.
Schimbarea celei de a treia
lumini de stop (W5W - 5 W)
)
Îndepărtaţi cele 2 şuruburi.
)
Extrageţi supor tul lămpii.
)
Tr a g eţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceste operaţii în
sens invers.
Schimbarea luminilor plăcuţei de
înmatriculare (W5W - 5 W)
)
Împingeţi masca spre interior.
)
Rotiţi supor tul becului şi îndepărtaţi-l.
)
Tr a g eţi becul şi înlocuiţi-l.
Pentru remontare, efectuaţi aceste operaţii în
sens invers.
Page 107 of 166
8
i
!
Informaţii practice
105
Schimbarea unei siguranţe
Penseta pentru scoaterea siguranţelor este
fixata pe spatele capacului cutiei cu siguranţe
din plansa de bord (pe par tea stângă).
Pentru acces:
)
Deschideţi capacul şi îndepărtaţi-l complet,
trăgând spre dumneavoastră.
)
Scoateţi penseta.
Acces la scule
Înainte de a înlocui o siguranţă, este nevoie să
se ştie cauza defectării ei şi ca aceasta sa fie
remediată.
)
Ver if ic aţi contactorul să fie în poziţia
" LOCK
".
)
Identificaţi siguranţa defectă privind starea
filamentului său.
Înlocuirea unei siguranţe
Bună Defectă
)
Folosiţi cleştele special pentru a scoate
siguranţa din locaşul său.
)
Înlocuiţi, întotdeauna, siguranţa defectă cu
o siguranţă având o intensitate echivalentă.
)
Ver if ic aţi corespondenţa dintre numărul
gravat pe cutie, intensitatea gravată în par tea
de jos a siguranţei şi tabelele de mai jos. CITROËN îşi declină orice
responsabilitate pentru cheltuielile
ocazionate de repararea vehiculului
dumneavoastră sau pentru defecţiunile
care rezultă din instalarea accesoriilor
auxiliare nefurnizate, nerecomandate
de CITROËN şi neinstalate conform
indicaţiilor, mai ales când consumul
tuturor aparatelor suplimentare
racordate depăşeşte 10 miliamperi. Circuitul electric al vehiculului
dumneavoastră este proiectat pentru a
funcţiona cu echipamente de serie sau
opţionale.
Înainte de a instala alte echipamente
sau accesorii electrice pe vehiculul
dumneavoastră, consultaţi reţeaua
CITROËN sau un ser vice autorizat.
Page 108 of 166
Informaţii practice
106
Siguranţe în plansa de bord
Cutia cu siguranţe este amplasata în par tea
inferioară a plansei de bord (par tea stângă).
Nr. siguranta
Intensitate
Functii
1
7,5 A
Lumini de pozitie stanga fata si spate.
2
15
A
Priza de accesorii.
3
- Neutilizata.
4
7,5 A
Demaror.
5
20 A
Sistem audio.
6
-
Neutilizata.
7
7,5 A
Echipamente de bord, lumini de pozitie dreapta fata si spate.
8
7,5 A
Retrovizoare electrice exterioare.
9
7,5 A
Supervizor.
10
7,5 A
Aer conditionat.
11
10 A
Lumini de ceata spate.
12
15 A
Blocare usi.
13
10 A
Plafoniera.
Page 109 of 166
8
Informaţii practice
107
Nr. siguranta
Intensitate
Functii
14
15 A
Stergator de luneta.
15
7, 5 A
Tablou de bord combinat.
16
7, 5 A
Incalzire.
17
20 A
Incalzire scaune.
18
10 A
Optiuni.
19
7,5 A
Degivrare retrovizoare exterioare.
20
20 A
Stergatoare parbriz.
21
7,5 A
Airbaguri.
22
30 A
Degivrare lunetă.
23
30 A
Încălzire.
24
-
Neutilizată.
25
10 A
Radio.
26
15 A
Siguranţă habitaclu.
Accesul la siguranţe
Consultaţi paragraful "Acces la instrumente".
Page 110 of 166
i
Informaţii practice
108
Nr. siguranta
Intensitate
Functii
1
-
Neutilizată.
2
30 A
Siguranţă internă.
3
40 A
Motor electric.
4
40 A
Ventilator de radiator.
5
40 A
Acţionare electrică geamuri.
6
30 A
Pompă de vid.
7
15 A
Calculator baterie principală.
8
15 A
Al 3 -lea stop.
9
15 A
Proiectoare anticeaţă faţă.
10
15 A
Pompă de apă.
Sigurante în
compartimentul fata
Cutia cu siguranţe se află în compartimentul
din fata, sub rezervorul de lichid pentru circuitul
de incalzire. Numai aceste sigurante pot fi
inlocuite.
Înlocuirea siguranţelor din alte casete
(pompă de vid şi baterie accesorii)
necesită intervenţia reţelei CITROËN
sau a unui service autorizat.
