CITROEN C-ZERO 2012 Ghiduri De Utilizare (in Romanian)
Manufacturer: CITROEN, Model Year: 2012, Model line: C-ZERO, Model: CITROEN C-ZERO 2012Pages: 166, PDF Size: 9.41 MB
Page 111 of 166
8
Informaţii practice
109

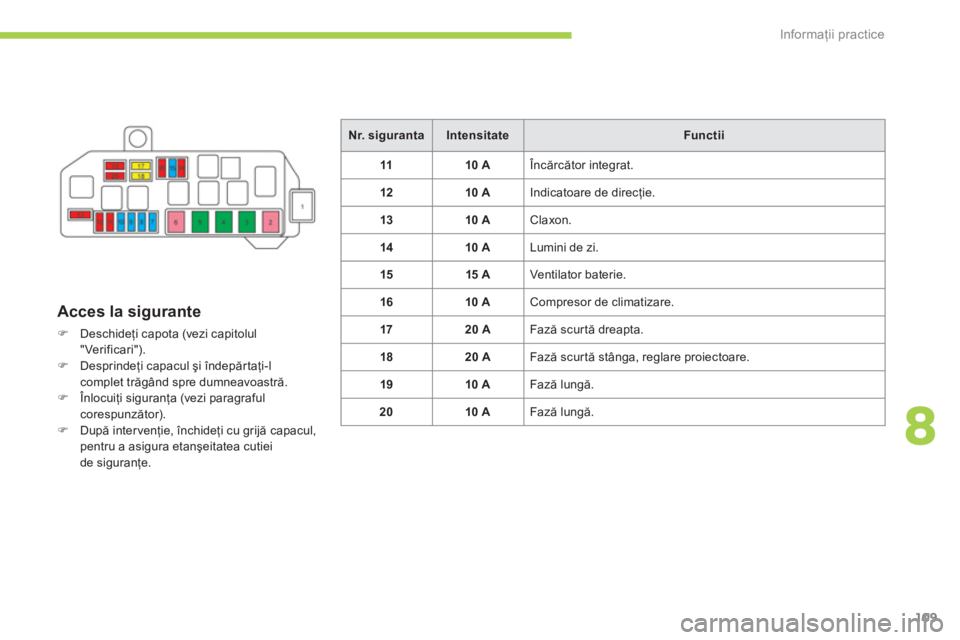

Acces la sigurante
)
Deschideţi capota (vezi capitolul
"Verificari").
)
Desprindeţi capacul şi îndepărtaţi-l
complet trăgând spre dumneavoastră.
)
Înlocuiţi siguranţa (vezi paragraful
corespunzător).
)
După intervenţie, închideţi cu grijă capacul,
pentru a asigura etanşeitatea cutiei
de siguranţe.
Nr. siguranta
Intensitate
Functii
11
10 A
Încărcător integrat.
12
10 A
Indicatoare de direcţie.
13
10 A
Claxon.
14
10 A
Lumini de zi.
15
15 A
Ventilator baterie.
16
10 A
Compresor de climatizare.
17
20 A
Fază scurtă dreapta.
18
20 A
Fază scurtă stânga, reglare proiectoare.
19
10 A
Fază lungă.
20
10 A
Fază lungă.
Page 112 of 166
i !
!
Informaţii practice
110
Remorcarea vehiculului
Mod de operare pentru a remorca vehiculul propriu, utilizând un dispozitiv mecanic fix.
Remorcarea propriului
vehicul
Inelul de remorcare este sudat pe caroserie,
sub bara de protecţie faţă.
)
Instalaţi bara de remorcare.
)
Porniţi vehiculul propriu (mar tor "Ready"
aprins).
)
Aduceţi selectorul de mers în poziţia N
.
)
Eliberaţi frâna de staţionare.
)
Aprindeţi luminile de avarie ale vehiculul
propriu.
)
Remorcaţi vehiculul propriu pe o
distanţă
maximă
de 30 km
şi fără
a
depăşi
viteza
de 30 km/h
.
La o remorcare cu 4 roţi pe sol, utilizaţi
întotdeauna o bară rigidă de remorcare.
La o remorcare cu numai 2 roţi pe sol,
utilizaţi întotdeauna un dispozitiv de
ridicare specializat.
Nerespectarea acestor operaţii şi
condiţii poate duce la deteriorarea
subansamblelor de frânare şi a
motorului electric de tracţiune.
Schimbarea unei
lame de ştergător
Demontarea unei lame de
ştergător faţă sau spate
)
Ridicaţi braţul ştergătorului.
)
Scoateţi lamela, glisând-o spre exterior.
Montarea unei lame de
ştergător fata sau spate
)
Aşezaţi în poziţie lama nouă şi fixaţi-o.
)
Rabataţi braţul cu atenţie.
Remorcarea altui
vehicul
Vehiculul dumneavoastră nu poate fi
utilizat în niciun caz pentru remorcarea
unui alt vehicul.
Page 113 of 166
8
i !
!
!
Informaţii practice
111
Accesorii
Reţeaua CITROËN vă propune o gamă largă de accesorii şi piese originale.
Aceste accesorii şi piese au fost testate şi aprobate atat in privinta fiabilitatii cat si a sigurantei.
Aceste accesorii adaptate vehiculului sunt înregistrate cu reper CITROËN şi beneficiază de
garanţie.
Kituri de transformare
Vă puteti procura kituri de transformare
"Întreprindere", pentru a trece un vehicul utilitar
în vehicul privat şi invers.
"Confort":
cotieră de culoare neagră, lampă de lectură,
module izoterme, asistare la parcarea cu
spatele, brichetă, scrumieră cu supor t...
"Soluţii de transport":
covor de portbagaj, panou de mascare bagaje,
cale de portbagaj...
"Siguranţă":
alarmă, piuliţe de roată antifurt, scaune pentru
copii, etilotest, triunghi de presemnalizare,
vestă reflectorizantă, trusă de prim ajutor,
lanţuri antiderapante pentru zăpadă, pneuri
antiderapante...
Măsuri de
prevedere la spălare
Pentru a nu deteriora subansamblele
electrice, este strict interzisă spălarea
cu jet de apă de înaltă presiune:
- în compar timentul din faţă,
- sub caroserie.
Pentru spalarea caroseriei, nu utilizaţi
apa la o presiune mai mare de
80 de bari. Înainte de orice spălare a vehiculului,
verificaţi că trapele de acces şi
capacele prizelor de încărcare
(normală şi rapidă) să fie corect închise.
Nu spălaţi vehiculul în timpul operaţiei
de încărcare a bateriei.
Page 114 of 166
i
!i
Informaţii practice
112
"Protecţie":
huse de protecţie pentru vehicul, bandouri de
protecţie translucide, baghete de protecţie
laterale...
"Multimedia":
aver tizoare de radar, încărcator universal
solar...
Montarea unui echipament sau
accesoriu electric neavând cod de
reper CITROËN poate produce o pană
în sistemul electronic al vehiculului
dumneavoastră şi un consum mărit.
Vă recomandăm să ţineţi cont de
această masura de prevedere şi să
contactaţi un reprezentant al mărcii
CITROËN, pentru a vă prezenta gama
de accesorii sau echipamente originale.
Instalarea emiţătoarelor de
radiocomunicaţii
Înainte de a instala un emiţător de
radiocomunicaţii ca post-echipare,
cu antenă exterioară pe vehiculul
dumneavoastra, consultaţi reţeaua
CITROËN care vă va informa asupra
caracteristicilor emiţătoarelor (bandă
de frecvenţă, putere maximă de ieşire,
poziţia antenei, condiţii specifice
de instalare) ce pot fi montate,
conform Directivei de Compatibilitate
Electromagnetica a Automobilului
(2004/104/CE).
În funcţie de legislaţia în vigoare în ţară,
vestele de siguranţă reflectorizante,
triunghurile de presemnalizare, becurile
şi sigurantele fuzibile de rezervă pot fi
obligatorii la bordul vehiculului.
Page 115 of 166
9
Ver if icări
113
TOTAL & CITROËN
Echipele TOTAL şi CITROËN îşi unesc forţele pentru
a optimiza eficacitatea energetică şi a reduce impactul
asupra mediului.
Parteneriatul celor două grupuri de anvergură
internaţională nu se rezumă doar la furnizarea şi
întreţinerea vehiculelor publicului: poziţiile noastre de
lideri industriali ne vor permite să îndeplinim provocările
ce ţin de respectarea mediului de azi şi de mâine.
Garantarea tuturor a unei mobilităţi eco responsabile
este mai mult decât motorul nostru, este pasiunea
noastră.
Inovaţia este pe drum, viitorul
automobilului depinde de ea, noi îi
răspundem împreună.
preferă
PARTENERI PENTRU VIITORUL
AUTOMOBILULUI
CITROËN
Page 116 of 166
!
i
Ver if icări
114
Capotă
Dispozitiv de protecţie şi de acces la subansamblele din compartimentul din fata, pentru verificarea diferitelor niveluri, incarcarea bateriei pentru
accesorii, inlocuirea sigurantelor, ...
)
Împingeţi către stânga comanda
exterioara B
şi ridicaţi capota.
)
Ridicati complet capota şi degajati tija C
de
menţinere a capotei din locaşul său de pe
partea dreaptă.
)
Introduceţi tija capotei C
într-unul din cele
două spaţii de blocare pentru a menţine
capota deschisă.
)
Deschideţi uşa dreapta faţă.
)
Tr a g eţi de comanda interioară A
, poziţionată
în partea inferioară a cadrului uşii.
Deschidere
Închidere
)
Scoateţi tija de susţinere din spaţiul de
blocare.
)
Readuceţi tija capotei în locaşul său.
)
Coborâţi capota şi eliberaţi-o drumul la
sfârşitul cursei.
)
Tr a g eţi de capotă pentru a verifica dacă
este blocată corespunzător.
Nu apăsaţi în mijlocul capotei, în caz
de închidere incorectă riscaţi să o
deformaţi. Redeschideţi capota complet
şi închideţi-o din nou.
Existenţa unei comenzi în interiorul
vehiculului împiedică deschiderea
capotei atâta timp cât uşa din dreapta
faţă este închisă.
Page 117 of 166
9
!
Ver if icări
115
1.
Rezervor de lichid pentru spălat geamuri.
2.
Rezervor de lichid al circuitului de încălzire.
3.
Rezervor de lichid de frână.
4.
Baterie pentru accesorii.
5.
Cutie cu siguranţe.
Compartiment faţă
Pentru a nu deteriora subansamblele
electrice, este strict interzisă
spălarea cu apă la înaltă presiune în
compartimentul din faţă.
Page 118 of 166
!
Ver if icări
116
Compartiment spate
Situat sub podeaua portbagajului, acest compartiment oferă acces la rezervorul cu lichid de răcire.
)
Deschideti portbagajul.
)
Detasaţi banda adeziva de mentinere a
covorului de podea.
)
Îndepartaţi covorul de podea.
)
Îndepartaţi cele 4 şuruburi de tip "fluture".
)
Îndepartaţi capacul de protecţie.
)
Ver if ic aţi nivelul lichidului de răcire şi
efectuaţi completarea, dacă este necesar
(vezi paginile urmatoare).
Când interveniţi în acest compartiment,
este imperativă respectarea normelor
de siguranţă menţionate pe etichetele
prezente.
Page 119 of 166
9
!
Ver if icări
117
Ver ifi carea nivelurilor
Ver if ic aţi în mod regulat nivelul diferitelor lichide şi faceţi completări dacă e necesar, cu exceptia indicatiilor contrare.
În cazul uner scaderi impor tante a nivelului de lichid, verificaţi circuitul corespunzător în reţeaua CITROËN sau la un ser vice autorizat.
Nu interveniţi niciodată în
compartimente când martorul "Ready"
este aprins, sau când vehiculul este în
curs de încărcare.
La intervenţiile în compartimentele faţă
şi spate, procedaţi cu atentie, deoarece
unele zone din compartimente pot fi
extrem de calde (risc de arsuri): este
imperativ sa asteptaţi minim o ora dupa
oprirea motorului, sau dupa terminarea
procedurii de incarcare, inainte de a
interveni.
Nivelul lichidului de frână
Nivelul acestui lichid trebuie să se
situeze între reperele "MIN" si "MA X".
În caz contrar trebuie verificată uzura
plăcuţelor de frână.
Inlocuirea lichidului de frână
Citiţi indicaţiile din carnetul de întreţinere pentru
a cunoaşte periodicitatea acestei operaţii.
Caracteristicile lichidului de frână
Acest lichid trebuie să fie conform
recomandărilor constructorului şi să
corespundă normelor DOT4.
Compartiment faţă
Nivelul lichidului din
circuitul de încălzire
Înlocuirea lichidului de răcire
Lichidul de răcire nu trebuie schimbat.
Caracteristicile lichidului de răcire
Acest lichid trebuie să fie conform recomandărilor
constructorului pentru o curăţare optimă.
Nivelul acestui lichid trebuie să se situeze între
reperele MINI "L" si MA XI "F".
Nivelul lichidului de spălat geamuri
Completaţi nivelul atunci când este
necesar.
Caracteristicile lichidului
Pentru a asigura o curăţare optimă şi pentru a
evita îngheţarea, aducerea la nivel sau înlocuirea
acestui lichid nu trebuie să se facă cu apă.
Page 120 of 166
!
i
Ver if icări
118
Nivelul acestui lichid trebuie să se
situeze între reperele MINI "L" si
MAXI "F".
Nivelul lichidului de răcire
Evitaţi orice contact prelungit al
lichidelor uzate cu pielea.
Majoritatea acestor lichide sunt nocive
pentru sănătate, adică foar te corozive.
Nu aruncaţi lichidele în sistemul de
canalizare sau pe pământ.
Goliţi lichidele uzate în containerele
destinate numai acestui scop, din
reţeaua CITROËN sau la un ser vice
autorizat.
Produse uzate
Compartiment spate
Înlocuirea lichidului
Acest lichid nu trebuie schimbat niciodată.
Caracteristicile lichidului
Acest lichid trebuie să fie conform cu
recomandările constructorului.
Circuitul de răcire, fiind sub presiune, aşteptaţi
cel puţin o oră după oprirea motorului si/sau
terminarea ciclului de incarcare pentru a
interveni.
Pentru a evita orice risc de arsură, deşurubaţi
buşonul două ture pentru a reduce presiunea.
Când presiunea a scăzut, scoateţi buşonul şi
completaţi nivelul, dacă este necesar.
Nivelul electrolitului din
bateria pentru accesorii
Pentru a verifica acest nivel, trebuie îndepărtat
capacul de protecţie al bateriei (vezi § "baterie
accesorii").
Nivelul acestui lichid trebuie să se situeze
între reperele MINI "LOWER LEVEL" şi MA XI
"UPPER LEVEL".
Dacă este necesar, completaţi cu apă distilată,
îndepărtand dopurile diferitelor compartimente
ale bateriei.
Ver if ic aţi nivelul electrolitului cel puţin o
dată pe lună.
