8
Información práctica
99
)

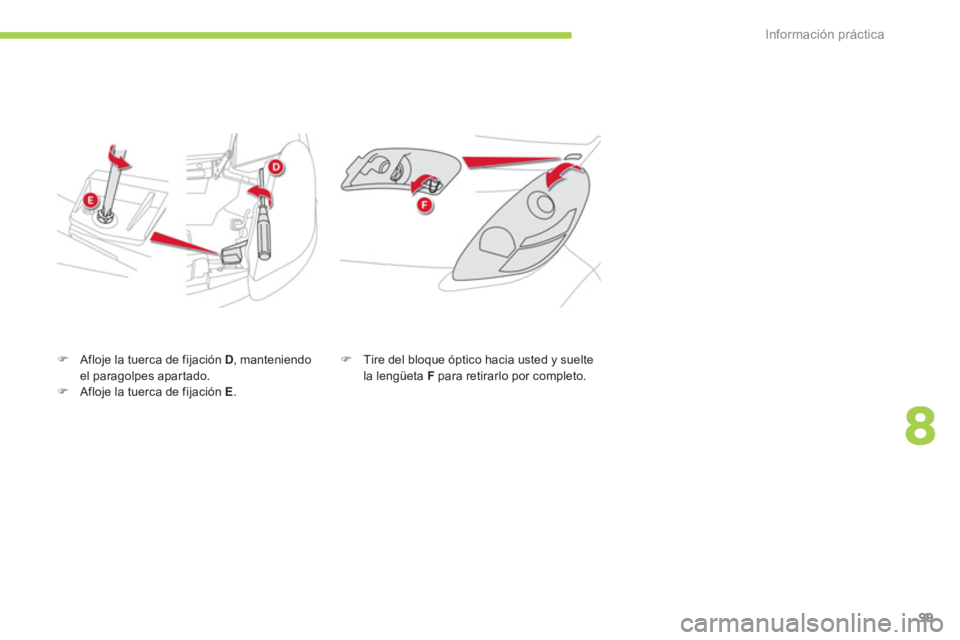

Afloje la tuerca de fijación D
, manteniendo
el paragolpes apar tado.
)
Afloje la tuerca de fijación E
.
)
Tire del bloque óptico hacia usted y suelte
la lengüeta F
para retirarlo por completo.
Page 102 of 166
i
Información práctica
100
Cambio de las luces de posición
)
Gire el por talámparas hacia la izquierda y
retírelo.
)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Cambio de las luces de carretera
)
Gire el por talámparas hacia la izquierda y
retírelo.
)
Retire la lámpara presionando la lengüeta.
)
Sustituya la lámpara.
Para el montaje, efectúe estas operaciones en
el sentido inverso.

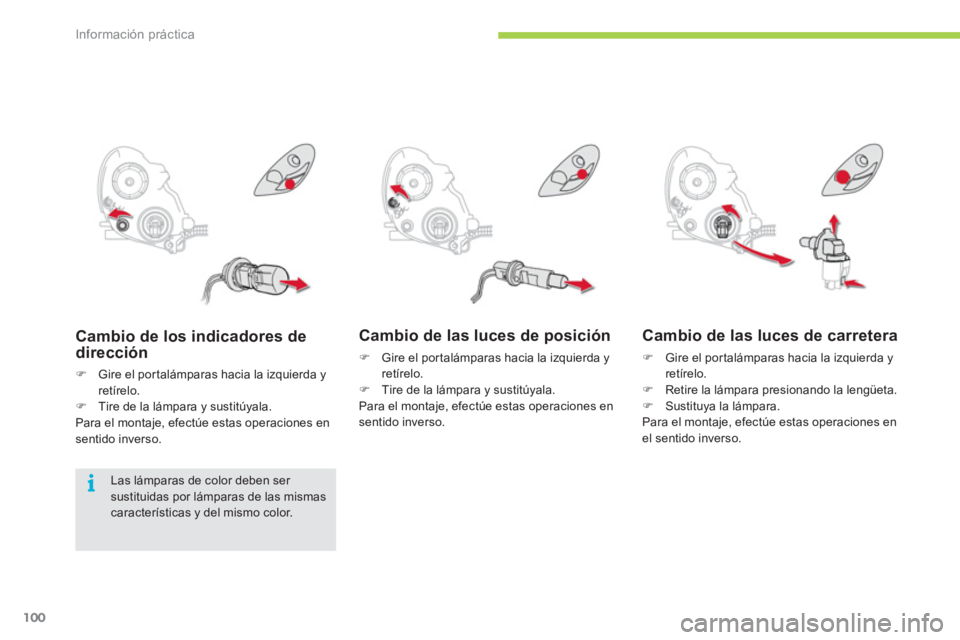

Cambio de los indicadores de
dirección
)
Gire el por talámparas hacia la izquierda y
retírelo.
)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Las lámparas de color deben ser
sustituidas por lámparas de las mismas
características y del mismo color.
Page 103 of 166
8
Información práctica
101
Cambio de las luces de cruce
)
Gire el por talámparas hacia la izquierda y
retírelo.
)
Gire la lámpara presionando la lengüeta.
)
Sustituya la lámpara.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Cambio de los faros antiniebla/
Luces diurnas
)
Gire las ruedas al máximo para facilitar el
acceso.
)
Retire los clips de fijación de la tapa de
protección de los por talámparas.
)
Apar te la tapa.
)
Gire el portalámparas ( A
para las
antiniebla, B
para las luces diurnas) hacia
la izquierda y retírelo.
)
Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Page 104 of 166
i
i
Información práctica
102
1.
Luces de freno/Luces de posición
(diodos)
2.
Indicadores de dirección (W Y21W-21 W)
3.
Luces de marcha atrás (W21W-21 W)

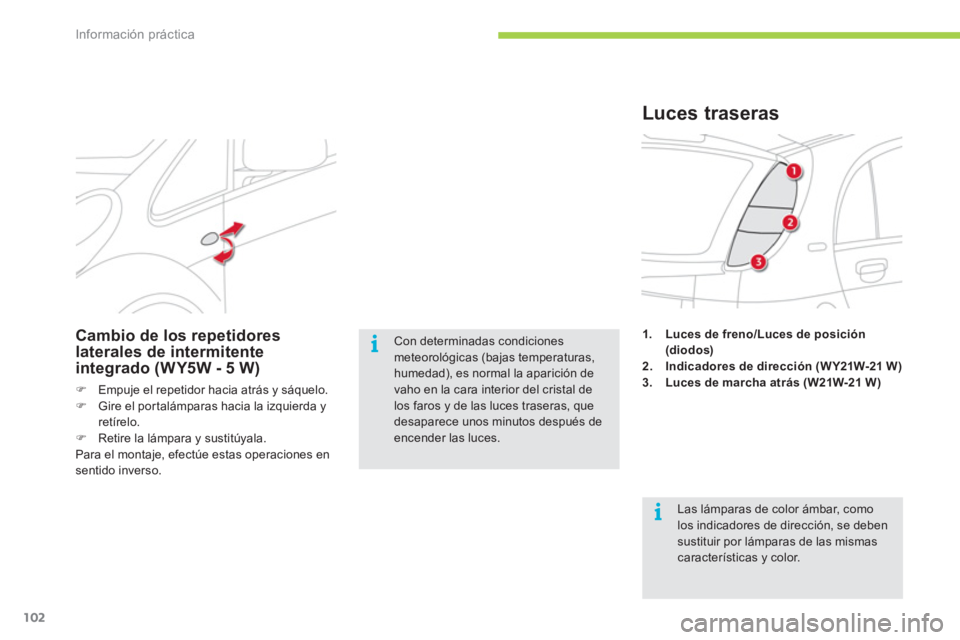

Luces traseras
Las lámparas de color ámbar, como
los indicadores de dirección, se deben
sustituir por lámparas de las mismas
características y color. Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de
vaho en la cara interior del cristal de
los faros y de las luces traseras, que
desaparece unos minutos después de
encender las luces.
Cambio de los repetidores
laterales de intermitente
integrado (WY5W - 5 W)
)
Empuje el repetidor hacia atrás y sáquelo.
)
Gire el por talámparas hacia la izquierda y
retírelo.
)
Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Page 105 of 166
8
Información práctica
103
Cambio de los indicadores de
dirección
)
Gire el por talámparas hacia la izquierda y
retírelo.
)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.

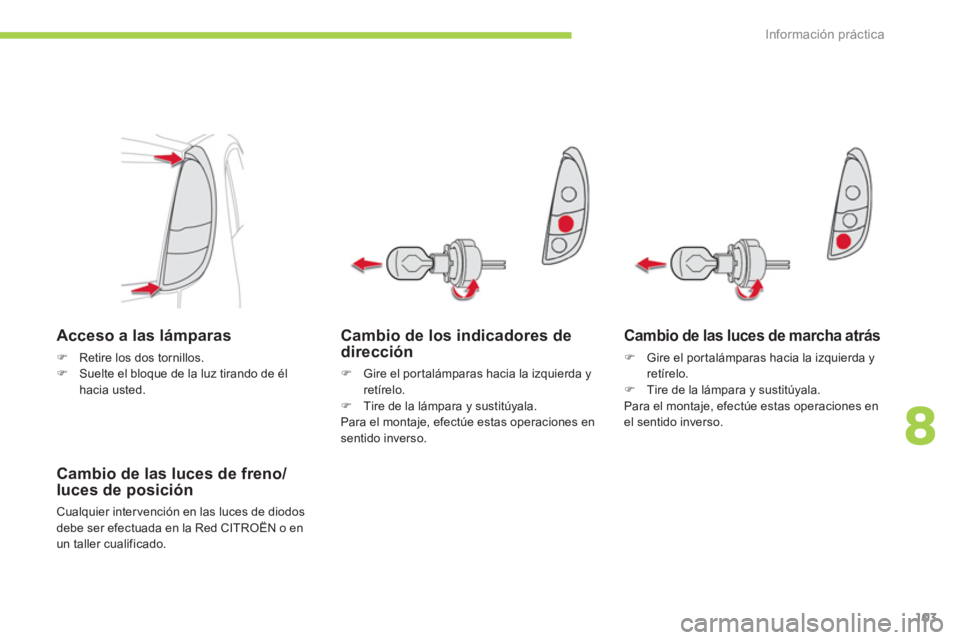

Acceso a las lámparas
)
Retire los dos tornillos.
)
Suelte el bloque de la luz tirando de él
hacia usted.
Cambio de las luces de freno/
luces de posición
Cualquier inter vención en las luces de diodos
debe ser efectuada en la Red CITROËN o en
un taller cualificado.
Cambio de las luces de marcha atrás
)
Gire el por talámparas hacia la izquierda y
retírelo.
)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
el sentido inverso.
Page 106 of 166
Información práctica
104

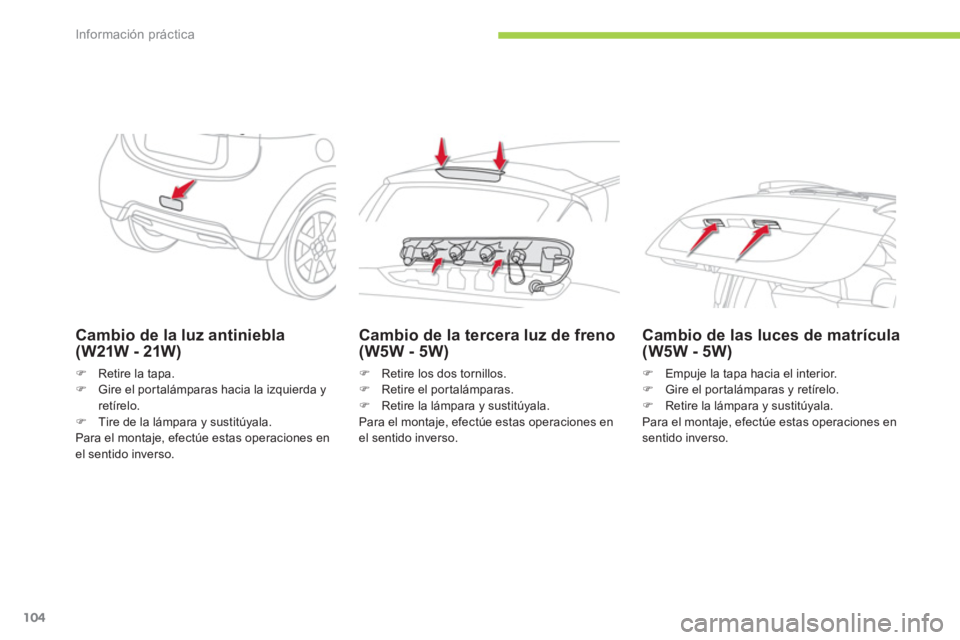

Cambio de la luz antiniebla
(W21W - 21W)
)
Retire la tapa.
)
Gire el por talámparas hacia la izquierda y
retírelo.
)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
el sentido inverso.
Cambio de la tercera luz de freno
(W5W - 5W)
)
Retire los dos tornillos.
)
Retire el portalámparas.
)
Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
el sentido inverso.
Cambio de las luces de matrícula
(W5W - 5W)
)
Empuje la tapa hacia el interior.
)
Gire el por talámparas y retírelo.
)
Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Page 107 of 166
8
i
!
Información práctica
105

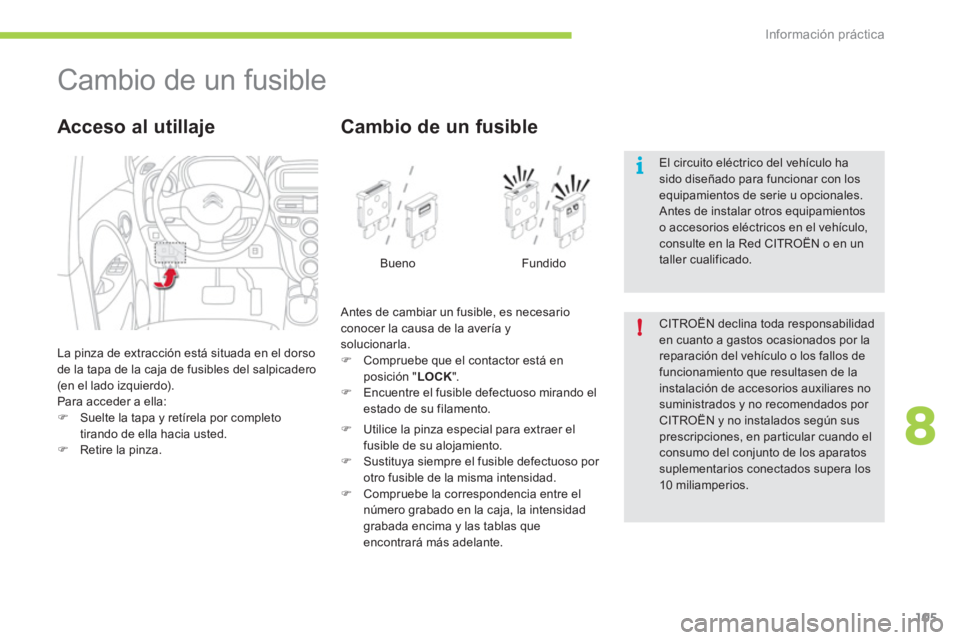

Cambio de un fusible
La pinza de extracción está situada en el dorso
de la tapa de la caja de fusibles del salpicadero
(en el lado izquierdo).
Para acceder a ella:
)
Suelte la tapa y retírela por completo
tirando de ella hacia usted.
)
Retire la pinza.
Acceso al utillaje
Antes de cambiar un fusible, es necesario
conocer la causa de la avería y
solucionarla.
)
Compruebe que el contactor está en
posición " LOCK
".
)
Encuentre el fusible defectuoso mirando el
estado de su filamento.
Cambio de un fusible
Bueno Fundido
)
Utilice la pinza especial para extraer el
fusible de su alojamiento.
)
Sustituya siempre el fusible defectuoso por
otro fusible de la misma intensidad.
)
Compruebe la correspondencia entre el
número grabado en la caja, la intensidad
grabada encima y las tablas que
encontrará más adelante. CITROËN declina toda responsabilidad
en cuanto a gastos ocasionados por la
reparación del vehículo o los fallos de
funcionamiento que resultasen de la
instalación de accesorios auxiliares no
suministrados y no recomendados por
CITROËN y no instalados según sus
prescripciones, en par ticular cuando el
consumo del conjunto de los aparatos
suplementarios conectados supera los
10 miliamperios. El circuito eléctrico del vehículo ha
sido diseñado para funcionar con los
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en el vehículo,
consulte en la Red CITROËN o en un
taller cualificado.
Page 108 of 166
Información práctica
106

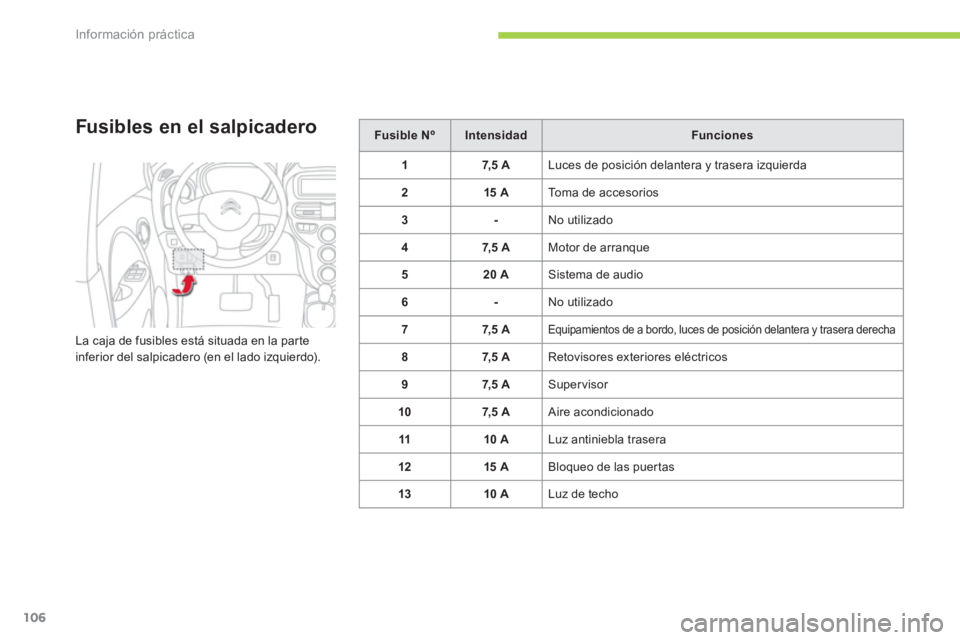

Fusibles en el salpicadero
La caja de fusibles está situada en la par te
inferior del salpicadero (en el lado izquierdo).
Fusible N º
Intensidad
Funciones
1
7,5 A
Luces de posición delantera y trasera izquierda
2
15 A
To m a d e a c c e s o r i o s
3
-
No utilizado
4
7,5 A
Motor de arranque
5
20 A
Sistema de audio
6
-
No utilizado
7
7,5 A
Equipamientos de a bordo, luces de posición delantera y trasera derecha
8
7,5 A
Retovisores exteriores eléctricos
9
7,5 A
Supervisor
10
7,5 A
Aire acondicionado
11
10 A
Luz antiniebla trasera
12
15 A
Bloqueo de las puertas
13
10 A
Luz de techo
Page 109 of 166
8
Información práctica
107
Fusible N º
Intensidad
Funciones
14
15 A
Limpialuneta
15
7, 5 A
Cuadro de a bordo
16
7, 5 A
Calefacción
17
20 A
Asiento calefactado
18
10 A
Opción
19
7,5 A
Desempañado de los retrovisores exteriores
20
20 A
Limpiaparabrisas delantero
21
7,5 A
Airbags
22
30 A
Desempañado de la luneta
23
30 A
Calefacción
24
-
No utilizado
25
10 A
Radio
26
15 A
Fusible habitáculo

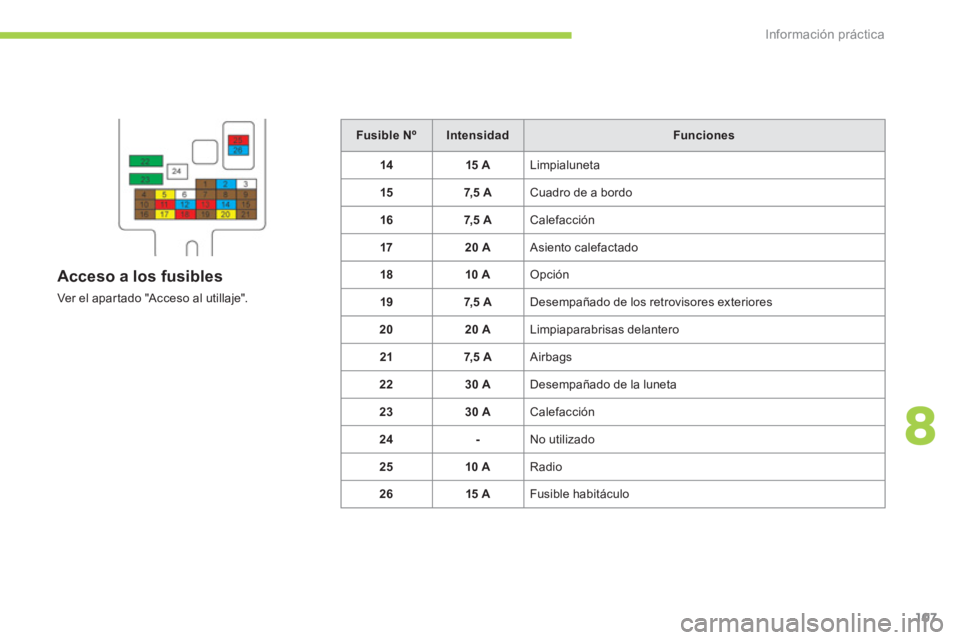

Acceso a los fusibles
Ver el apar tado "Acceso al utillaje".
Page 110 of 166
i
Información práctica
108
Fusible N º
Intensidad
Funciones
1
-
No utilizado
2
30 A
Fusible interno
3
40 A
Motor eléctrico
4
40 A
Ventilador del radiador
5
40 A
Elevalunas eléctricos
6
30 A
Bomba de vacío
7
15 A
Calculador de la batería principal
8
15
A
Tercera luz de freno
9
15 A
Faros antiniebla delanteros
10
15 A
Bomba de agua

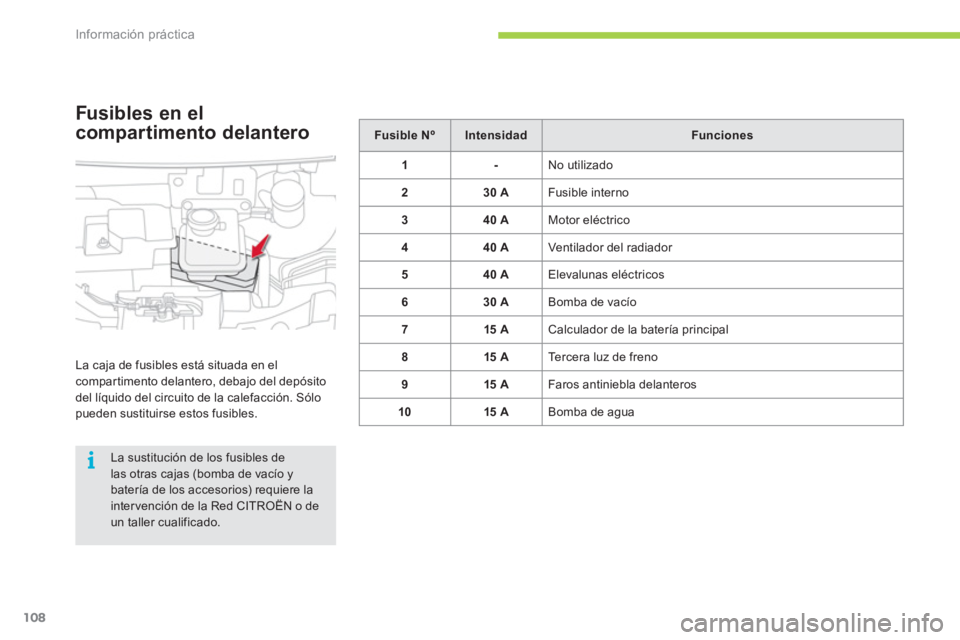

Fusibles en el
compartimento delantero
La caja de fusibles está situada en el
compartimento delantero, debajo del depósito
del líquido del circuito de la calefacción. Sólo
pueden sustituirse estos fusibles.
La sustitución de los fusibles de
las otras cajas (bomba de vacío y
batería de los accesorios) requiere la
intervención de la Red CITROËN o de
un taller cualificado.
