Page 81 of 166
7
!
Seguridad
79
Adopte una posición sentada normal y
ver tical.
Abróchese el cinturón de seguridad y
colóquelo correctamente.
No deje que nada se interponga entre los
ocupantes y los airbags (niños, animales,
objetos...), ya que ello podría entorpecer el
funcionamiento de los airbags o lesionar a
los ocupantes.
Después de un accidente o de recuperar el
vehículo robado, lleve a revisar los sistemas
de airbag.
Cualquier inter vención en los sistemas de
airbag debe realizarse exclusivamente en la
Red CITROËN o en un taller cualificado.
Incluso siguiendo todas las
recomendaciones de seguridad, existe
riesgo de lesiones o quemaduras leves en la
cabeza, el busto o los brazos al desplegarse
un airbag, debido a que la bolsa se infla de
manera casi instantánea (en unas milésimas
de segundo) y se desinfla inmediatamente
evacuando gases calientes por unos orificios
previstos para ello.
Airbags laterales
Cubra los asientos únicamente con fundas
homologadas compatibles con el despliegue
de los airbags laterales. Para conocer
la gama de fundas adecuadas para su
vehículo, consulte en la Red CITROËN
(remítase al capítulo "Información práctica",
apartado "Accesorios").
No fije ni pegue nada en los respaldos de los
asientos (por ejemplo, chaquetas), ya que
ello podría causar lesiones en el tórax o en
el brazo al desplegarse el airbag lateral.
No acerque el busto a la puer ta más de lo
necesario.
Airbags frontales
No conduzca agarrando el volante por los
radios o dejando las manos en la almohadilla
central del volante.
En el lado del acompañante, no apoye los
pies en el salpicadero.
En la medida de lo posible, no fume, ya que
el despliegue de los airbags puede causar
quemaduras u otro tipo de lesiones debidas
al cigarrillo o la pipa.
Nunca desmonte, per fore o someta el
volante a golpes violentos.
Airbags de cortina
No fije ni pegue nada en el techo, ya que
ello podría causar lesiones en la cabeza al
desplegarse el airbag de cor tina.
Si su vehículo dispone de ellos, no desmonte
los agarraderos instalados en el techo sobre
las puertas, ya que estos inter vienen en la
fijación de los airbags de cortina.
Para que los airbags sean plenamente efi caces, respete las siguientes medidas de seguridad:
Page 82 of 166
!
!
i
Información práctica
80

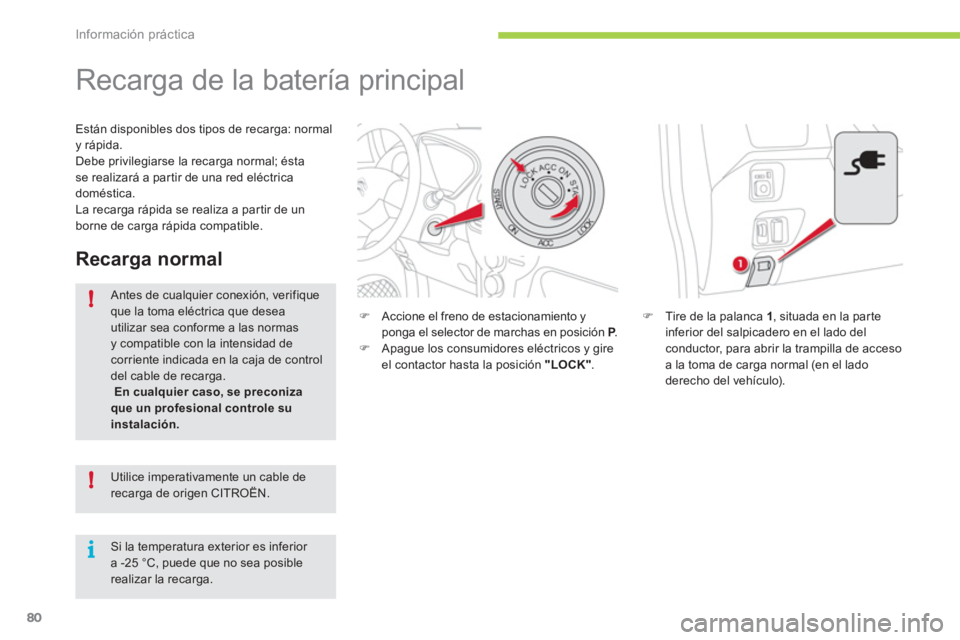

Recarga de la batería principal
)
Tire de la palanca 1
, situada en la par te
inferior del salpicadero en el lado del
conductor, para abrir la trampilla de acceso
a la toma de carga normal (en el lado
derecho del vehículo).
Recarga normal
Antes de cualquier conexión, verifique
que la toma eléctrica que desea
utilizar sea conforme a las normas
y compatible con la intensidad de
corriente indicada en la caja de control
del cable de recarga.
En cualquier caso, se preconiza
que un profesional controle su
instalación.
Están disponibles dos tipos de recarga: normal
y rápida.
Debe privilegiarse la recarga normal; ésta
se realizará a par tir de una red eléctrica
doméstica.
La recarga rápida se realiza a par tir de un
borne de carga rápida compatible.
)
Accione el freno de estacionamiento y
ponga el selector de marchas en posición P
.
)
Apague los consumidores eléctricos y gire
el contactor hasta la posición "LOCK"
.
Utilice imperativamente un cable de
recarga de origen CITROËN.
Si la temperatura exterior es inferior
a -25 °C, puede que no sea posible
realizar la recarga.
Page 83 of 166
8
!
!
!
Información práctica
81

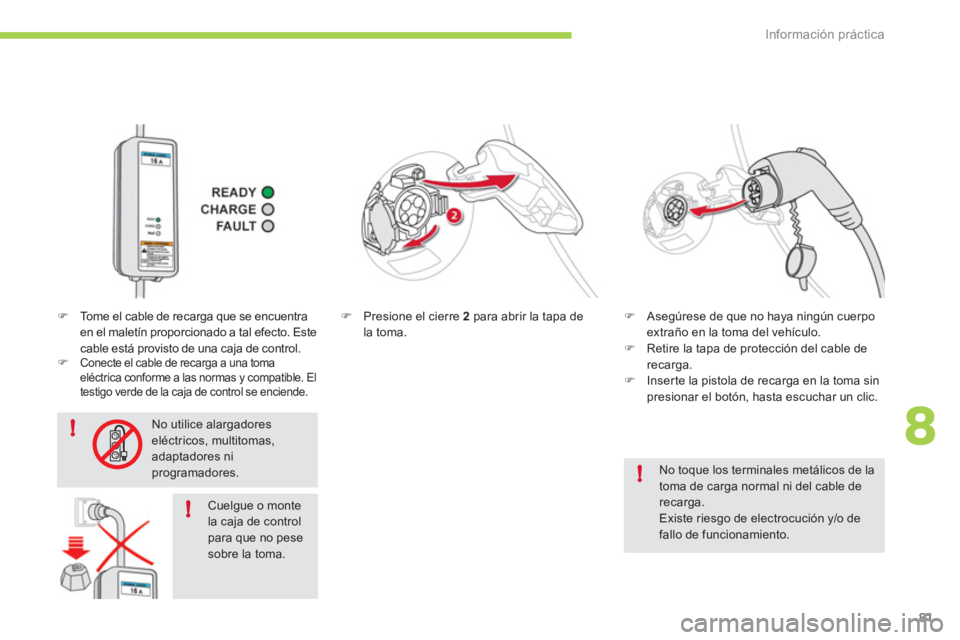

No toque los terminales metálicos de la
toma de carga normal ni del cable de
recarga.
Existe riesgo de electrocución y/o de
fallo de funcionamiento.
)
Presione el cierre 2
para abrir la tapa de
la toma.
)
Asegúrese de que no haya ningún cuerpo
extraño en la toma del vehículo.
)
Retire la tapa de protección del cable de
recarga.
)
Inser te la pistola de recarga en la toma sin
presionar el botón, hasta escuchar un clic.
)
Tome el cable de recarga que se encuentra
en el maletín proporcionado a tal efecto. Este
cable está provisto de una caja de control.
)
Conecte el cable de recarga a una toma
eléctrica conforme a las normas y compatible. El
testigo verde de la caja de control se enciende.
Cuelgue o monte
la caja de control
para que no pese
sobre la toma. No utilice alargadores
eléctricos, multitomas,
adaptadores ni
programadores.
Page 84 of 166
i
i
!
Información práctica
82

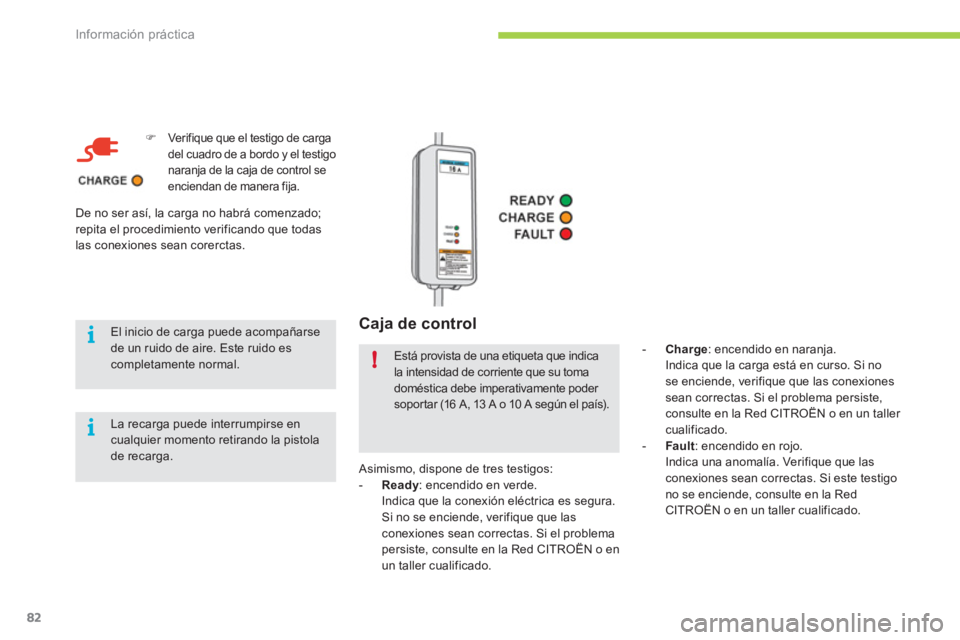

Caja de control
)
Verifique que el testigo de carga
del cuadro de a bordo y el testigo
naranja de la caja de control se
enciendan de manera fija.
El inicio de carga puede acompañarse
de un ruido de aire. Este ruido es
completamente normal.
La recarga puede interrumpirse en
cualquier momento retirando la pistola
de recarga.
- Charge
: encendido en naranja.
Indica que la carga está en curso. Si no
se enciende, verifique que las conexiones
sean correctas. Si el problema persiste,
consulte en la Red CITROËN o en un taller
cualificado.
- Fault
: encendido en rojo.
Indica una anomalía. Verifique que las
conexiones sean correctas. Si este testigo
no se enciende, consulte en la Red
CITROËN o en un taller cualificado.
Está provista de una etiqueta que indica
la intensidad de corriente que su toma
doméstica debe imperativamente poder
sopor tar (16 A, 13 A o 10 A según el país).
Asimismo, dispone de tres testigos:
- Ready
: encendido en verde.
Indica que la conexión eléctrica es segura.
Si no se enciende, verifique que las
conexiones sean correctas. Si el problema
persiste, consulte en la Red CITROËN o en
un taller cualificado. De no ser así, la carga no habrá comenzado;
repita el procedimiento verificando que todas
las conexiones sean corerctas.
Page 85 of 166
8
i
!
i
i
Información práctica
83

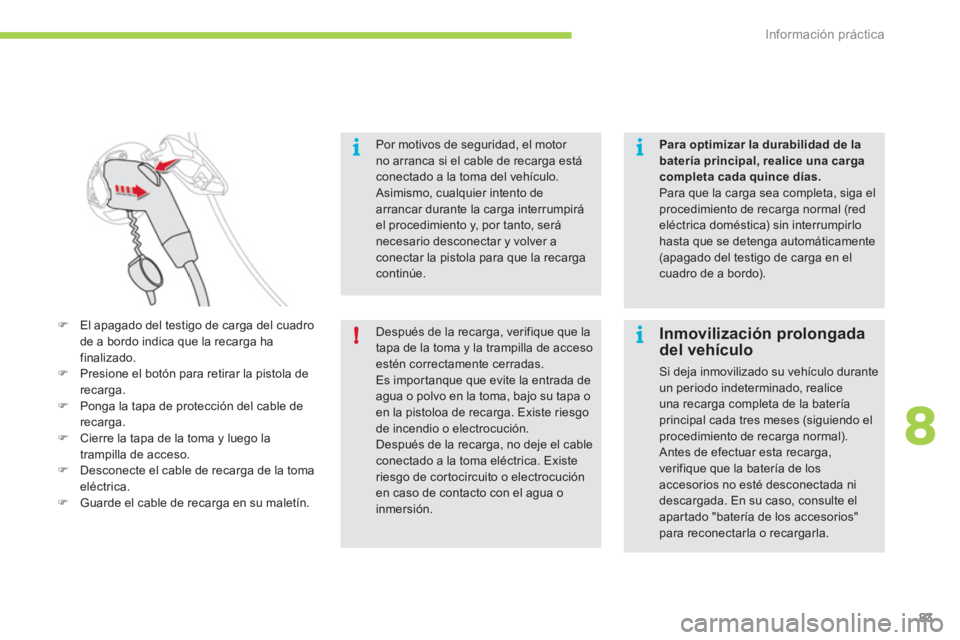

Por motivos de seguridad, el motor
no arranca si el cable de recarga está
conectado a la toma del vehículo.
Asimismo, cualquier intento de
arrancar durante la carga interrumpirá
el procedimiento y, por tanto, será
necesario desconectar y volver a
conectar la pistola para que la recarga
continúe.
Después de la recarga, verifique que la
tapa de la toma y la trampilla de acceso
estén correctamente cerradas.
Es impor tanque que evite la entrada de
agua o polvo en la toma, bajo su tapa o
en la pistoloa de recarga. Existe riesgo
de incendio o electrocución.
Después de la recarga, no deje el cable
conectado a la toma eléctrica. Existe
riesgo de cor tocircuito o electrocución
en caso de contacto con el agua o
inmersión.
Para optimizar la durabilidad de la
batería principal, realice una carga
completa cada quince días.
Para que la carga sea completa, siga el
procedimiento de recarga normal (red
eléctrica doméstica) sin interrumpirlo
hasta que se detenga automáticamente
(apagado del testigo de carga en el
cuadro de a bordo).
)
El apagado del testigo de carga del cuadro
de a bordo indica que la recarga ha
finalizado.
)
Presione el botón para retirar la pistola de
recarga.
)
Ponga la tapa de protección del cable de
recarga.
)
Cierre la tapa de la toma y luego la
trampilla de acceso.
)
Desconecte el cable de recarga de la toma
eléctrica.
)
Guarde el cable de recarga en su maletín.
Inmovilización prolongada
del vehículo
Si deja inmovilizado su vehículo durante
un periodo indeterminado, realice
una recarga completa de la batería
principal cada tres meses (siguiendo el
procedimiento de recarga normal).
Antes de efectuar esta recarga,
verifique que la batería de los
accesorios no esté desconectada ni
descargada. En su caso, consulte el
apar tado "batería de los accesorios"
para reconectarla o recargarla.
Page 86 of 166
!
!
Información práctica
84
Verifique la compatibilidad del borne y
del cable de carga con el vehículo.
)
Presione el cierre 4
para abrir la tapa de la
toma.
)
Asegúrese de que no haya cuerpos
extraños en la toma del vehículo.
Recarga rápida
)
Accione el freno de estacionamiento y coloque
el selector de marchas en posición P
.
)
Apague los consumidores eléctricos y gire
el contactor hasta la posición "LOCK"
.
)
Tire de la palanca 3
, situada debajo del
asiento del conductor en el lado de la
puer ta, para abrir la trampilla de acceso
a la toma de carga rápida (en el lado
izquierdo del vehículo). No toque los terminales metálicos de
la toma de carga rápida ni del cable de
recarga.
Existe riesgo de electrocución y/o de
fallo de funcionamiento.
)
Conecte el cable de recarga a la toma del
vehículo conforme a las consignas de uso
del cable.
Page 87 of 166
8i
ii
i
!
i
Información práctica
85
)

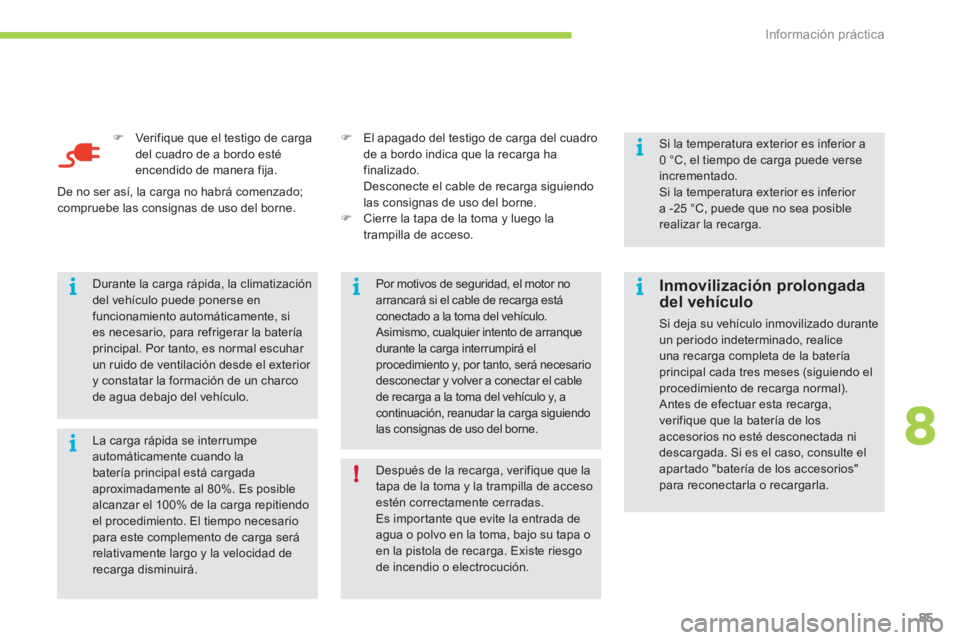

Verifique que el testigo de carga
del cuadro de a bordo esté
encendido de manera fija.
La carga rápida se interrumpe
automáticamente cuando la
batería principal está cargada
aproximadamente al 80%. Es posible
alcanzar el 100% de la carga repitiendo
el procedimiento. El tiempo necesario
para este complemento de carga será
relativamente largo y la velocidad de
recarga disminuirá. Durante la carga rápida, la climatización
del vehículo puede ponerse en
funcionamiento automáticamente, si
es necesario, para refrigerar la batería
principal. Por tanto, es normal escuhar
un ruido de ventilación desde el exterior
y constatar la formación de un charco
de agua debajo del vehículo. Por motivos de seguridad, el motor no
arrancará si el cable de recarga está
conectado a la toma del vehículo.
Asimismo, cualquier intento de arranque
durante la carga interrumpirá el
procedimiento y, por tanto, será necesario
desconectar y volver a conectar el cable
de recarga a la toma del vehículo y, a
continuación, reanudar la carga siguiendo
las consignas de uso del borne.
Si la temperatura exterior es inferior a
0 °C, el tiempo de carga puede verse
incrementado.
Si la temperatura exterior es inferior
a -25 °C, puede que no sea posible
realizar la recarga. De no ser así, la carga no habrá comenzado;
compruebe las consignas de uso del borne.
)
El apagado del testigo de carga del cuadro
de a bordo indica que la recarga ha
finalizado.
Desconecte el cable de recarga siguiendo
las consignas de uso del borne.
)
Cierre la tapa de la toma y luego la
trampilla de acceso.
Después de la recarga, verifique que la
tapa de la toma y la trampilla de acceso
estén correctamente cerradas.
Es impor tante que evite la entrada de
agua o polvo en la toma, bajo su tapa o
en la pistola de recarga. Existe riesgo
de incendio o electrocución.
Inmovilización prolongada
del vehículo
Si deja su vehículo inmovilizado durante
un periodo indeterminado, realice
una recarga completa de la batería
principal cada tres meses (siguiendo el
procedimiento de recarga normal).
Antes de efectuar esta recarga,
verifique que la batería de los
accesorios no esté desconectada ni
descargada. Si es el caso, consulte el
apar tado "batería de los accesorios"
para reconectarla o recargarla.
Page 88 of 166
!
i
!
Información práctica
86
Batería de los accesorios
La batería de los accesorios alimenta todos
los componentes eléctricos del vehículo,
excepto el motor eléctrico, la calefacción y la
climatización.
Está situada en el compartimento delantero y
se recarga mediante la batería principal durante
las fases de funcionamiento (testigo "Ready"
encendido en el cuadro de a bordo) y de recarga.
Si la batería de los accesorios está
descargada, la puesta en marcha del
motor no está garantizada, y la recarga
de la batería principal no se efectuará.
)
Abra el capó delantero con el mando
interior y luego con el exterior.
)
Fije la varilla de soporte del capó.
)
Afloje la tuerca 1
.
)
Retire la tapa de protección de la batería
para acceder a los dos bornes.
Acceso a la batería
Es desaconsejable desconectar
la batería.
No obstante, si el vehículo va a
permanecer inmovilizado durante más
de un mes, puede que en periodo
invernal sea necesario desconectar la
batería y guardarla para evitar que se
congele el electrolito.
Después de una desconexión
prolongada de la batería, deberá
imperativamente consultar en la Red
CITROËN o en un taller cualificado para
reinicializar el calculador electrónico.
Page 89 of 166
8
!!
Información práctica
87
)
Levante la tapa de protección del borne (+).
)
Conecte un extremo del cable rojo al borne
(+) de la batería averiada A
,
y luego el otro
extremo al borne (+) de la batería auxiliar B
.
Arranque a partir de otra
batería
)
Conecte un extremo del cable verde o
negro al borne (-) de la batería auxiliar B
.
)
Conecte el otro extremo del cable verde
o negro al punto de masa C
del vehículo
averiado. Asegúrese de que el electrolito no esté
congelado.
Verifique el nivel y complételo con agua
destilada si es necesario (consulte el
apar tado "Revisión de los niveles" del
presente documento). Verifique que la batería auxiliar sea una
batería de 12 V.
Page 90 of 166
!
Información práctica
88

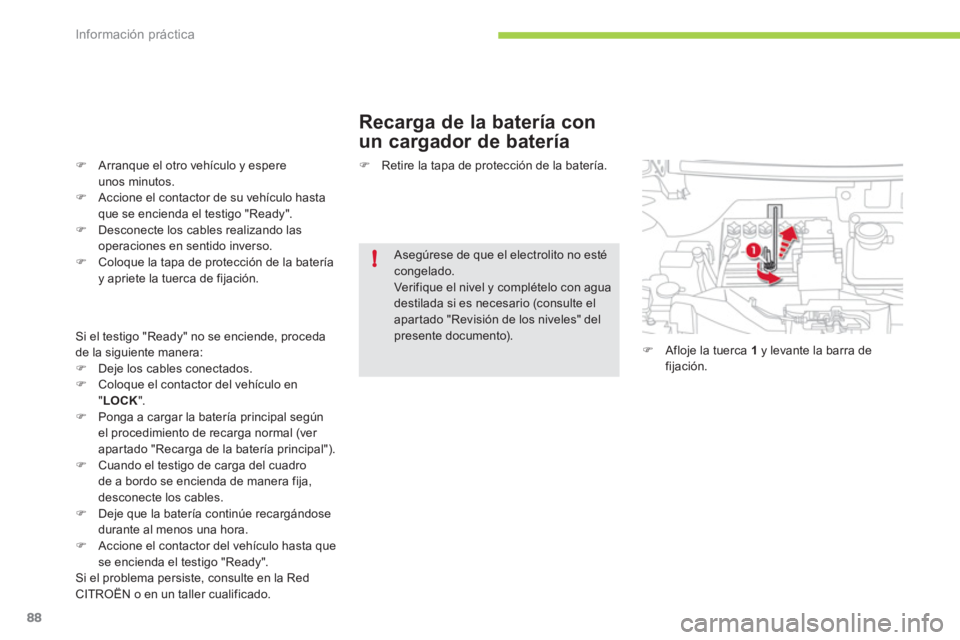

Recarga de la batería con
un cargador de batería
)
Arranque el otro vehículo y espere
unos minutos.
)
Accione el contactor de su vehículo hasta
que se encienda el testigo "Ready".
)
Desconecte los cables realizando las
operaciones en sentido inverso.
)
Coloque la tapa de protección de la batería
y apriete la tuerca de fijación.
Si el testigo "Ready" no se enciende, proceda
de la siguiente manera:
)
Deje los cables conectados.
)
Coloque el contactor del vehículo en
" LOCK
".
)
Ponga a cargar la batería principal según
el procedimiento de recarga normal (ver
apartado "Recarga de la batería principal").
)
Cuando el testigo de carga del cuadro
de a bordo se encienda de manera fija,
desconecte los cables.
)
Deje que la batería continúe recargándose
durante al menos una hora.
)
Accione el contactor del vehículo hasta que
se encienda el testigo "Ready".
Si el problema persiste, consulte en la Red
CITROËN o en un taller cualificado.
)
Retire la tapa de protección de la batería.
Asegúrese de que el electrolito no esté
congelado.
Verifique el nivel y complételo con agua
destilada si es necesario (consulte el
apar tado "Revisión de los niveles" del
presente documento).
)
Afloje la tuerca 1
y levante la barra de
fijación.
