Page 111 of 166
8
Información práctica
109

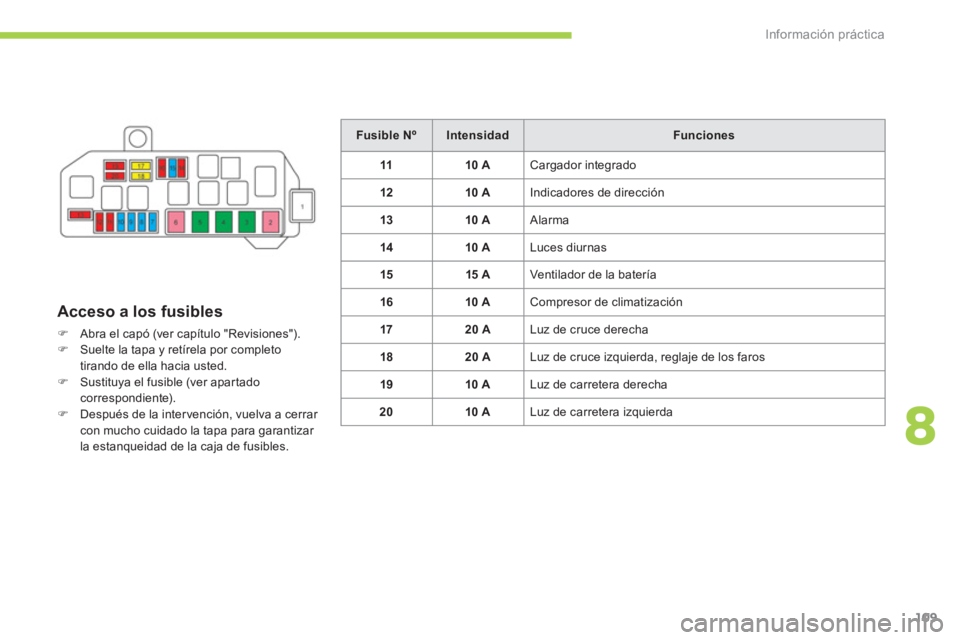

Acceso a los fusibles
)
Abra el capó (ver capÃtulo "Revisiones").
)
Suelte la tapa y retÃrela por completo
tirando de ella hacia usted.
)
Sustituya el fusible (ver apar tado
correspondiente).
)
Después de la inter vención, vuelva a cerrar
con mucho cuidado la tapa para garantizar
la estanqueidad de la caja de fusibles.
Fusible N º
Intensidad
Funciones
11
10
A
Cargador integrado
12
10
A
Indicadores de dirección
13
10 A
Alarma
14
10 A
Luces diurnas
15
15
A
Ventilador de la baterÃa
16
10 A
Compresor de climatización
17
20 A
Luz de cruce derecha
18
20 A
Luz de cruce izquierda, reglaje de los faros
19
10 A
Luz de carretera derecha
20
10 A
Luz de carretera izquierda
Page 112 of 166
i !
!
Información práctica
110

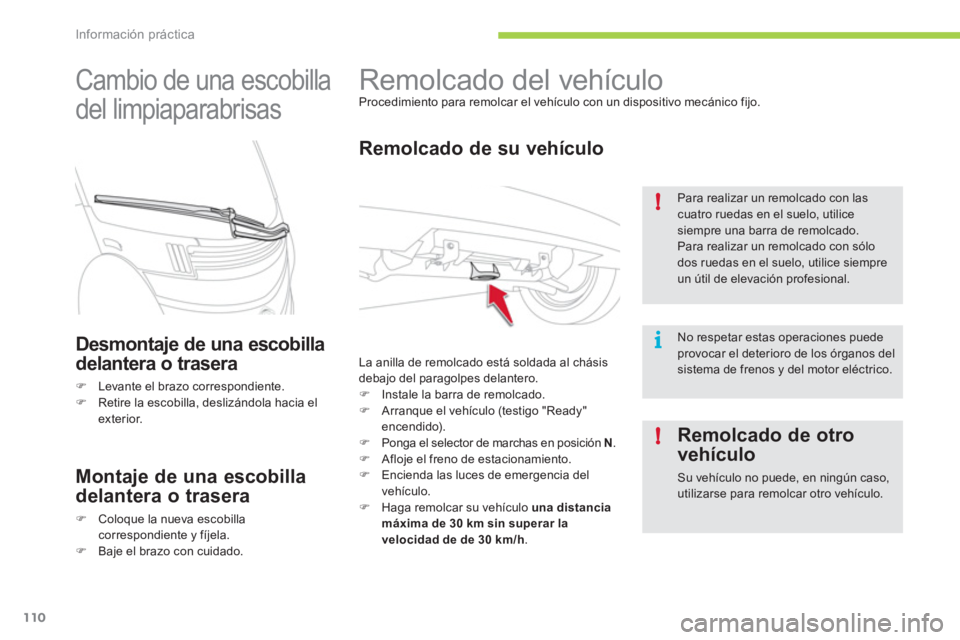

Remolcado del vehÃculo
Procedimiento para remolcar el vehÃculo con un dispositivo mecánico fijo.
Remolcado de su vehÃculo
La anilla de remolcado está soldada al chásis
debajo del paragolpes delantero.
)
Instale la barra de remolcado.
)
Arranque el vehÃculo (testigo "Ready"
encendido).
)
Ponga el selector de marchas en posición N
.
)
Afloje el freno de estacionamiento.
)
Encienda las luces de emergencia del
vehÃculo.
)
Haga remolcar su vehÃculo una distancia
máxima de 30 km sin superar la
velocidad de de 30 km/h
.
Para realizar un remolcado con las
cuatro ruedas en el suelo, utilice
siempre una barra de remolcado.
Para realizar un remolcado con sólo
dos ruedas en el suelo, utilice siempre
un útil de elevación profesional.
No respetar estas operaciones puede
provocar el deterioro de los órganos del
sistema de frenos y del motor eléctrico.
Cambio de una escobilla
del limpiaparabrisas
Desmontaje de una escobilla
delantera o trasera
)
Levante el brazo correspondiente.
)
Retire la escobilla, deslizándola hacia el
exterior.
Montaje de una escobilla
delantera o trasera
)
Coloque la nueva escobilla
correspondiente y fÃjela.
)
Baje el brazo con cuidado.
Remolcado de otro
vehÃculo
Su vehÃculo no puede, en ningún caso,
utilizarse para remolcar otro vehÃculo.
Page 113 of 166
8
i !
!
!
Información práctica
111

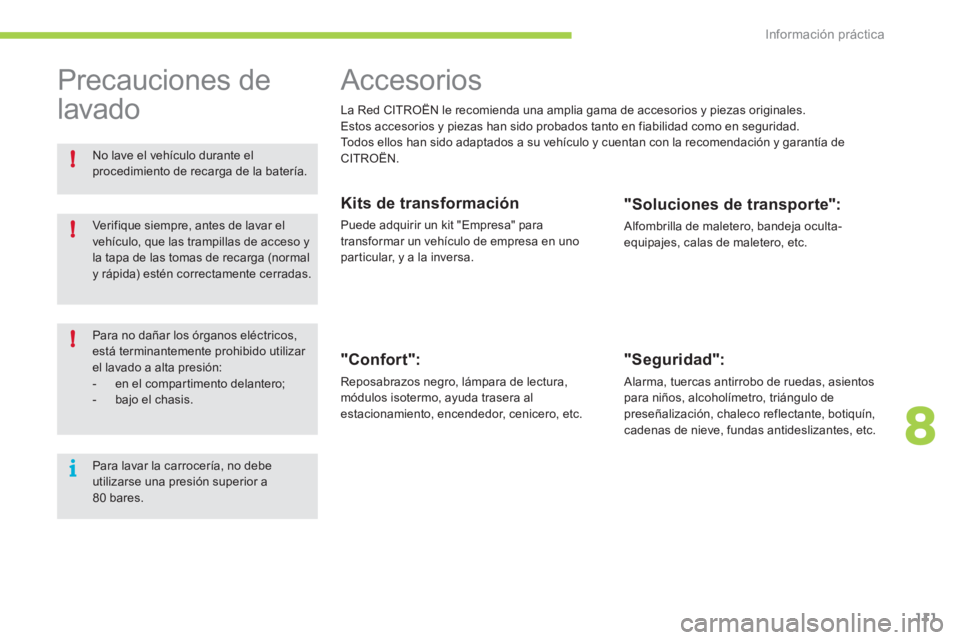

Accesorios
La Red CITROËN le recomienda una amplia gama de accesorios y piezas originales.
Estos accesorios y piezas han sido probados tanto en fiabilidad como en seguridad.
Todos ellos han sido adaptados a su vehÃculo y cuentan con la recomendación y garantÃa de
CITROËN.
Kits de transformación
Puede adquirir un kit "Empresa" para
transformar un vehÃculo de empresa en uno
par ticular, y a la inversa.
"Confort":
Reposabrazos negro, lámpara de lectura,
módulos isotermo, ayuda trasera al
estacionamiento, encendedor, cenicero, etc.
"Soluciones de transporte":
Alfombrilla de maletero, bandeja oculta-
equipajes, calas de maletero, etc.
"Seguridad":
Alarma, tuercas antirrobo de ruedas, asientos
para niños, alcoholÃmetro, triángulo de
preseñalización, chaleco reflectante, botiquÃn,
cadenas de nieve, fundas antideslizantes, etc.
Precauciones de
lavado
Para no dañar los órganos eléctricos,
está terminantemente prohibido utilizar
el lavado a alta presión:
- en el compartimento delantero;
- bajo el chasis.
Para lavar la carrocerÃa, no debe
utilizarse una presión superior a
80 bares. Verifique siempre, antes de lavar el
vehÃculo, que las trampillas de acceso y
la tapa de las tomas de recarga (normal
y rápida) estén correctamente cerradas.
No lave el vehÃculo durante el
procedimiento de recarga de la baterÃa.
Page 114 of 166
i
!i
Información práctica
112

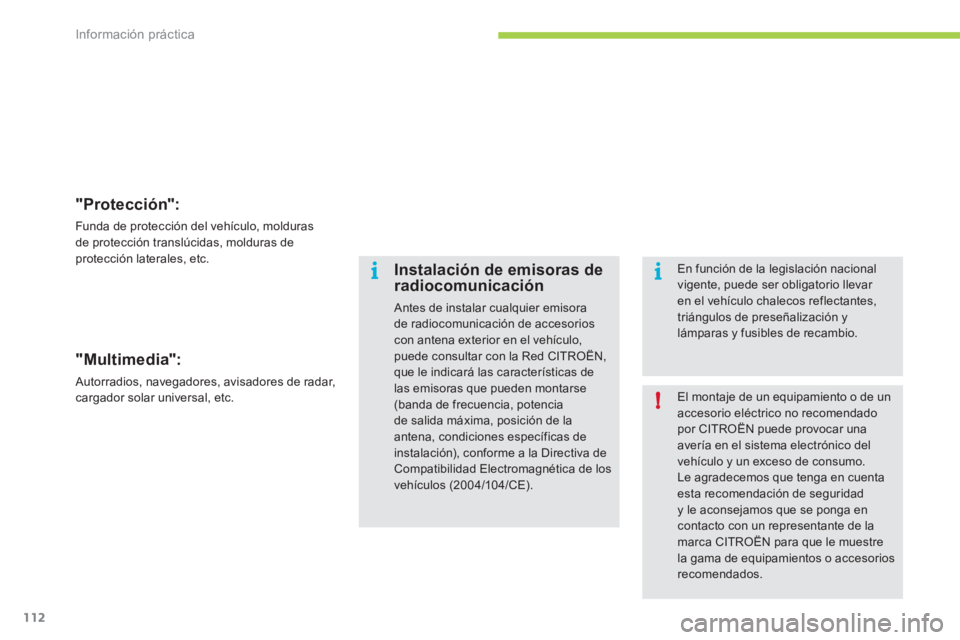

"Protección":
Funda de protección del vehÃculo, molduras
de protección translúcidas, molduras de
protección laterales, etc.
"Multimedia":
Autorradios, navegadores, avisadores de radar,
cargador solar universal, etc.
El montaje de un equipamiento o de un
accesorio eléctrico no recomendado
por CITROËN puede provocar una
averÃa en el sistema electrónico del
vehÃculo y un exceso de consumo.
Le agradecemos que tenga en cuenta
esta recomendación de seguridad
y le aconsejamos que se ponga en
contacto con un representante de la
marca CITROËN para que le muestre
la gama de equipamientos o accesorios
recomendados.
Instalación de emisoras de
radiocomunicación
Antes de instalar cualquier emisora
de radiocomunicación de accesorios
con antena exterior en el vehÃculo,
puede consultar con la Red CITROËN,
que le indicará las caracterÃsticas de
las emisoras que pueden montarse
(banda de frecuencia, potencia
de salida máxima, posición de la
antena, condiciones especÃficas de
instalación), conforme a la Directiva de
Compatibilidad Electromagnética de los
vehÃculos (2004/104/CE).
En función de la legislación nacional
vigente, puede ser obligatorio llevar
en el vehÃculo chalecos reflectantes,
triángulos de preseñalización y
lámparas y fusibles de recambio.
Page 115 of 166
9
Revisiones
113
TOTAL & CITROËN
Los equipos TOTAL y CITROËN unen su
talento para optimizar la eficacia energética y
reducir el impacto sobre el medio ambiente.
La colaboración de los dos grupos de
envergadura internacional no se reduce a
distribuir los vehÃculos al gran público y realizar
su mantenimiento. Nuestra posición de lÃderes de
la industria nos permite identificar los desafÃos
medioambientales de hoy y del mañana.
Garantizar a todos una movilidad ecológica
responsable es más que una voluntad: es
nuestra pasión.
La innovación está en marcha, el futuro del
automóvil depende de ella y trabajamos
juntos para conseguirla.
prefiere
UNIDOS EN EL FUTURO DEL
AUTOMÓVIL
CITROËN
Page 116 of 166
!
i
Revisiones
114

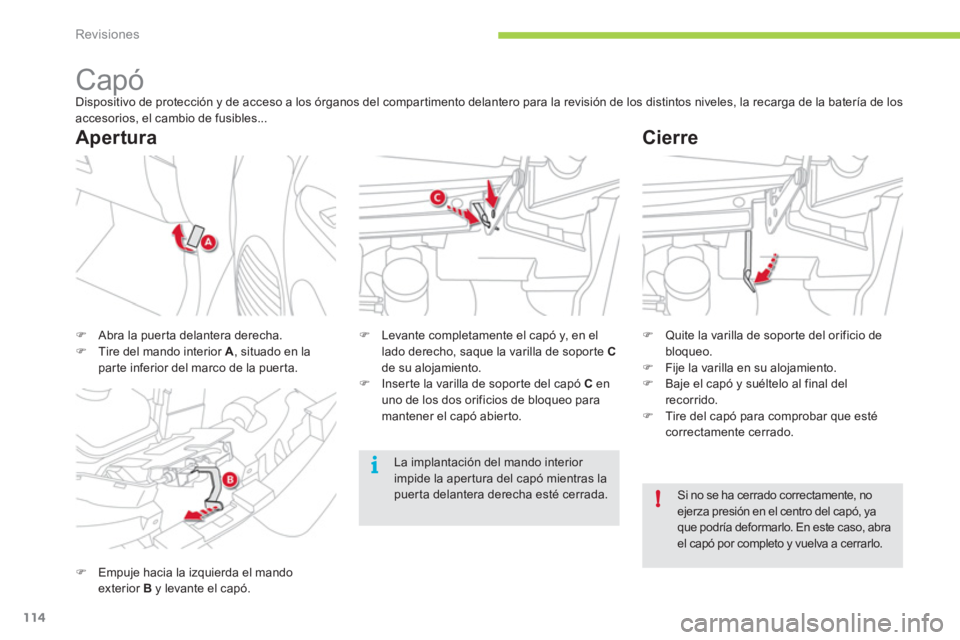

Capó
Dispositivo de protección y de acceso a los órganos del compartimento delantero para la revisión de los distintos niveles, la recarga de la baterÃa de los
accesorios, el cambio de fusibles...
)
Empuje hacia la izquierda el mando
exterior B
y levante el capó.
)
Levante completamente el capó y, en el
lado derecho, saque la varilla de sopor te C
de su alojamiento.
)
Inserte la varilla de soporte del capó C
en
uno de los dos orificios de bloqueo para
mantener el capó abierto.
)
Abra la puerta delantera derecha.
)
Tire del mando interior A
, situado en la
par te inferior del marco de la puer ta.
Apertura
Cierre
)
Quite la varilla de soporte del orificio de
bloqueo.
)
Fije la varilla en su alojamiento.
)
Baje el capó y suéltelo al final del
recorrido.
)
Tire del capó para comprobar que esté
correctamente cerrado.
Si no se ha cerrado correctamente, no
ejerza presión en el centro del capó, ya
que podrÃa deformarlo. En este caso, abra
el capó por completo y vuelva a cerrarlo.
La implantación del mando interior
impide la aper tura del capó mientras la
puerta delantera derecha esté cerrada.
Page 117 of 166
9
!
Revisiones
115

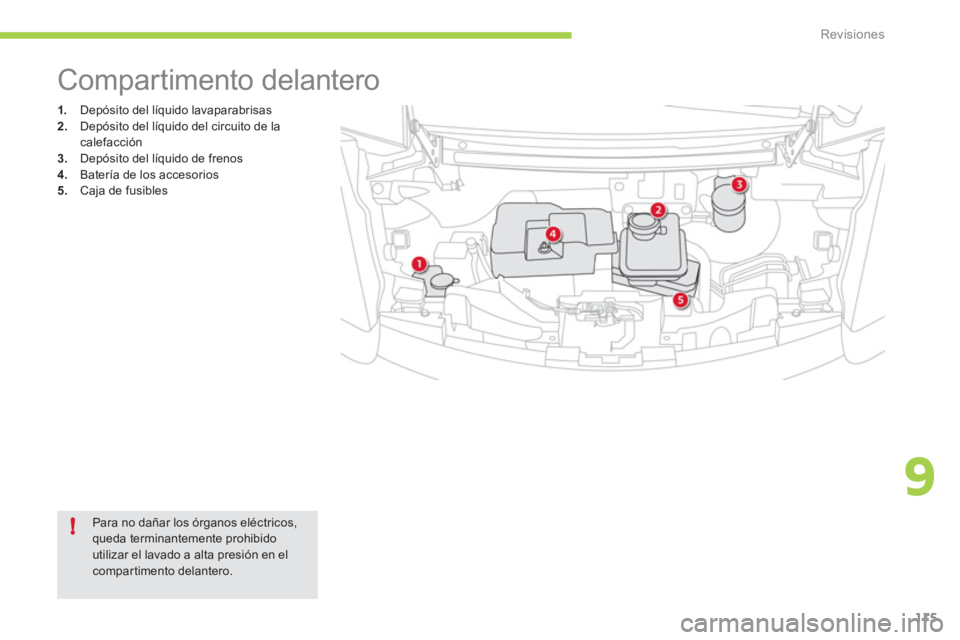

1.
Depósito del lÃquido lavaparabrisas
2.
Depósito del lÃquido del circuito de la
calefacción
3.
Depósito del lÃquido de frenos
4.
BaterÃa de los accesorios
5.
Caja de fusibles
Compartimento delantero
Para no dañar los órganos eléctricos,
queda terminantemente prohibido
utilizar el lavado a alta presión en el
compartimento delantero.
Page 118 of 166
!
Revisiones
116

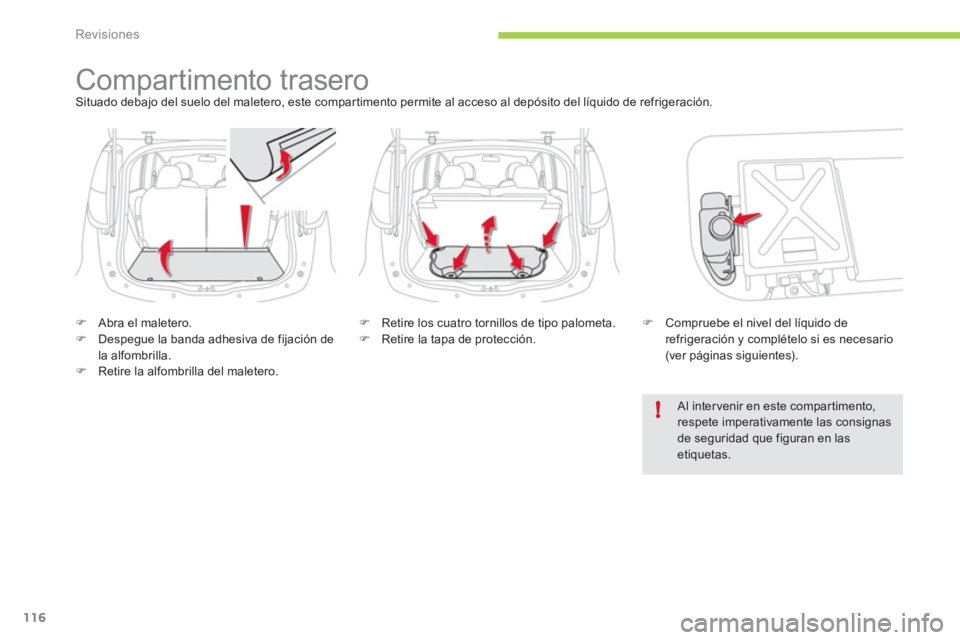

Compartimento trasero
Situado debajo del suelo del maletero, este compartimento permite al acceso al depósito del lÃquido de refrigeración.
)
Abra el maletero.
)
Despegue la banda adhesiva de fijación de
la alfombrilla.
)
Retire la alfombrilla del maletero.
)
Retire los cuatro tornillos de tipo palometa.
)
Retire la tapa de protección.
)
Compruebe el nivel del lÃquido de
refrigeración y complételo si es necesario
(ver páginas siguientes).
Al inter venir en este compartimento,
respete imperativamente las consignas
de seguridad que figuran en las
etiquetas.
Page 119 of 166
9
!
Revisiones
117

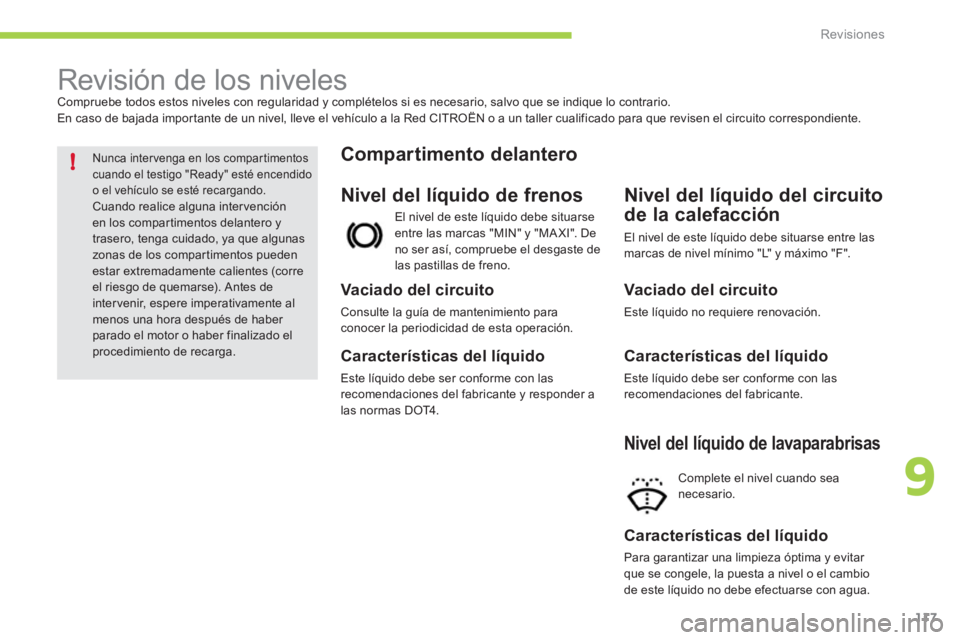

Revisión de los niveles
Compruebe todos estos niveles con regularidad y complételos si es necesario, salvo que se indique lo contrario.
En caso de bajada importante de un nivel, lleve el vehÃculo a la Red CITROËN o a un taller cualificado para que revisen el circuito correspondiente.
Nunca intervenga en los compartimentos
cuando el testigo "Ready" esté encendido
o el vehÃculo se esté recargando.
Cuando realice alguna intervención
en los compartimentos delantero y
trasero, tenga cuidado, ya que algunas
zonas de los compartimentos pueden
estar extremadamente calientes (corre
el riesgo de quemarse). Antes de
intervenir, espere imperativamente al
menos una hora después de haber
parado el motor o haber finalizado el
procedimiento de recarga.
Nivel del lÃquido de frenos
El nivel de este lÃquido debe situarse
entre las marcas "MIN" y "MA XI". De
no ser asÃ, compruebe el desgaste de
las pastillas de freno.
Vaciado del circuito
Consulte la guÃa de mantenimiento para
conocer la periodicidad de esta operación.
CaracterÃsticas del lÃquido
Este lÃquido debe ser conforme con las
recomendaciones del fabricante y responder a
las normas DOT4.
Compartimento delantero
Nivel del lÃquido del circuito
de la calefacción
Vaciado del circuito
Este lÃquido no requiere renovación.
CaracterÃsticas del lÃquido
Este lÃquido debe ser conforme con las
recomendaciones del fabricante.
El nivel de este lÃquido debe situarse entre las
marcas de nivel mÃnimo "L" y máximo "F".
Nivel del lÃquido de lavaparabrisas
Complete el nivel cuando sea
necesario.
CaracterÃsticas del lÃquido
Para garantizar una limpieza óptima y evitar
que se congele, la puesta a nivel o el cambio
de este lÃquido no debe efectuarse con agua.
Page 120 of 166
!
i
Revisiones
118
El nivel de este lÃquido debe situarse
entre las marcas de nivel mÃnimo "L"
y máximo "F".
Nivel del lÃquido de
refrigeración Evite el contacto prolongado de los
lÃquidos usados con la piel.
La mayorÃa de estos lÃquidos son muy nocivos
para la salud, e incluso muy corrosivos.
No tire los lÃquidos usados en las
alcantarillas ni al suelo.
VacÃe los lÃquidos usados en los
contenedores especÃficos para este
uso en la Red CITROËN o en un taller
cualificado.
Productos usados
Compartimento trasero
Vaciado del circuito
Este lÃquido no requiere renovación.
CaracterÃsticas del lÃquido
Este lÃquido debe ser conforme con las
recomendaciones del fabricante.
Debido a que el circuito de refrigeración está
a presión, espere al menos una hora después
de haber apagado el motor y/o de que haya
finalizado el ciclo de carga para inter venir.
Para evitar el riesgo de quemaduras, afloje
dos vueltas el tapón para dejar que caiga la
presión. Una vez haya caÃdo la presión, retire el
tapón y complete el nivel si es necesario.

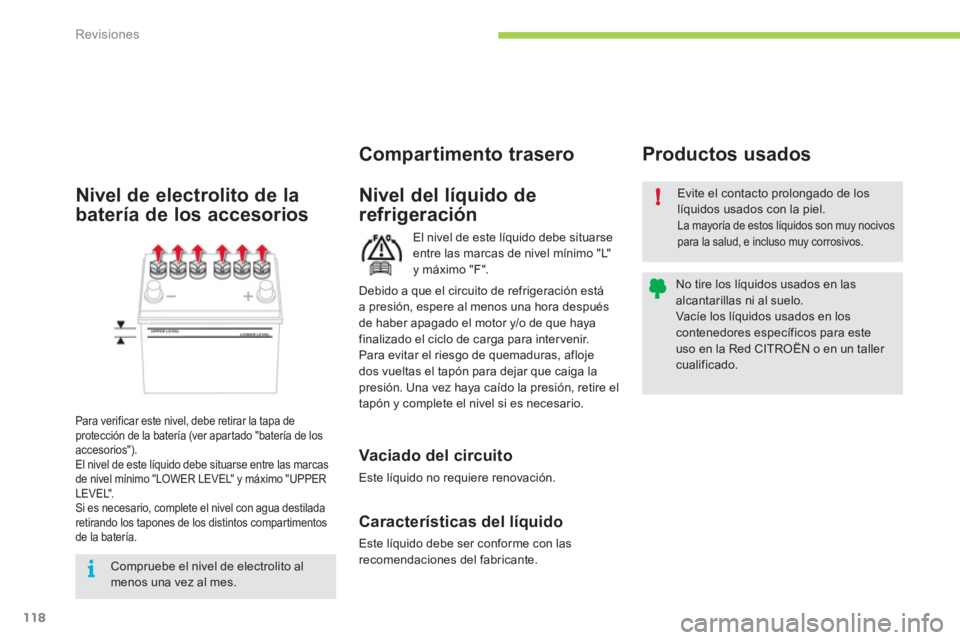

Nivel de electrolito de la
baterÃa de los accesorios
Para verificar este nivel, debe retirar la tapa de
protección de la baterÃa (ver apar tado "baterÃa de los
accesorios").
El nivel de este lÃquido debe situarse entre las marcas
de nivel mÃnimo "LOWER LEVEL" y máximo "UPPER
LEVEL".
Si es necesario, complete el nivel con agua destilada
retirando los tapones de los distintos compartimentos
de la baterÃa.
Compruebe el nivel de electrolito al
menos una vez al mes.
