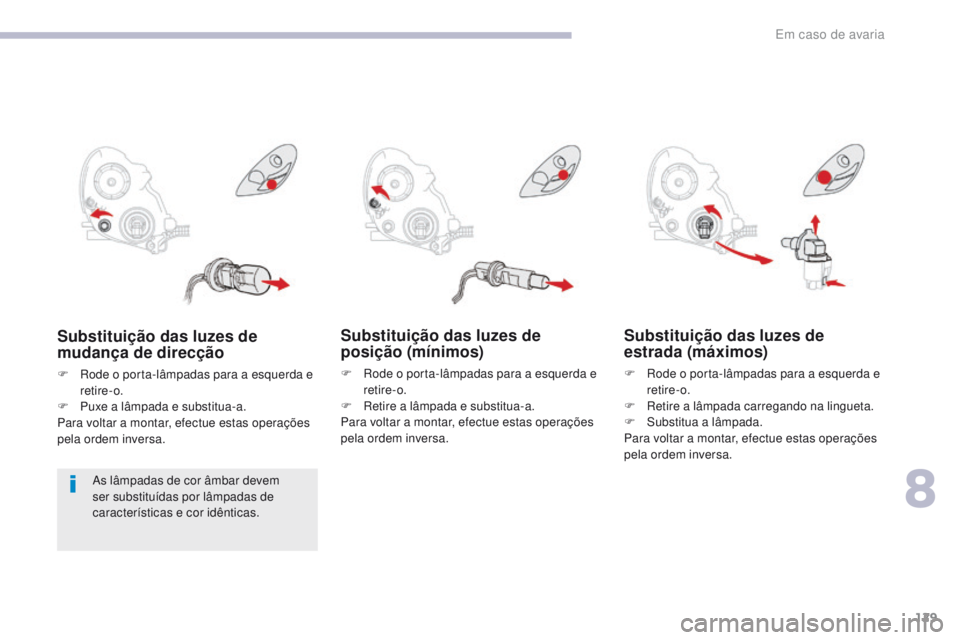

Substituição das luzes de
posição (mínimos)
F Rode o porta-lâmpadas para a esquerda e retire-o.
F

R
etire a lâmpada e substitua-a.
Para voltar a montar, efectue estas operações
pela ordem inversa.
Substituição das luzes de
estrada (máximos)
F Rode o porta-lâmpadas para a esquerda e retire-o.
F

R
etire a lâmpada carregando na lingueta.
F

S
ubstitua a lâmpada.
Para voltar a montar, efectue estas operações
pela ordem inversa.
Substituição das luzes de
mudança de direcção
F Rode o porta-lâmpadas para a esquerda e retire-o.
F

P
uxe a lâmpada e substitua-a.
Para voltar a montar, efectue estas operações
pela ordem inversa.
As lâmpadas de cor âmbar devem
ser substituídas por lâmpadas de
características e cor idênticas.
8
Em caso de avaria

130
C-Zero_pt_Chap08_en-cas-de-panne_ed01-2016

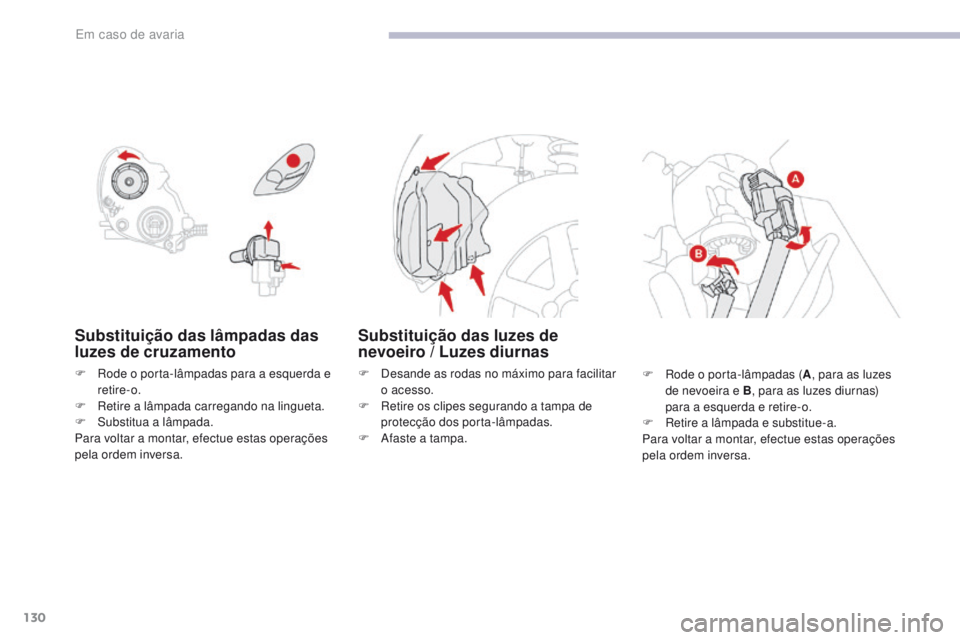

Substituição das lâmpadas das
luzes de cruzamento
F Rode o porta-lâmpadas para a esquerda e retire-o.
F

R
etire a lâmpada carregando na lingueta.
F

S
ubstitua a lâmpada.
Para voltar a montar, efectue estas operações
pela ordem inversa.
Substituição das luzes de
nevoeiro / Luzes diurnas
F Desande as rodas no máximo para facilitar o acesso.
F

R
etire os clipes segurando a tampa de
protecção dos porta-lâmpadas.
F

A
faste a tampa. F
R ode o porta-lâmpadas (A, para as luzes
de nevoeira e B, para as luzes diurnas)
para a esquerda e retire-o.
F

R
etire a lâmpada e substitue-a.
Para voltar a montar, efectue estas operações
pela ordem inversa.
Em caso de avaria

131
C-Zero_pt_Chap08_en-cas-de-panne_ed01-2016
1. Luzes de travagem/luzes de posição (21 W / 15 W ou díodos).
2.
L

uzes de mudança de direcção
(W Y21W - 21
W).
3.
L

uzes de marcha-atrás (W21W - 21 W).

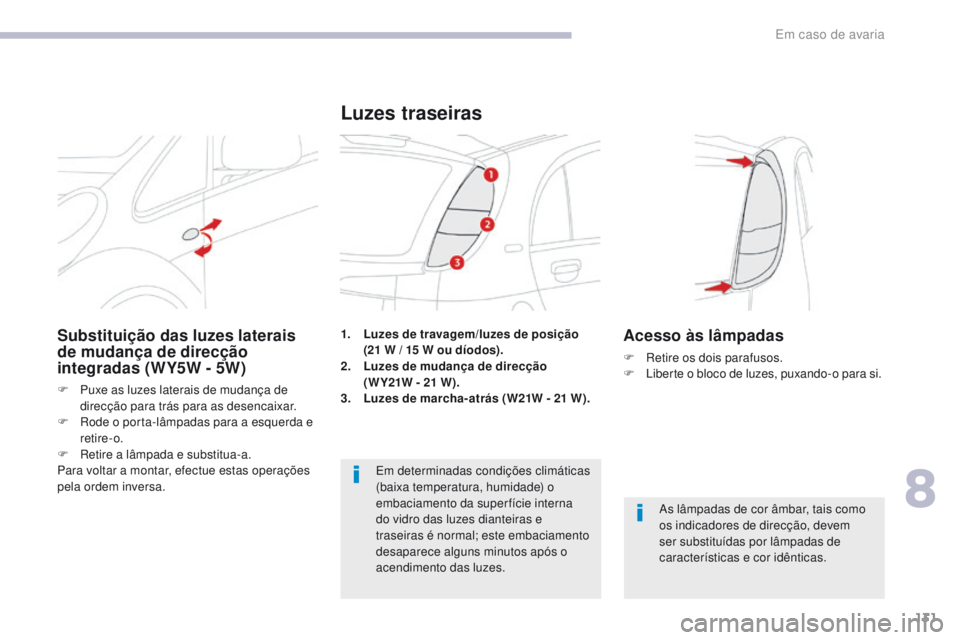

Luzes traseiras
As lâmpadas de cor âmbar, tais como
os indicadores de direcção, devem
ser substituídas por lâmpadas de
características e cor idênticas.
Em determinadas condições climáticas
(baixa temperatura, humidade) o
embaciamento da super fície interna
do vidro das luzes dianteiras e
traseiras é normal; este embaciamento
desaparece alguns minutos após o
acendimento das luzes.
Substituição das luzes laterais
de mudança de direcção
integradas (WY5W - 5W)
F Puxe as luzes laterais de mudança de
direcção para trás para as desencaixar.
F

R
ode o porta-lâmpadas para a esquerda e
retire-o.
F

R
etire a lâmpada e substitua-a.
Para voltar a montar, efectue estas operações
pela ordem inversa.
Acesso às lâmpadas
F Retire os dois parafusos.
F L iberte o bloco de luzes, puxando-o para si.
8
Em caso de avaria

132
C-Zero_pt_Chap08_en-cas-de-panne_ed01-2016

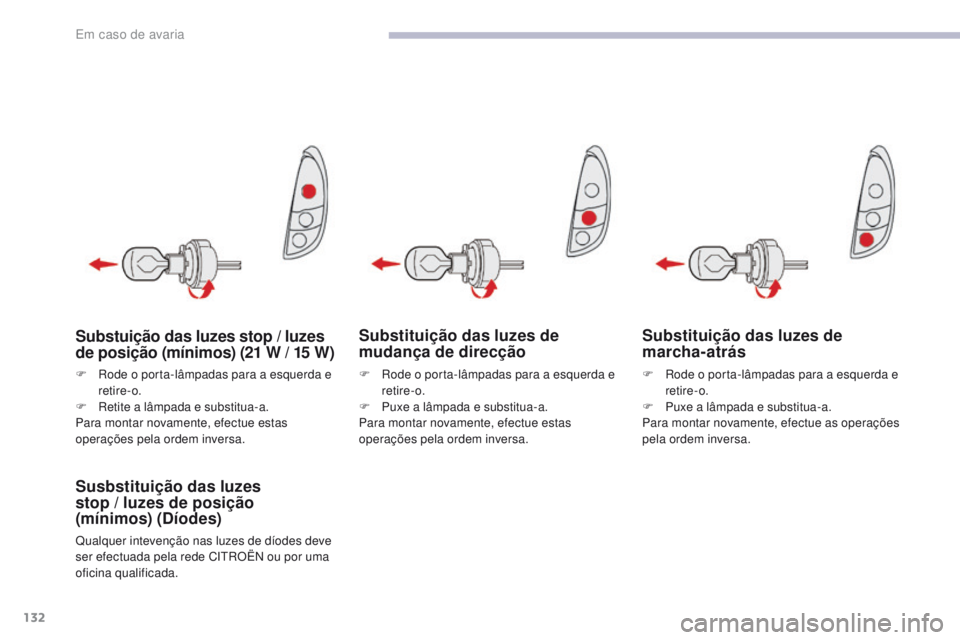

Substituição das luzes de
mudança de direcção
Susbstituição das luzes
stop / luzes de posição
(mínimos) (Díodes)
Qualquer intevenção nas luzes de díodes deve
ser efectuada pela rede CITROËN ou por uma
oficina qualificada.
Substituição das luzes de
marcha-atrás
Substuição das luzes stop / luzes
de posição (mínimos) (21

W / 15

W)
F Rode o porta-lâmpadas para a esquerda e
retire-o.
F

R
etite a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa. F
R ode o porta-lâmpadas para a esquerda e
retire-o.
F

P
uxe a lâmpada e substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa. F
R ode o porta-lâmpadas para a esquerda e
retire-o.
F

P
uxe a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.
Em caso de avaria

133
C-Zero_pt_Chap08_en-cas-de-panne_ed01-2016

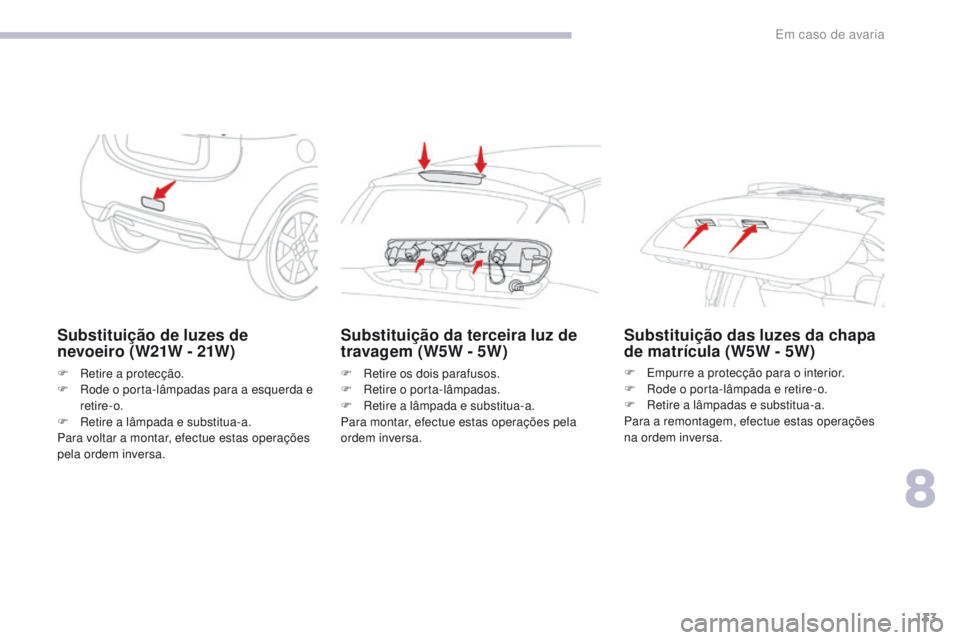

Substituição de luzes de
nevoeiro (W21W - 21W)
F Retire a protecção.
F R ode o porta-lâmpadas para a esquerda e
retire-o.
F

R
etire a lâmpada e substitua-a.
Para voltar a montar, efectue estas operações
pela ordem inversa.
Substituição da terceira luz de
travagem (W5W - 5W)
F Retire os dois parafusos.
F R etire o porta-lâmpadas.
F

R
etire a lâmpada e substitua-a.
Para montar, efectue estas operações pela
ordem inversa.
Substituição das luzes da chapa
de matrícula (W5W - 5W)
F Empurre a protecção para o interior.
F R ode o porta-lâmpada e retire-o.
F

R
etire a lâmpadas e substitua-a.
Para a remontagem, efectue estas operações
na ordem inversa.
8
Em caso de avaria

134
C-Zero_pt_Chap08_en-cas-de-panne_ed01-2016
Substituir um fusível
A pinça de extracção encontra-se fixa na parte
de trás da tampa da caixa de fusíveis do painel
de bordo (lado esquerdo).
Para aceder:
F
D
esencaixe a tampa e retire-a
completamente, puxando para si,
F

R
etire a pinça.
Acesso às ferramentas
Antes de substituir um fusível, é necessário
conhecer a causa da avaria e solucioná-la.
F
V
erifique que o contactor se encontra na
posição " LOCK".
F

I
dentifique o fusível com defeito
observando o estado do respectivo
filamento.

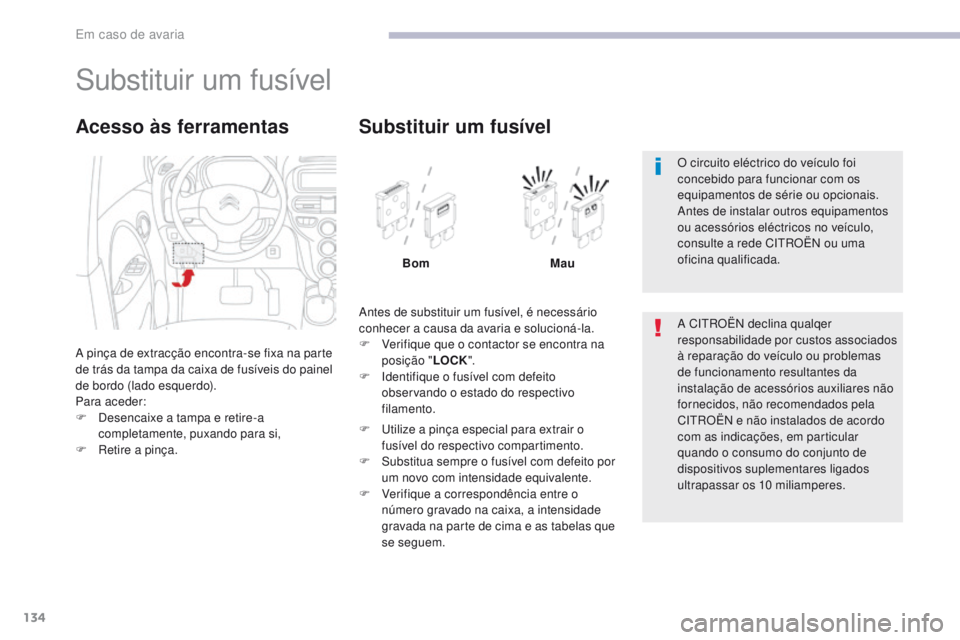

Substituir um fusível
Bom Mau
F

Ut

ilize a pinça especial para extrair o
fusível do respectivo compartimento.
F

S

ubstitua sempre o fusível com defeito por
um novo com intensidade equivalente.
F

V

erifique a correspondência entre o
número gravado na caixa, a intensidade
gravada na parte de cima e as tabelas que
se seguem. A CITROËN declina qualqer
responsabilidade por custos associados
à reparação do veículo ou problemas
de funcionamento resultantes da
instalação de acessórios auxiliares não
fornecidos, não recomendados pela
CITROËN e não instalados de acordo
com as indicações, em particular
quando o consumo do conjunto de
dispositivos suplementares ligados
ultrapassar os 10 miliamperes. O circuito eléctrico do veículo foi
concebido para funcionar com os
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consulte a rede CITROËN ou uma
oficina qualificada.
Em caso de avaria

135
C-Zero_pt_Chap08_en-cas-de-panne_ed01-2016
Fusíveis no painel
de bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo). Fu sí vel N.°
Intensidade Funções
1 7, 5 ALuzes de presença dianteira e traseira esquerdas.
2 15 ATomada de acessórios.
3 -Não utilizado.
4 7, 5 AMotor de arranque.
5 20 ASistema de áudio.
6 -Não utilizado.
7 7, 5 AEquipamentos de bordo, luzes de presença dianteira e traseira direitas.
87, 5 ARetrovisores exteriores eléctricos.
9 7, 5 ASupervisor.
10 7, 5 AAr condicionado.
11 10 ALuz de nevoeiro traseira.
12 15 ATrancamento das portas.
13 10 ALuz de tecto.
8
Em caso de avaria

136
C-Zero_pt_Chap08_en-cas-de-panne_ed01-2016

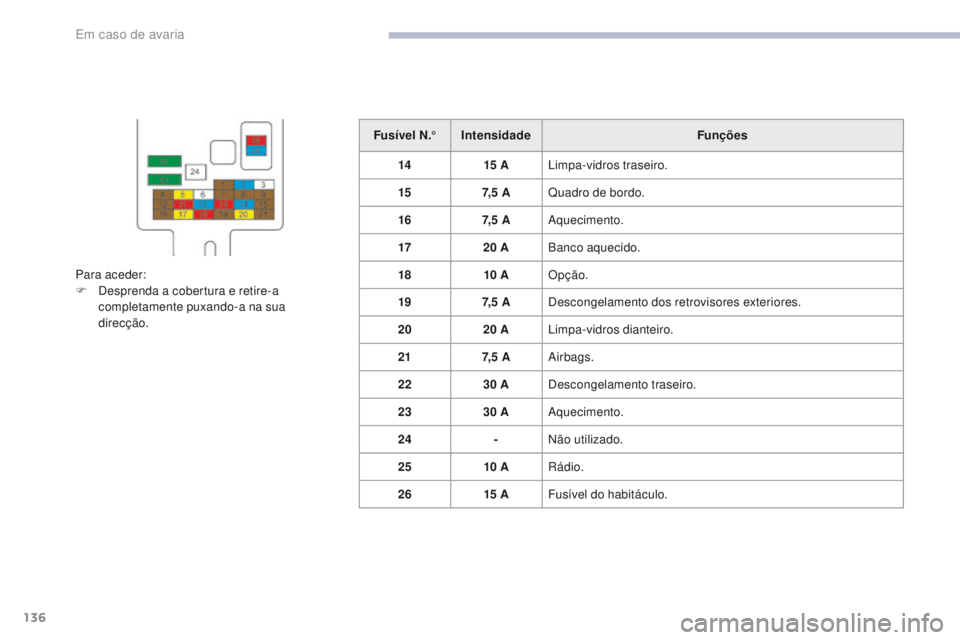

Fu sí vel N.°Intensidade Funções
14 15 ALimpa-vidros traseiro.
15 7, 5 AQuadro de bordo.
16 7, 5 AAquecimento.
17 20 ABanco aquecido.
18 10 AOpção.
19 7, 5 ADescongelamento dos retrovisores exteriores.
20 20 ALimpa-vidros dianteiro.
21 7, 5 AAirbags.
22 30 ADescongelamento traseiro.
23 30 AAquecimento.
24 -Não utilizado.
25 10 ARádio.
26 15 AFusível do habitáculo.
Para aceder:
F

D

esprenda a cobertura e retire-a
completamente puxando-a na sua
direcção.
Em caso de avaria

137
C-Zero_pt_Chap08_en-cas-de-panne_ed01-2016
Fu sí vel N.°Intensidade Funções
1 -Não utilizado.
2 30 AFusível interno.
3 40 AMotor eléctrico.
4 40 AVentilador do radiador.
5 40 AElevador de vidros eléctricos.
6 30 ABomba de vácuo.
7 15 ACalculador da bateria principal.
8 15 ATerceira luz de travagem.
9 15 ALuzes de nevoeiro dianteiras.
10 15 ABomba de água.

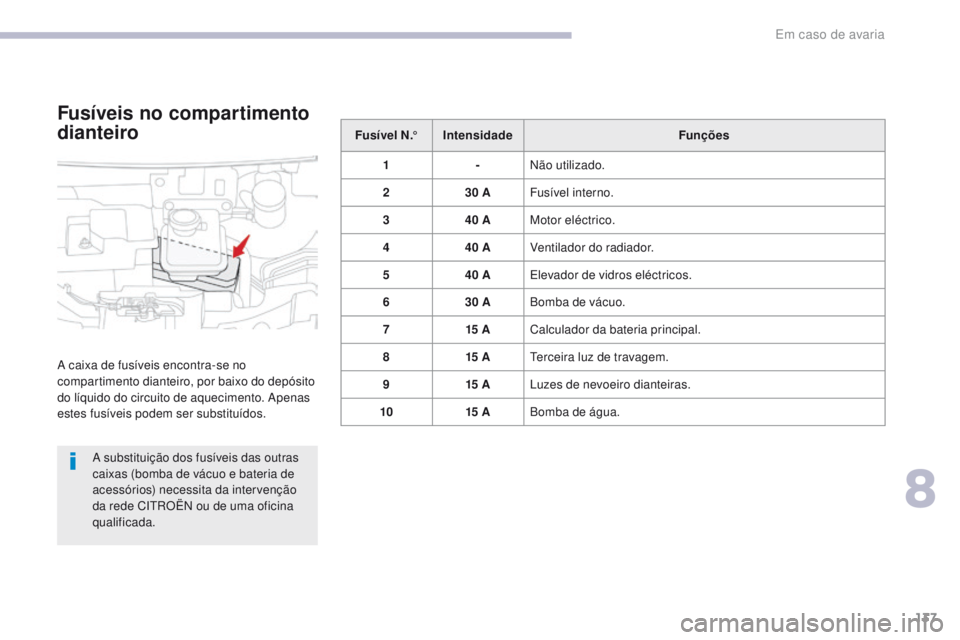

Fusíveis no compartimento
dianteiro
A caixa de fusíveis encontra-se no
compartimento dianteiro, por baixo do depósito
do líquido do circuito de aquecimento. Apenas
estes fusíveis podem ser substituídos.
A substituição dos fusíveis das outras
caixas (bomba de vácuo e bateria de
acessórios) necessita da intervenção
da rede CITROËN ou de uma oficina
qualificada.
8
Em caso de avaria

138
C-Zero_pt_Chap08_en-cas-de-panne_ed01-2016
Acesso aos fusíveis
F Abra o capot.
F D esencaixe a tampa e retire-a
completamente puxando-a para si,
F

S
ubstitua o fusível.
F

A
pós intervenção, feche com cuidado a
tampa para garantir a estanqueidade da
caixa de fusíveis. Fu sí vel N .°

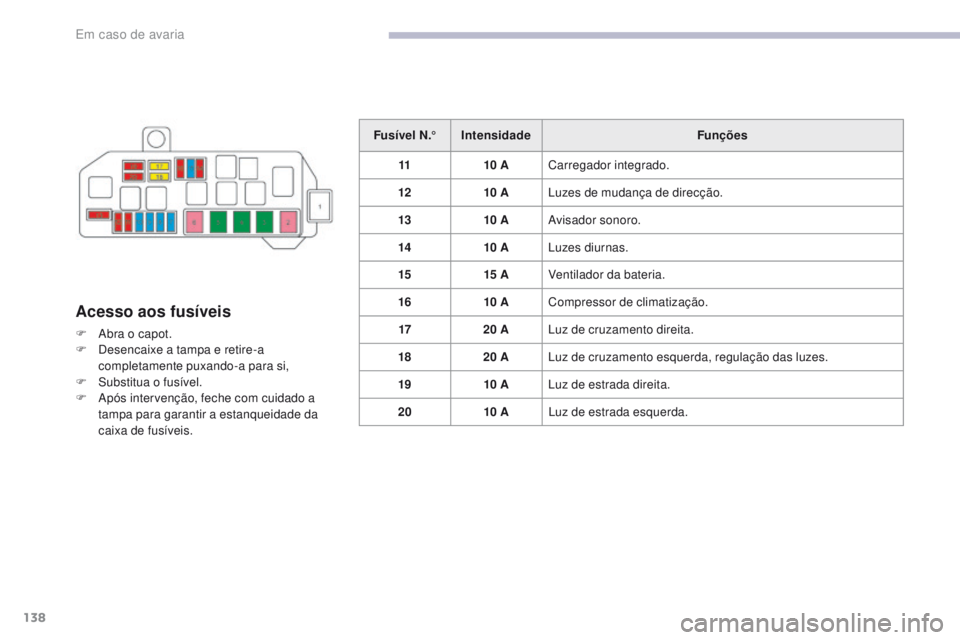

Intensidade Funções
11 10 ACarregador integrado.
12 10 ALuzes de mudança de direcção.
13 10 AAvisador sonoro.
14 10 ALuzes diurnas.
15 15 AVentilador da bateria.
16 10 ACompressor de climatização.
17 20 ALuz de cruzamento direita.
18 20 ALuz de cruzamento esquerda, regulação das luzes.
19 10 ALuz de estrada direita.
20 10 ALuz de estrada esquerda.
