Wymiana żarówki lampy oświetlenia
tablicy rejestracyjnej (W5W)
)
Włożyć cienki śrubokręt do jednego
z dwóch otworów na zewnątrz prze-
zroczystej osłony.
)
Podważyć, aby ją wypiąć.
)
Zdjąć przezroczystą osłonę.
)
Pociągnąć i wymienić żarówkę.
)
Otworzyć bagażnik.
)
Wyjąć dwie zaślepki A
usytuowane
na okładzinie.
)
Nacisnąć korpus lampy w kierunku
jego osi, używając dwóch wkręta-
ków jako dźwigni, aby wyciągnąć go
na zewn
ątrz.
)
Odłączyć złącze oraz, w razie po-
trzeby, przewód spryskiwacza od
światła.
)
Obrócić o ćwierć obrotu oprawę
żarówki i wymienić uszkodzoną ża-
rówkę.
)
Pociągnąć i wymienić żarówkę.
Przy montażu, wykonać czynności w
odwrotnej kolejności.
Wymiana trzeciego światła stop
(4 żarówki W5W)
Page 152 of 313
11
150
INFORMACJE PRAKTYCZNE

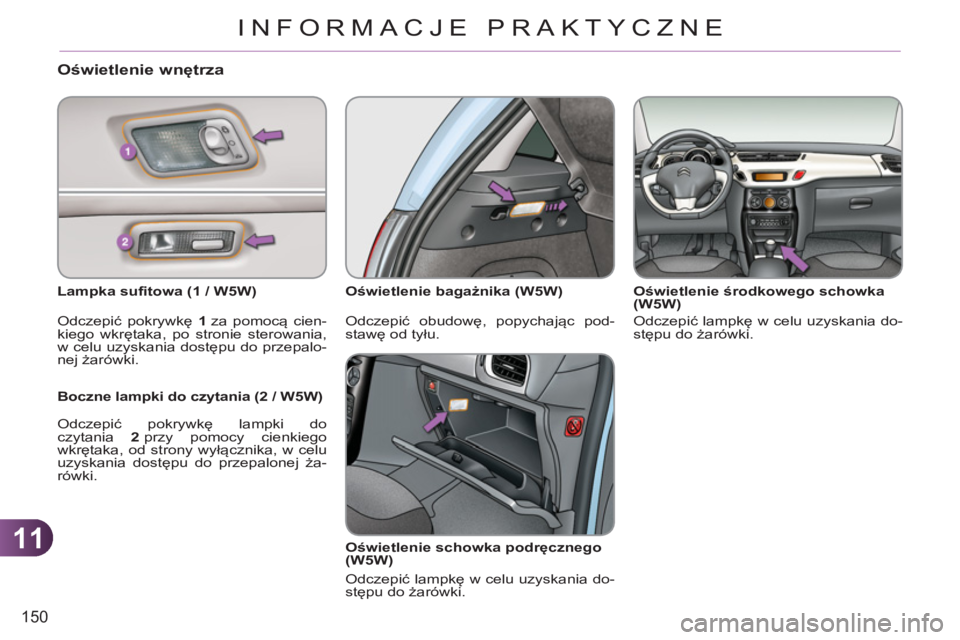

Oświetlenie wnętrza
Lampka sufitowa (1 / W5W)
Odczepić pokrywkę 1
za pomocą cien-
kiego wkrętaka, po stronie sterowania,
w celu uzyskania dostępu do przepalo-
nej żarówki.
Boczne lampki do czytania (2 / W5W)
Odczepić pokrywkę lampki do
czytania 2
przy pomocy cienkiego
wkrętaka, od strony wyłącznika, w celu
uzyskania dostępu do przepalonej ża-
rówki.
Oświetlenie bagażnika (W5W)
Odczepić obudowę, popychając pod-
stawę od tyłu.
Oświetlenie schowka podręcznego
(W5W)
Odczepić lampkę w celu uzyskania do-
stępu do żarówki.
Oświetlenie środkowego schowka
(W5W)
Odczepić lampkę w celu uzyskania do-
stępu do żarówki.
Page 153 of 313
11
151
INFORMACJE PRAKTYCZNE
WYMIANA BEZPIECZNIKA
Sposób wymiany uszkodzonego bez-
piecznika na nowy, zapobiegając uszko-
dzeniu odpowiadającej mu funkcji.

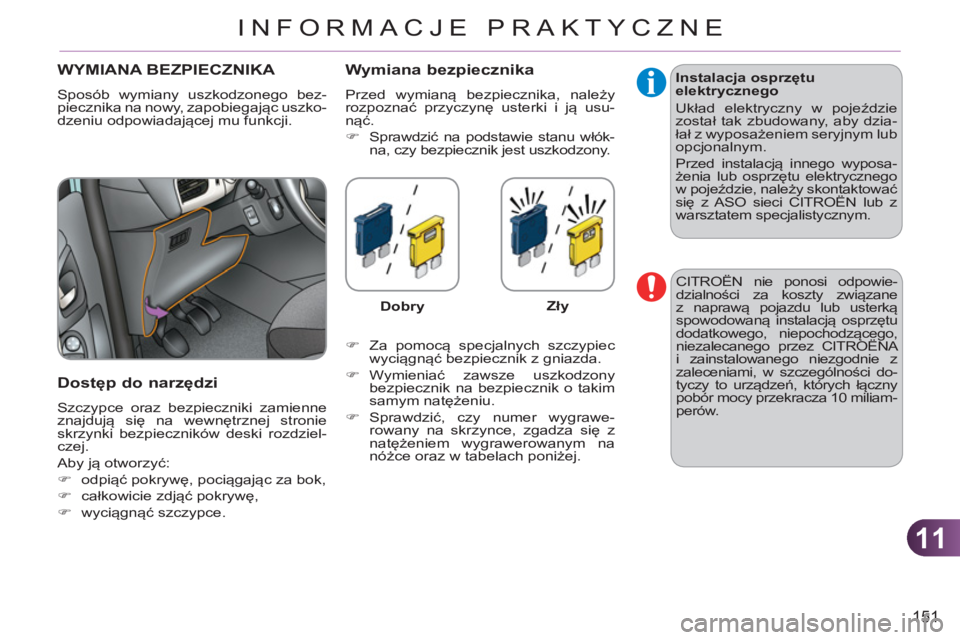

Dostęp do narzędzi
Szczypce oraz bezpieczniki zamienne
znajdują się na wewnętrznej stronie
skrzynki bezpieczników deski rozdziel-
czej.
Aby ją otworzyć:
)
odpiąć pokrywę, pociągając za bok,
)
całkowicie zdjąć pokrywę,
)
wyciągnąć szczypce.
Wymiana bezpiecznika
Przed wymianą bezpiecznika, należy
rozpoznać przyczynę usterki i ją usu-
nąć.
)
Sprawdzić na podstawie stanu włók-
na, czy bezpiecznik jest uszkodzony.
Dobry
Zły
)
Za pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.
)
Wymieniać zawsze uszkodzony
bezpiecznik na bezpiecznik o takim
samym natężeniu.
)
Sprawdzić, czy numer wygrawe-
rowany na skrzynce, zgadza się z
natężeniem wygrawerowanym na
nóżce oraz w tabelach poniżej.
Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe
został tak zbudowany, aby dzia-
łał z wyposażeniem seryjnym lub
opcjonalnym.
Przed instalacją innego wyposa-
żenia lub osprzętu elektrycznego
w pojeździe, należy skontaktowa
ć
się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
CITROËN nie ponosi odpowie-
dzialności za koszty związane
z naprawą pojazdu lub usterką
spowodowaną instalacją osprzętu
dodatkowego, niepochodzącego,
niezalecanego przez CITROËNA
i zainstalowanego niezgodnie z
zaleceniami, w szczególności do-
tyczy to urządzeń, których łączny
pobór mocy przekracza 10 miliam-
perów.
Page 154 of 313
11
152
INFORMACJE PRAKTYCZNE
Bezpieczniki w desce
rozdzielczej

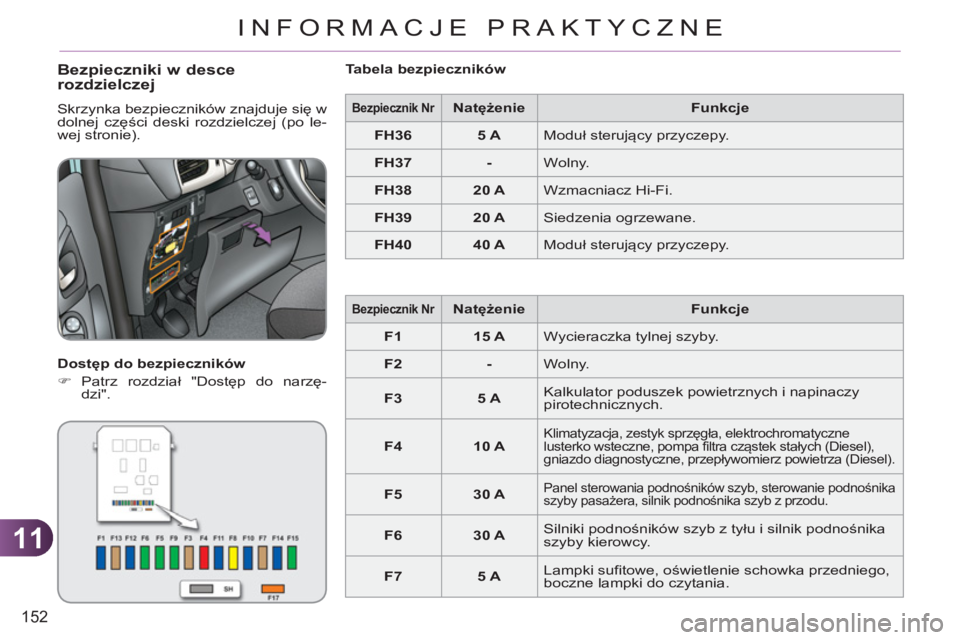

Skrzynka bezpieczników znajduje się w
dolnej części deski rozdzielczej (po le-
wej stronie).
Dostęp do bezpieczników
)
Patrz rozdział "Dostęp do narzę-
dzi".
Tabela bezpieczników
Bezpiecznik Nr
Natężenie
Funkcje
FH36
5 A
Moduł sterujący przyczepy.
FH37
-
Wolny.
FH38
20 A
Wzmacniacz Hi-Fi.
FH39
20 A
Siedzenia ogrzewane.
FH40
40 A
Moduł sterujący przyczepy.
Bezpiecznik Nr
Natężenie
Funkcje
F1
15 A
Wycieraczka tylnej szyby.
F2
-
Wolny.
F3
5 A
Kalkulator poduszek powietrznych i napinaczy
pirotechnicznych.
F4
10 A
Klimatyzacja, zestyk sprzęgła, elektrochromatyczne
lusterko wsteczne, pompa filtra cząstek stałych (Diesel),
gniazdo diagnostyczne, przepływomierz powietrza (Diesel).
F5
30 A
Panel sterowania podnośników szyb, sterowanie podnośnika
szyby pasażera, silnik podnośnika szyb z przodu.
F6
30 A
Silniki podnośników szyb z tyłu i silnik podnośnika
szyby kierowcy.
F7
5 A
Lampki sufitowe, oświetlenie schowka przedniego,
boczne lampki do czytania.
Page 155 of 313
11
153
INFORMACJE PRAKTYCZNE
Bezpiecznik Nr
Natężenie
Funkcje
F8
20 A
Ekran wielofunkcyjny, radioodtwarzacz, radio nawigacja,
zestaw wskaźników z zegarem, kalkulator alarmu,
syrena alarmu, radioodtwarzacz (montowany w serwisie),
gniazdo 12 V, zasilanie wspornika nawigacji przenośnej.
F9
30 A
Ekran wielofunkcyjny, radioodtwarzacz, radio
nawigacja, zestaw wskaźników z zegarem,
kalkulator alarmu, radioodtwarzacz (montowany
w serwisie), gniazdo 12 V, zasilanie wspornika
nawigacji przenośnej, ryglowanie zamków.
F10
15 A
Przełączniki przy kierownicy.
F11
15 A
Blokada kierownicy, gniazdo diagnostyczne,
kalkulator automatycznej skrzyni biegów.
F12
15 A
Czujnik deszczu i natężenia światła, moduł
sterujący przyczepy, moduł nauki jazdy.
F13
5 A
Główny zestyk stopu, moduł sterujący silnika.
F14
15 A
Kalkulator pomocy przy parkowaniu, kalkulator poduszek
powietrznych, zestaw wskaźników, klimatyzacja
automatyczna, USB Box, wzmacniacz Hi-Fi.
F15
30 A
Zamek centralny.
F16
-
Niewykorzystany.
F17
40 A
Odmrażanie tylnej szyby i zewnętrznych lusterek
wstecznych.
SH
-
Zwora PARC.
Page 156 of 313
11
154
INFORMACJE PRAKTYCZNE
Bezpieczniki w komorze
silnika

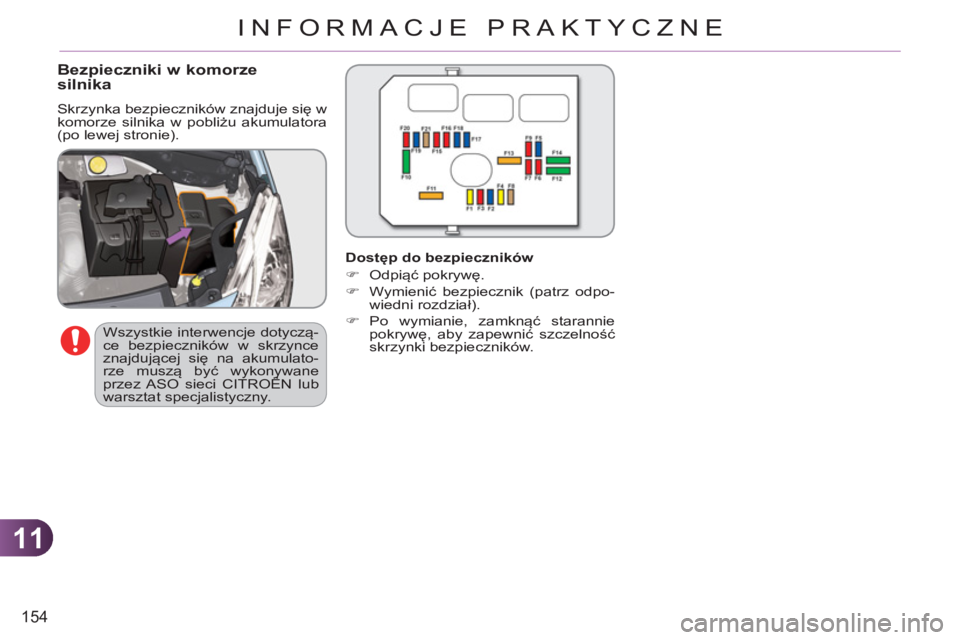

Skrzynka bezpieczników znajduje się w
komorze silnika w pobliżu akumulatora
(po lewej stronie).
Wszystkie interwencje dotyczą-
ce bezpieczników w skrzynce
znajdującej się na akumulato-
rze muszą być wykonywane
przez ASO sieci CITROËN lub
warsztat specjalistyczny.
Dostęp do bezpieczników
)
Odpiąć pokrywę.
)
Wymienić bezpiecznik (patrz odpo-
wiedni rozdział).
)
Po wymianie, zamknąć starannie
pokrywę, aby zapewnić szczelność
skrzynki bezpieczników.
Page 157 of 313
11
INFORMACJE PRAKTYCZNE

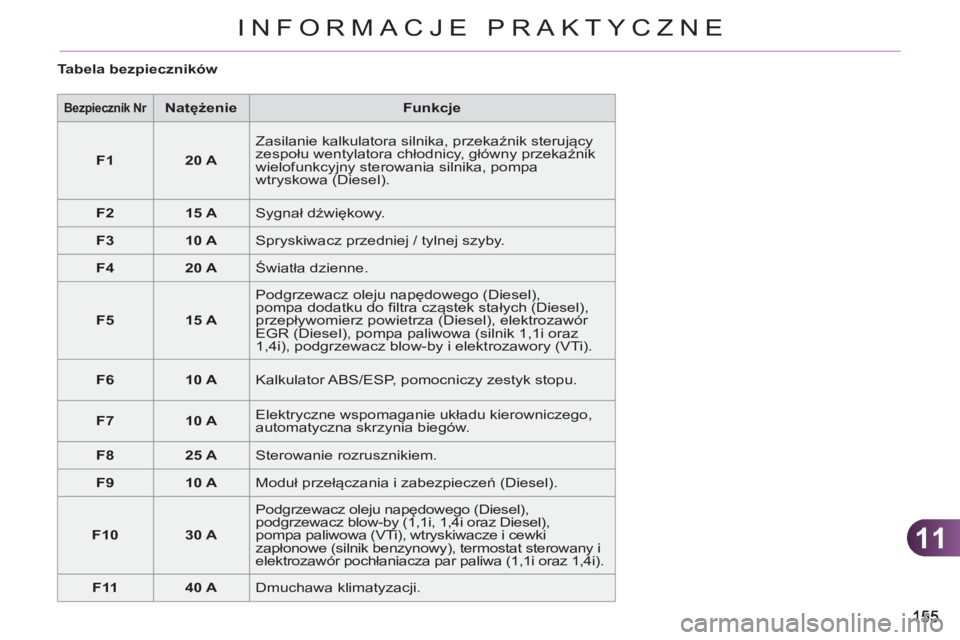

Tabela bezpieczników
Bezpiecznik Nr
Natężenie
Funkcje
F1
20 A
Zasilanie kalkulatora silnika, przekaźnik sterujący
zespołu wentylatora chłodnicy, główny przekaźnik
wielofunkcyjny sterowania silnika, pompa
wtryskowa (Diesel).
F2
15 A
Sygnał dźwiękowy.
F3
10 A
Spryskiwacz przedniej / tylnej szyby.
F4
20 A
Światła dzienne.
F5
15 A
Podgrzewacz oleju napędowego (Diesel),
pompa dodatku do filtra cząstek stałych (Diesel),
przepływomierz powietrza (Diesel), elektrozawór
EGR (Diesel), pompa paliwowa (silnik 1,1i oraz
1,4i), podgrzewacz blow-by i elektrozawory (VTi).
F6
10 A
Kalkulator ABS/ESP, pomocniczy zestyk stopu.
F7
10 A
Elektryczne wspomaganie układu kierowniczego,
automatyczna skrzynia biegów.
F8
25 A
Sterowanie rozrusznikiem.
F9
10 A
Moduł
przełączania i zabezpieczeń (Diesel).
F10
30 A
Podgrzewacz oleju napędowego (Diesel),
podgrzewacz blow-by (1,1i, 1,4i oraz Diesel),
pompa paliwowa (VTi), wtryskiwacze i cewki
zapłonowe (silnik benzynowy), termostat sterowany i
elektrozawór pochłaniacza par paliwa (1,1i oraz 1,4i).
F11
40 A
Dmuchawa klimatyzacji.
Page 158 of 313
11
156
INFORMACJE PRAKTYCZNE
Bezpiecznik Nr
Natężenie
Funkcje
F12
30 A
Mała / Duża prędkość wycieraczek przedniej szyby.
F13
40 A
Zasilanie inteligentnego modułu sterującego (+ po
zapłonie).
F14
30 A

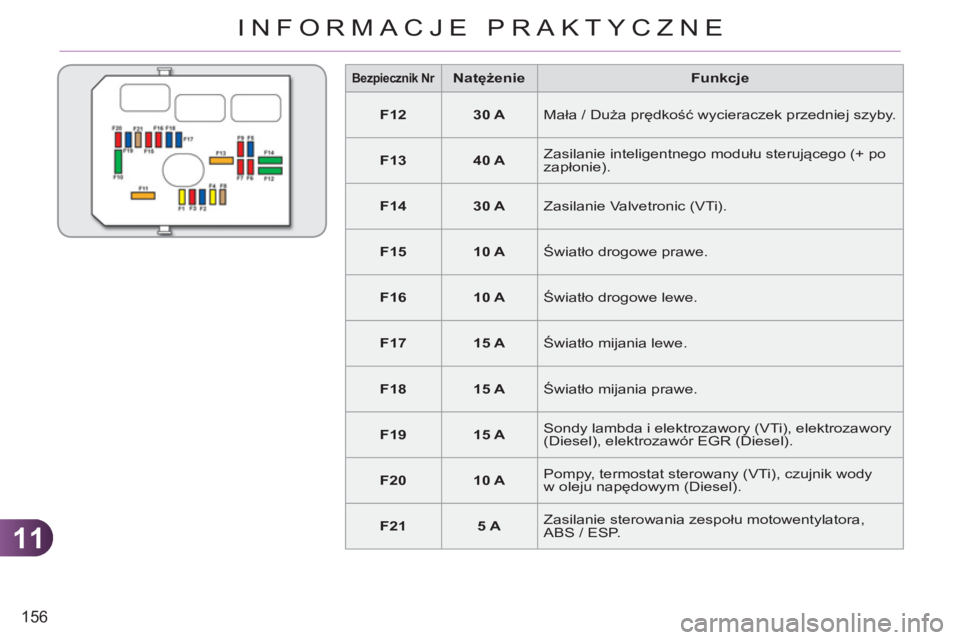

Zasilanie Valvetronic (VTi).
F15
10 A
Światło drogowe prawe.
F16
10 A
Światło drogowe lewe.
F17
15 A
Światło mijania lewe.
F18
15 A
Światło mijania prawe.
F19
15 A
Sondy lambda i elektrozawory (VTi), elektrozawory
(Diesel), elektrozawór EGR (Diesel).
F20
10 A
Pompy, termostat sterowany (VTi), czujnik wody
w oleju napędowym (Diesel).
F21
5 A
Zasilanie sterowania zespo
łu motowentylatora,
ABS / ESP.
Page 159 of 313
11
INFORMACJE PRAKTYCZNE

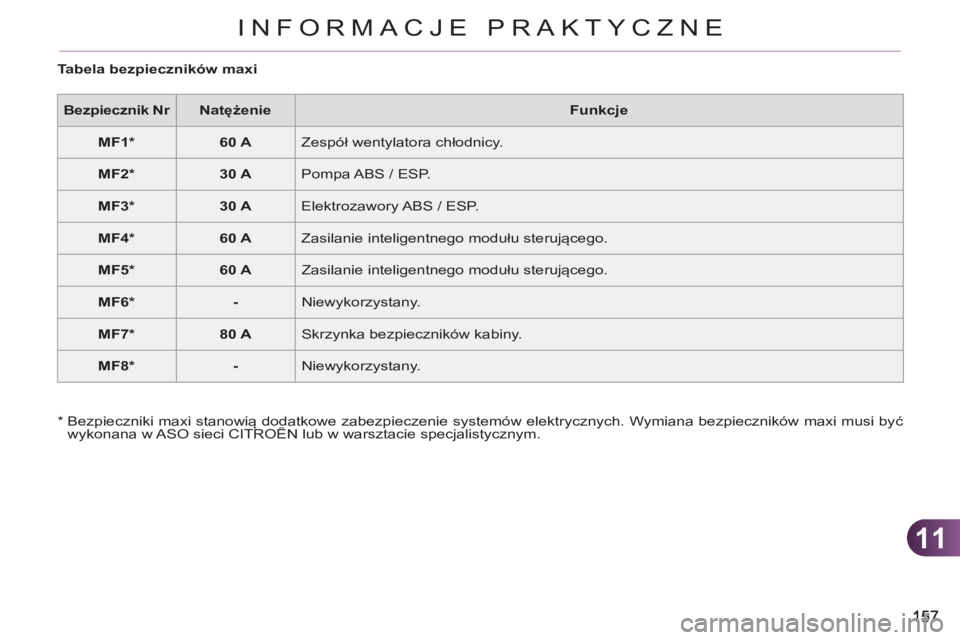

Tabela bezpieczników maxi
Bezpiecznik Nr
Natężenie
Funkcje
MF1 *
60 A
Zespół wentylatora chłodnicy.
MF2 *
30 A
Pompa ABS / ESP.
MF3 *
30 A
Elektrozawory ABS / ESP.
MF4 *
60 A
Zasilanie inteligentnego modułu sterującego.
MF5 *
60 A
Zasilanie inteligentnego modułu sterującego.
MF6 *
-
Niewykorzystany.
MF7 *
80 A
Skrzynka bezpieczników kabiny.
MF8 *
-
Niewykorzystany.
*
Bezpieczniki maxi stanowią dodatkowe zabezpieczenie systemów elektrycznych. Wymiana bezpieczników maxi musi być
wykonana w ASO sieci CITROËN lub w warsztacie specjalistycznym.
Page 160 of 313
11
158
INFORMACJE PRAKTYCZNE
Uruchamianie pojazdu z innego akumulatora
)

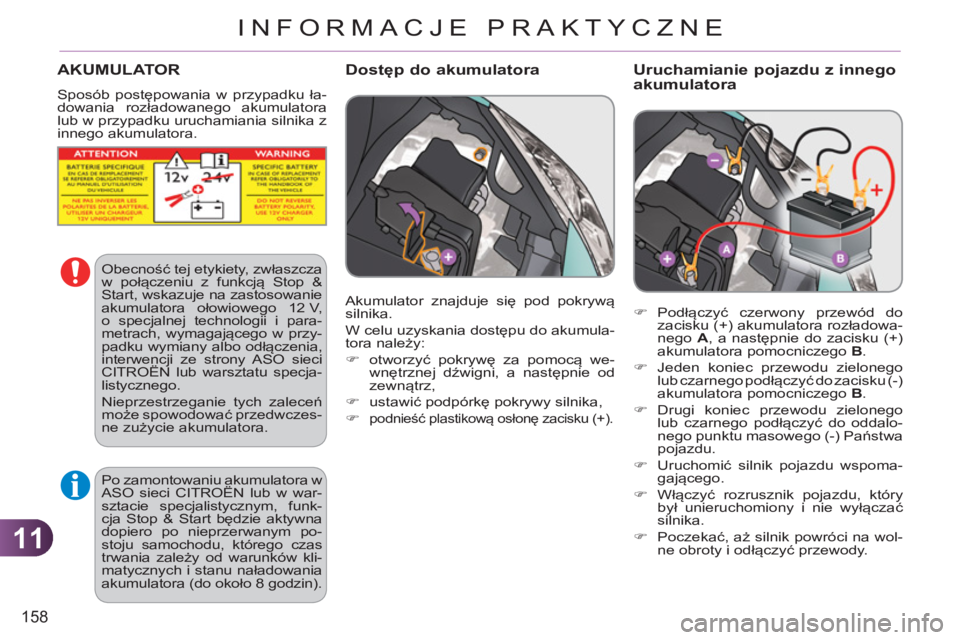

Podłączyć czerwony przewód do
zacisku (+) akumulatora rozładowa-
nego A
, a następnie do zacisku (+)
akumulatora pomocniczego B
.
)
Jeden koniec przewodu zielonego
lub czarnego podłączyć do zacisku (-)
akumulatora pomocniczego B
.
)
Drugi koniec przewodu zielonego
lub czarnego podłączyć do oddalo-
nego punktu masowego (-) Państwa
pojazdu.
)
Uruchomić silnik pojazdu wspoma-
gającego.
)
Włączyć rozrusznik pojazdu, który
był unieruchomiony i nie wyłączać
silnika.
)
Poczekać, aż silnik powróci na wol-
ne obroty i odłączyć przewody.
AKUMULATOR
Sposób postępowania w przypadku ła-
dowania rozładowanego akumulatora
lub w przypadku uruchamiania silnika z
innego akumulatora.
Akumulator znajduje się pod pokrywą
silnika.
W celu uzyskania dostępu do akumula-
tora należy:
)
otworzyć pokrywę za pomocą we-
wnętrznej dźwigni, a następnie od
zewnątrz,
)
ustawić podpórkę pokrywy silnika,
)
podnieść plastikową osłonę zacisku (+).
Dostęp do akumulatora
Obecność tej etykiety, zwłaszcza
w połączeniu z funkcją Stop &
Start, wskazuje na zastosowanie
akumulatora ołowiowego 12 V,
o specjalnej technologii i para-
metrach, wymagającego w przy-
padku wymiany albo odłączenia,
interwencji ze strony ASO sieci
CITROËN lub warsztatu specja-
listycznego.
Nieprzestrzeganie tych zaleceń
może spowodować przedwczes-
ne zużycie akumulatora.
Po zamontowaniu akumulatora w
ASO sieci CITROËN lub w war-
sztacie specjalistycznym, funk-
cja Stop & Start będzie aktywna
dopiero po nieprzerwanym po-
stoju samochodu, którego czas
trwania zależy od warunków kli-
matycznych i stanu naładowania
akumulatora (do około 8 godzin).
