CITROEN C3 2013 Manual do condutor (in Portuguese)
Manufacturer: CITROEN, Model Year: 2013, Model line: C3, Model: CITROEN C3 2013Pages: 313, PDF Size: 11.08 MB
Page 71 of 313
4
69
ABERTURAS

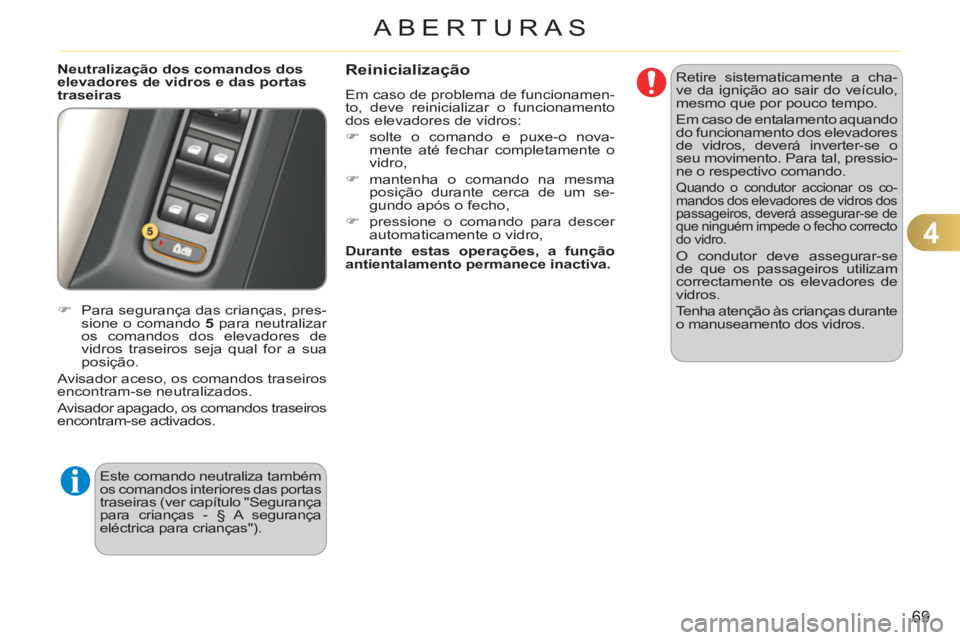

Neutralização dos comandos dos
elevadores de vidros e das portas
traseiras
)
Para segurança das crianças, pres-
sione o comando 5
para neutralizar
os comandos dos elevadores de
vidros traseiros seja qual for a sua
posição.
Avisador aceso, os comandos traseiros
encontram-se neutralizados.
Avisador apagado, os comandos traseiros
encontram-se activados.
Este comando neutraliza também
os comandos interiores das portas
traseiras (ver capítulo "Segurança
para crianças - § A segurança
eléctrica para crianças").
Reinicialização
Em caso de problema de funcionamen-
to, deve reinicializar o funcionamento
dos elevadores de vidros:
)
solte o comando e puxe-o nova-
mente até fechar completamente o
vidro,
)
mantenha o comando na mesma
posição durante cerca de um se-
gundo após o fecho,
)
pressione o comando para descer
automaticamente o vidro,
Durante estas operações, a função
antientalamento permanece inactiva. Retire sistematicamente a cha-
ve da ignição ao sair do veículo,
mesmo que por pouco tempo.
Em caso de entalamento aquando
do funcionamento dos elevadores
de vidros, deverá inverter-se o
seu movimento. Para tal, pressio-
ne o respectivo comando.
Quando o condutor accionar os co-
mandos dos elevadores de vidros dos
passageiros, deverá assegurar-se de
que ninguém impede o fecho correcto
do vidro.
O condutor deve assegurar-se
de que os passageiros utilizam
correctamente os elevadores de
vidros.
Tenha atenção às crianças durante
o manuseamento dos vidros.
Page 72 of 313
4
70
ABERTURAS

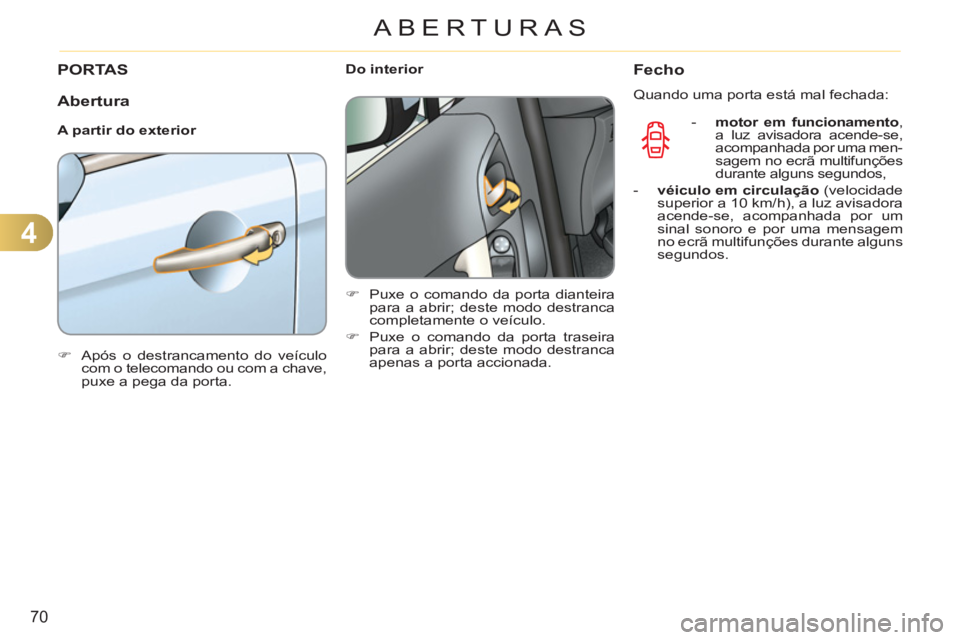

PORTAS
Abertura
A partir do exterior
)
Após o destrancamento do veículo
com o telecomando ou com a chave,
puxe a pega da porta.
Do interior
)
Puxe o comando da porta dianteira
para a abrir; deste modo destranca
completamente o veículo.
)
Puxe o comando da porta traseira
para a abrir; deste modo destranca
apenas a porta accionada.
Fecho
Quando uma porta está mal fechada:
- motor em funcionamento
,
a luz avisadora acende-se,
acompanhada por uma men-
sagem no ecrã multifunções
durante alguns segundos,
- véiculo em circulação
(velocidade
superior a 10 km/h), a luz avisadora
acende-se, acompanhada por um
sinal sonoro e por uma mensagem
no ecrã multifunções durante alguns
segundos.
Page 73 of 313
4
71
ABERTURAS

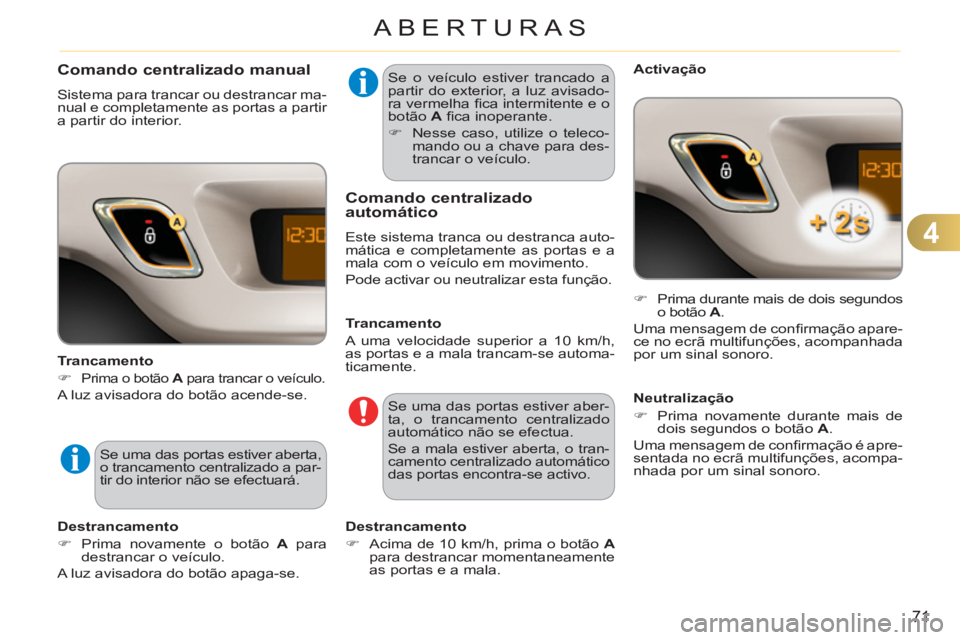

Comando centralizado manual
Sistema para trancar ou destrancar ma-
nual e completamente as portas a partir
a partir do interior.
Trancamento
)
Prima o botão A
para trancar o veículo.
A luz avisadora do botão acende-se.
Se uma das portas estiver aberta,
o trancamento centralizado a par-
tir do interior não se efectuará.
Destrancamento
)
Prima novamente o botão A
para
destrancar o veículo.
A luz avisadora do botão apaga-se. Se o veículo estiver trancado a
partir do exterior, a luz avisado-
ra vermelha fi ca intermitente e o
botão A
fi ca inoperante.
)
Nesse caso, utilize o teleco-
mando ou a chave para des-
trancar o veículo.
Comando centralizadoautomático
Este sistema tranca ou destranca auto-
mática e completamente as portas e a
mala com o veículo em movimento.
Pode activar ou neutralizar esta função.
Trancamento
A uma velocidade superior a 10 km/h,
as portas e a mala trancam-se automa-
ticamente.
Se uma das portas estiver aber-
ta, o trancamento centralizado
automático não se efectua.
Se a mala estiver aberta, o tran-
camento centralizado automático
das portas encontra-se activo.
Destrancamento
)
Acima de 10 km/h, prima o botão A
para destrancar momentaneamente
as portas e a mala.
Activação
)
Prima durante mais de dois segundos
o botão A
.
Uma mensagem de confi rmação apare-
ce no ecrã multifunções, acompanhada
por um sinal sonoro.
Neutralização
)
Prima novamente durante mais de
dois segundos o botão A
.
Uma mensagem de confi rmação é apre-
sentada no ecrã multifunções, acompa-
nhada por um sinal sonoro.
Page 74 of 313
4
72
ABERTURAS
Comando de emergência
Dispositivo que permite trancar e des-
trancar mecanicamente as portas em
caso de problema de funcionamento do
sistema de trancamento centralizado
ou de avaria da bateria.
Trancamento da porta do condutor
)
Insira a chave na fechadura da porta
e, em seguida, rode-a para a direita.
Destrancamento da porta do
condutor
)
Insira a chave na fechadura e, em
seguida, rode-a para a esquerda.
Trancamento das portas dos
passageiros dianteiro e traseiro
)
Retire o obturador preto, situado na
porta, através da chave.
)
Insira a chave na cavidade e, em
seguida, rode-a até ao batente.
)
Retire a chave e instale novamente
o obturador.
Destrancamento das portas dos
passageiros dianteiras e traseiras
)
Puxe o comando interior de abertura
da porta.
Em caso de problema de funcio-
namento do trancamento cen-
tralizado, é imperativo desligar
a bateria para trancar a mala e
assegurar, assim, o trancamen-
to completo do veículo. Ve r ifi que que a segurança para
crianças não se encontra acti-
vada nas portas traseiras.
Page 75 of 313
4
73
ABERTURAS

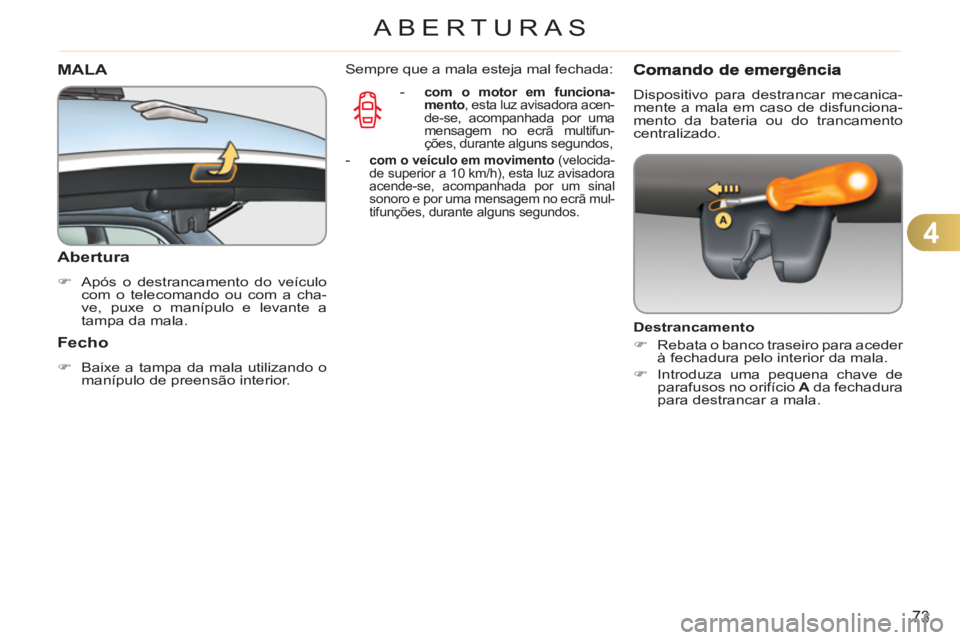

MALA
Abertura
)
Após o destrancamento do veículo
com o telecomando ou com a cha-
ve, puxe o manípulo e levante a
tampa da mala.
Fecho
)
Baixe a tampa da mala utilizando o
manípulo de preensão interior.
-
com o motor em funciona-
mento
, esta luz avisadora acen-
de-se, acompanhada por uma
mensagem no ecrã multifun-
ções, durante alguns segundos,
-
com o veículo em movimento
(velocida-
de superior a 10 km/h), esta luz avisadora
acende-se, acompanhada por um sinal
sonoro e por uma mensagem no ecrã mul-
tifunções, durante alguns segundos.
Dispositivo para destrancar mecanica-
mente a mala em caso de disfunciona-
mento da bateria ou do trancamento
centralizado.
Destrancamento
)
Rebata o banco traseiro para aceder
à fechadura pelo interior da mala.
)
Introduza uma pequena chave de
parafusos no orifício A
da fechadura
para destrancar a mala.
Sempre que a mala esteja mal fechada:
Page 76 of 313
4
ABERTURAS
Enquanto o tampão não for colo-
cado novamente no depósito, a
chave não pode ser retirada da
fechadura.
A abertura do tampão pode dar ori-
gem a um ruído de aspiração de ar.
Esta depressão, completamente
normal, é provocada pela estanquei-
dade do circuito de combustível.

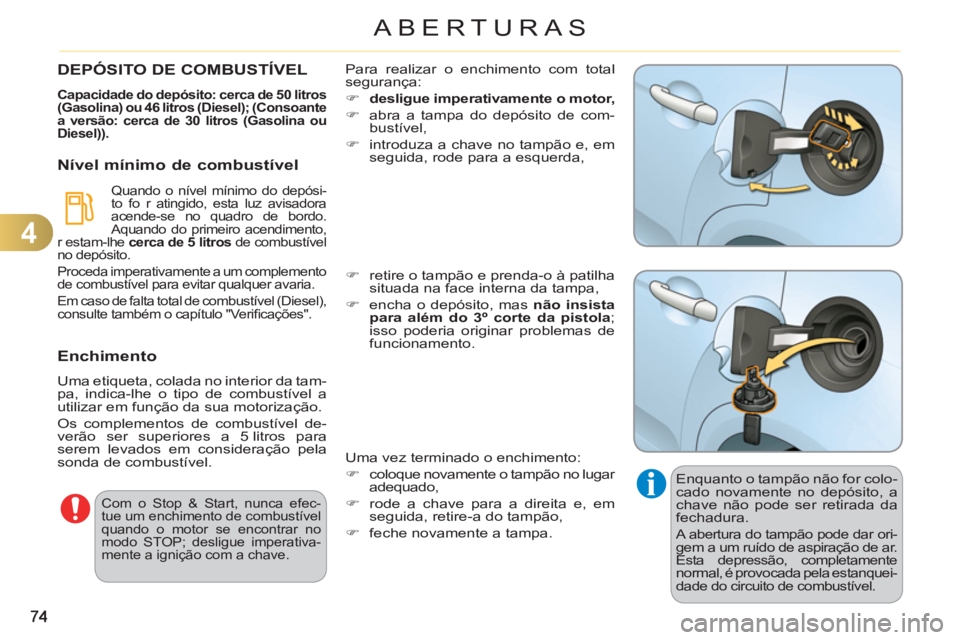

DEPÓSITO DE COMBUSTÍVEL
Capacidade do depósito: cerca de 50 litros
(Gasolina) ou 46 litros (Diesel); (Consoante
a versão: cerca de 30 litros (Gasolina ou
Diesel)).
Nível mínimo de combustível
Quando o nível mínimo d o depósi-
to fo r atingido, esta luz avisadora
acende-se no quadro de bordo.
Aquando do primeiro acendimento,
r
estam-lhe cerca de 5 litros de combustível
no depósito
.
Proceda imperativamente a um complemento
de combustível para evitar qualquer avaria.
Em caso de falta total de combustível (Diesel),
consulte também o capítulo "Verifi cações".
Enchimento
Uma etiqueta, colada no interior da tam-
pa, indica-lhe o tipo de combustível a
utilizar em função da sua motorização.
Os complementos de combustível de-
verão ser superiores a 5 litros para
serem levados em consideração pela
sonda de combustível. Para realizar o enchimento com total
segurança:
)
desligue imperativamente o motor,
)
abra a tampa do depósito de com-
bustível,
)
introduza a chave no tampão e, em
seguida, rode para a esquerda,
)
retire o tampão e prenda-o à patilha
situada na face interna da tampa,
)
encha o depósito, mas não insista
para além do 3º corte da pistola
;
isso poderia originar problemas de
funcionamento.
Uma vez terminado o enchimento:
)
coloque novamente o tampão no lugar
adequado,
)
rode a chave para a direita e, em
seguida, retire-a do tampão,
)
feche novamente a tampa.
Com o Stop & Start, nunca efec-
tue um enchimento de combustível
quando o motor se encontrar no
modo STOP; desligue imperativa-
mente a ignição com a chave.
Page 77 of 313
4
75
ABERTURAS

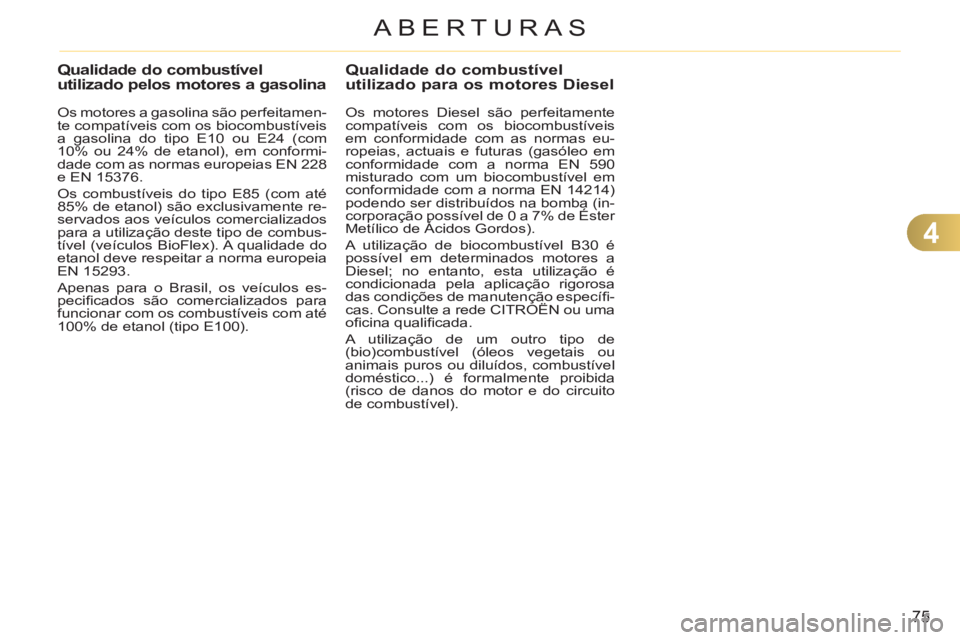

Qualidade do combustível utilizado pelos motores a gasolina
Os motores a gasolina são perfeitamen-
te compatíveis com os biocombustíveis
a gasolina do tipo E10 ou E24 (com
10% ou 24% de etanol), em conformi-
dade com as normas europeias EN 228
e EN 15376.
Os combustíveis do tipo E85 (com até
85% de etanol) são exclusivamente re-
servados aos veículos comercializados
para a utilização deste tipo de combus-
tível (veículos BioFlex). A qualidade do
etanol deve respeitar a norma europeia
EN 15293.
Apenas para o Brasil, os veículos es-
pecifi cados são comercializados para
funcionar com os combustíveis com até
100% de etanol (tipo E100).
Qualidade do combustívelutilizado para os motores Diesel
Os motores Diesel são perfeitamente
compatíveis com os biocombustíveis
em conformidade com as normas eu-
ropeias, actuais e futuras (gasóleo em
conformidade com a norma EN 590
misturado com um biocombustível em
conformidade com a norma EN 14214)
podendo ser distribuídos na bomba (in-
corporação possível de 0 a 7% de Éster
Metílico de Ácidos Gordos).
A utilização de biocombustível B30 é
possível em determinados motores a
Diesel; no entanto, esta utilização é
condicionada pela aplicação rigorosa
das condições de manutenção específi -
cas. Consulte a rede CITROËN ou uma
ofi cina qualifi cada.
A utilização de um outro tipo de
(bio)combustível (óleos vegetais ou
animais puros ou diluídos, combustível
doméstico...) é formalmente proibida
(risco de danos do motor e do circuito
de combustível).
Page 78 of 313
4
76
ABERTURAS
Dispositivo mecânico para impedir o
enchimento de combustível gasolina
num depósito de um veículo que fun-
ciona a gasóleo. Evita, assim, a degra-
dação do motor associada a este tipo
de incidente.
Situado à entrada do depósito, o de-
senganador surge quando o tampão é
retirado.

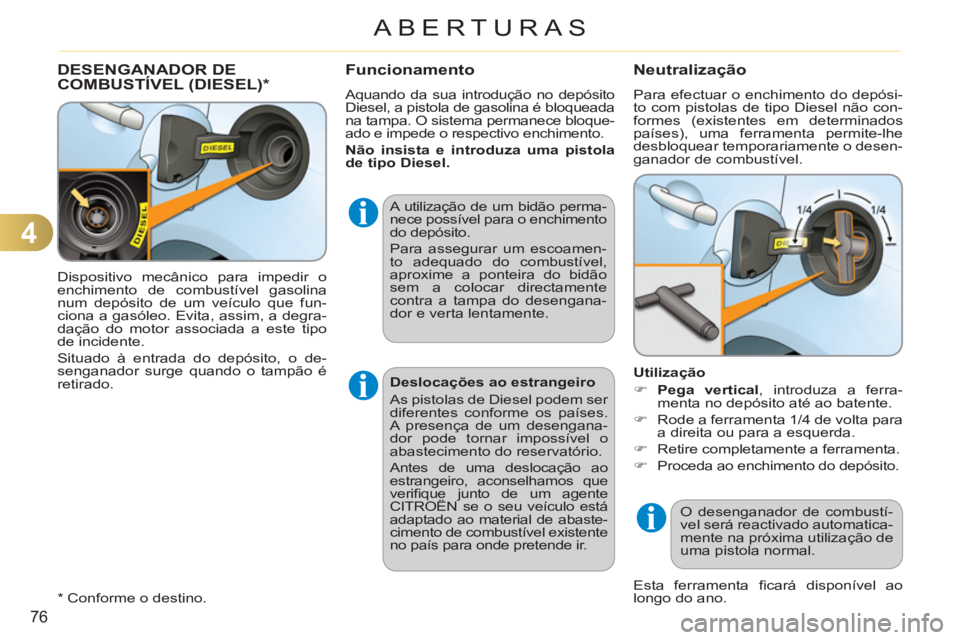

DESENGANADOR DE
COMBUSTÍVEL (DIESEL) *Funcionamento Aquando da sua introdução no depósito
Diesel, a pistola de gasolina é bloqueada
na tampa. O sistema permanece bloque-
ado e impede o respectivo enchimento.
Não insista e introduza uma pistola
de tipo Diesel.
A utilização de um bidão perma-
nece possível para o enchimento
do depósito.
Para assegurar um escoamen-
to adequado do combustível,
aproxime a ponteira do bidão
sem a colocar directamente
contra a tampa do desengana-
dor e verta lentamente.
Esta ferramenta fi cará disponível ao
longo do ano.
*
Conforme o destino.
Deslocações ao estrangeiro
As pistolas de Diesel podem ser
diferentes conforme os países.
A presença de um desengana-
dor pode tornar impossível o
abastecimento do reservatório.
Antes de uma deslocação ao
estrangeiro, aconselhamos que
verifi que junto de um agente
CITROËN se o seu veículo está
adaptado ao material de abaste-
cimento de combustível existente
no país para onde pretende ir.
Neutralização
Para efectuar o enchimento do depósi-
to com pistolas de tipo Diesel não con-
formes (existentes em determinados
países), uma ferramenta permite-lhe
desbloquear temporariamente o desen-
ganador de combustível.
Utilização
)
Pega vertical
, introduza a ferra-
menta no depósito até ao batente.
)
Rode a ferramenta 1/4 de volta para
a direita ou para a esquerda.
)
Retire completamente a ferramenta.
)
Proceda ao enchimento do depósito.
O desenganador de combustí-
vel será reactivado automatica-
mente na próxima utilização de
uma pistola normal.
Page 79 of 313
5
77

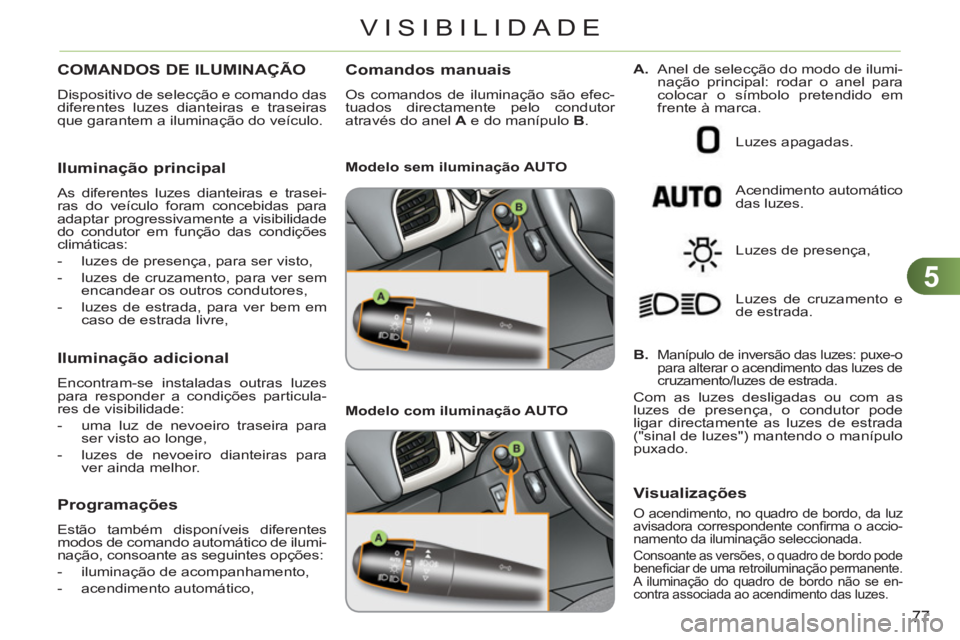

VISIBILIDADE
COMANDOS DE ILUMINAÇÃO
Dispositivo de selecção e comando das
diferentes luzes dianteiras e traseiras
que garantem a iluminação do veículo.
Iluminação principal
As diferentes luzes dianteiras e trasei-
ras do veículo foram concebidas para
adaptar progressivamente a visibilidade
do condutor em função das condições
climáticas:
- luzes de presença, para ser visto,
- luzes de cruzamento, para ver sem
encandear os outros condutores,
- luzes de estrada, para ver bem em
caso de estrada livre,
Iluminação adicional
Encontram-se instaladas outras luzes
para responder a condições particula-
res de visibilidade:
- uma luz de nevoeiro traseira para
ser visto ao longe,
- luzes de nevoeiro dianteiras para
ver ainda melhor.
Programações
Estão também disponíveis diferentes
modos de comando automático de ilumi-
nação, consoante as seguintes opções:
- iluminação de acompanhamento,
- acendimento automático,
Modelo sem iluminação AUTO
Modelo com iluminação AUTO
Luzes apagadas.
Acendimento automático
das luzes.
Luzes de presença,
Luzes de cruzamento e
de estrada.
B.
Manípulo de inversão das luzes: puxe-o
para alterar o acendimento das luzes de
cruzamento/luzes de estrada.
Com as luzes desligadas ou com as
luzes de presença, o condutor pode
ligar directamente as luzes de estrada
("sinal de luzes") mantendo o manípulo
puxado.
Visualizações
O acendimento, no quadro de bordo, da luz
avisadora correspondente confi rma o accio-
namento da iluminação seleccionada.
Consoante as versões, o quadro de bordo pode
benefi ciar de uma retroiluminação permanente.
A iluminação do quadro de bordo não se en-
contra associada ao acendimento das luzes.
Comandos manuais
Os comandos de iluminação são efec-
tuados directamente pelo condutor
através do anel A
e do manípulo B
.
A.
Anel de selecção do modo de ilumi-
nação principal: rodar o anel para
colocar o símbolo pretendido em
frente à marca.
Page 80 of 313
5
78

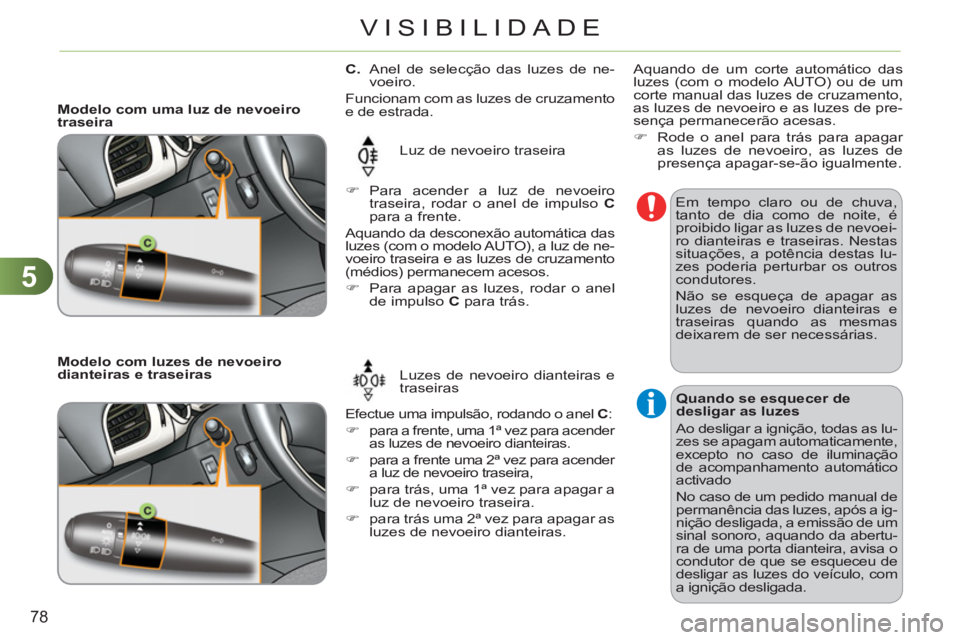

VISIBILIDADE
C.
Anel de selecção das luzes de ne-
voeiro.
Funcionam com as luzes de cruzamento
e de estrada.
Luz de nevoeiro traseira
Efectue uma impulsão, rodando o anel C
:
)
para a frente, uma 1ª vez para acender
as luzes de nevoeiro dianteiras.
)
para a frente uma 2ª vez para acender
a luz de nevoeiro traseira,
)
para trás, uma 1ª vez para apagar a
luz de nevoeiro traseira.
)
para trás uma 2ª vez para apagar as
luzes de nevoeiro dianteiras.
Modelo com uma luz de nevoeiro
traseira
)
Para acender a luz de nevoeiro
traseira, rodar o anel de impulso C
para a frente.
Aquando da desconexão automática das
luzes (com o modelo AUTO), a luz de ne-
voeiro traseira e as luzes de cruzamento
(médios) permanecem acesos.
)
Para apagar as luzes, rodar o anel
de impulso C
para trás.
Modelo com luzes de nevoeiro
dianteiras e traseiras
Luzes de nevoeiro dianteiras e
traseiras Em tempo claro ou de chuva,
tanto de dia como de noite, é
proibido ligar as luzes de nevoei-
ro dianteiras e traseiras. Nestas
situações, a potência destas lu-
zes poderia perturbar os outros
condutores.
Não se esqueça de apagar as
luzes de nevoeiro dianteiras e
traseiras quando as mesmas
deixarem de ser necessárias.
Quando se esquecer de
desligar as luzes
Ao desligar a ignição, todas as lu-
zes se apagam automaticamente,
excepto no caso de iluminação
de acompanhamento automático
activado
No caso de um pedido manual de
permanência das luzes, após a ig-
nição desligada, a emissão de um
sinal sonoro, aquando da abertu-
ra de uma porta dianteira, avisa o
condutor de que se esqueceu de
desligar as luzes do veículo, com
a ignição desligada.
Aquando de um corte automático das
luzes (com o modelo AUTO) ou de um
corte manual das luzes de cruzamento,
as luzes de nevoeiro e as luzes de pre-
sença permanecerão acesas.
)
Rode o anel para trás para apagar
as luzes de nevoeiro, as luzes de
presença apagar-se-ão igualmente.
