CITROEN C3 AIRCROSS 2019 Manuales de Empleo (in Spanish)

189

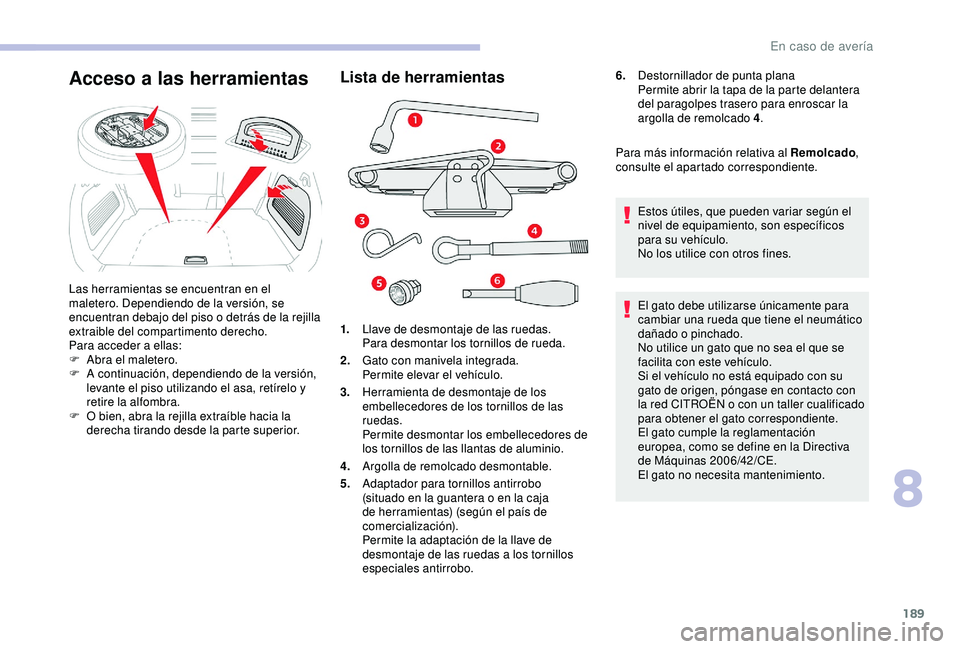

Lista de herramientas
1.Llave de desmontaje de las ruedas.
Para desmontar los tornillos de rueda.
2. Gato con manivela integrada.
Permite elevar el vehículo.
3. Herramienta de desmontaje de los
embellecedores de los tornillos de las
ruedas.
Permite desmontar los embellecedores de
los tornillos de las llantas de aluminio.
4. Argolla de remolcado desmontable.
5. Adaptador para tornillos antirrobo
(situado en la guantera o en la caja
de herramientas) (según el país de
comercialización).
Permite la adaptación de la llave de
desmontaje de las ruedas a los tornillos
especiales antirrobo. 6.
Destornillador de punta plana
Permite abrir la tapa de la parte delantera
del paragolpes trasero para enroscar la
argolla de remolcado 4 .
Para más información relativa al Remolcado ,
consulte el apartado correspondiente.
Estos útiles, que pueden variar según el
nivel de equipamiento, son específicos
para su vehículo.
No los utilice con otros fines.
El gato debe utilizarse únicamente para
cambiar una rueda que tiene el neumático
dañado o pinchado.
No utilice un gato que no sea el que se
facilita con este vehículo.
Si el vehículo no está equipado con su
gato de origen, póngase en contacto con
la red CITROËN o con un taller cualificado
para obtener el gato correspondiente.
El gato cumple la reglamentación
europea, como se define en la Directiva
de Máquinas 2006/42/CE.
El gato no necesita mantenimiento.
Acceso a las herramientas
Las herramientas se encuentran en el
maletero. Dependiendo de la versión, se
encuentran debajo del piso o detrás de la rejilla
extraible del compartimento derecho.
Para acceder a ellas:
F

A
bra el maletero.
F

A
continuación, dependiendo de la versión,
levante el piso utilizando el asa, retírelo y
retire la alfombra.
F

O b
ien, abra la rejilla extraíble hacia la
derecha tirando desde la parte superior.
8
En caso de avería

190

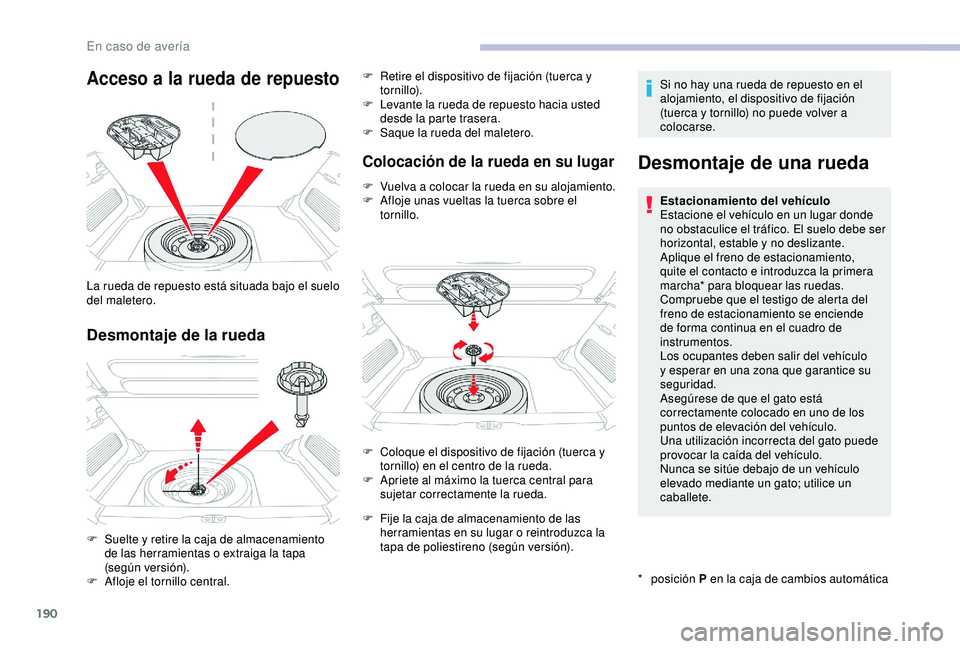

Acceso a la rueda de repuesto
Desmontaje de la rueda
La rueda de repuesto está situada bajo el suelo
del maletero.
F
S
uelte y retire la caja de almacenamiento
de las herramientas o extraiga la tapa
(según versión).
F

A
floje el tornillo central. F

R
etire el dispositivo de fijación (tuerca y
to r ni l l o).
F
L
evante la rueda de repuesto hacia usted
desde la parte trasera.
F
S
aque la rueda del maletero.
Colocación de la rueda en su lugar
F Vuelva a colocar la rueda en su alojamiento.
F
A floje unas vueltas la tuerca sobre el
tornillo. Si no hay una rueda de repuesto en el
alojamiento, el dispositivo de fijación
(tuerca y tornillo) no puede volver a
colocarse.
Desmontaje de una rueda
* posición
P en la caja de cambios automática
Estacionamiento del vehículo
Estacione el vehículo en un lugar donde
no obstaculice el tráfico. El suelo debe ser
horizontal, estable y no deslizante.
Aplique el freno de estacionamiento,
quite el contacto e introduzca la primera
marcha* para bloquear las ruedas.
Compruebe que el testigo de alerta del
freno de estacionamiento se enciende
de forma continua en el cuadro de
instrumentos.
Los ocupantes deben salir del vehículo
y esperar en una zona que garantice su
seguridad.
Asegúrese de que el gato está
correctamente colocado en uno de los
puntos de elevación del vehículo.
Una utilización incorrecta del gato puede
provocar la caída del vehículo.
Nunca se sitúe debajo de un vehículo
elevado mediante un gato; utilice un
caballete.
F

C

oloque el dispositivo de fijación (tuerca y
tornillo) en el centro de la rueda.
F

A

priete al máximo la tuerca central para
sujetar correctamente la rueda.
F

F

ije la caja de almacenamiento de las
herramientas en su lugar o reintroduzca la
tapa de poliestireno (según versión).
En caso de avería

191

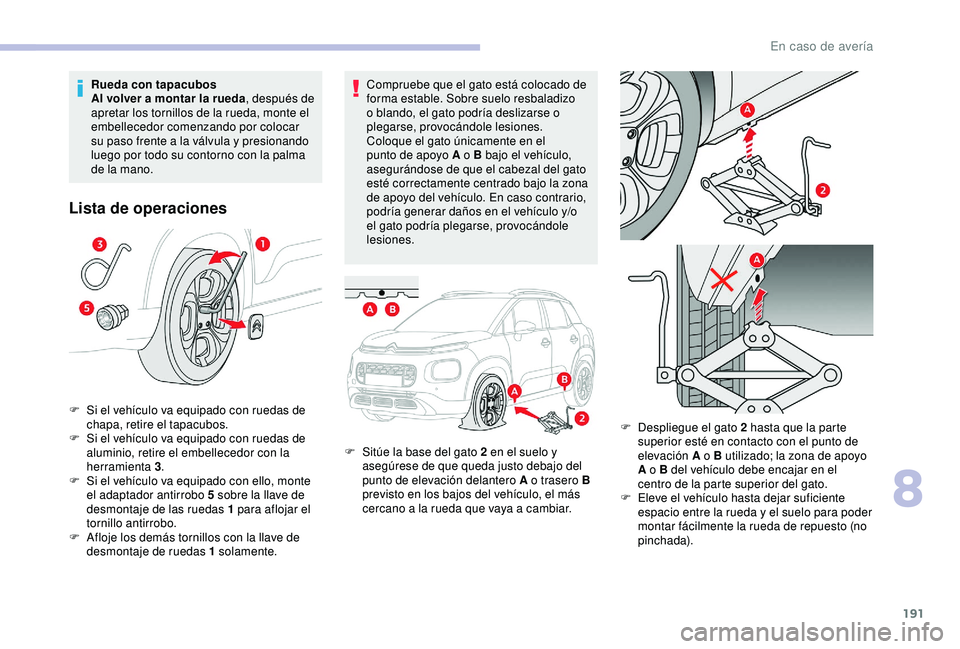

Compruebe que el gato está colocado de
forma estable. Sobre suelo resbaladizo
o blando, el gato podría deslizarse o
plegarse, provocándole lesiones.
Coloque el gato únicamente en el
punto de apoyo A o B bajo el vehículo,
asegurándose de que el cabezal del gato
esté correctamente centrado bajo la zona
de apoyo del vehículo. En caso contrario,
podría generar daños en el vehículo y/o
el gato podría plegarse, provocándole
lesiones.
F

S
itúe la base del gato 2 en el suelo y
asegúrese de que queda justo debajo del
punto de elevación delantero A o trasero B
previsto en los bajos del vehículo, el más
cercano a la rueda que vaya a cambiar. F

D
espliegue el gato 2 hasta que la parte
superior esté en contacto con el punto de
elevación A o B utilizado; la zona de apoyo
A o B del vehículo debe encajar en el
centro de la parte superior del gato.
F

E
leve el vehículo hasta dejar suficiente
espacio entre la rueda y el suelo para poder
montar fácilmente la rueda de repuesto (no
pinchada).
Rueda con tapacubos
Al volver a montar la rueda
, después de
apretar los tornillos de la rueda, monte el
embellecedor comenzando por colocar
su paso frente a la válvula y presionando
luego por todo su contorno con la palma
de la mano.
Lista de operaciones
F Si el vehículo va equipado con ruedas de chapa, retire el tapacubos.
F

S
i el vehículo va equipado con ruedas de
aluminio, retire el embellecedor con la
herramienta 3 .
F

S
i el vehículo va equipado con ello, monte
el adaptador antirrobo 5 sobre la llave de
desmontaje de las ruedas 1 para aflojar el
tornillo antirrobo.
F

A
floje los demás tornillos con la llave de
desmontaje de ruedas 1 solamente.
8
En caso de avería

192

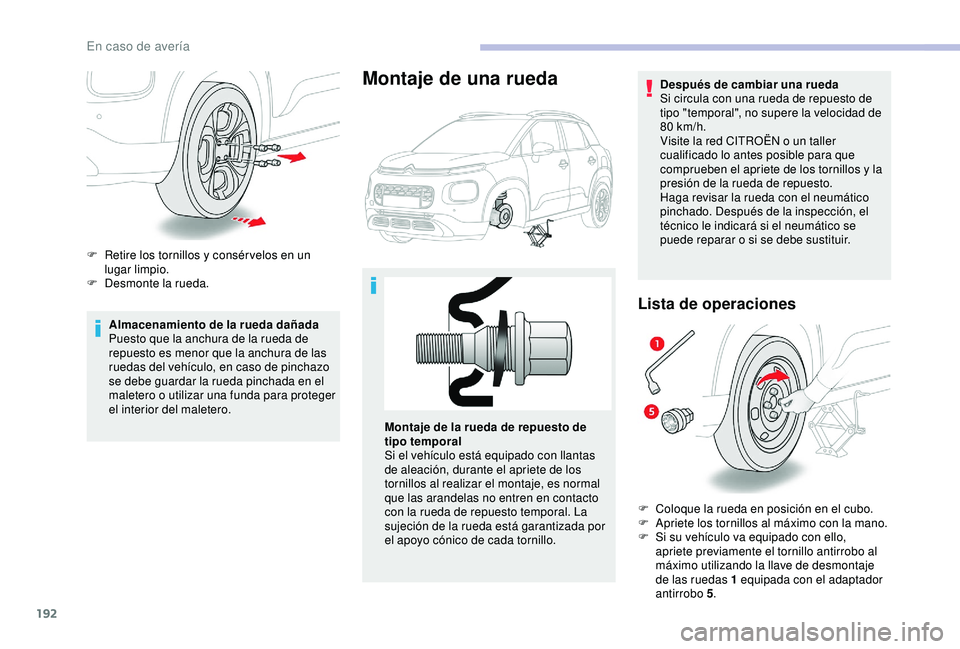

Almacenamiento de la rueda dañada
Puesto que la anchura de la rueda de
repuesto es menor que la anchura de las
ruedas del vehículo, en caso de pinchazo
se debe guardar la rueda pinchada en el
maletero o utilizar una funda para proteger
el interior del maletero.
F

R
etire los tornillos y consérvelos en un
lugar limpio.
F

D
esmonte la rueda.
Montaje de una ruedaDespués de cambiar una rueda
Si circula con una rueda de repuesto de
tipo "temporal", no supere la velocidad de
80


km/h.
Visite la red CITROËN o un taller
cualificado lo antes posible para que
comprueben el apriete de los tornillos y la
presión de la rueda de repuesto.
Haga revisar la rueda con el neumático
pinchado. Después de la inspección, el
técnico le indicará si el neumático se
puede reparar o si se debe sustituir.
Lista de operaciones
Montaje de la rueda de repuesto de
tipo temporal
Si el vehículo está equipado con llantas
de aleación, durante el apriete de los
tornillos al realizar el montaje, es normal
que las arandelas no entren en contacto
con la rueda de repuesto temporal. La
sujeción de la rueda está garantizada por
el apoyo cónico de cada tornillo. F

C
oloque la rueda en posición en el cubo.
F

A
priete los tornillos al máximo con la mano.
F

S
i su vehículo va equipado con ello,
apriete previamente el tornillo antirrobo al
máximo utilizando la llave de desmontaje
de las ruedas 1 equipada con el adaptador
antirrobo 5 .
En caso de avería

193

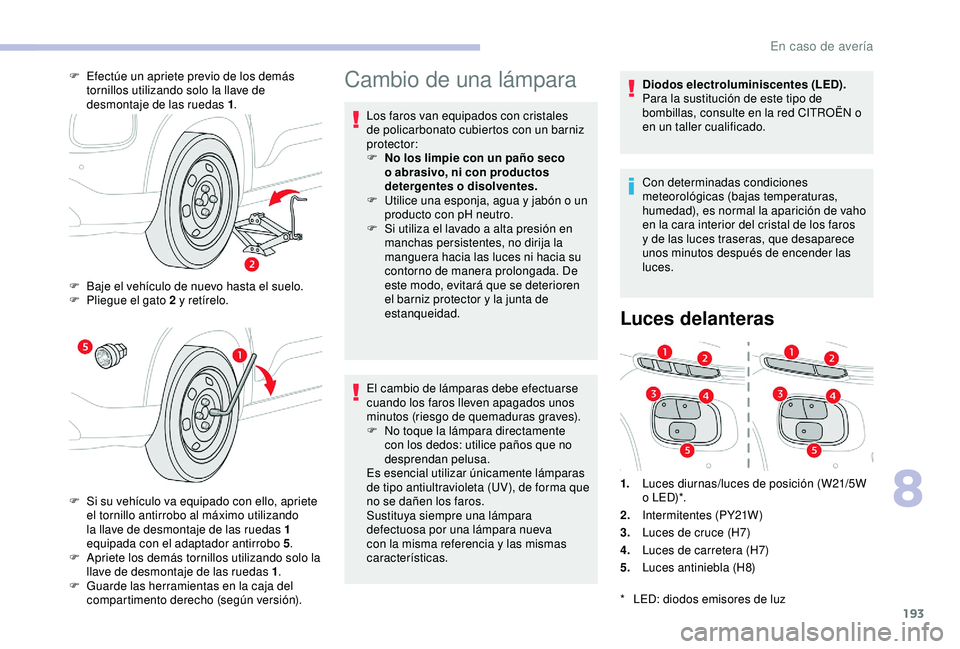

Cambio de una lámpara
Los faros van equipados con cristales
de policarbonato cubiertos con un barniz
protector:
F
N
o los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.
F

U
tilice una esponja, agua y jabón o un
producto con pH neutro.
F

S
i utiliza el lavado a alta presión en
manchas persistentes, no dirija la
manguera hacia las luces ni hacia su
contorno de manera prolongada. De
este modo, evitará que se deterioren
el barniz protector y la junta de
estanqueidad.
El cambio de lámparas debe efectuarse
cuando los faros lleven apagados unos
minutos (riesgo de quemaduras graves).
F

N
o toque la lámpara directamente
con los dedos: utilice paños que no
desprendan pelusa.
Es esencial utilizar únicamente lámparas
de tipo antiultravioleta (UV), de forma que
no se dañen los faros.
Sustituya siempre una lámpara
defectuosa por una lámpara nueva
con la misma referencia y las mismas
características. Diodos electroluminiscentes (LED).
Para la sustitución de este tipo de
bombillas, consulte en la red CITROËN o
en un taller cualificado.
Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de vaho
en la cara interior del cristal de los faros
y de las luces traseras, que desaparece
unos minutos después de encender las
luces.
Luces delanteras
* LED: diodos emisores de luz 1.
Luces diurnas/luces de posición (W21/5W
o LED)*.
2. Intermitentes (PY21W)
3. Luces de cruce (H7)
4. Luces de carretera (H7)
5. Luces antiniebla (H8)
F

S

i su vehículo va equipado con ello, apriete
el tornillo antirrobo al máximo utilizando
la llave de desmontaje de las ruedas 1
equipada con el adaptador antirrobo 5 .
F

A

priete los demás tornillos utilizando solo la
llave de desmontaje de las ruedas 1 .
F
G
uarde las herramientas en la caja del
compartimento derecho (según versión).
F

E

fectúe un apriete previo de los demás
tornillos utilizando solo la llave de
desmontaje de las ruedas 1 .
F

B

aje el vehículo de nuevo hasta el suelo.
F

P

liegue el gato 2 y retírelo.
8
En caso de avería

194

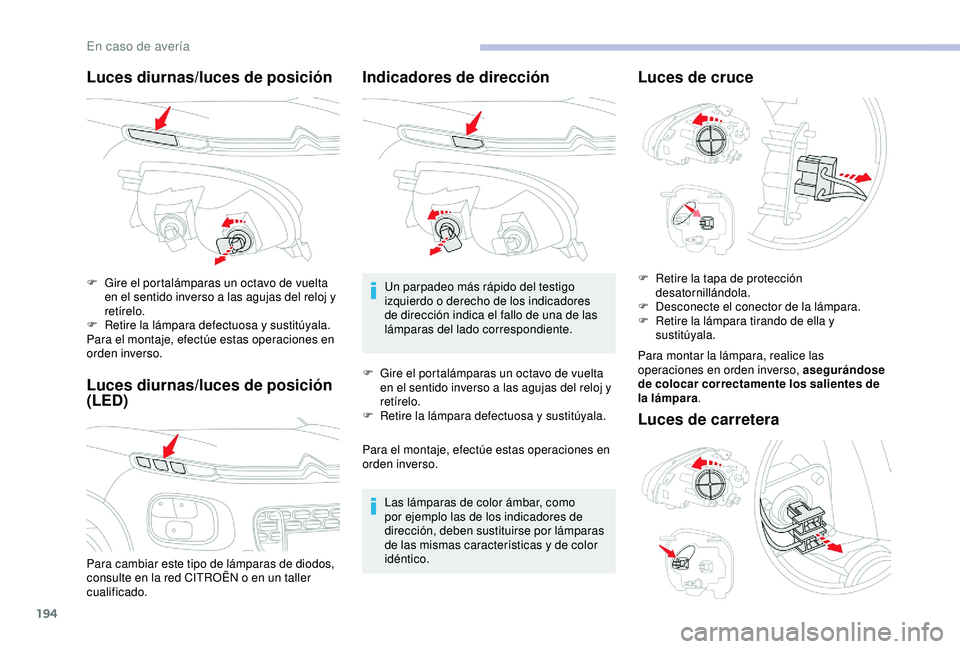

Luces diurnas/luces de posición
Luces diurnas/luces de posición
(LED)
Para cambiar este tipo de lámparas de diodos,
consulte en la red CITROËN o en un taller
cualificado. F
G
ire el portalámparas un octavo de vuelta
en el sentido inverso a las agujas del reloj y
retírelo.
F
R
etire la lámpara defectuosa y sustitúyala.
Para el montaje, efectúe estas operaciones en
orden inverso.
Indicadores de dirección
Un parpadeo más rápido del testigo
izquierdo o derecho de los indicadores
de dirección indica el fallo de una de las
lámparas del lado correspondiente.
F

G
ire el portalámparas un octavo de vuelta
en el sentido inverso a las agujas del reloj y
retírelo.
F

R
etire la lámpara defectuosa y sustitúyala.
Para el montaje, efectúe estas operaciones en
orden inverso.
Las lámparas de color ámbar, como
por ejemplo las de los indicadores de
dirección, deben sustituirse por lámparas
de las mismas características y de color
idéntico.
Luces de cruce
Para montar la lámpara, realice las
operaciones en orden inverso, asegurándose
de colocar correctamente los salientes de
la lámpara .
F

R
etire la tapa de protección
desatornillándola.
F
D
esconecte el conector de la lámpara.
F
R
etire la lámpara tirando de ella y
sustitúyala.
Luces de carretera
En caso de avería

195

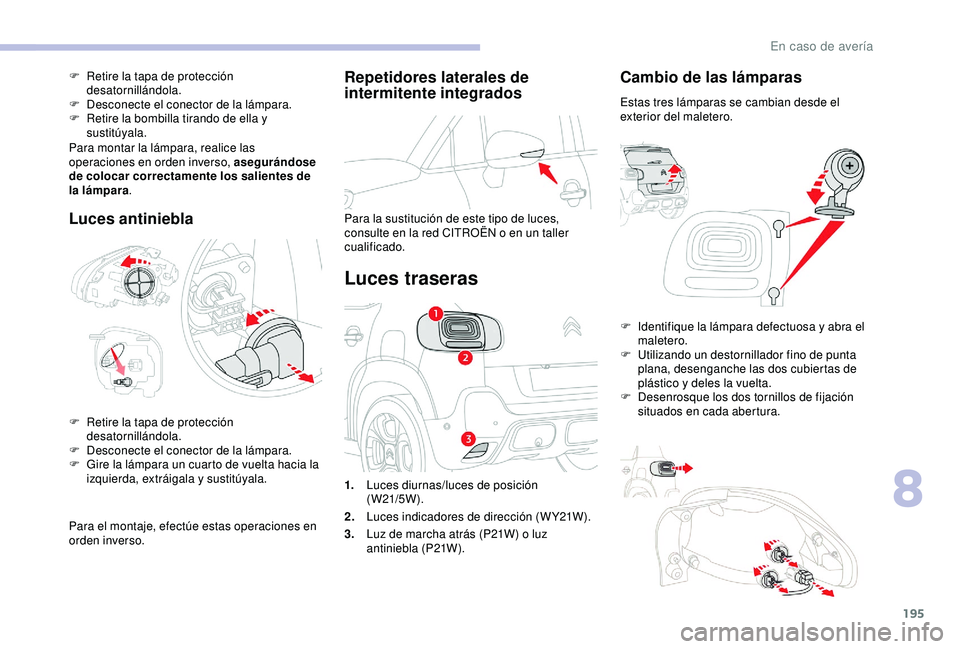

Repetidores laterales de
intermitente integrados
Para la sustitución de este tipo de luces,
consulte en la red CITROËN o en un taller
cualificado.
Luces traseras
Cambio de las lámparas
Estas tres lámparas se cambian desde el
exterior del maletero.
1. Luces diurnas/luces de posición
( W21/5W ).
2. Luces indicadores de dirección (W Y21W).
3. Luz de marcha atrás (P21W) o luz
antiniebla (P21W). F

I
dentifique la lámpara defectuosa y abra el
maletero.
F

U
tilizando un destornillador fino de punta
plana, desenganche las dos cubiertas de
plástico y deles la vuelta.
F

D
esenrosque los dos tornillos de fijación
situados en cada abertura.
F

R

etire la tapa de protección
desatornillándola.
F
D
esconecte el conector de la lámpara.
F

R

etire la bombilla tirando de ella y
sustitúyala.
Para montar la lámpara, realice las
operaciones en orden inverso, asegurándose
de colocar correctamente los salientes de
la lámpara .
Luces antiniebla
F Retire la tapa de protección
desatornillándola.
F

D
esconecte el conector de la lámpara.
F

G
ire la lámpara un cuarto de vuelta hacia la
izquierda, extráigala y sustitúyala.
Para el montaje, efectúe estas operaciones en
orden inverso.
8
En caso de avería

196

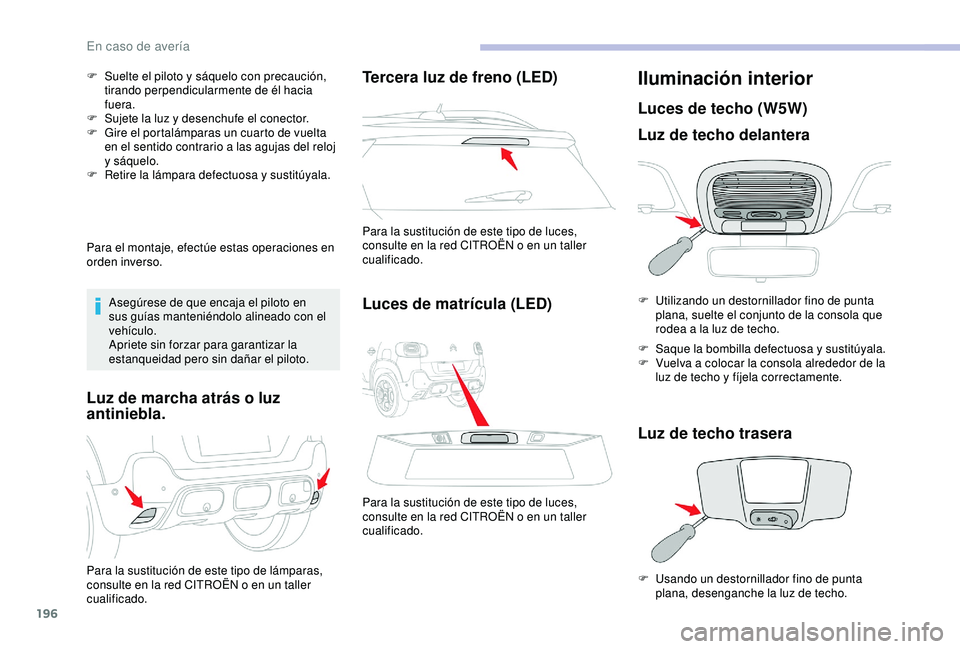

F Suelte el piloto y sáquelo con precaución, tirando perpendicularmente de él hacia
fuera.
F

S
ujete la luz y desenchufe el conector.
F

G
ire el portalámparas un cuarto de vuelta
en el sentido contrario a las agujas del reloj
y sáquelo.
F

R
etire la lámpara defectuosa y sustitúyala.
Para el montaje, efectúe estas operaciones en
orden inverso. Asegúrese de que encaja el piloto en
sus guías manteniéndolo alineado con el
vehículo.
Apriete sin forzar para garantizar la
estanqueidad pero sin dañar el piloto.
Luz de marcha atrás o luz
antiniebla.
Para la sustitución de este tipo de lámparas,
consulte en la red CITROËN o en un taller
cualificado.
Tercera luz de freno (LED)
Para la sustitución de este tipo de luces,
consulte en la red CITROËN o en un taller
cualificado.
Luces de matrícula (LED)
Para la sustitución de este tipo de luces,
consulte en la red CITROËN o en un taller
cualificado.
Iluminación interior
Luces de techo (W5W)
Luz de techo delantera
F Utilizando un destornillador fino de punta plana, suelte el conjunto de la consola que
rodea a la luz de techo.
Luz de techo trasera
F Usando un destornillador fino de punta plana, desenganche la luz de techo.
F

S
aque la bombilla defectuosa y sustitúyala.
F
V
uelva a colocar la consola alrededor de la
luz de techo y fíjela correctamente.
En caso de avería

197

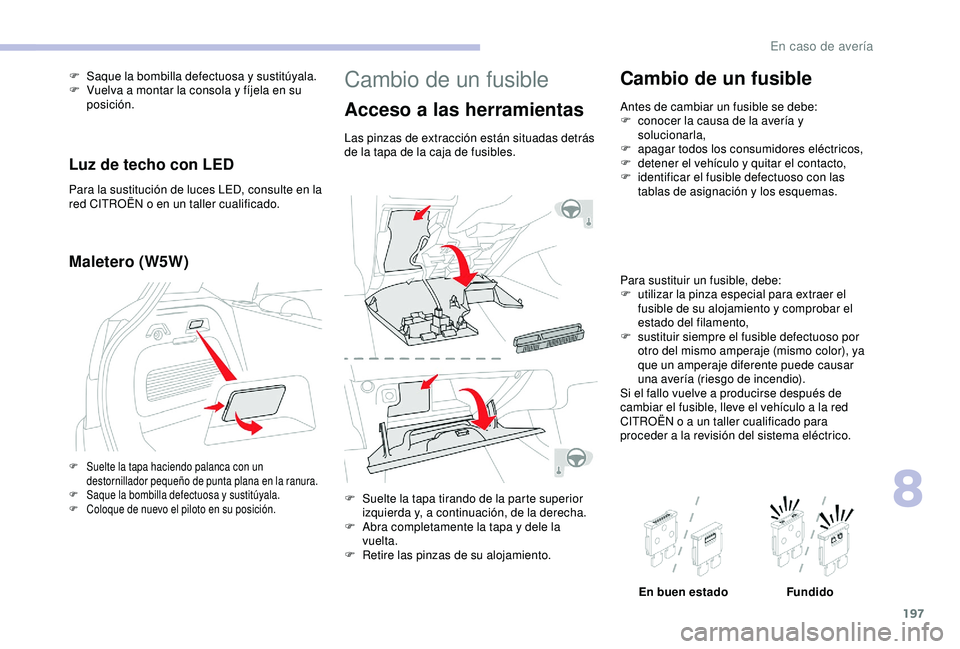

Cambio de un fusible
Acceso a las herramientas
Las pinzas de extracción están situadas detrás
de la tapa de la caja de fusibles.
F
S
uelte la tapa tirando de la parte superior
izquierda y, a continuación, de la derecha.
F

A
bra completamente la tapa y dele la
vuelta.
F

R
etire las pinzas de su alojamiento.
Cambio de un fusible
Antes de cambiar un fusible se debe:
F c onocer la causa de la avería y
solucionarla,
F

a
pagar todos los consumidores eléctricos,
F

d
etener el vehículo y quitar el contacto,
F

i
dentificar el fusible defectuoso con las
tablas de asignación y los esquemas.
Para sustituir un fusible, debe:
F

u
tilizar la pinza especial para extraer el
fusible de su alojamiento y comprobar el
estado del filamento,
F

s
ustituir siempre el fusible defectuoso por
otro del mismo amperaje (mismo color), ya
que un amperaje diferente puede causar
una avería (riesgo de incendio).
Si el fallo vuelve a producirse después de
cambiar el fusible, lleve el vehículo a la red
CITROËN o a un taller cualificado para
proceder a la revisión del sistema eléctrico.
En buen estado Fundido
Luz de techo con LED
Para la sustitución de luces LED, consulte en la
red CITROËN o en un taller cualificado. F
S
aque la bombilla defectuosa y sustitúyala.
F
V
uelva a montar la consola y fíjela en su
posición.
Maletero (W5W)
F Suelte la tapa haciendo palanca con un destornillador pequeño de punta plana en la ranura.
F

S
aque la bombilla defectuosa y sustitúyala.
F

C
oloque de nuevo el piloto en su posición.
8
En caso de avería

198

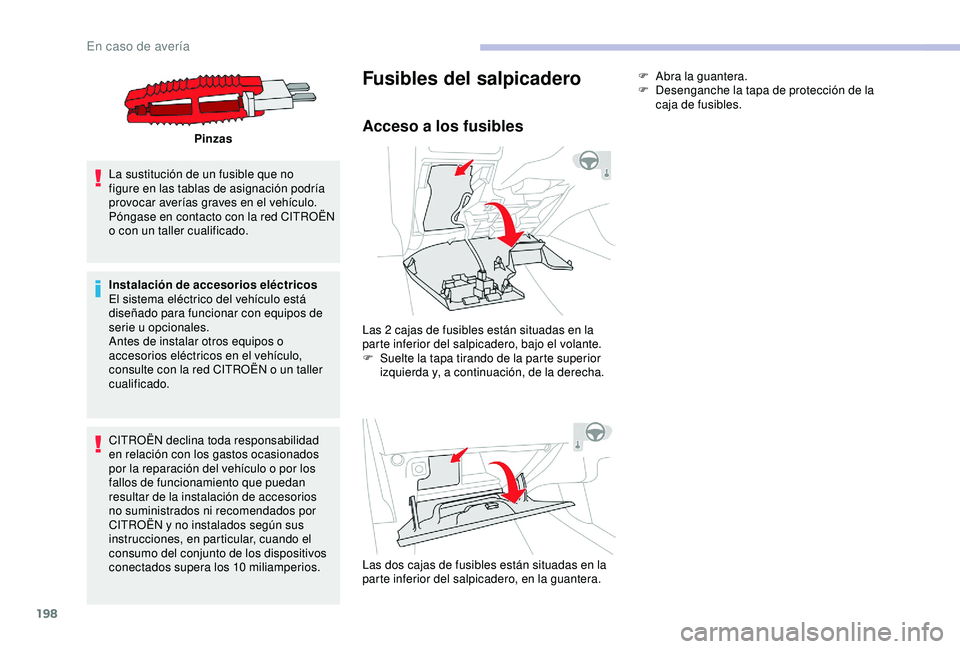

Pinzas
La sustitución de un fusible que no
figure en las tablas de asignación podría
provocar averías graves en el vehículo.
Póngase en contacto con la red CITROËN
o con un taller cualificado.
Instalación de accesorios eléctricos
El sistema eléctrico del vehículo está
diseñado para funcionar con equipos de
serie u opcionales.
Antes de instalar otros equipos o
accesorios eléctricos en el vehículo,
consulte con la red CITROËN o un taller
cualificado.
CITROËN declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o por los
fallos de funcionamiento que puedan
resultar de la instalación de accesorios
no suministrados ni recomendados por
CITROËN y no instalados según sus
instrucciones, en particular, cuando el
consumo del conjunto de los dispositivos
conectados supera los 10


miliamperios.
Fusibles del salpicadero
Acceso a los fusibles
Las 2 cajas de fusibles están situadas en la
parte inferior del salpicadero, bajo el volante.
F
S
uelte la tapa tirando de la parte superior
izquierda y, a continuación, de la derecha.
Las dos cajas de fusibles están situadas en la
parte inferior del salpicadero, en la guantera. F

A
bra la guantera.
F
D
esenganche la tapa de protección de la
caja de fusibles.
En caso de avería
