CITROEN C3 AIRCROSS 2019 Navodila Za Uporabo (in Slovenian)

189

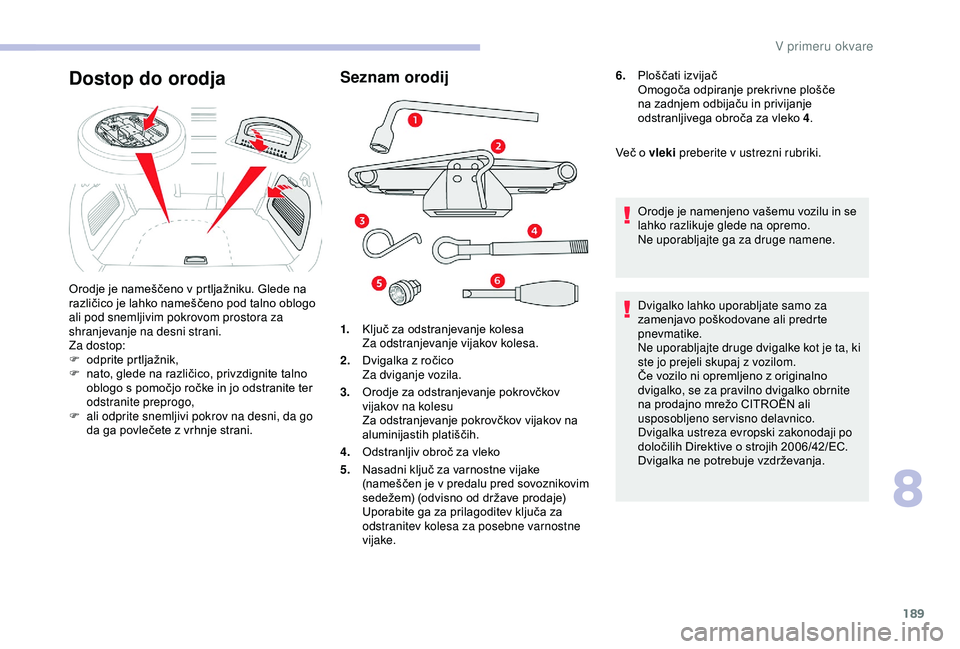

Seznam orodij
1.Ključ za odstranjevanje kolesa
Za odstranjevanje vijakov kolesa.
2. Dvigalka z ročico
Za dviganje vozila.
3. Orodje za odstranjevanje pokrovčkov
vijakov na kolesu
Za odstranjevanje pokrovčkov vijakov na
aluminijastih platiščih.
4. Odstranljiv obroč za vleko
5. Nasadni ključ za varnostne vijake
(nameščen je v predalu pred sovoznikovim
sedežem) (odvisno od države prodaje)
Uporabite ga za prilagoditev ključa za
odstranitev kolesa za posebne varnostne
vijake. 6.
Ploščati izvijač
Omogoča odpiranje prekrivne plošče
na zadnjem odbijaču in privijanje
odstranljivega obroča za vleko 4 .
Več o vleki preberite v ustrezni rubriki.
Orodje je namenjeno vašemu vozilu in se
lahko razlikuje glede na opremo.
Ne uporabljajte ga za druge namene.
Dvigalko lahko uporabljate samo za
zamenjavo poškodovane ali predrte
pnevmatike.
Ne uporabljajte druge dvigalke kot je ta, ki
ste jo prejeli skupaj z vozilom.
Če vozilo ni opremljeno z originalno
dvigalko, se za pravilno dvigalko obrnite
na prodajno mrežo CITROËN ali
usposobljeno servisno delavnico.
Dvigalka ustreza evropski zakonodaji po
določilih Direktive o strojih 2006/42/EC.
Dvigalka ne potrebuje vzdrževanja.
Dostop do orodja
Orodje je nameščeno v prtljažniku. Glede na
različico je lahko nameščeno pod talno oblogo
ali pod snemljivim pokrovom prostora za
shranjevanje na desni strani.
Za dostop:
F

o
dprite prtljažnik,
F

n
ato, glede na različico, privzdignite talno
oblogo s pomočjo ročke in jo odstranite ter
odstranite preprogo,
F

a
li odprite snemljivi pokrov na desni, da go
da ga povlečete z vrhnje strani.
8
V primeru okvare

190

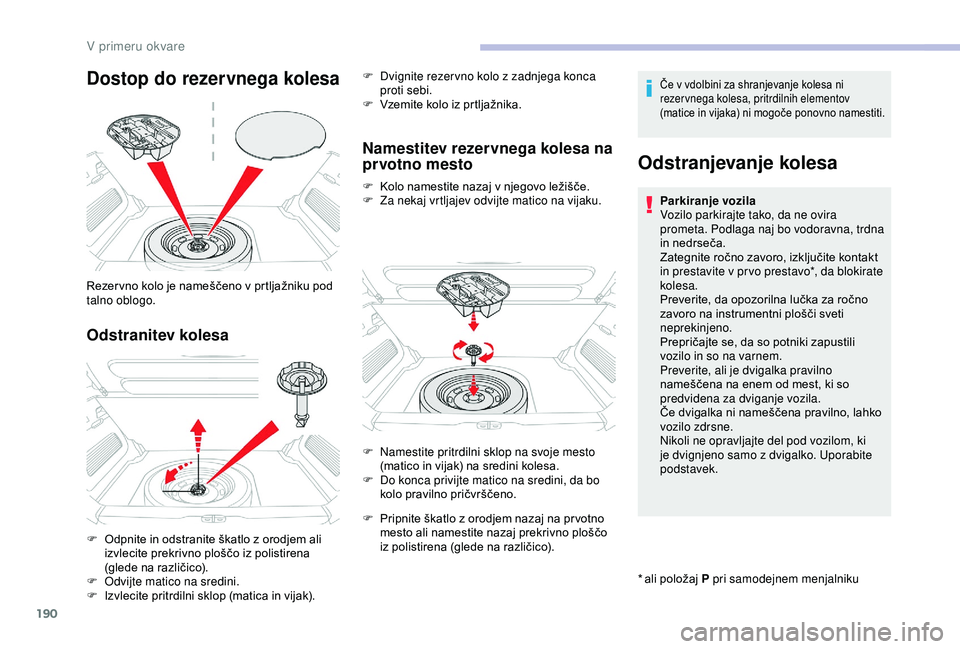

Dostop do rezervnega kolesa
Odstranitev kolesa
Rezer vno kolo je nameščeno v prtljažniku pod
talno oblogo.
F
O
dpnite in odstranite škatlo z orodjem ali
izvlecite prekrivno ploščo iz polistirena
(glede na različico).
F

O
dvijte matico na sredini.
F

I
zvlecite pritrdilni sklop (matica in vijak). F

D
vignite rezer vno kolo z zadnjega konca
proti sebi.
F
Vz
emite kolo iz prtljažnika.
Namestitev rezervnega kolesa na
prvotno mesto
F Kolo namestite nazaj v njegovo ležišče.
F
Z a nekaj vrtljajev odvijte matico na vijaku.
Če v vdolbini za shranjevanje kolesa ni
rezer vnega kolesa, pritrdilnih elementov
(matice in vijaka) ni mogoče ponovno namestiti.
Odstranjevanje kolesa
* ali položaj P pri samodejnem menjalnikuParkiranje vozila
Vozilo parkirajte tako, da ne ovira
prometa. Podlaga naj bo vodoravna, trdna
in nedrseča.
Zategnite ročno zavoro, izključite kontakt
in prestavite v pr vo prestavo*, da blokirate
kolesa.
Preverite, da opozorilna lučka za ročno
zavoro na instrumentni plošči sveti
neprekinjeno.
Prepričajte se, da so potniki zapustili
vozilo in so na varnem.
Preverite, ali je dvigalka pravilno
nameščena na enem od mest, ki so
predvidena za dviganje vozila.
Če dvigalka ni nameščena pravilno, lahko
vozilo zdrsne.
Nikoli ne opravljajte del pod vozilom, ki
je dvignjeno samo z dvigalko. Uporabite
podstavek.
F

N

amestite pritrdilni sklop na svoje mesto
(matico in vijak) na sredini kolesa.
F

D

o konca privijte matico na sredini, da bo
kolo pravilno pričvrščeno.
F

P

ripnite škatlo z orodjem nazaj na pr votno
mesto ali namestite nazaj prekrivno ploščo
iz polistirena (glede na različico).
V primeru okvare

191

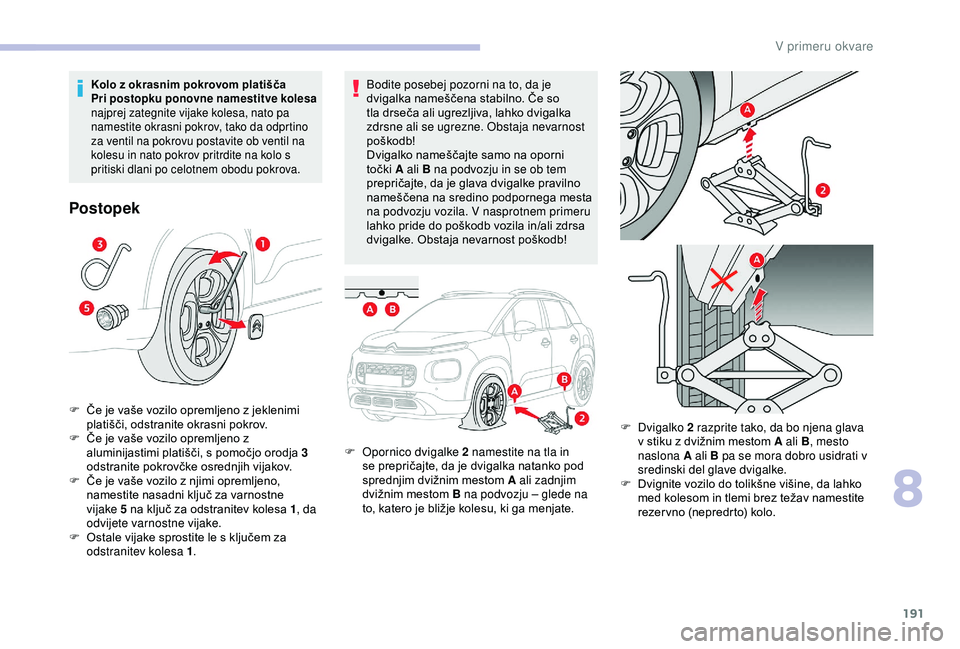

Bodite posebej pozorni na to, da je
dvigalka nameščena stabilno. Če so
tla drseča ali ugrezljiva, lahko dvigalka
zdrsne ali se ugrezne. Obstaja nevarnost
poškodb!
Dvigalko nameščajte samo na oporni
točki A ali B na podvozju in se ob tem
prepričajte, da je glava dvigalke pravilno
nameščena na sredino podpornega mesta
na podvozju vozila. V nasprotnem primeru
lahko pride do poškodb vozila in/ali zdrsa
dvigalke. Obstaja nevarnost poškodb!
F

O
pornico dvigalke 2 namestite na tla in
se prepričajte, da je dvigalka natanko pod
sprednjim dvižnim mestom A ali zadnjim
dvižnim mestom B na podvozju – glede na
to, katero je bližje kolesu, ki ga menjate. F
Dvigalko 2 razprite tako, da bo njena glava
v stiku z dvižnim mestom A ali B , mesto
naslona A ali B pa se mora dobro usidrati v
sredinski del glave dvigalke.
F

D
vignite vozilo do tolikšne višine, da lahko
med kolesom in tlemi brez težav namestite
rezer vno (nepredrto) kolo.Kolo z okrasnim pokrovom platišča
Pri postopku ponovne namestitve kolesa
najprej zategnite vijake kolesa, nato pa
namestite okrasni pokrov, tako da odprtino
za ventil na pokrovu postavite ob ventil na
kolesu in nato pokrov pritrdite na kolo s
pritiski dlani po celotnem obodu pokrova.
Postopek
F Če je vaše vozilo opremljeno z jeklenimi platišči, odstranite okrasni pokrov.
F

Č
e je vaše vozilo opremljeno z
aluminijastimi platišči, s pomočjo orodja 3
odstranite pokrovčke osrednjih vijakov.
F

Č
e je vaše vozilo z njimi opremljeno,
namestite nasadni ključ za varnostne
vijake 5 na ključ za odstranitev kolesa 1 , da
odvijete varnostne vijake.
F

O
stale vijake sprostite le s ključem za
odstranitev kolesa 1 .
8
V primeru okvare

192

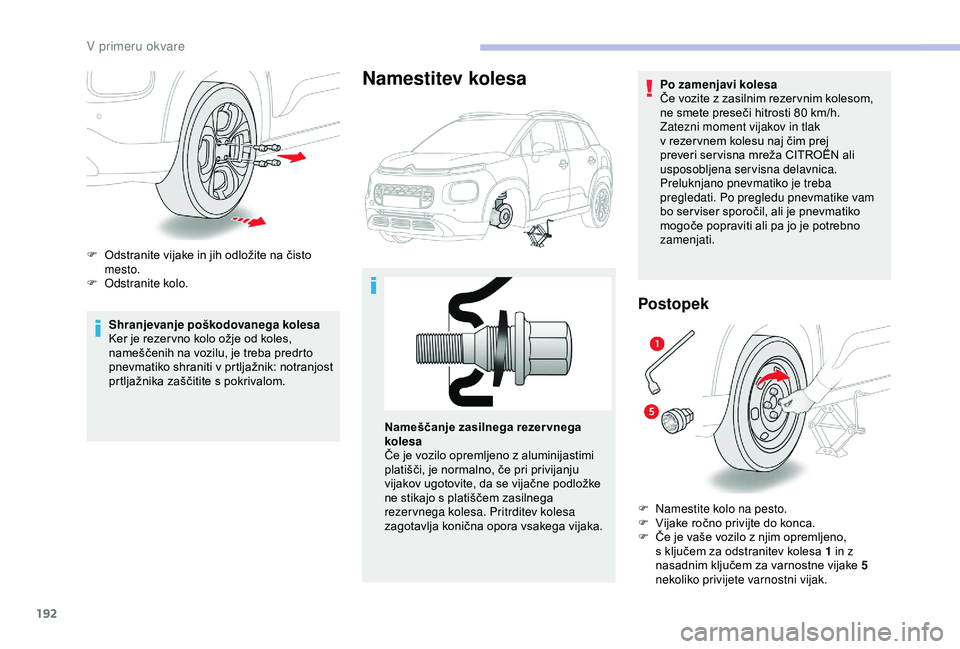

Shranjevanje poškodovanega kolesa
Ker je rezer vno kolo ožje od koles,
nameščenih na vozilu, je treba predrto
pnevmatiko shraniti v prtljažnik: notranjost
prtljažnika zaščitite s pokrivalom.
F

O
dstranite vijake in jih odložite na čisto
mesto.
F

O
dstranite kolo.
Namestitev kolesaPo zamenjavi kolesa
Če vozite z zasilnim rezer vnim kolesom,
ne smete preseči hitrosti 80
km/h.
Zatezni moment vijakov in tlak
v rezer vnem kolesu naj čim prej
preveri ser visna mreža CITROËN ali
usposobljena servisna delavnica.
Preluknjano pnevmatiko je treba
pregledati. Po pregledu pnevmatike vam
bo ser viser sporočil, ali je pnevmatiko
mogoče popraviti ali pa jo je potrebno
zamenjati.
Postopek
Nameščanje zasilnega rezervnega
kolesa
Če je vozilo opremljeno z aluminijastimi
platišči, je normalno, če pri privijanju
vijakov ugotovite, da se vijačne podložke
ne stikajo s platiščem zasilnega
rezervnega kolesa. Pritrditev kolesa
zagotavlja konična opora vsakega vijaka. F

N
amestite kolo na pesto.
F

V
ijake ročno privijte do konca.
F

Č
e je vaše vozilo z njim opremljeno,
s ključem za odstranitev kolesa 1 in z
nasadnim ključem za varnostne vijake 5
nekoliko privijete varnostni vijak.
V primeru okvare

193

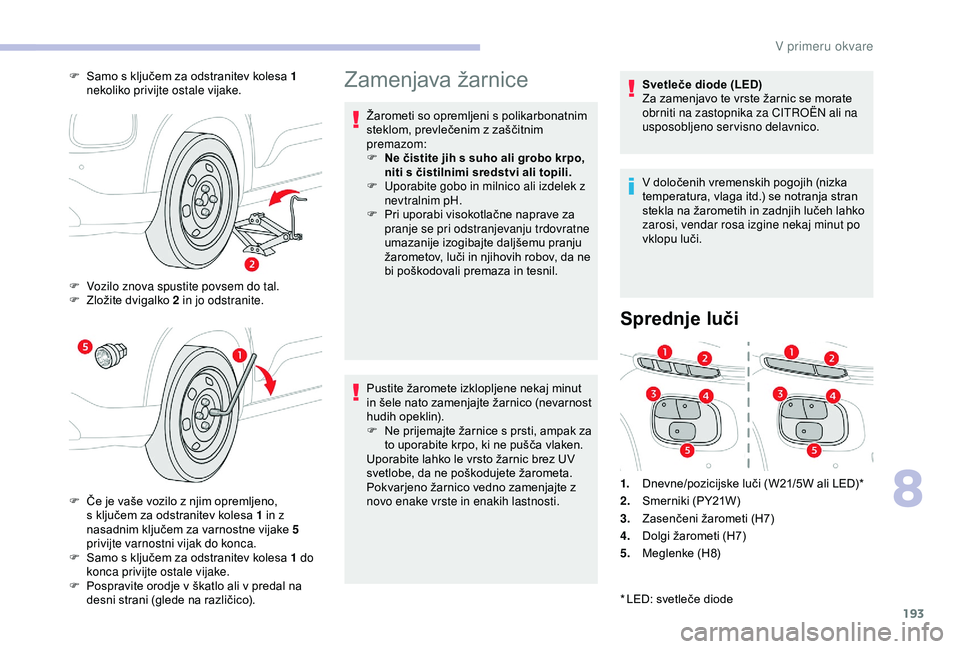

Zamenjava žarnice
Žarometi so opremljeni s polikarbonatnim
steklom, prevlečenim z zaščitnim
premazom:
F
N
e čistite jih s suho ali grobo krpo,
niti s čistilnimi sredstvi ali topili.
F

U
porabite gobo in milnico ali izdelek z
nevtralnim pH.
F

P
ri uporabi visokotlačne naprave za
pranje se pri odstranjevanju trdovratne
umazanije izogibajte daljšemu pranju
žarometov, luči in njihovih robov, da ne
bi poškodovali premaza in tesnil.
Pustite žaromete izklopljene nekaj minut
in šele nato zamenjajte žarnico (nevarnost
hudih opeklin).
F

N
e prijemajte žarnice s prsti, ampak za
to uporabite krpo, ki ne pušča vlaken.
Uporabite lahko le vrsto žarnic brez UV
svetlobe, da ne poškodujete žarometa.
Pokvarjeno žarnico vedno zamenjajte z
novo enake vrste in enakih lastnosti. Svetleče diode (LED)
Za zamenjavo te vrste žarnic se morate
obrniti na zastopnika za CITROËN ali na
usposobljeno servisno delavnico.
V določenih vremenskih pogojih (nizka
temperatura, vlaga itd.) se notranja stran
stekla na žarometih in zadnjih lučeh lahko
zarosi, vendar rosa izgine nekaj minut po
vklopu luči.
Sprednje luči
* LED: svetleče diode 1.
Dnevne/pozicijske luči (W21/5W ali LED)*
2. Smerniki (PY21W)
3. Zasenčeni žarometi (H7)
4. Dolgi žarometi (H7)
5. Meglenke (H8)
F

Č

e je vaše vozilo z njim opremljeno,
s ključem za odstranitev kolesa 1 in z
nasadnim ključem za varnostne vijake 5
privijte varnostni vijak do konca.
F

S

amo s ključem za odstranitev kolesa 1 do
konca privijte ostale vijake.
F
P
ospravite orodje v škatlo ali v predal na
desni strani (glede na različico).
F

S

amo s ključem za odstranitev kolesa 1
nekoliko privijte ostale vijake.
F

V

ozilo znova spustite povsem do tal.
F

Z

ložite dvigalko
2 in jo odstranite.
8
V primeru okvare

194

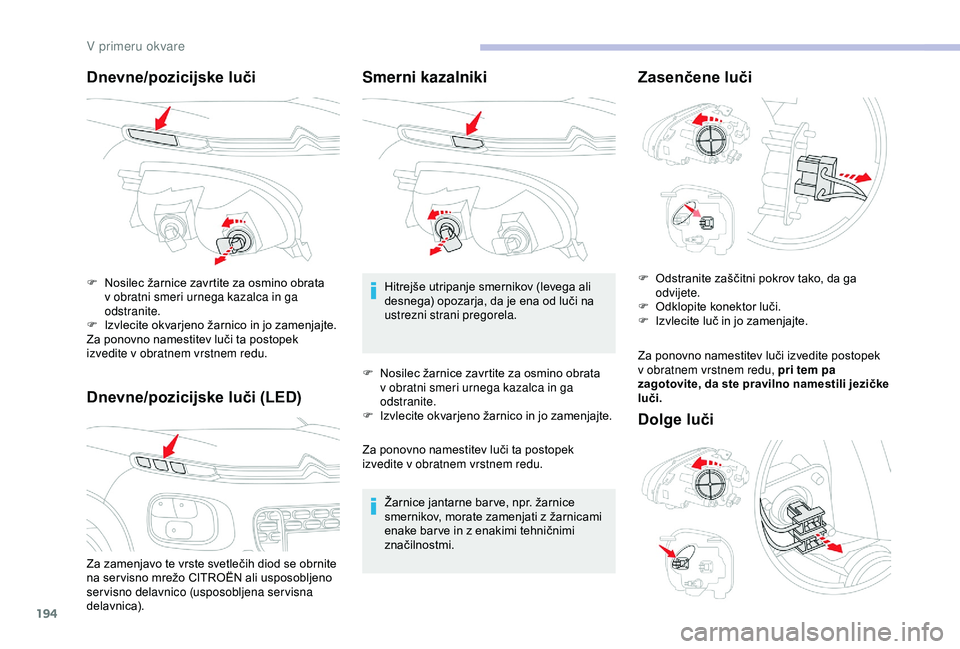

Dnevne/pozicijske luči
Dnevne/pozicijske luči (LED)
Za zamenjavo te vrste svetlečih diod se obrnite
na ser visno mrežo CITROËN ali usposobljeno
servisno delavnico (usposobljena servisna
delavnica). F
N
osilec žarnice zavrtite za osmino obrata
v obratni smeri urnega kazalca in ga
odstranite.
F
I
zvlecite okvarjeno žarnico in jo zamenjajte.
Za ponovno namestitev luči ta postopek
izvedite v obratnem vrstnem redu.
Smerni kazalniki
Hitrejše utripanje smernikov (levega ali
desnega) opozarja, da je ena od luči na
ustrezni strani pregorela.
F

N
osilec žarnice zavrtite za osmino obrata
v obratni smeri urnega kazalca in ga
odstranite.
F

I

zvlecite okvarjeno žarnico in jo zamenjajte.
Za ponovno namestitev luči ta postopek
izvedite v obratnem vrstnem redu.
Žarnice jantarne bar ve, npr. žarnice
smernikov, morate zamenjati z žarnicami
enake bar ve in z enakimi tehničnimi
značilnostmi.
Zasenčene luči
Za ponovno namestitev luči izvedite postopek
v obratnem vrstnem redu, pri tem pa
zagotovite, da ste pravilno namestili jezičke
luči. F
O
dstranite zaščitni pokrov tako, da ga
odvijete.
F
O
dklopite konektor luči.
F
I
zvlecite luč in jo zamenjajte.
Dolge luči
V primeru okvare

195

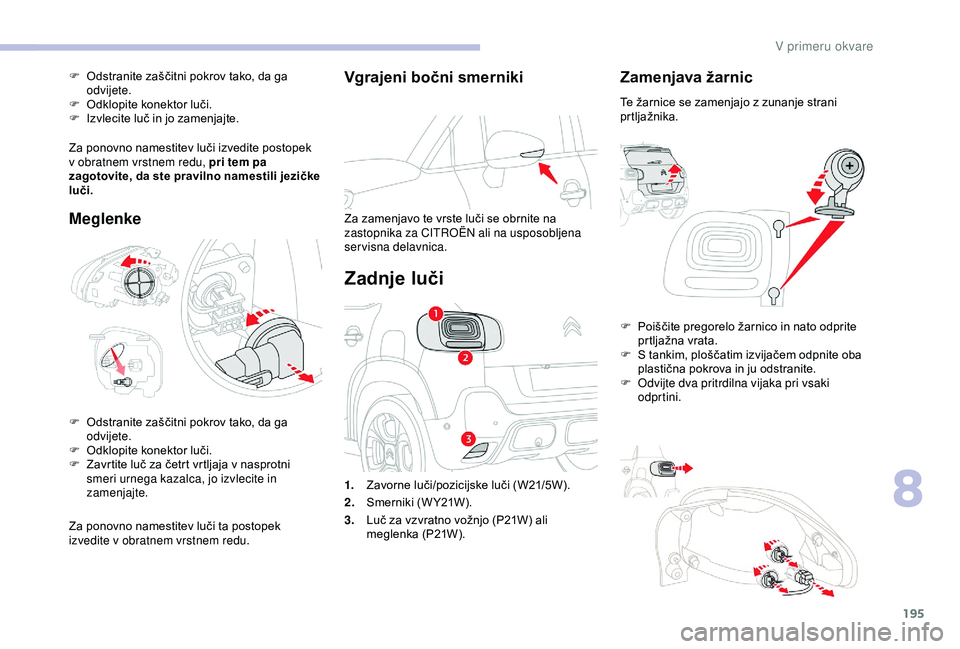

Vgrajeni bočni smerniki
Za zamenjavo te vrste luči se obrnite na
zastopnika za CITROËN ali na usposobljena
servisna delavnica.
Zadnje luči
Zamenjava žarnic
Te žarnice se zamenjajo z zunanje strani
prtljažnika.
1. Zavorne luči/pozicijske luči (W21/5W).
2. Smerniki (W Y21W).
3. Luč za vzvratno vožnjo (P21W) ali
meglenka (P21W). F

P
oiščite pregorelo žarnico in nato odprite
prtljažna vrata.
F

S t
ankim, ploščatim izvijačem odpnite oba
plastična pokrova in ju odstranite.
F

O
dvijte dva pritrdilna vijaka pri vsaki
odprtini.
F

O

dstranite zaščitni pokrov tako, da ga
odvijete.
F
O
dklopite konektor luči.
F

I

zvlecite luč in jo zamenjajte.
Za ponovno namestitev luči izvedite postopek
v obratnem vrstnem redu, pri tem pa
zagotovite, da ste pravilno namestili jezičke
luči.
Meglenke
F Odstranite zaščitni pokrov tako, da ga odvijete.
F

O
dklopite konektor luči.
F

Z
avrtite luč za četrt vrtljaja v nasprotni
smeri urnega kazalca, jo izvlecite in
zamenjajte.
Za ponovno namestitev luči ta postopek
izvedite v obratnem vrstnem redu.
8
V primeru okvare

196

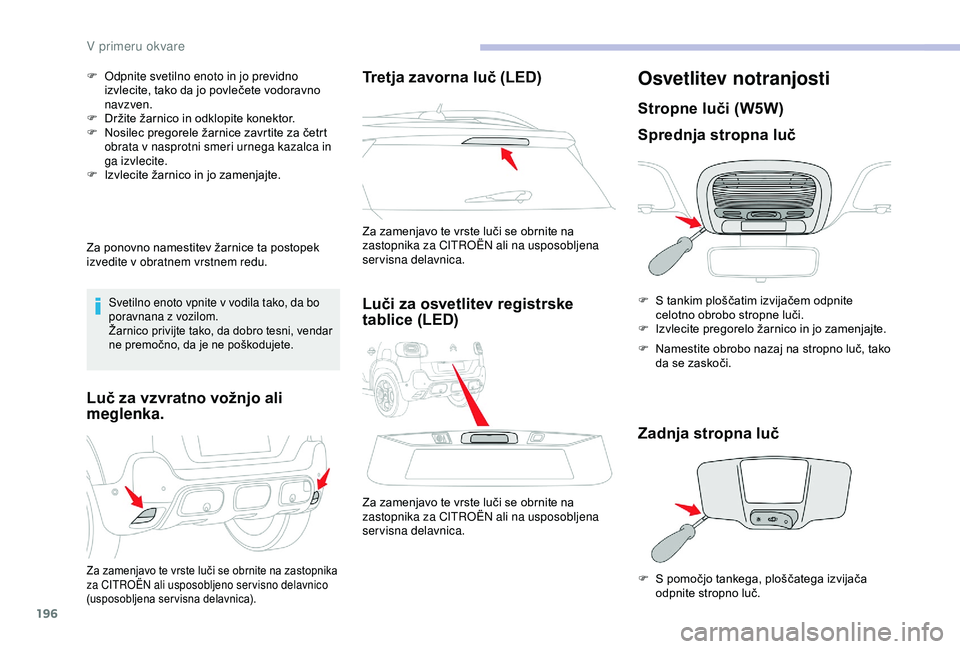

F Odpnite svetilno enoto in jo previdno izvlecite, tako da jo povlečete vodoravno
navzven.
F

D
ržite žarnico in odklopite konektor.
F

N
osilec pregorele žarnice zavrtite za četrt
obrata v nasprotni smeri urnega kazalca in
ga izvlecite.
F

I
zvlecite žarnico in jo zamenjajte.
Za ponovno namestitev žarnice ta postopek
izvedite v obratnem vrstnem redu.
Svetilno enoto vpnite v vodila tako, da bo
poravnana z vozilom.
Žarnico privijte tako, da dobro tesni, vendar
ne premočno, da je ne poškodujete.
Luč za vzvratno vožnjo ali
meglenka.
Za zamenjavo te vrste luči se obrnite na zastopnika
za CITROËN ali usposobljeno servisno delavnico
(usposobljena servisna delavnica).
Tretja zavorna luč (LED)
Za zamenjavo te vrste luči se obrnite na
zastopnika za CITROËN ali na usposobljena
servisna delavnica.
Luči za osvetlitev registrske
tablice (LED)
Za zamenjavo te vrste luči se obrnite na
zastopnika za CITROËN ali na usposobljena
servisna delavnica.
Osvetlitev notranjosti
Stropne luči (W5W)
Sprednja stropna luč
F S tankim ploščatim izvijačem odpnite celotno obrobo stropne luči.
F

I
zvlecite pregorelo žarnico in jo zamenjajte.
Zadnja stropna luč
F S pomočjo tankega, ploščatega izvijača odpnite stropno luč.
F

N
amestite obrobo nazaj na stropno luč, tako
da se zaskoči.
V primeru okvare

197

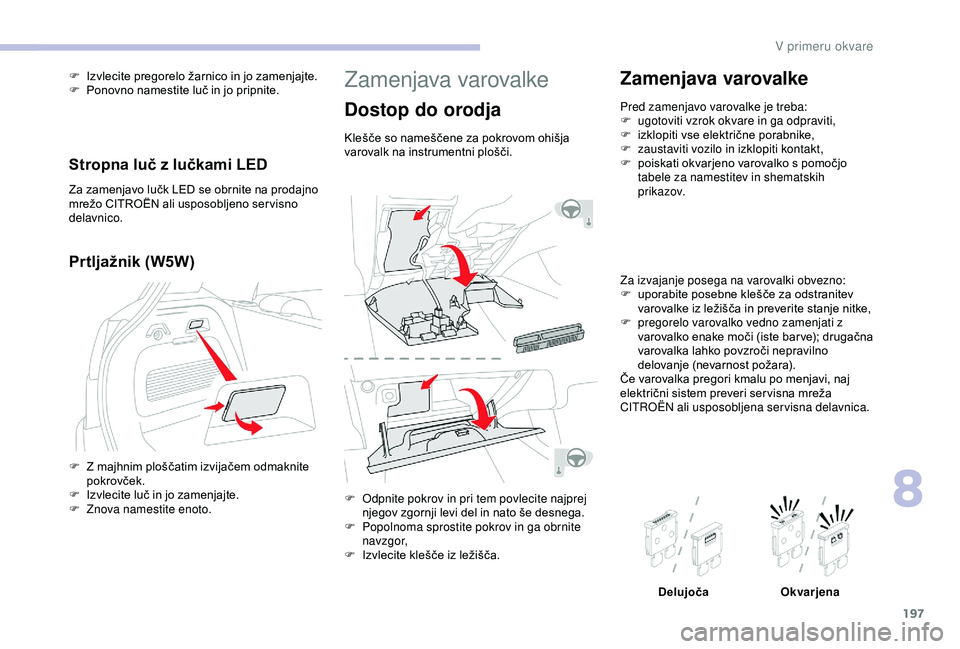

Zamenjava varovalke
Dostop do orodja
Klešče so nameščene za pokrovom ohišja
varovalk na instrumentni plošči.
F
O
dpnite pokrov in pri tem povlecite najprej
njegov zgornji levi del in nato še desnega.
F

P
opolnoma sprostite pokrov in ga obrnite
navzgor,
F

I
zvlecite klešče iz ležišča.
Zamenjava varovalke
Pred zamenjavo varovalke je treba:
F u gotoviti vzrok okvare in ga odpraviti,
F

i
zklopiti vse električne porabnike,
F

z
austaviti vozilo in izklopiti kontakt,
F

p
oiskati okvarjeno varovalko s pomočjo
tabele za namestitev in shematskih
prikazov.
Za izvajanje posega na varovalki obvezno:
F

u
porabite posebne klešče za odstranitev
varovalke iz ležišča in preverite stanje nitke,
F

p
regorelo varovalko vedno zamenjati z
varovalko enake moči (iste bar ve); drugačna
varovalka lahko povzroči nepravilno
delovanje (nevarnost požara).
Če varovalka pregori kmalu po menjavi, naj
električni sistem preveri ser visna mreža
CITROËN ali usposobljena servisna delavnica.
Delujoča Okvarjena
Stropna luč z lučkami LED
Za zamenjavo lučk LED se obrnite na prodajno
mrežo CITROËN ali usposobljeno ser visno
delavnico. F
I
zvlecite pregorelo žarnico in jo zamenjajte.
F
P
onovno namestite luč in jo pripnite.
Prtljažnik (W5W)
F Z majhnim ploščatim izvijačem odmaknite
pokrovček.
F

I
zvlecite luč in jo zamenjajte.
F

Z
nova namestite enoto.
8
V primeru okvare

198

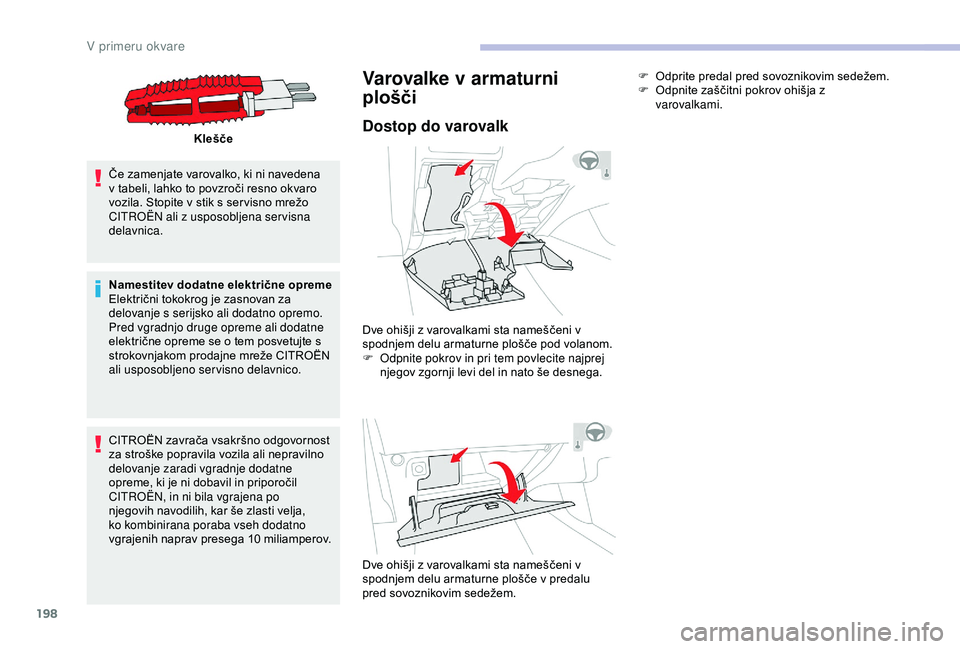

Klešče
Če zamenjate varovalko, ki ni navedena
v tabeli, lahko to povzroči resno okvaro
vozila. Stopite v stik s ser visno mrežo
CITROËN ali z usposobljena servisna
delavnica.
Namestitev dodatne električne opreme
Električni tokokrog je zasnovan za
delovanje s serijsko ali dodatno opremo.
Pred vgradnjo druge opreme ali dodatne
električne opreme se o tem posvetujte s
strokovnjakom prodajne mreže CITROËN
ali usposobljeno servisno delavnico.
CITROËN zavrača vsakršno odgovornost
za stroške popravila vozila ali nepravilno
delovanje zaradi vgradnje dodatne
opreme, ki je ni dobavil in priporočil
CITROËN, in ni bila vgrajena po
njegovih navodilih, kar še zlasti velja,
ko kombinirana poraba vseh dodatno
vgrajenih naprav presega 10
miliamperov.
Varovalke v armaturni
plošči
Dostop do varovalk
Dve ohišji z varovalkami sta nameščeni v
spodnjem delu armaturne plošče pod volanom.
F
O
dpnite pokrov in pri tem povlecite najprej
njegov zgornji levi del in nato še desnega.
Dve ohišji z varovalkami sta nameščeni v
spodnjem delu armaturne plošče v predalu
pred sovoznikovim sedežem. F

O
dprite predal pred sovoznikovim sedežem.
F
O
dpnite zaščitni pokrov ohišja z
varovalkami.
V primeru okvare
