CITROEN C3 AIRCROSS 2019 Upute Za Rukovanje (in Croatian)

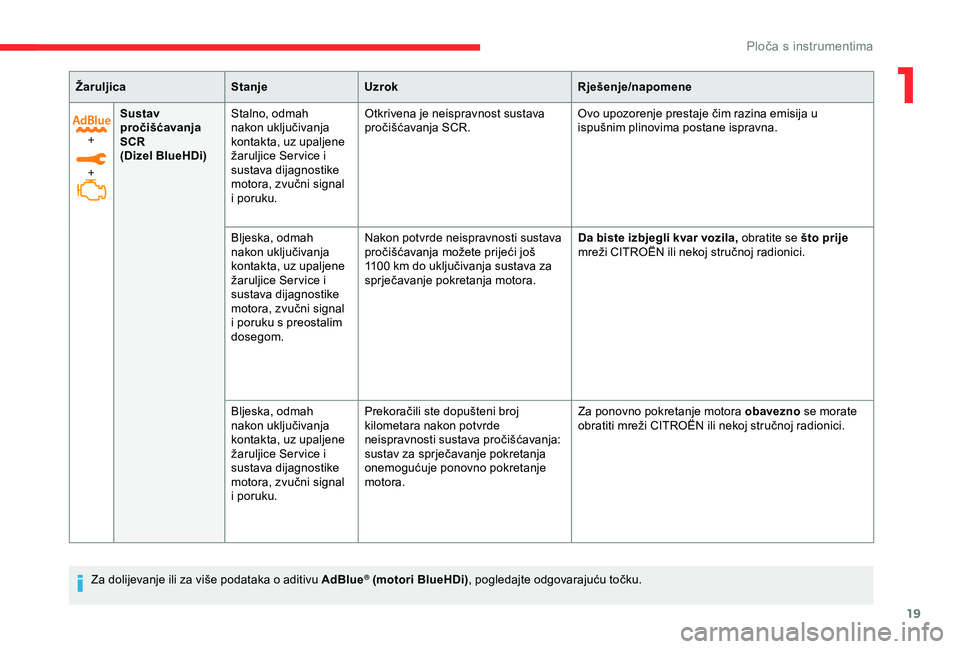

19
+
+Sustav
pročišćavanja
SCR
(Dizel BlueHDi)
Stalno, odmah
nakon uključivanja
kontakta, uz upaljene
žaruljice Ser vice i
sustava dijagnostike
motora, zvučni signal
i poruku. Otkrivena je neispravnost sustava
pročišćavanja SCR.
Ovo upozorenje prestaje čim razina emisija u
ispušnim plinovima postane ispravna.
Bljeska, odmah
nakon uključivanja
kontakta, uz upaljene
žaruljice Ser vice i
sustava dijagnostike
motora, zvučni signal
i poruku s preostalim
dosegom. Nakon potvrde neispravnosti sustava
pročišćavanja možete prijeći još
1100
km do uključivanja sustava za
sprječavanje pokretanja motora. Da biste izbjegli kvar vozila, obratite se što prije
mreži CITROËN ili nekoj stručnoj radionici.
Bljeska, odmah
nakon uključivanja
kontakta, uz upaljene
žaruljice Ser vice i
sustava dijagnostike
motora, zvučni signal
i poruku. Prekoračili ste dopušteni broj
kilometara nakon potvrde
neispravnosti sustava pročišćavanja:
sustav za sprječavanje pokretanja
onemogućuje ponovno pokretanje
motora.
Za ponovno pokretanje motora obavezno
se morate
obratiti mreži CITROËN ili nekoj stručnoj radionici.
Za dolijevanje ili za više podataka o aditivu AdBlue
® (motori BlueHDi) , pogledajte odgovarajuću točku.
Žaruljica
StanjeUzrok Rješenje/napomene
1

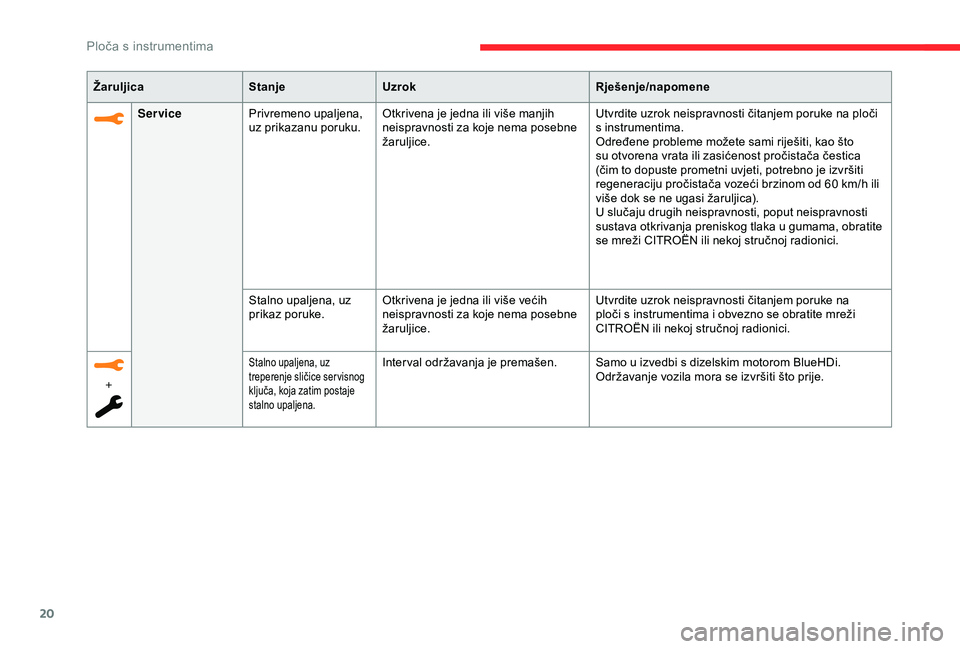

Ploča s instrumentima

20
ŽaruljicaStanjeUzrok Rješenje/napomene
Service Privremeno upaljena,
uz prikazanu poruku. Otkrivena je jedna ili više manjih
neispravnosti za koje nema posebne
žaruljice. Utvrdite uzrok neispravnosti čitanjem poruke na ploči
s instrumentima.
Određene probleme možete sami riješiti, kao što
su otvorena vrata ili zasićenost pročistača čestica
(čim to dopuste prometni uvjeti, potrebno je izvršiti
regeneraciju pročistača vozeći brzinom od 60
km/h ili
više dok se ne ugasi žaruljica).
U slučaju drugih neispravnosti, poput neispravnosti
sustava otkrivanja preniskog tlaka u gumama, obratite
se mreži CITROËN ili nekoj stručnoj radionici.
Stalno upaljena, uz
prikaz poruke. Otkrivena je jedna ili više većih
neispravnosti za koje nema posebne
žaruljice. Utvrdite uzrok neispravnosti čitanjem poruke na
ploči s instrumentima i obvezno se obratite mreži
CITROËN ili nekoj stručnoj radionici.
+
Stalno upaljena, uz
treperenje sličice servisnog
ključa, koja zatim postaje
stalno upaljena.Inter val održavanja je premašen. Samo u izvedbi s dizelskim motorom BlueHDi. Održavanje vozila mora se izvršiti što prije.
Ploča s instrumentima

21

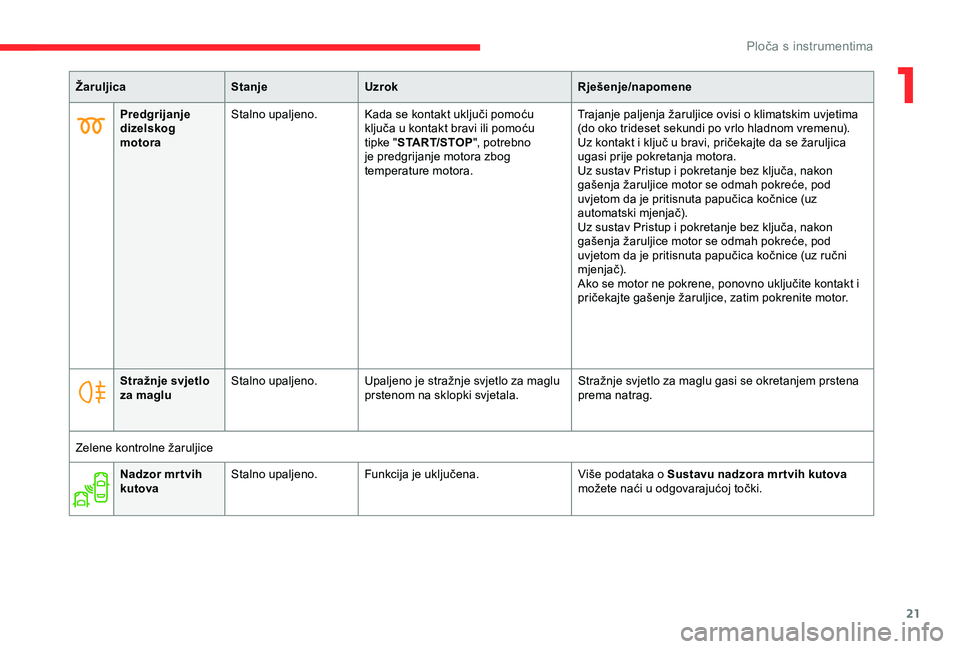

ŽaruljicaStanjeUzrok Rješenje/napomene
Predgrijanje
dizelskog
motora Stalno upaljeno.
Kada se kontakt uključi pomoću
ključa u kontakt bravi ili pomoću
tipke "START/STOP ", potrebno
je predgrijanje motora zbog
temperature motora. Trajanje paljenja žaruljice ovisi o klimatskim uvjetima
(do oko trideset sekundi po vrlo hladnom vremenu).
Uz kontakt i ključ u bravi, pričekajte da se žaruljica
ugasi prije pokretanja motora.
Uz sustav Pristup i pokretanje bez ključa, nakon
gašenja žaruljice motor se odmah pokreće, pod
uvjetom da je pritisnuta papučica kočnice (uz
automatski mjenjač).
Uz sustav Pristup i pokretanje bez ključa, nakon
gašenja žaruljice motor se odmah pokreće, pod
uvjetom da je pritisnuta papučica kočnice (uz ručni
mjenjač).
Ako se motor ne pokrene, ponovno uključite kontakt i
pričekajte gašenje žaruljice, zatim pokrenite motor.
Stražnje svjetlo
za maglu Stalno upaljeno.
Upaljeno je stražnje svjetlo za maglu
prstenom na sklopki svjetala. Stražnje svjetlo za maglu gasi se okretanjem prstena
prema natrag.
Zelene kontrolne žaruljice Nadzor mr tvih
kutova Stalno upaljeno.
Funkcija je uključena. Više podataka o Sustavu nadzora mr tvih kutova
možete naći u odgovarajućoj točki.
1

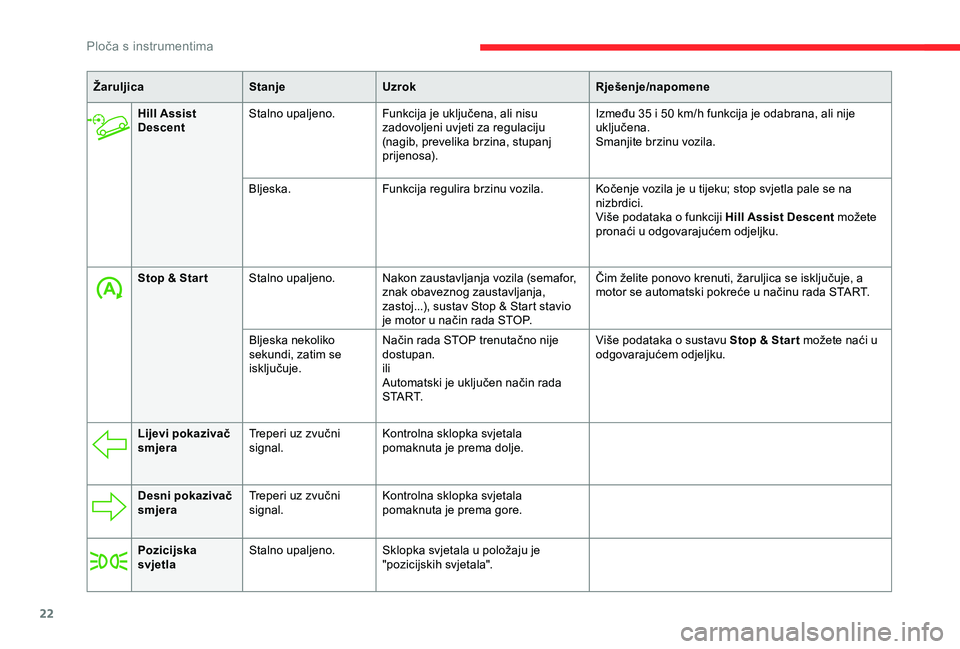

Ploča s instrumentima

22
Hill Assist
DescentStalno upaljeno.
Funkcija je uključena, ali nisu
zadovoljeni uvjeti za regulaciju
(nagib, prevelika brzina, stupanj
prijenosa). Između 35 i 50
km/h funkcija je odabrana, ali nije
uključena.
Smanjite brzinu vozila.
Bljeska. Funkcija regulira brzinu vozila. Kočenje vozila je u tijeku; stop svjetla pale se na
nizbrdici.
Više podataka o funkciji Hill Assist Descent možete
pronaći u odgovarajućem odjeljku.
Stop & Star t Stalno upaljeno. Nakon zaustavljanja vozila (semafor,
znak obaveznog zaustavljanja,
zastoj...), sustav Stop & Start stavio
je motor u način rada STOP. Čim želite ponovo krenuti, žaruljica se isključuje, a
motor se automatski pokreće u načinu rada START.
Bljeska nekoliko
sekundi, zatim se
isključuje. Način rada STOP trenutačno nije
dostupan.
ili
Automatski je uključen način rada
S TA R T. Više podataka o sustavu Stop & Star t možete naći u
odgovarajućem odjeljku.
Žaruljica
StanjeUzrok Rješenje/napomene
Lijevi pokazivač
smjera Treperi uz zvučni
signal. Kontrolna sklopka svjetala
pomaknuta je prema dolje.
Desni pokazivač
smjera Treperi uz zvučni
signal. Kontrolna sklopka svjetala
pomaknuta je prema gore.
Pozicijska
svjetla Stalno upaljeno.
Sklopka svjetala u položaju je
"pozicijskih svjetala".
Ploča s instrumentima

23
Duga svjetlaStalno. Sklopku svjetla povukli ste prema
sebi. Povucite sklopku za povratak na kratko svjetlo.
Žaruljica
StanjeUzrok Rješenje/napomene
Prednja svjetla
za maglu Stalno.
Prednja svjetla za maglu upaljena su
putem prstena na sklopki svjetala. Okrenite prsten na sklopki svjetala prema natrag za
gašenje svjetala za maglu.
Automatski rad
brisača Stalno upaljeno.
Sklopka brisača je pritisnuta prema
dolje.
Uključen je automatski rad brisača
vjetrobrana. Za isključivanje automatskog rada brisača ponovno
pritisnite sklopku brisača prema dolje ili je postavite u
neki drugi položaj.
+
ili Automatska
duga svjetla
Stalno svijetli.
Funkcija je uključena u izborniku
Voz ilo/ Vož nja na taktilni tablet.
Sklopka svjetala je u položaju
"AUTO ". Kamera smještena na vrhu vjetrobrana upravlja
prebacivanjem s dugih na kratka svjetla, ovisno o
vanjskom svjetlu i uvjetima u prometu.
Više informacija o Automatska duga svjetla
potražite u odgovarajućem odjeljku.
Kratka svjetla Stalno upaljeno. Sklopka svjetala je u položaju
"kratkog svjetla".
Plave kontrolne žaruljice
1

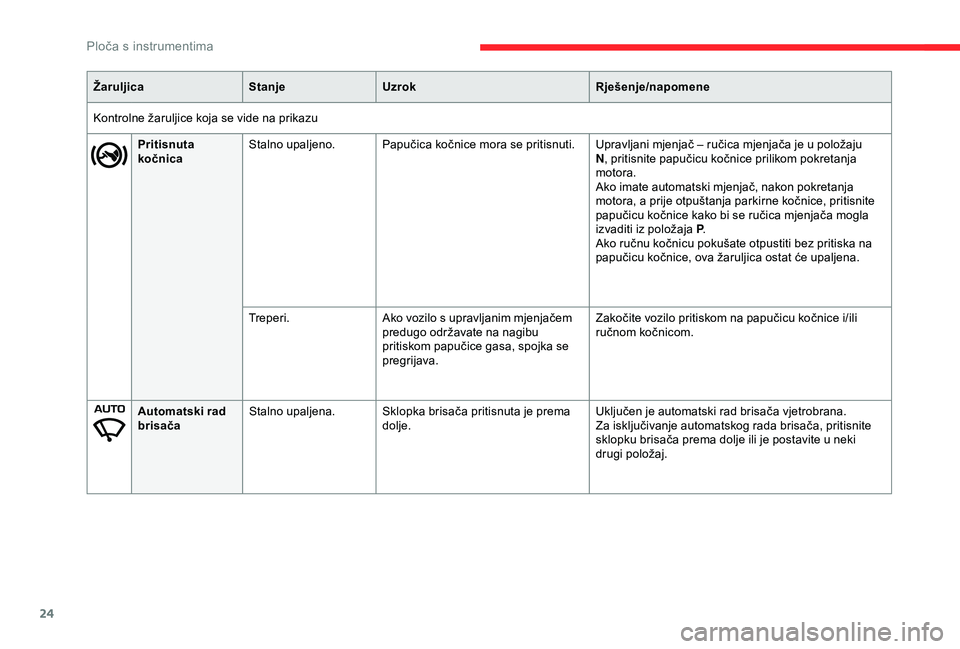

Ploča s instrumentima

24
ŽaruljicaStanjeUzrok Rješenje/napomene
Kontrolne žaruljice koja se vide na prikazu Pritisnuta
kočnica Stalno upaljeno.
Papučica kočnice mora se pritisnuti. Upravljani mjenjač – ručica mjenjača je u položaju
N, pritisnite papučicu kočnice prilikom pokretanja
motora.
Ako imate automatski mjenjač, nakon pokretanja
motora, a prije otpuštanja parkirne kočnice, pritisnite
papučicu kočnice kako bi se ručica mjenjača mogla
izvaditi iz položaja P .
Ako ručnu kočnicu pokušate otpustiti bez pritiska na
papučicu kočnice, ova žaruljica ostat će upaljena.
Treperi. Ako vozilo s upravljanim mjenjačem
predugo održavate na nagibu
pritiskom papučice gasa, spojka se
pregrijava. Zakočite vozilo pritiskom na papučicu kočnice i/ili
ručnom kočnicom.
Automatski rad
brisača Stalno upaljena.
Sklopka brisača pritisnuta je prema
dolje. Uključen je automatski rad brisača vjetrobrana.
Za isključivanje automatskog rada brisača, pritisnite
sklopku brisača prema dolje ili je postavite u neki
drugi položaj.

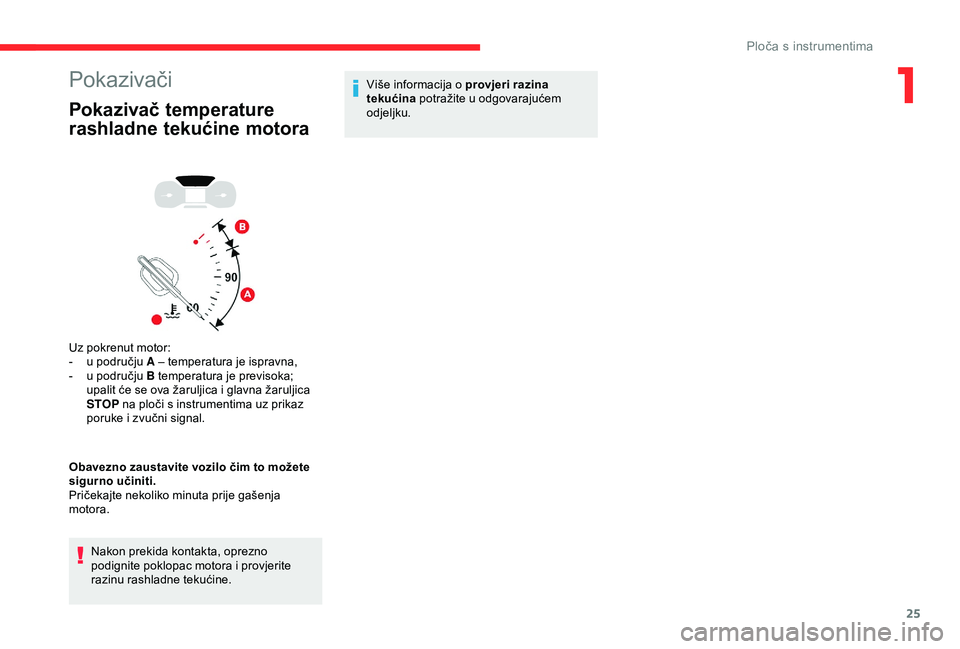

Ploča s instrumentima

25
Pokazivači
Pokazivač temperature
rashladne tekućine motora
Uz pokrenut motor:
- u p odručju A – temperatura je ispravna,
-

u p
odručju B temperatura je previsoka;
upalit će se ova žaruljica i glavna žaruljica
STOP na ploči s instrumentima uz prikaz
poruke i zvučni signal.
Obavezno zaustavite vozilo čim to možete
sigurno učiniti.
Pričekajte nekoliko minuta prije gašenja
motora. Nakon prekida kontakta, oprezno
podignite poklopac motora i provjerite
razinu rashladne tekućine. Više informacija o provjeri razina
tekućina
potražite u odgovarajućem
odjeljku.
1
Ploča s instrumentima

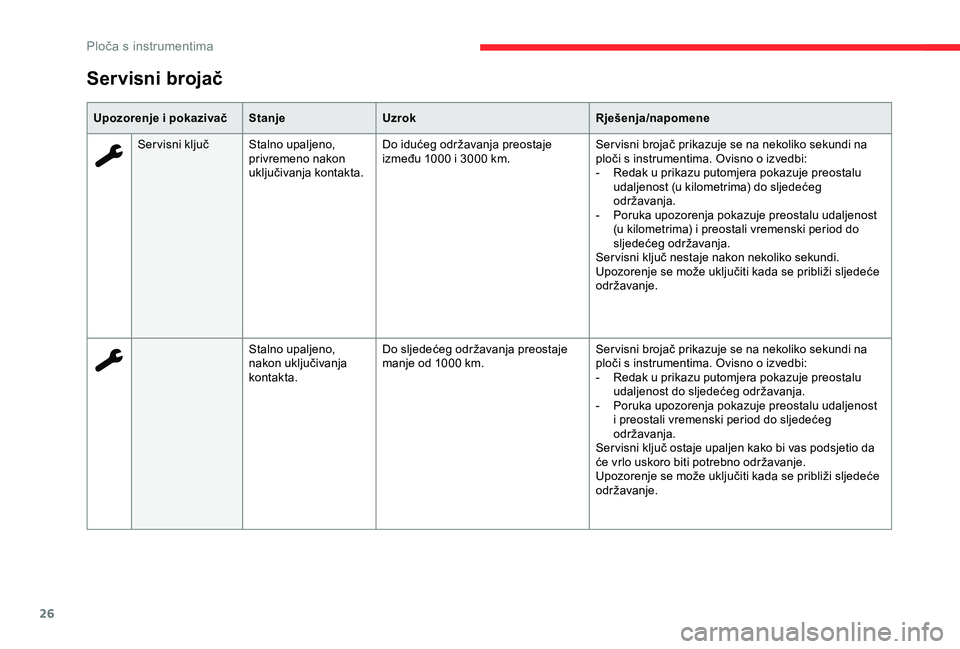

26
Upozorenje i pokazivačStanjeUzrok Rješenja/napomene
Ser visni ključ Stalno upaljeno, privremeno nakon
uključivanja kontakta. Do idućeg održavanja preostaje
između 1000 i 3000 km.
Ser visni brojač prikazuje se na nekoliko sekundi na
ploči s instrumentima. Ovisno o izvedbi:
-

R
edak u prikazu putomjera pokazuje preostalu
udaljenost (u kilometrima) do sljedećeg
održavanja.
-

P
oruka upozorenja pokazuje preostalu udaljenost
(u kilometrima) i preostali vremenski period do
sljedećeg održavanja.
Ser visni ključ nestaje nakon nekoliko sekundi.
Upozorenje se može uključiti kada se približi sljedeće
održavanje.
Stalno upaljeno,
nakon uključivanja
kontakta. Do sljedećeg održavanja preostaje
manje od 1000
km.Ser visni brojač prikazuje se na nekoliko sekundi na
ploči s instrumentima. Ovisno o izvedbi:
-

R
edak u prikazu putomjera pokazuje preostalu
udaljenost do sljedećeg održavanja.
-

P
oruka upozorenja pokazuje preostalu udaljenost
i preostali vremenski period do sljedećeg
održavanja.
Ser visni ključ ostaje upaljen kako bi vas podsjetio da
će vrlo uskoro biti potrebno održavanje.
Upozorenje se može uključiti kada se približi sljedeće
održavanje.
Servisni brojač

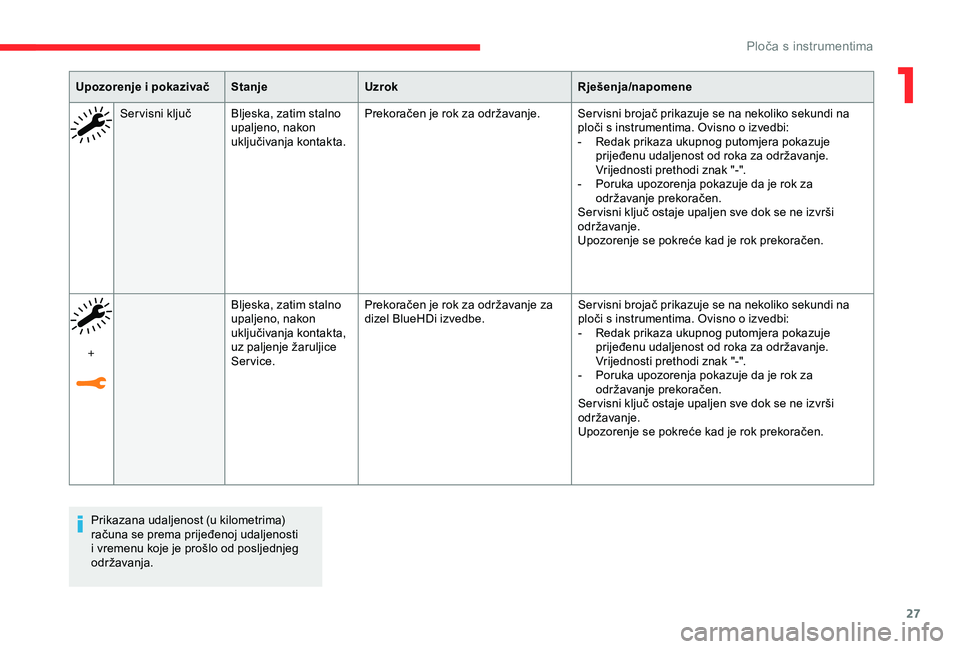

Ploča s instrumentima

27
Prikazana udaljenost (u kilometrima)
računa se prema prijeđenoj udaljenosti
i vremenu koje je prošlo od posljednjeg
održavanja.
Upozorenje i pokazivač
StanjeUzrok Rješenja/napomene
Ser visni ključ Bljeska, zatim stalno upaljeno, nakon
uključivanja kontakta. Prekoračen je rok za održavanje. Ser visni brojač prikazuje se na nekoliko sekundi na
ploči s instrumentima. Ovisno o izvedbi:
-
R
edak prikaza ukupnog putomjera pokazuje
prijeđenu udaljenost od roka za održavanje.
Vrijednosti prethodi znak "-".
-
P
oruka upozorenja pokazuje da je rok za
održavanje prekoračen.
Ser visni ključ ostaje upaljen sve dok se ne izvrši
održavanje.
Upozorenje se pokreće kad je rok prekoračen.
+ Bljeska, zatim stalno
upaljeno, nakon
uključivanja kontakta,
uz paljenje žaruljice
Service.Prekoračen je rok za održavanje za
dizel BlueHDi izvedbe.
Ser visni brojač prikazuje se na nekoliko sekundi na
ploči s instrumentima. Ovisno o izvedbi:
-
R
edak prikaza ukupnog putomjera pokazuje
prijeđenu udaljenost od roka za održavanje.
Vrijednosti prethodi znak "-".
-
P
oruka upozorenja pokazuje da je rok za
održavanje prekoračen.
Ser visni ključ ostaje upaljen sve dok se ne izvrši
održavanje.
Upozorenje se pokreće kad je rok prekoračen.
1

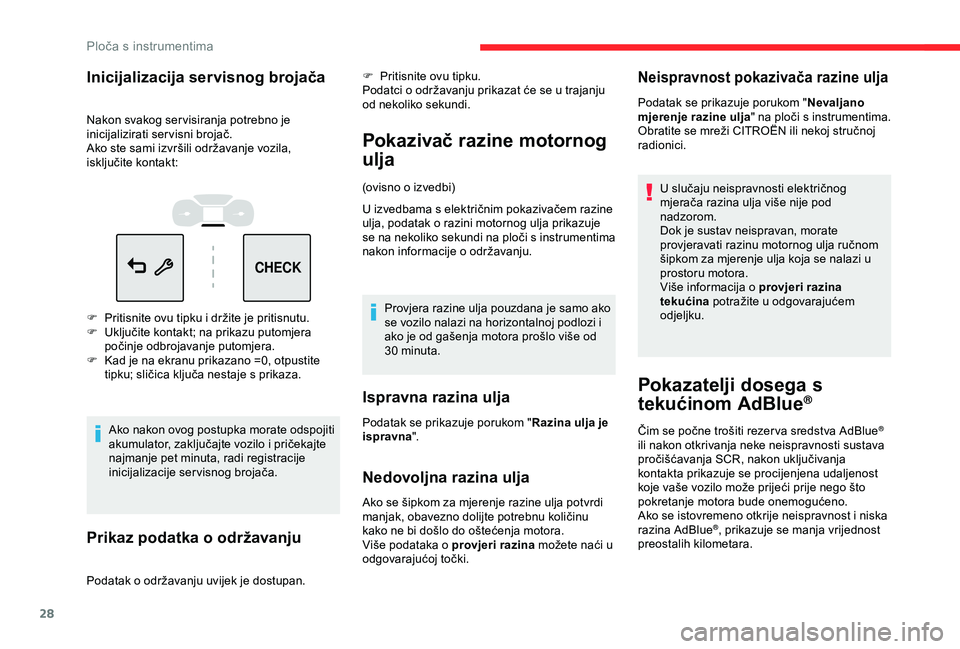

Ploča s instrumentima

28
CHECK
Inicijalizacija servisnog brojača
Nakon svakog ser visiranja potrebno je
inicijalizirati servisni brojač.
Ako ste sami izvršili održavanje vozila,
isključite kontakt:
F
P
ritisnite ovu tipku i držite je pritisnutu.
F

U
ključite kontakt; na prikazu putomjera
počinje odbrojavanje putomjera.
F

K
ad je na ekranu prikazano =0, otpustite
tipku; sličica ključa nestaje s prikaza.
Ako nakon ovog postupka morate odspojiti
akumulator, zaključajte vozilo i pričekajte
najmanje pet minuta, radi registracije
inicijalizacije servisnog brojača.
Prikaz podatka o održavanju
Podatak o održavanju uvijek je dostupan. F
P
ritisnite ovu tipku.
Podatci o održavanju prikazat će se u trajanju
od nekoliko sekundi.
Pokazivač razine motornog
ulja
(ovisno o izvedbi)
U izvedbama s električnim pokazivačem razine
ulja, podatak o razini motornog ulja prikazuje
se na nekoliko sekundi na ploči s instrumentima
nakon informacije o održavanju.
Provjera razine ulja pouzdana je samo ako
se vozilo nalazi na horizontalnoj podlozi i
ako je od gašenja motora prošlo više od
30
minuta.
Ispravna razina ulja
Nedovoljna razina ulja
Ako se šipkom za mjerenje razine ulja potvrdi
manjak, obavezno dolijte potrebnu količinu
kako ne bi došlo do oštećenja motora.
Više podataka o provjeri razina možete naći u
odgovarajućoj točki.
Neispravnost pokazivača razine ulja
U slučaju neispravnosti električnog
mjerača razina ulja više nije pod
nadzorom.
Dok je sustav neispravan, morate
provjeravati razinu motornog ulja ručnom
šipkom za mjerenje ulja koja se nalazi u
prostoru motora.
Više informacija o provjeri razina
tekućina potražite u odgovarajućem
odjeljku.
Pokazatelji dosega s
tekućinom AdBlue®
Čim se počne trošiti rezer va sredstva AdBlue®
ili nakon otkrivanja neke neispravnosti sustava
pročišćavanja SCR, nakon uključivanja
kontakta prikazuje se procijenjena udaljenost
koje vaše vozilo može prijeći prije nego što
pokretanje motora bude onemogućeno.
Ako se istovremeno otkrije neispravnost i niska
razina AdBlue
®, prikazuje se manja vrijednost
preostalih kilometara.
Podatak se prikazuje porukom "
Razina ulja je
ispravna ". Podatak se prikazuje porukom "
Nevaljano
mjerenje razine ulja " na ploči s instrumentima.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Ploča s instrumentima
