CITROEN C3 PICASSO 2012 Instructieboekjes (in Dutch)

9
RIJDEN

Overgang naar de START-stand

Het controlelampje "ECO"
gaat
uit en de motor wordt automa-
tisch gestart (gestuurde hand-
geschakelde versnellingsbak)
:


- met de selectiehendel in de stand A

of M
, wanneer u het rempedaal los-
laat,

- met de selectiehendel in de stand
N
en het rempedaal niet ingetrapt,
wanneer u de selectiehendel in de
stand A
of M
zet,

- of wanneer u de achteruitversnelling
inschakelt.

Bijzonderheden: automatisch
activeren van de START-stand
Uit veiligheids- of comfortoverwegingen
kan de START-stand automatisch wor-
den geactiveerd als:


- het bestuurderportier wordt geopend,

- de veiligheidsgordel van de bestuur-
der wordt losgemaakt,

- de snelheid van de auto hoger is dan
11 km/h (EGS-versnellingsbak),

- er bepaalde bijzondere omstandig-
heden zijn (laadtoestand accu, mo-
tortemperatuur, rembekrachtiging,
instelling airconditioning...).
Het controlelampje "ECO"

knippert een paar seconden en
gaat vervolgens uit.

Dat onder deze omstandigheden de
START-stand wordt geactiveerd, is
volkomen normaal.




Uitschakelen

U kunt deze functie op elk willekeurig
moment uitschakelen door de schake-
laar "ECO OFF"
in te drukken.
Het controlelampje in de schakelaar
gaat branden en er verschijnt een mel-
ding op het display.

Als het systeem in de STOP-stand
wordt uitgeschakeld, dan wordt
de motor direct weer gestart.



Inschakelen

Druk nogmaals op de schakelaar
"ECO OFF"
.
Het systeem is dan weer ingeschakeld;
het controlelampje in de schakelaar
gaat uit en er wordt een melding op het
display weergegeven.

Het systeem wordt automatisch
ingeschakeld zodra u het con-
tact opnieuw aanzet.

9
120
RIJDEN

Storingen

Bij een storing in het systeem gaat het
controlelampje in de schakelaar "ECO
OFF"
knipperen en vervolgens con-
stant branden.
Laat het systeem controleren door het
CITROËN-netwerk of door een gekwa-
lifi ceerde werkplaats.
Als er in de STOP-stand een storing
zou optreden, kan het zijn dat de motor
niet meer wil aanslaan of direct afslaat.
Zet in dat geval het contact af en start
de auto dan met behulp van de sleutel.
Schakel omwille van de veilig-
heid het Stop & Start-systeem
altijd uit als u handelingen onder
de motorkap wilt uitvoeren.

Dit systeem heeft specifi eke kenmer-
ken en maakt gebruik van een speciale
accu (raadpleeg voor meer informatie
het CITROËN-netwerk of een gekwali-
fi ceerde werkplaats).
Het gebruik van een andere dan de
door CITROËN voorgeschreven accu's
kan leiden tot storingen in het systeem.

Het Stop & Start-systeem maakt
gebruik van geavanceerde tech-
nologie. Laat eventuele werkzaam-
heden aan dit type accu uitvoeren
door het CITROËN-netwerk of door
een gekwalifi ceerde werkplaats.

9
121
RIJDEN
SNELHEIDSBEGRENZER
De snelheidsbegrenzer voorkomt dat
de auto de door de bestuurder ingestel-
de maximumsnelheid overschrijdt.
Als de ingestelde maximumsnelheid is
bereikt, heeft het dieper intrappen van
het gaspedaal geen effect.
De bediening van de snelheidsbegren-
zer is ondergebracht in de hendel A
.


1.
Knop voor het selecteren van de
snelheidsbegrenzer

2.
Toets voor het verlagen van de inge-
stelde snelheid

3.
Toets voor het verhogen van de in-
gestelde snelheid

4.
Toets voor het in-/uitschakelen van
de snelheidsbegrenzer
De informatie van de snelheidsbegren-
zer wordt weergegeven op het display
van het instrumentenpaneel.

5.
Snelheidsbegrenzer AAN/UIT

6.
Snelheidsbegrenzer geselecteerd

7.
Ingestelde snelheid
Stuurkolomschakelaars
Weergave op het display

Bij het gebruik van de snelheids-
begrenzer moet de bestuurder te
allen tijde de snelheidslimiet in
acht nemen, zijn aandacht op het
verkeer blijven vestigen en zijn
verantwoordelijkheid nemen. Het inschakelen
van de snelheidsbe-
grenzer geschiedt handmatig: de inge-
stelde snelheid dient minimaal 30 km/h
te bedragen.
Het uitschakelen
van de snelheidsbe-
grenzer geschiedt eveneens handmatig
met de hendel.
Door het gaspedaal tot voorbij het zwa-
re punt in te trappen, kan de ingestelde
snelheid tijdelijk worden overschreden.
Als het gaspedaal vervolgens gelei-
delijk weer wordt losgelaten en de
wagensnelheid onder de ingestelde
maximumsnelheid komt, wordt de snel-
heidsbegrenzer weer geactiveerd.
De ingestelde maximumsnelheid blijft
na het afzetten van het contact opge-
slagen in het geheugen.

9
122
RIJDEN
Bij een steile afdaling of bij het
krachtig intrappen van het gaspe-
daal kan de snelheidsbegrenzer
niet voorkomen dat de ingestelde
snelheid wordt overschreden.
Om te voorkomen dat de peda-
len blijven hangen:


- controleer of de mat goed op
zijn plaats ligt,

- leg nooit meerdere matten
op elkaar.

Programmeren



)
Draai de knop 1
in de stand
"LIMIT"
: de snelheidsbegrenzer
is geselecteerd, maar nog niet in-
geschakeld (PAUSE).
Er kan een snelheid worden ingesteld
zonder de begrenzer in te schakelen.

Overschrijden van de ingestelde snelheid

Als het gaspedaal met kracht
wordt ingetrapt, tot voorbij het
zware punt
, wordt de begrenzer tijdelijk uitgeschakeld en
gaat de ingestelde snelheid op het display knipperen.
Als het gaspedaal geleidelijk wordt ingetrapt, wordt de snel-
heid niet verhoogd.



Het knipperen van de ingestelde snelheid stopt automatisch
als het gaspedaal wordt losgelaten.


Uitschakelen van de snelheidsbegrenzer



)
Draai de knop 1
in de stand "0"
: de selectie van de snel-
heidsbegrenzer wordt ongedaan gemaakt. Op het dis-
play wordt weer de kilometerteller weergegeven.



Storing

In het geval van een storing in de snel-
heidsbegrenzer wordt de ingestelde
snelheid gewist en knipperen de streep-
jes op het display.
Laat het systeem controleren door het
CITROËN-netwerk of een gekwalifi -
ceerde werkplaats.


)
Stel de snelheid in door op de toets 2
of 3
te drukken
(bijv.: 90 km/h).
U kunt de ingestelde snelheid vervolgens wijzigen met de
toetsen 2
en 3
:


- +/- 1 km = kort indrukken,

- +/- 5 km = lang indrukken,

- +/- in stappen van 5 km = ingedrukt houden.


)

Inschakelen van de snelheidsbegrenzer: druk op de toets 4
.


)
Uitschakelen van de snelheidsbegrenzer: druk nogmaals
op de toets 4
: het uitschakelen wordt bevestigd op het
display (PAUSE).

)
Weer inschakelen van de snelheidsbegrenzer: druk nog-
maals op de toets 4
.

9
123
RIJDEN
SNELHEIDSREGELAAR
Met behulp van de snelheidsregelaar
kan de bestuurder met een ingestelde
constante snelheid rijden zonder gas te
hoeven geven.
Het inschakelen
van de snelheidsrege-
laar geschiedt handmatig. Om de snel-
heidsregelaar te kunnen inschakelen,
moet de ingestelde snelheid minimaal
40 km/h bedragen en moet de vierde
versnelling zijn ingeschakeld.
De bediening van de snelheidsregelaar
is geïntegreerd in de hendel A
. De informatie van de snelheidsregelaar
wordt weergegeven op het display van
het instrumentenpaneel.

Weergave op het display

Bij het gebruik van de snelheids-
regelaar moet de bestuurder te
allen tijde de snelheidslimiet in
acht nemen, zijn aandacht op het
verkeer blijven vestigen en zijn
verantwoordelijkheid nemen. Het uitschakelen
van de snelheids-
regelaar geschiedt handmatig met de
hendel, door het rem- of koppelingspe-
daal in te trappen of om veiligheidsre-
denen door activering van het ESP.
Door het gaspedaal in te trappen, kan
de ingestelde snelheid tijdelijk worden
overschreden.
Om weer terug te keren naar de inge-
stelde snelheid is het voldoende het
gaspedaal los te laten.
Na het afzetten van het contact worden
alle ingestelde snelheden gewist.

1.
Knop voor het selecteren van de
snelheidsregelaar

2.
Toets voor het programmeren van
een snelheid en het verlagen van de
ingestelde snelheid

3.
Toets voor het programmeren van
een snelheid en het verhogen van
de ingestelde snelheid

4.
Toets voor het uitschakelen / hervat-
ten van de snelheidsregeling
5.
Snelheidsregelaar uitgeschakeld /
ingeschakeld

6.
Snelheidsregelaar geselecteerd

7.
Ingestelde snelheid

9
124
RIJDEN
Let tijdens het gebruik van de
snelheidsregelaar op wanneer
u de snelheid met de toetsen in-
stelt; dit kan een plotselinge ver-
andering van de wagensnelheid
veroorzaken.
Gebruik de snelheidsregelaar
niet op gladde wegen of bij zeer
druk verkeer.
Bij een steile afdaling kan de
snelheidsregelaar niet voorko-
men dat de ingestelde snelheid
wordt overschreden.
Om te voorkomen dat de peda-
len blijven hangen:


- controleer of de mat goed op
zijn plaats ligt,

- leg nooit verscheidene mat-
ten op elkaar.

Programmeren



)
Draai de knop 1
in de stand
"CRUISE"
: de snelheidsregelaar
is geselecteerd, maar nog niet in-
geschakeld (PAUZE).

Overschrijden van de ingestelde snelheid

Als de ingestelde snelheid wordt overschreden, gaat de in-
gestelde snelheid op het display knipperen.
Het knipperen van de ingestelde snelheid stopt automatisch
als de snelheid weer is gedaald tot de ingestelde snelheid.


Uitschakelen van de functie



)
Draai de knop 1
in de stand "0"
: de selectie van de snel-
heidsregelaar wordt ongedaan gemaakt. Op het display
wordt weer de kilometerteller weergegeven.



Storing

In het geval van een storing in de snel-
heidsregelaar wordt de ingestelde snel-
heid gewist en knipperen de streepjes
op het display.
Laat het systeem controleren door het
CITROËN-netwerk of door een gekwa-
lifi ceerde werkplaats.
)
Stel de snelheid in door de wa-
gensnelheid op het gewenste ni-
veau te brengen en vervolgens op
de toets 2
of 3
te drukken (bijv.:
110 km/h).


)
Uitschakelen van de snelheidsregelaar: druk op de
toets 4:
het uitschakelen wordt bevestigd op het display
(PAUSE).

)
Weer inschakelen van de snelheidsregelaar: druk nog-
maals op de toets 4
.

U kunt de ingestelde snelheid vervolgens wijzigen met de
toetsen 2
en 3
:


- +/- 1 km = kort indrukken,

- +/- 5 km = lang indrukken,

- +/- in stappen van 5 km = ingedrukt houden.

9
RIJDEN
PARKEERHULP ACHTER
Dit systeem bestaat uit vier ultrasoon-
sensoren die zijn aangebracht in de
achterbumper.
Het systeem waarschuwt de bestuurder
voor elk obstakel (persoon, auto, boom,
hek, …) dat zich achter de auto bevindt.

Het waarschuwt u echter niet voor ob-
jecten die zich direct onder de bumper
bevinden.
Paaltjes, pionnen bij wegwerk-
zaamheden of gelijksoortige
voorwerpen worden waargeno-
men bij aanvang van de manoeu-
vre, maar niet meer wanneer de
auto te dicht genaderd is.
Inschakelen

Het systeem wordt ingeschakeld zodra
u de achteruitversnelling inschakelt. Dit
wordt aangegeven door een geluidssig-
naal. De afstand tot het obstakel wordt
aangegeven door:


- geluidssignalen, die elkaar sneller
opvolgen naarmate de de auto dich-
ter bij het obstakel komt,

- een grafi sche weergave op het mul-
tifunctionele display, met blokjes die
steeds dichter bij de auto komen (af-
hankelijk van de uitvoering). De parkeerhulp is een hulpmid-
del voor de bestuurder, die des-
ondanks waakzaam moet blijven
en verantwoordelijk is.
Detectiezone

Als de achterzijde van de auto minder
dan 30 centimeter van het obstakel
verwijderd is, is het geluidssignaal con-
tinu hoorbaar en verschijnt het symbool
"Gevaar" op het multifunctionele dis-
play.
Het systeem wordt gedeactiveerd als
de versnellingsbak in een andere stand
wordt geschakeld.

9
126
RIJDEN

Uitschakelen

Het systeem wordt automatisch uit-
geschakeld bij het trekken van een
aanhangwagen of de montage van
een fi etsendrager (auto uitgerust
met een door CITROËN goedge-
keurde trekhaak of fi etsendrager).
Inschakelen

Druk nogmaals op de toets A
om het
systeem weer in te schakelen. Het con-
trolelampje in de toets gaat uit.
Bij een storing in het systeem zal bij het
achteruitrijden het waarschuwingslamp-
je service gaan branden in combinatie
met een geluidssignaal (kort piepje) en
een melding op het multifunctionele dis-
play.
Druk bij draaiende motor op de toets A

om het systeem volledig uit te schake-
len. Het controlelampje gaat branden. Zorg ervoor dat de sensoren in
de winter of bij slecht weer niet
bedekt zijn met modder, ijs en
sneeuw.

10
127

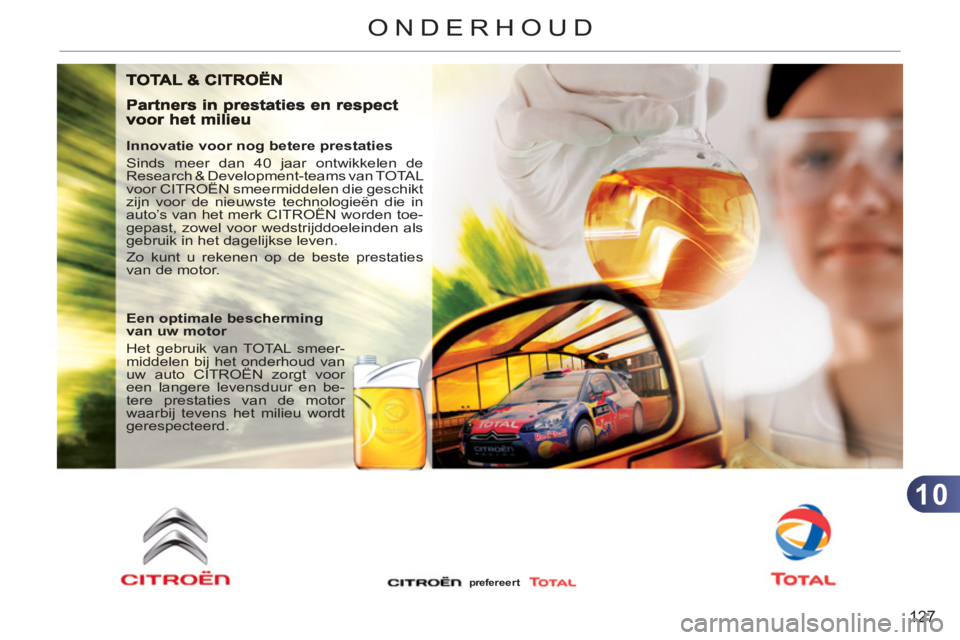

ONDERHOUD

Innovatie voor nog betere prestaties
Sinds meer dan 40 jaar ontwikkelen de
Research & Development-teams van TOTAL
voor CITROËN smeermiddelen die geschikt
zijn voor de nieuwste technologieën die in
auto’s van het merk CITROËN worden toe-
gepast, zowel voor wedstrijddoeleinden als
gebruik in het dagelijkse leven.
Zo kunt u rekenen op de beste prestaties
van de motor.

Een optimale bescherming
van uw motor
Het gebruik van TOTAL smeer-
middelen bij het onderhoud van
uw auto CITROËN zorgt voor
een langere levensduur en be-
tere prestaties van de motor
waarbij tevens het milieu wordt
gerespecteerd.

prefereert

10
128
ONDERHOUD
MOTORKAP

)
Duw de veiligheidshaak B
naar links
en til de motorkap op.

)
Neem de motorkapsteun C
uit de
houder.

)
Bevestig de motorkapsteun in de
uitsparing om de motorkap geopend
te houden.

Sluiten



)
Haal de motorkapsteun uit de uit-
sparing.

)
Bevestig de motorkapsteun in de
houder.

)
Laat de motorkap voorzichtig zak-
ken en laat deze aan het einde van
de slag in het slot vallen.

)
Trek aan de motorkap om te contro-
leren of deze goed is vergrendeld.



)
Open het linker voorportier.

)
Trek de hendel A
onder in de por-
tiersponning naar u toe.
De plaats van de ontgrende-
lingshendel in het interieur zorgt
ervoor dat de motorkap niet ge-
opend kan worden als het linker
voorportier is gesloten.

Openen







Schakel het Stop & Start-sy-
steem altijd uit als u handelingen
onder de motorkap wilt uitvoeren,
om letsel door het automatisch
activeren van de START-stand
te voorkomen. Open de motorkap niet als het
hard waait.
Wees bij warme motor voor-
zichtig met het bedienen van de
veiligheidshaak en de motorkap-
steun (kans op brandwonden).
