CITROEN C3 PICASSO 2012 Libretti Di Uso E manutenzione (in Italian)
Manufacturer: CITROEN, Model Year: 2012, Model line: C3 PICASSO, Model: CITROEN C3 PICASSO 2012Pages: 245, PDF Dimensioni: 8.35 MB
Page 61 of 245
3
59

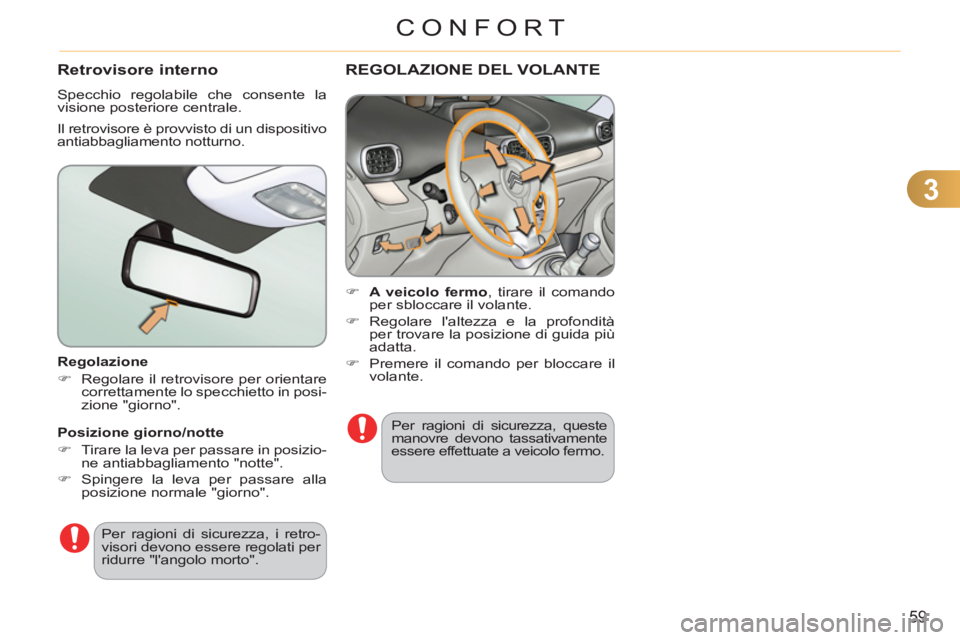

CONFORT
Regolazione
)
Regolare il retrovisore per orientare
correttamente lo specchietto in posi-
zione "giorno".
Per ragioni di sicurezza, i retro-
visori devono essere regolati per
ridurre "l'angolo morto".
Il retrovisore è provvisto di un dispositivo
antiabbagliamento notturno.
Posizione giorno/notte
)
Tirare la leva per passare in posizio-
ne antiabbagliamento "notte".
)
Spingere la leva per passare alla
posizione normale "giorno".
Retrovisore interno
Specchio regolabile che consente la
visione posteriore centrale.
REGOLAZIONE DEL VOLANTE
)
A veicolo fermo
, tirare il comando
per sbloccare il volante.
)
Regolare l'altezza e la profondità
per trovare la posizione di guida più
adatta.
)
Premere il comando per bloccare il
volante.
Per ragioni di sicurezza, queste
manovre devono tassativamente
essere effettuate a veicolo fermo.
Page 62 of 245
4
60
APERTURE

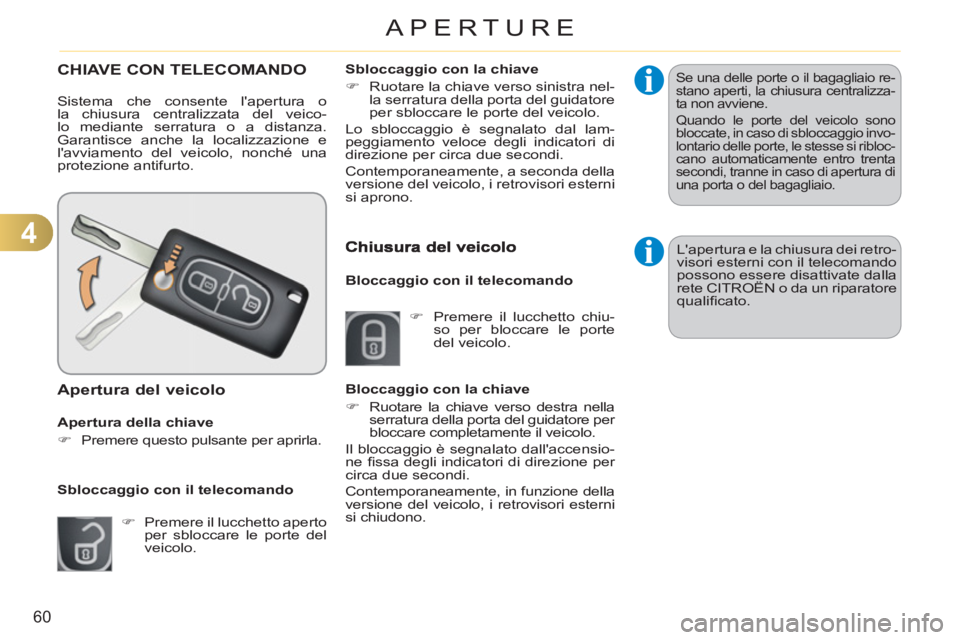

CHIAVE CON TELECOMANDO
Sistema che consente l'apertura o
la chiusura centralizzata del veico-
lo mediante serratura o a distanza.
Garantisce anche la localizzazione e
l'avviamento del veicolo, nonché una
protezione antifurto.
Apertura della chiave
)
Premere questo pulsante per aprirla.
Apertura del veicolo
)
Premere il lucchetto aperto
per sbloccare le porte del
veicolo.
Sbloccaggio con la chiave
)
Ruotare la chiave verso sinistra nel-
la serratura della porta del guidatore
per sbloccare le porte del veicolo.
Lo sbloccaggio è segnalato dal lam-
peggiamento veloce degli indicatori di
direzione per circa due secondi.
Contemporaneamente, a seconda della
versione del veicolo, i retrovisori esterni
si aprono.
Sbloccaggio con il telecomando
)
Premere il lucchetto chiu-
so per bloccare le porte
del veicolo.
Bloccaggio con la chiave
)
Ruotare la chiave verso destra nella
serratura della porta del guidatore per
bloccare completamente il veicolo.
Il bloccaggio è segnalato dall'accensio-
ne fi ssa degli indicatori di direzione per
circa due secondi.
Contemporaneamente, in funzione della
versione del veicolo, i retrovisori esterni
si chiudono.
Bloccaggio con il telecomando
Se una delle porte o il bagagliaio re-
stano aperti, la chiusura centralizza-
ta non avviene.
Quando le porte del veicolo sono
bloccate, in caso di sbloccaggio invo-
lontario delle porte, le stesse si ribloc-
cano automaticamente entro trenta
secondi, tranne in caso di apertura di
una porta o del bagagliaio.
L'apertura e la chiusura dei retro-
visori esterni con il telecomando
possono essere disattivate dalla
rete CITROËN o da un riparatore
qualifi cato.
Page 63 of 245
4
61
APERTURE

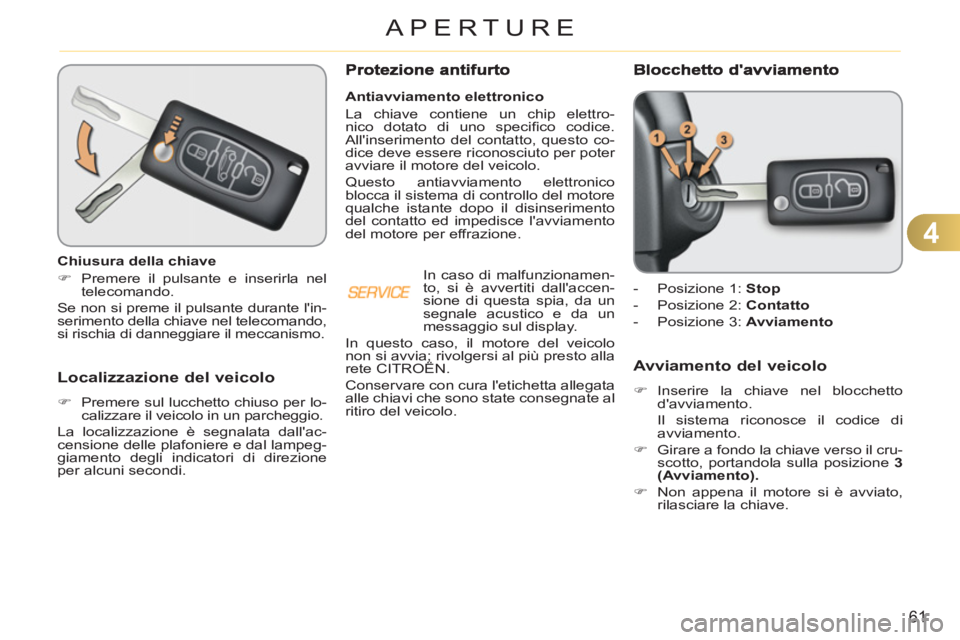

Localizzazione del veicolo
)
Premere sul lucchetto chiuso per lo-
calizzare il veicolo in un parcheggio.
La localizzazione è segnalata dall'ac-
censione delle plafoniere e dal lampeg-
giamento degli indicatori di direzione
per alcuni secondi.
Antiavviamento elettronico
La chiave contiene un chip elettro-
nico dotato di uno specifi co codice.
All'inserimento del contatto, questo co-
dice deve essere riconosciuto per poter
avviare il motore del veicolo.
Questo antiavviamento elettronico
blocca il sistema di controllo del motore
qualche istante dopo il disinserimento
del contatto ed impedisce l'avviamento
del motore per effrazione.
In caso di malfunzionamen-
to, si è avvertiti dall'accen-
sione di questa spia, da un
segnale acustico e da un
messaggio sul display.
In questo caso, il motore del veicolo
non si avvia; rivolgersi al più presto alla
rete CITROËN.
Conservare con cura l'etichetta allegata
alle chiavi che sono state consegnate al
ritiro del veicolo.
Chiusura della chiave
)
Premere il pulsante e inserirla nel
telecomando.
Se non si preme il pulsante durante l'in-
serimento della chiave nel telecomando,
si rischia di danneggiare il meccanismo.
- Posizione 1: Stop
- Posizione 2: Contatto
- Posizione 3: Avviamento
Avviamento del veicolo
)
Inserire la chiave nel blocchetto
d'avviamento.
Il sistema riconosce il codice di
avviamento.
)
Girare a fondo la chiave verso il cru-
scotto, portandola sulla posizione 3
(Avviamento).
)
Non appena il motore si è avviato,
rilasciare la chiave.
Page 64 of 245
4
62
APERTURE

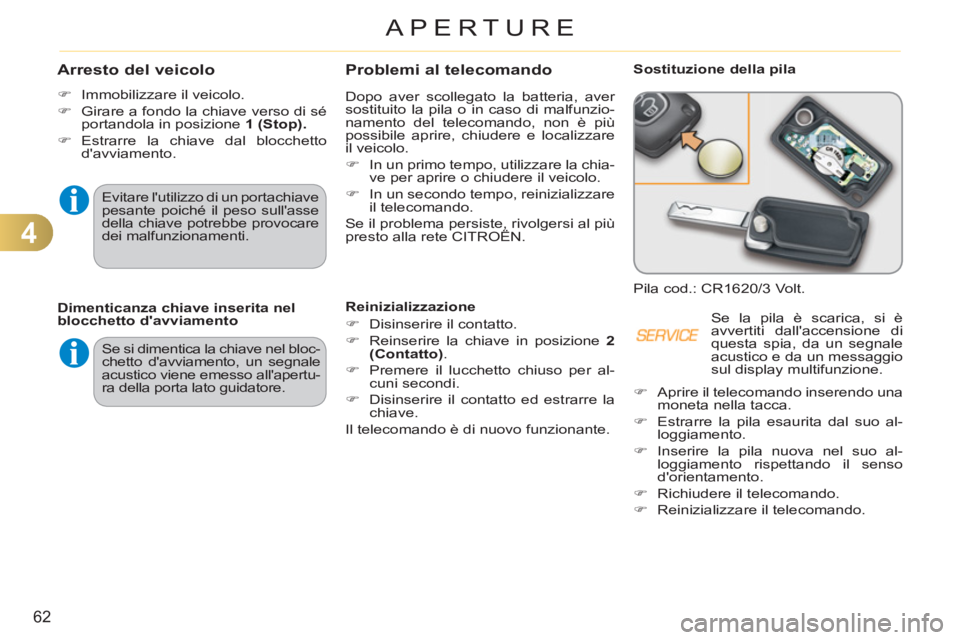

Problemi al telecomando
Dopo aver scollegato la batteria, aver
sostituito la pila o in caso di malfunzio-
namento del telecomando, non è più
possibile aprire, chiudere e localizzare
il veicolo.
)
In un primo tempo, utilizzare la chia-
ve per aprire o chiudere il veicolo.
)
In un secondo tempo, reinizializzare
il telecomando.
Se il problema persiste, rivolgersi al più
presto alla rete CITROËN.
Sostituzione della pila
Pila cod.: CR1620/3 Volt.
Reinizializzazione
)
Disinserire il contatto.
)
Reinserire la chiave in posizione 2
(Contatto
)
.
)
Premere il lucchetto chiuso per al-
cuni secondi.
)
Disinserire il contatto ed estrarre la
chiave.
Il telecomando è di nuovo funzionante. Se la pila è scarica, si è
avvertiti dall'accensione di
questa spia, da un segnale
acustico e da un messaggio
sul display multifunzione.
Dimenticanza chiave inserita nel
blocchetto d'avviamento
Se si dimentica la chiave nel bloc-
chetto d'avviamento, un segnale
acustico viene emesso all'apertu-
ra della porta lato guidatore.
Arresto del veicolo
)
Immobilizzare il veicolo.
)
Girare a fondo la chiave verso di sé
portandola in posizione 1 (Stop).
)
Estrarre la chiave dal blocchetto
d'avviamento.
Evitare l'utilizzo di un portachiave
pesante poiché il peso sull'asse
della chiave potrebbe provocare
dei malfunzionamenti.
)
Aprire il telecomando inserendo una
moneta nella tacca.
)
Estrarre la pila esaurita dal suo al-
loggiamento.
)
Inserire la pila nuova nel suo al-
loggiamento rispettando il senso
d'orientamento.
)
Richiudere il telecomando.
)
Reinizializzare il telecomando.
Page 65 of 245
4
63
APERTURE

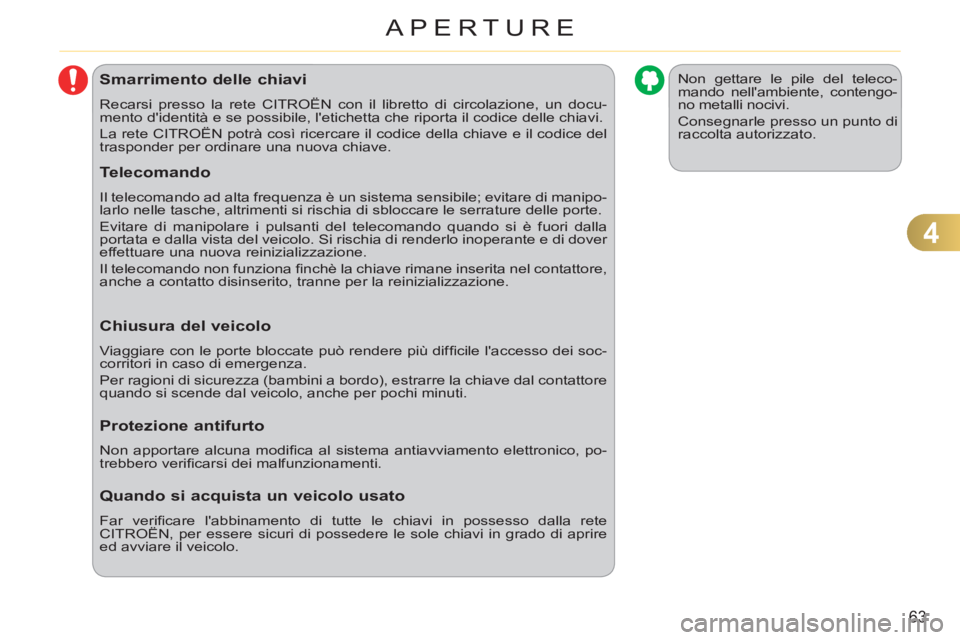

Smarrimento delle chiavi
Recarsi presso la rete CITROËN con il libretto di circolazione, un docu-
mento d'identità e se possibile, l'etichetta che riporta il codice delle chiavi.
La rete CITROËN potrà così ricercare il codice della chiave e il codice del
trasponder per ordinare una nuova chiave.
Non gettare le pile del teleco-
mando nell'ambiente, contengo-
no metalli nocivi.
Consegnarle presso un punto di
raccolta autorizzato.
Telecomando
Il telecomando ad alta frequenza è un sistema sensibile; evitare di manipo-
larlo nelle tasche, altrimenti si rischia di sbloccare le serrature delle porte.
Evitare di manipolare i pulsanti del telecomando quando si è fuori dalla
portata e dalla vista del veicolo. Si rischia di renderlo inoperante e di dover
effettuare una nuova reinizializzazione.
Il telecomando non funziona fi nchè la chiave rimane inserita nel contattore,
anche a contatto disinserito, tranne per la reinizializzazione.
Chiusura del veicolo
Viaggiare con le porte bloccate può rendere più diffi cile l'accesso dei soc-
corritori in caso di emergenza.
Per ragioni di sicurezza (bambini a bordo), estrarre la chiave dal contattore
quando si scende dal veicolo, anche per pochi minuti.
Protezione antifurto
Non apportare alcuna modifi ca al sistema antiavviamento elettronico, po-
trebbero verifi carsi dei malfunzionamenti.
Quando si acquista un veicolo usato
Far verifi care l'abbinamento di tutte le chiavi in possesso dalla rete
CITROËN, per essere sicuri di possedere le sole chiavi in grado di aprire
ed avviare il veicolo.
Page 66 of 245
4

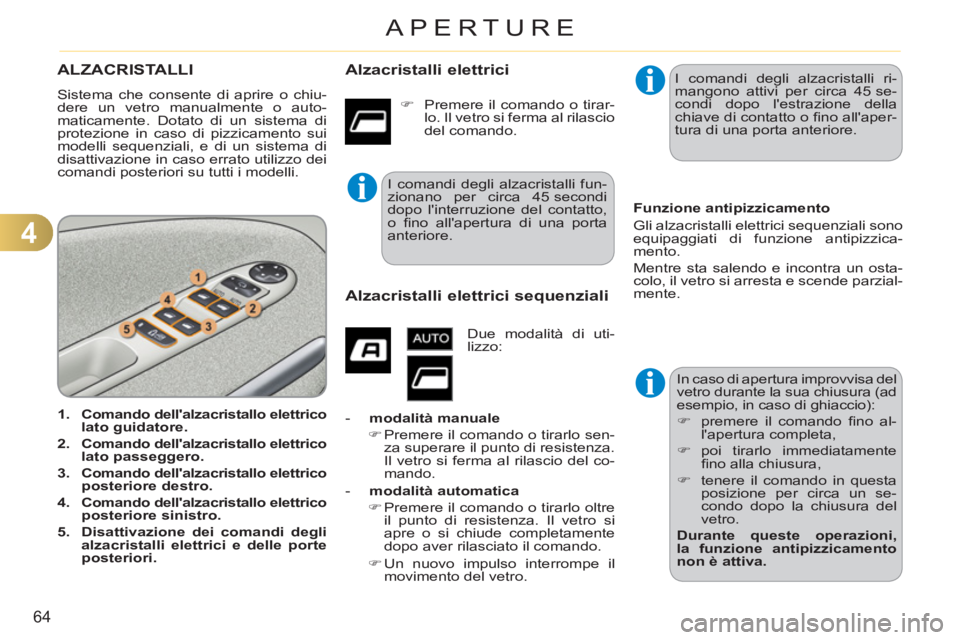

64
APERTURE
ALZACRISTALLI
Sistema che consente di aprire o chiu-
dere un vetro manualmente o auto-
maticamente. Dotato di un sistema di
protezione in caso di pizzicamento sui
modelli sequenziali, e di un sistema di
disattivazione in caso errato utilizzo dei
comandi posteriori su tutti i modelli.
1.
Comando dell'alzacristallo elettrico
lato guidatore.
2.
Comando dell'alzacristallo elettrico
lato passeggero.
3.
Comando dell'alzacristallo elettrico
posteriore destro.
4.
Comando dell'alzacristallo elettrico
posteriore sinistro.
5.
Disattivazione dei comandi degli
alzacristalli elettrici e delle porte
posteriori.
In caso di apertura improvvisa del
vetro durante la sua chiusura (ad
esempio, in caso di ghiaccio):
)
premere il comando fi no al-
l'apertura completa,
)
poi tirarlo immediatamente
fi no alla chiusura,
)
tenere il comando in questa
posizione per circa un se-
condo dopo la chiusura del
vetro.
Durante queste operazioni,
la funzione antipizzicamento
non è attiva.
Funzione antipizzicamento
Gli alzacristalli elettrici sequenziali sono
equipaggiati di funzione antipizzica-
mento.
Mentre sta salendo e incontra un osta-
colo, il vetro si arresta e scende parzial-
mente. I comandi degli alzacristalli fun-
zionano per circa 45 secondi
dopo l'interruzione del contatto,
o fi no all'apertura di una porta
anteriore.
Alzacristalli elettrici
)
Premere il comando o tirar-
lo. Il vetro si ferma al rilascio
del comando.
Alzacristalli elettrici sequenziali
Due modalità di uti-
lizzo:
- modalità manuale
)
Premere il comando o tirarlo sen-
za superare il punto di resistenza.
Il vetro si ferma al rilascio del co-
mando.
- modalità automatica
)
Premere il comando o tirarlo oltre
il punto di resistenza. Il vetro si
apre o si chiude completamente
dopo aver rilasciato il comando.
)
Un nuovo impulso interrompe il
movimento del vetro.
I comandi degli alzacristalli ri-
mangono attivi per circa 45 se-
condi dopo l'estrazione della
chiave di contatto o fi no all'aper-
tura di una porta anteriore.

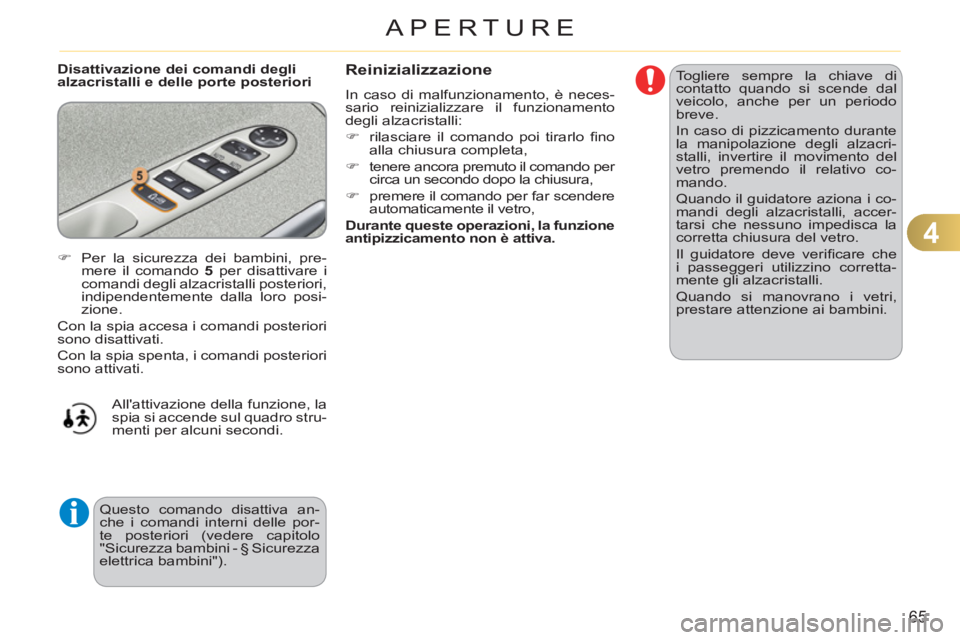

Page 67 of 245
4
65
APERTURE
Disattivazione dei comandi degli
alzacristalli e delle porte posteriori Togliere sempre la chiave di
contatto quando si scende dal
veicolo, anche per un periodo
breve.
In caso di pizzicamento durante
la manipolazione degli alzacri-
stalli, invertire il movimento del
vetro premendo il relativo co-
mando.
Quando il guidatore aziona i co-
mandi degli alzacristalli, accer-
tarsi che nessuno impedisca la
corretta chiusura del vetro.
Il guidatore deve verifi care che
i passeggeri utilizzino corretta-
mente gli alzacristalli.
Quando si manovrano i vetri,
prestare attenzione ai bambini. Reinizializzazione
In caso di malfunzionamento, è neces-
sario reinizializzare il funzionamento
degli alzacristalli:
)
rilasciare il comando poi tirarlo fi no
alla chiusura completa,
)
tenere ancora premuto il comando per
circa un secondo dopo la chiusura,
)
premere il comando per far scendere
automaticamente il vetro,
Durante queste operazioni, la funzione
antipizzicamento non è attiva.
)
Per la sicurezza dei bambini, pre-
mere il comando 5
per disattivare i
comandi degli alzacristalli posteriori,
indipendentemente dalla loro posi-
zione.
Con la spia accesa i comandi posteriori
sono disattivati.
Con la spia spenta, i comandi posteriori
sono attivati.
All'attivazione della funzione, la
spia si accende sul quadro stru-
menti per alcuni secondi.
Questo comando disattiva an-
che i comandi interni delle por-
te posteriori (vedere capitolo
"Sicurezza bambini - § Sicurezza
elettrica bambini").
Page 68 of 245
4
66

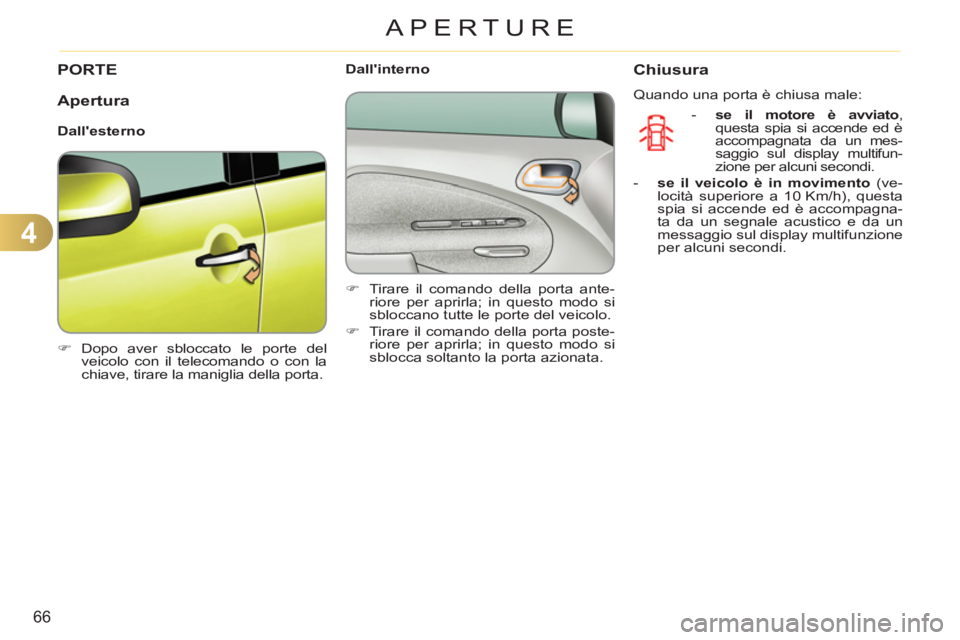

APERTURE
PORTE
)
Dopo aver sbloccato le porte del
veicolo con il telecomando o con la
chiave, tirare la maniglia della porta.
Dall'interno
)
Tirare il comando della porta ante-
riore per aprirla; in questo modo si
sbloccano tutte le porte del veicolo.
)
Tirare il comando della porta poste-
riore per aprirla; in questo modo si
sblocca soltanto la porta azionata.
Chiusura
Quando una porta è chiusa male:
- se il motore è avviato
,
questa spia si accende ed è
accompagnata da un mes-
saggio sul display multifun-
zione per alcuni secondi.
- se il veicolo è in movimento
(ve-
locità superiore a 10 Km/h), questa
spia si accende ed è accompagna-
ta da un segnale acustico e da un
messaggio sul display multifunzione
per alcuni secondi.
Apertura
Dall'esterno
Page 69 of 245
4
67
APERTURE
Se le porte del veicolo sono bloc-
cate dall'esterno, la spia rossa
lampeggia e il pulsante A
non è
attivo.
)
In questo caso utilizzare il tele-
comando o la chiave per sbloc-
care le porte del veicolo.
Se una delle porte è aperta, la
chiusura centralizzata automati-
ca non avviene.
Se il bagagliaio è aperto, la
chiusura centralizzata automati-
ca delle porte è attiva.

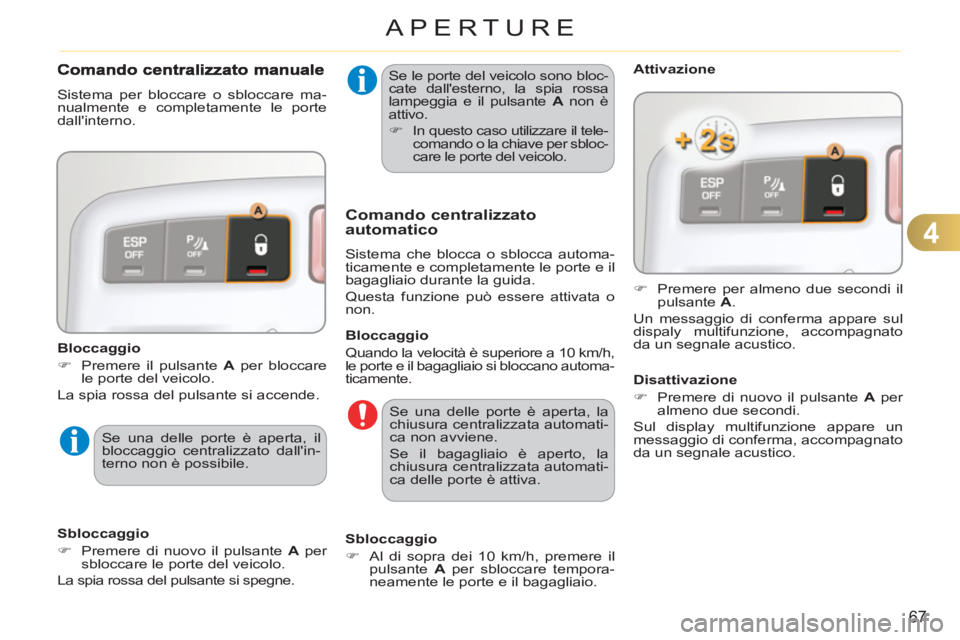

Sistema per bloccare o sbloccare ma-
nualmente e completamente le porte
dall'interno.
Bloccaggio
)
Premere il pulsante A
per bloccare
le porte del veicolo.
La spia rossa del pulsante si accende.
Comando centralizzato automatico
Sistema che blocca o sblocca automa-
ticamente e completamente le porte e il
bagagliaio durante la guida.
Questa funzione può essere attivata o
non.
Attivazione
)
Premere per almeno due secondi il
pulsante A
.
Un messaggio di conferma appare sul
dispaly multifunzione, accompagnato
da un segnale acustico.
Sbloccaggio
)
Al di sopra dei 10 km/h, premere il
pulsante A
per sbloccare tempora-
neamente le porte e il bagagliaio.
Se una delle porte è aperta, il
bloccaggio centralizzato dall'in-
terno non è possibile.
Sbloccaggio
)
Premere di nuovo il pulsante A
per
sbloccare le porte del veicolo.
La spia rossa del pulsante si spegne.
Bloccaggio
Quando la velocità è superiore a 10 km/h,
le porte e il bagagliaio si bloccano automa-
ticamente.
Disattivazione
)
Premere di nuovo il pulsante A
per
almeno due secondi.
Sul display multifunzione appare un
messaggio di conferma, accompagnato
da un segnale acustico.
Page 70 of 245
4
68
APERTURE

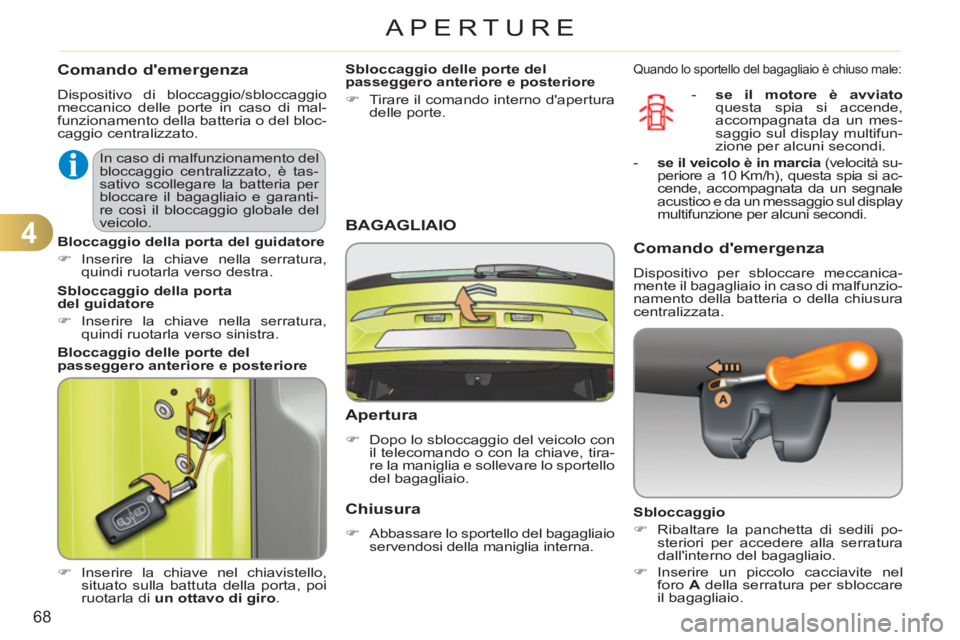

Comando d'emergenza
Dispositivo di bloccaggio/sbloccaggio
meccanico delle porte in caso di mal-
funzionamento della batteria o del bloc-
caggio centralizzato.
)
Inserire la chiave nel chiavistello,
situato sulla battuta della porta, poi
ruotarla di un ottavo di giro
.
Apertura
)
Dopo lo sbloccaggio del veicolo con
il telecomando o con la chiave, tira-
re la maniglia e sollevare lo sportello
del bagagliaio.
BAGAGLIAIO
- se il motore è avviato
questa spia si accende,
accompagnata da un mes-
saggio sul display multifun-
zione per alcuni secondi.
- se il veicolo è in marcia
(velocità su-
periore a 10 Km/h), questa spia si ac-
cende, accompagnata da un segnale
acustico e da un messaggio sul display
multifunzione per alcuni secondi.
Comando d'emergenza
Dispositivo per sbloccare meccanica-
mente il bagagliaio in caso di malfunzio-
namento della batteria o della chiusura
centralizzata.
Sbloccaggio
)
Ribaltare la panchetta di sedili po-
steriori per accedere alla serratura
dall'interno del bagagliaio.
)
Inserire un piccolo cacciavite nel
foro A
della serratura per sbloccare
il bagagliaio.
Bloccaggio della porta del guidatore
)
Inserire la chiave nella serratura,
quindi ruotarla verso destra.
Sbloccaggio della porta
del guidatore
)
Inserire la chiave nella serratura,
quindi ruotarla verso sinistra.
Bloccaggio delle porte del
passeggero anteriore e posteriore
Sbloccaggio delle porte del
passeggero anteriore e posteriore
)
Tirare il comando interno d'apertura
delle porte.
Chiusura
)
Abbassare lo sportello del bagagliaio
servendosi della maniglia interna.
Quando lo sportello del bagagliaio è chiuso male:
In caso di malfunzionamento del
bloccaggio centralizzato, è tas-
sativo scollegare la batteria per
bloccare il bagagliaio e garanti-
re così il bloccaggio globale del
veicolo.
