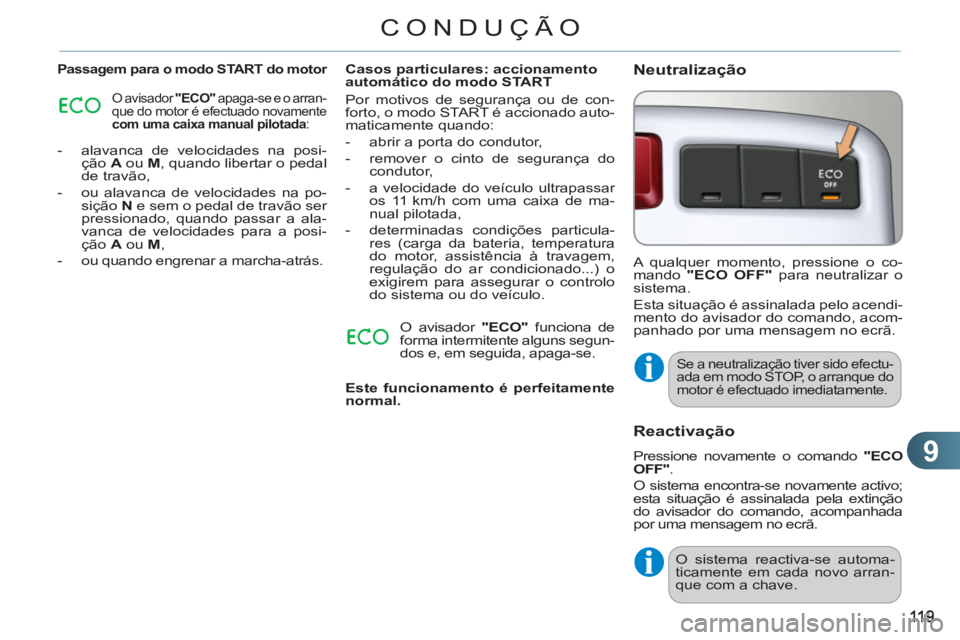

Page 121 of 245
9
CONDUÇÃO
Passagem para o modo START do motor
O avisador "ECO"
apaga-se e o arran-
que do motor é efectuado novamente
com uma caixa manual pilotada
:
- alavanca de velocidades na posi-
ção A
ou M
, quando libertar o pedal
de travão,
- ou alavanca de velocidades na po-
sição N
e sem o pedal de travão ser
pressionado, quando passar a ala-
vanca de velocidades para a posi-
ção A
ou M
,
- ou quando engrenar a marcha-atrás.
Casos particulares: accionamento
automático do modo START
Por motivos de segurança ou de con-
forto, o modo START é accionado auto-
maticamente quando:
- abrir a porta do condutor,
- remover o cinto de segurança do
condutor,
- a velocidade do veículo ultrapassar
os 11 km/h com uma caixa de ma-
nual pilotada,
- determinadas condições particula-
res (carga da bateria, temperatura
do motor, assistência à travagem,
regulação do ar condicionado...) o
exigirem para assegurar o controlo
do sistema ou do veículo.
O avisador "ECO"
funciona de
forma intermitente alguns segun-
dos e, em seguida, apaga-se.
Este funcionamento é perfeitamente
normal.
Neutralização
A qualquer momento, pressione o co-
mando "ECO OFF"
para neutralizar o
sistema.
Esta situação é assinalada pelo acendi-
mento do avisador do comando, acom-
panhado por uma mensagem no ecrã.
Se a neutralização tiver sido efectu-
ada em modo STOP, o arranque do
motor é efectuado imediatamente.
Reactivação
Pressione novamente o comando "ECO
OFF"
.
O sistema encontra-se novamente activo;
esta situação é assinalada pela extinção
do avisador do comando, acompanhada
por uma mensagem no ecrã.
O sistema reactiva-se automa-
ticamente em cada novo arran-
que com a chave.
Page 122 of 245
9
120
CONDUÇÃO

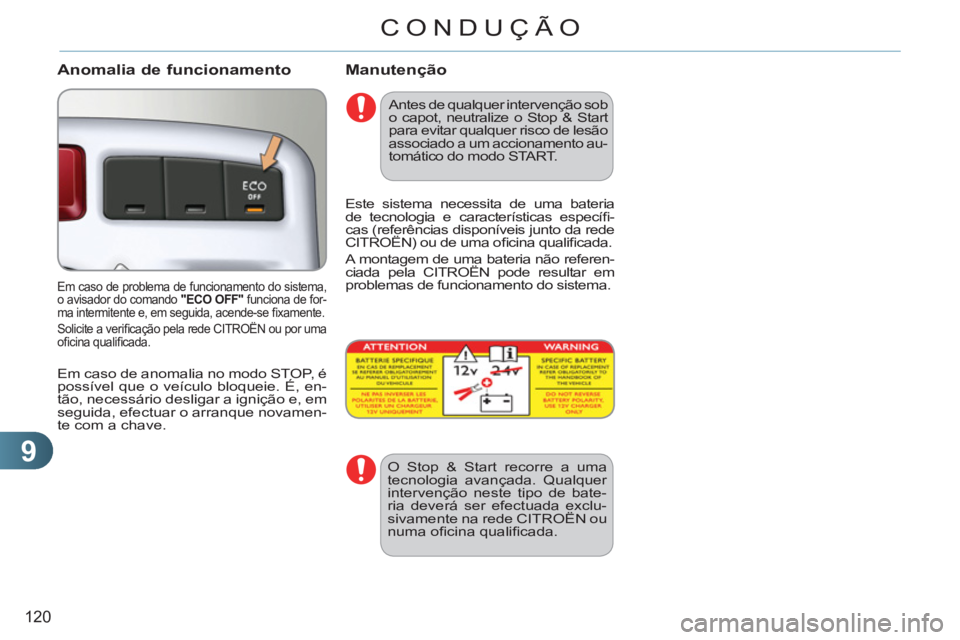

Anomalia de funcionamento
Em caso de problema de funcionamento do sistema,
o avisador do comando "ECO OFF"
funciona de for-
ma intermitente e, em seguida, acende-se fi xamente.
Solicite a verifi cação pela rede CITROËN ou por uma
ofi cina qualifi cada.
Em caso de anomalia no modo STOP, é
possível que o veículo bloqueie. É, en-
tão, necessário desligar a ignição e, em
seguida, efectuar o arranque novamen-
te com a chave.
Antes de qualquer intervenção sob
o capot, neutralize o Stop & Start
para evitar qualquer risco de lesão
associado a um accionamento au-
tomático do modo START.
Manutenção
Este sistema necessita de uma bateria
de tecnologia e características específi -
cas (referências disponíveis junto da rede
CITROËN) ou de uma ofi cina qualifi cada.
A montagem de uma bateria não referen-
ciada pela CITROËN pode resultar em
problemas de funcionamento do sistema.
O Stop & Start recorre a uma
tecnologia avançada. Qualquer
intervenção neste tipo de bate-
ria deverá ser efectuada exclu-
sivamente na rede CITROËN ou
numa ofi cina qualifi cada.
Page 123 of 245
9
121
CONDUÇÃO

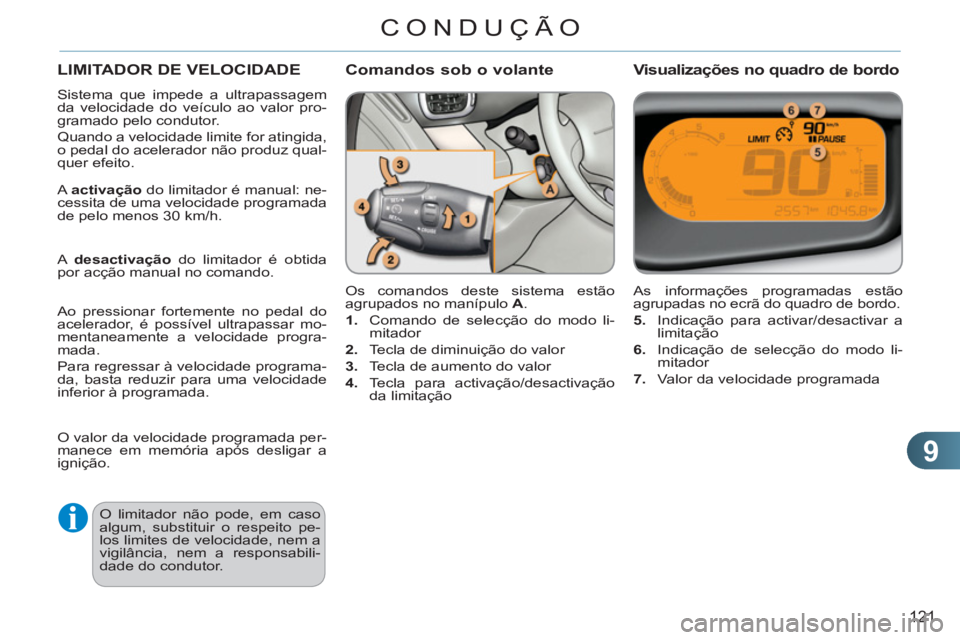

LIMITADOR DE VELOCIDADE
Sistema que impede a ultrapassagem
da velocidade do veículo ao valor pro-
gramado pelo condutor.
Quando a velocidade limite for atingida,
o pedal do acelerador não produz qual-
quer efeito.
Os comandos deste sistema estão
agrupados no manípulo A
.
1.
Comando de selecção do modo li-
mitador
2.
Tecla de diminuição do valor
3.
Tecla de aumento do valor
4.
Tecla para activação/desactivação
da limitação
As informações programadas estão
agrupadas no ecrã do quadro de bordo.
5.
Indicação para activar/desactivar a
limitação
6.
Indicação de selecção do modo li-
mitador
7.
Valor da velocidade programada
Comandos sob o volante Visualizações no quadro de bordo
O limitador não pode, em caso
algum, substituir o respeito pe-
los limites de velocidade, nem a
vigilância, nem a responsabili-
dade do condutor. A activação
do limitador é manual: ne-
cessita de uma velocidade programada
de pelo menos 30 km/h.
A desactivação
do limitador é obtida
por acção manual no comando.
Ao pressionar fortemente no pedal do
acelerador, é possível ultrapassar mo-
mentaneamente a velocidade progra-
mada.
Para regressar à velocidade programa-
da, basta reduzir para uma velocidade
inferior à programada.
O valor da velocidade programada per-
manece em memória após desligar a
ignição.
Page 124 of 245
9
122
CONDUÇÃO
No caso de descida acentuada
ou de forte aceleração, o limita-
dor de velocidade não poderá
impedir o veículo de ultrapassar
a velocidade programada.
Para evitar qualquer risco de
bloqueio dos pedais:
- verifi que o posicionamento
correcto do tapete,
- nunca sobreponha vários ta-
petes.

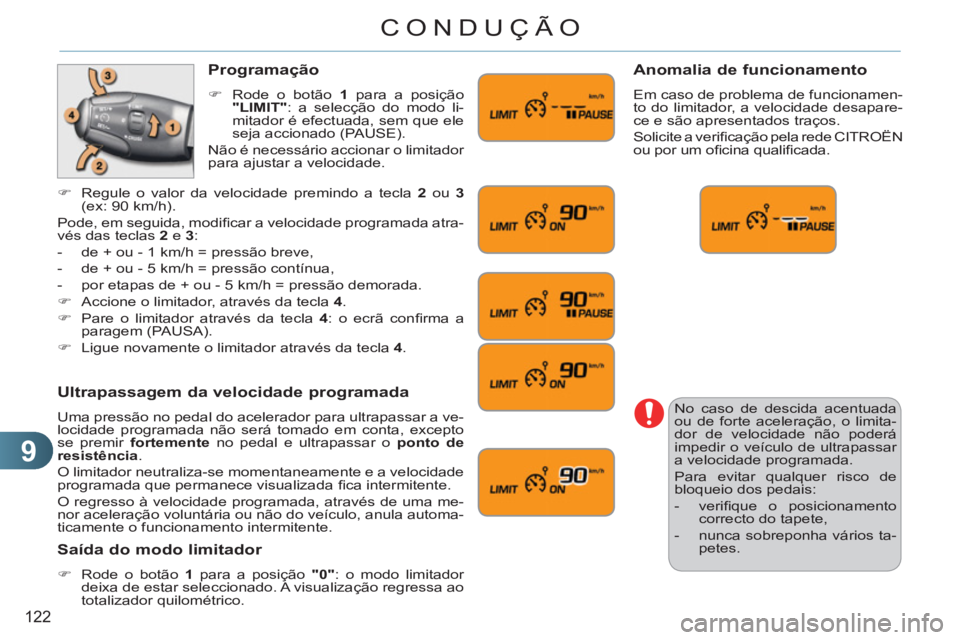

Programação
)
Rode o botão 1
para a posição
"LIMIT"
: a selecção do modo li-
mitador é efectuada, sem que ele
seja accionado (PAUSE).
Não é necessário accionar o limitador
para ajustar a velocidade.
Ultrapassagem da velocidade programada
Uma pressão no pedal do acelerador para ultrapassar a ve-
locidade programada não será tomado em conta, excepto
se premir fortemente
no pedal e ultrapassar o ponto de
resistência
.
O limitador neutraliza-se momentaneamente e a velocidade
programada que permanece visualizada fi ca intermitente.
O regresso à velocidade programada, através de uma me-
nor aceleração voluntária ou não do veículo, anula automa-
ticamente o funcionamento intermitente.
Saída do modo limitador
)
Rode o botão 1
para a posição "0"
: o modo limitador
deixa de estar seleccionado. A visualização regressa ao
totalizador quilométrico.
Anomalia de funcionamento
Em caso de problema de funcionamen-
to do limitador, a velocidade desapare-
ce e são apresentados traços.
Solicite a verifi cação pela rede CITROËN
ou por um ofi cina qualifi cada.
)
Regule o valor da velocidade premindo a tecla 2
ou 3
(ex: 90 km/h).
Pode, em seguida, modifi car a velocidade programada atra-
vés das teclas 2
e 3
:
- de + ou - 1 km/h = pressão breve,
- de + ou - 5 km/h = pressão contínua,
- por etapas de + ou - 5 km/h = pressão demorada.
)
Accione o limitador, através da tecla 4
.
)
Pare o limitador através da tecla 4
: o ecrã confi rma a
paragem (PAUSA).
)
Ligue novamente o limitador através da tecla 4
.
Page 125 of 245
9
123
CONDUÇÃO

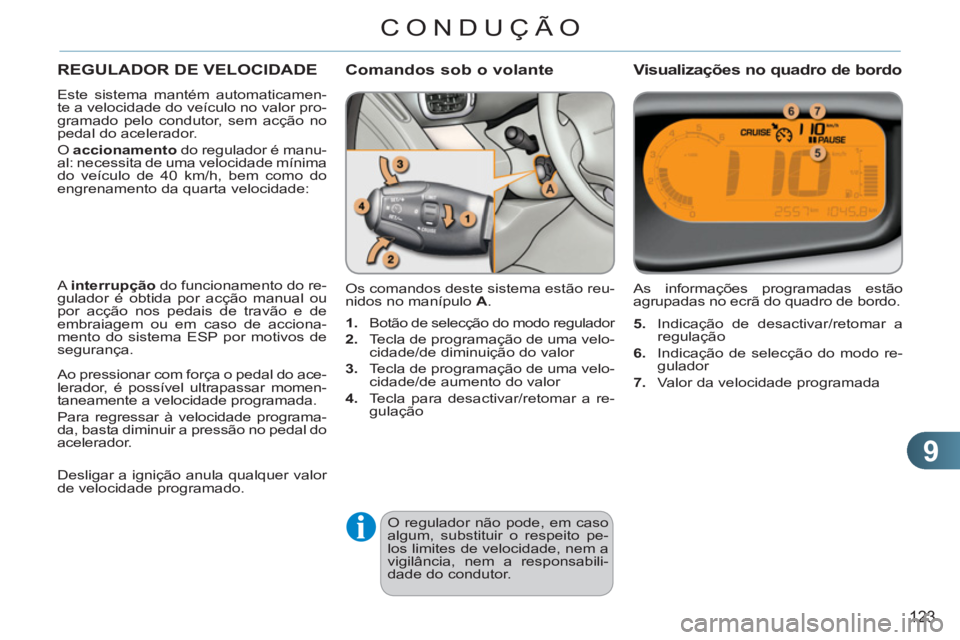

REGULADOR DE VELOCIDADE
Este sistema mantém automaticamen-
te a velocidade do veículo no valor pro-
gramado pelo condutor, sem acção no
pedal do acelerador.
O accionamento
do regulador é manu-
al: necessita de uma velocidade mínima
do veículo de 40 km/h, bem como do
engrenamento da quarta velocidade:
Os comandos deste sistema estão reu-
nidos no manípulo A
. As informações programadas estão
agrupadas no ecrã do quadro de bordo.
Comandos sob o volante Visualizações no quadro de bordo
O regulador não pode, em caso
algum, substituir o respeito pe-
los limites de velocidade, nem a
vigilância, nem a responsabili-
dade do condutor. A interrupção
do funcionamento do re-
gulador é obtida por acção manual ou
por acção nos pedais de travão e de
embraiagem ou em caso de acciona-
mento do sistema ESP por motivos de
segurança.
Ao pressionar com força o pedal do ace-
lerador, é possível ultrapassar momen-
taneamente a velocidade programada.
Para regressar à velocidade programa-
da, basta diminuir a pressão no pedal do
acelerador.
Desligar a ignição anula qualquer valor
de velocidade programado.
1.
Botão de selecção do modo regulador
2.
Tecla de programação de uma velo-
cidade/de diminuição do valor
3.
Tecla de programação de uma velo-
cidade/de aumento do valor
4.
Tecla para desactivar/retomar a re-
gulação
5.
Indicação de desactivar/retomar a
regulação
6.
Indicação de selecção do modo re-
gulador
7.
Valor da velocidade programada
Page 126 of 245
9
124
CONDUÇÃO
Quando a regulação se encon-
trar em funcionamento, esteja
vigilante se mantiver premida
uma das teclas de modifi ca-
ção da velocidade programada:
pode originar uma mudança
muito rápida da velocidade do
seu veículo.
Não utilize o regulador de velo-
cidade em estradas escorrega-
dias ou com tráfego intenso.
Em caso de descida acentuada,
o regulador de velocidade não
impedirá o veículo de ultrapas-
sar a velocidade programada.
Para evitar qualquer risco de
bloqueio dos pedais:
- verifi que o posicionamento
correcto do tapete,
- nunca sobreponha vários ta-
petes.

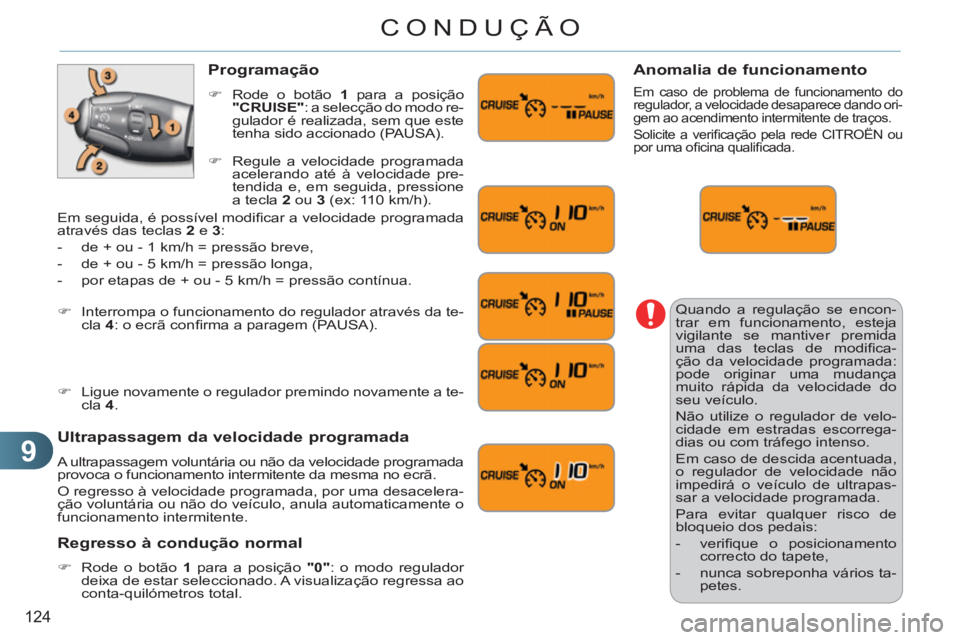

Programação
)
Rode o botão 1
para a posição
"CRUISE"
: a selecção do modo re-
gulador é realizada, sem que este
tenha sido accionado (PAUSA).
Ultrapassagem da velocidade programada
A ultrapassagem voluntária ou não da velocidade programada
provoca o funcionamento intermitente da mesma no ecrã.
O regresso à velocidade programada, por uma desacelera-
ção voluntária ou não do veículo, anula automaticamente o
funcionamento intermitente.
Regresso à condução normal
)
Rode o botão 1
para a posição "0"
: o modo regulador
deixa de estar seleccionado. A visualização regressa ao
conta-quilómetros total.
Anomalia de funcionamento
Em caso de problema de funcionamento do
regulador, a velocidade desaparece dando ori-
gem ao acendimento intermitente de traços.
Solicite a verifi cação pela rede CITROËN ou
por uma ofi cina qualifi cada.
)
Regule a velocidade programada
acelerando até à velocidade pre-
tendida e, em seguida, pressione
a tecla 2
ou 3
(ex: 110 km/h).
)
Interrompa o funcionamento do regulador através da te-
cla 4
: o ecrã confi rma a paragem (PAUSA).
)
Ligue novamente o regulador premindo novamente a te-
cla 4
.
Em seguida, é possível modifi car a velocidade programada
através das teclas 2
e 3
:
- de + ou - 1 km/h = pressão breve,
- de + ou - 5 km/h = pressão longa,
- por etapas de + ou - 5 km/h = pressão contínua.

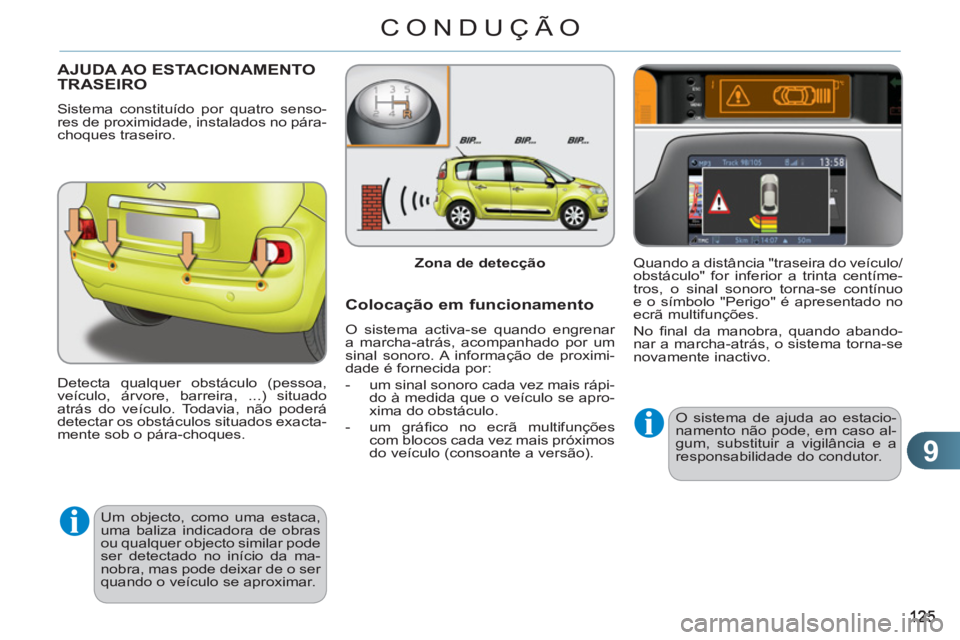

Page 127 of 245
9
CONDUÇÃO
AJUDA AO ESTACIONAMENTO TRASEIRO
Sistema constituído por quatro senso-
res de proximidade, instalados no pára-
choques traseiro.
Detecta qualquer obstáculo (pessoa,
veículo, árvore, barreira, ...) situado
atrás do veículo. Todavia, não poderá
detectar os obstáculos situados exacta-
mente sob o pára-choques.
Um objecto, como uma estaca,
uma baliza indicadora de obras
ou qualquer objecto similar pode
ser detectado no início da ma-
nobra, mas pode deixar de o ser
quando o veículo se aproximar.
Colocação em funcionamento
O sistema activa-se quando engrenar
a marcha-atrás, acompanhado por um
sinal sonoro. A informação de proximi-
dade é fornecida por:
- um sinal sonoro cada vez mais rápi-
do à medida que o veículo se apro-
xima do obstáculo.
- um gráfi co no ecrã multifunções
com blocos cada vez mais próximos
do veículo (consoante a versão). O sistema de ajuda ao estacio-
namento não pode, em caso al-
gum, substituir a vigilância e a
responsabilidade do condutor.
Zona de detecção
Quando a distância "traseira do veículo/
obstáculo" for inferior a trinta centíme-
tros, o sinal sonoro torna-se contínuo
e o símbolo "Perigo" é apresentado no
ecrã multifunções.
No fi nal da manobra, quando abando-
nar a marcha-atrás, o sistema torna-se
novamente inactivo.
Page 128 of 245

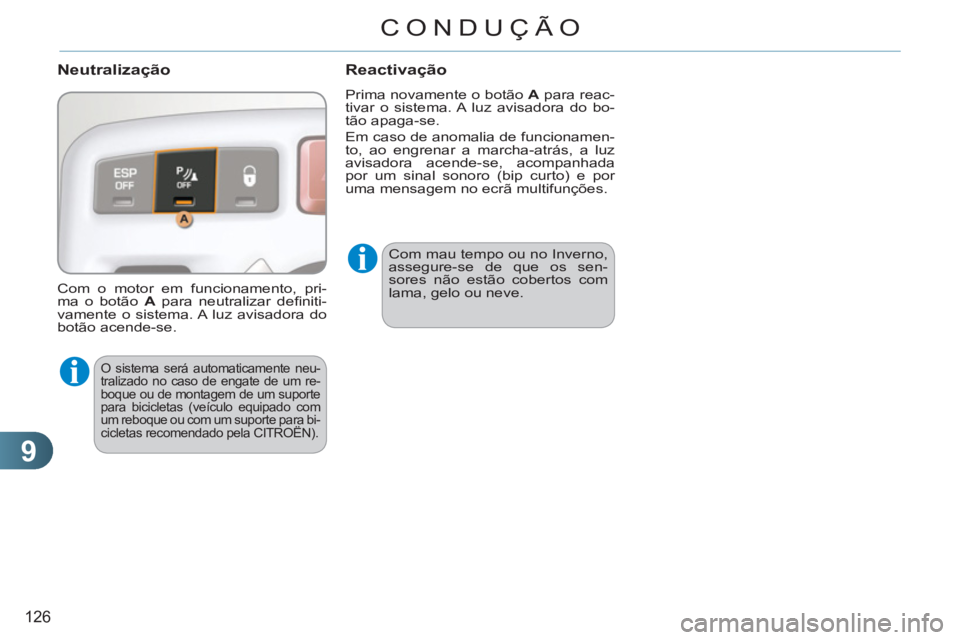

9
126
CONDUÇÃO
Neutralização
O sistema será automaticamente neu-
tralizado no caso de engate de um re-
boque ou de montagem de um suporte
para bicicletas (veículo equipado com
um reboque ou com um suporte para bi-
cicletas recomendado pela CITROËN).
Reactivação
Prima novamente o botão A
para reac-
tivar o sistema. A luz avisadora do bo-
tão apaga-se.
Em caso de anomalia de funcionamen-
to, ao engrenar a marcha-atrás, a luz
avisadora acende-se, acompanhada
por um sinal sonoro (bip curto) e por
uma mensagem no ecrã multifunções.
Com o motor em funcionamento, pri-
ma o botão A
para neutralizar defi niti-
vamente o sistema. A luz avisadora do
botão acende-se. Com mau tempo ou no Inverno,
assegure-se de que os sen-
sores não estão cobertos com
lama, gelo ou neve.
Page 129 of 245

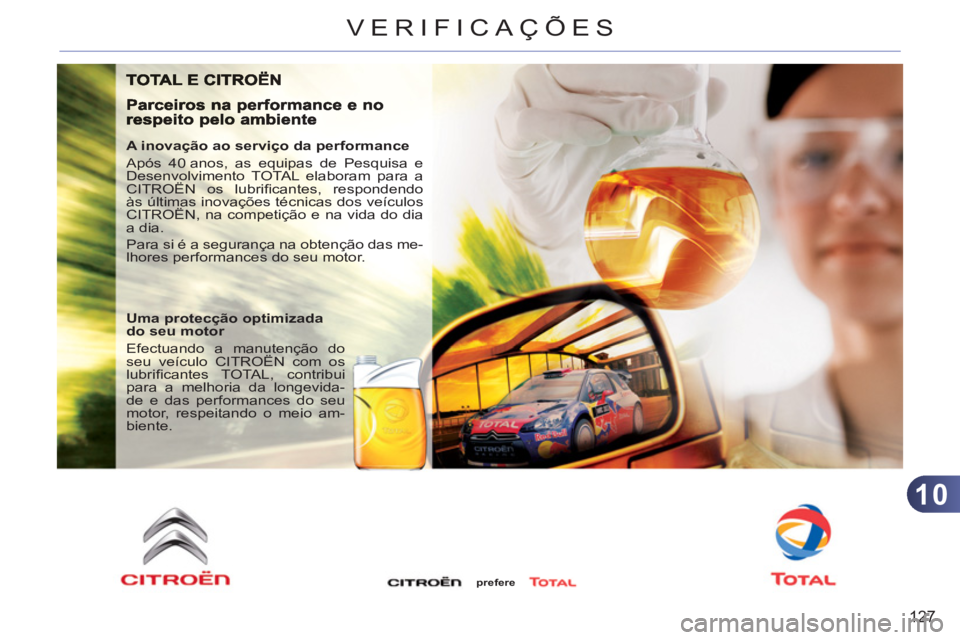

10
127
VERIFICAÇÕES
A inovação ao serviço da performance
Após 40 anos, as equipas de Pesquisa e
Desenvolvimento TOTAL elaboram para a
CITROËN os lubrifi cantes, respondendo
às últimas inovações técnicas dos veículos
CITROËN, na competição e na vida do dia
a dia.
Para si é a segurança na obtenção das me-
lhores performances do seu motor.
Uma protecção optimizada
do seu motor
Efectuando a manutenção do
seu veículo CITROËN com os
lubrifi cantes TOTAL, contribui
para a melhoria da longevida-
de e das performances do seu
motor, respeitando o meio am-
biente.
prefere
Page 130 of 245

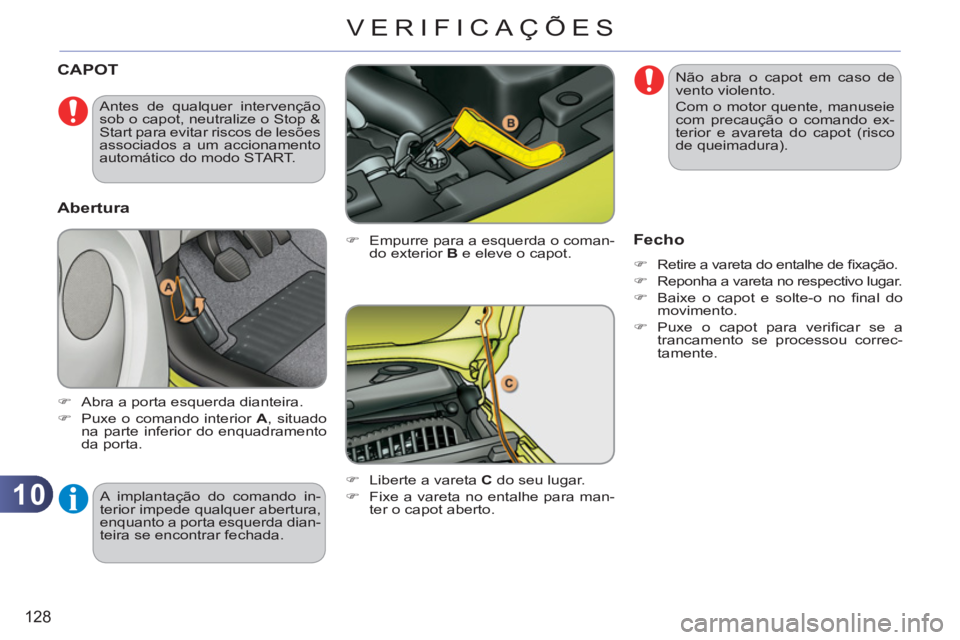

10
128
VERIFICAÇÕES
CAPOT
)
Empurre para a esquerda o coman-
do exterior B
e eleve o capot.
)
Liberte a vareta C
do seu lugar.
)
Fixe a vareta no entalhe para man-
ter o capot aberto.
Fecho
)
Retire a vareta do entalhe de fi xação.
)
Reponha a vareta no respectivo lugar.
)
Baixe o capot e solte-o no fi nal do
movimento.
)
Puxe o capot para verifi car se a
trancamento se processou correc-
tamente.
)
Abra a porta esquerda dianteira.
)
Puxe o comando interior A
, situado
na parte inferior do enquadramento
da porta.
A implantação do comando in-
terior impede qualquer abertura,
enquanto a porta esquerda dian-
teira se encontrar fechada.
Abertura
Antes de qualquer intervenção
sob o capot, neutralize o Stop &
Start para evitar riscos de lesões
associados a um accionamento
automático do modo START. Não abra o capot em caso de
vento violento.
Com o motor quente, manuseie
com precaução o comando ex-
terior e avareta do capot (risco
de queimadura).
