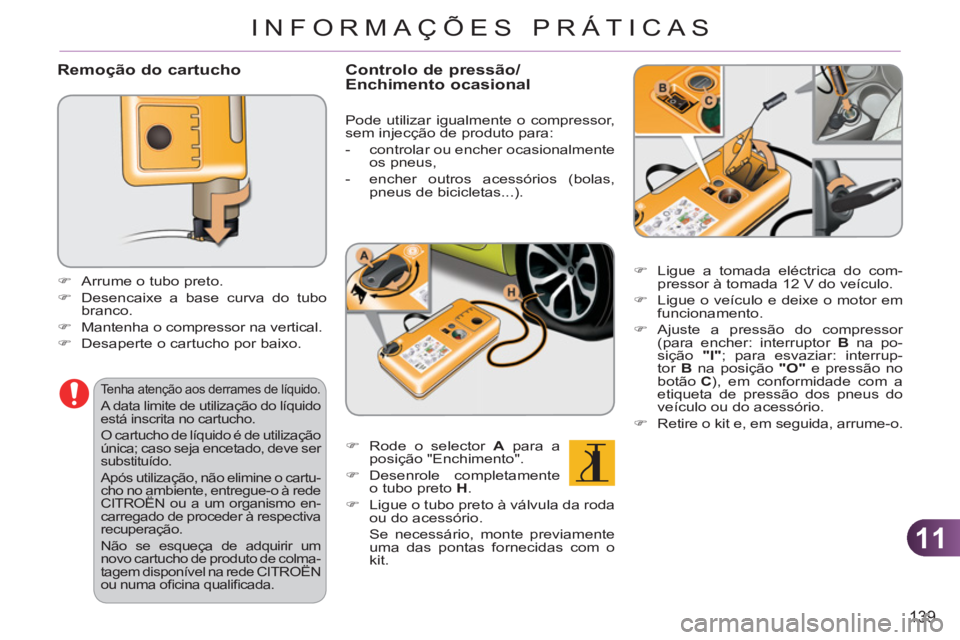

Remoção do cartucho
)
Arrume o tubo preto.
)
Desencaixe a base curva do tubo
branco.
)
Mantenha o compressor na vertical.
)
Desaperte o cartucho por baixo.
Tenha atenção aos derrames de líquido.
A data limite de utilização do líquido
está inscrita no cartucho.
O cartucho de líquido é de utilização
única; caso seja encetado, deve ser
substituído.
Após utilização, não elimine o cartu-
cho no ambiente, entregue-o à rede
CITROËN ou a um organismo en-
carregado de proceder à respectiva
recuperação.
Não se esqueça de adquirir um
novo cartucho de produto de colma-
tagem disponível na rede CITROËN
ou numa ofi cina qualifi cada.
Controlo de pressão/Enchimento ocasional
Pode utilizar igualmente o compressor,
sem injecção de produto para:
- controlar ou encher ocasionalmente
os pneus,
- encher outros acessórios (bolas,
pneus de bicicletas...).
)
Rode o selector A
para a
posição "Enchimento".
)
Desenrole completamente
o tubo preto H
.
)
Ligue o tubo preto à válvula da roda
ou do acessório.
Se necessário, monte previamente
uma das pontas fornecidas com o
kit.
)
Ligue a tomada eléctrica do com-
pressor à tomada 12 V do veículo.
)
Ligue o veículo e deixe o motor em
funcionamento.
)
Ajuste a pressão do compressor
(para encher: interruptor B
na po-
sição "I"
; para esvaziar: interrup-
tor B
na posição "O"
e pressão no
botão C
), em conformidade com a
etiqueta de pressão dos pneus do
veículo ou do acessório.
)
Retire o kit e, em seguida, arrume-o.
Page 142 of 245
11
140
INFORMAÇÕES PRÁTICAS

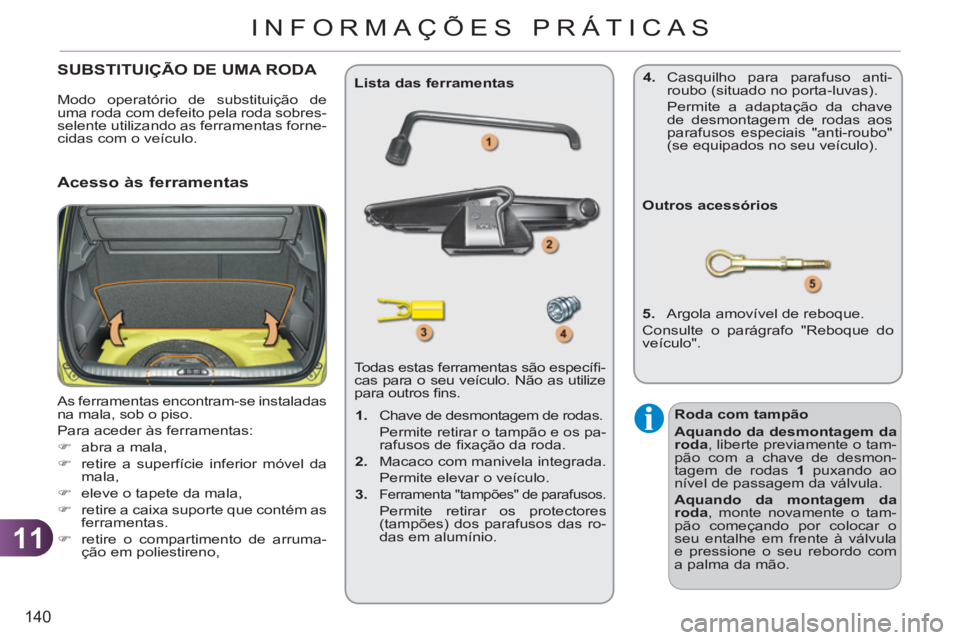

SUBSTITUIÇÃO DE UMA RODA
As ferramentas encontram-se instaladas
na mala, sob o piso.
Para aceder às ferramentas:
)
abra a mala,
)
retire a superfície inferior móvel da
mala,
)
eleve o tapete da mala,
)
retire a caixa suporte que contém as
ferramentas.
)
retire o compartimento de arruma-
ção em poliestireno, Todas estas ferramentas são específi -
cas para o seu veículo. Não as utilize
para outros fi ns.
Lista das ferramentas
Outros acessórios
5.
Argola amovível de reboque.
Consulte o parágrafo "Reboque do
veículo".
Acesso às ferramentas
Roda com tampão
Aquando da desmontagem da
roda
, liberte previamente o tam-
pão com a chave de desmon-
tagem de rodas 1
puxando ao
nível de passagem da válvula.
Aquando da montagem da
roda
, monte novamente o tam-
pão começando por colocar o
seu entalhe em frente à válvula
e pressione o seu rebordo com
a palma da mão.
1.
Chave de desmontagem de rodas.
Permite retirar o tampão e os pa-
rafusos de fi xação da roda.
2.
Macaco com manivela integrada.
Permite elevar o veículo.
3.
Ferramenta "tampões" de parafusos.
Permite retirar os protectores
(tampões) dos parafusos das ro-
das em alumínio. Modo operatório de substituição de
uma roda com defeito pela roda sobres-
selente utilizando as ferramentas forne-
cidas com o veículo.
4.
Casquilho para parafuso anti-
roubo (situado no porta-luvas).
Permite a adaptação da chave
de desmontagem de rodas aos
parafusos especiais "anti-roubo"
(se equipados no seu veículo).
Page 143 of 245
11
INFORMAÇÕES PRÁTICAS
Fixação da roda
sobresselente em chapa ou
de utilização temporária
Se o seu veículo estiver equi-
pado com rodas de alumínio, é
normal constatar, quando aper-
tar os parafusos ao montar a
roda, que as anilhas não entram
em contacto com a roda sobres-
selente em chapa ou de utili-
zação temporária. A fi xação da
roda é possível através do apoio
cónico de cada parafuso.

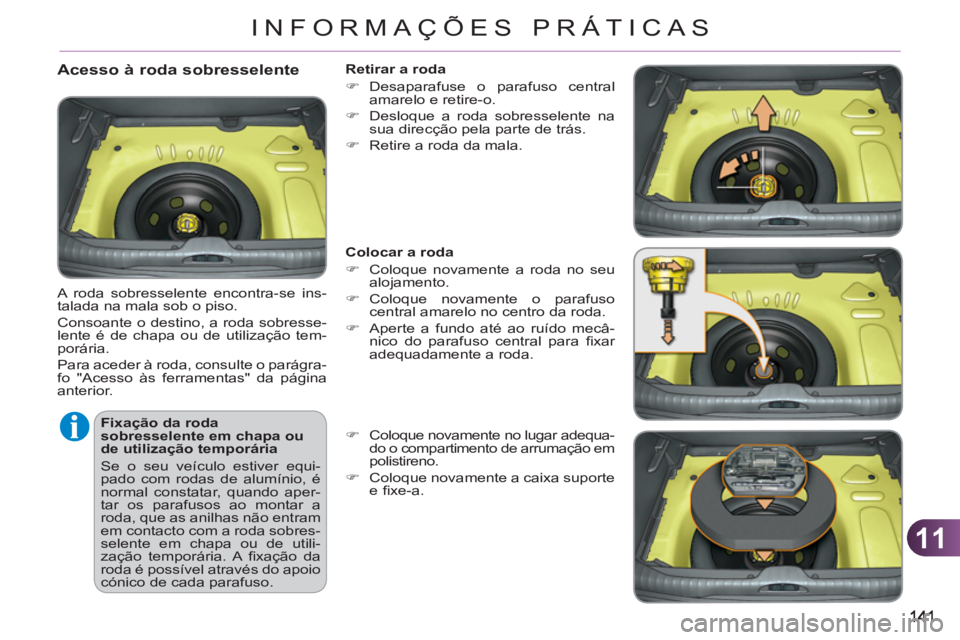

Acesso à roda sobresselente
A roda sobresselente encontra-se ins-
talada na mala sob o piso.
Consoante o destino, a roda sobresse-
lente é de chapa ou de utilização tem-
porária.
Para aceder à roda, consulte o parágra-
fo "Acesso às ferramentas" da página
anterior.
Retirar a roda
)
Desaparafuse o parafuso central
amarelo e retire-o.
)
Desloque a roda sobresselente na
sua direcção pela parte de trás.
)
Retire a roda da mala.
Colocar a roda
)
Coloque novamente a roda no seu
alojamento.
)
Coloque novamente o parafuso
central amarelo no centro da roda.
)
Aperte a fundo até ao ruído mecâ-
nico do parafuso central para fi xar
adequadamente a roda.
)
Coloque novamente no lugar adequa-
do o compartimento de arrumação em
polistireno.
)
Coloque novamente a caixa suporte
e fi xe-a.
Page 144 of 245
11
INFORMAÇÕES PRÁTICAS

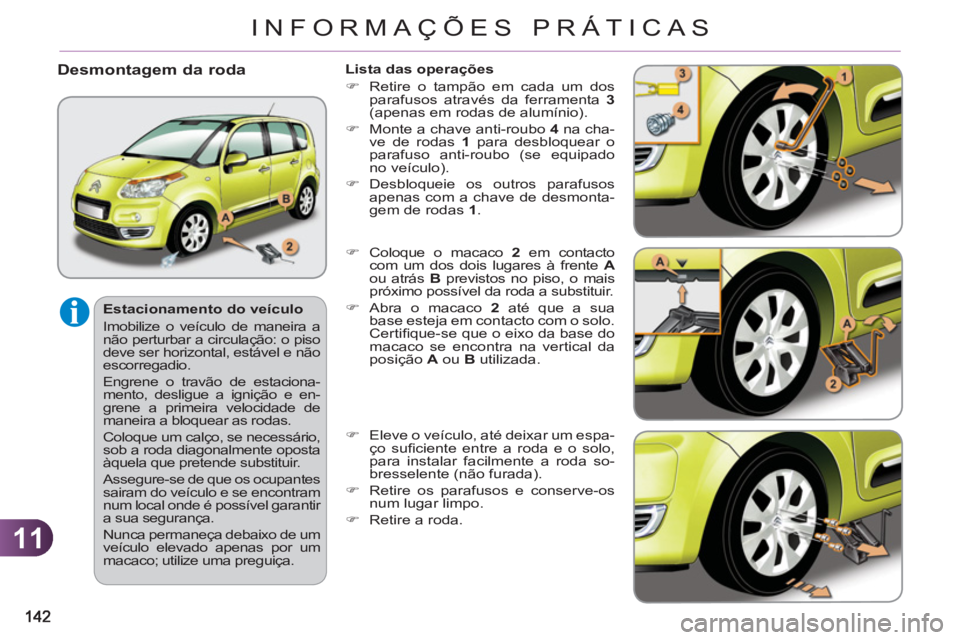

Estacionamento do veículo
Imobilize o veículo de maneira a
não perturbar a circulação: o piso
deve ser horizontal, estável e não
escorregadio.
Engrene o travão de estaciona-
mento, desligue a ignição e en-
grene a primeira velocidade de
maneira a bloquear as rodas.
Coloque um calço, se necessário,
sob a roda diagonalmente oposta
àquela que pretende substituir.
Assegure-se de que os ocupantes
sairam do veículo e se encontram
num local onde é possível garantir
a sua segurança.
Nunca permaneça debaixo de um
veículo elevado apenas por um
macaco; utilize uma preguiça.
Desmontagem da roda
Lista das operações
)
Retire o tampão em cada um dos
parafusos através da ferramenta 3
(apenas em rodas de alumínio).
)
Monte a chave anti-roubo 4
na cha-
ve de rodas 1
para desbloquear o
parafuso anti-roubo (se equipado
no veículo).
)
Desbloqueie os outros parafusos
apenas com a chave de desmonta-
gem de rodas 1
.
)
Coloque o macaco 2
em contacto
com um dos dois lugares à frente A
ou atrás B
previstos no piso, o mais
próximo possível da roda a substituir.
)
Abra o macaco 2
até que a sua
base esteja em contacto com o solo.
Certifi que-se que o eixo da base do
macaco se encontra na vertical da
posição A
ou B
utilizada.
)
Eleve o veículo, até deixar um espa-
ço sufi ciente entre a roda e o solo,
para instalar facilmente a roda so-
bresselente (não furada).
)
Retire os parafusos e conserve-os
num lugar limpo.
)
Retire a roda.
Page 145 of 245
11
INFORMAÇÕES PRÁTICAS

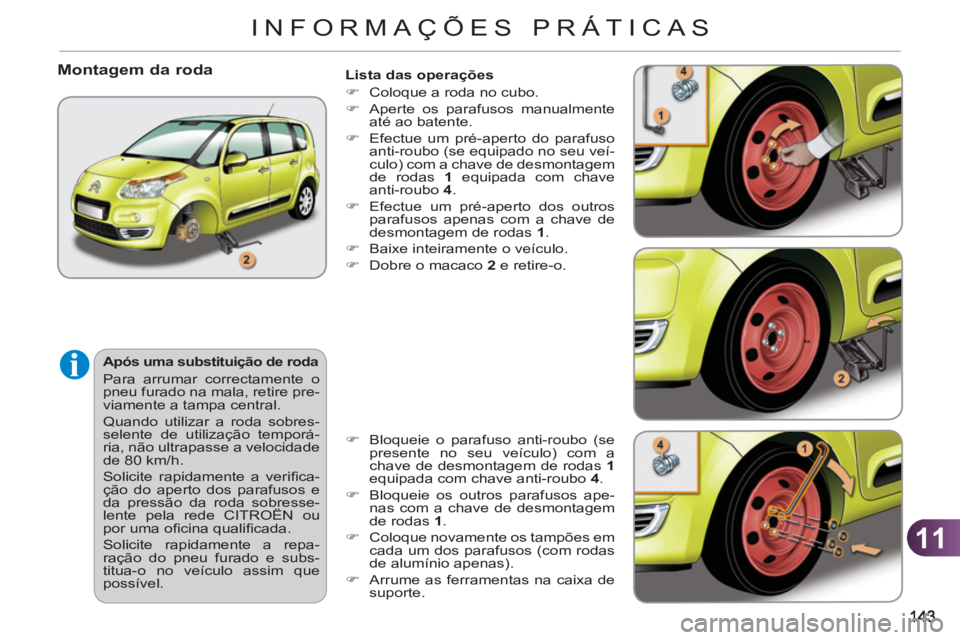

Lista das operações
)
Coloque a roda no cubo.
)
Aperte os parafusos manualmente
até ao batente.
)
Efectue um pré-aperto do parafuso
anti-roubo (se equipado no seu veí-
culo) com a chave de desmontagem
de rodas 1
equipada com chave
anti-roubo 4
.
)
Efectue um pré-aperto dos outros
parafusos apenas com a chave de
desmontagem de rodas 1
.
)
Baixe inteiramente o veículo.
)
Dobre o macaco 2
e retire-o.
Após uma substituição de roda
Para arrumar correctamente o
pneu furado na mala, retire pre-
viamente a tampa central.
Quando utilizar a roda sobres-
selente de utilização temporá-
ria, não ultrapasse a velocidade
de 80 km/h.
Solicite rapidamente a verifi ca-
ção do aperto dos parafusos e
da pressão da roda sobresse-
lente pela rede CITROËN ou
por uma ofi cina qualifi cada.
Solicite rapidamente a repa-
ração do pneu furado e subs-
titua-o no veículo assim que
possível.
Montagem da roda
)
Bloqueie o parafuso anti-roubo (se
presente no seu veículo) com a
chave de desmontagem de rodas 1
equipada com chave anti-roubo 4
.
)
Bloqueie os outros parafusos ape-
nas com a chave de desmontagem
de rodas 1
.
)
Coloque novamente os tampões em
cada um dos parafusos (com rodas
de alumínio apenas).
)
Arrume as ferramentas na caixa de
suporte.
Page 146 of 245
11
144
INFORMAÇÕES PRÁTICAS

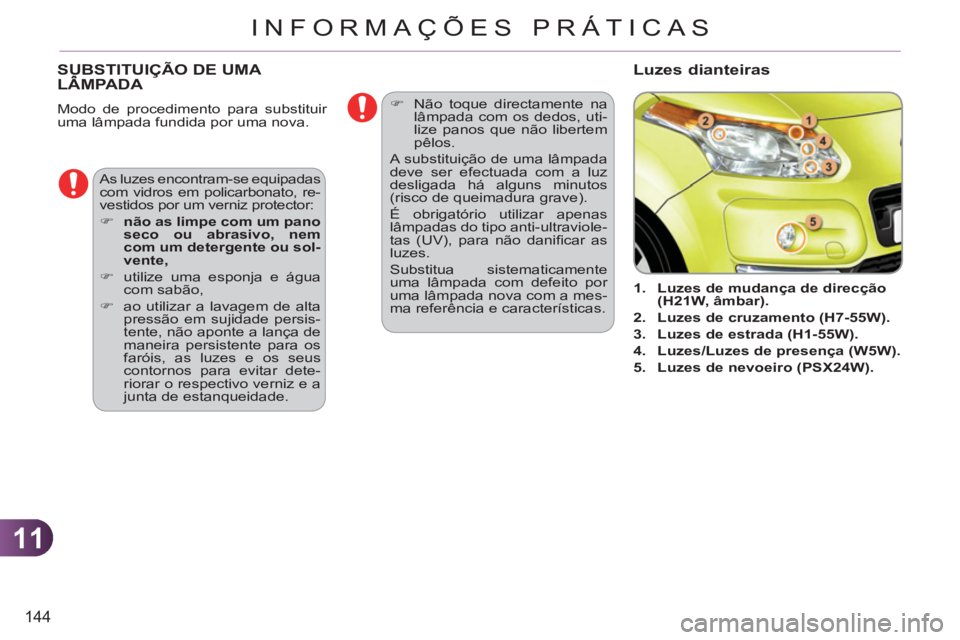

SUBSTITUIÇÃO DE UMA LÂMPADA
Modo de procedimento para substituir
uma lâmpada fundida por uma nova.
1.
Luzes de mudança
de direcção
(H21W, âmbar).
2.
Luzes de cruzamento (H7-55W).
3.
Luzes de estrada (H1-55W).
4.
Luzes/Luzes de presença (W5W).
5.
Luzes de nevoeiro (PSX24W).
As luzes encontram-se equipadas
com vidros em policarbonato, re-
vestidos por um verniz protector:
)
não as limpe com um pano
seco ou abrasivo, nem
com um detergente ou sol-
vente,
)
utilize uma esponja e água
com sabão,
)
ao utilizar a lavagem de alta
pressão em sujidade persis-
tente, não aponte a lança de
maneira persistente para os
faróis, as luzes e os seus
contornos para evitar dete-
riorar o respectivo verniz e a
junta de estanqueidade.
Luzes dianteiras
)
Não toque directamente na
lâmpada com os dedos, uti-
lize panos que não libertem
pêlos.
A substituição de uma lâmpada
deve ser efectuada com a luz
desligada há alguns minutos
(risco de queimadura grave).
É obrigatório utilizar apenas
lâmpadas do tipo anti-ultraviole-
tas (UV), para não danifi car as
luzes.
Substitua sistematicamente
uma lâmpada com defeito por
uma lâmpada nova com a mes-
ma referência e características.
Page 147 of 245
11
145
INFORMAÇÕES PRÁTICAS

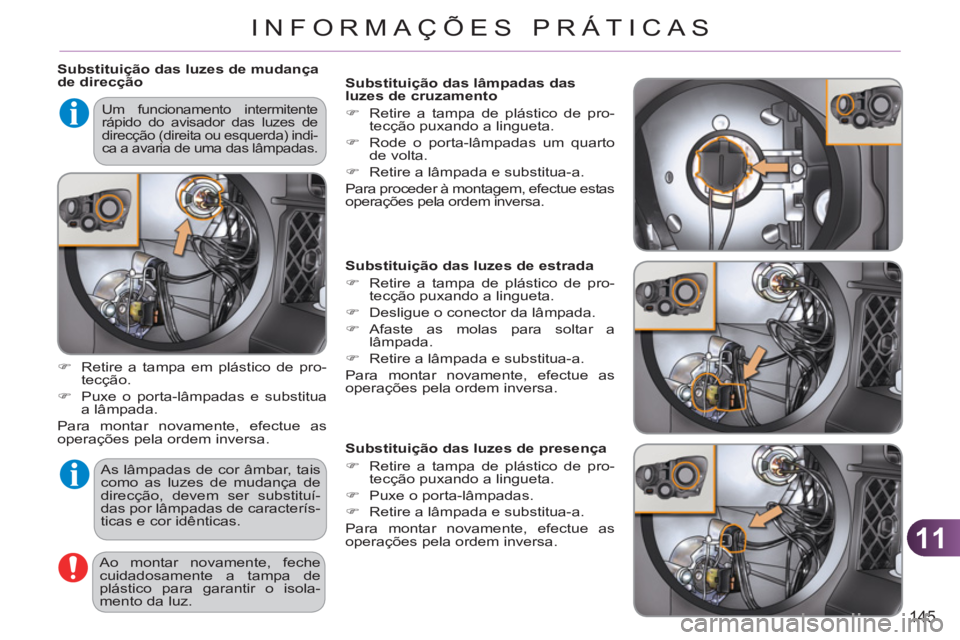

Substituição das luzes de mudança
de direcção
As lâmpadas de cor âmbar, tais
como as luzes de mudança de
direcção, devem ser substituí-
das por lâmpadas de caracterís-
ticas e cor idênticas.
)
Retire a tampa em plástico de pro-
tecção.
)
Puxe o porta-lâmpadas e substitua
a lâmpada.
Para montar novamente, efectue as
operações pela ordem inversa.
Ao montar novamente, feche
cuidadosamente a tampa de
plástico para garantir o isola-
mento da luz.
Um funcionamento intermitente
rápido do avisador das luzes de
direcção (direita ou esquerda) indi-
ca a avaria de uma das lâmpadas.
Substituição das luzes de estrada
)
Retire a tampa de plástico de pro-
tecção puxando a lingueta.
)
Desligue o conector da lâmpada.
)
Afaste as molas para soltar a
lâmpada.
)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue as
operações pela ordem inversa.
Substituição das luzes de presença
)
Retire a tampa de plástico de pro-
tecção puxando a lingueta.
)
Puxe o porta-lâmpadas.
)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue as
operações pela ordem inversa.
Substituição das lâmpadas das
luzes de cruzamento
)
Retire a tampa de plástico de pro-
tecção puxando a lingueta.
)
Rode o porta-lâmpadas um quarto
de volta.
)
Retire a lâmpada e substitua-a.
Para proceder à montagem, efectue estas
operações pela ordem inversa.
Page 148 of 245
11
146
INFORMAÇÕES PRÁTICAS

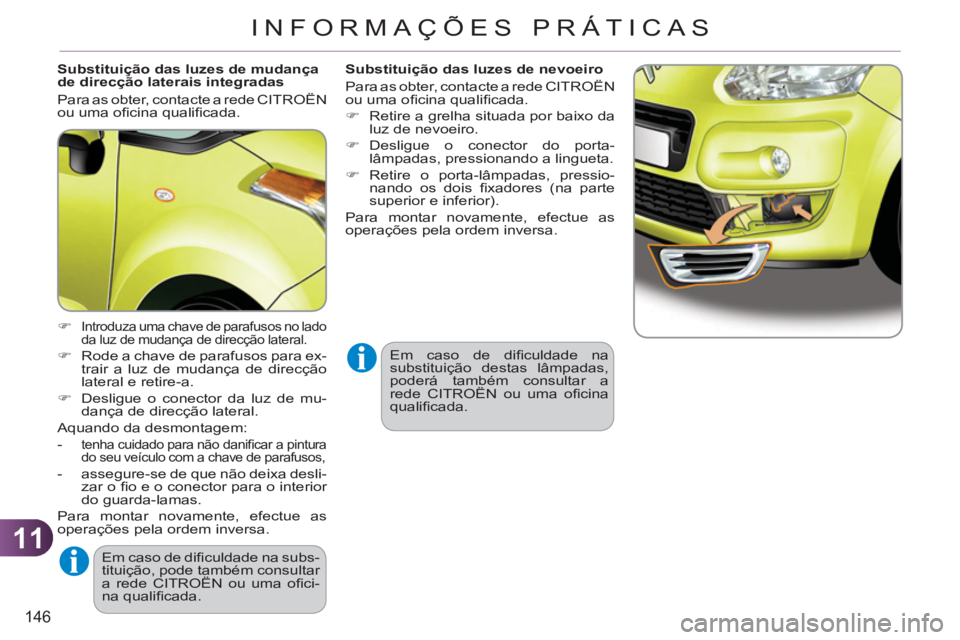

Substituição das luzes de mudança
de direcção laterais integradas
Para as obter, contacte a rede CITROËN
ou uma ofi cina qualifi cada.
)
Introduza uma chave de parafusos no lado
da luz de mudança de direcção lateral.
)
Rode a chave de parafusos para ex-
trair a luz de mudança de direcção
lateral e retire-a.
)
Desligue o conector da luz de mu-
dança de direcção lateral.
Aquando da desmontagem:
-
tenha cuidado para não danifi car a pintura
do seu veículo com a chave de parafusos,
- assegure-se de que não deixa desli-
zar o fi o e o conector para o interior
do guarda-lamas.
Para montar novamente, efectue as
operações pela ordem inversa.
Em caso de difi culdade na subs-
tituição, pode também consultar
a rede CITROËN ou uma ofi ci-
na qualifi cada.
Substituição das luzes de nevoeiro
Para as obter, contacte a rede CITROËN
ou uma ofi cina qualifi cada.
)
Retire a grelha situada por baixo da
luz de nevoeiro.
)
Desligue o conector do porta-
lâmpadas, pressionando a lingueta.
)
Retire o porta-lâmpadas, pressio-
nando os dois fi xadores (na parte
superior e inferior).
Para montar novamente, efectue as
operações pela ordem inversa.
Em caso de difi culdade na
substituição destas lâmpadas,
poderá também consultar a
rede CITROËN ou uma ofi cina
qualifi cada.
Page 149 of 245
11
147
INFORMAÇÕES PRÁTICAS

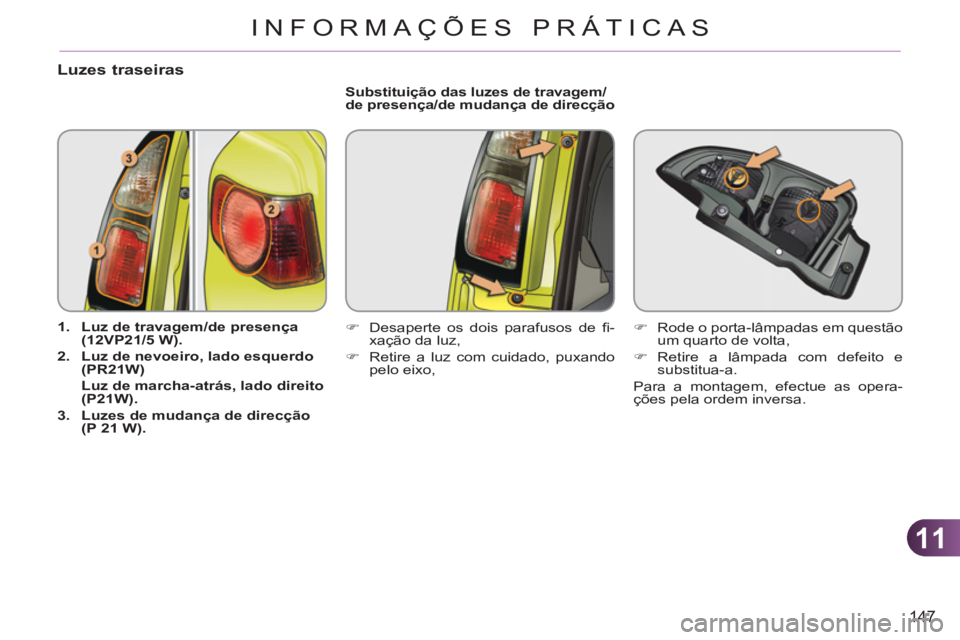

Luzes traseiras
1.
Luz de travagem/de presença
(12VP21/5 W).
2.
Luz de nevoeiro, lado esquerdo
(PR21W)
Luz de marcha-atrás, lado direito
(P21W).
3.
Luzes de mudança de direcção
(P 21 W).
Substituição das luzes de travagem/
de presença/de mudança de direcção
)
Desaperte os dois parafusos de fi -
xação da luz,
)
Retire a luz com cuidado, puxando
pelo eixo,
)
Rode o porta-lâmpadas em questão
um quarto de volta,
)
Retire a lâmpada com defeito e
substitua-a.
Para a montagem, efectue as opera-
ções pela ordem inversa.
Page 150 of 245
11
148
INFORMAÇÕES PRÁTICAS
Substituição da luz de nevoeiro/luz
de marcha-atrás
)
Abra a mala,
)
Pressione as linguetas através de
duas chaves de parafusos,
)
Desligue o conector da luz,
)
Rode o porta-lâmpadas um quarto
de volta,
)
Retire a lâmpada e substitua-a.
Para a montagem, efectue estas opera-
ções pela ordem inversa.
Substituição da terceira luz de
travagem (4 lâmpadas W5W)
)
Abra a mala,
)
Retire os dois obturadores situados
no forro,
)
Empurre o corpo da luz com duas
chaves de parafusos para a retirar
do respectivo alojamento.
)
Rode o porta-lâmpadas correspon-
dente à lâmpada com defeito um
quarto de volta,
)
Puxe a lâmpada substitua-a.
Para a montagem, efectue estas opera-
ções pela ordem inversa.
Substituição das luzes da chapa de
matrícula (W5W)
)
Insira uma chave de parafusos num
dos orifícios exteriores da parte
transparente,
)
Puxe para fora para desencaixar.
)
Retire a parte transparente.
)
Puxe a lâmpada e substitua-a.
Para a montagem, efectue estas opera-
ções pela ordem inversa.
