Uklanjanje bočice
)
Uklonite crnu cevčicu.
)
Odvojte zakrivljenu osnovu bele
cevčice.
)
Kompresor postavite vertikalno.
)
Odvijte bočicu sa donje strane.
Vodite računa da se tečnost ne razlije.
Rok trajanja ove tečnosti naznačen je
na patroni.
Patrona sa tečnošću može biti kori-
šćena samo jedanput ; u slučaju da
je prethodno već otvorena, mora se
zameniti.
Nakon upotrebe, nemojte bacati pa-
tronu u prirodu, odnesite je u mrežu
CITROËN ili u neku službu zaduženu
za njihovo sakupljanje.
Nemojte da zaboravite da nabavite
novu patronu proizvoda za krplje-
nje gume koja je dostupna u mreži
CITROËN ili u stručnom servisu.
Provera pritiska/Povremeno
pumpanje gume
Ovaj kompresor možete koristiti i bez
tečnosti, da biste :
- proverili ili s vremena na vreme na-
pumpali gume vašeg vozila,
- napumpali neke druge predmete na
naduvavanje (baloni, gume za bi-
cikl...).
)
Okrenite selektor A
u polo-
žaj "Naduvavanje".
)
Odvijte do kraja crnu cevčicu H
.
)
Direktno spojte crnu cevčicu
i ventil točka ili predmeta na naduva-
vanje.
Ukoliko je potrebno, prethodno po-
stavite odgovarajući priključak iz
kompleta.
)
Povežite električnu utičnicu kompre-
sora sa utičnicom od 12 V u vašem
vozilu.
)
Startujte motor i ostavite ga da radi.
)
Podesite pritisak pomoću kompre-
sora (za naduvavanje : prekidač B
u položaj "I"
; za izduvavanje : pre-
kidač B
u položaj "O"
i pritisak na
dugme C
), prema pritisku koji je na-
značen na nalepnici sa pritiscima
pneumatika ili predmeta na naduva-
vanje.
)
Izvucite komplet i vratite ga na mesto.
Page 142 of 245
11
140
PRAKTIČNE INFORMACIJE
ZAMENA TOČKA
Alat se nalazi u prtljažniku ispod poda
prtljažnika.
Da biste mu pristupili :
)
otvorite prtljažnik,
)
izvucite pod mobilnog prtljažnika,
)
podignite tepih prtljažnika,
)
izvucite kućište u kome se nalazi
alat,
)
izvucite polistirensku kutiju za alat. Svi ovi alati su za upotrebu na vašem
vozilu. Ne upotrebljavajte ih u druge
svrhe.
Lista alata
Ostala dodatna oprema
5.
Demontažni prsten za vuču.
Pogledati poglavlje "Vuča vašeg vozila".
Pristup alatu
Točkovi sa ratkapnama
Prilikom skidanja točka
, prvo
skinite ratkapnu pomoću ključa
za skidanje točkova 1
provlačeći
je u nivou prolaska ventila.
Prilikom vraćanja točka
, vra-
tite ratkapnu stavivši je da urez
bude u nivou ventila i pritisnite
ivicu dlanom.
1.
Ključ za skidanje točka.
On omogućava da se skine ratka-
pna i vijci koji pričvršćuju točak.
2.
Dizalica sa ugrađenom ručicom.
Ona omogućava podizanje vozila.
3.
Alat za skidanje zaštitnih kapica
vijaka.
On omogućava skidanje zaštita vi-
jaka na aluminijumskim felnama.
Operativni mod zamene neispravnog
točka rezervnim pomoću alata koji se
isporučuje uz vozilo.
4.
Otvor za vijak protiv krađe (sme-
šten u pregradi za rukavice).
On omogućava prilagođavanje
ključa za skidanje točkova speci-
jalnim vijcima za zaštitu od krađe
(ako je vaše vozilo njima opre-
mljeno).
Page 143 of 245
11
PRAKTIČNE INFORMACIJE
Pričvršćivanje čeličnog
rezervnog točka ili točka tipa
"galeta"
Ako je vaše vozilo opremljeno
aluminijumskim točkovima, obra-tite pažnju da prilikom zatezanja
vijaka pri vraćanju točka, matice
ne dolaze u dodir sa čeličnom
felnom ili sa manjim točkom tipa
"galeta". Postavljanje rezervnog
točka sa čeličnom felnom omo-
gućava prijanjanje konusnog
dela svakog vijka.

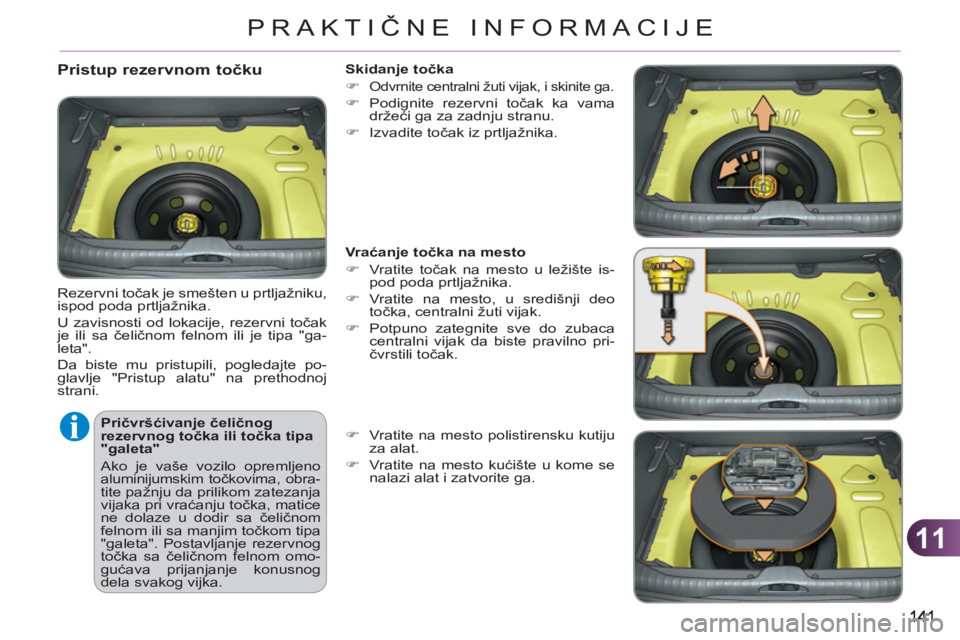

Pristup rezervnom točku
Rezervni točak je smešten u prtljažniku,
ispod poda prtljažnika.
U zavisnosti od lokacije, rezervni točak
je ili sa čeličnom felnom ili je tipa "ga-
leta".
Da biste mu pristupili, pogledajte po-
glavlje "Pristup alatu" na prethodnoj
strani.
Skidanje točka
)
Odvrnite centralni žuti vijak, i skinite ga.
)
Podignite rezervni točak ka vama
držeći ga za zadnju stranu.
)
Izvadite točak iz prtljažnika.
Vr aćanje točka na mesto
)
Vratite točak na mesto u ležište is-
pod poda prtljažnika.
)
Vratite na mesto, u središnji deo
točka, centralni žuti vijak.
)
Potpuno zategnite sve do zubaca
centralni vijak da biste pravilno pri-
čvrstili točak.
)
Vratite na mesto polistirensku kutiju
za alat.
)
Vratite na mesto kućište u kome se
nalazi alat i zatvorite ga.
Page 144 of 245
11
PRAKTIČNE INFORMACIJE
Parkiranje vozila
Imobilišite vozilo tako da ne
ometate saobraćaj : tlo za par-
kiranje trebalo bi da bude, ako
je moguće, ravno, stabilno i bez
klizanja.
Zategnite parkirnu kočnicu, pre-
kinite kontakt i ubacite menjač u
prvi stepen prenosa tako da blo-
kirate točkove.
Postavite podlošku, ako je po-
trebno, ispod točka dijagonalno
od točka koji želite da zamenite.
Budite apsolutno sigurni da su
putnici napustili vozilo i da su na
bezbednom mestu.
Nemojte se nikada zavlačiti is-
pod vozila podignutog samo
dizalicom ; koristite uvek pod-
lošku.

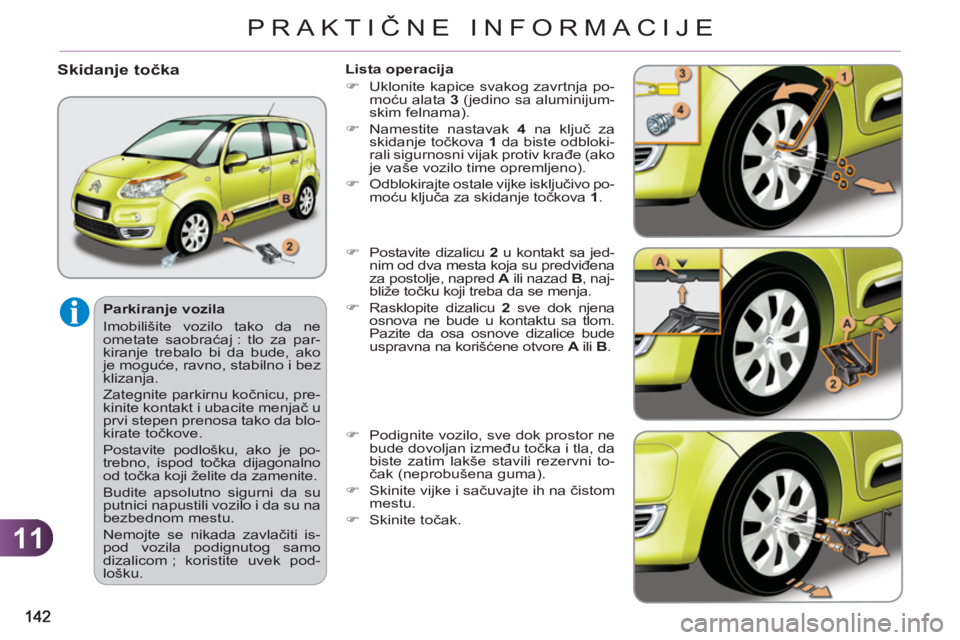

Skidanje točka
Lista operacija
)
Uklonite kapice svakog zavrtnja po-
moću alata 3
(jedino sa aluminijum-
skim felnama).
)
Namestite nastavak 4
na ključ za
skidanje točkova 1
da biste odbloki-
rali sigurnosni vijak protiv krađe (ako
je vaše vozilo time opremljeno).
)
Odblokirajte ostale vijke isključivo po-
moću ključa za skidanje točkova 1
.
)
Postavite dizalicu 2
u kontakt sa jed-
nim od dva mesta koja su predviđena
za postolje, napred A
ili nazad B
, naj-
bliže točku koji treba da se menja.
)
Rasklopite dizalicu 2
sve dok njena
osnova ne bude u kontaktu sa tlom.
Pazite da osa osnove dizalice bude
uspravna na korišćene otvore A
ili B
.
)
Podignite vozilo, sve dok prostor ne
bude dovoljan između točka i tla, da
biste zatim lakše stavili rezervni to-
čak (neprobušena guma).
)
Skinite vijke i sačuvajte ih na čistom
mestu.
)
Skinite točak.
Page 145 of 245
11
PRAKTIČNE INFORMACIJE
Lista operacija
)
Postavite točak na glavčinu točka.
)
Zavrnite vijke rukom do kraja.
)
Izvršite predzatezanje vijka protiv kra-
đe (ako je vaše vozilo time opremlje-
no) ključem za skidanje točkova 1
sa
nastavkom 4
.
)
Izvršite predzatezanje ostalih vijaka
pomoću ključa za skidanje točkova 1
.
)
Spustite vozilo na tlo.
)
Sklopite dizalicu 2
i vratite je na
mesto.
Nakon zamene točka
Da biste pravilno postavili probu-
šenu gumu u prtljažnik, prethod-
no uklonite centralni poklopac.
Prilikom korišćenja manjeg re-
zervnog točka tipa "galeta", pa-
zite da ne prekoračite brzinu od
80 km/h.
Brzo proverite zategnutost vija-
ka i pritisak rezervnog točka u
servisnoj mreži CITROËN ili u
stručnom servisu.
Popravite probušeni točak i vra-
tite ga što pre na vozilo.

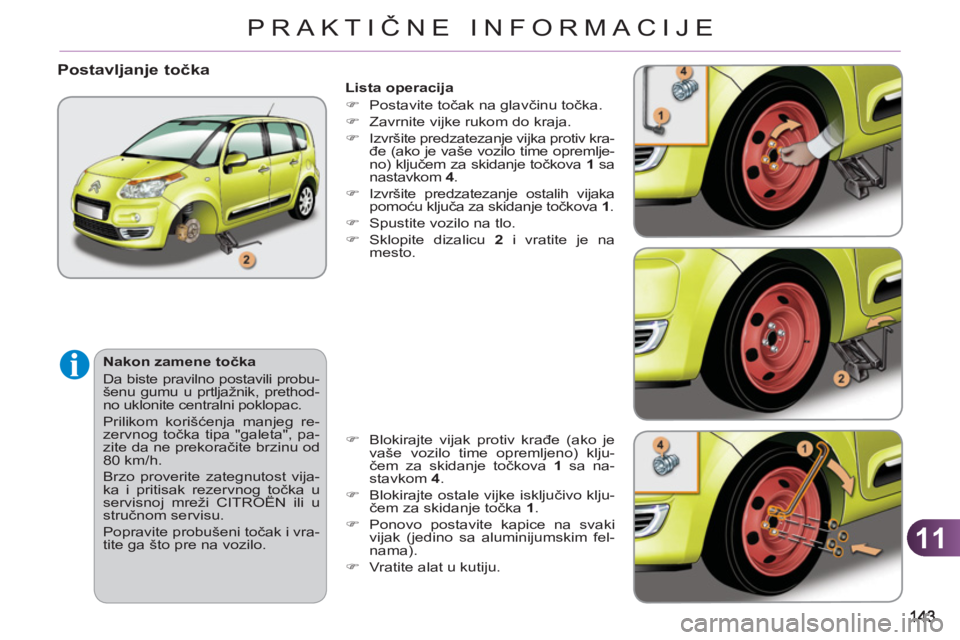

Postavljanje točka
)
Blokirajte vijak protiv krađe (ako je
vaše vozilo time opremljeno) klju-
čem za skidanje točkova 1
sa na-
stavkom 4
.
)
Blokirajte ostale vijke isključivo klju-
čem za skidanje točka 1
.
)
Ponovo postavite kapice na svaki
vijak (jedino sa aluminijumskim fel-
nama).
)
Vratite alat u kutiju.
Page 146 of 245
11
144
PRAKTIČNE INFORMACIJE

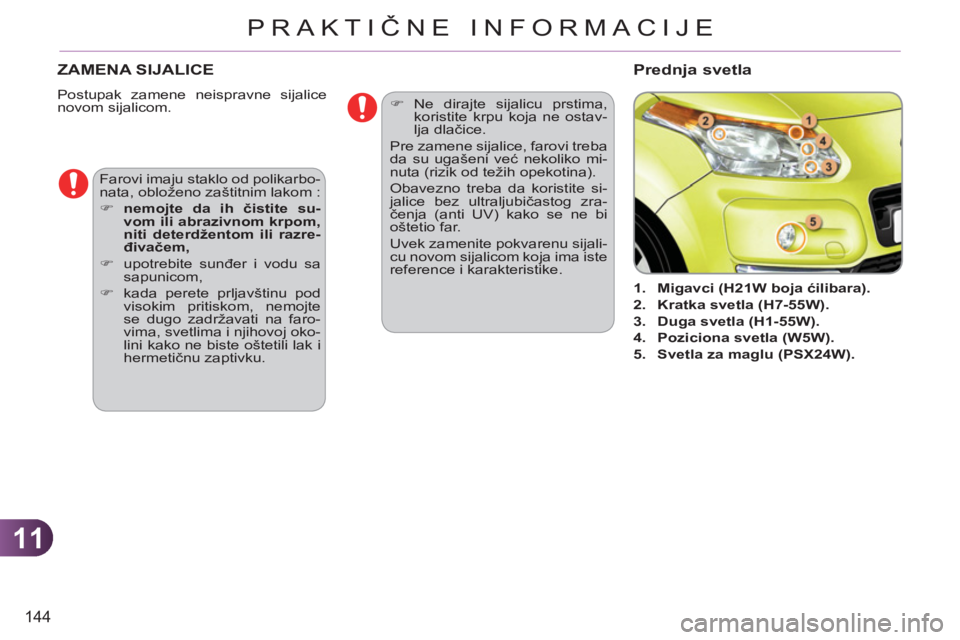

ZAMENA SIJALICE
Postupak zamene neispravne sijalice
novom sijalicom.
1.
Migavci (H21W boja ćilibara).
2.
Kratka svetla (H7-55W).
3.
Duga svetla (H1-55W).
4.
Poziciona svetla (W5W).
5.
Svetla za maglu (PSX24W).
Farovi imaju staklo od polikarbo-
nata, obloženo zaštitnim lakom :
)
nemojte da ih čistite su-
vom ili abrazivnom krpom,
niti deterdžentom ili razre-
đivačem,
)
upotrebite sunđer i vodu sa
sapunicom,
)
kada perete prljavštinu pod
visokim pritiskom, nemojte
se dugo zadržavati na faro-
vima, svetlima i njihovoj oko-
lini kako ne biste oštetili lak i
hermetičnu zaptivku.
Prednja svetla
)
Ne dirajte sijalicu prstima,
koristite krpu koja ne ostav-
lja dlačice.
Pre zamene sijalice, farovi treba
da su ugašeni već nekoliko mi-
nuta (rizik od težih opekotina).
Obavezno treba da koristite si-
jalice bez ultraljubičastog zra-
čenja (anti UV) kako se ne bi
oštetio far.
Uvek zamenite pokvarenu sijali-
cu novom sijalicom koja ima iste
reference i karakteristike.
Page 147 of 245
11
145
PRAKTIČNE INFORMACIJE

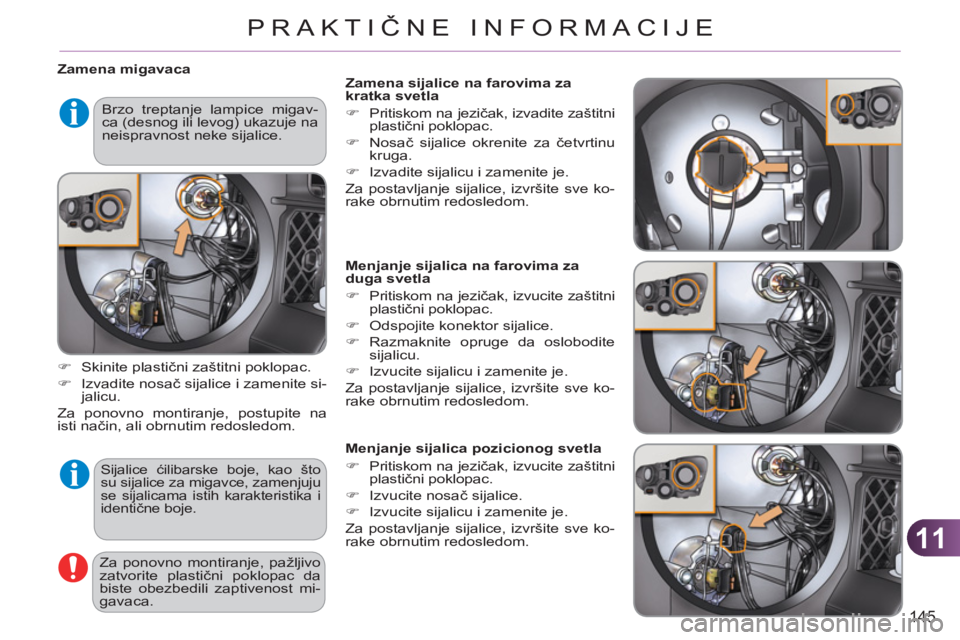

Zamena migavaca
Sijalice ćilibarske boje, kao što
su sijalice za migavce, zamenjuju
se sijalicama istih karakteristika i
identične boje.
)
Skinite plastični zaštitni poklopac.
)
Izvadite nosač sijalice i zamenite si-
jalicu.
Za ponovno montiranje, postupite na
isti način, ali obrnutim redosledom.
Za ponovno montiranje, pažljivo
zatvorite plastični poklopac da
biste obezbedili zaptivenost mi-
gavaca.
Brzo treptanje lampice migav-
ca (desnog ili levog) ukazuje na
neispravnost neke sijalice.
Menjanje sijalica na farovima za
duga svetla
)
Pritiskom na jezičak, izvucite zaštitni
plastični poklopac.
)
Odspojite konektor sijalice.
)
Razmaknite opruge da oslobodite
sijalicu.
)
Izvucite sijalicu i zamenite je.
Za postavljanje sijalice, izvršite sve ko-
rake obrnutim redosledom.
Menjanje sijalica pozicionog svetla
)
Pritiskom na jezičak, izvucite zaštitni
plastični poklopac.
)
Izvucite nosač sijalice.
)
Izvucite sijalicu i zamenite je.
Za postavljanje sijalice, izvršite sve ko-
rake obrnutim redosledom.
Zamena sijalice na farovima za
kratka svetla
)
Pritiskom na jezičak, izvadite zaštitni
plastični poklopac.
)
Nosač sijalice okrenite za četvrtinu
kruga.
)
Izvadite sijalicu i zamenite je.
Za postavljanje sijalice, izvršite sve ko-
rake obrnutim redosledom.
Page 148 of 245
11
146
PRAKTIČNE INFORMACIJE

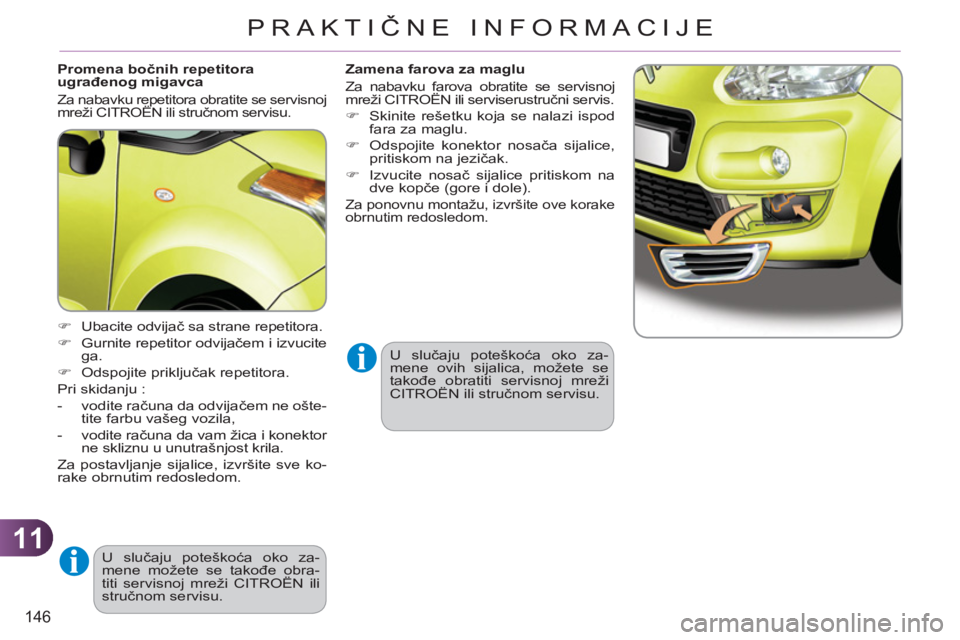

Promena bočnih repetitora
ugrađenog migavca
Za nabavku repetitora obratite se servisnoj
mreži CITROËN ili stručnom servisu.
)
Ubacite odvijač sa strane repetitora.
)
Gurnite repetitor odvijačem i izvucite
ga.
)
Odspojite priključak repetitora.
Pri skidanju :
- vodite računa da odvijačem ne ošte-
tite farbu vašeg vozila,
- vodite računa da vam žica i konektor
ne skliznu u unutrašnjost krila.
Za postavljanje sijalice, izvršite sve ko-
rake obrnutim redosledom.
U slučaju poteškoća oko za-
mene možete se takođe obra-
titi servisnoj mreži CITROËN ili
stručnom servisu.
Zamena farova za maglu
Za nabavku farova obratite se servisnoj
mreži CITROËN ili serviserustručni servis.
)
Skinite rešetku koja se nalazi ispod
fara za maglu.
)
Odspojite konektor nosača sijalice,
pritiskom na jezičak.
)
Izvucite nosač sijalice pritiskom na
dve kopče (gore i dole).
Za ponovnu montažu, izvršite ove korake
obrnutim redosledom.
U slučaju poteškoća oko za-
mene ovih sijalica, možete se
takođe obratiti servisnoj mreži
CITROËN ili stručnom servisu.
Page 149 of 245
11
147
PRAKTIČNE INFORMACIJE

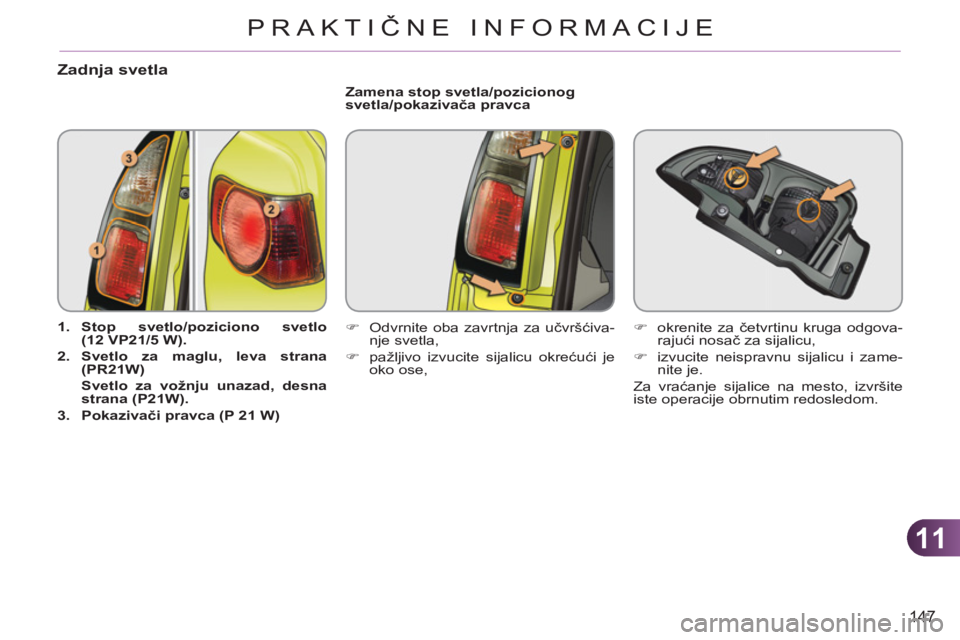

Zadnja svetla
1.
Stop svetlo/poziciono svetlo
(12 VP21/5 W).
2.
Svetlo za maglu, leva strana
(PR21W)
Svetlo za vožnju unazad, desna
strana (P21W).
3.
Pokazivači pravca (P 21 W)
Zamena stop svetla/pozicionog
svetla/pokazivača pravca
)
Odvrnite oba zavrtnja za učvršćiva-
nje svetla,
)
pažljivo izvucite sijalicu okrećući je
oko ose,
)
okrenite za četvrtinu kruga odgova-
rajući nosač za sijalicu,
)
izvucite neispravnu sijalicu i zame-
nite je.
Za vraćanje sijalice na mesto, izvršite
iste operacije obrnutim redosledom.
Page 150 of 245
11
148
PRAKTIČNE INFORMACIJE

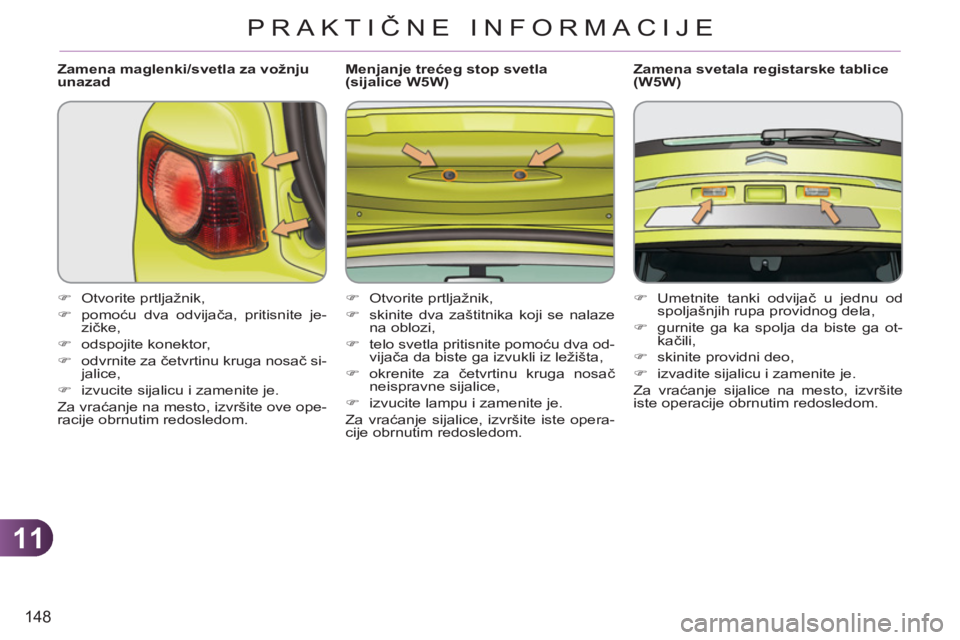

Zamena maglenki/svetla za vožnju
unazad
)
Otvorite prtljažnik,
)
pomoću dva odvijača, pritisnite je-
zičke,
)
odspojite konektor,
)
odvrnite za četvrtinu kruga nosač si-
jalice,
)
izvucite sijalicu i zamenite je.
Za vraćanje na mesto, izvršite ove ope-
racije obrnutim redosledom.
Menjanje trećeg stop svetla
(sijalice W5W)
)
Otvorite prtljažnik,
)
skinite dva zaštitnika koji se nalaze
na oblozi,
)
telo svetla pritisnite pomoću dva od-
vijača da biste ga izvukli iz ležišta,
)
okrenite za četvrtinu kruga nosač
neispravne sijalice,
)
izvucite lampu i zamenite je.
Za vraćanje sijalice, izvršite iste opera-
cije obrnutim redosledom.
Zamena svetala registarske tablice
(W5W)
)
Umetnite tanki odvijač u jednu od
spoljašnjih rupa providnog dela,
)
gurnite ga ka spolja da biste ga ot-
kačili,
)
skinite providni deo,
)
izvadite sijalicu i zamenite je.
Za vraćanje sijalice na mesto, izvršite
iste operacije obrnutim redosledom.
