CITROEN C3 PICASSO 2012 Priručnik (in Serbian)
Manufacturer: CITROEN, Model Year: 2012, Model line: C3 PICASSO, Model: CITROEN C3 PICASSO 2012Pages: 245, PDF Size: 8.47 MB
Page 151 of 245
11
PRAKTIČNE INFORMACIJE

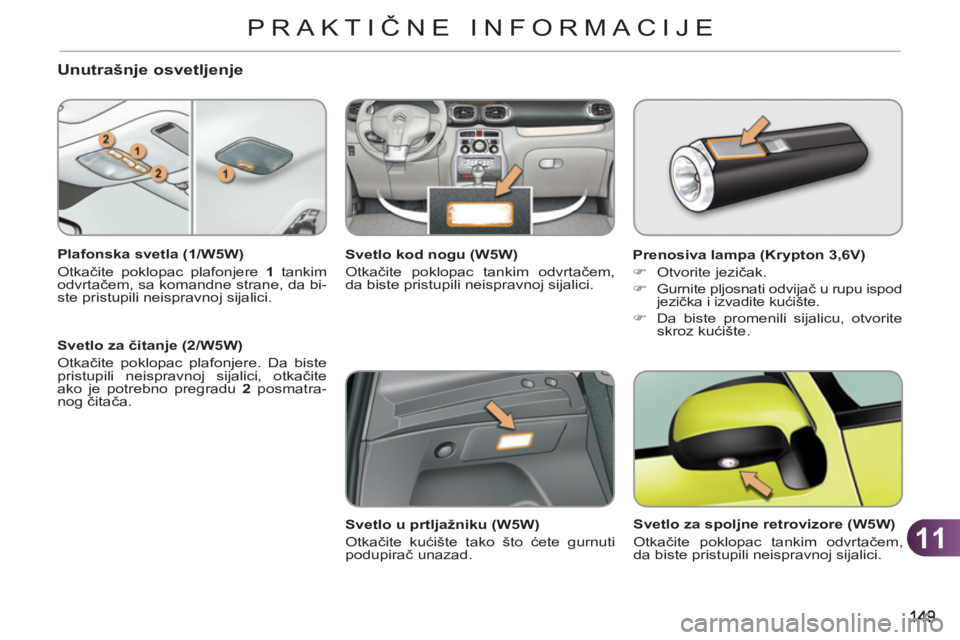

Unutrašnje osvetljenje
Plafonska svetla (1/W5W)
Otkačite poklopac plafonjere 1
tankim
odvrtačem, sa komandne strane, da bi-
ste pristupili neispravnoj sijalici.
Svetlo za čitanje (2/W5W)
Otkačite poklopac plafonjere. Da biste
pristupili neispravnoj sijalici, otkačite
ako je potrebno pregradu 2
posmatra-
nog čitača.
Svetlo kod nogu (W5W)
Otkačite poklopac tankim odvrtačem,
da biste pristupili neispravnoj sijalici.
Svetlo u prtljažniku (W5W)
Otkačite kućište tako što ćete gurnuti
podupirač unazad.
Prenosiva lampa (Krypton 3,6V)
)
Otvorite jezičak.
)
Gurnite pljosnati odvijač u rupu ispod
jezička i izvadite kućište.
)
Da biste promenili sijalicu, otvorite
skroz kućište.
Svetlo za spoljne retrovizore (W5W)
Otkačite poklopac tankim odvrtačem,
da biste pristupili neispravnoj sijalici.

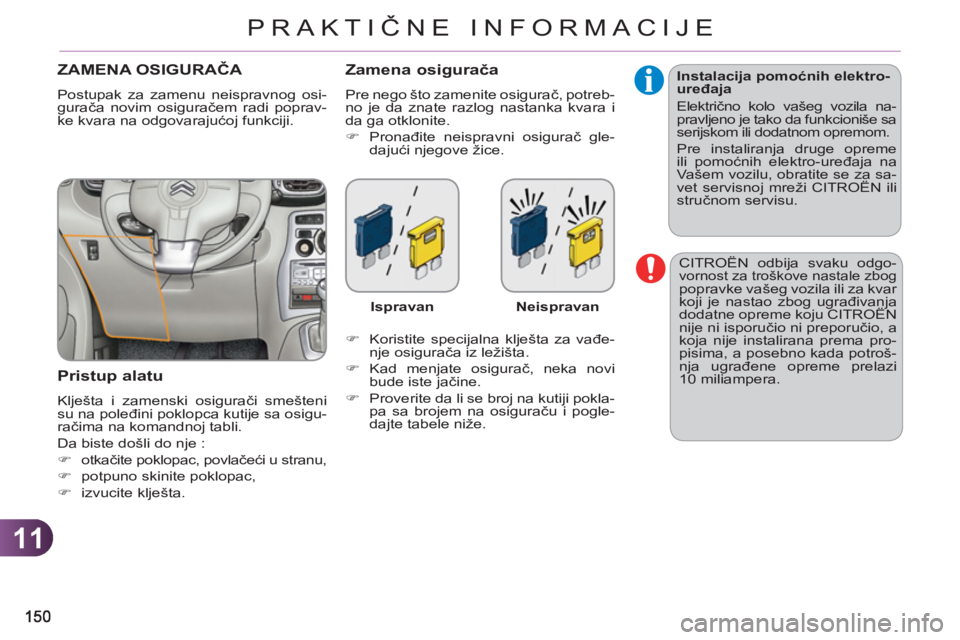

Page 152 of 245
11
PRAKTIČNE INFORMACIJE
CITRO
Page 153 of 245
11
151
PRAKTIČNE INFORMACIJE

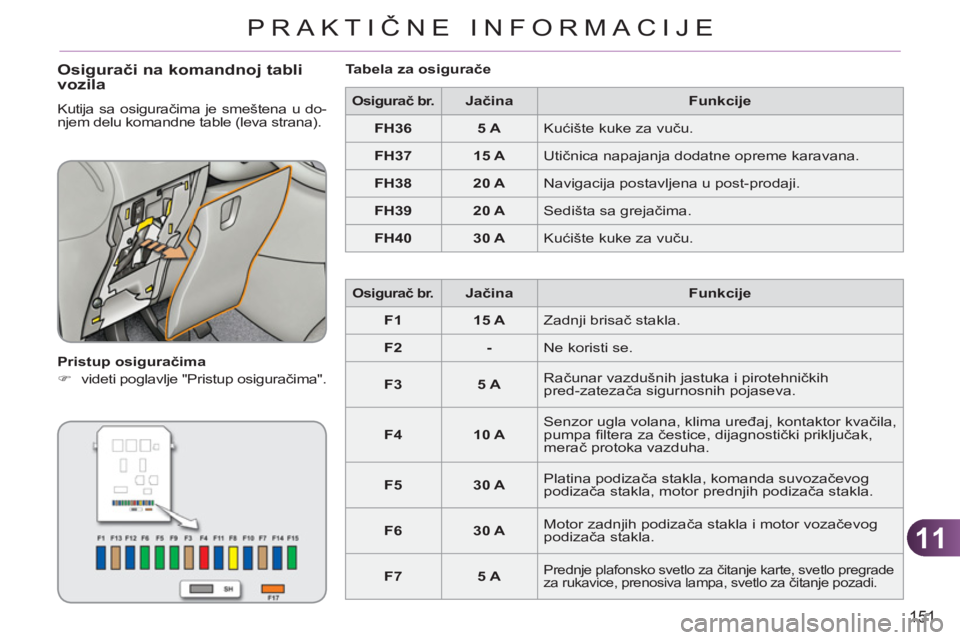

Osigurači na komandnoj tabli vozila
Kutija sa osiguračima je smeštena u do-
njem delu komandne table (leva strana).
Pristup osiguračima
)
videti poglavlje "Pristup osiguračima".
Tabela za osigurače
Osigurač br.
Jačina
Funkcije
FH36
5 A
Kućište kuke za vuču.
FH37
15 A
Utičnica napajanja dodatne opreme karavana.
FH38
20 A
Navigacija postavljena u post-prodaji.
FH39
20 A
Sedišta sa grejačima.
FH40
30 A
Kućište kuke za vuču.
Osigurač br.
Jačina
Funkcije
F1
15 A
Zadnji brisač stakla.
F2
-
Ne koristi se.
F3
5 A
Računar vazdušnih jastuka i pirotehničkih
pred-zatezača sigurnosnih pojaseva.
F4
10 A
Senzor ugla volana, klima uređaj, kontaktor kvačila,
pumpa fi ltera za čestice, dijagnostički priključak,
merač protoka vazduha.
F5
30 A
Platina podizača stakla, komanda suvozačevog
podizača stakla, motor prednjih podizača stakla.
F6
30 A
Motor zadnjih podizača stakla i motor vozačevog
podizača stakla.
F7
5 A
Prednje plafonsko svetlo za čitanje karte, svetlo pregrade
za rukavice, prenosiva lampa, svetlo za čitanje pozadi.
Page 154 of 245
11
152
PRAKTIČNE INFORMACIJE

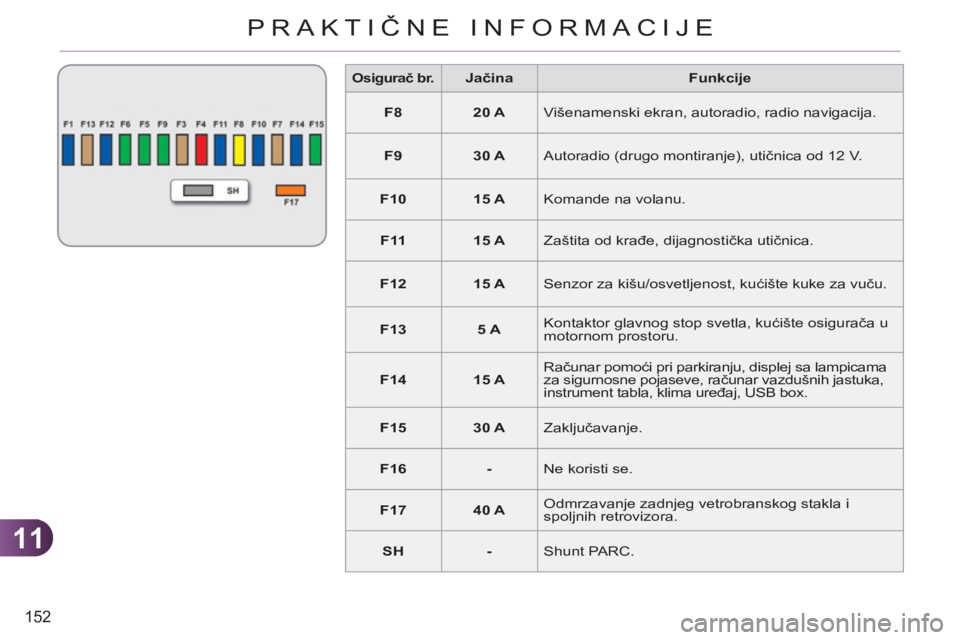

Osigurač br.
Jačina
Funkcije
F8
20 A
Višenamenski ekran, autoradio, radio navigacija.
F9
30 A
Autoradio (drugo montiranje), utičnica od 12 V.
F10
15 A
Komande na volanu.
F11
15 A
Zaštita od krađe, dijagnostička utičnica.
F12
15 A
Senzor za kišu/osvetljenost, kućište kuke za vuču.
F13
5 A
Kontaktor glavnog stop svetla, kućište osigurača u
motornom prostoru.
F14
15 A
Računar pomoći pri parkiranju, displej sa lampicama
za sigurnosne pojaseve, računar vazdušnih jastuka,
instrument tabla, klima uređaj, USB box.
F15
30 A
Zaključavanje.
F16
-
Ne koristi se.
F17
40 A
Odmrzavanje zadnjeg vetrobranskog stakla i
spoljnih retrovizora.
SH
-
Shunt PARC.
Page 155 of 245
11
153
PRAKTIČNE INFORMACIJE

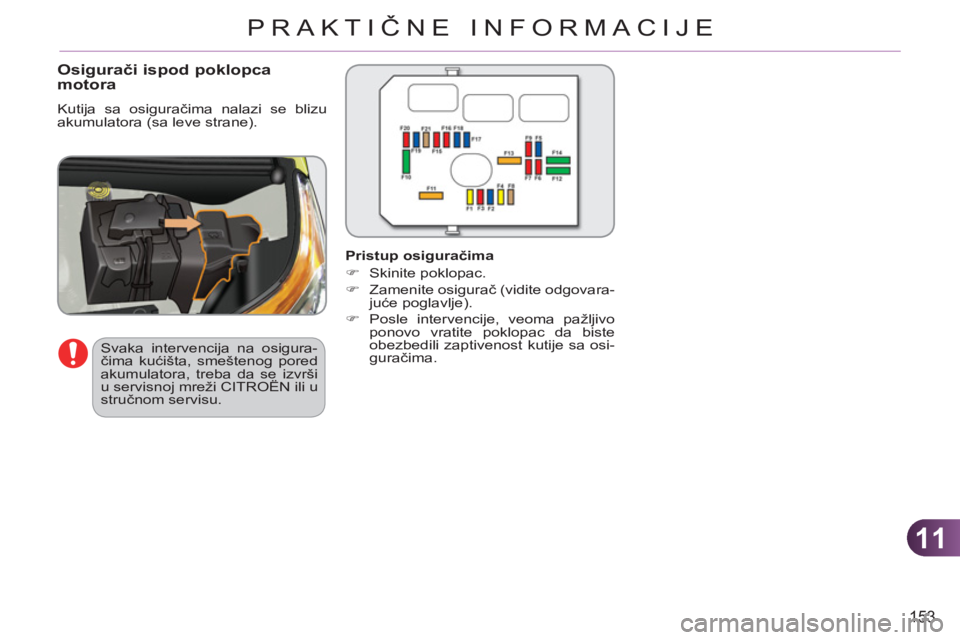

Osigurači ispod poklopcamotora
Kutija sa osiguračima nalazi se blizu
akumulatora (sa leve strane).
Svaka intervencija na osigura-
čima kućišta, smeštenog pored
akumulatora, treba da se izvrši
u servisnoj mreži CITROËN ili u
stručnom servisu.
Pristup osiguračima
)
Skinite poklopac.
)
Zamenite osigurač (vidite odgovara-
juće poglavlje).
)
Posle intervencije, veoma pažljivo
ponovo vratite poklopac da biste
obezbedili zaptivenost kutije sa osi-
guračima.
Page 156 of 245
11
154
PRAKTIČNE INFORMACIJE

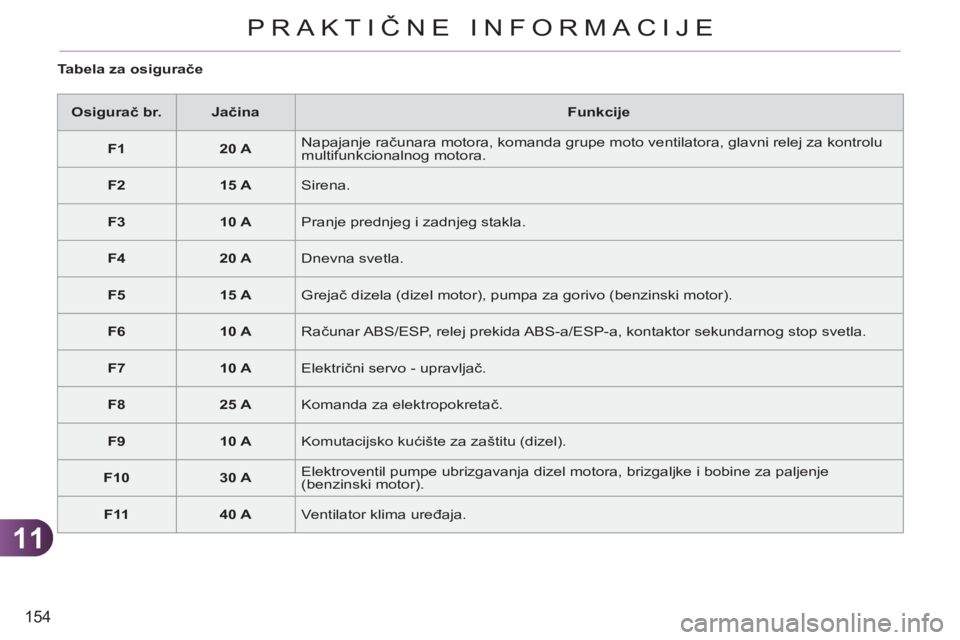

Tabela za osigurače
Osigurač br.
Jačina
Funkcije
F1
20 A
Napajanje računara motora, komanda grupe moto ventilatora, glavni relej za kontrolu
multifunkcionalnog motora.
F2
15 A
Sirena.
F3
10 A
Pranje prednjeg i zadnjeg stakla.
F4
20 A
Dnevna svetla.
F5
15 A
Grejač dizela (dizel motor), pumpa za gorivo (benzinski motor).
F6
10 A
Računar ABS/ESP, relej prekida ABS-a/ESP-a, kontaktor sekundarnog stop svetla.
F7
10 A
Električni servo - upravljač.
F8
25 A
Komanda za elektropokretač.
F9
10 A
Komutacijsko kućište za zaštitu (dizel).
F10
30 A
Elektroventil pumpe ubrizgavanja dizel motora, brizgaljke i bobine za paljenje
(benzinski motor).
F11
40 A
Ventilator klima uređaja.
Page 157 of 245
11
PRAKTIČNE INFORMACIJE

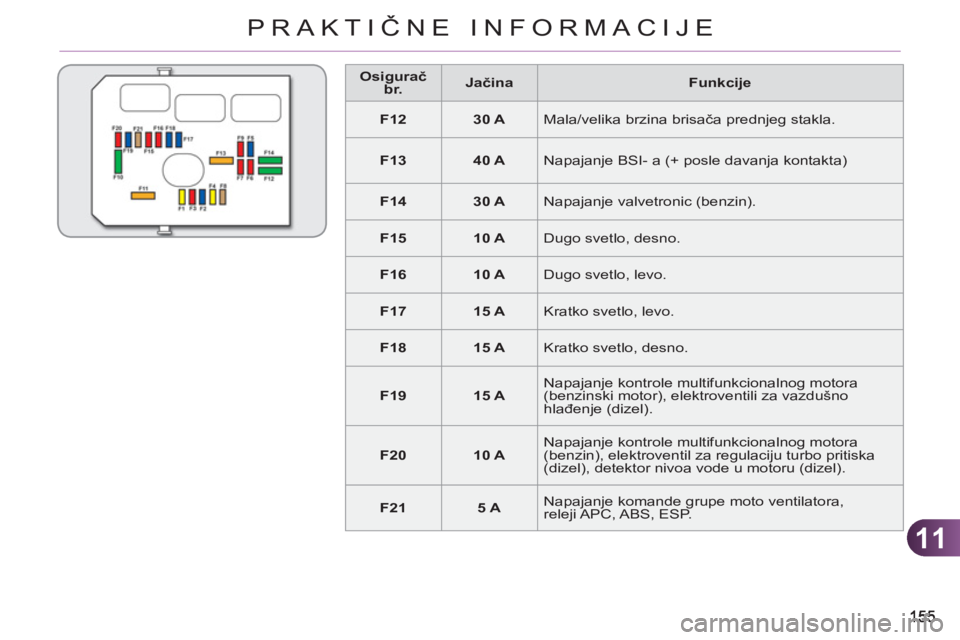

Osigurač
br.
Jačina
Funkcije
F12
30 A
Mala/velika brzina brisača prednjeg stakla.
F13
40 A
Napajanje BSI- a (+ posle davanja kontakta)
F14
30 A
Napajanje valvetronic (benzin).
F15
10 A
Dugo svetlo, desno.
F16
10 A
Dugo svetlo, levo.
F17
15 A
Kratko svetlo, levo.
F18
15 A
Kratko svetlo, desno.
F19
15 A
Napajanje kontrole multifunkcionalnog motora
(benzinski motor), elektroventili za vazdušno
hlađenje (dizel).
F20
10 A
Napajanje kontrole multifunkcionalnog motora
(benzin), elektroventil za regulaciju turbo pritiska
(dizel), detektor nivoa vode u motoru (dizel).
F21
5 A
Napajanje komande grupe moto ventilatora,
releji APC, ABS, ESP.
Page 158 of 245
11
156
PRAKTIČNE INFORMACIJE

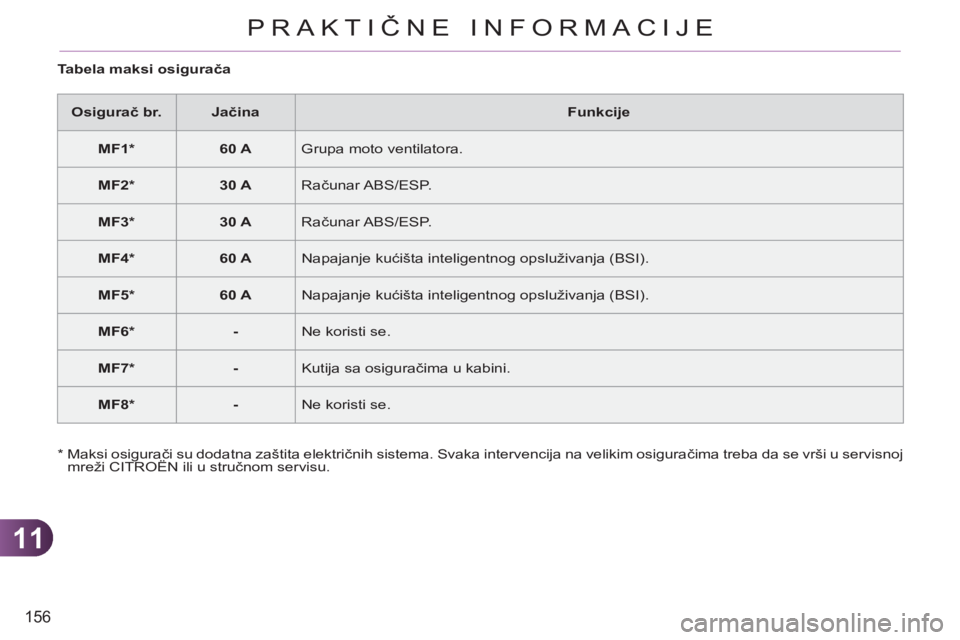

Tabela maksi osigurača
Osigurač br.
Jačina
Funkcije
MF1 *
60 A
Grupa moto ventilatora.
MF2 *
30 A
Računar ABS/ESP.
MF3 *
30 A
Računar ABS/ESP.
MF4 *
60 A
Napajanje kućišta inteligentnog opsluživanja (BSI).
MF5 *
60 A
Napajanje kućišta inteligentnog opsluživanja (BSI).
MF6 *
-
Ne koristi se.
MF7 *
-
Kutija sa osiguračima u kabini.
MF8 *
-
Ne koristi se.
*
Maksi osigurači su dodatna zaštita električnih sistema. Svaka intervencija na velikim osiguračima treba da se vrši u servisnoj
mreži CITROËN ili u stručnom servisu.
Page 159 of 245
11
PRAKTIČNE INFORMACIJE

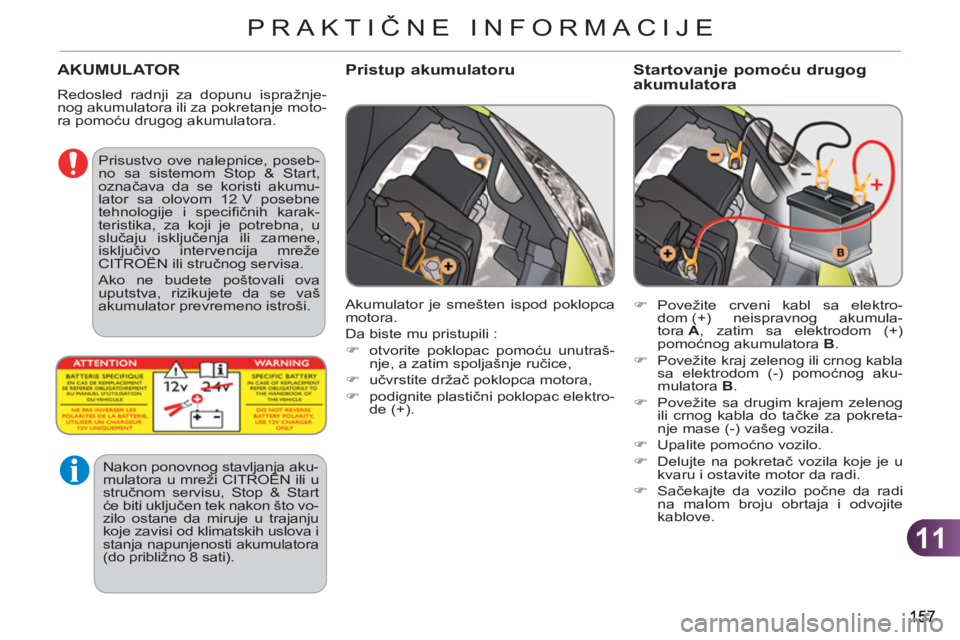

AKUMULATOR
Redosled radnji za dopunu ispražnje-
nog akumulatora ili za pokretanje moto-
ra pomoću drugog akumulatora.
Pristup akumulatoru
Startovanje pomoću drugogakumulatora
)
Povežite crveni kabl sa elektro-
dom (+) neispravnog akumula-
tora A
, zatim sa elektrodom (+)
pomoćnog akumulatora B
.
)
Povežite kraj zelenog ili crnog kabla
sa elektrodom (-) pomoćnog aku-
mulatora B
.
)
Povežite sa drugim krajem zelenog
ili crnog kabla do tačke za pokreta-
nje mase (-) vašeg vozila.
)
Upalite pomoćno vozilo.
)
Delujte na pokretač vozila koje je u
kvaru i ostavite motor da radi.
)
Sačekajte da vozilo počne da radi
na malom broju obrtaja i odvojite
kablove.
Akumulator je smešten ispod poklopca
motora.
Da biste mu pristupili :
)
otvorite poklopac pomoću unutraš-
nje, a zatim spoljašnje ručice,
)
učvrstite držač poklopca motora,
)
podignite plastični poklopac elektro-
de (+).
Prisustvo ove nalepnice, poseb-
no sa sistemom Stop & Start,
označava da se koristi akumu-
lator sa olovom 12 V posebne
tehnologije i specifi čnih karak-
teristika, za koji je potrebna, u
slučaju isključenja ili zamene,
isključivo intervencija mreže
CITROËN ili stručnog servisa.
Ako ne budete poštovali ova
uputstva, rizikujete da se vaš
akumulator prevremeno istroši.
Nakon ponovnog stavljanja aku-
mulatora u mreži CITROËN ili u
stručnom servisu, Stop & Start
će biti uključen tek nakon što vo-
zilo ostane da miruje u trajanju
koje zavisi od klimatskih uslova
i
stanja napunjenosti akumulatora
(do približno 8 sati).

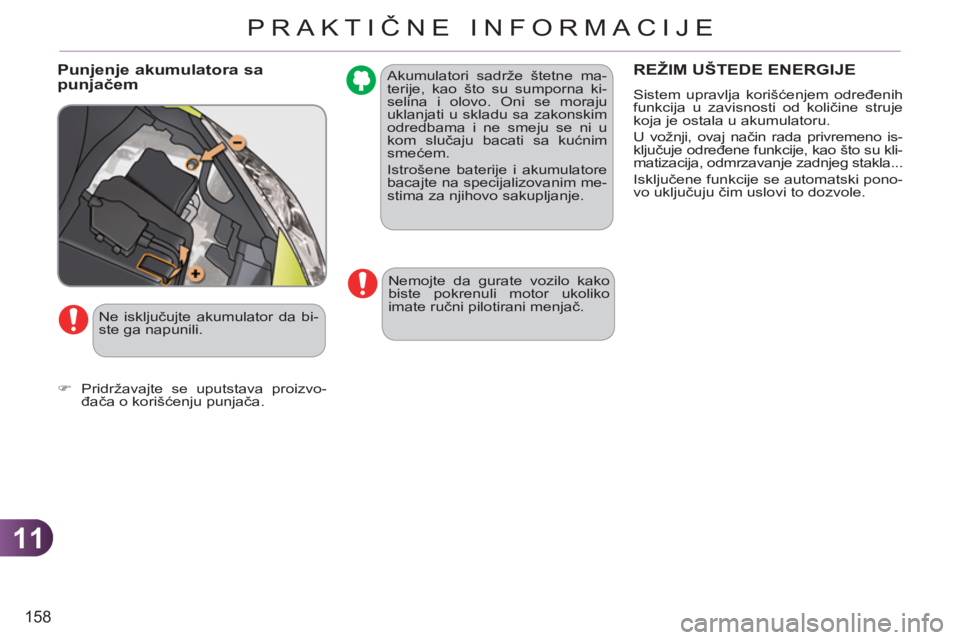

Page 160 of 245
11
158
PRAKTIČNE INFORMACIJE
Akumulatori sadr
