Page 161 of 245
11
159
PRAKTIČNE INFORMACIJE
Nije moguće pokrenuti motor sa
praznim akumulatorom (pogle-
dajte odgovarajuće poglavlje).
Ako ste razgovarali telefonom,
preko sistema audio navigacija
MyWay, u trenutku prelaska na
program uštede energije, veza će
biti prekinuta posle 10 minuta.

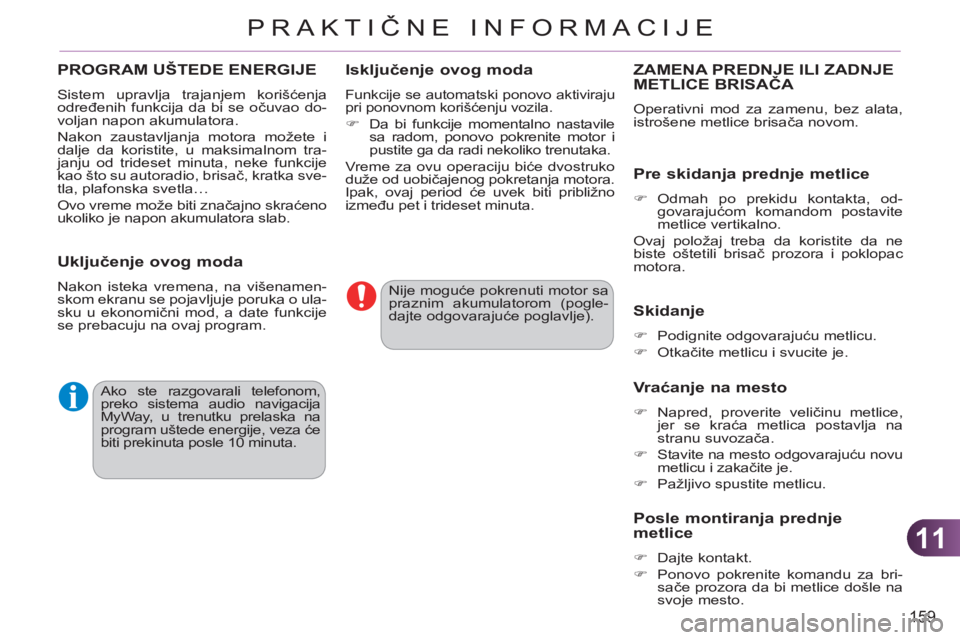

PROGRAM UŠTEDE ENERGIJE
Sistem upravlja trajanjem korišćenja
određenih funkcija da bi se očuvao do-
voljan napon akumulatora.
Nakon zaustavljanja motora možete i
dalje da koristite, u maksimalnom tra-
janju od trideset minuta, neke funkcije
kao što su autoradio, brisač, kratka sve-
tla, plafonska svetla…
Ovo vreme može biti značajno skraćeno
ukoliko je napon akumulatora slab.
Isključenje ovog moda
Funkcije se automatski ponovo aktiviraju
pri ponovnom korišćenju vozila.
)
Da bi funkcije momentalno nastavile
sa radom, ponovo pokrenite motor i
pustite ga da radi nekoliko trenutaka.
Vreme za ovu operaciju biće dvostruko
duže od uobičajenog pokretanja motora.
Ipak, ovaj period će uvek biti približno
između pet i trideset minuta.
Uključenje ovog moda
Nakon isteka vremena, na višenamen-
skom ekranu se pojavljuje poruka o ula-
sku u ekonomični mod, a date funkcije
se prebacuju na ovaj program.
ZAMENA PREDNJE ILI ZADNJEMETLICE BRISAČA
Operativni mod za zamenu, bez alata,
istrošene metlice brisača novom.
Skidanje
)
Podignite odgovarajuću metlicu.
)
Otkačite metlicu i svucite je.
Vraćanje na mesto
)
Napred, proverite veličinu metlice,
jer se kraća metlica postavlja na
stranu suvozača.
)
Stavite na mesto odgovarajuću novu
metlicu i zakačite je.
)
Pažljivo spustite metlicu.
Pre skidanja prednje metlice
)
Odmah po prekidu kontakta, od-
govarajućom komandom postavite
metlice vertikalno.
Ovaj položaj treba da koristite da ne
biste oštetili brisač prozora i poklopac
motora.
Posle montiranja prednjemetlice
)
Dajte kontakt.
)
Ponovo pokrenite komandu za bri-
sače prozora da bi metlice došle na
svoje mesto.
Page 162 of 245
11
160
PRAKTIČNE INFORMACIJE

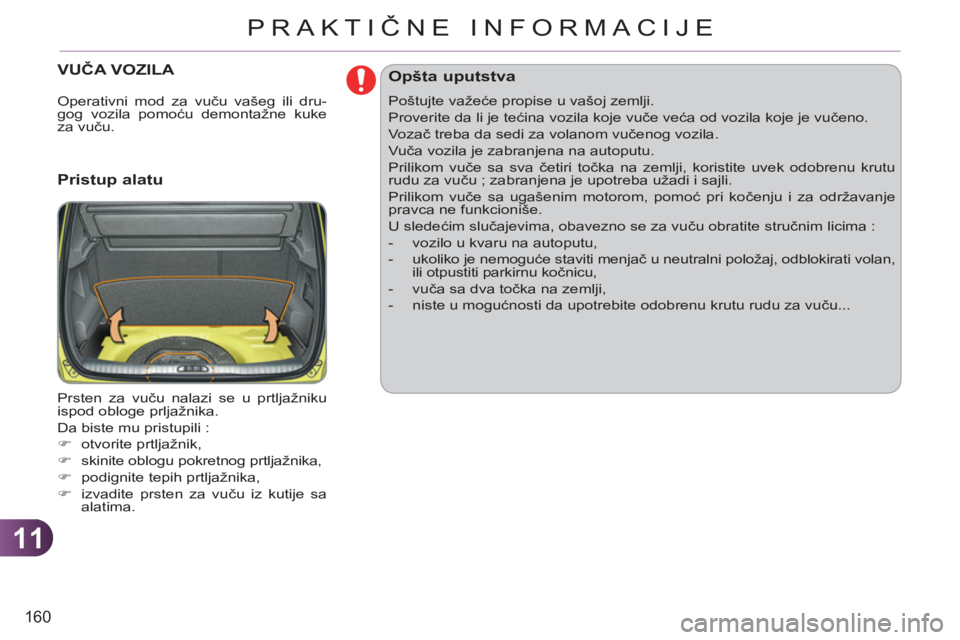

VUČA VOZILA
Pristup alatu
Prsten za vuču nalazi se u prtljažniku
ispod obloge prljažnika.
Da biste mu pristupili :
)
otvorite prtljažnik,
)
skinite oblogu pokretnog prtljažnika,
)
podignite tepih prtljažnika,
)
izvadite prsten za vuču iz kutije sa
alatima.
Opšta uputstva
Poštujte važeće propise u vašoj zemlji.
Proverite da li je tećina vozila koje vuče veća od vozila koje je vučeno.
Vo z ač treba da sedi za volanom vučenog vozila.
Vuča vozila je zabranjena na autoputu.
Prilikom vuče sa sva četiri točka na zemlji, koristite uvek odobrenu krutu
rudu za vuču ; zabranjena je upotreba užadi i sajli.
Prilikom vuče sa ugašenim motorom, pomoć pri kočenju i za održavanje
pravca ne funkcioniše.
U sledećim slučajevima, obavezno se za vuču obratite stručnim licima :
- vozilo u kvaru na autoputu,
- ukoliko je nemoguće staviti menjač u neutralni položaj, odblokirati volan,
ili otpustiti parkirnu kočnicu,
- vuča sa dva točka na zemlji,
- niste u mogućnosti da upotrebite odobrenu krutu rudu za vuču...
Operativni mod za vuču vašeg ili dru-
gog vozila pomoću demontažne kuke
za vuču.
Page 163 of 245
11
161
PRAKTIČNE INFORMACIJE

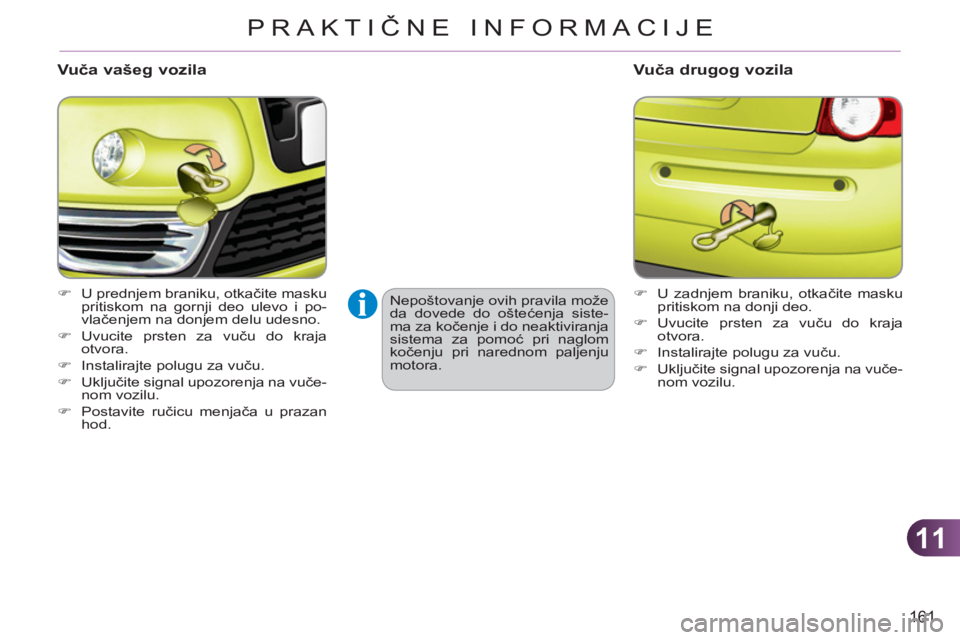

Vuča vašeg vozila
)
U prednjem braniku, otkačite masku
pritiskom na gornji deo ulevo i po-
vlačenjem na donjem delu udesno.
)
Uvucite prsten za vuču do kraja
otvora.
)
Instalirajte polugu za vuču.
)
Uključite signal upozorenja na vuče-
nom vozilu.
)
Postavite ručicu menjača u prazan
hod.
)
U zadnjem braniku, otkačite masku
pritiskom na donji deo.
)
Uvucite prsten za vuču do kraja
otvora.
)
Instalirajte polugu za vuču.
)
Uključite signal upozorenja na vuče-
nom vozilu.
Vuča drugog vozila
Nepoštovanje ovih pravila može
da dovede do oštećenja siste-
ma za kočenje i do neaktiviranja
sistema za pomoć pri naglom
kočenju pri narednom paljenju
motora.
Page 164 of 245
11
162
PRAKTIČNE INFORMACIJE

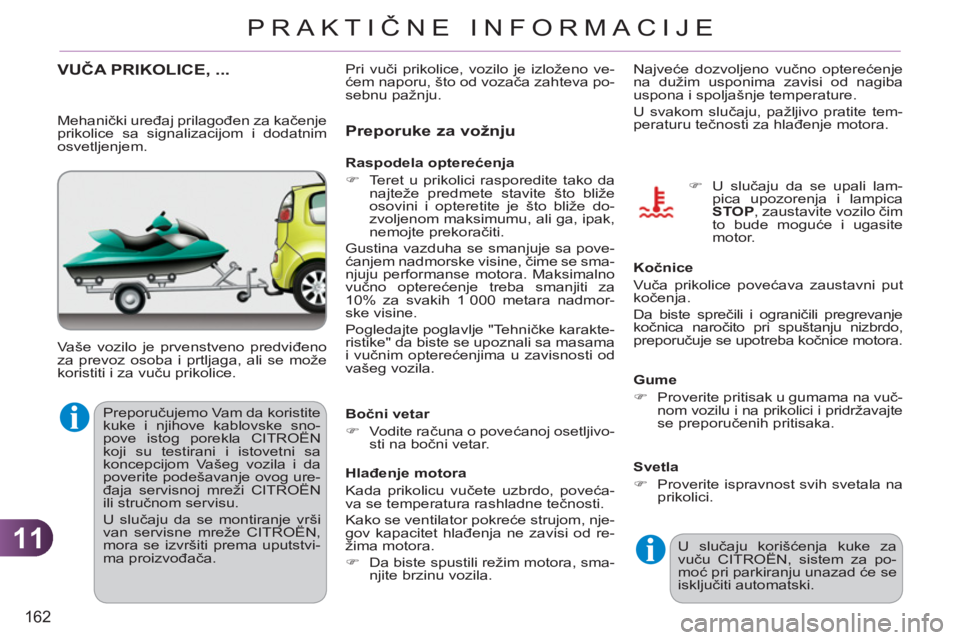

VUČA PRIKOLICE, ...
Vaše vozilo je prvenstveno predviđeno
za prevoz osoba i prtljaga, ali se može
koristiti i za vuču prikolice.
Preporuke za vožnju
Najveće dozvoljeno vučno opterećenje
na dužim usponima zavisi od nagiba
uspona i spoljašnje temperature.
U svakom slučaju, pažljivo pratite tem-
peraturu tečnosti za hlađenje motora.
Bočni vetar
)
Vodite računa o povećanoj osetljivo-
sti na bočni vetar.
Hlađenje motora
Kada prikolicu vučete uzbrdo, poveća-
va se temperatura rashladne tečnosti.
Kako se ventilator pokreće strujom, nje-
gov kapacitet hlađenja ne zavisi od re-
žima motora.
)
Da biste spustili režim motora, sma-
njite brzinu vozila.
Kočnice
Vuča prikolice povećava zaustavni put
kočenja.
Da biste sprečili i ograničili pregrevanje
kočnica naročito pri spuštanju nizbrdo,
preporučuje se upotreba kočnice motora.
Gume
)
Proverite pritisak u gumama na vuč-
nom vozilu i na prikolici i pridržavajte
se preporučenih pritisaka.
Svetla
)
Proverite ispravnost svih svetala na
prikolici.
U slučaju korišćenja kuke za
vuču CITROËN, sistem za po-
moć pri parkiranju unazad će se
isključiti automatski.
)
U slučaju da se upali lam-
pica upozorenja i lampica
STOP
, zaustavite vozilo čim
to bude moguće i ugasite
motor.
Mehanički uređaj prilagođen za kačenje
prikolice sa signalizacijom i dodatnim
osvetljenjem.
Raspodela opterećenja
)
Teret u prikolici rasporedite tako da
najteže predmete stavite što bliže
osovini i opteretite je što bliže do-
zvoljenom maksimumu, ali ga, ipak,
nemojte prekoračiti.
Gustina vazduha se smanjuje sa pove-
ćanjem nadmorske visine, čime se sma-
njuju performanse motora. Maksimalno
vučno opterećenje treba smanjiti za
10% za svakih 1 000 metara nadmor-
ske visine.
Pogledajte poglavlje "Tehničke karakte-
ristike" da biste se upoznali sa masama
i vučnim opterećenjima u zavisnosti od
vašeg vozila. Pri vuči prikolice, vozilo je izloženo ve-
ćem naporu, što od vozača zahteva po-
sebnu pažnju.
Preporučujemo Vam da koristite
kuke i njihove kablovske sno-
pove istog porekla CITROËN
koji su testirani i istovetni sa
koncepcijom Vašeg vozila i da
poverite podešavanje ovog ure-
đaja servisnoj mreži CITROËN
ili stručnom servisu.
U slučaju da se montiranje vrši
van servisne mreže CITROËN,
mora se izvršiti prema uputstvi-
ma proizvođača.
Page 165 of 245
11
163
PRAKTIČNE INFORMACIJE

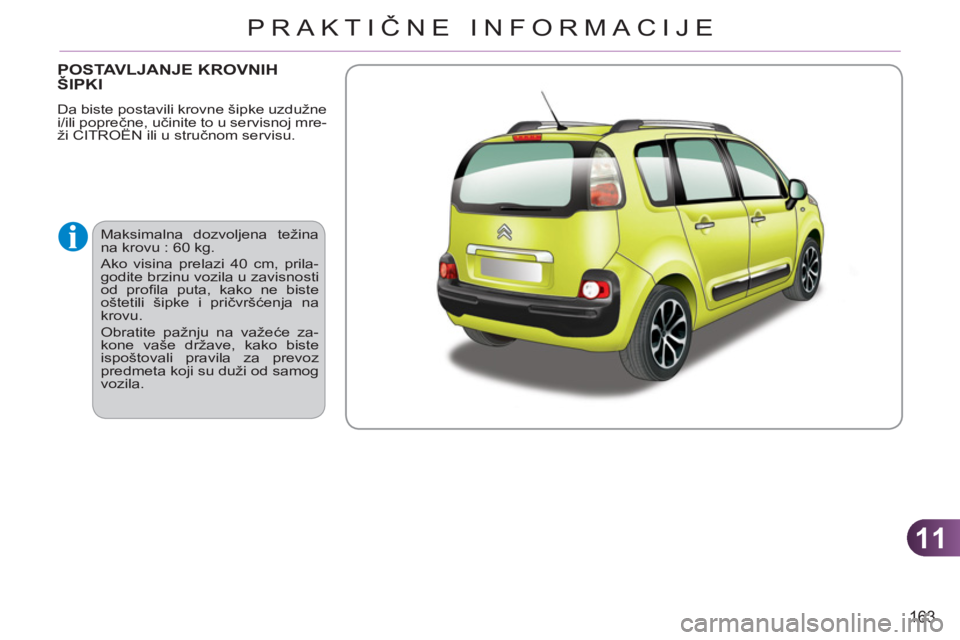

POSTAVLJANJE KROVNIHŠIPKI
Maksimalna dozvoljena težina
na krovu : 60 kg.
Ako visina prelazi 40 cm, prila-
godite brzinu vozila u zavisnosti
od profi la puta, kako ne biste
oštetili šipke i pričvršćenja na
krovu.
Obratite pažnju na važeće za-
kone vaše države, kako biste
ispoštovali pravila za prevoz
predmeta koji su duži od samog
vozila. Da biste postavili krovne šipke uzdužne
i/ili poprečne, učinite to u servisnoj mre-
ži CITROËN ili u stručnom servisu.
Page 166 of 245
11
164
PRAKTIČNE INFORMACIJE

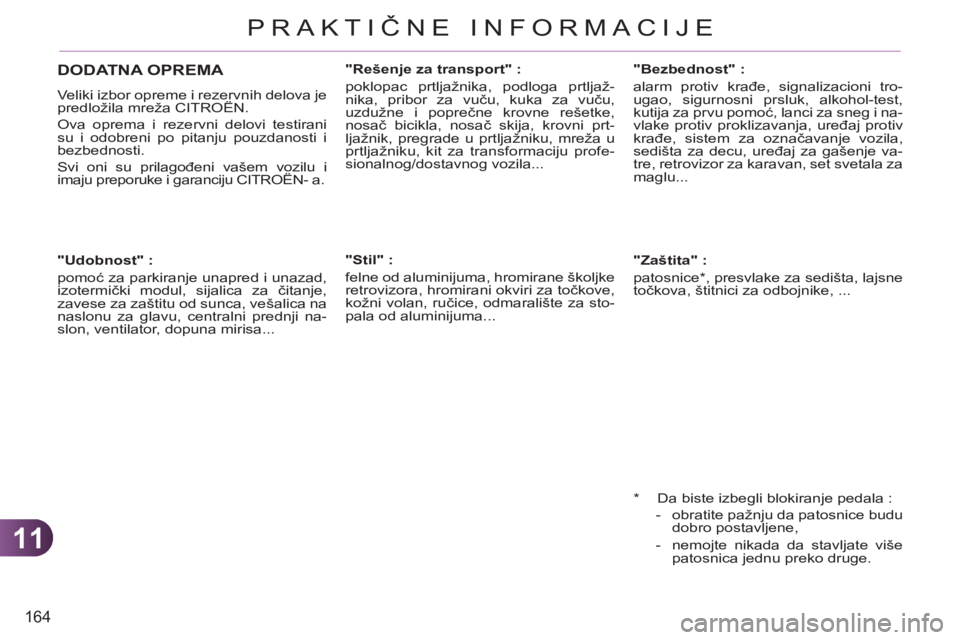

"Udobnost" :
pomoć za parkiranje unapred i unazad,
izotermički modul, sijalica za čitanje,
zavese za zaštitu od sunca, vešalica na
naslonu za glavu, centralni prednji na-
slon, ventilator, dopuna mirisa...
"Zaštita" :
patosnice * , presvlake za sedišta, lajsne
točkova, štitnici za odbojnike, ...
"Rešenje za transport" :
poklopac prtljažnika, podloga prtljaž-
nika, pribor za vuču, kuka za vuču,
uzdužne i poprečne krovne rešetke,
nosač bicikla, nosač skija, krovni prt-
ljažnik, pregrade u prtljažniku, mreža u
prtljažniku, kit za transformaciju profe-
sionalnog/dostavnog vozila...
"Bezbednost" :
alarm protiv krađe, signalizacioni tro-
ugao, sigurnosni prsluk, alkohol-test,
kutija za prvu pomoć, lanci za sneg i na-
vlake protiv proklizavanja, uređaj protiv
krađe, sistem za označavanje vozila,
sedišta za decu, uređaj za gašenje va-
tre, retrovizor za karavan, set svetala za
maglu...
"Stil" :
felne od aluminijuma, hromirane školjke
retrovizora, hromirani okviri za točkove,
kožni volan, ručice, odmaralište za sto-
pala od aluminijuma...
DODATNA OPREMA
Veliki izbor opreme i rezervnih delova je
predložila mreža CITROËN.
Ova oprema i rezervni delovi testirani
su i odobreni po pitanju pouzdanosti i
bezbednosti.
Svi oni su prilagođeni vašem vozilu i
imaju preporuke i garanciju CITROËN- a.
*
Da biste izbegli blokiranje pedala :
- obratite pažnju da patosnice budu
dobro postavljene,
- nemojte nikada da stavljate više
patosnica jednu preko druge.
Page 167 of 245
11
165
PRAKTIČNE INFORMACIJE

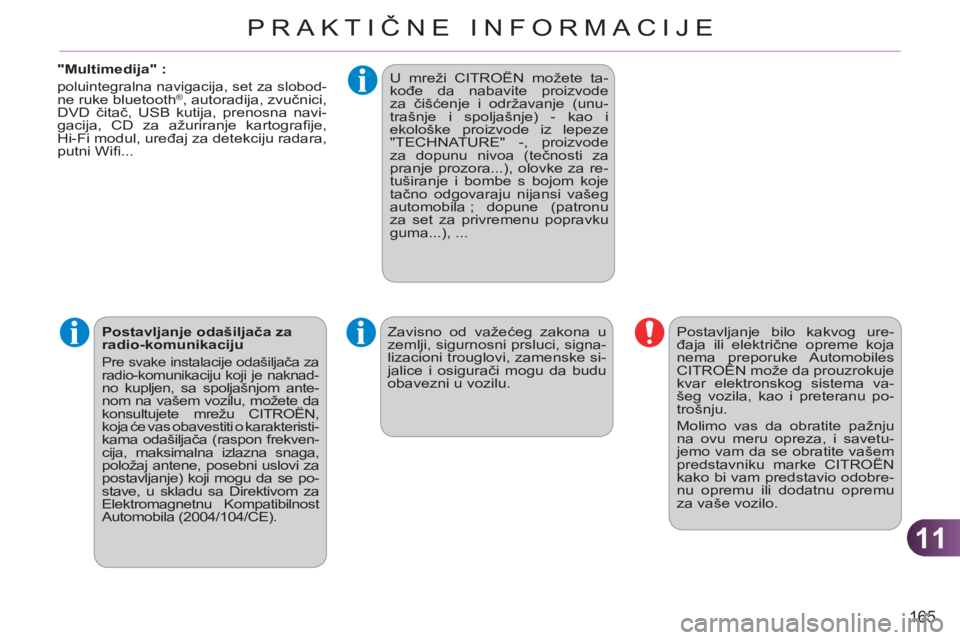

"Multimedija" :
poluintegralna navigacija, set za slobod-ne ruke bluetooth ®
, autoradija, zvučnici,
DVD čitač, USB kutija, prenosna navi-
gacija, CD za ažuriranje kartografi je,
Hi-Fi modul, uređaj za detekciju radara,
putni Wifi ...
Zavisno od važećeg zakona u
zemlji, sigurnosni prsluci, signa-
lizacioni trouglovi, zamenske si-
jalice i osigurači mogu da budu
obavezni u vozilu. Postavljanje bilo kakvog ure-
đaja ili električne opreme koja
nema preporuke Automobiles
CITROËN može da prouzrokuje
kvar elektronskog sistema va-
šeg vozila, kao i preteranu po-
trošnju.
Molimo vas da obratite pažnju
na ovu meru opreza, i savetu-
jemo vam da se obratite vašem
predstavniku marke CITROËN
kako bi vam predstavio odobre-
nu opremu ili dodatnu opremu
za vaše vozilo.
Postavljanje odašiljača za
radio-komunikaciju
Pre svake instalacije odašiljača za
radio-komunikaciju koji je naknad-
no kupljen, sa spoljašnjom ante-
nom na vašem vozilu, možete da
konsultujete mrežu CITROËN,
koja će vas obavestiti o karakteristi-
kama odašiljača (raspon frekven-
cija, maksimalna izlazna snaga,
položaj antene, posebni uslovi za
postavljanje) koji mogu da se po-
stave, u skladu sa Direktivom za
Elektromagnetnu Kompatibilnost
Automobila (2004/104/CE).
U mreži CITROËN možete ta-
kođe da nabavite proizvode
za čišćenje i održavanje (unu-
trašnje i spoljašnje) - kao i
ekološke proizvode iz lepeze
"TECHNATURE" -, proizvode
za dopunu nivoa (tečnosti za
pranje prozora...), olovke za re-
tuširanje i bombe s bojom koje
tačno odgovaraju nijansi vašeg
automobila ; dopune (patronu
za set za privremenu popravku
guma...), ...
Page 168 of 245
12
166
TEHNIČKE KARAKTERISTIKE
*
Va
Page 169 of 245
12
167
TEHNIČKE KARAKTERISTIKE

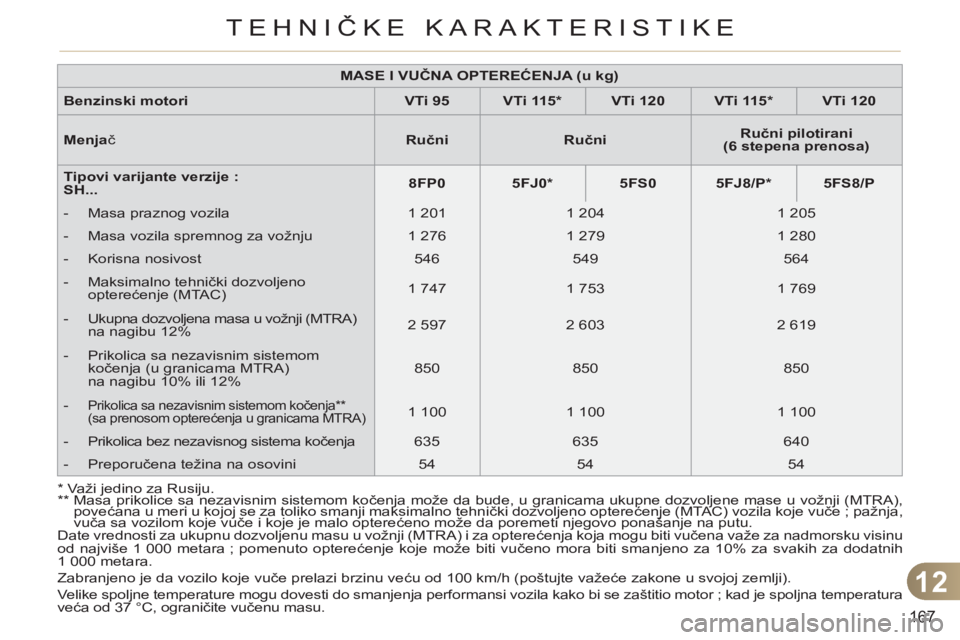

Date vrednosti za ukupnu dozvoljenu masu u vo
Page 170 of 245
12
168
TEHNIČKE KARAKTERISTIKE

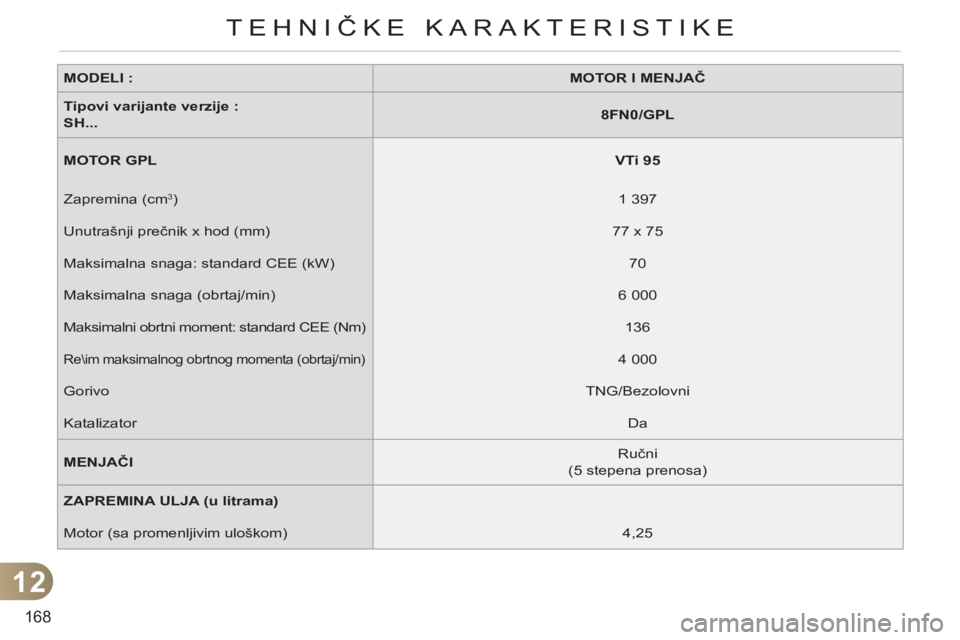

MODELI :
MOTOR I MENJAČ
Tipovi varijante verzije :
SH...
8FN0/GPL
MOTOR GPL
VTi 95
Zapremina (cm
3
)
1 397
Unutrašnji prečnik x hod (mm)
77 x 75
Maksimalna snaga: standard CEE (kW)
70
Maksimalna snaga (obrtaj/min)
6 000
Maksimalni obrtni moment: standard CEE (Nm)
136
Re\im maksimalnog obrtnog momenta (obrtaj/min)
4 000
Gorivo
TNG/Bezolovni
Katalizator
Da
MENJAČI
Ručni
(5 stepena prenosa)
ZAPREMINA ULJA (u litrama)
Motor (sa promenljivim uloškom)
4,25
