Page 81 of 245
5
79
VIDLJIVOST

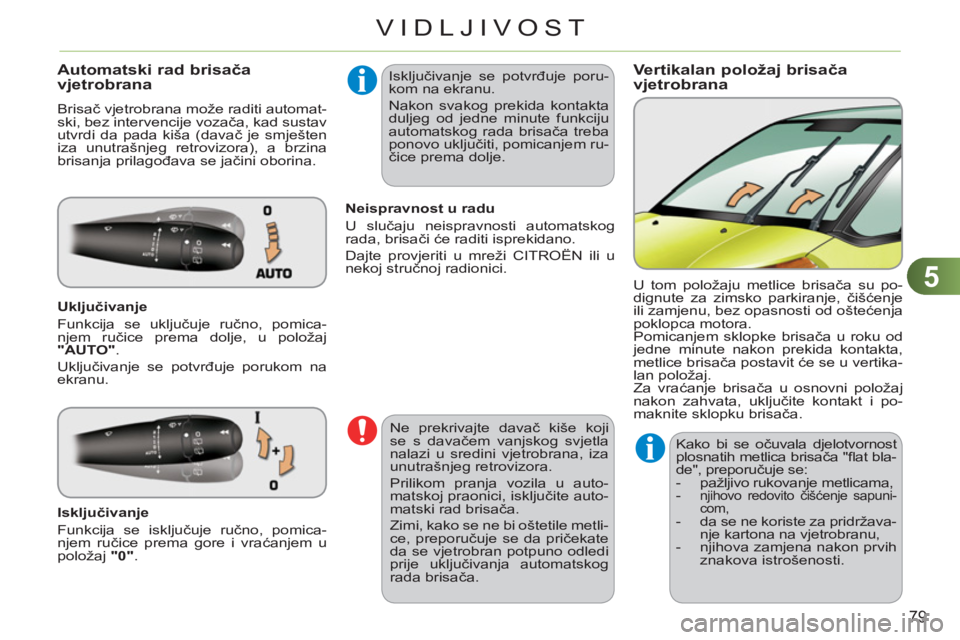

Vertikalan položaj brisača vjetrobrana Automatski rad brisačavjetrobrana
Brisač vjetrobrana može raditi automat-
ski, bez intervencije vozača, kad sustav
utvrdi da pada kiša (davač je smješten
iza unutrašnjeg retrovizora), a brzina
brisanja prilagođava se jačini oborina.
Uključivanje
Funkcija se uključuje ručno, pomica-
njem ručice prema dolje, u položaj
"AUTO"
.
Uključivanje se potvrđuje porukom na
ekranu. U tom položaju metlice brisača su po-
dignute za zimsko parkiranje, čišćenje
ili zamjenu, bez opasnosti od oštećenja
poklopca motora.
Pomicanjem sklopke brisača u roku od
jedne minute nakon prekida kontakta,
metlice brisača postavit će se u vertika-
lan položaj.
Za vraćanje brisača u osnovni položaj
nakon zahvata, uključite kontakt i po-
maknite sklopku brisača.
Ne prekrivajte davač kiše koji
se s davačem vanjskog svjetla
nalazi u sredini vjetrobrana, iza
unutrašnjeg retrovizora.
Prilikom pranja vozila u auto-
matskoj praonici, isključite auto-
matski rad brisača.
Zimi, kako se ne bi oštetile metli-
ce, preporučuje se da pričekate
da se vjetrobran potpuno odledi
prije uključivanja automatskog
rada brisača.
Isključivanje se potvrđuje poru-
kom na ekranu.
Nakon svakog prekida kontakta
duljeg od jedne minute funkciju
automatskog rada brisača treba
ponovo uključiti, pomicanjem ru-
čice prema dolje.
Isključivanje
Funkcija se isključuje ručno, pomica-
njem ručice prema gore i vraćanjem u
položaj "0"
.
Neispravnost u radu
U slučaju neispravnosti automatskog
rada, brisači će raditi isprekidano.
Dajte provjeriti u mreži CITROËN ili u
nekoj stručnoj radionici.
Kako bi se očuvala djelotvornost
plosnatih metlica brisača "fl at bla-
de", preporučuje se:
- pažljivo rukovanje metlicama,
-
njihovo redovito čišćenje sapuni-
com,
- da se ne koriste za pridržava-
nje kartona na vjetrobranu,
- njihova zamjena nakon prvih
znakova istrošenosti.
Page 82 of 245
5
80
VIDLJIVOST

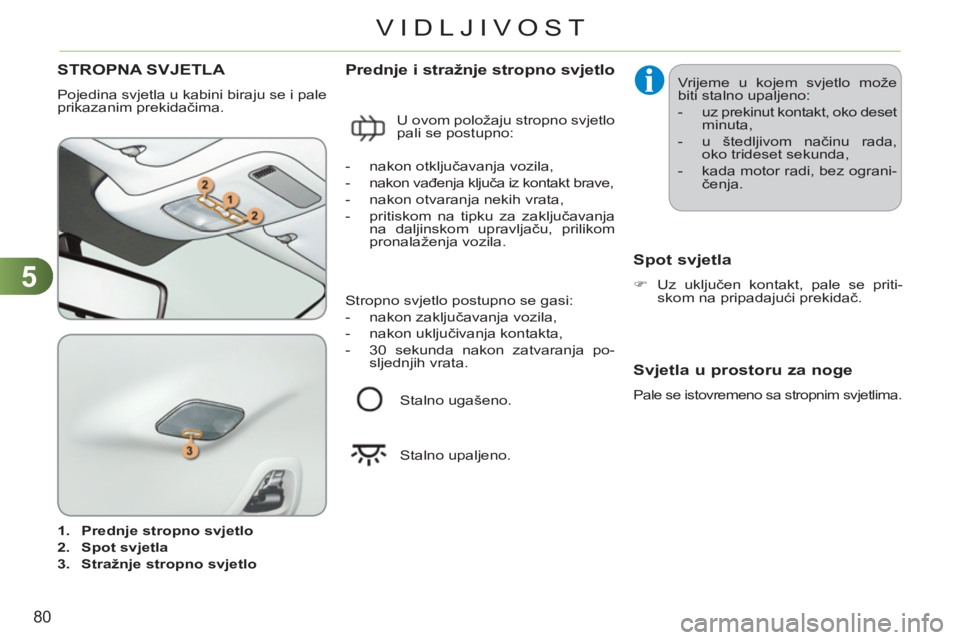

STROPNA SVJETLA
Pojedina svjetla u kabini biraju se i pale
prikazanim prekidačima.
1.
Prednje stropno svjetlo
2.
Spot svjetla
3.
Stražnje stropno svjetlo
Prednje i stražnje stropno svjetlo
Spot sv
jetla
)
Uz uključen kontakt, pale se priti-
skom na pripadajući prekidač.
Vrijeme u kojem svjetlo može
biti stalno upaljeno:
- uz prekinut kontakt, oko deset
minuta,
- u štedljivom načinu rada,
oko trideset sekunda,
- kada motor radi, bez ograni-
čenja.
U ovom položaju stropno svjetlo
pali se postupno:
Stalno ugašeno.
Stalno upaljeno. Stropno svjetlo postupno se gasi:
- nakon zaključavanja vozila,
- nakon uključivanja kontakta,
- 30 sekunda nakon zatvaranja po-
sljednjih vrata.
- nakon otključavanja vozila,
- nakon vađenja ključa iz kontakt brave,
- nakon otvaranja nekih vrata,
- pritiskom na tipku za zaključavanja
na daljinskom upravljaču, prilikom
pronalaženja vozila.
Svjetla u prostoru za noge
Pale se istovremeno sa stropnim svjetlima.
Page 83 of 245
5
81
VIDLJIVOST
Vrijeme u kojem svjetlo može
ostati upaljeno ovisi o sljedećim
okolnostima:
- uz prekinut kontakt, oko de-
set minuta,
- u štedljivom načinu rada,
oko trideset sekunda,
- kad motor radi, bez ograni-
čenja. Automatski se pali pri otvaranju i gasi
pri zatvaranju prtljažnika.

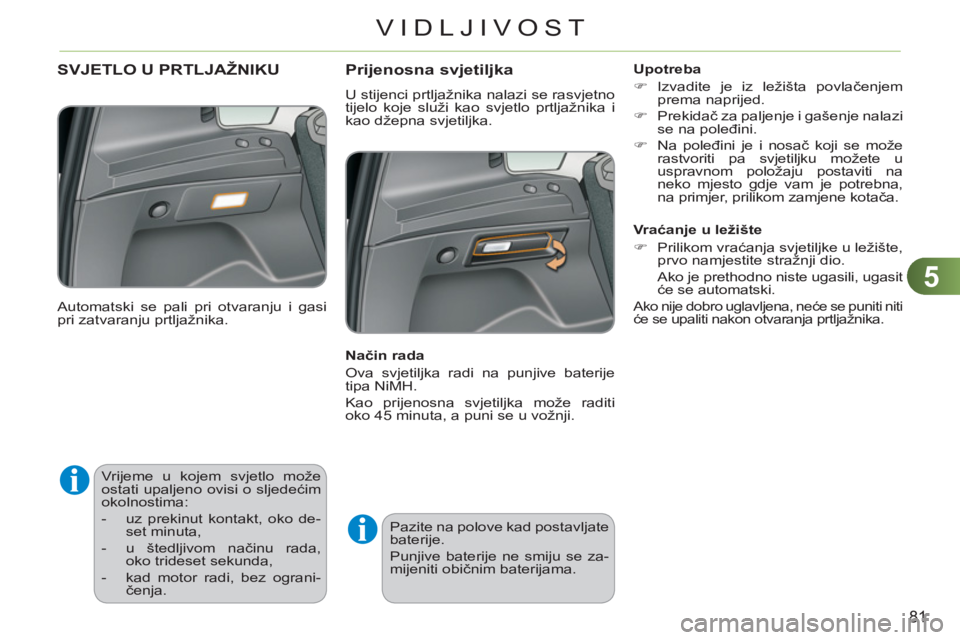

Prijenosna svjetiljka
U stijenci prtljažnika nalazi se rasvjetno
tijelo koje služi kao svjetlo prtljažnika i
kao džepna svjetiljka.
SVJETLO U PRTLJAŽNIKU
Upotreba
)
Izvadite je iz ležišta povlačenjem
prema naprijed.
)
Prekidač za paljenje i gašenje nalazi
se na poleđini.
)
Na poleđini je i nosač koji se može
rastvoriti pa svjetiljku možete u
uspravnom položaju postaviti na
neko mjesto gdje vam je potrebna,
na primjer, prilikom zamjene kotača.
Vr aćanje u ležište
)
Prilikom vraćanja svjetiljke u ležište,
prvo namjestite stražnji dio.
Ako je prethodno niste ugasili, ugasit
će se automatski.
Ako nije dobro uglavljena, neće se puniti niti
će se upaliti nakon otvaranja prtljažnika.
Način rada
Ova svjetiljka radi na punjive baterije
tipa NiMH.
Kao prijenosna svjetiljka može raditi
oko 45 minuta, a puni se u vožnji.
Pazite na polove kad postavljate
baterije.
Punjive baterije ne smiju se za-
mijeniti običnim baterijama.
Page 84 of 245
6
OPREMA

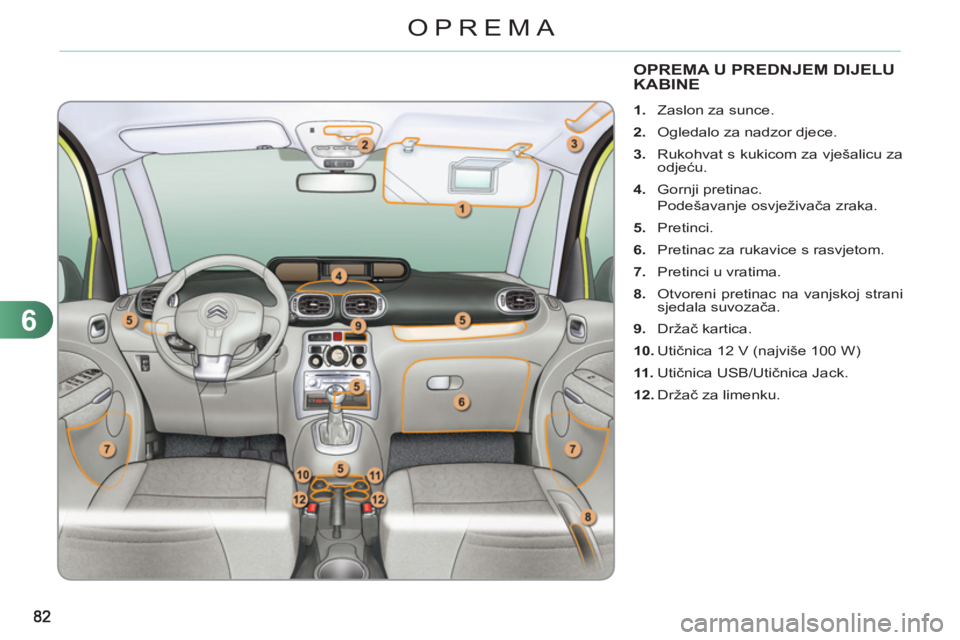

OPREMA U PREDNJEM DIJELU KABINE
1.
Zaslon za sunce.
2.
Ogledalo za nadzor djece.
3.
Rukohvat s kukicom za vješalicu za
odjeću.
4.
Gornji pretinac.
Podešavanje osvježivača zraka.
5.
Pretinci.
6.
Pretinac za rukavice s rasvjetom.
7.
Pretinci u vratima.
8.
Otvoreni pretinac na vanjskoj strani
sjedala suvozača.
9.
Držač kartica.
10.
Utičnica 12 V (najviše 100 W)
11 .
Utičnica USB/Utičnica Jack.
12.
Držač za limenku.
Page 85 of 245
6
83
OPREMA

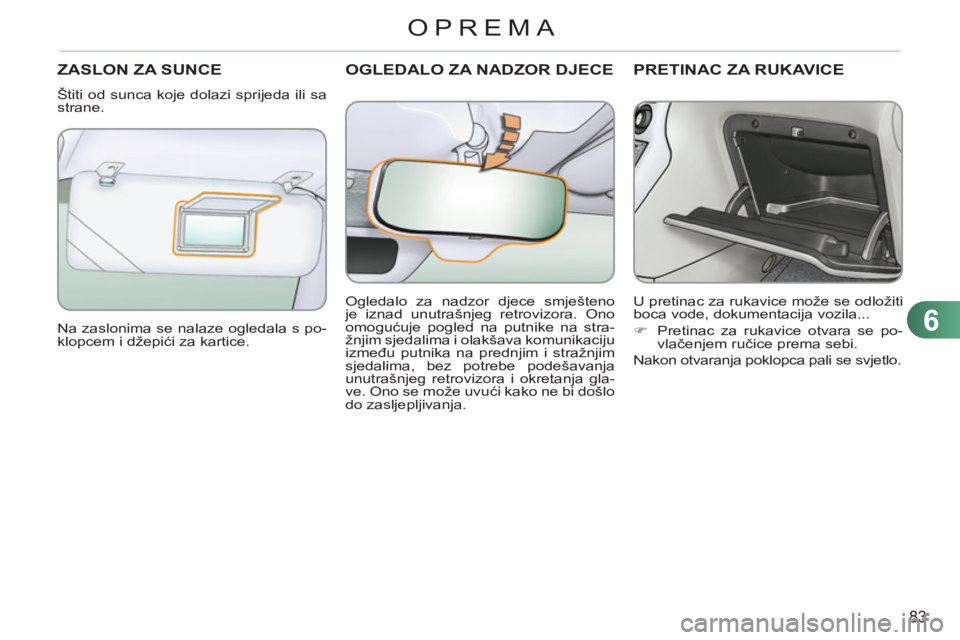

OGLEDALO ZA NADZOR DJECE ZASLON ZA SUNCE
Štiti od sunca koje dolazi sprijeda ili sa
strane.
Na zaslonima se nalaze ogledala s po-
klopcem i džepići za kartice.
PRETINAC ZA RUKAVICE
U pretinac za rukavice može se odložiti
boca vode, dokumentacija vozila...
)
Pretinac za rukavice otvara se po-
vlačenjem ručice prema sebi.
Nakon otvaranja poklopca pali se svjetlo.
Ogledalo za nadzor djece smješteno
je iznad unutrašnjeg retrovizora. Ono
omogućuje pogled na putnike na stra-
žnjim sjedalima i olakšava komunikaciju
između putnika na prednjim i stražnjim
sjedalima, bez potrebe podešavanja
unutrašnjeg retrovizora i okretanja gla-
ve. Ono se može uvući kako ne bi došlo
do zasljepljivanja.
Page 86 of 245
6
84
OPREMA

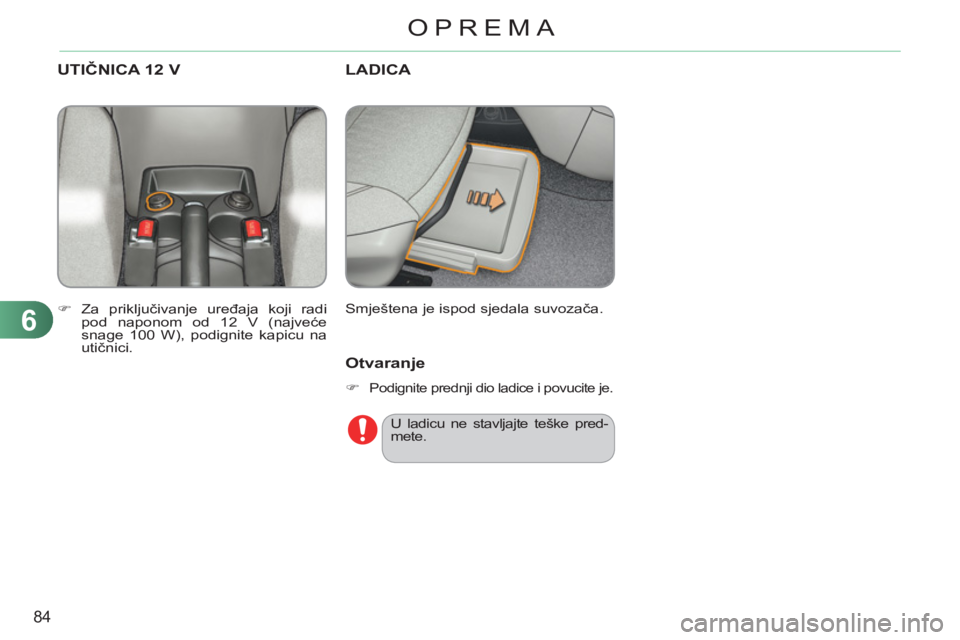

LADICA
Smještena je ispod sjedala suvozača.
UTIČNICA 12 V
)
Za priključivanje uređaja koji radi
pod naponom od 12 V (najveće
snage 100 W), podignite kapicu na
utičnici.
Otvaranje
)
Podignite prednji dio ladice i povucite je.
U ladicu ne stavljajte teške pred-
mete.
Page 87 of 245
6
85
OPREMA
Kako bi se izbjegla svaka opa-
snost od blokiranja papučica:
- koristite samo dodatne te-
pihe prilagođene pričvrsnim
mjestima u vozilu; njihovo
korištenje je obavezno,
- nikada ne stavljajte više do-
datnih tepiha jedne na druge.
Dodatni tepih koji nije homologi-
rao CITROËN mogao bi ometati
pritiskanje papučica i sprečavati
rad tempomata odnosno limita-
tora brzine.
DODATNI TEPISI
Dodatni tepisi mogu se skidati. Oni štite
originalni tapison.
Postavljanje
Postavljanje na strani vozača:
)
dobro namjestite dodatni tepih,
)
postavite i pritisnite kopče,
)
provjerite da je dobro pričvršćen.
Postavljanje
Pri prvom postavljanju, na strani voza-
ča, upotrijebite isključivo kopče iz prilo-
žene vrećice.
Ostale dodatne tepihe samo postavite
na tapison.
Skidanje
Skidanje na strani vozača:
)
odmaknite sjedalo do kraja,
)
otkopčajte kopče,
)
izvadite dodatni tepih.
DRŽAČ KARTICA
Nalazi se iznad središnje konzole arma-
turne ploče.
Predviđen je za odlaganje, na primjer,
kartice za cestarinu ili kartice za parki-
ranje.
Page 88 of 245
6
86
OPREMA

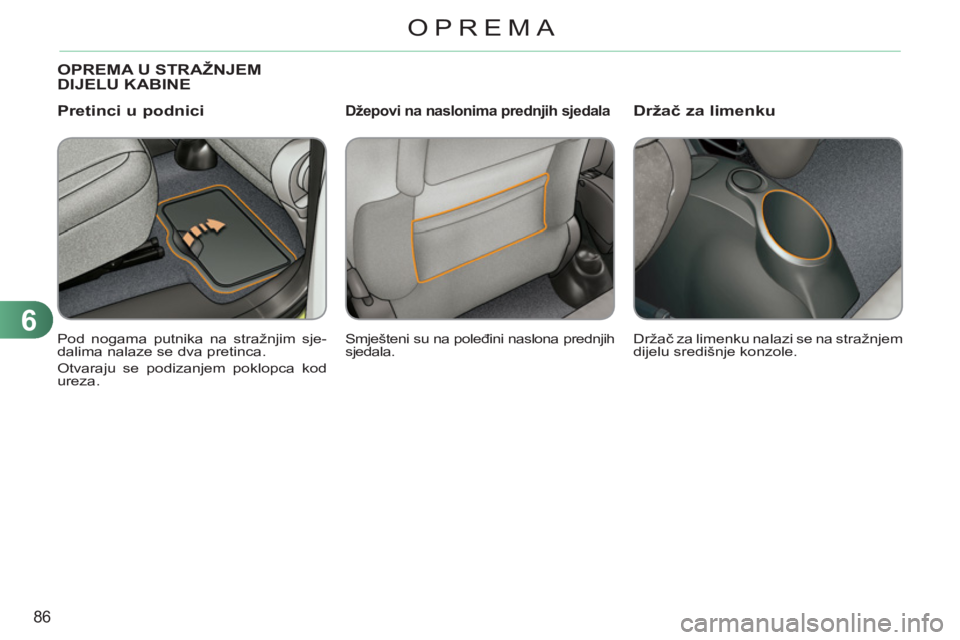

OPREMA U STRAŽNJEMDIJELU KABINE
Smješteni su na poleđini naslona prednjih
sjedala. Pod nogama putnika na stražnjim sje-
dalima nalaze se dva pretinca.
Otvaraju se podizanjem poklopca kod
ureza. Držač za limenku nalazi se na stražnjem
dijelu središnje konzole.
Pretinci u podniciDžepovi na naslonima prednjih sjedala
Držač za limenku
Page 89 of 245
6
87
OPREMA
Podignite ručicu za oslobađanje stolića
i otklopite ga.
Stolići na naslonima sjedala
Svjetla za čitanje ugrađena su u naslone
prednjih sjedala, iza stolića. Uz uključen
kontakt, ona osvjetljavaju gornju stranu
stolića, bez ometanja ostalih putnika.
Ona se mogu uključiti samo kad je stolić
otklopljen.
)
Svjetlo za čitanje pali se i gasi priti-
skom na tipku.
Svjetla za čitanje
Na stolić ne stavljajte oštre ili
teške predmete. Oni bi u slučaju
naglog kočenja ili sudara mogli
postati opasni projektili.
Radi sigurnosti, stolići će se
preklopiti prema dolje u slučaju
prejakog pritiska.
Bočne zavjese
Na stakla se mogu postaviti zavjese.
Zavjesa se postavlja bočnim povlače-
njem pomoću jezičca.
Uvijek sporo pratite pomicanje zavjese
držeći je za jezičac.
Page 90 of 245
6
88
OPREMA

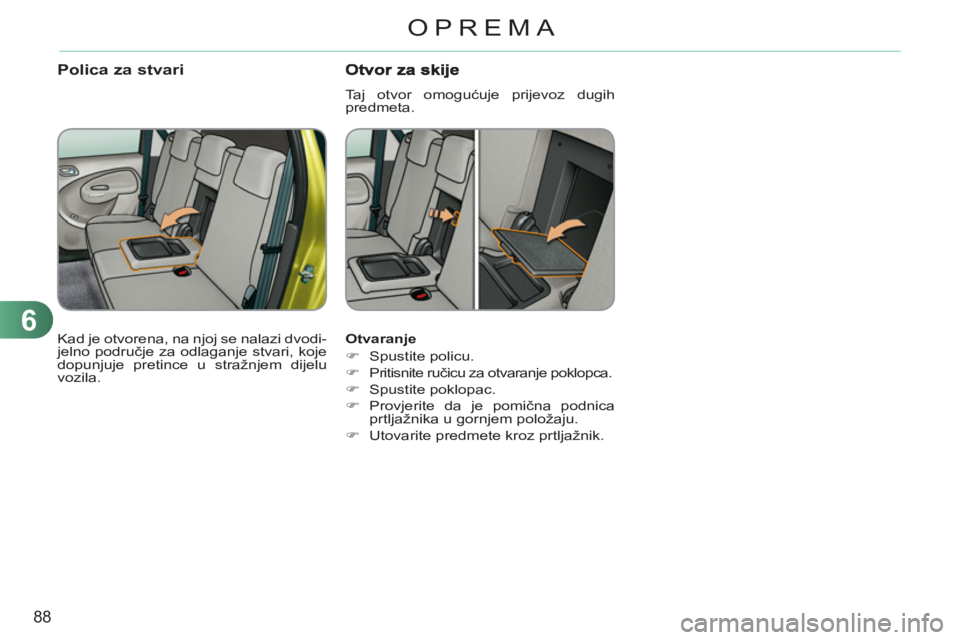

Otvaranje
)
Spustite policu.
)
Pritisnite ručicu za otvaranje poklopca.
)
Spustite poklopac.
)
Provjerite da je pomična podnica
prtljažnika u gornjem položaju.
)
Utovarite predmete kroz prtljažnik.
Taj otvor omogućuje prijevoz dugih
predmeta.
Kad je otvorena, na njoj se nalazi dvodi-
jelno područje za odlaganje stvari, koje
dopunjuje pretince u stražnjem dijelu
vozila.
Polica za stvari
