CITROEN C3 PICASSO 2014 Libretti Di Uso E manutenzione (in Italian)

11
Informazioni pratiche
169

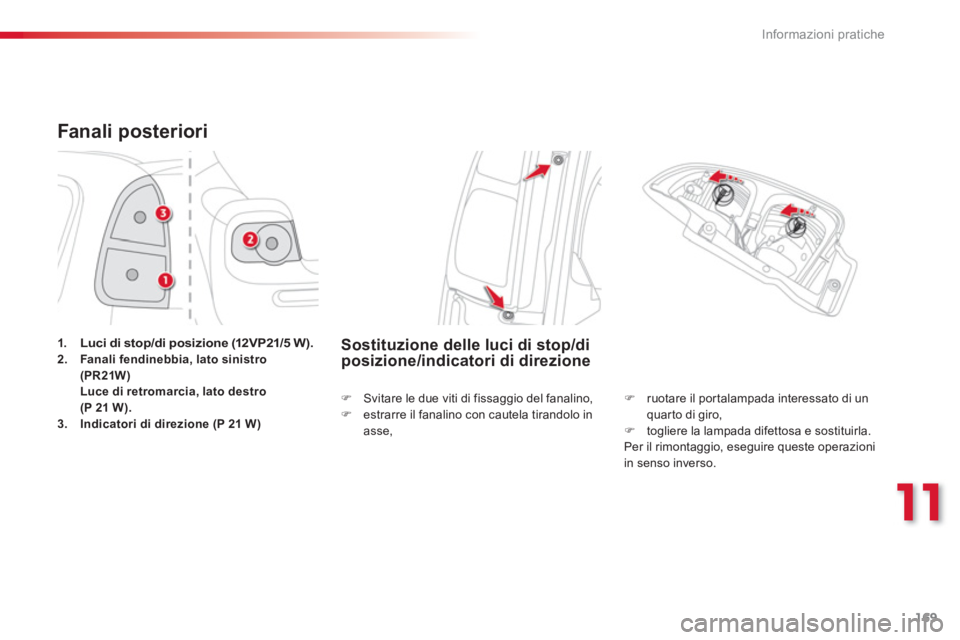

Fanali posteriori
1.Luci di stop/di posizione (12VP21/5 W).2.Fanalifendinebbia, lato sinistro (PR21W) Luce di retromarcia, lato destro (P 21 W).3.Indicatori di direzione (P 21 W)
Sostituzione delle luci di stop/diposizione/indicatori di direzione
) ruotare il por talampada interessato di un
quarto di giro,
) togliere la lampada difettosa e sostituirla.
Per il rimontaggio, eseguire queste operazioniin senso inverso.
) Svitare le due viti di fissaggio del fanalino, )
estrarre il fanalino con cautela tirandolo in
asse,

Informazioni pratiche
170

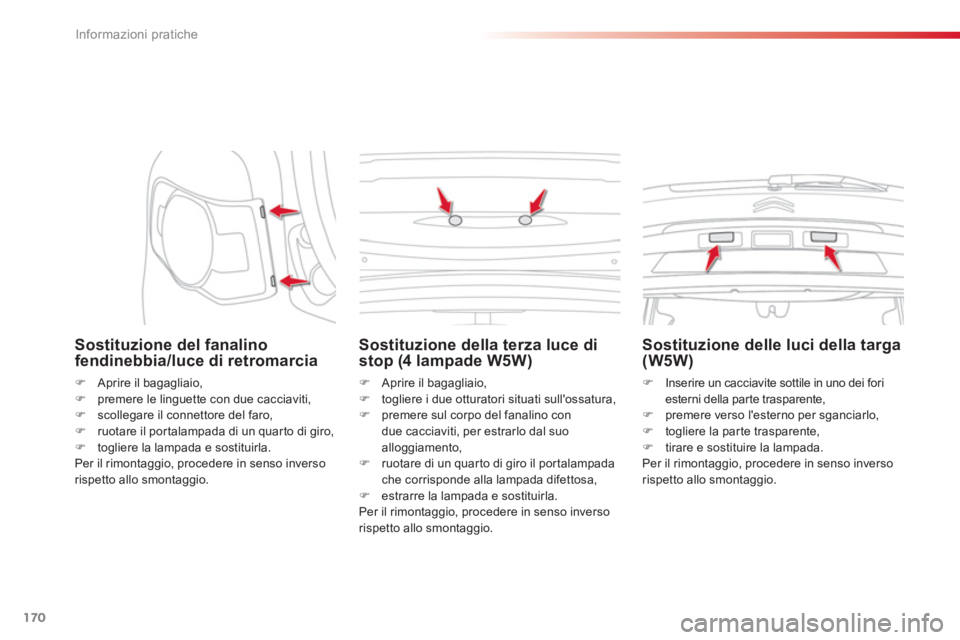

Sostituzione del fanalino fendinebbia/luce di retromarcia
)
Aprire il bagagliaio, )
premere le linguette con due cacciaviti, )
scollegare il connettore del faro,
)
ruotare il portalampada di un quarto di giro, )
togliere la lampada e sostituirla.
Per il rimontaggio, procedere in senso inverso
rispetto allo smontaggio.
Sostituzione della terza luce di
stop (4 lampade W5W)
) Aprire il bagagliaio,)
togliere i due otturatori situati sull'ossatura,)
premere sul corpo del fanalino con
due cacciaviti, per estrarlo dal suo
alloggiamento,
) ruotare di un quar to di giro il portalampadache corrisponde alla lampada difettosa, )
estrarre la lampada e sostituirla.
Per il rimontaggio, procedere in senso inverso rispetto allo smontaggio.


Sostituzione delle luci della targa(W5W)
)Inserire un cacciavite sottile in uno dei fori esterni della parte trasparente, )premere verso l'esterno per sganciarlo,
)togliere la parte trasparente,)tirare e sostituire la lampada.
Per il rimontaggio, procedere in senso inverso
rispetto allo smontaggio.

11
Informazioni pratiche
171

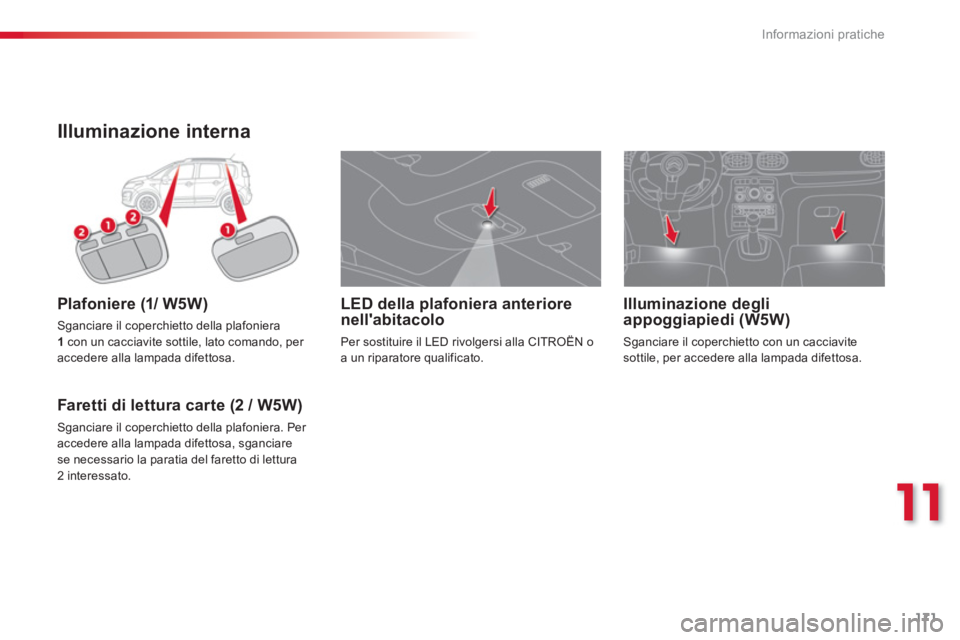

Illuminazione interna

Plafoniere (1/ W5W)
Sganciare il coperchietto della plafoniera1con un cacciavite sottile, lato comando, per
accedere alla lampada difettosa.


Faretti di lettura carte (2 / W5W)
Sganciare il coperchietto della plafoniera. Per
accedere alla lampada di
fettosa, sganciarese necessario la paratia del faretto di lettura
2 interessato.
Illuminazione degli appoggiapiedi (W5W)
Sganciare il coperchietto con un cacciavite
sottile, per accedere alla lampada difettosa.
LED della plafoniera anteriore
nell'abitacolo
Per sostituire il LED rivolgersi alla CITROËN oa un riparatore qualificato.

Informazioni pratiche
172

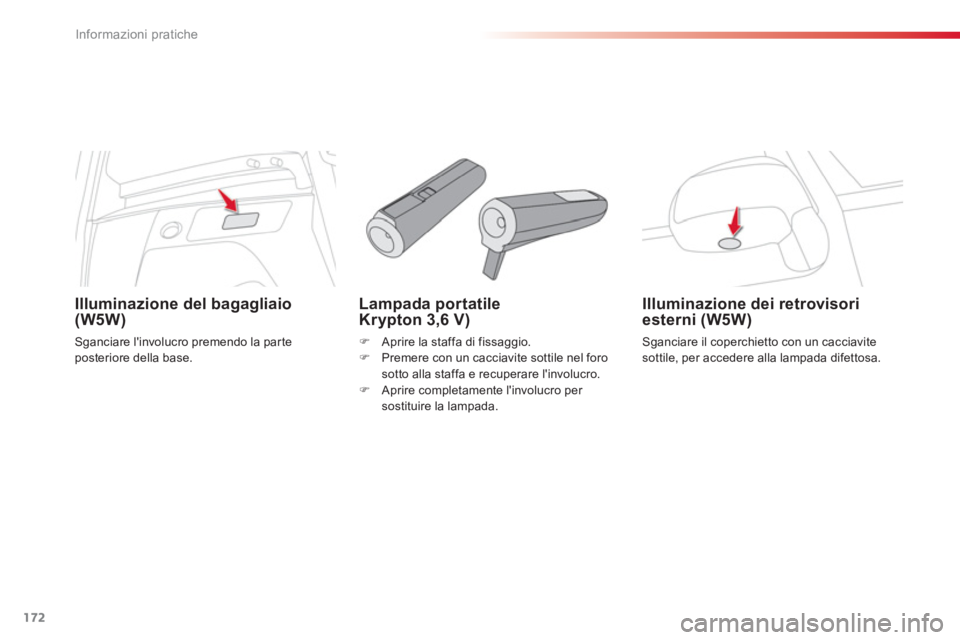

Lampada portatile Krypton 3,6 V)
)Aprire la staffa di fissaggio.)Premere con un cacciavite sottile nel foro
sotto alla staffa e recuperare l'involucro.
)Aprire completamente l'involucro per
sostituire la lampada.
Illuminazione dei retrovisoriesterni (W5W)
Sganciare il coperchietto con un cacciavite sottile, per accedere alla lampada difettosa.


Illuminazione del bagagliaio (W5W)
Sganciare l'involucro premendo la parte
posteriore della base.

11
Informazioni pratiche
173

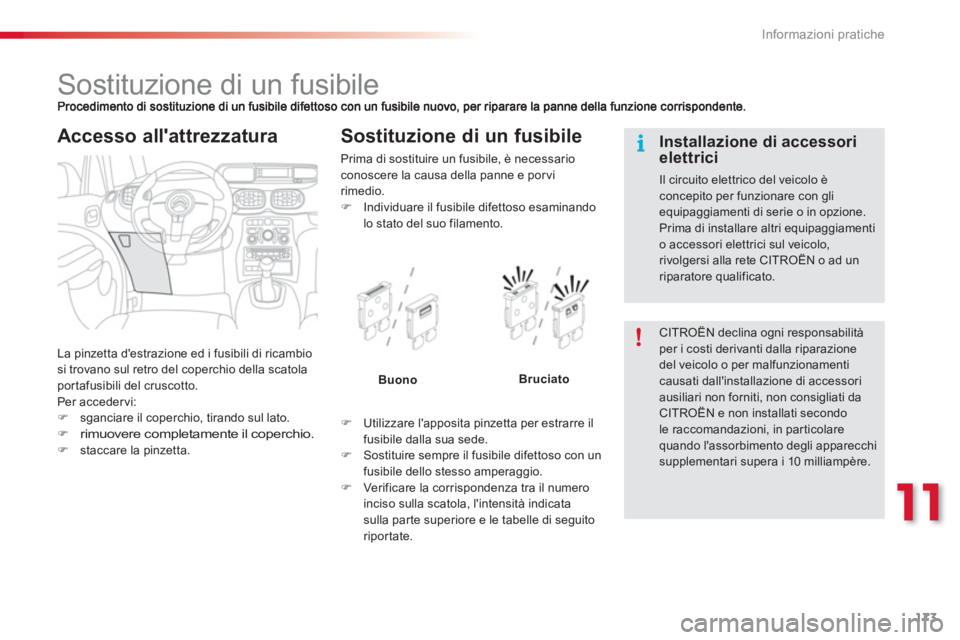

Sostituzione di un fusibile

La pinzetta d'estrazione ed i fusibili di ricambiosi trovano sul retro del coperchio della scatola portafusibili del cruscotto.
Per accedervi:)sganciare il coperchio, tirando sul lato. )rimuovere completamente il coperchio. )staccare la pinzetta.

Sostituzione di un fusibile
Prima di sostituire un fusibile, è necessario conoscere la causa della panne e por vi rimedio.)
Individuare il fusibile difettoso esaminandolo stato del suo filamento.
)
Utilizzare l'apposita pinzetta per estrarre il
fusibile dalla sua sede. ) Sostituire sempre il fusibile difettoso con unfusibile dello stesso amperaggio.)
Ver ificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità indicata
sulla par te superiore e le tabelle di seguitoriportate.
BuonoBruciato

CITROËN declina ogni responsabilitàper i costi derivanti dalla riparazionedel veicolo o per malfunzionamenti causati dall'installazione di accessoriausiliari non forniti, non consigliati daCITROËN e non installati secondole raccomandazioni, in particolarequando l'assorbimento degli apparecchisupplementari supera i 10 milliampère.


Installazione di accessori elettrici

Il circuito elettrico del veicolo èconcepito per funzionare con gliequipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamentio accessori elettrici sul veicolo, rivolgersi alla rete CITROËN o ad un riparatore qualificato.


Accesso all'attrezzatura

Informazioni pratiche
174

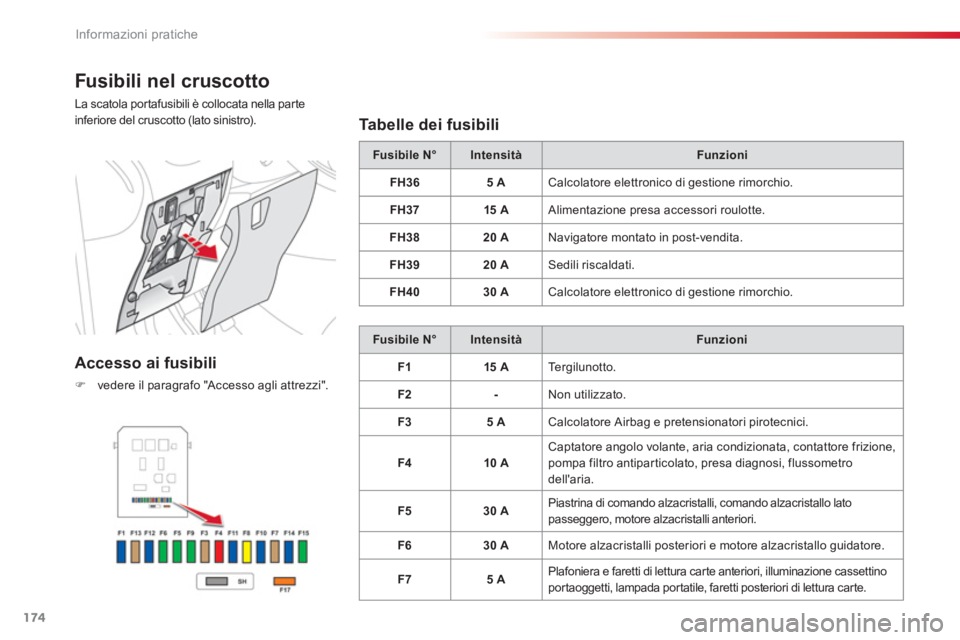

Fusibili nel cruscotto

La scatola por tafusibili è collocata nella par te
inferiore del cruscotto (lato sinistro).

Accesso ai fusibili
)
vedere il paragrafo "Accesso agli attrezzi".


Tabelle dei fusibili
Fusibile N°


IntensitàFunzioni


FH36 5 A

Calcolatore elettronico di
gestione rimorchio.


FH37


15 A
Alimentazione
presa accessori roulotte.


FH38
20 A

Navigatore montato in post-vendita.
FH39 20 A

Sedili riscaldati.
FH40

30 A
Calcolatore elettronico di
gestione rimorchio.
Fusibile N°


IntensitàFunzioni
F1


15 A Tergilunotto.
F2

-


Non utilizzato.


F3 5 A

Calcolatore Airba
g e pretensionatori pirotecnici.
F4


10 A Captatore angolo volante, aria condizionata, contattore frizione,
pompa filtro antipar ticolato, presa diagnosi, flussometro dell'aria.


F5


30 A Piastrina di comando alzacristalli, comando alzacristallo lato
passeggero, motore alzacristalli anteriori.
F6

30 A
Motore alzacristalli posteriori e motore alzacristallo
guidatore.
F7 5 A
Pla
foniera e faretti di lettura carte anteriori, illuminazione cassettino
portaoggetti, lampada portatile, faretti posteriori di lettura carte.

11
Informazioni pratiche
175

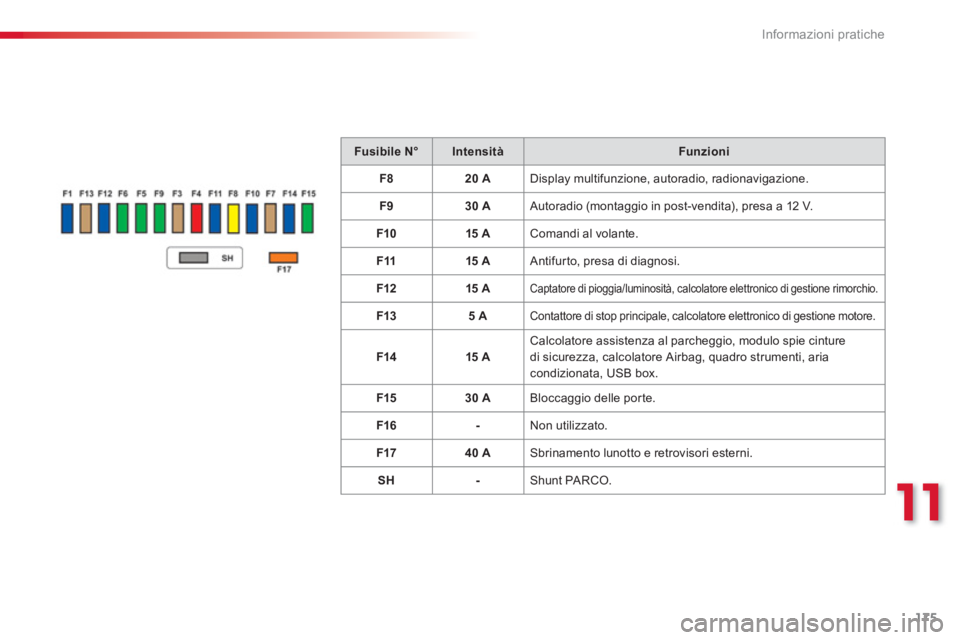

Fusibile N°

IntensitàFunzioni
F8 20 A

Displa
y multifunzione, autoradio, radionavigazione.


F
9



30 A
Autoradio (montaggio in post-vendita), presa a 12 V.
F10

15 A
Comandi al volante.
F11


15 A
Antifurto, presa di diagnosi.
F12


15 A

Captatore di pioggia/luminosità, calcolatore elettronico di gestione rimorchio.



F13
5 A
Contattore di stop principale, calcolatore elettronico di gestione motore.
F14


15 A Calcolatore assistenza al parcheggio, modulo spie cinture di sicurezza, calcolatore Airbag, quadro strumenti, aria condizionata, USB box.
F15

30 A
Blocca
ggio delle por te.
F16
-
N
on utilizzato.
F1740 A
Sbrinamento lunotto e retrovisori esterni.
SH
- Shunt PARCO.

Informazioni pratiche
176

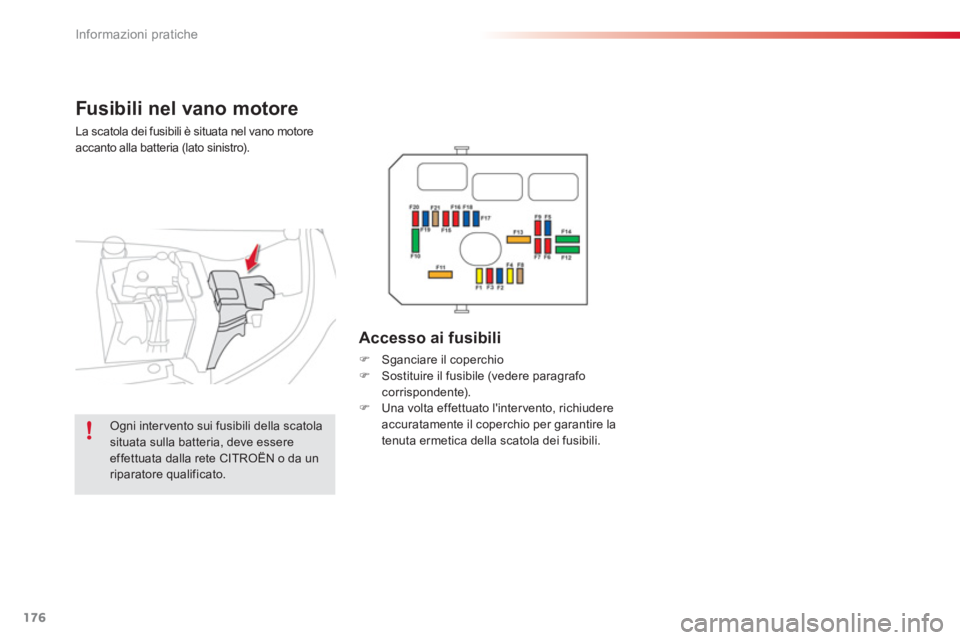

Fusibili nel vano motore
La scatola dei fusibili è situata nel vano motore accanto alla batteria (lato sinistro).

Accesso ai fusibili
)
Sganciare il coperchio )
Sostituire il fusibile (vedere paragrafo corrispondente). )
Una volta effettuato l'intervento, richiudere
accuratamente il coperchio per garantire la
tenuta ermetica della scatola dei fusibili. Ogni inter vento sui fusibili della scatola
situata sulla batteria, deve essere effettuata dalla rete CITROËN o da un riparatore qualificato.

11
Informazioni pratiche
177

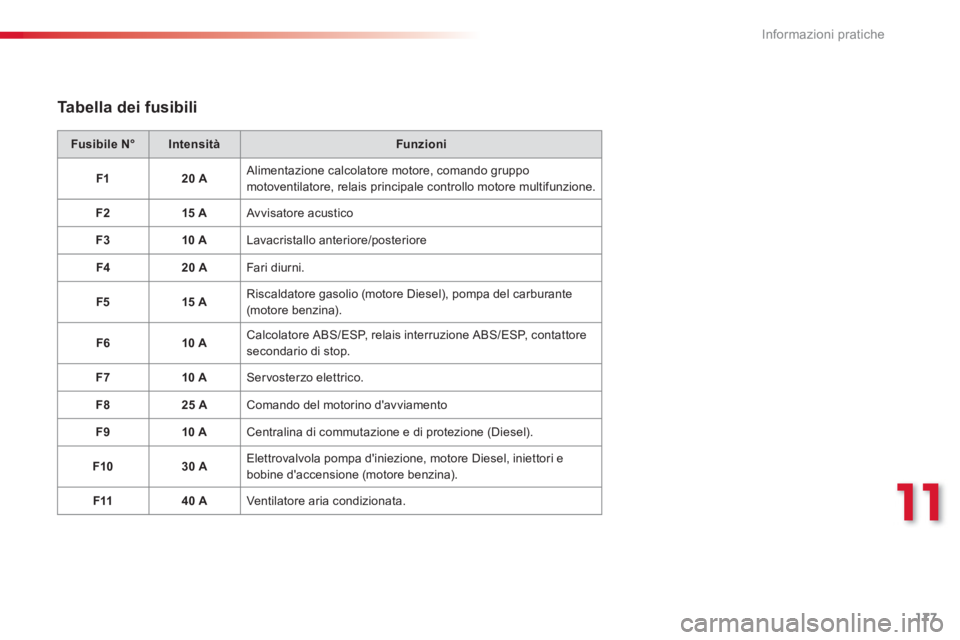

Tabella dei fusibili



Fusibile N°
Intensità
Funzioni
F1

20 A
Alimentazione calcolatore motore, comando gruppomotoventilatore, relais principale controllo motore multifunzione.


F2 15 A

Avvisatore acustico



F3

10 A
Lavacristallo anteriore/posteriore


F4


20 AF
ari diurni.
F5 15 A
Riscaldatore
gasolio (motore Diesel), pompa del carburante (motore benzina).


F6

10 A
Calcolatore ABS/ESP, relais interruzione ABS/ESP, contattore
secondario di stop.


F7


10 A

Servosterzo elettrico.


F8
25 A

Comando del motorino d'avviamento
F9

10 A
Centralina di commutazione e di protezione
(Diesel).


F10
30 A
Elettrovalvola pompa d'iniezione, motore Diesel, iniettori e
bobine d'accensione
(motore benzina).


F11


40 AV
entilatore aria condizionata.

Informazioni pratiche
178

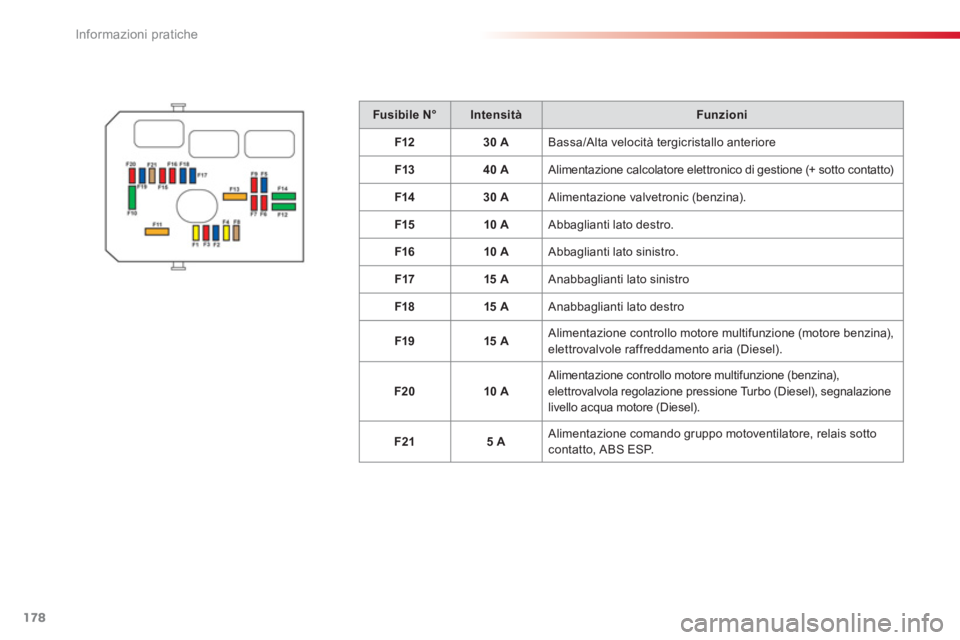

Fusibile N°

IntensitàFunzioni
F12


30 A
Bassa/Alta velocità tergicristallo anteriore


F13
40 A

Alimentazione calcolatore elettronico di
gestione (+ sotto contatto)



F14


30 A
Alimentazione valvetronic (benzina).
F15

10 A

Abbaglianti lato destro.
F16

10 A

Abbaglianti lato sinistro.
F17

15 A
Anabba
glianti lato sinistro
F18

15 A
Anabba
glianti lato destro


F19


15 A Alimentazione controllo motore multi
funzione (motore benzina), elettrovalvole raffreddamento aria (Diesel).


F20


10 A
Alimentazione controllo motore multi
funzione (benzina),elettrovalvola regolazione pressione Turbo (Diesel), segnalazione livello acqua motore (Diesel).
F21 5 A

Alimentazione comando gruppo motoventilatore, relais sottocontatto, ABS ESP.
