CITROEN C3 PICASSO 2014 Libretti Di Uso E manutenzione (in Italian)
Manufacturer: CITROEN, Model Year: 2014, Model line: C3 PICASSO, Model: CITROEN C3 PICASSO 2014Pages: 290, PDF Dimensioni: 9.45 MB

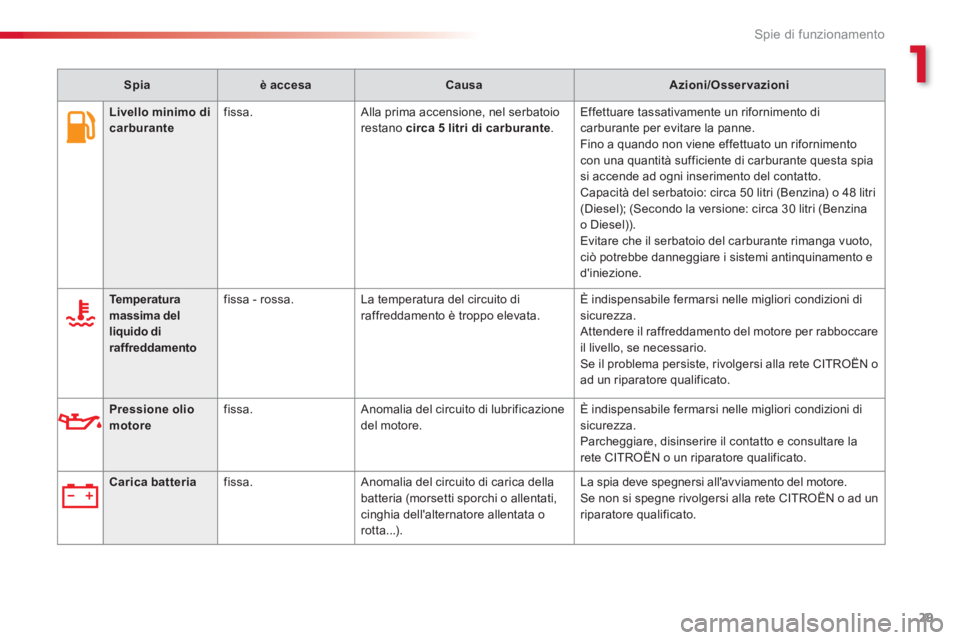

Page 31 of 290
1
Spie di funzionamento
29
Livello minimo di carburante
fissa. Alla prima accensione, nel serbatoio
restano circa 5 litri di carburante. Effettuare tassativamente un rifornimento dicarburante per evitare la panne.
Fino a quando non viene effettuato un rifornimento con una quantità sufficiente di carburante questa spia si accende ad ogni inserimento del contatto.
Capacità del serbatoio: circa 50 litri (Benzina) o 48 litri(Diesel); (Secondo la versione: circa 30 litri (Benzina
o Diesel
)).
Evitare che il serbatoio del carburante rimanga vuoto, ciò potrebbe danneggiare i sistemi antinquinamento e d'iniezione.
Spia
è accesa
Causa
Azioni/Osservazioni
Temperatura massima delliquido di raffreddamento
fissa - rossa. La temperatura del circuito di
raffreddamento è troppo elevata. È indispensabile fermarsi nelle migliori condizioni disicurezza.
Attendere il raffreddamento del motore per rabboccare
il livello, se necessario.
Se il problema persiste, rivolgersi alla rete CITROËN o
ad un riparatore qualificato.
Pressione olio motore
fissa. Anomalia del circuito di lubrificazionedel motore. È indispensabile fermarsi nelle migliori condizioni disicurezza.
Parcheggiare, disinserire il contatto e consultare la
rete CITROËN o un riparatore qualificato.
Carica batteria
fissa. Anomalia del circuito di carica della
batteria (morsetti sporchi o allentati, cinghia dell'alternatore allentata o
rotta...). La spia deve spe
gnersi all'avviamento del motore.
Se non si spegne rivolgersi alla rete CITROËN o ad un
riparatore qualificato.

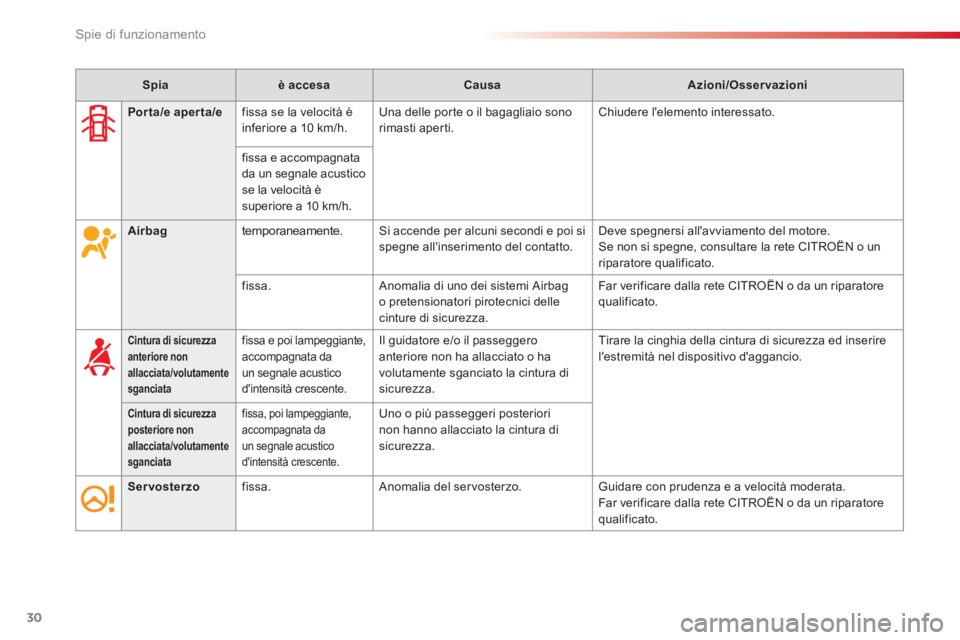

Page 32 of 290
Spie di funzionamento
30
Spia
è accesa
Causa
Azioni/Osservazioni
Airbagtemporaneamente. Si accende per alcuni secondi e poi si spegne all'inserimento del contatto. Deve spegnersi all'avviamento del motore.
Se non si spegne, consultare la rete CITROËN o un
riparatore qualificato.
fi
ssa. Anomalia di uno dei sistemi Airbag
o pretensionatori pirotecnici delle
cinture di sicurezza. Far verificare dalla rete CITROËN o da un riparatore
qualificato.
Cintura di sicurezza
anteriore non
allacciata/volutamente
sganciata
fissa e poi lampeggiante,
accompagnata da
un segnale acustico
d'intensità crescente.
Il guidatore e/o il passeggero
anteriore non ha allacciato o ha
volutamente sganciato la cintura di
sicurezza. Tirare la cinghia della cintura di sicurezza ed inserire
l'estremità nel dispositivo d'aggancio.
Cintura di sicurezza
posteriore non
allacciata/volutamente
sganciata
fissa, poi lampeggiante,
accompagnata da
un segnale acustico
d'intensità crescente.
Uno o più passeggeri posteriori
non hanno allacciato la cintura di
sicurezza.
Servosterzofissa. Anomalia del servosterzo. Guidare con prudenza e a velocità moderata.
Far verificare dalla rete CITROËN o da un riparatore
qualificato.
Por ta/e aperta/efissa se la velocità è
inferiore a 10 km/h. Una delle por te o il bagagliaio sono rimasti aperti.Chiudere l'elemento interessato.
fissa e accompa
gnata
da un segnale acustico se la velocità èsuperiore a 10 km/h.

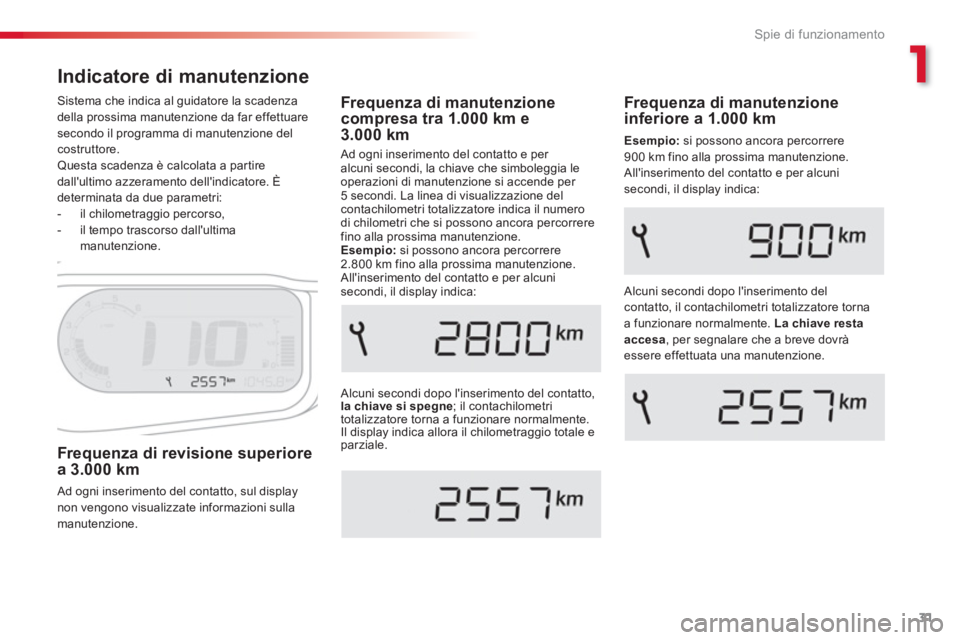

Page 33 of 290
1
Spie di funzionamento
31
Indicatore di manutenzione
Alcuni secondi dopo l'inserimento del contatto, la chiave si spegne ; il contachilometritotalizzatore torna a funzionare normalmente.
Il display indica allora il chilometraggio totale eparziale.
Frequenza di manutenzioneinferiore a 1.000 km
Esempio:si possono ancora percorrere900 km fino alla prossima manutenzione.
All'inserimento del contatto e per alcunisecondi, il display indica:
Alcuni secondi dopo l'inserimento delcontatto, il contachilometri totalizzatore tornaa funzionare normalmente. La chiave restaaccesa, per segnalare che a breve dovrà essere effettuata una manutenzione.
Frequenza di manutenzione compresa tra 1.000 km e 3.000 km
Ad ogni inserimento del contatto e per alcuni secondi, la chiave che simboleggia le
operazioni di manutenzione si accende per 5 secondi. La linea di visualizzazione del contachilometri totalizzatore indica il numerodi chilometri che si possono ancora percorrerefino alla prossima manutenzione.
Esempio:
si possono ancora percorrere 2.800 km fino alla prossima manutenzione.
All'inserimento del contatto e per alcuni
secon
di, il display indica:
Frequenza di revisione superiorea 3.000 km
Ad ogni inserimento del contatto, sul display non vengono visualizzate informazioni sullamanutenzione. Sistema che indica al
guidatore la scadenza
della prossima manutenzione da far effettuare
secondo il programma di manutenzione del costruttore.
Questa scadenza è calcolata a par tiredall'ultimo azzeramento dell'indicatore. È
determinata da due parametri:
- il chilometraggio percorso,
- il tempo trascorso dall'ultima
manutenzione.

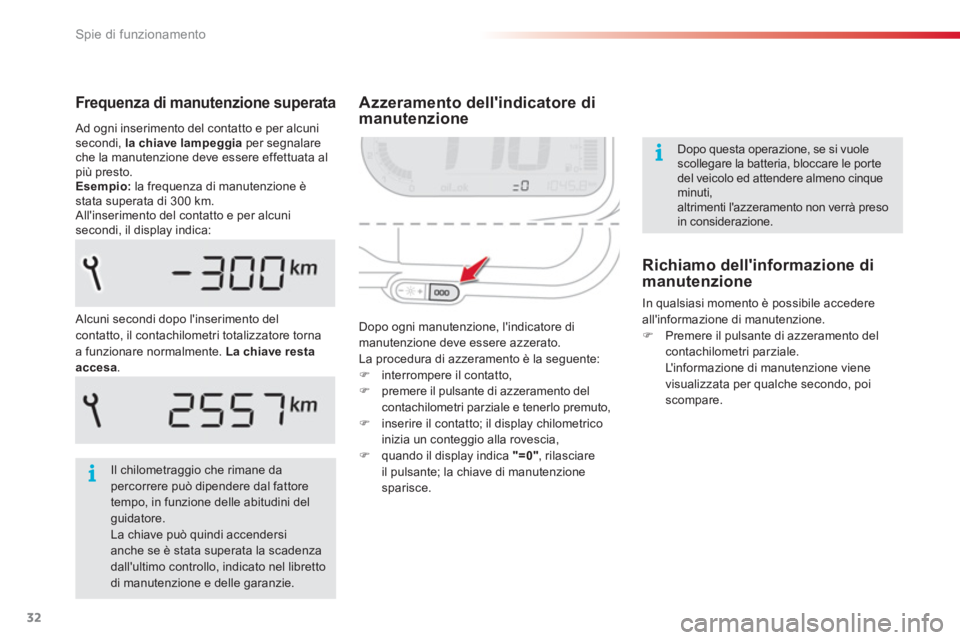

Page 34 of 290
Spie di funzionamento
32
Azzeramento dell'indicatore di
manutenzione
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
La procedura di azzeramento è la seguente:
)
interrompere il contatto,
)
premere il pulsante di azzeramento del
contachilometri parziale e tenerlo premuto,
)
inserire il contatto; il display chilometrico
inizia un conteggio alla rovescia,
) quando il display indica "=0"
, rilasciare
il pulsante; la chiave di manutenzione
sparisce.
Frequenza di manutenzione superata
Alcuni secondi dopo l'inserimento delcontatto, il contachilometri totalizzatore torna a funzionare normalmente. La chiave restaaccesa.
Richiamo dell'informazione di
manutenzione
In qualsiasi momento è possibile accedere
all'informazione di manutenzione.
)
Premere il pulsante di azzeramento del
contachilometri parziale.
L'informazione di manutenzione viene
visualizzata per qualche secondo, poi
scompare.
Il chilometraggio che rimane dapercorrere può dipendere dal fattore tempo, in funzione delle abitudini del guidatore.
La chiave può quindi accendersi anche se è stata superata la scadenzadall'ultimo controllo, indicato nel librettodi manutenzione e delle garanzie.
Dopo questa operazione, se si vuole
scollegare la batteria, bloccare le porte
del veicolo ed attendere almeno cinque
minuti,
altrimenti l'azzeramento non verrà preso
in considerazione.
Ad ogni inserimento del contatto e per alcuni secondi, la chiave lampeggiaper segnalareche la manutenzione deve essere effettuata al più presto.Esempio:la frequenza di manutenzione è stata superata di 300 km.
All'inserimento del contatto e per alcuni secondi, il display indica:

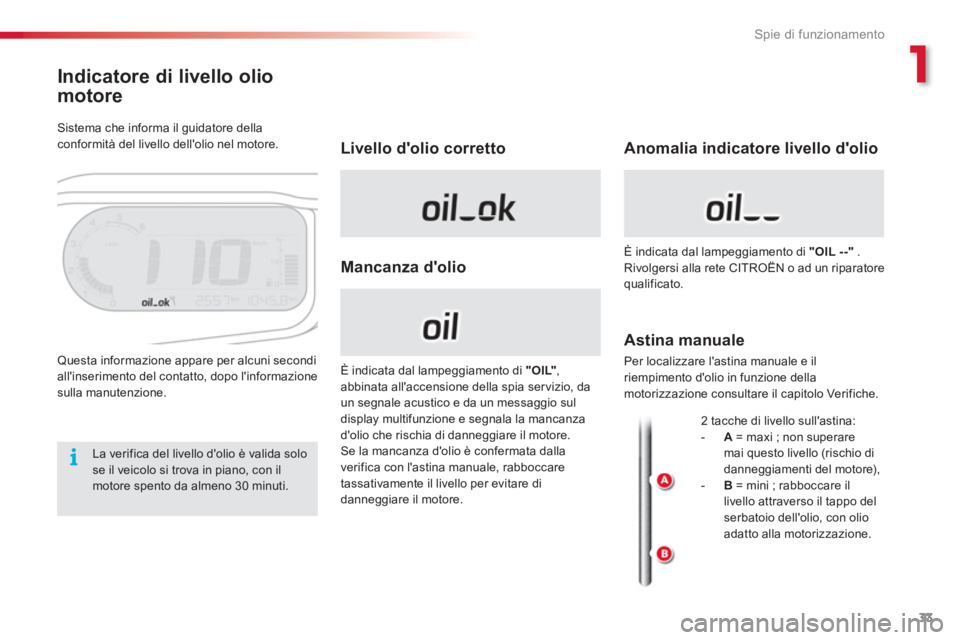

Page 35 of 290
1
Spie di funzionamento
33
Indicatore di livello olio
motore
Questa informazione appare per alcuni secondi
all'inserimento del contatto, dopo l'informazione
sulla manutenzione.
Livello d'olio corretto
Mancanza d'olio
Anomalia indicatore livello d'olio
Astina manuale
È indicata dal lampeggiamento di "OIL"
, abbinata all'accensione della spia ser vizio, daun segnale acustico e da un messaggio sul
display multifunzione e segnala la mancanza
d'olio che rischia di danneggiare il motore.Se la mancanza d'olio è confermata dalla
verifica con l'astina manuale, rabboccare
tassativamente il livello per evitare didanneggiare il motore. È indicata dal lampeggiamento di
"OIL - -". Rivolgersi alla rete CITROËN o ad un riparatore qualificato.
P
er localizzare l'astina manuale e il
riempimento d'olio in funzione della
motorizzazione consultare il capitolo Verifiche.
2 t
acche di livello sull'astina:
-A= maxi ; non superare mai questo livello (rischio di
danneggiamenti del motore), - B= mini ; rabboccare illivello attraverso il tappo delserbatoio dell'olio, con olio adatto alla motorizzazione.
La verifica del livello d'olio è valida solose il veicolo si trova in piano, con ilmotore spento da almeno 30 minuti. Sistema che informa il
guidatore dellaconformità del livello dell'olio nel motore.

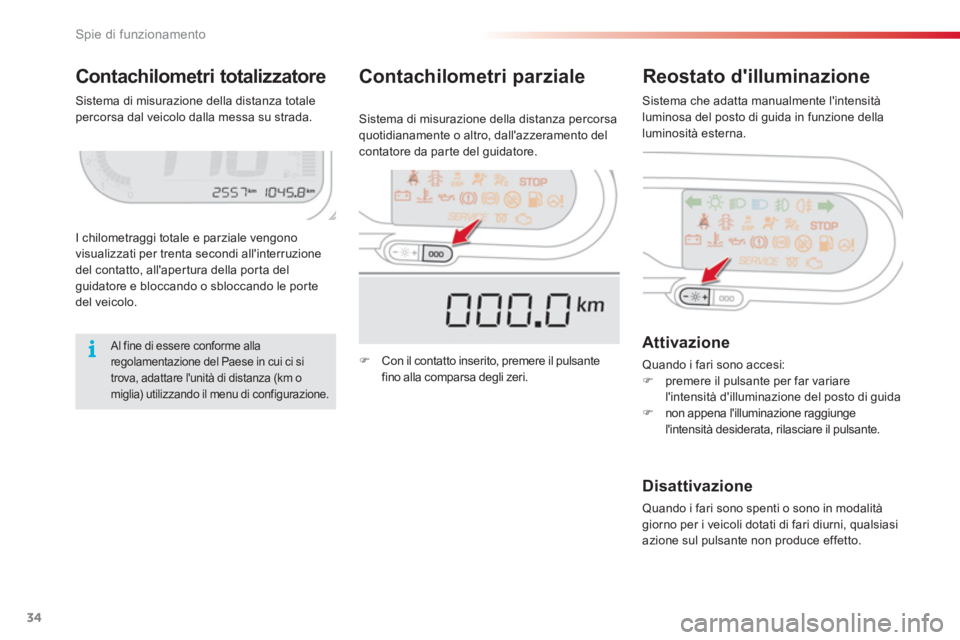

Page 36 of 290
Spie di funzionamento
34
Contachilometri totalizzatore Reostato d'illuminazione
I chilometraggi totale e parziale vengono
visualizzati per trenta secondi all'interruzione
del contatto, all'apertura della por ta del guidatore e bloccando o sbloccando le por te del veicolo. Sistema di misurazione della distanza percorsa
quotidianamente o altro, dall'azzeramento delcontatore da par te del guidatore.
Attivazione
Quando i fari sono accesi: )premere il pulsante per far variare
l'intensità d'illuminazione del posto di guida )non appena l'illuminazione raggiunge
l'intensità desiderata, rilasciare il pulsante.
Disattivazione
Quando i fari sono spenti o sono in modalità
giorno per i veicoli dotati di fari diurni, qualsiasi
azione sul pulsante non produce effetto.
Contachilometri parziale
)
Con il contatto inserito, premere il pulsante fino alla comparsa degli zeri.
Al fine di essere conforme allaregolamentazione del Paese in cui ci sitrova, adattare l'unità di distanza (km o miglia) utilizzando il menu di configurazione.
Sistema di misurazione della distanza totale percorsa dal veicolo dalla messa su strada. Sistema che adatta manualmente l'intensità
luminosa del posto di guida in funzione della
luminosità esterna.

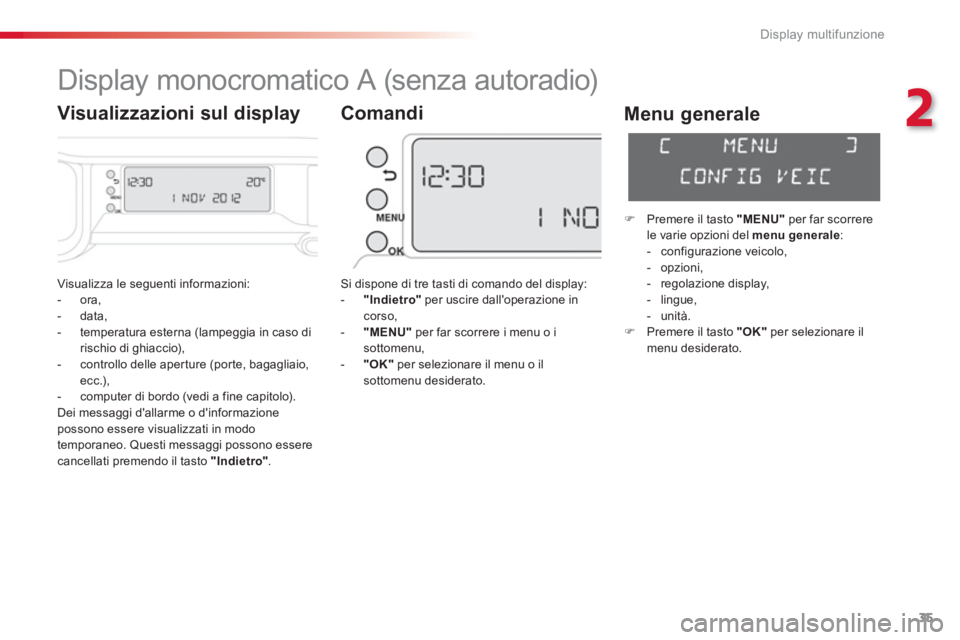

Page 37 of 290
2
Display multifunzione
35
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna
(lampeggia in caso dirischio di ghiaccio),
- controllo delle aperture (porte, bagagliaio, ecc.),
- computer di bordo (vedi a fine capitolo).
Dei messaggi d'allarme o d'informazione possono essere visualizzati in modo
temporaneo. Questi messaggi possono essere cancellati premendo il tasto "Indietro"
.
Display monocromatico A (senza autoradio)
Comandi
Menu generale
Si dispone di tre tasti di comando del display:-"Indietro"
per uscire dall'operazione incorso, -
"MENU"per far scorrere i menu o isottomenu,
- "OK"
per selezionare il menu o ilsottomenu desiderato.
)
Premere il tasto "MENU"
per far scorrere
le varie opzioni del menu generale :
- configurazione veicolo,
- opzioni,
- regolazione display,
- lingue,
- unità. )
Premere il tasto "OK"per selezionare ilmenu desiderato.
Visualizzazioni sul display

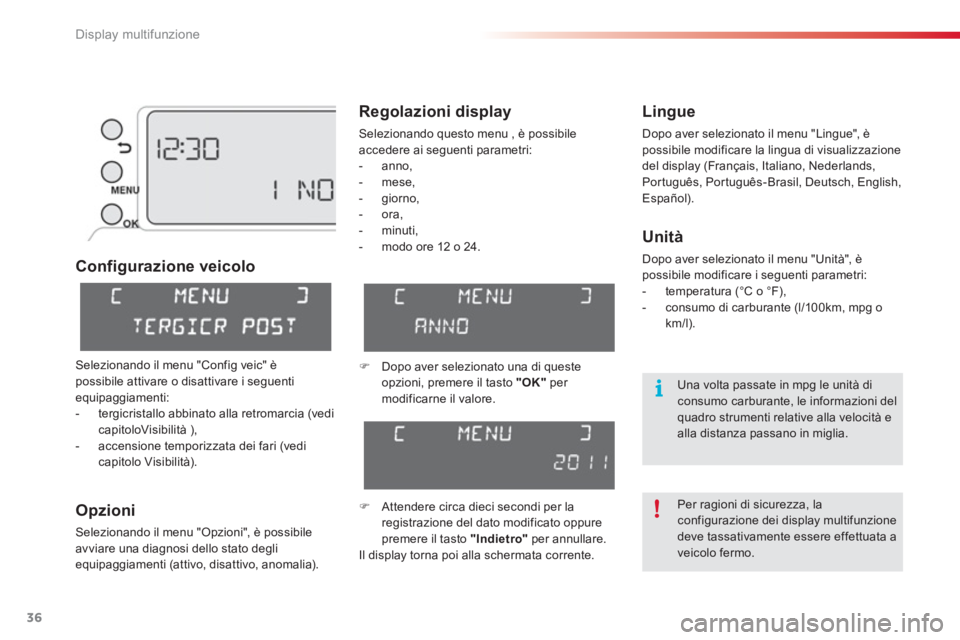

Page 38 of 290
Display multifunzione
36
Configurazione veicolo
O
pzioni
Selezionando il menu "Opzioni", è possibile
avviare una diagnosi dello stato degli equipaggiamenti (attivo, disattivo, anomalia).
Lingue
Dopo aver selezionato il menu "Lingue", è possibile modificare la lingua di visualizzazione
del display
(Français, Italiano, Nederlands,
Português, Português-Brasil, Deutsch, English, Español).
Regolazioni display
Selezionando questo menu , è possibile
accedere ai seguenti parametri:
-
anno,
- mese,
- giorno,
-
ora,
- minuti,
- m
odo ore 12 o 24.
Unità
Dopo aver selezionato il menu "Unità", èpossibile modificare i seguenti parametri:
- temperatura (°C o °F),
- consumo di carburante (l/10 0km, mpg o
km/l).
)
Dopo aver selezionato una di questeopzioni, premere il tasto "OK"
per
modificarne il valore.
) Attendere circa dieci secondi per la
registrazione del dato modificato oppure
premere il tasto "Indietro"
per annullare.
Il display torna poi alla schermata corrente.
Selezionando il menu "Config veic" èpossibile attivare o disattivare i seguenti equipaggiamenti:
- tergicristallo abbinato alla retromarcia (vedicapitoloVisibilità ),
- accensione temporizzata dei fari (vedicapitolo Visibilità).
Per ragioni di sicurezza, laconfigurazione dei display multifunzionedeve tassativamente essere effettuata aveicolo fermo.
Una volta passate in mpg le unità di consumo carburante, le informazioni delquadro strumenti relative alla velocità ealla distanza passano in miglia.
Page 39 of 290
2
Display multifunzione
37
Display monocromatico A
Comandi
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora,
- data,
- temperatura esterna
(lampeggia in caso dirischio di ghiaccio),
- controllo delle aperture (porte, bagagliaio, ecc.),
- modalità audio (radio, CD, ...),
- computer di bordo (vedi a fine capitolo).
Dei messaggi d'allarme o d'informazione possono essere visualizzati in modo
temporaneo. Questi messaggi possono essere cancellati premendo il tasto "Indietro" .
Menu generale
)
Premere il tasto "MENU"
per accedere almenu generale, quindi premere i tasti " "o "
" per far scorrere i vari menu:
- radio-CD,
- configurazione veicolo,
- opzioni,
- re
golazione display,
- lingue,
- unit

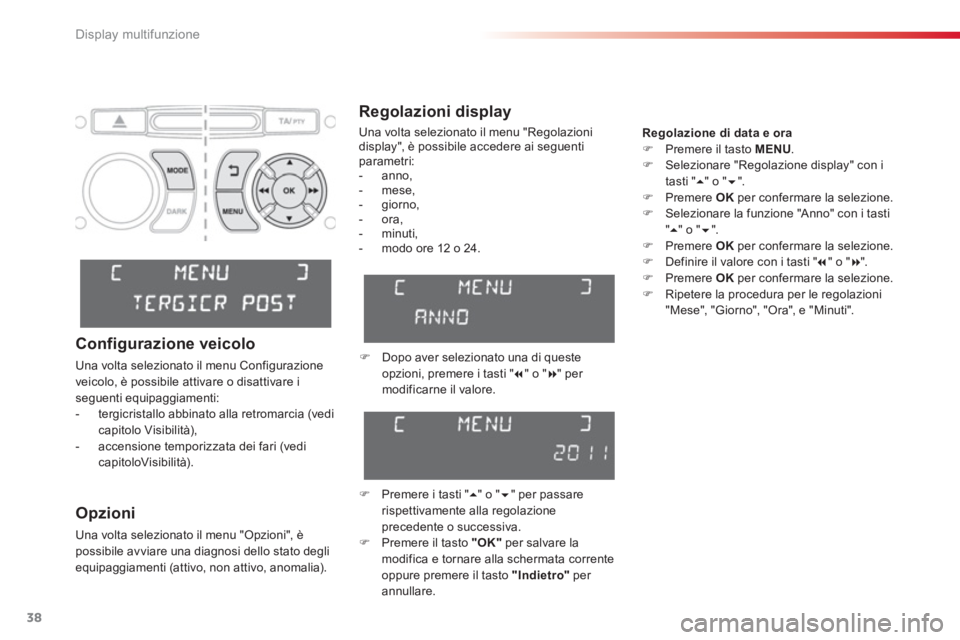

Page 40 of 290
Display multifunzione
38
Regolazioni display
Una volta selezionato il menu "Regolazioni
display", è possibile accedere ai seguenti
parametri:
- anno
,
- mese,
- giorno,
- ora,
- minuti,
- modo ore 12 o 24. Regolazione di data e or
a )Premere il tasto MENU . )Selezionare "Regolazione display" con i
tasti " " o " ". )Premere OK
per confermare la selezione. )Selezionare la funzione "Anno" con i tasti" " o " ". )Premere OK
per confermare la selezione. )Definire il valore con i tasti " " o " ". )Premere OK
per confermare la selezione. )Ripetere la procedura per le regolazioni
"Mese", "Giorno", "Ora", e "Minuti".
) Dopo aver selezionato una di queste
opzioni, premere i tasti " " o " " per modificarne il valore.
) Premere i tasti " " o " " per passare
rispettivamente alla regolazioneprecedente o successiva.
) Premere il tasto "OK"
per salvare la
modifica e tornare alla schermata corrente oppure premere il tasto "Indietro"per annullare.
Opzioni
Una volta selezionato il menu "Opzioni", èpossibile avviare una diagnosi dello stato degliequipaggiamenti (attivo, non attivo, anomalia).
Configurazione veicolo
Una volta selezionato il menu Configurazione
veicolo, è possibile attivare o disattivare i seguenti equipaggiamenti:
- tergicristallo abbinato alla retromarcia (vedicapitolo Visibilità),
- accensione temporizzata dei fari (vedicapitoloVisibilità).
