Informations pratiques
159

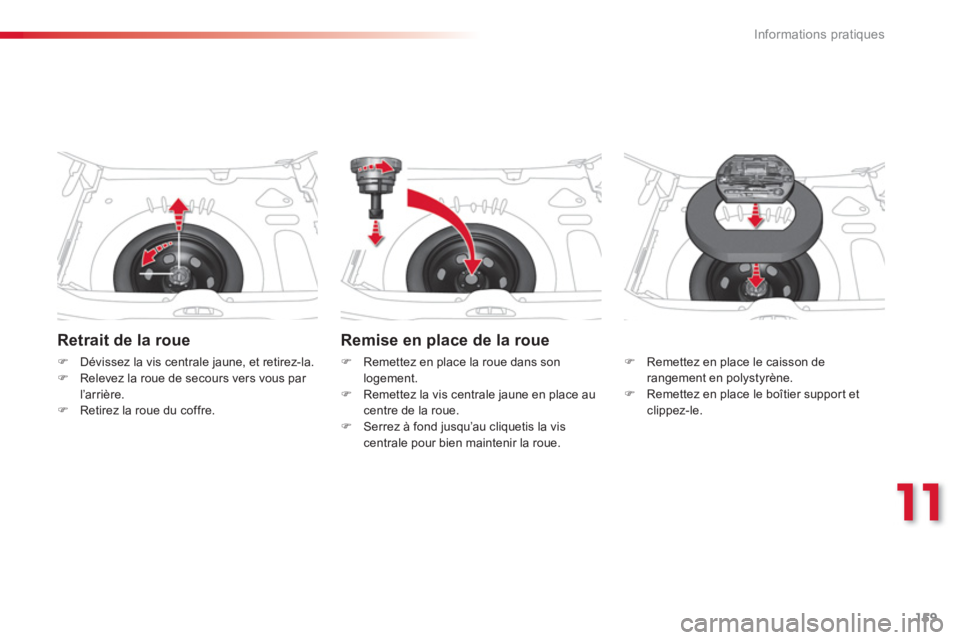

Retrait de la roue
)Dévissez la vis centrale jaune, et retirez-la.)Relevez la roue de secours vers vous par
l’arrière. )Retirez la roue du coffre.
Remise en place de la roue
) Remettez en place la roue dans sonlogement. )
Remettez la vis centrale jaune en place au centre de la roue. )
Serrez à fond jusqu’au cliquetis la vis
centrale pour bien maintenir la roue.
)
Remettez en place le caisson de
rangement en polystyrène. ) Remettez en place le boîtier support etclippez-le.

Informations pratiques
160
Démontage de la roue

Liste des opérations

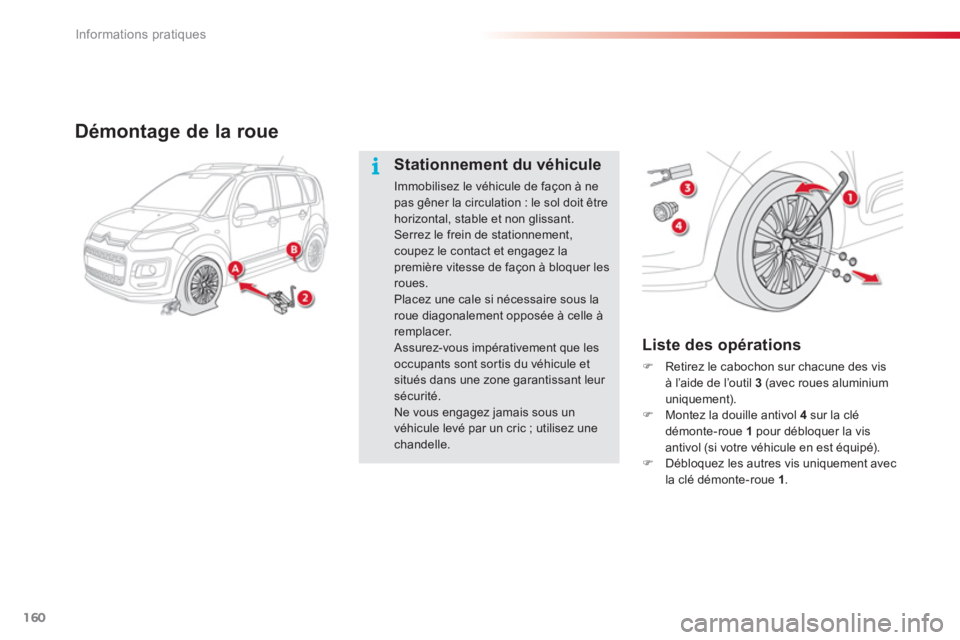

)Retirez le cabochon sur chacune des visà l’aide de l’outil 3
(avec roues aluminium
uniquement).)Montez la douille antivol 4 sur la clédémonte-roue 1
pour débloquer la visantivol (si votre véhicule en est équipé).)Débloquez les autres vis uniquement avec
la clé démonte-roue 1 .
Stationnement du véhicule
Immobilisez le véhicule de façon à ne pas gêner la circulation : le sol doit êtrehorizontal, stable et non glissant.Serrez le frein de stationnement,coupez le contact et engagez lapremière vitesse de façon à bloquer lesroues. Placez une cale si nécessaire sous la roue diagonalement opposée à celle à remplacer. Assurez-vous impérativement que les occupants sont sortis du véhicule et situés dans une zone garantissant leur sécurité.Ne vous engagez jamais sous unvéhicule levé par un cric ; utilisez unechandelle.

11
Informations pratiques
161

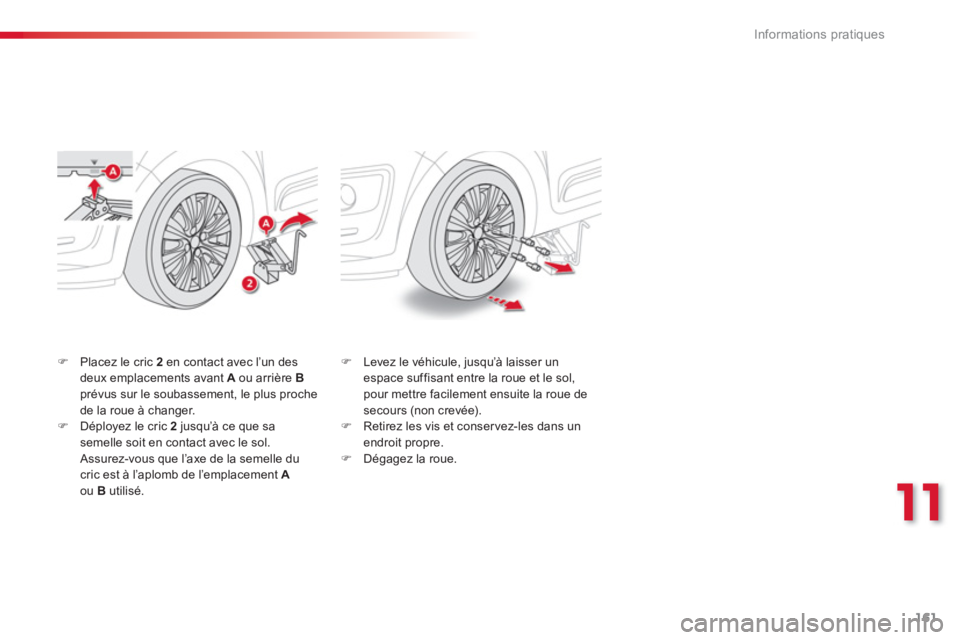

)Placez le cric 2en contact avec l’un des
deux emplacements avant Aou arrière Bprévus sur le soubassement, le plus proche
de la roue à changer.)Déployez le cric 2 jusqu’à ce que sa semelle soit en contact avec le sol. Assurez-vous que l’axe de la semelle ducric est à l’aplomb de l’emplacement Aou Butilisé.
)
Levez le véhicule, jusqu’à laisser unespace suffisant entre la roue et le sol,pour mettre facilement ensuite la roue desecours (non crevée).)
Retirez les vis et conservez-les dans unendroit propre. )
Dégagez la roue.

Informations pratiques
162

Liste des opérations

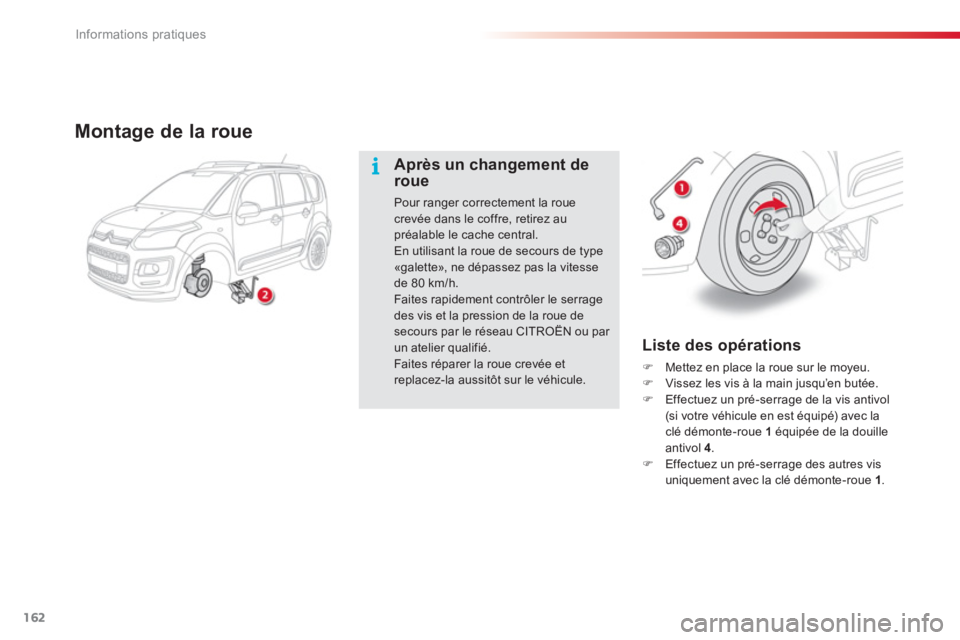

)Mettez en place la roue sur le moyeu.)Vissez les vis à la main jusqu’en butée. )Effectuez un pré-serrage de la vis antivol(si votre véhicule en est équipé) avec la clé démonte-roue 1
équipée de la douilleantivol 4.)Effectuez un pré-serrage des autres vis
uniquement avec la clé démonte-roue 1 .

Montage de la roue
Après un changement deroue
Pour ranger correctement la roue crevée dans le coffre, retirez au préalable le cache central. En utilisant la roue de secours de type «galette», ne dépassez pas la vitesse de 80 km/h.Faites rapidement contrôler le serrage des vis et la pression de la roue de secours par le réseau CITROËN ou par un atelier qualifié.Faites réparer la roue crevée et replacez-la aussitôt sur le véhicule.

11
Informations pratiques
163
) Bloquez la vis antivol (si votre véhicule en est équipé) avec la clé démonte-roue 1équipée de la douille antivol 4
. )
Bloquez les autres vis uniquement avec laclé démonte-roue 1 . )
Remontez les cabochons sur chacune desvis (avec roues aluminium uniquement). )
Rangez l’outillage dans le boîtier suppor t.
)Redescendez le véhicule à fond. )Repliez le cric 2
et dégagez-le.

Informations pratiques
164











Changement d’une lampe Mode opératoire de remplacement d’une lampe défectueuse par une lampe neuve.

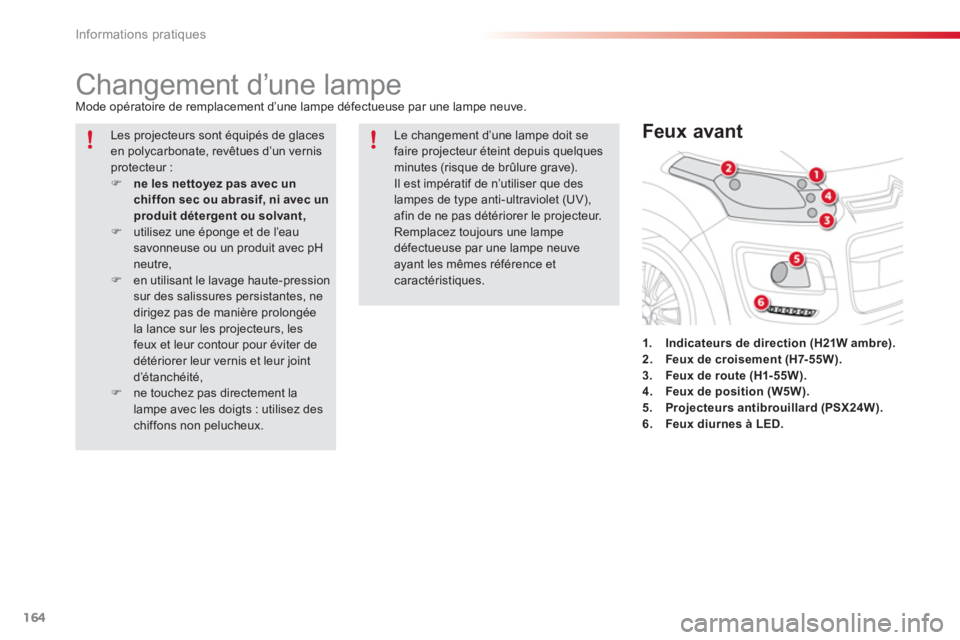

1.Indicateurs de direction (H21W ambre).2.Feux de croisement (H7-55W).3. Feux de route (H1- 55W).4.Feux de position (W5W).5.Projecteurs antibrouillard (PSX24W).6.Feux diurnes à LED.


Feux avant
Les projecteurs sont équipés de glacesen polycarbonate, revêtues d’un vernis protecteur :)ne les nettoyez pas avec unchiffon sec ou abrasif, ni avec unproduit détergent ou solvant,)utilisez une éponge et de l’eau savonneuse ou un produit avec pH neutre, )en utilisant le lavage haute-pressionsur des salissures persistantes, nedirigez pas de manière prolongée la lance sur les projecteurs, les feux et leur contour pour éviter de détériorer leur vernis et leur jointd’étanchéité,)ne touchez pas directement la lampe avec les doigts : utilisez des chiffons non pelucheux.
Le changement d’une lampe doit se faire projecteur éteint depuis quelquesminutes (risque de brûlure grave).Il est impératif de n’utiliser que deslampes de type anti-ultraviolet (UV),afin de ne pas détériorer le projecteur. Remplacez toujours une lampe défectueuse par une lampe neuveayant les mêmes référence etcaractéristiques.

11
Informations pratiques
165

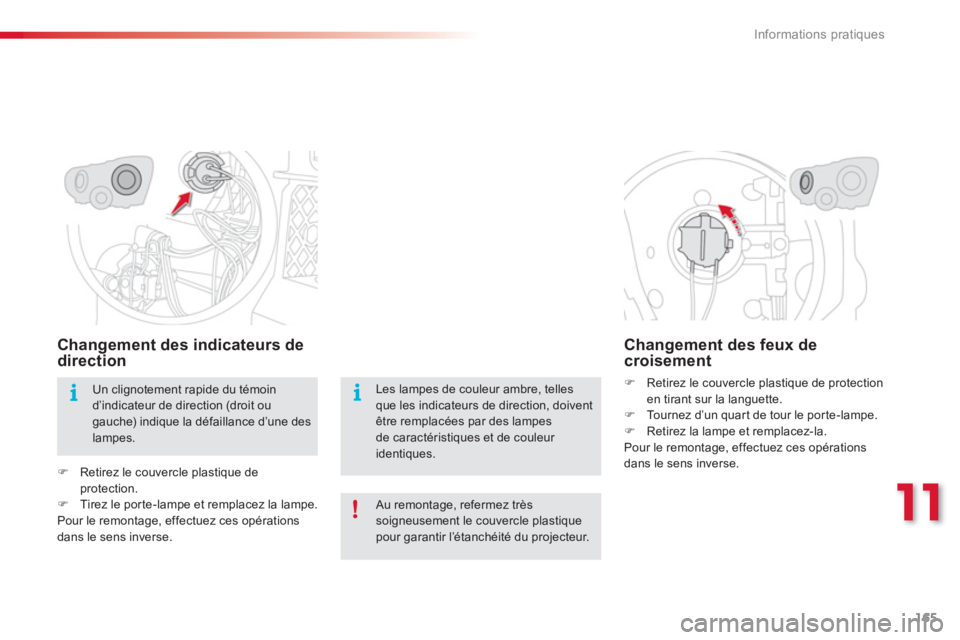

Changement des indicateurs de direction
)Retirez le couvercle plastique deprotection. )Tirez le porte-lampe et remplacez la lampe.
Pour le remontage, effectuez ces opérationsdans le sens inverse.
Changement des feux de croisement
)
Retirez le couvercle plastique de protection en tirant sur la languette.)
Tournez d’un quart de tour le porte-lampe. )
Retirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations dans le sens inverse.

Un clignotement rapide du témoind’indicateur de direction (droit ougauche) indique la défaillance d’une des
lampes.

Au remontage, refermez très soigneusement le couvercle plastique
pour garantir l’étanchéité du projecteur.
Les lampes de couleur ambre, tellesque les indicateurs de direction, doiventêtre remplacées par des lampesde caractéristiques et de couleur identiques.

Informations pratiques
166

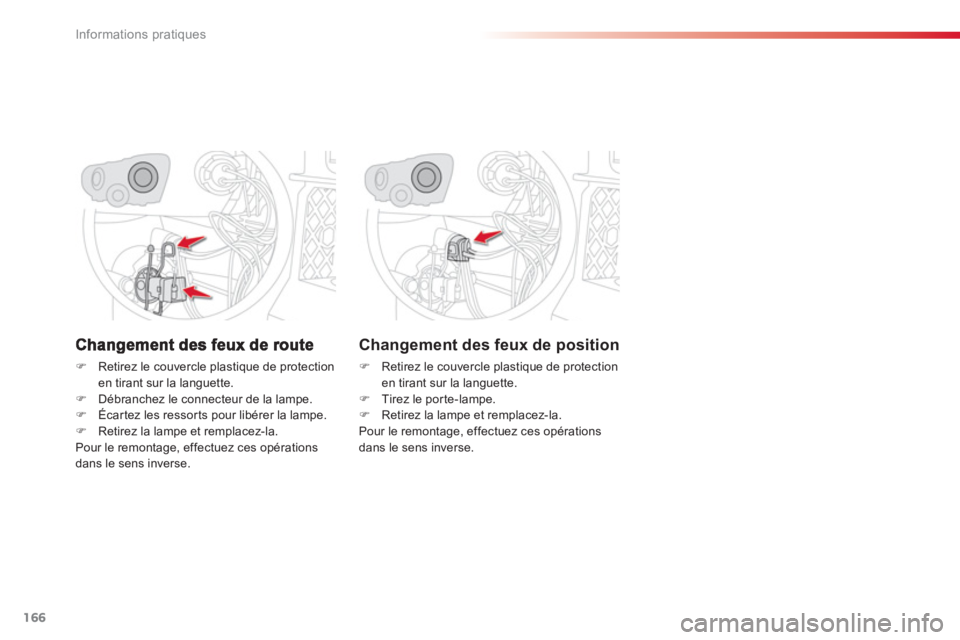

)Retirez le couvercle plastique de protection
en tirant sur la languette.)Débranchez le connecteur de la lampe.)Écar tez les ressor ts pour libérer la lampe.)Retirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérationsdans le sens inverse.


Changement des feux de position
)
Retirez le couvercle plastique de protection en tirant sur la languette. )
Tirez le por te-lampe. )
Retirez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations dans le sens inverse.

11
Informations pratiques
167
Changement des projecteurs antibrouillard

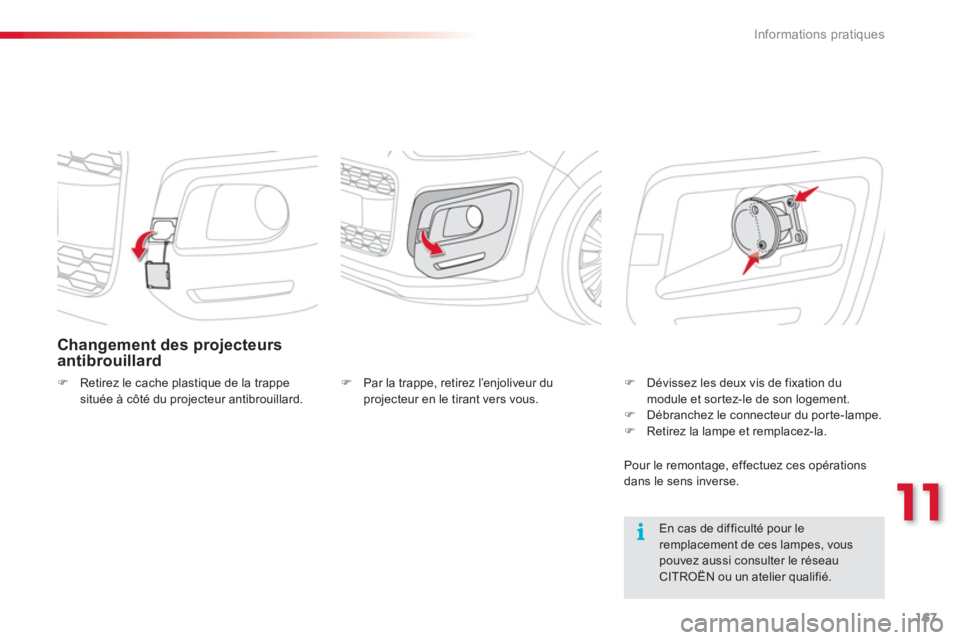

)Retirez le cache plastique de la trappesituée à côté du projecteur antibrouillard.

En cas de difficulté pour leremplacement de ces lampes, vouspouvez aussi consulter le réseau CITROËN ou un atelier qualifié.

)
Par la trappe, retirez l’enjoliveur du
projecteur en le tirant vers vous.) Dévissez les deux vis de fixation dumodule et sortez-le de son logement.)
Débranchez le connecteur du porte-lampe. )
Retirez la lampe et remplacez-la.
Pour le remonta
ge, effectuez ces opérations dans le sens inverse.

Informations pratiques
168
Changement des feux diurnes à LED
Pour le remplacement de ce type de lampe à
diodes, consultez le réseau CITROËN ou un
atelier qualifié.

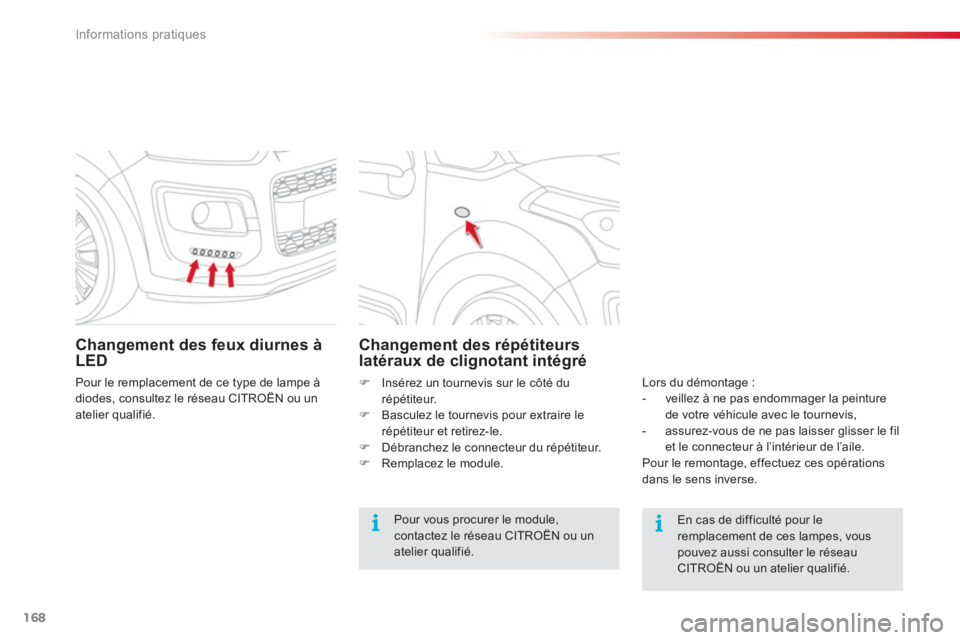

Changement des répétiteurs
latéraux de clignotant intégré
Pour vous procurer le module,contactez le réseau CITROËN ou un atelier qualifié.


En cas de difficulté pour leremplacement de ces lampes, vous pouvez aussi consulter le réseau CITROËN ou un atelier qualifié.

Lors du démonta
ge :


- veillez à ne pas endommager la peinture
de votre véhicule avec le tournevis,

- assurez-vous de ne pas laisser glisser le filet le connecteur à l’intérieur de l’aile.
Pour le remontage, effectuez ces opérationsdans le sens inverse.
)
Insérez un tournevis sur le côté du
répétiteur.
) Basculez le tournevis pour extraire le
répétiteur et retirez-le. ) Débranchez le connecteur du répétiteur.)
Remplacez le module.
