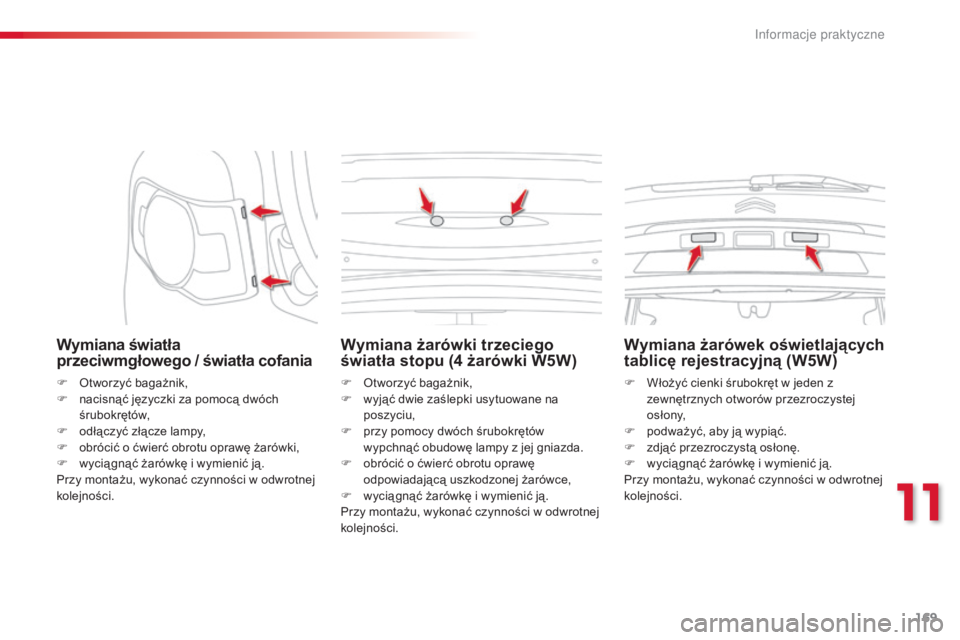

Wymiana światła
przeciwmgłowego / światła cofania
F otworzyć bagażnik,
F
n acisnąć języczki za pomocą dwóch
śrubokrętów,
F
o
dłączyć złącze lampy,
F
o
brócić o ćwierć obrotu oprawę żarówki,
F
w
ycią gnąć żarówkę i wymienić ją.
Przy montażu, wykonać czynności w odwrotnej
kolejności.
Wymiana żarówki trzeciego
światła stopu (4 żarówki W5W)
F otworzyć bagażnik,
F
w yjąć dwie zaślepki usytuowane na
poszyciu,
F
p
rzy pomocy dwóch śrubokrętów
wypchnąć obudowę lampy z jej gniazda.
F
o
brócić o ćwierć obrotu oprawę
odpowiadającą uszkodzonej żarówce,
F
w
ycią gnąć żarówkę i wymienić ją.
Przy montażu, wykonać czynności w odwrotnej
kolejności.
Wymiana żarówek oświetlających
tablicę rejestracyjną (W5W)
F Włożyć cienki śrubokręt w jeden z zewnętrznych otworów przezroczystej
osłony,
F
p
odważyć, aby ją wypiąć.
F
z
djąć przezroczystą osłonę.
F
w
ycią gnąć żarówkę i wymienić ją.
Przy montażu, wykonać czynności w odwrotnej
kolejności.
11
In
Page 172 of 312

170
c3Picasso_pl_c hap11_informations-pratiques_ed01-2014

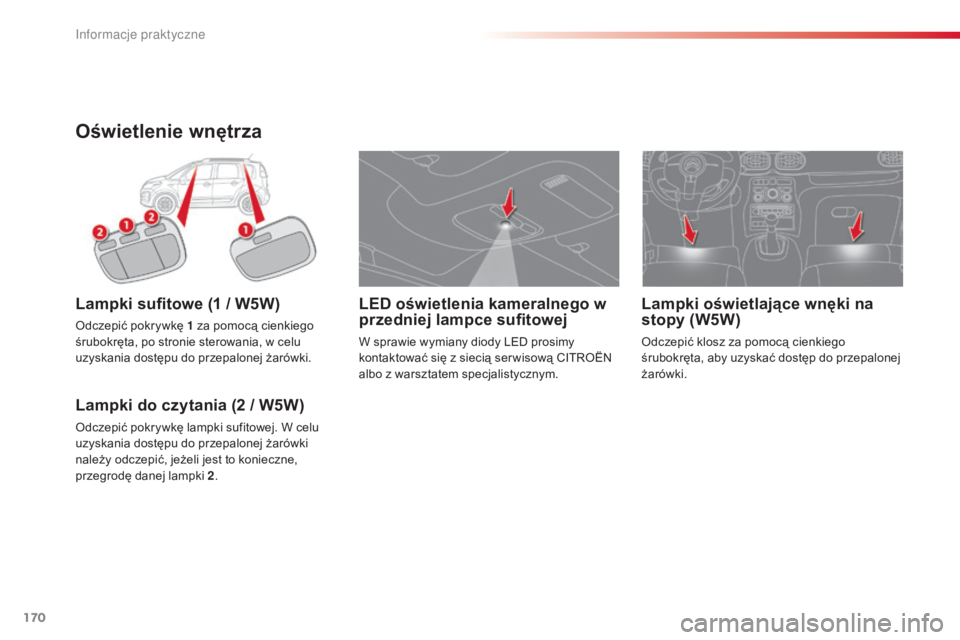

Oświetlenie wnętrza
Lampki sufitowe (1 / W5W)
odczepić pokrywkę 1 za pomocą cienkiego
śrubokręta, po stronie sterowania, w celu
uzyskania dostępu do przepalonej żarówki.
Lampki do czytania (2 / W5W)
odczepić pokrywkę lampki sufitowej. W celu
uzyskania dostępu do przepalonej żarówki
należy odczepić, jeżeli jest to konieczne,
przegrodę danej lampki 2 .
Lampki oświetlające wnęki na
stopy (W5W)
odczepić klosz za pomocą cienkiego
śrubokręta, aby uzyskać dostęp do przepalonej
żarówki.
LED oświetlenia kameralnego w
przedniej lampce sufitowej
W sprawie wymiany diody LED prosimy
kontaktować się z siecią ser wisową
cIt roËn
albo z warsztatem specjalistycznym.
Informacje praktyczne
Page 173 of 312

171
c3Picasso_pl_c hap11_informations-pratiques_ed01-2014
Lampka przenośna (Kr ypton 3,6V)
F otworzyć klapkę.
F
W sunąć płaski śrubokręt w otwór pod
klapką i otworzyć obudowę.
F
c
a
łkowicie otworzyć obudowę, aby
wymienić żarówkę.
Lampki oświetlające zewnętrzne
lusterka wsteczne (W5W)
odczepić klosz za pomocą cienkiego
śrubokręta, aby uzyskać dostęp do przepalonej
żarówki.

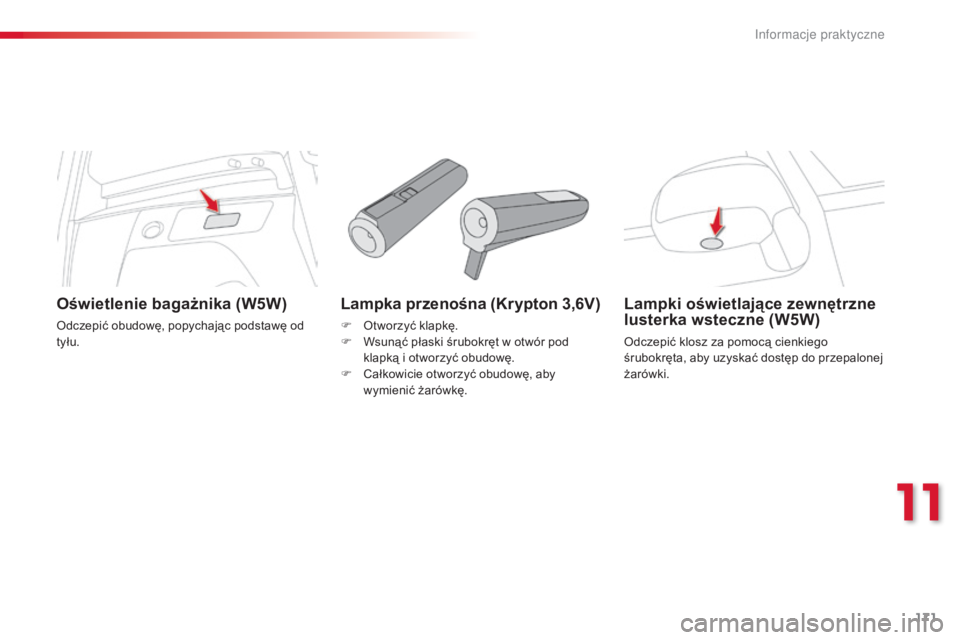

Oświetlenie bagażnika (W5W)
odczepić obudowę, popychając podstawę od
tyłu.
11
In
Page 174 of 312

172
c3Picasso_pl_c hap11_informations-pratiques_ed01-2014

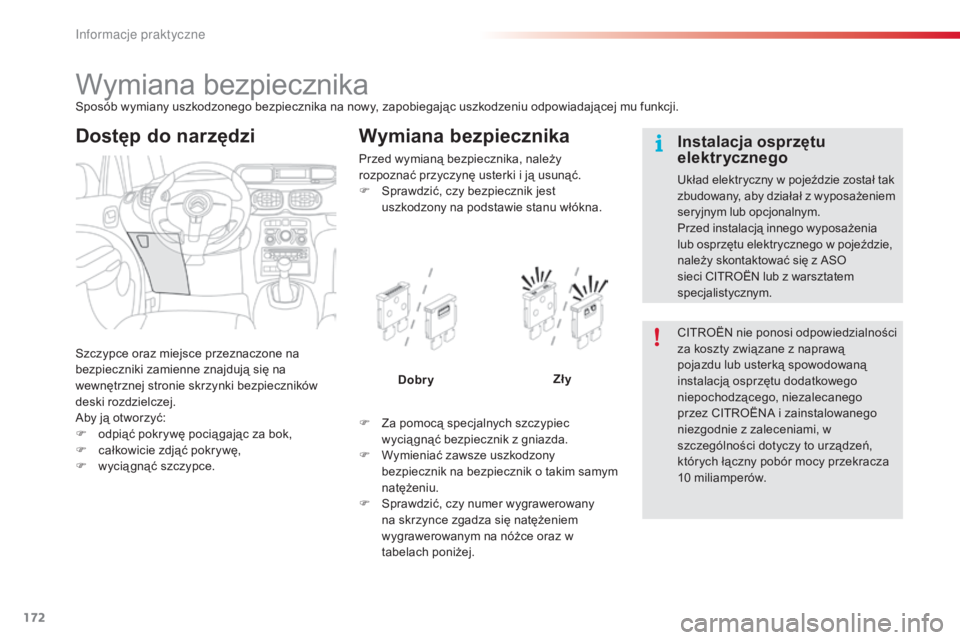

Wymiana bezpiecznikasposób wymiany uszkodzonego bezpiecznika na nowy, zapobiegając uszkodzeniu odpowiadającej mu funkcji.
sz
czypce oraz miejsce przeznaczone na
bezpieczniki zamienne znajdują się na
wewnętrznej stronie skrzynki bezpieczników
deski rozdzielczej.
ab
y ją otworzyć:
F
o
dpiąć pokrywę pocią gając za bok,
F
c
ałkowicie zdjąć pokrywę,
F
w
ycią gnąć szczypce.
Wymiana bezpiecznika
Przed wymianą bezpiecznika, należy
rozpoznać przyczynę usterki i ją usunąć.
F s
p
rawdzić, czy bezpiecznik jest
uszkodzony na podstawie stanu włókna.
F
Z
a pomocą specjalnych szczypiec
wycią gnąć bezpiecznik z gniazda.
F
W
ymieniać zawsze uszkodzony
bezpiecznik na bezpiecznik o takim samym
natężeniu.
F
s
p
rawdzić, czy numer wygrawerowany
na skrzynce zgadza się natężeniem
wygrawerowanym na nóżce oraz w
tabelach poniżej. Dobry
Zły
c
I tro
Ën
nie ponosi odpowiedzialności
za koszty związane z naprawą
pojazdu lub usterką spowodowaną
instalacją osprzętu dodatkowego
niepochodzącego, niezalecanego
przez
c
It
ro
Ën
a i zainstalowanego
niezgodnie z zaleceniami, w
szczególności dotyczy to urządzeń,
których łączny pobór mocy przekracza
10
mil
iamperów.Instalacja osprzętu
elektrycznego
układ elektryczny w pojeździe został tak
zbudowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w pojeździe,
należy skontaktować się z aso
s
ieci c
It
ro
Ën
lub z warsztatem
specjalistycznym.
Dostęp do narzędzi
In
Page 175 of 312

173
c3Picasso_pl_c hap11_informations-pratiques_ed01-2014

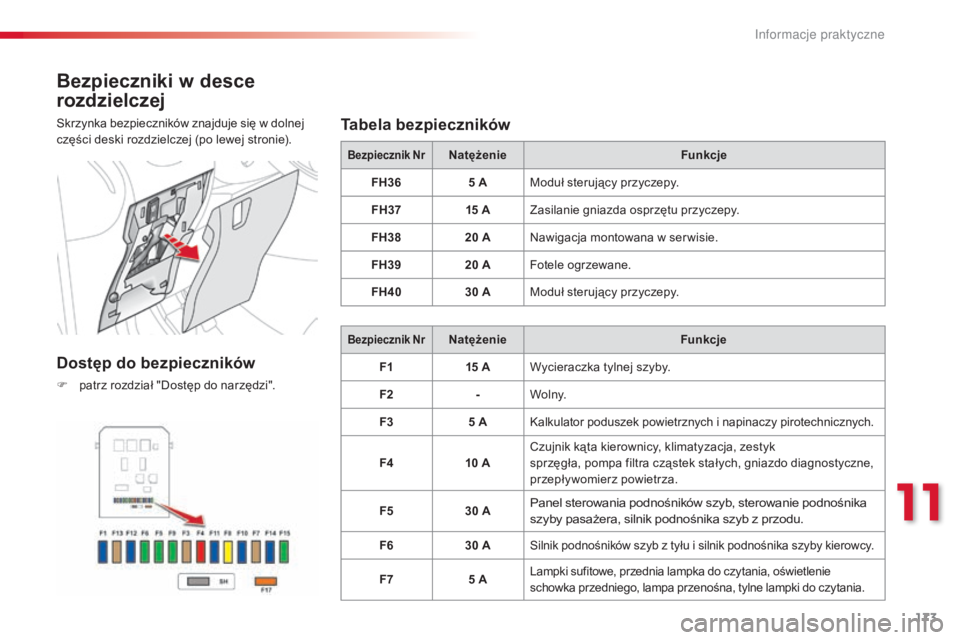

Bezpieczniki w desce
rozdzielczej
skrzynka bezpieczników znajduje się w dolnej
części deski rozdzielczej (po lewej stronie).
Dostęp do bezpieczników
F patrz rozdział "Dostęp do narzędzi".

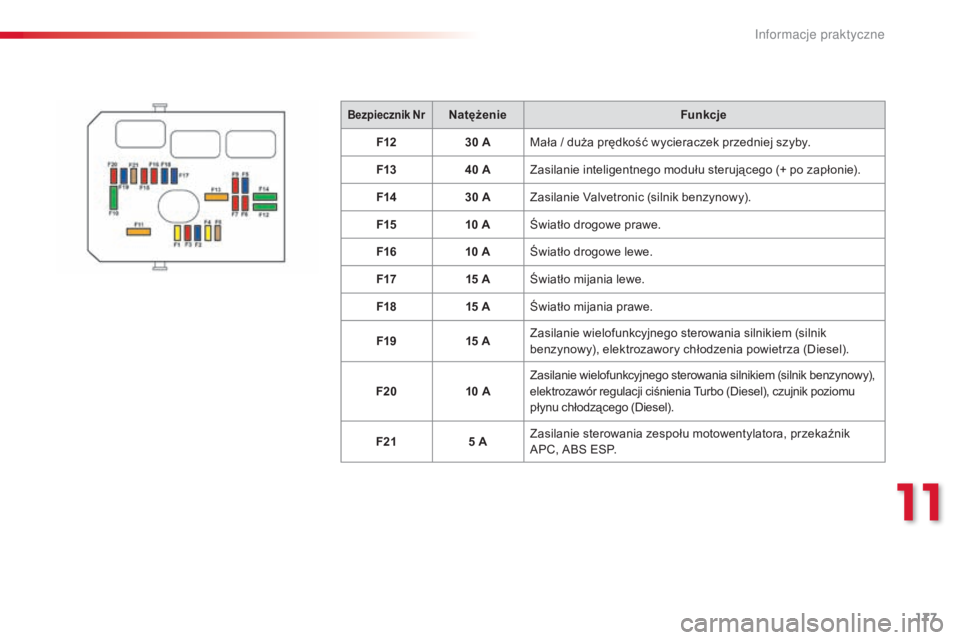

Tabela bezpieczników
Bezpiecznik NrNatężenie Funkcje
FH36 5
A Moduł sterujący przyczepy.
FH37 15
A Zasilanie gniazda osprzętu przyczepy.
FH38 20
A
na
wigacja montowana w ser wisie.
FH39 20
A Fotele ogrzewane.
FH40 30
A Moduł sterujący przyczepy.
Bezpiecznik NrNatężenie Funkcje
F1 15
A Wycieraczka tylnej szyby.
F2 -Wo l ny.
F3 5
A
ka
lkulator poduszek powietrznych i napinaczy pirotechnicznych.
F4 10
A
cz
ujnik kąta kierownicy, klimatyzacja, zestyk
sprzęgła, pompa filtra cząstek stałych, gniazdo diagnostyczne,
przepływomierz powietrza.
F5 30
A
Panel sterowania podnośników szyb, sterowanie podnośnika
szyby pasażera, silnik podnośnika szyb z przodu.
F6 30 Asi lnik podnośników szyb z tyłu i silnik podnośnika szyby kierowcy.
F7 5
ALampki sufitowe, przednia lampka do czytania, oświetlenie
schowka przedniego, lampa przenośna, tylne lampki do czytania.
11
Informacje praktyczne
Page 176 of 312

174
c3Picasso_pl_c hap11_informations-pratiques_ed01-2014
Bezpiecznik NrNatężenie Funkcje
F8 20
A Ekran wielofunkcyjny, radioodtwarzacz, radio nawigacja.
F9 30
A
ra
dioodtwarzacz (montowany w ser wisie), gniazdo 12 V.
F10 15
A Przełączniki przy kierownicy.
F11 15
A
bl
okada kierownicy, gniazdo diagnostyczne.
F12 15
A
cz
ujnik deszczu i natężenia światła, moduł sterujący przyczepy.
F13 5
A
gł
ówny zestyk stopu, moduł sterujący silnika.
F14 15
A
ka
lkulator pomocy przy parkowaniu, wyświetlacz kontrolek pasów
bezpieczeństwa, kalkulator poduszek powietrznych, zestaw
wskaźników, klimatyzacja,
usb b
o
x.
F15 30
A Zamek centralny.
F16 -
n
iewykorzystany.
F17 40
A
od
mrażanie tylnej szyby i zewnętrznych lusterek wstecznych.
SH -Zwora P
a
rc
.
Informacje praktyczne
Page 177 of 312

175
c3Picasso_pl_c hap11_informations-pratiques_ed01-2014

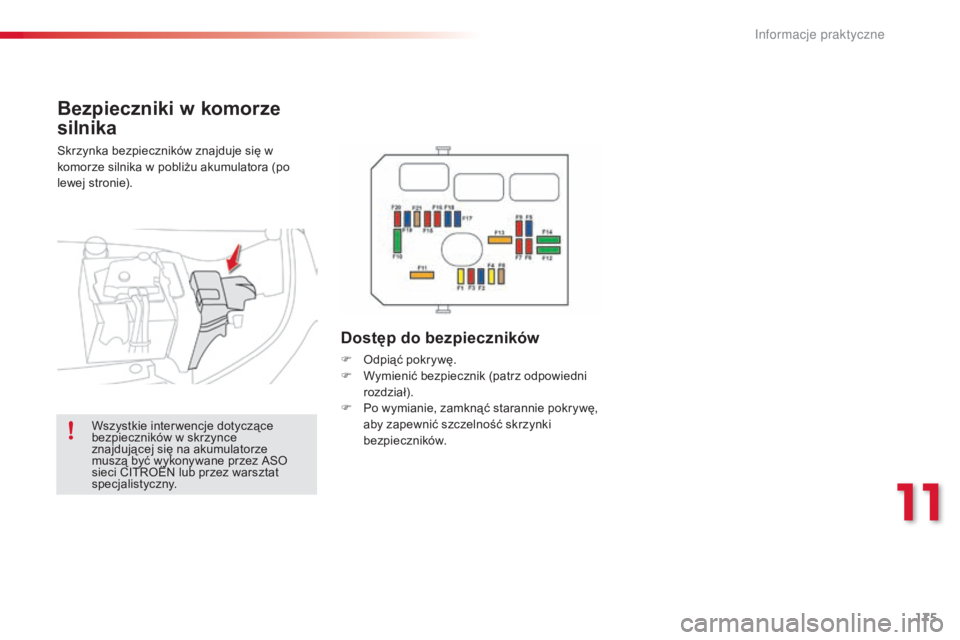

Bezpieczniki w komorze
silnika
skrzynka bezpieczników znajduje się w
komorze silnika w pobliżu akumulatora (po
lewej stronie).
Dostęp do bezpieczników
F odpiąć pokrywę.
F
W ymienić bezpiecznik (patrz odpowiedni
rozdział).
F
P
o wymianie, zamknąć starannie pokrywę,
aby zapewnić szczelność skrzynki
bezpieczników.
Wszystkie inter wencje dotyczące
bezpieczników w skrzynce
znajdującej się na akumulatorze
muszą być wykonywane przez
aso
sieci
c
It
ro
Ën
lub przez warsztat
specjalistyczny.
11
In
Page 178 of 312

176
c3Picasso_pl_c hap11_informations-pratiques_ed01-2014

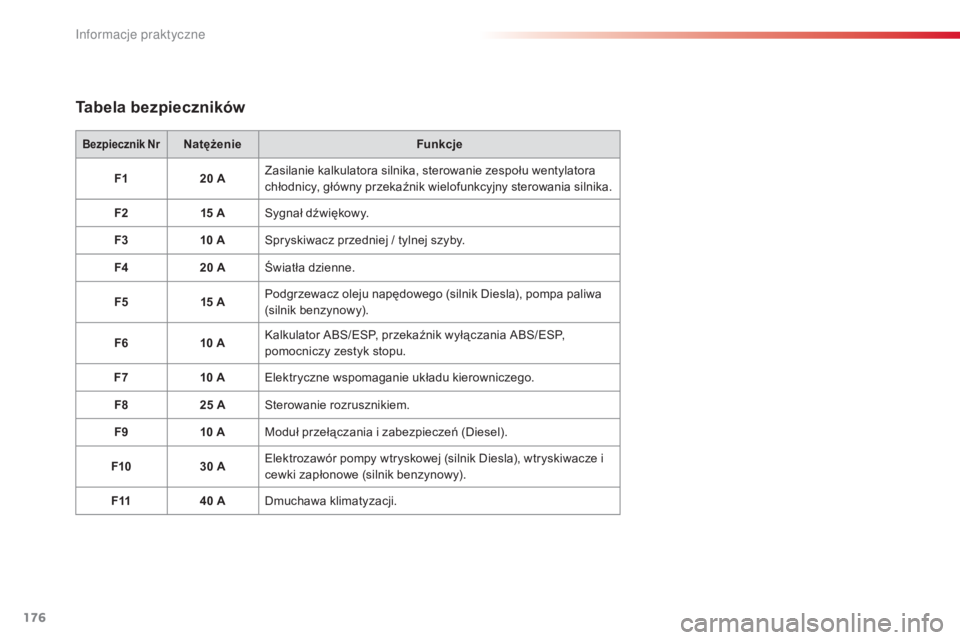

Tabela bezpieczników
Bezpiecznik NrNatężenie Funkcje
F1 20
A Zasilanie kalkulatora silnika, sterowanie zespołu wentylatora
chłodnicy, główny przekaźnik wielofunkcyjny sterowania silnika.
F2 15
A
sy
gnał dźwiękowy.
F3 10
A
sp
ryskiwacz przedniej / tylnej szyby.
F4 20
A Światła dzienne.
F5 15
A Podgrzewacz oleju napędowego (silnik Diesla), pompa paliwa
(silnik benzynowy).
F6 10
A
ka
lkulator abs
/
E s
P
, przekaźnik wyłączania abs
/
E s
P
,
pomocniczy zestyk stopu.
F7 10
A Elektryczne wspomaganie układu kierowniczego.
F8 25
A
st
erowanie rozrusznikiem.
F9 10
A Moduł przełączania i zabezpieczeń (Diesel).
F10 30
A Elektrozawór pompy wtryskowej (silnik Diesla), wtryskiwacze i
cewki zapłonowe (silnik benzynowy).
F11 40
A Dmuchawa klimatyzacji.
In
Page 179 of 312

177
c3Picasso_pl_c hap11_informations-pratiques_ed01-2014
Bezpiecznik NrNatężenie Funkcje
F12 30
A Mała / duża prędkość wycieraczek przedniej szyby.
F13 40
A Zasilanie inteligentnego modułu sterującego (+ po zapłonie).
F14 30
A Zasilanie Valvetronic (silnik benzynowy).
F15 10
A Światło drogowe prawe.
F16 10
A Światło drogowe lewe.
F17 15
A Światło mijania lewe.
F18 15
A Światło mijania prawe.
F19 15
A Zasilanie wielofunkcyjnego sterowania silnikiem (silnik
benzynowy), elektrozawory chłodzenia powietrza (Diesel).
F20 10
A Zasilanie wielofunkcyjnego sterowania silnikiem (silnik benzynowy),
elektrozawór regulacji ciśnienia
t
u
rbo (Diesel), czujnik poziomu
płynu chłodzącego (Diesel).
F21 5
A Zasilanie sterowania zespołu motowentylatora, przekaźnik
aPc,
abs E
sP
.
11
In
Page 180 of 312

178
c3Picasso_pl_c hap11_informations-pratiques_ed01-2014
Tabela bezpieczników maxi
Bezpiecznik NrNatężenie Funkcje
MF1* 60
A Zespół wentylatora chłodnicy.
MF2* 30
A
ka
lkulator abs / E
sP
.
MF3* 30
A
ka
lkulator abs / E
sP
.
MF4* 60
A Zasilanie inteligentnego modułu sterującego.
MF5* 60
A Zasilanie inteligentnego modułu sterującego.
MF6* -
n
iewykorzystany.
MF7* -
sk
rzynka bezpieczników kabiny.
MF8* -
n
iewykorzystany.
*
b
e
zpieczniki maxi stanowią dodatkowe zabezpieczenie systemów elektrycznych. Wymiana
bezpieczników maxi musi być wykonana w
aso sieci c
It
ro
Ën
lub w warsztacie
specjalistycznym.
