CITROEN C3 PICASSO 2015 Kezelési útmutató (in Hungarian)

169
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014

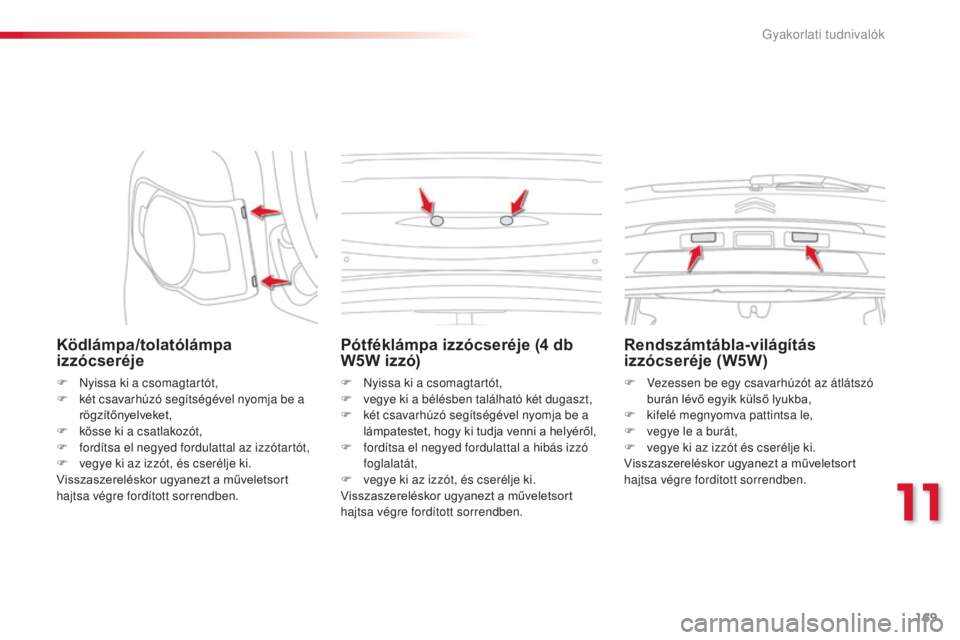

Ködlámpa/tolatólámpa
izzócseréje
F Nyissa ki a csomagtartót,
F k ét csavarhúzó segítségével nyomja be a
rögzítőnyelveket,
F

k
össe ki a csatlakozót,
F

f
ordítsa el negyed fordulattal az izzótartót,
F

v
egye ki az izzót, és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Pótféklámpa izzócseréje (4 db
W 5W izzó)
F Nyissa ki a csomagtartót,
F
v egye ki a bélésben található két dugaszt,
F

k
ét csavarhúzó segítségével nyomja be a
lámpatestet, hogy ki tudja venni a helyéről,
F

f
ordítsa el negyed fordulattal a hibás izzó
foglalatát,
F

v
egye ki az izzót, és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Rendszámtábla-világítás
izzócseréje (W5W)
F Vezessen be egy csavarhúzót az átlátszó burán lévő egyik külső lyukba,
F

k
ifelé megnyomva pattintsa le,
F

v
egye le a burát,
F

v
egye ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
11
Gyakorlati tudnivalók

170
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014

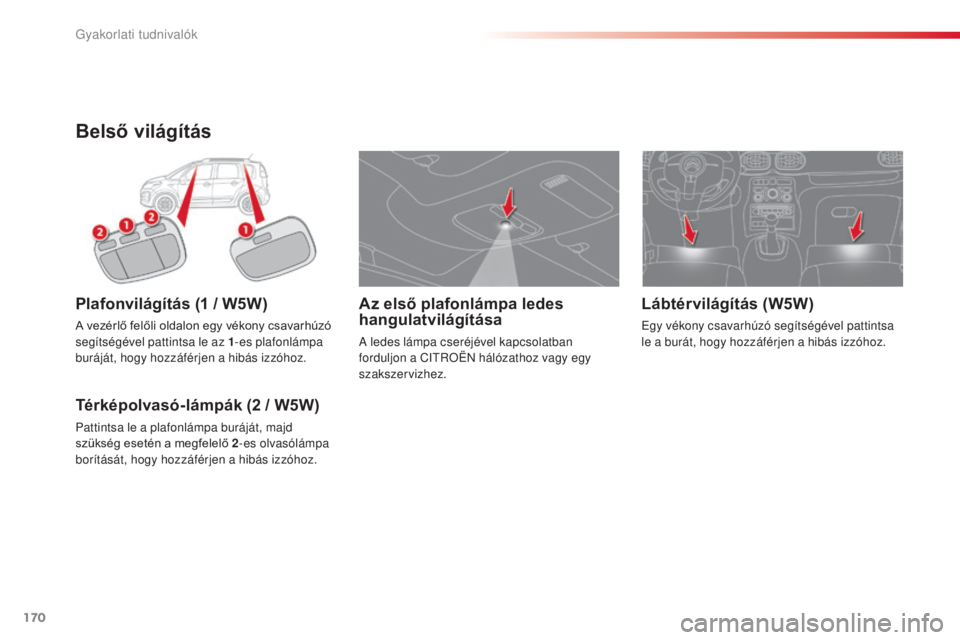

Belső világítás
Plafonvilágítás (1 / W5W)
A vezérlő felőli oldalon egy vékony csavarhúzó
segítségével pattintsa le az 1-es plafonlámpa
buráját, hogy hozzáférjen a hibás izzóhoz.
Térképolvasó-lámpák (2 / W5W)
Pattintsa le a plafonlámpa buráját, majd
szükség esetén a megfelelő 2 -es olvasólámpa
borítását, hogy hozzáférjen a hibás izzóhoz.
Lábtérvilágítás (W5W)
egy vékony csavarhúzó segítségével pattintsa
le a burát, hogy hozzáférjen a hibás izzóhoz.
Az első plafonlámpa ledes
hangulatvilágítása
a ledes lámpa cseréjével kapcsolatban
forduljon a Ci tR OËN hálózathoz vagy egy
szakszervizhez.
Gyakorlati tudnivalók

171
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014

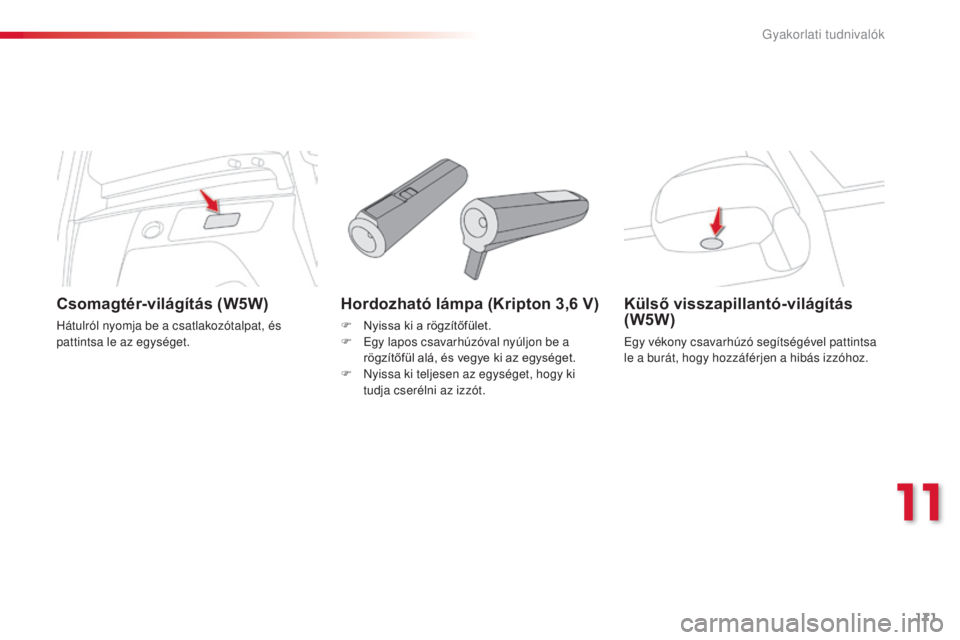

Hordozható lámpa (Kripton 3,6 V)
F Nyissa ki a rögzítőfület.
F eg y lapos csavarhúzóval nyúljon be a
rögzítőfül alá, és vegye ki az egységet.
F

N
yissa ki teljesen az egységet, hogy ki
tudja cserélni az izzót.
Külső visszapillantó-világítás
(W5W)
egy vékony csavarhúzó segítségével pattintsa
le a burát, hogy hozzáférjen a hibás izzóhoz.
Csomagtér-világítás (W5W)
Hátulról nyomja be a csatlakozótalpat, és
pattintsa le az egységet.
11
Gyakorlati tudnivalók

172
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014

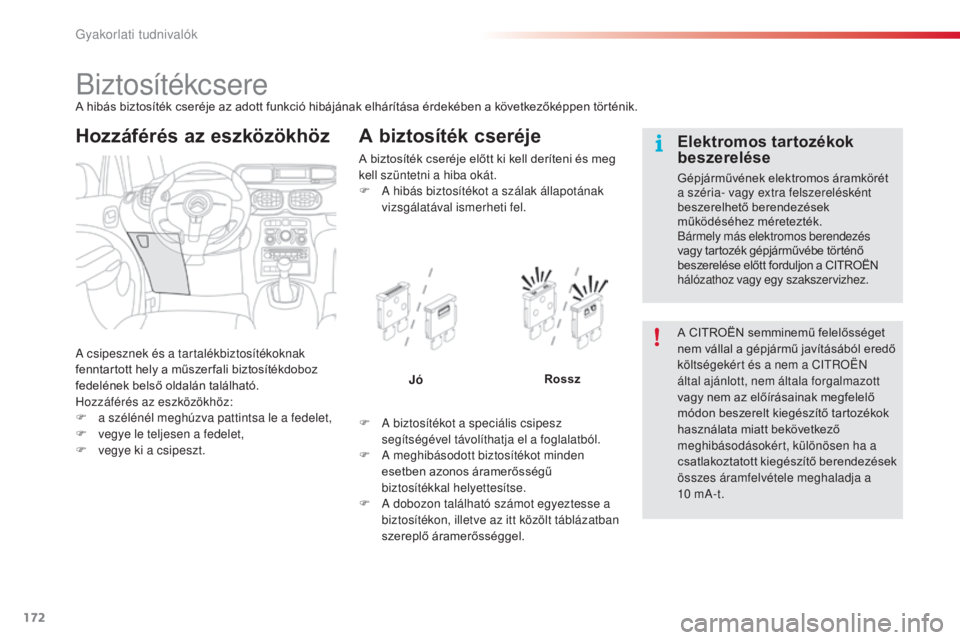

BiztosítékcsereA hibás biztosíték cseréje az adott funkció hibájának elhárítása érdekében a következőképpen történik.
a
csipesznek és a tartalékbiztosítékoknak
fenntartott hely a műszer fali biztosítékdoboz
fedelének belső oldalán található.
Hozzáférés az eszközökhöz:
F

a s
zélénél meghúzva pattintsa le a fedelet,
F

v
egye le teljesen a fedelet,
F

v
egye ki a csipeszt.
A biztosíték cseréje
A biztosíték cseréje előtt ki kell deríteni és meg
kell szüntetni a hiba okát.
F a
h
ibás biztosítékot a szálak állapotának
vizsgálatával ismerheti fel.
F
a biztosítékot a speciális csipesz
segítségével távolíthatja el a foglalatból.
F
a meghibásodott biztosítékot minden
esetben azonos áramerősségű
biztosítékkal helyettesítse.
F
a dobozon található számot egyeztesse a
biztosítékon, illetve az itt közölt táblázatban
szereplő áramerősséggel. Jó
RosszA CITROËN semminemű felelősséget
nem vállal a gépjármű javításából eredő
költségekért és a nem a C
i

t
R
OËN
által ajánlott, nem általa forgalmazott
vagy nem az előírásainak megfelelő
módon beszerelt kiegészítő tartozékok
használata miatt bekövetkező
meghibásodásokért, különösen ha a
csatlakoztatott kiegészítő berendezések
összes áramfelvétele meghaladja a
10


m
a-
t.Elektromos tartozékok
beszerelése
Gépjárművének elektromos áramkörét
a széria- vagy extra felszerelésként
beszerelhető berendezések
működéséhez méretezték.
Bármely más elektromos berendezés
vagy tartozék gépjárművébe történő
beszerelése előtt forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Hozzáférés az eszközökhöz
Gyakorlati tudnivalók

173
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014

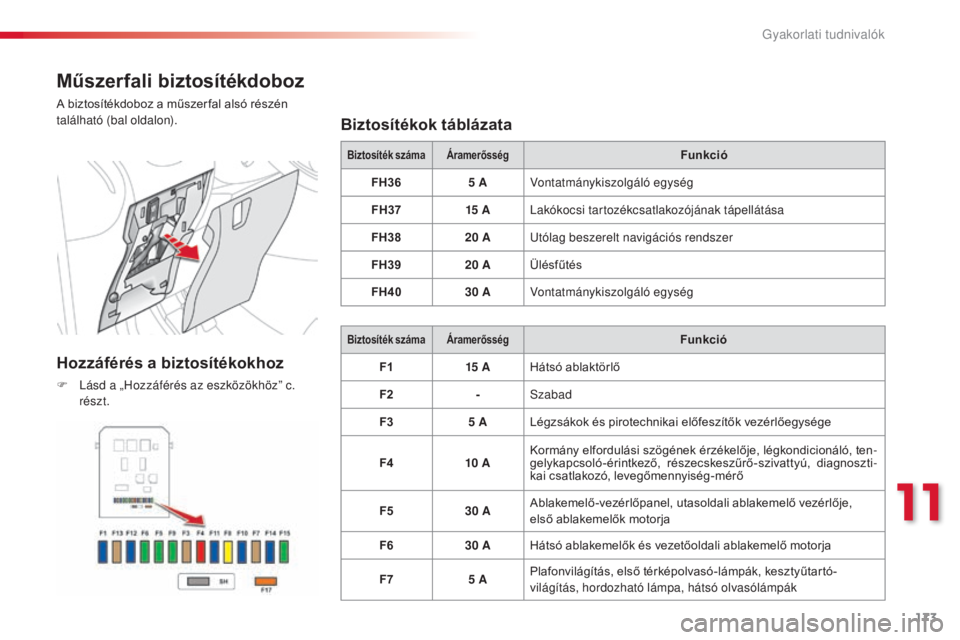

Műszerfali biztosítékdoboz
A biztosítékdoboz a műszer fal alsó részén
található (bal oldalon).
Hozzáférés a biztosítékokhoz
F lásd a „Hozzáférés az eszközökhöz” c. részt.
Biztosítékok táblázata
Biztosíték száma ÁramerősségFunkció
FH36 5

A Vontatmánykiszolgáló egység
FH37 15


A
lak

ókocsi tartozékcsatlakozójának tápellátása
FH38 20

A
ut

ólag beszerelt navigációs rendszer
FH39 20

A Ülésfűtés
FH40 30

A Vontatmánykiszolgáló egység
Biztosíték száma ÁramerősségFunkció
F1 15


A Hátsó ablaktörlő
F2 -
sz

abad
F3 5

A Légzsákok és pirotechnikai előfeszítők vezérlőegysége
F4 10


A Kormány elfordulási szögének érzékelője, légkondicionáló, ten
-
gelykapcsoló-érintkező, részecskeszűrő-szivattyú, diagnoszti -
kai csatlakozó, levegőmennyiség-mérő
F5 30

A Ablakemelő-vezérlőpanel, utasoldali ablakemelő vezérlője,
első ablakemelők motorja
F6 30

A Hátsó ablakemelők és vezetőoldali ablakemelő motorja
F7 5

A Plafonvilágítás, első térképolvasó-lámpák, kesztyűtartó-
világítás, hordozható lámpa, hátsó olvasólámpák
11
Gyakorlati tudnivalók

174
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014

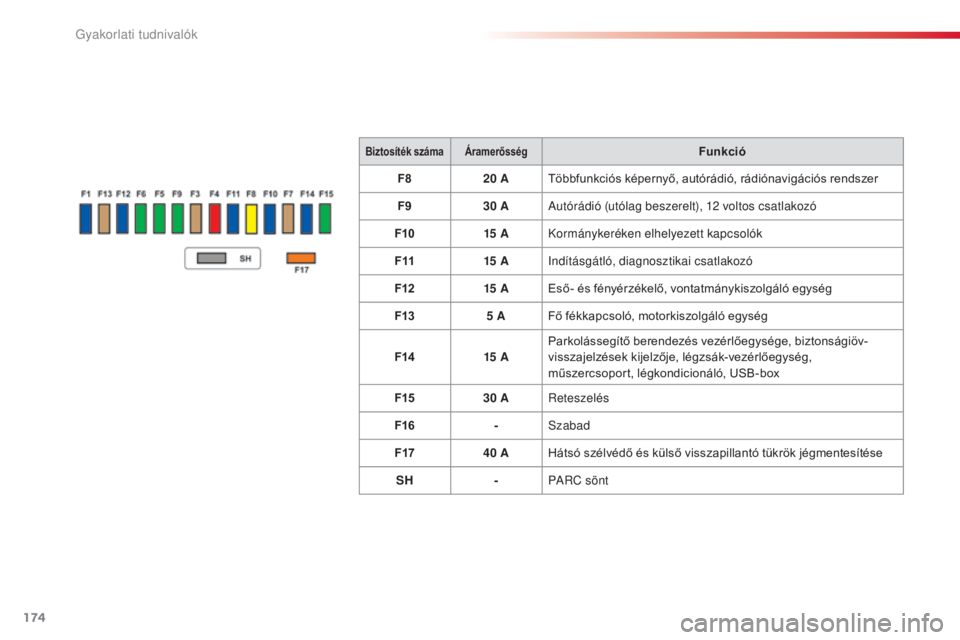

Biztosíték számaÁramerősségFunkció
F8 20

A Többfunkciós képernyő, autórádió, rádiónavigációs rendszer
F9 30

A
au

tórádió (utólag beszerelt), 12

voltos csatlakozó
F10 15


A Kormánykeréken elhelyezett kapcsolók
F11 15


A
in

dításgátló, diagnosztikai csatlakozó
F12 15


A Eső- és fényérzékelő, vontatmánykiszolgáló egység
F13 5

A Fő fékkapcsoló, motorkiszolgáló egység
F14 15


A Parkolássegítő berendezés vezérlőegysége, biztonságiöv-
visszajelzések kijelzője, légzsák-vezérlőegység,
műszercsoport, légkondicionáló, USB-box
F15 30

A Reteszelés
F16 -
sz

abad
F17 40

A Hátsó szélvédő és külső visszapillantó tükrök jégmentesítése
SH -P
a
R

C sönt
Gyakorlati tudnivalók

175
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014

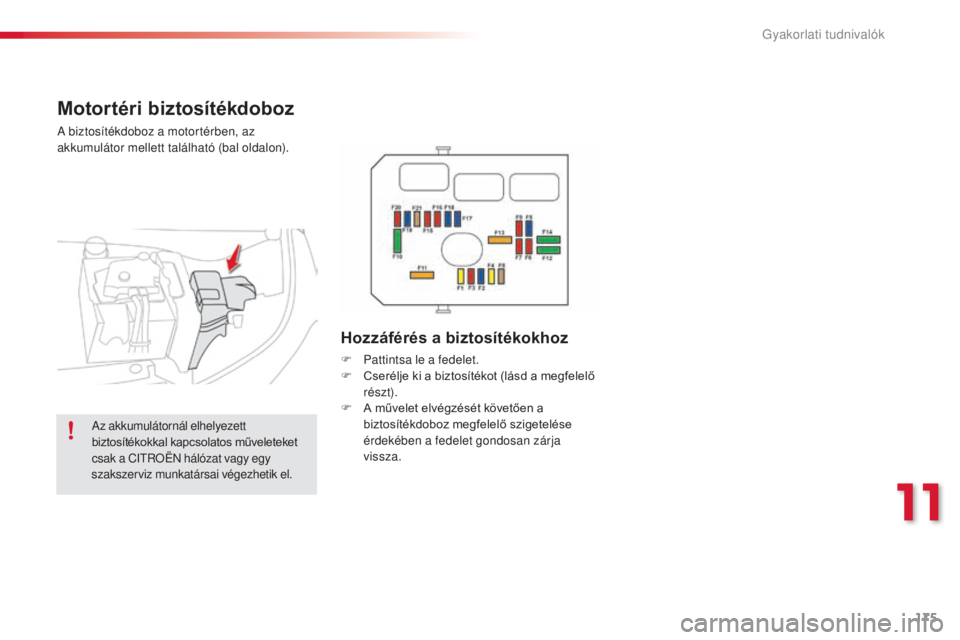

Motortéri biztosítékdoboz
a biztosítékdoboz a motortérben, az
a kkumulátor mellett található (bal oldalon).
Hozzáférés a biztosítékokhoz
F Pattintsa le a fedelet.
F C serélje ki a biztosítékot (lásd a megfelelő
részt).
F

A m
űvelet elvégzését követően a
biztosítékdoboz megfelelő szigetelése
érdekében a fedelet gondosan zárja
vissza.
az

akkumulátornál elhelyezett
biztosítékokkal kapcsolatos műveleteket
csak a C
i

t
R

OËN hálózat vagy egy
szakszerviz munkatársai végezhetik el.
11
Gyakorlati tudnivalók

176
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014

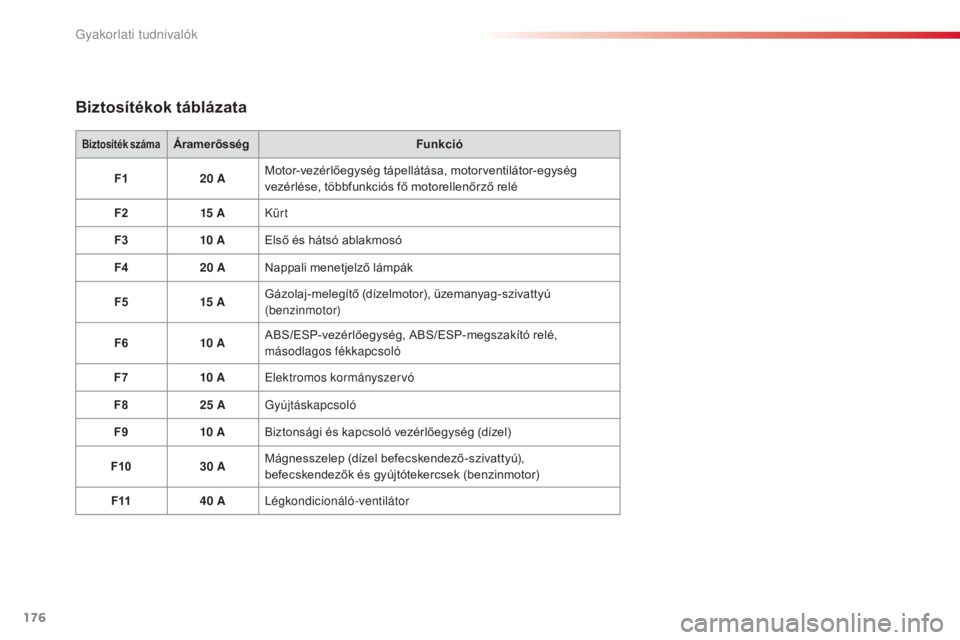

Biztosítékok táblázata
Biztosíték számaÁramerősségFunkció
F1 20
A Motor-vezérlőegység tápellátása, motorventilátor-egység
vezérlése, többfunkciós fő motorellenőrző relé
F2 15


A Kürt
F3 10


A Első és hátsó ablakmosó
F4 20
A Nappali menetjelző lámpák
F5 15


A Gázolaj-melegítő (dízelmotor), üzemanyag-szivattyú
(benzinmotor)
F6 10


A ABS/ESP-vezérlőegység, ABS/ESP-megszakító relé,
másodlagos fékkapcsoló
F7 10


A
el
ektromos kormányszervó
F8 25
A Gyújtáskapcsoló
F9 10


A Biztonsági és kapcsoló vezérlőegység (dízel)
F10 30
A Mágnesszelep (dízel befecskendező-szivattyú),
befecskendezők és gyújtótekercsek (benzinmotor)
F11 40
A
lé
gkondicionáló-ventilátor
Gyakorlati tudnivalók

177
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014

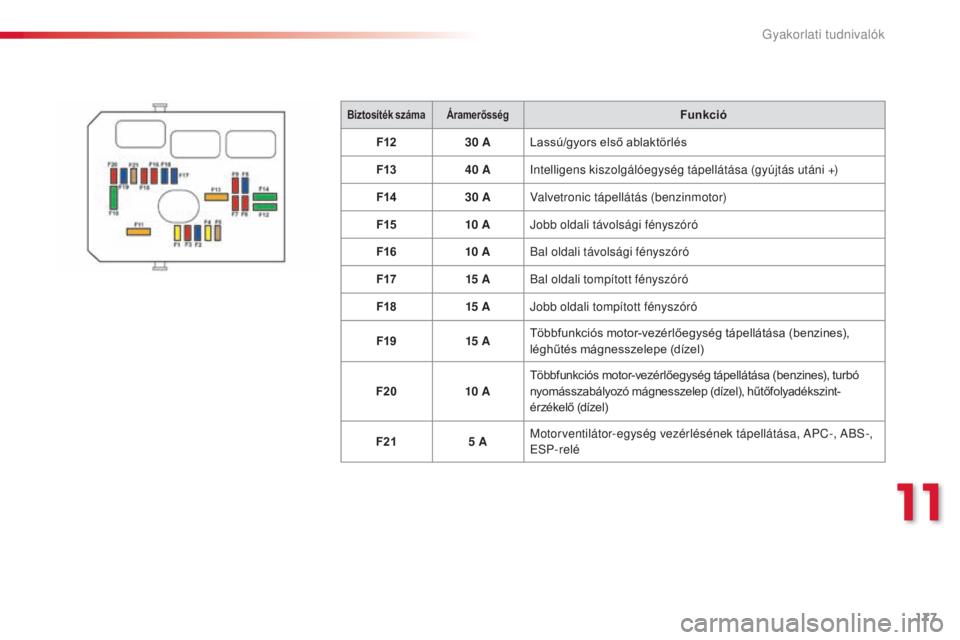

Biztosíték számaÁramerősségFunkció
F12 30

A Lassú/gyors első ablaktörlés
F13 40

A
in

telligens kiszolgálóegység tápellátása (gyújtás utáni +)
F14 30

A Valvetronic tápellátás (benzinmotor)
F15 10


A Jobb oldali távolsági fényszóró
F16 10


A Bal oldali távolsági fényszóró
F17 15


A Bal oldali tompított fényszóró
F18 15


A Jobb oldali tompított fényszóró
F19 15


A Többfunkciós motor-vezérlőegység tápellátása (benzines),
léghűtés mágnesszelepe (dízel)
F20 10


A Többfunkciós motor-vezérlőegység tápellátása (benzines), turbó
nyomásszabályozó mágnesszelep (dízel), hűtőfolyadékszint-
érzékelő (dízel)
F21 5

A
mo

torventilátor-egység vezérlésének tápellátása, a
P
C-, a
Bs-
,
esP

-relé
11
Gyakorlati tudnivalók

178
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014

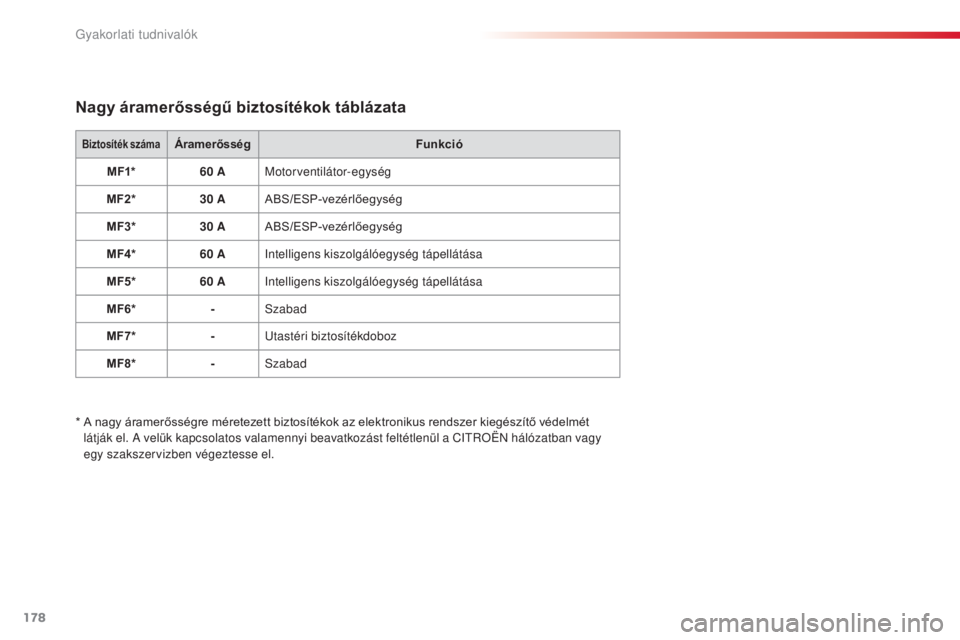

Nagy áramerősségű biztosítékok táblázata
Biztosíték számaÁramerősségFunkció
MF1* 60
A
mo
torventilátor-egység
MF2* 30
A ABS/ESP-vezérlőegység
MF3* 30
A ABS/ESP-vezérlőegység
MF4* 60
A
in
telligens kiszolgálóegység tápellátása
MF5* 60
A
in
telligens kiszolgálóegység tápellátása
MF6* -
sz

abad
MF7* -
ut

astéri biztosítékdoboz
MF8* -
sz

abad
*

A n

agy áramerősségre méretezett biztosítékok az elektronikus rendszer kiegészítő védelmét
látják el.
a
velük kapcsolatos valamennyi beavatkozást feltétlenül a C
i
t
R
OËN hálózatban vagy
egy szakszervizben végeztesse el.
Gyakorlati tudnivalók
