CITROEN C3 PICASSO 2015 Kezelési útmutató (in Hungarian)

149
C3Picasso_hu_Chap10_verification_ed01-2014
Rögzítőfék
túl hosszú fékkarút vagy a rendszer
hatékonyságának csökkenése esetén
a beállítást két időszakos vizsgálat
között is végre kell hajtani.
Mechanikus sebességváltó
a sebességváltó nem igényel
ka rbantartást (nincs folyadékcsere).
A sebességváltó ellenőrzésének
gyakoriságára vonatkozó tudnivalókat
a szerviz- és garanciafüzetben
találja.
a f

éktárcsák kopásának
ellenőrzésével kapcsolatos
valamennyi információért forduljon
a C
i

t
R
OËN hálózathoz vagy egy
szakszervizhez.
Féktárcsák
állapota
a fékek kopása függ a vezetési stílustól,
k ülönösen városi forgalomban, rövid
távolságok megtételekor.
s
z
ükségessé
válhat a fékek állapotának ellenőrzése
még a gépkocsi időszakos vizsgálatai
között is.
Fékbetétek
a sebességváltó nem igényel
ka rbantartást (nincs folyadékcsere).
A sebességváltó ellenőrzésének
gyakoriságára vonatkozó
információkat a szerviz- és
garanciafüzetben találja.
Elektronikusan vezérelt
sebességváltóCsak a CitR OËN által ajánlott, vagy
azokkal megegyező jellemzőkkel és
minőséggel rendelkező termékeket
használjon.
a f

ékrendszerhez hasonlóan fontos
szerkezeti egységek optimális
működésének biztosításához a
C
i

t
R
OËN válogatott, speciális
termékeket javasol.
A gépjármű mosását követően
nedvesség, téli időszakban pedig
jegesedés jelentkezhet a fékbetéteken
és -tárcsákon, így csökkenhet a
fékezés hatékonysága.
e
n
yhe,
rövid fékezésekkel szárítsa, illetve
jégmentesítse a fékeket.
A rendszer ellenőrzését a CITROËN
hálózatban vagy egy szakszervizben
végeztesse el.
Hacsak nem a fékkörben keletkezett szivárgás,
a fékfolyadék szintjének csökkenése a
fékbetétek kopását jelzi.
10
Ellenőrzések

150
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014

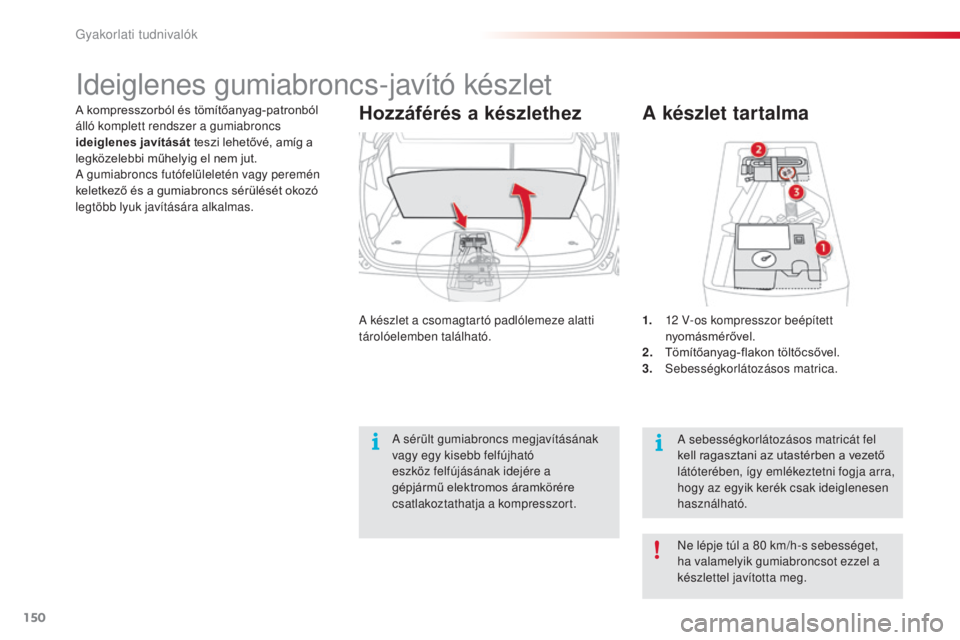

A készlet tartalma
1. 12 V-os kompresszor beépített
nyomásmérővel.
2.
T

ömítőanyag-flakon töltőcsővel.
3.


s
eb
ességkorlátozásos matrica.
Hozzáférés a készlethez
a készlet a csomagtartó padlólemeze alatti
tárolóelemben található.
a

sebességkorlátozásos matricát fel
kell ragasztani az utastérben a vezető
látóterében, így emlékeztetni fogja arra,
hogy az egyik kerék csak ideiglenesen
használható.
A kompresszorból és tömítőanyag-patronból
álló komplett rendszer a gumiabroncs
ideiglenes javítását
teszi lehetővé, amíg a
legközelebbi műhelyig el nem jut.
a

gumiabroncs futófelüleletén vagy peremén
keletkező és a gumiabroncs sérülését okozó
legtöbb lyuk javítására alkalmas.
Ne lépje túl a 80 km/h-s sebességet,
ha valamelyik gumiabroncsot ezzel a
készlettel javította meg.
a

sérült gumiabroncs megjavításának
vagy egy kisebb felfújható
eszköz felfújásának idejére a
gépjármű elektromos áramkörére
csatlakoztathatja a kompresszort.
ideiglenes gumiabroncs-javító készlet
Gyakorlati tudnivalók

151
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014

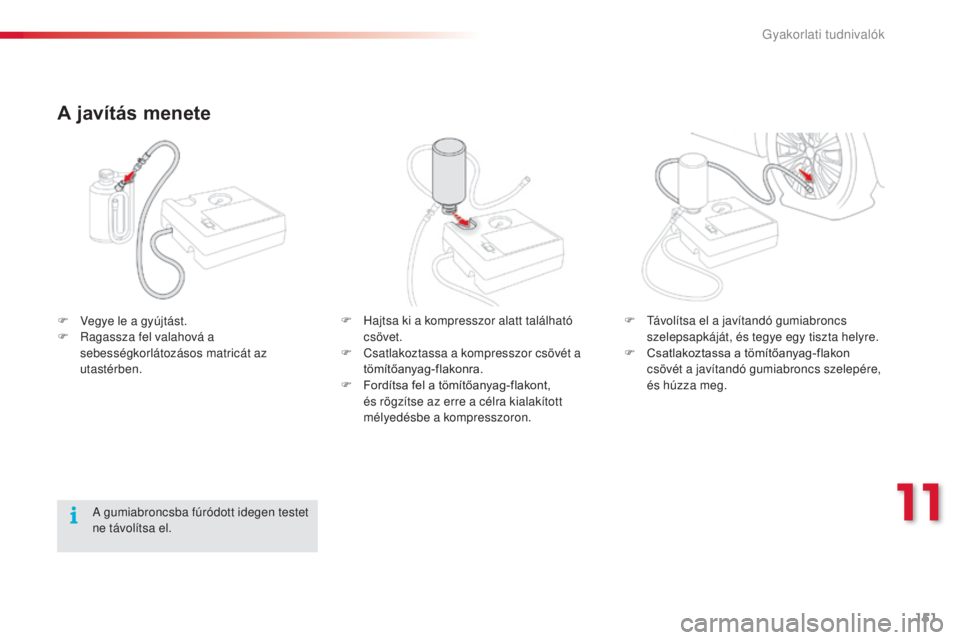

F Vegye le a gyújtást.
F R agassza fel valahová a
sebességkorlátozásos matricát az
utastérben. F
H ajtsa ki a kompresszor alatt található
csövet.
F

C
satlakoztassa a kompresszor csövét a
tömítőanyag-flakonra.
F

F
ordítsa fel a tömítőanyag-flakont,
és rögzítse az erre a célra kialakított
mélyedésbe a kompresszoron.
a

gumiabroncsba fúródott idegen testet
ne távolítsa el. F
tá volítsa el a javítandó gumiabroncs
szelepsapkáját, és tegye egy tiszta helyre.
F

C
satlakoztassa a tömítőanyag-flakon
csövét a javítandó gumiabroncs szelepére,
és húzza meg.
A javítás menete
11
Gyakorlati tudnivalók

152
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014

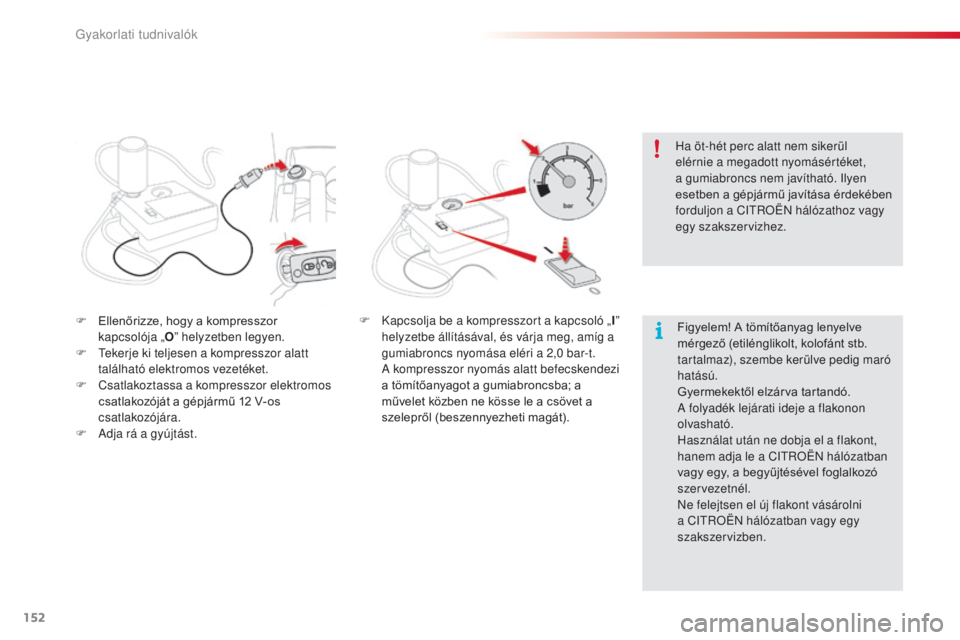

F Ellenőrizze, hogy a kompresszor kapcsolója „ O” helyzetben legyen.
F
t
e
kerje ki teljesen a kompresszor alatt
található elektromos vezetéket.
F

C
satlakoztassa a kompresszor elektromos
csatlakozóját a gépjármű 12
V-os
csatlakozójára.
F
a dja rá a gyújtást. Figyelem! A tömítőanyag lenyelve
mérgező (etilénglikolt, kolofánt stb.
tartalmaz), szembe kerülve pedig maró
hatású.
Gyermekektől elzárva tartandó.
a

folyadék lejárati ideje a flakonon
olvasható.
Használat után ne dobja el a flakont,
hanem adja le a C
i

t
R
OËN hálózatban
vagy egy, a begyűjtésével foglalkozó
szervezetnél.
Ne felejtsen el új flakont vásárolni
a C
i

t
R
OËN hálózatban vagy egy
szakszervizben.
F
Ka pcsolja be a kompresszort a kapcsoló „
I”
helyzetbe állításával, és várja meg, amíg a
gumiabroncs nyomása eléri a 2,0
bar-t.


a kompresszor nyomás alatt befecskendezi
a tömítőanyagot a gumiabroncsba; a
művelet közben ne kösse le a csövet a
szelepről (beszennyezheti magát). Ha öt-hét perc alatt nem sikerül
elérnie a megadott nyomásértéket,
a gumiabroncs nem javítható.
i
l
yen
esetben a gépjármű javítása érdekében
forduljon a C
i
t
R
OËN hálózathoz vagy
egy szakszervizhez.
Gyakorlati tudnivalók

153
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014

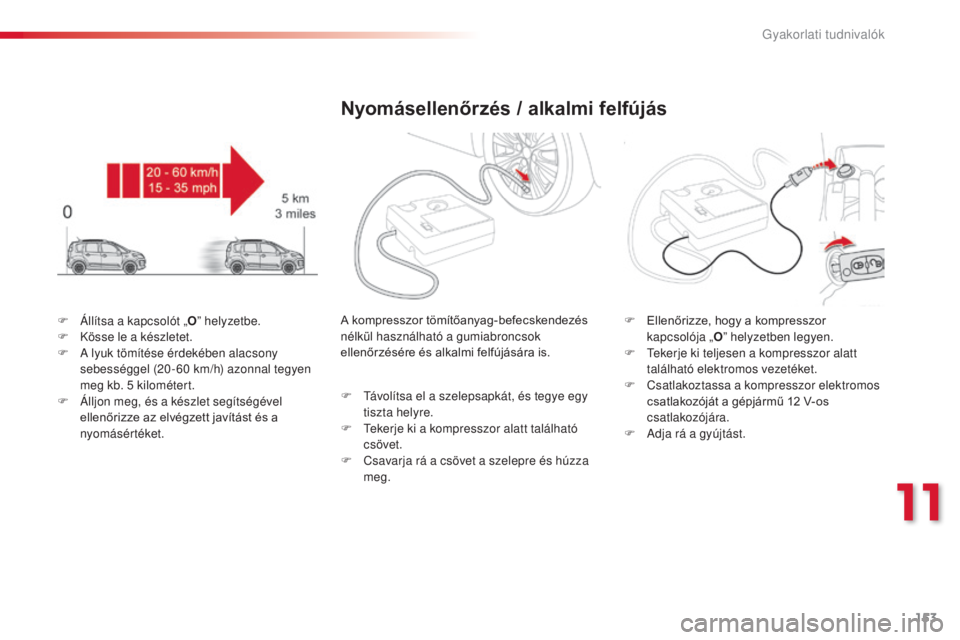

F Állítsa a kapcsolót „O” helyzetbe.
F K össe le a készletet.
F
a lyuk tömítése érdekében alacsony
sebességgel (20 - 60
km/h) azonnal tegyen
meg kb. 5
kilométert.
F

Á
lljon meg, és a készlet segítségével
ellenőrizze az elvégzett javítást és a
nyomásértéket.
Nyomásellenőrzés / alkalmi felfújás
A kompresszor tömítőanyag-befecskendezés
nélkül használható a gumiabroncsok
ellenőrzésére és alkalmi felfújására is.
F
t
á
volítsa el a szelepsapkát, és tegye egy
tiszta helyre.
F
t
e
kerje ki a kompresszor alatt található
csövet.
F

C
savarja rá a csövet a szelepre és húzza
meg. F
E llenőrizze, hogy a kompresszor
kapcsolója „ O” helyzetben legyen.
F
t
e
kerje ki teljesen a kompresszor alatt
található elektromos vezetéket.
F

C
satlakoztassa a kompresszor elektromos
csatlakozóját a gépjármű 12
V-os
csatlakozójára.
F
a dja rá a gyújtást.
11
Gyakorlati tudnivalók

154
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014

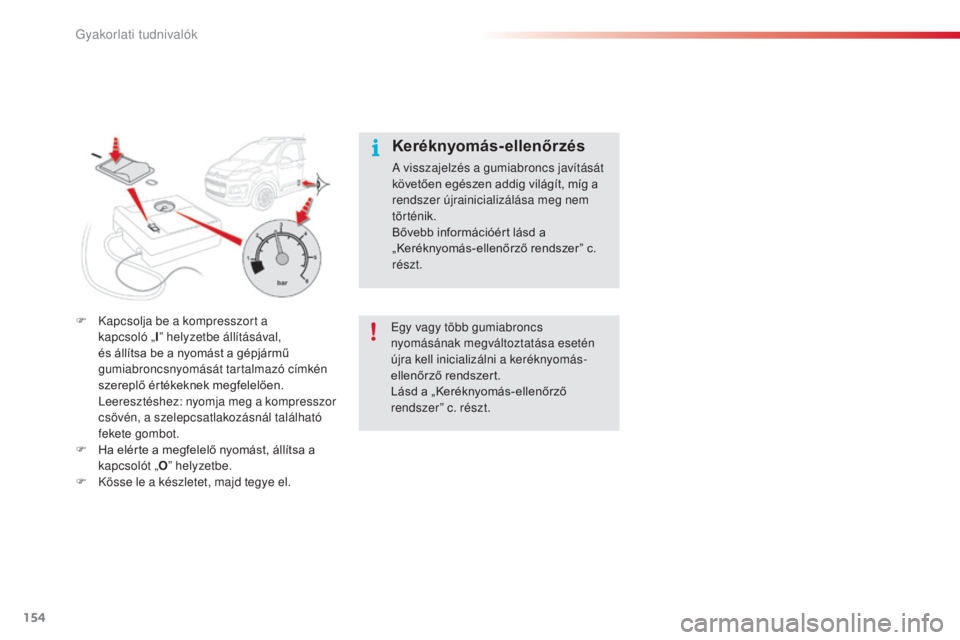

F Kapcsolja be a kompresszort a kapcsoló „ I” helyzetbe állításával,
és állítsa be a nyomást a gépjármű
gumiabroncsnyomását tartalmazó címkén
szereplő értékeknek megfelelően.


l
e
eresztéshez: nyomja meg a kompresszor
csövén, a szelepcsatlakozásnál található
fekete gombot.
F

H
a elérte a megfelelő nyomást, állítsa a
kapcsolót „ O” helyzetbe.
F

K
össe le a készletet, majd tegye el.
Keréknyomás-ellenőrzés
a visszajelzés a gumiabroncs javítását
k övetően egészen addig világít, míg a
rendszer újrainicializálása meg nem
történik.
Bővebb információért lásd a
„Keréknyomás-ellenőrző rendszer” c.
részt.
egy

vagy több gumiabroncs
nyomásának megváltoztatása esetén
újra kell inicializálni a keréknyomás-
ellenőrző rendszert.
Lásd a „Keréknyomás-ellenőrző
rendszer” c. részt.
Gyakorlati tudnivalók

155
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014

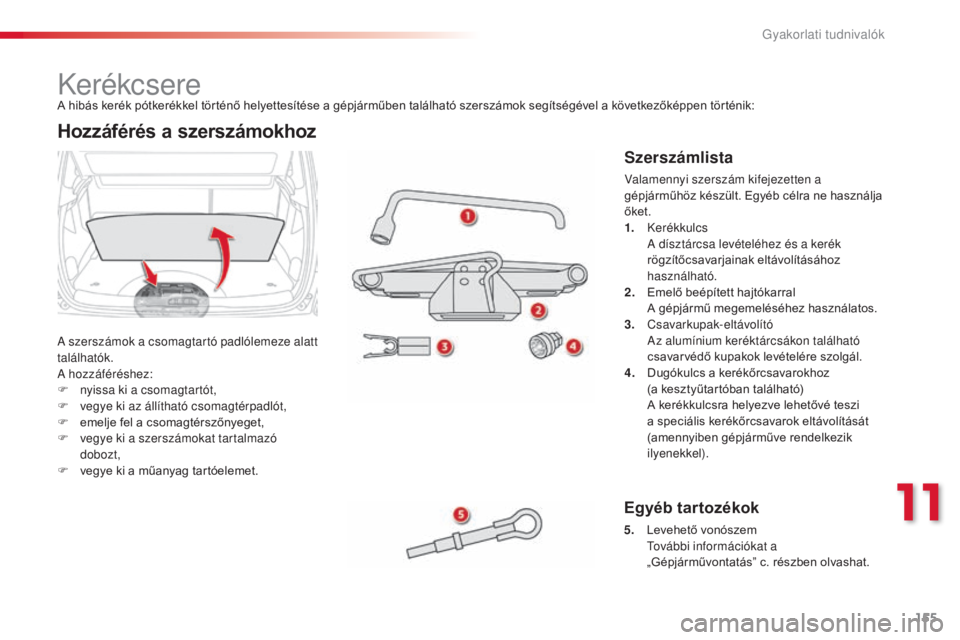

Kerékcsere
a szerszámok a csomagtartó padlólemeze alatt
találhatók.
a h
ozzáféréshez:
F

n
yissa ki a csomagtartót,
F

v
egye ki az állítható csomagtérpadlót,
F

e
melje fel a csomagtérszőnyeget,
F

v
egye ki a szerszámokat tartalmazó
dobozt,
F

v
egye ki a műanyag tartóelemet.
Egyéb tartozékok
5. Levehető vonószem tov ábbi információkat a
„Gépjárművontatás” c. részben olvashat.
Hozzáférés a szerszámokhoz
A hibás kerék pótkerékkel történő helyettesítése a gépjárműben található szerszámok segítségével a következőképpen történik:
Szerszámlista
Valamennyi szerszám kifejezetten a
gépjárműhöz készült. Egyéb célra ne használja
őket.
1.


Kerékkulcs


a dísztárcsa levételéhez és a kerék
rögzítőcsavarjainak eltávolításához
használható.
2.
E

melő beépített hajtókarral
A g

épjármű megemeléséhez használatos.
3.


Csavarkupak-eltávolító


a
z
alumínium keréktárcsákon található
csavarvédő kupakok levételére szolgál.
4.
D

ugókulcs a kerékőrcsavarokhoz
(a kesztyűtartóban található)
A k

erékkulcsra helyezve lehetővé teszi
a speciális kerékőrcsavarok eltávolítását
(amennyiben gépjárműve rendelkezik
ilyenekkel).
11
Gyakorlati tudnivalók

156
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014

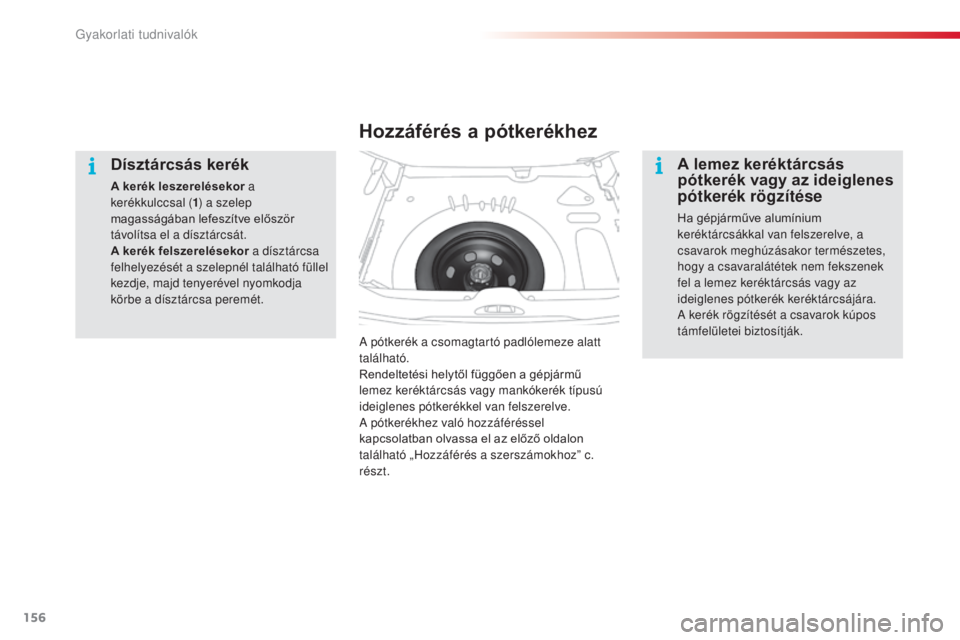

Dísztárcsás kerék
A kerék leszerelésekor a
kerékkulccsal (1) a szelep
magasságában lefeszítve először
távolítsa el a dísztárcsát.
A kerék felszerelésekor a dísztárcsa
felhelyezését a szelepnél található füllel
kezdje, majd tenyerével nyomkodja
körbe a dísztárcsa peremét.
Hozzáférés a pótkerékhez
a pótkerék a csomagtartó padlólemeze alatt
t alálható.
Rendeltetési helytől függően a gépjármű
lemez keréktárcsás vagy mankókerék típusú
ideiglenes pótkerékkel van felszerelve.
a

pótkerékhez való hozzáféréssel
kapcsolatban olvassa el az előző oldalon
található „Hozzáférés a szerszámokhoz” c.
részt.
A lemez keréktárcsás
pótkerék vagy az ideiglenes
pótkerék rögzítése
Ha gépjárműve alumínium
keréktárcsákkal van felszerelve, a
csavarok meghúzásakor természetes,
hogy a csavaralátétek nem fekszenek
fel a lemez keréktárcsás vagy az
ideiglenes pótkerék keréktárcsájára.
a

kerék rögzítését a csavarok kúpos
támfelületei biztosítják.
Gyakorlati tudnivalók

157
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014

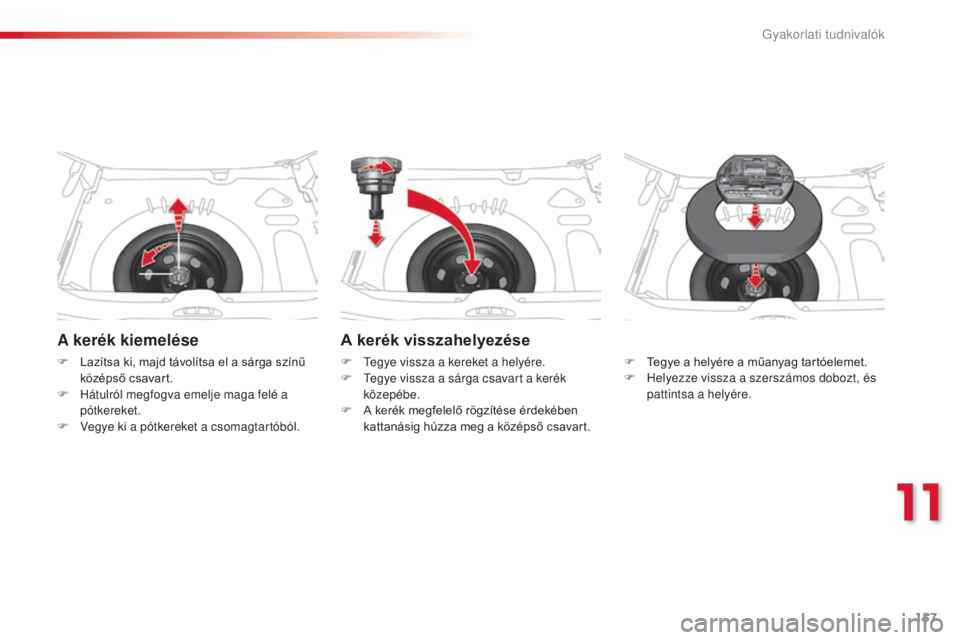

A kerék kiemelése
F Lazítsa ki, majd távolítsa el a sárga színű középső csavart.
F

H
átulról megfogva emelje maga felé a
pótkereket.
F

V
egye ki a pótkereket a csomagtartóból.
A kerék visszahelyezése
F tegye vissza a kereket a helyére.
F te gye vissza a sárga csavart a kerék
közepébe.
F

A k
erék megfelelő rögzítése érdekében
kattanásig húzza meg a középső csavart. F
T egye a helyére a műanyag tartóelemet.
F H elyezze vissza a szerszámos dobozt, és
pattintsa a helyére.
11
Gyakorlati tudnivalók

158
C3Picasso_hu_Chap11_informations-pratiques_ed01-2014

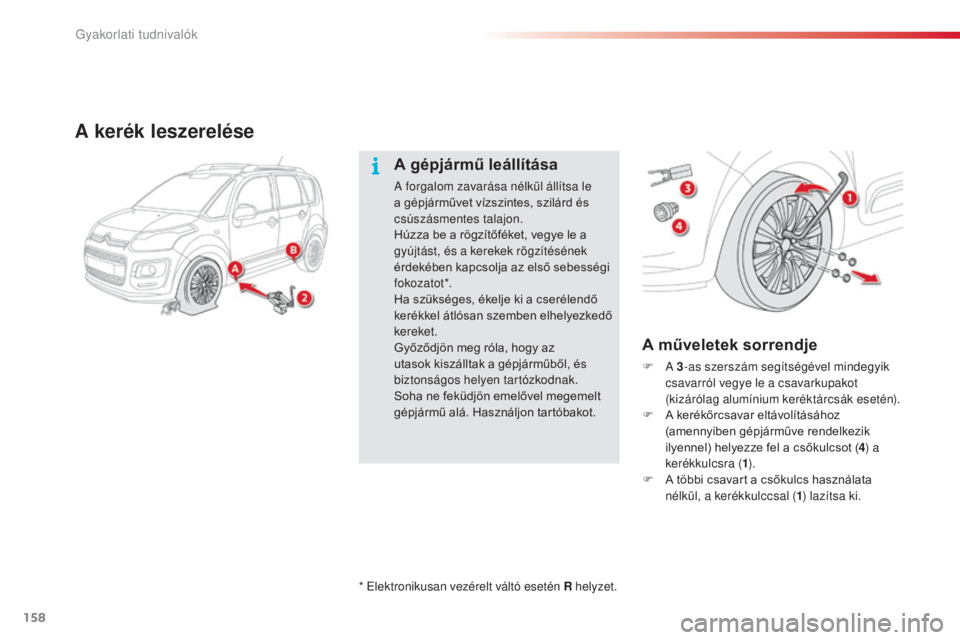

A kerék leszerelése
A műveletek sorrendje
F a 3 -as szerszám segítségével mindegyik
csavarról vegye le a csavarkupakot
(kizárólag alumínium keréktárcsák esetén).
F

A k
erékőrcsavar eltávolításához
(amennyiben gépjárműve rendelkezik
ilyennel) helyezze fel a csőkulcsot ( 4) a
kerékkulcsra ( 1).
F

A t
öbbi csavart a csőkulcs használata
nélkül, a kerékkulccsal ( 1) lazítsa ki.
A gépjármű leállítása
a forgalom zavarása nélkül állítsa le
a g épjárművet vízszintes, szilárd és
csúszásmentes talajon.
Húzza be a rögzítőféket, vegye le a
gyújtást, és a kerekek rögzítésének
érdekében kapcsolja az első sebességi
fokozatot*.
Ha szükséges, ékelje ki a cserélendő
kerékkel átlósan szemben elhelyezkedő
kereket.
Győződjön meg róla, hogy az
utasok kiszálltak a gépjárműből, és
biztonságos helyen tartózkodnak.
Soha ne feküdjön emelővel megemelt
gépjármű alá. Használjon tartóbakot.
*
e
l

ektronikusan vezérelt váltó esetén R helyzet.
Gyakorlati tudnivalók
