CITROEN C4 2013 Kezelési útmutató (in Hungarian)
Manufacturer: CITROEN, Model Year: 2013, Model line: C4, Model: CITROEN C4 2013Pages: 344, PDF Size: 11.66 MB
Page 221 of 344
12
MŰSZAKI ADATOK
219
A guruló össztömegre és a vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig
érvényesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/h-nál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi
előírásokat).
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37 °C-ot meghaladó külső hőmérséklet
esetén csökkentse a vontatandó terhet.
* A fékezett utánfutó tömege a megengedett guruló össztömegen belül növelhető, ha a vontatást végző gépjármű össztö-
megét ugyanannyival csökkenti. Figyelem! Az alulterhelt járművel történő vontatás kedvezőtlenül befolyásolhatja a vontató
gépjármű úttartását.
TÖMEGADATOK ÉS VONTATHATÓ TERHEK (kg)
Benzinmotor
VTi 95
VTi 120
Sebességváltó
Kézi
Kézi
Automata
Típusváltozat:
NC...
8FR0
5FS0
5FS9
5FS9
/D
- Saját tömeg
1 200
1 205
1 270
- Menetkész tömeg
1 275
1 280
1 345
- Műszakilag megengedett össztömeg
1 720
1 765
1 755
- Megengedett guruló össztömeg
12%-os emelkedőn
2 920
3 065
3 055
- Fékezett utánfutó (a megengedett
guruló össztömegen belül)
12%-os emelkedőn
1 200
1 300
1 300
- Fékezett utánfutó * (tehermegosztással, a
megengedett guruló össztömegen belül)
1 450
1 550
1 550
- Fék nélküli utánfutó
635
640
670
- Vonóhorog terhelhetősége
75
75
75
Page 222 of 344
12
MŰSZAKI ADATOK
220

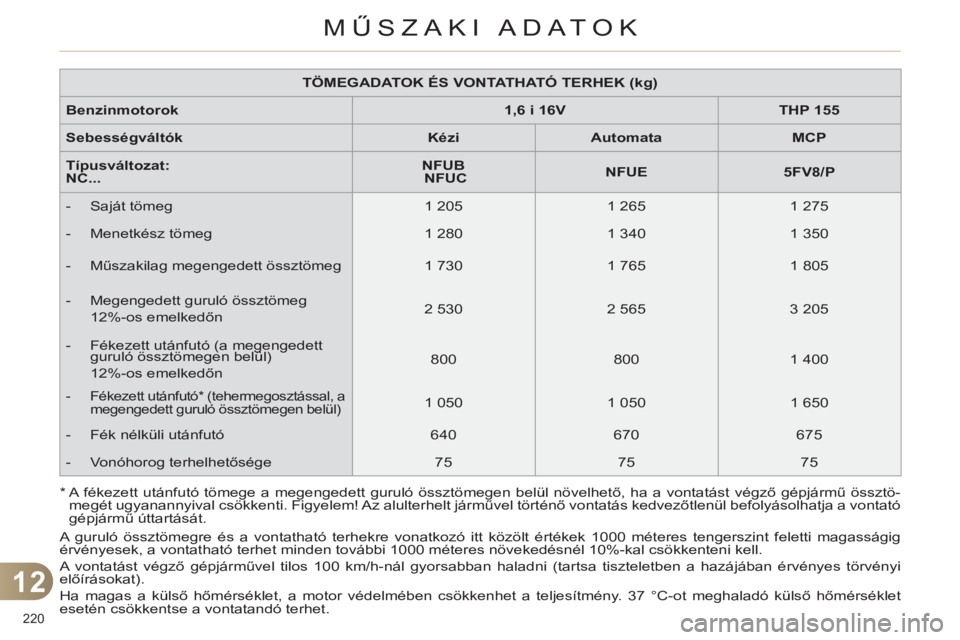

TÖMEGADATOK ÉS VONTATHATÓ TERHEK (kg)
Benzinmotorok
1,6 i 16V
THP 155
Sebességváltók
Kézi
Automata
MCP
Típusváltozat:
NC...
NFUB
NFUC
NFUE
5FV8/P
- Saját tömeg
1 205
1 265
1 275
- Menetkész tömeg
1 280
1 340
1 350
- Műszakilag megengedett össztömeg
1 730
1 765
1 805
- Megengedett guruló össztömeg
12%-os emelkedőn
2 530
2 565
3 205
- Fékezett utánfutó (a megengedett
guruló össztömegen belül)
12%-os emelkedőn
800
800
1 400
- Fékezett utánfutó * (tehermegosztással, a
megengedett guruló össztömegen belül)
1 050
1 050
1 650
- Fék nélküli utánfutó
640
670
675
- Vonóhorog terhelhetősége
75
75
75
A guruló össztömegre és a vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig
érvényesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/h-nál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi
előírásokat).
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37 °C-ot meghaladó külső hőmérséklet
esetén csökkentse a vontatandó terhet.
* A fékezett utánfutó tömege a megengedett guruló össztömegen belül növelhető, ha a vontatást végző gépjármű össztö-
megét ugyanannyival csökkenti. Figyelem! Az alulterhelt járművel történő vontatás kedvezőtlenül befolyásolhatja a vontató
gépjármű úttartását.
Page 223 of 344
12
MŰSZAKI ADATOK
221

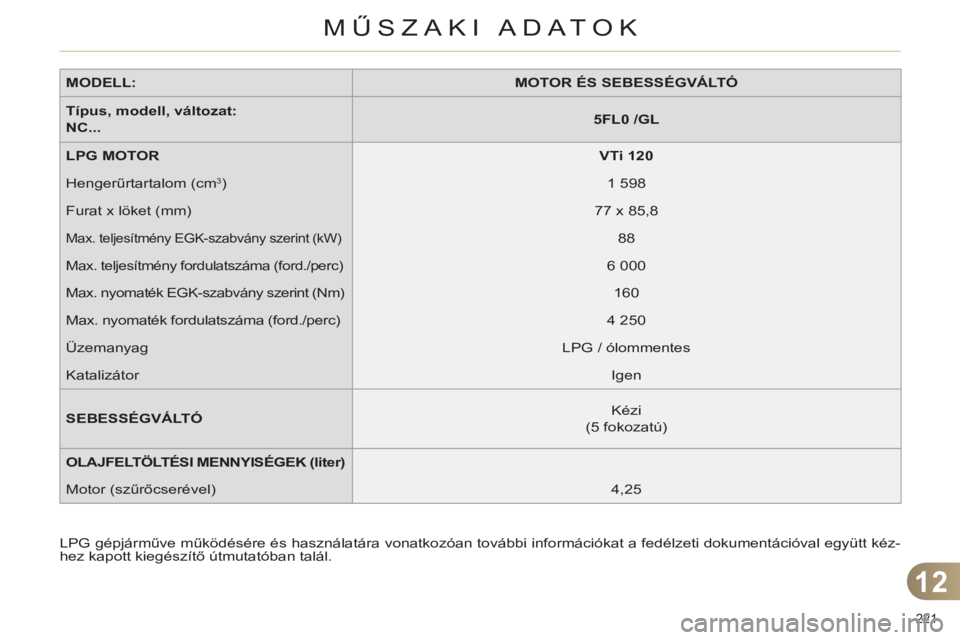

MODELL:
MOTOR ÉS SEBESSÉGVÁLTÓ
Típus, modell, változat:
NC...
5FL0
/GL
LPG MOTOR
VTi 120
Hengerűrtartalom (cm
3
)
1 598
Furat x löket (mm)
77 x 85,8
Max. teljesítmény EGK-szabvány szerint (kW)
88
Max. teljesítmény fordulatszáma (ford./perc)
6 000
Max. nyomaték EGK-szabvány szerint (Nm)
160
Max. nyomaték fordulatszáma (ford./perc)
4 250
Üzemanyag
LPG / ólommentes
Katalizátor
Igen
SEBESSÉGVÁLTÓ
Kézi
(5 fokozatú)
OLAJFELTÖLTÉSI MENNYISÉGEK (liter)
Motor (szűrőcserével)
4,25
LPG gépjárműve működésére és használatára vonatkozóan további információkat a fedélzeti dokumentációval együtt kéz-
hez kapott kiegészítő útmutatóban talál.

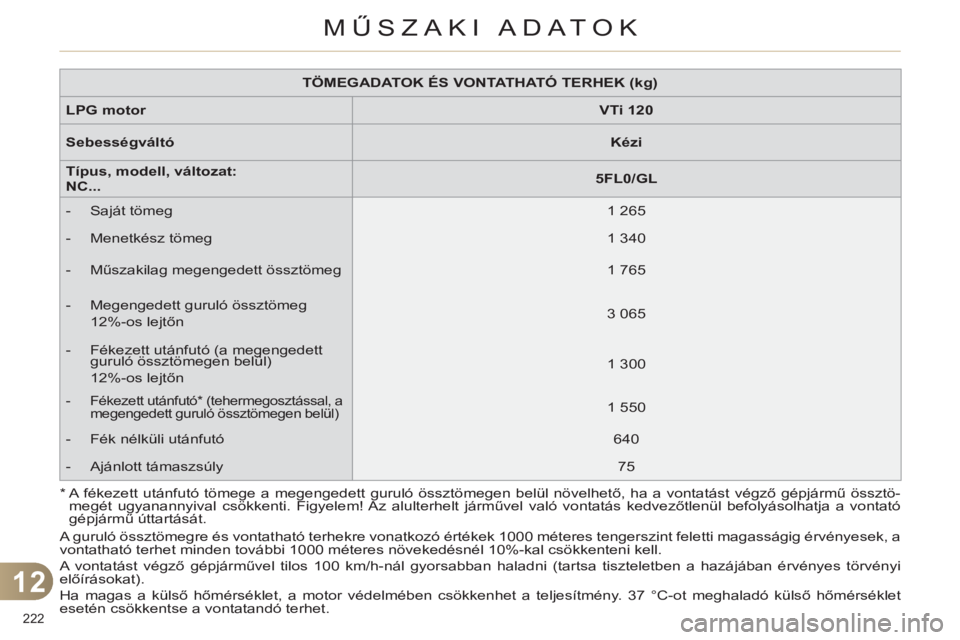

Page 224 of 344
12
MŰSZAKI ADATOK
222
TÖMEGADATOK ÉS VONTATHATÓ TERHEK (kg)
LPG motor
VTi 120
Sebességváltó
Kézi
Típus, modell, változat:
NC...
5FL0/GL
- Saját tömeg
1 265
- Menetkész tömeg
1 340
- Műszakilag megengedett össztömeg
1 765
- Megengedett guruló össztömeg
12%-os lejtőn
3 065
- Fékezett utánfutó (a megengedett
guruló össztömegen belül)
12%-os lejtőn
1 300
- Fékezett utánfutó * (tehermegosztással, a
megengedett guruló össztömegen belül)
1 550
- Fék nélküli utánfutó
640
- Ajánlott támaszsúly
75
A guruló össztömegre és vontatható terhekre vonatkozó értékek 1000 méteres tengerszint feletti magasságig érvényesek, a
vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/h-nál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi
előírásokat).
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37 °C-ot meghaladó külső hőmérséklet
esetén csökkentse a vontatandó terhet.
*
A fékezett utánfutó tömege a megengedett guruló össztömegen belül növelhető, ha a vontatást végző gépjármű össztö-
megét ugyanannyival csökkenti. Figyelem! Az alulterhelt járművel való vontatás kedvezőtlenül befolyásolhatja a vontató
gépjármű úttartását.

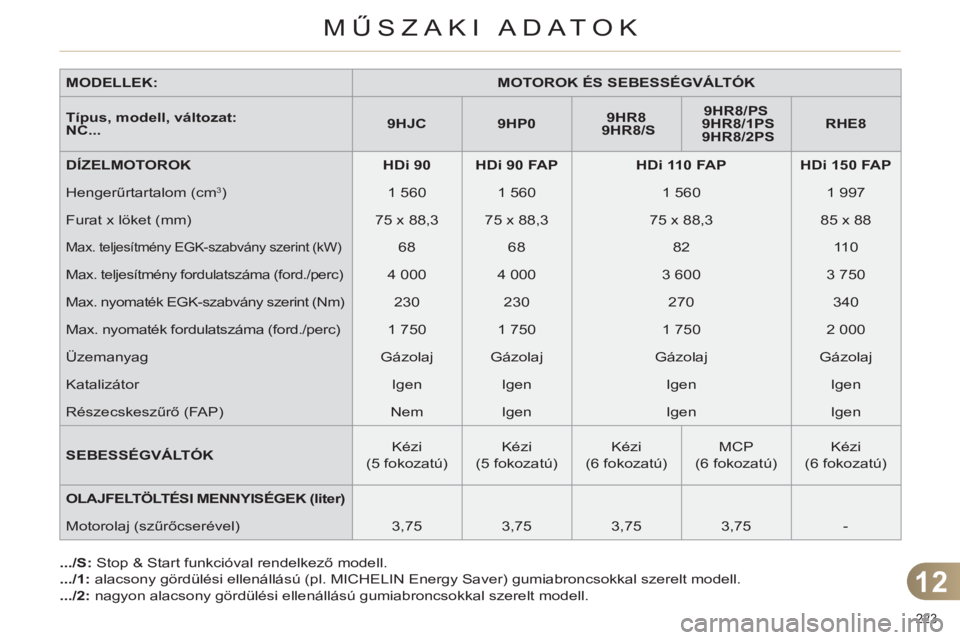

Page 225 of 344
12
MŰSZAKI ADATOK
223
MODELLEK:
MOTOROK ÉS SEBESSÉGVÁLTÓK
Típus, modell, változat:
NC...
9HJC
9HP0
9HR8
9HR8/S
9HR8/PS
9HR8/1PS
9HR8/2PS
RHE8
DÍZELMOTOROK
HDi 90
HDi 90 FAP
HDi 110 FAP
HDi 150 FAP
Hengerűrtartalom (cm
3)
1 560
1 560
1 560
1 997
Furat x löket (mm)
75 x 88,3
75 x 88,3
75 x 88,3
85 x 88
Max. teljesítmény EGK-szabvány szerint (kW)
68
68
82
110
Max. teljesítmény fordulatszáma (ford./perc)
4 000
4 000
3 600
3 750
Max. nyomaték EGK-szabvány szerint (Nm)
230
230
270
340
Max. nyomaték fordulatszáma (ford./perc)
1 750
1 750
1 750
2 000
Üzemanyag
Gázolaj
Gázolaj
Gázolaj
Gázolaj
Katalizátor
Igen
Igen
Igen
Igen
Részecskeszűrő (FAP)
Nem
Igen
Igen
Igen
SEBESSÉGVÁLTÓK
Kézi
(5 fokozatú)
Kézi
(5 fokozatú)
Kézi
(6 fokozatú)
MCP
(6 fokozatú)
Kézi
(6 fokozatú)
OLAJFELTÖLTÉSI MENNYISÉGEK (liter)
Motorolaj (szűrőcserével)
3,75
3,75
3,75
3,75
-
.../S : Stop & Start funkcióval rendelkező modell .
.../1:
alacsony gördülési ellenállású (pl. MICHELIN Energy Saver) gumiabroncsokkal szerelt modell.
.../2:
nagyon alacsony gördülési ellenállású gumiabroncsokkal szerelt modell.
Page 226 of 344
12
224
*
A fékezett utánfutó tömege a megengedett guruló össztömegen belül növelhető, ha a vontatást végző gépjármű össztö-
megét ugyanannyival csökkenti. Figyelem! Az alulterhelt járművel való vontatás kedvezőtlenül befolyásolhatja a vontató
gépjármű úttartását.
A guruló össztömegre és a vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig
érvényesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/h-nál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi
előírásokat).
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37 °C-ot meghaladó külső hőmérséklet
esetén csökkentse a vontatandó terhet.

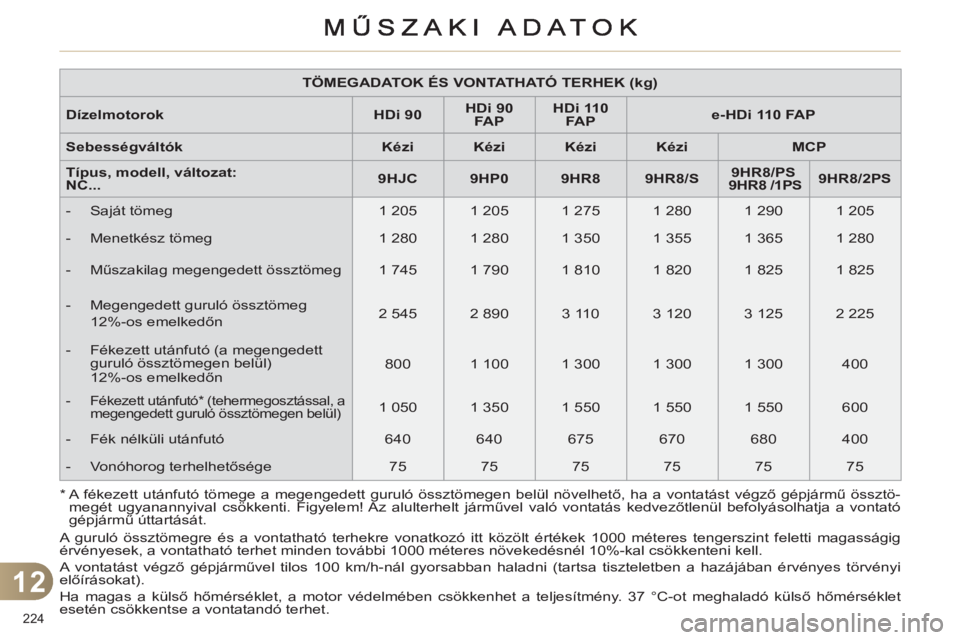

TÖMEGADATOK ÉS VONTATHATÓ TERHEK (kg)
Dízelmotorok
HDi 90
HDi 90
FA P
HDi 110
FA P
e-HDi 110 FAP
Sebességváltók
Kézi
Kézi
Kézi
Kézi
MCP
Típus, modell, változat:
NC...
9HJC
9HP0
9HR8
9HR8/S
9HR8/PS
9HR8
/1PS
9HR8/2PS
- Saját tömeg
1 205
1 205
1 275
1 280
1 290
1 205
- Menetkész tömeg
1 280
1 280
1 350
1 355
1 365
1 280
- Műszakilag megengedett össztömeg
1 745
1 790
1 810
1 820
1 825
1 825
- Megengedett guruló össztömeg
12%-os emelkedőn
2 545
2 890
3 110
3 120
3 125
2 225
- Fékezett utánfutó (a megengedett
guruló össztömegen belül)
12%-os emelkedőn
800
1 100
1 300
1 300
1 300
400
- Fékezett utánfutó * (tehermegosztással, a
megengedett guruló össztömegen belül)
1 050
1 350
1 550
1 550
1 550
600
- Fék nélküli utánfutó
640
640
675
670
680
400
- Vonóhorog terhelhetősége
75
75
75
75
75
75
Page 227 of 344
12
MŰSZAKI ADATOK
225

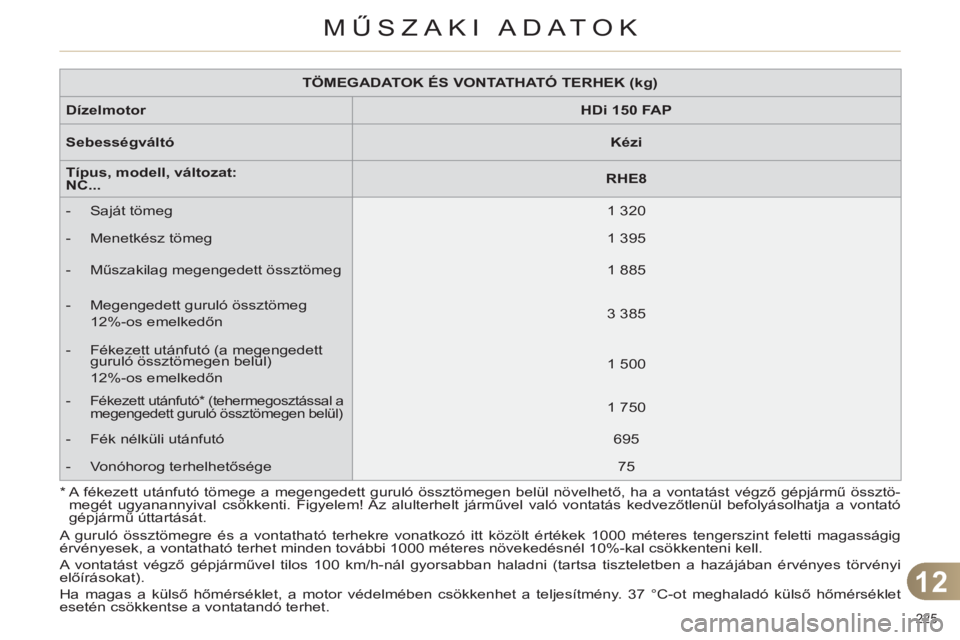

TÖMEGADATOK ÉS VONTATHATÓ TERHEK (kg)
Dízelmotor
HDi 150 FAP
Sebességváltó
Kézi
Típus, modell, változat:
NC...
RHE8
- Saját tömeg
1 320
- Menetkész tömeg
1 395
- Műszakilag megengedett össztömeg
1 885
- Megengedett guruló össztömeg
12%-os emelkedőn
3 385
- Fékezett utánfutó (a megengedett
guruló össztömegen belül)
12%-os emelkedőn
1 500
- Fékezett utánfutó * (tehermegosztással a
megengedett guruló össztömegen belül)
1 750
- Fék nélküli utánfutó
695
- Vonóhorog terhelhetősége
75
* A fékezett utánfutó tömege a megengedett guruló össztömegen belül növelhető, ha a vontatást végző gépjármű össztö-
megét ugyanannyival csökkenti. Figyelem! Az alulterhelt járművel való vontatás kedvezőtlenül befolyásolhatja a vontató
gépjármű úttartását.
A guruló össztömegre és a vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig
érvényesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/h-nál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi
előírásokat).
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37 °C-ot meghaladó külső hőmérséklet
esetén csökkentse a vontatandó terhet.
Page 228 of 344
12
MŰSZAKI ADATOK
226
A guruló össztömegre és a vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig
érvényesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/h-nál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi
előírásokat).
Ha magas a külső hőmérséklet, a motor védelmében csökkenhet a teljesítmény. 37 °C-ot meghaladó külső hőmérséklet
esetén csökkentse a vontatandó terhet.

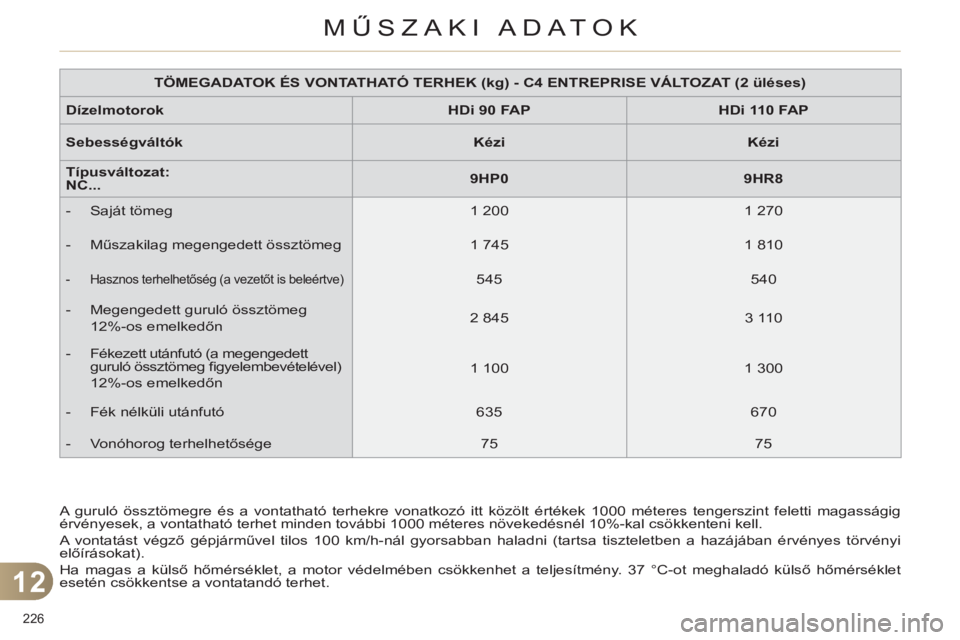

TÖMEGADATOK ÉS VONTATHATÓ TERHEK (kg) - C4 ENTREPRISE VÁLTOZAT (2 üléses)
Dízelmotorok
HDi 90 FAP
HDi 110 FAP
Sebességváltók
Kézi
Kézi
Típusváltozat:
NC...
9HP0
9HR8
- Saját tömeg
1 200
1 270
- Műszakilag megengedett össztömeg
1 745
1 810
- Hasznos terhelhetőség (a vezetőt is beleértve)
545
540
- Megengedett guruló össztömeg
12%-os emelkedőn
2 845
3 110
- Fékezett utánfutó (a megengedett
guruló össztömeg fi gyelembevételével)
12%-os emelkedőn
1 100
1 300
- Fék nélküli utánfutó
635
670
- Vonóhorog terhelhetősége
75
75
Page 229 of 344
12
227

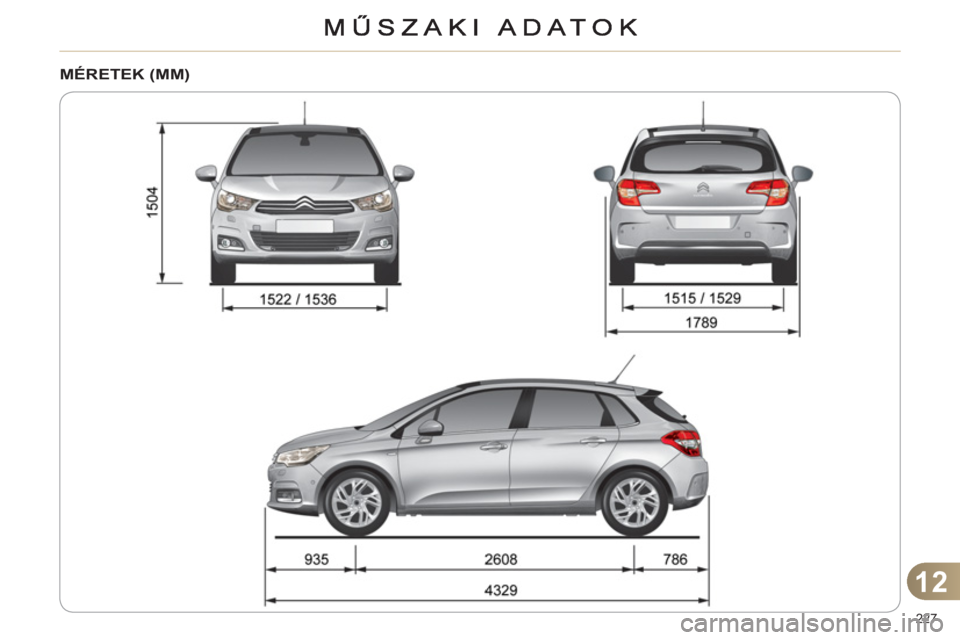

MÉRETEK (MM)
Page 230 of 344
12
MŰSZAKI ADATOK
228

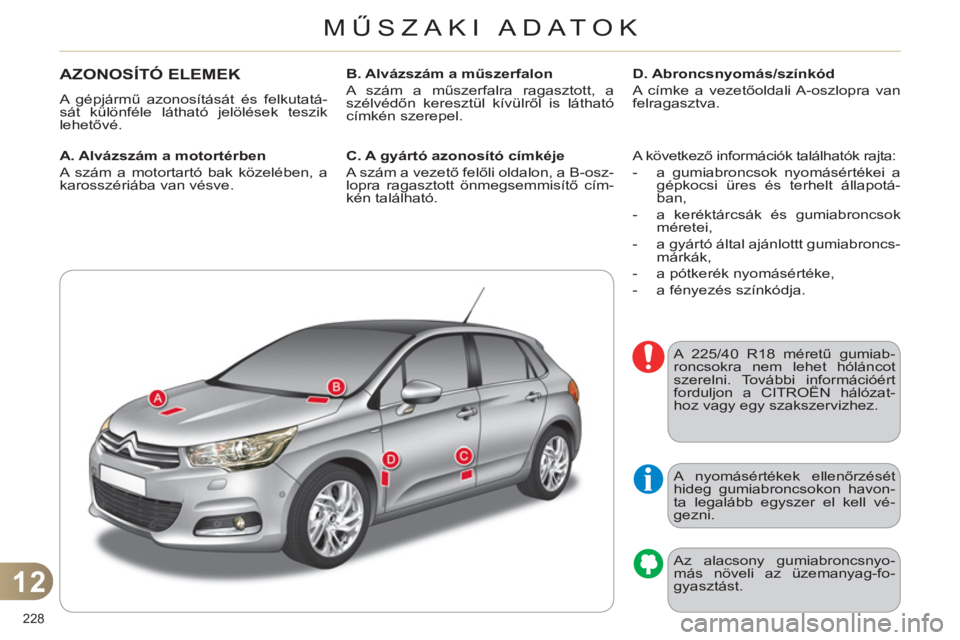

AZONOSÍTÓ ELEMEK
A gépjármű azonosítását és felkutatá-
sát különféle látható jelölések teszik
lehetővé.
A. Alvázszám a motortérben
A szám a motortartó bak közelében, a
karosszériába van vésve.
B. Alvázszám a műszerfalon
A szám a műszerfalra ragasztott, a
szélvédőn keresztül kívülről is látható
címkén szerepel.
D. Abroncsnyomás/színkód
A címke a vezetőoldali A-oszlopra van
felragasztva.
A nyomásértékek ellenőrzését
hideg gumiabroncsokon havon-
ta legalább egyszer el kell vé-
gezni.
Az alacsony gumiabroncsnyo-
más növeli az üzemanyag-fo-
gyasztást.
C. A gyártó azonosító címkéje
A szám a vezető felőli oldalon, a B-osz-
lopra ragasztott önmegsemmisítő cím-
kén található. A következő információk találhatók rajta:
- a gumiabroncsok nyomásértékei a
gépkocsi üres és terhelt állapotá-
ban,
- a keréktárcsák és gumiabroncsok
méretei,
- a gyártó által ajánlottt gumiabroncs-
márkák,
- a pótkerék nyomásértéke,
- a fényezés színkódja.
A 225/40 R18 méretű gumiab-
roncsokra nem lehet hóláncot
szerelni. További információért
forduljon a CITROËN hálózat-
hoz vagy egy szakszervizhez.
