CITROEN C4 2014 Instrukcja obsługi (in Polish)

99
c4-2_pl_chap06_amenagement_ed01-2014

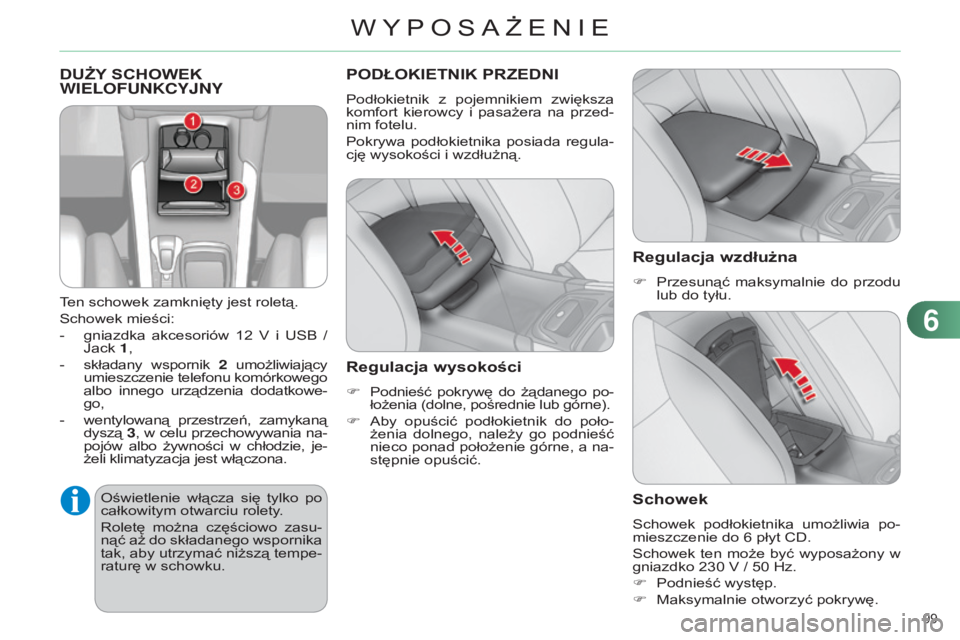

DuŻY SCHOWEK WIELOFUNKCYJNY
ten schowek zamknięty jest roletą.
s

chowek mieści:
-

gniazdka
akcesoriów 12
V
i
usb
/
j

ack 1,
-

składany
wspornik 2

umożliwiający

umieszczenie telefonu komórkowego
albo innego urządzenia dodatkowe-
go,
-

wentylowaną
przestrzeń, zamykaną
dyszą 3, w celu przechowywania na-
pojów albo żywności w chłodzie, je-
żeli klimatyzacja jest włączona.
PODŁOKIETNIK PrZEDNI
Podłokietnik z pojemnikiem zwiększa
komfort kierowcy i pasażera na przed-
nim fotelu.
Pokrywa podłokietnika posiada regula-
cję wysokości i wzdłużną.
regulacja wysokości
F Podnieść pokrywę do żądanego po-
łożenia (dolne, pośrednie lub górne).
F
a by opuścić podłokietnik do poło-
żenia dolnego, należy go podnieść
nieco ponad położenie górne, a na-
stępnie opuścić.
regulacja wzdłużna
F Przesunąć maksymalnie do przodu
lub do tyłu.
Schowek
schowek podłokietnika umożliwia po-
mieszczenie do 6 płyt c D.
s

chowek ten może być wyposażony w
gniazdko 230
V / 50 Hz.
F

Podnieść występ.
F


Maksymalnie otworzyć pokrywę.
o

świetlenie włącza się tylko po
całkowitym otwarciu rolety.r
oletę można częściowo zasu-
nąć aż do składanego wspornika
tak, aby utrzymać niższą tempe-
raturę w schowku.
6
WYPosaŻEnIE

100
c4-2_pl_chap06_amenagement_ed01-2014

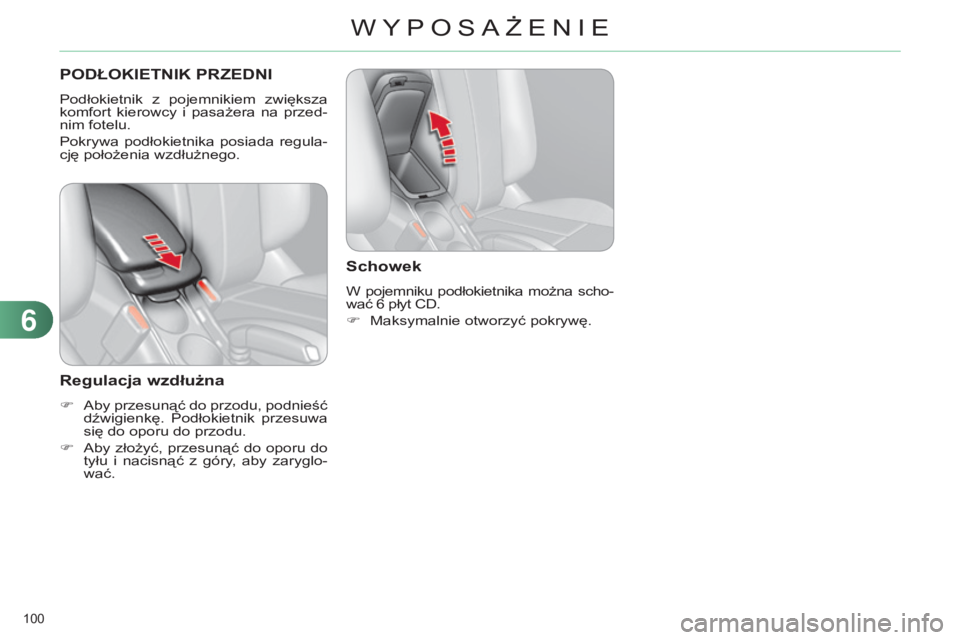

PODŁOKIETNIK PrZEDNI
Podłokietnik z pojemnikiem zwiększa
komfort kierowcy i pasażera na przed-
nim fotelu.
Pokrywa podłokietnika posiada regula-
cję położenia wzdłużnego.
regulacja wzdłużna
F aby przesunąć do przodu, podnieść
dźwigienkę. Podłokietnik przesuwa
się do oporu do przodu.
F
a by złożyć, przesunąć do oporu do
tyłu i nacisnąć z góry, aby zaryglo-
wać.
Schowek
W pojemniku podłokietnika można scho-
wać 6 płyt c D.
F

Maksymalnie otworzyć pokrywę.
6
WYPosaŻEnIE

101
c4-2_pl_chap06_amenagement_ed01-2014

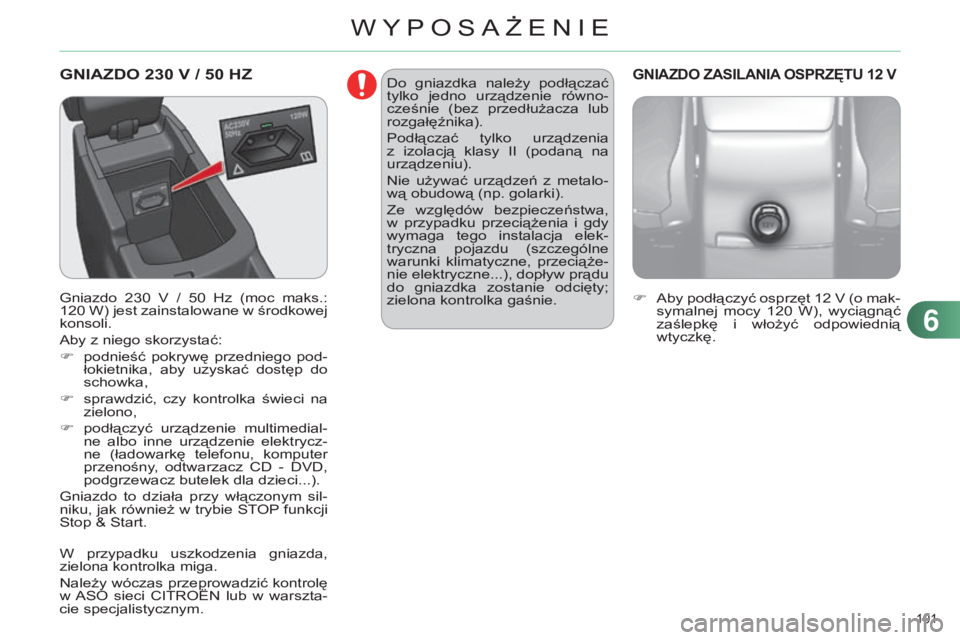

gNIAZDO 230 V / 50 HZ
gniazdo 230 V / 50 Hz (moc maks.:
120 W) jest zainstalowane w środkowej
konsoli.
a

by z niego skorzystać:
F

podnieść
pokrywę przedniego pod-
łokietnika, aby uzyskać dostęp do
schowka,
F

sprawdzić,
czy kontrolka świeci na
zielono,
F

podłączyć
urządzenie multimedial-
ne albo inne urządzenie elektrycz-
ne (ładowarkę telefonu, komputer
przenośny, odtwarzacz
c

D - DVD,
podgrzewacz butelek dla dzieci...).
g

niazdo to działa przy włączonym sil-
niku, jak również w trybie
st

o P funkcji
s

top & s tart. F
a by podłączyć osprzęt 12 V (o mak-
symalnej mocy 120
W), wyciągnąć
zaślepkę i włożyć odpowiednią
wtyczkę.
gNIAZDO ZASILANIA OSP r Z ę T u 12 VDo gniazdka należy podłączać
tylko jedno urządzenie równo-
cześnie (bez przedłużacza lub
rozgałęźnika).
Podłączać tylko urządzenia
z izolacją klasy II (podaną na
urządzeniu).
n

ie używać urządzeń z metalo-
wą obudową (np. golarki).
Ze względów bezpieczeństwa,
w przypadku przeciążenia i gdy
wymaga tego instalacja elek-
tryczna pojazdu (szczególne
warunki klimatyczne, przeciąże-
nie elektryczne...), dopływ prądu
do gniazdka zostanie odcięty;
zielona kontrolka gaśnie.
W przypadku uszkodzenia gniazda,
zielona kontrolka miga.
n

ależy wóczas przeprowadzić kontrolę
w
aso

sieci
c

I
tro
Ë
n
lub w warszta-
cie specjalistycznym.
6
WYPosaŻEnIE

102
c4-2_pl_chap06_amenagement_ed01-2014

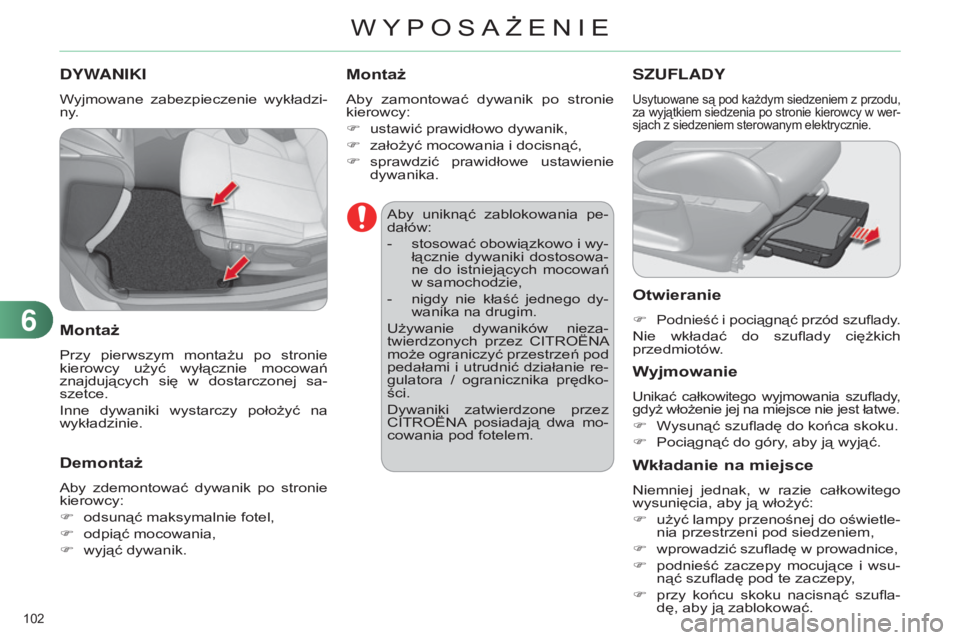

DYWANIKI
Wyjmowane zabezpieczenie wykładzi-
n y.
Montaż
Przy pierwszym montażu po stronie
kierowcy użyć wyłącznie mocowań
znajdujących się w dostarczonej sa-
szetce.
Inne dywaniki wystarczy położyć na
wykładzinie.
Demontaż
aby zdemontować dywanik po stronie
kierowcy:
F

odsunąć maksymalnie fotel,
F


odpiąć mocowania,
F


wyjąć dywanik.
Montaż
aby zamontować dywanik po stronie
kierowcy:
F

ustawić prawidłowo dywanik,
F


założyć mocowania i docisnąć,
F


sprawdzić
prawidłowe ustawienie
dywanika.
a

by uniknąć zablokowania pe-
dałów:
-

stosować
obowiązkowo i wy-
łącznie dywaniki dostosowa-
ne do istniejących mocowań
w samochodzie,
-

nigdy
nie kłaść jednego dy-
wanika na drugim.
u

żywanie dywaników nieza-
twierdzonych przez
c

I tro Ë na

może

ograniczyć przestrzeń pod
pedałami i utrudnić działanie re-
gulatora / ogranicznika prędko-
ści.
Dywaniki zatwierdzone przez
c

I tro Ë na

posiadają dwa mo-
cowania pod fotelem.
SZUFLADY
usytuowane są pod każdym siedzeniem z przodu,
za wyjątkiem siedzenia po stronie kierowcy w wer-
sjach z siedzeniem sterowanym elektrycznie.
Otwieranie
F Podnieść i pociągnąć przód szuflady.
nie wkładać do szuflady ciężkich
przedmiotów .
Wyjmowanie
unikać całkowitego wyjmowania szuflady,
gdyż włożenie jej na miejsce nie jest łatwe.
F Wysunąć szufladę do końca skoku.
F

Pociągnąć do góry
, aby ją wyjąć.
Wkładanie na miejsce
niemniej jednak, w razie całkowitego
wysunięcia, aby ją włożyć:
F

użyć
lampy przenośnej do oświetle-
nia przestrzeni pod siedzeniem,
F

wprowadzić szufladę w prowadnice,
F


podnieść
zaczepy mocujące i wsu-
nąć szufladę pod te zaczepy,
F

przy
końcu skoku nacisnąć szufla-
dę, aby ją zablokować.
6
WYPosaŻEnIE

103
c4-2_pl_chap06_amenagement_ed01-2014

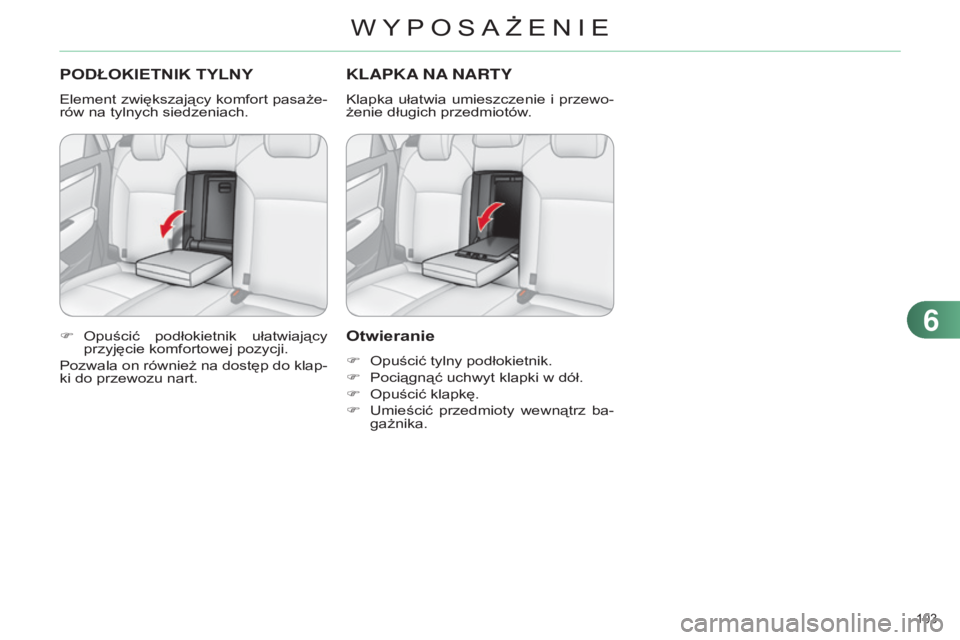

PODŁOKIETNIK TYLNY
Element zwiększający komfort pasaże-
rów na tylnych siedzeniach.
F o puścić podłokietnik ułatwiający
przyjęcie komfortowej pozycji.
Pozwala on również na dostęp do klap-
ki do przewozu nart.
KLAPKA NA NARTY
klapka ułatwia umieszczenie i przewo-
żenie długich przedmiotów .
Otwieranie
F opuścić tylny podłokietnik.
F
Pociągnąć uchwyt klapki w dół.
F

o puścić klapkę.
F
u mieścić przedmioty wewnątrz ba-
gażnika.
6
WYPosaŻEnIE

104
c4-2_pl_chap06_amenagement_ed01-2014

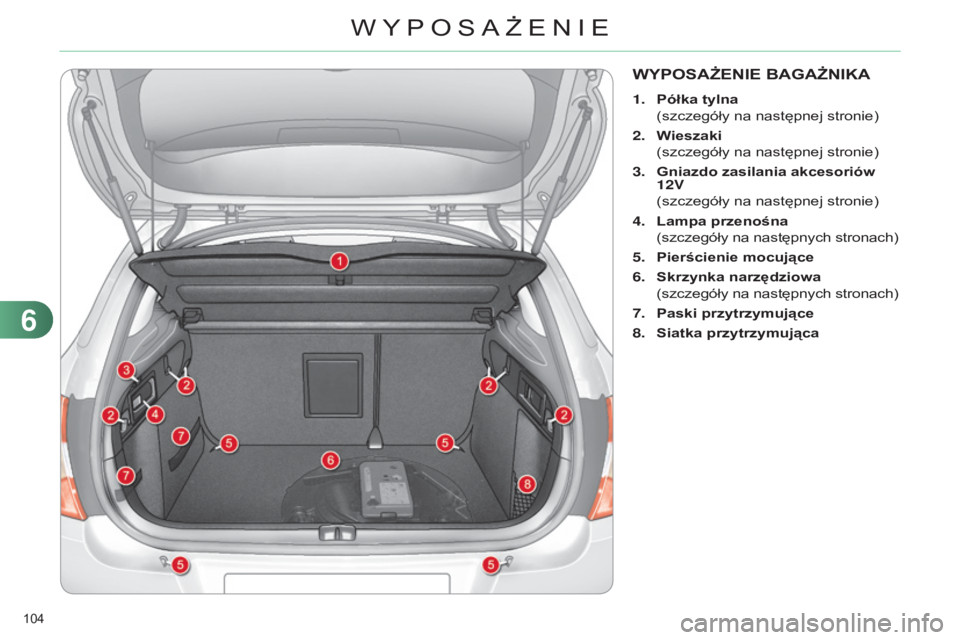

WYPOSAŻENIE BAgAŻNIKA
1. Półka tylna
(szczegóły na następnej stronie)
2.


W
ieszaki
(szczegóły na następnej stronie)
3.

g
niazdo zasilania akcesoriów
12V
(szczegóły na następnej stronie)
4.


Lampa przenośna
(szczegóły na następnych stronach)
5.


Pierścienie mocujące
6.


Skrzynka narzędziowa
(szczegóły na następnych stronach)
7.


Paski przytrzymujące
8.


Siatka przytrzymująca
6
WYPosaŻEnIE

105
c4-2_pl_chap06_amenagement_ed01-2014

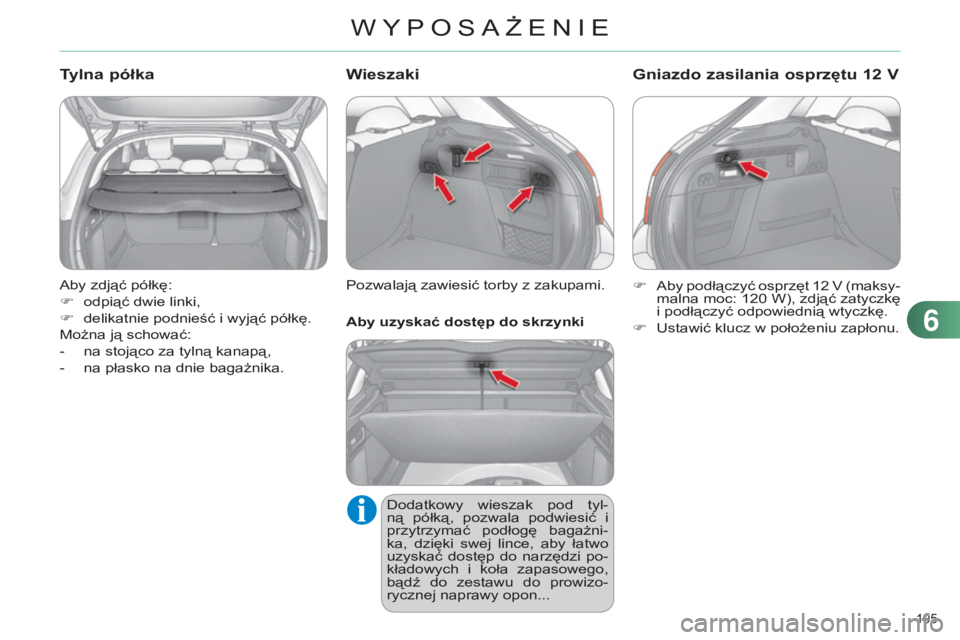

aby zdjąć półkę:
F
odpiąć dwie linki,
F


delikatnie podnieść i wyjąć półkę.
Można ją schować:
-


na stojąco za tylną kanapą,
-


na płasko na dnie bagażnika.
Tylna półka
Pozwalają zawiesić torby z zakupami.
Wieszaki
Dodatkowy wieszak pod tyl-
ną półką, pozwala podwiesić i
przytrzymać podłogę bagażni-
ka, dzięki swej lince, aby łatwo
uzyskać dostęp do narzędzi po-
kładowych i koła zapasowego,
bądź do zestawu do prowizo-
rycznej naprawy opon...
Aby uzyskać dostęp do skrzynki
F a by podłączyć osprzęt 12
V
(maksy-
malna moc: 120
W),
zdjąć zatyczkę
i podłączyć odpowiednią wtyczkę.
F u stawić klucz w położeniu zapłonu.
gniazdo zasilania osprzętu 12 V
6
WYPosaŻEnIE

106
c4-2_pl_chap06_amenagement_ed01-2014

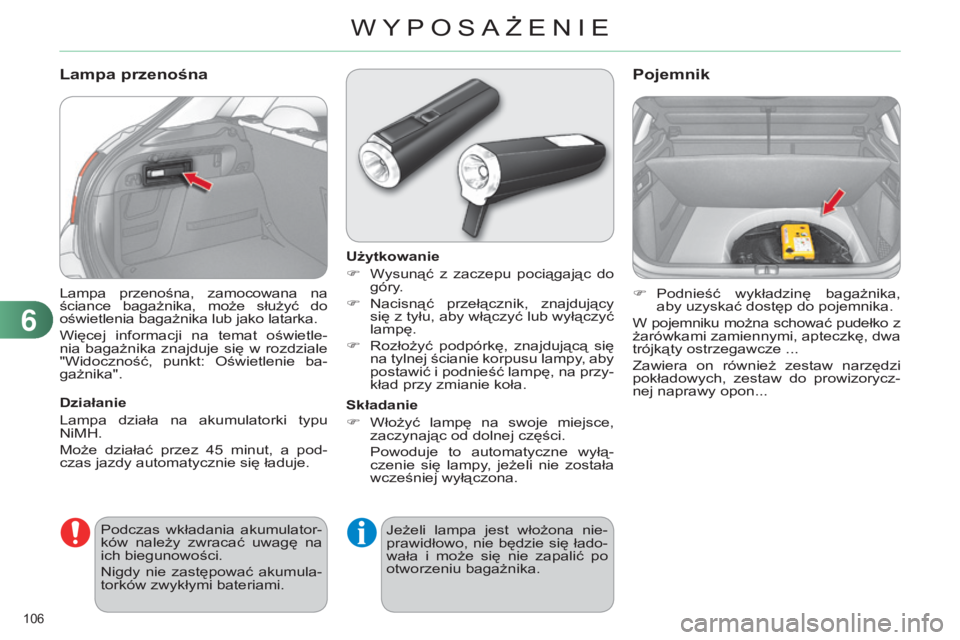

Lampa przenośna, zamocowana na
ściance bagażnika, może służyć do
oświetlenia bagażnika lub jako latarka.
Więcej informacji na temat oświetle-
nia bagażnika znajduje się w rozdziale
"Widoczność, punkt:
o
świetlenie ba-
gażnika".
Lampa przenośna
Działanie
Lampa działa na akumulatorki typu
n

iMH.
Może działać przez 45

minut,
a pod-
czas jazdy automatycznie się ładuje.
u
żytkowanie
F
W
ysunąć z zaczepu pociągając do
góry.
F n acisnąć przełącznik, znajdujący
się z tyłu, aby włączyć lub wyłączyć
lampę.
F r ozłożyć podpórkę, znajdującą się
na tylnej ścianie korpusu lampy, aby
postawić i podnieść lampę, na przy-
kład przy zmianie koła.
Składanie
F
Włożyć
lampę na swoje miejsce,
zaczynając od dolnej części.
Powoduje

to automatyczne wyłą-
czenie się lampy, jeżeli nie została
wcześniej wyłączona. F

Podnieść
wykładzinę bagażnika,
aby uzyskać dostęp do pojemnika.
W pojemniku można schować pudełko z
żarówkami zamiennymi, apteczkę, dwa
trójkąty ostrzegawcze ...
Zawiera on również zestaw narzędzi
pokładowych, zestaw do prowizorycz-
nej naprawy opon...
Pojemnik
Podczas wkładania akumulator-
ków należy zwracać uwagę na
ich biegunowości.
n

igdy nie zastępować akumula-
torków zwykłymi bateriami.j eżeli lampa jest włożona nie-
prawidłowo, nie będzie się łado-
wała i może się nie zapalić po
otworzeniu bagażnika.
6
WYPosaŻEnIE

107
c4-2_pl_chap06_amenagement_ed01-2014

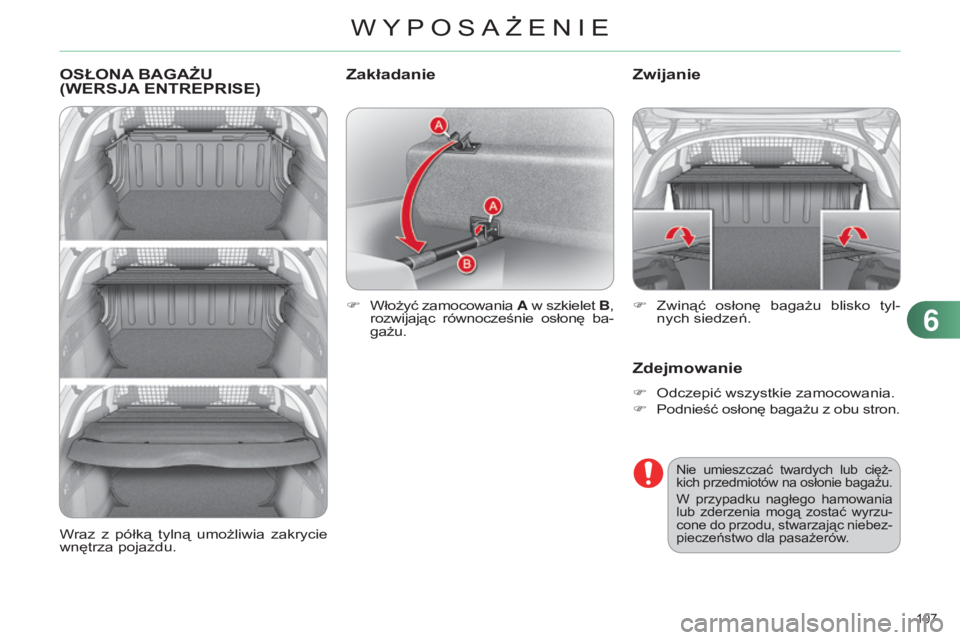

OSŁONA BA g AŻ u
( WE r S j A ENT r EP r ISE )
F Włożyć zamocowania A w szkielet B,
rozwijając równocześnie osłonę ba-
gażu.
Zwijanie
Zdejmowanie
F odczepić wszystkie zamocowania.
F
Podnieść osłonę bagażu z obu stron.
W

raz z półką tylną umożliwia zakrycie
wnętrza pojazdu.
Zakładanie
F Zwinąć osłonę bagażu blisko tyl-
nych siedzeń.
nie umieszczać twardych lub cięż-
kich przedmiotów na osłonie bagażu.
W przypadku nagłego hamowania
lub zderzenia mogą zostać wyrzu-
cone do przodu, stwarzając niebez-
pieczeństwo dla pasażerów.
6
WYPosaŻEnIE

77
108
C4-2_pl_Chap07_securite-enfants_ed01-2014

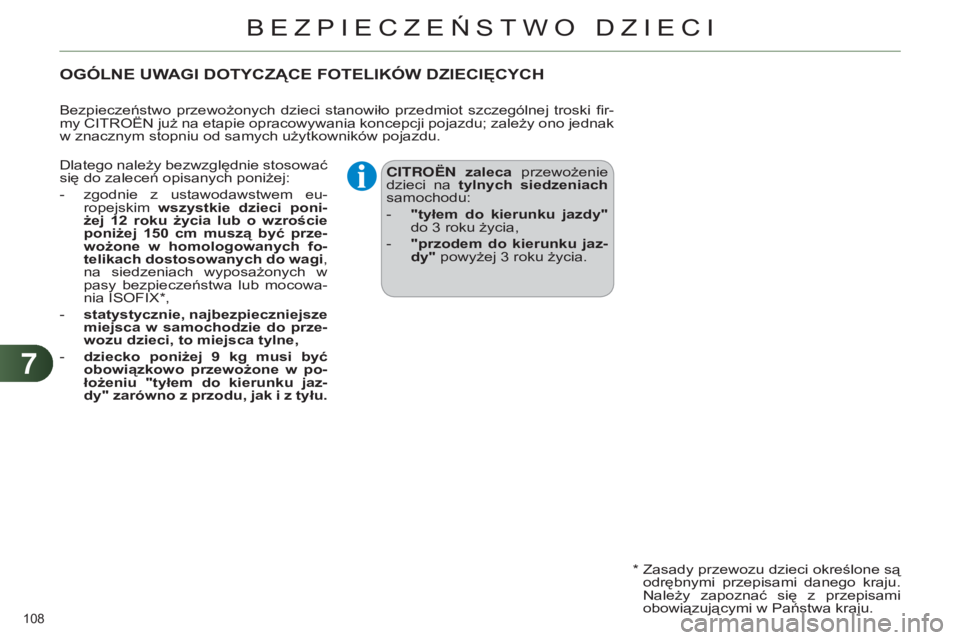

OgóLNE uWAgI DOTYCZąCE FOTELIKóW DZIECIęCYCH
CITROËN zaleca przewożenie
dzieci na tylnych siedzeniach
samochodu:
-

"tyłem
do kierunku jazdy"
do 3
roku życia,
-

"przodem
do kierunku jaz-
dy" powyżej 3
roku życia.
b

ezpieczeństwo przewożonych dzieci stanowiło przedmiot szczególnej troski fir-
my
c

I
tro
Ë
n
już na etapie opracowywania koncepcji pojazdu; zależy ono jednak
w znacznym stopniu od samych użytkowników pojazdu.
*
Zasady
przewozu dzieci określone są
odrębnymi przepisami danego kraju.
n

ależy zapoznać się z przepisami
obowiązującymi w Państwa kraju.
Dlatego należy bezwzględnie stosować
się do zaleceń opisanych poniżej:
-

zgodnie

z ustawodawstwem eu-
ropejskim wszystkie dzieci poni-
żej 12

roku

życia lub o wzroście
poniżej 150

cm

muszą być prze-
wożone w homologowanych fo-
telikach dostosowanych do wagi,
na siedzeniach wyposażonych w
pasy bezpieczeństwa lub mocowa-
nia I
so
FIX*,
-

statystycznie,

najbezpieczniejsze
miejsca w samochodzie do prze-
wozu dzieci, to miejsca tylne,
-

dziecko

poniżej 9

kg

musi być
obowiązkowo przewożone w po-
łożeniu "tyłem do kierunku jaz-
dy" zarówno z przodu, jak i z tyłu.
bEZPIEcZE
stWo DZIEcI
