CITROEN C4 2014 Notices Demploi (in French)

1111
219

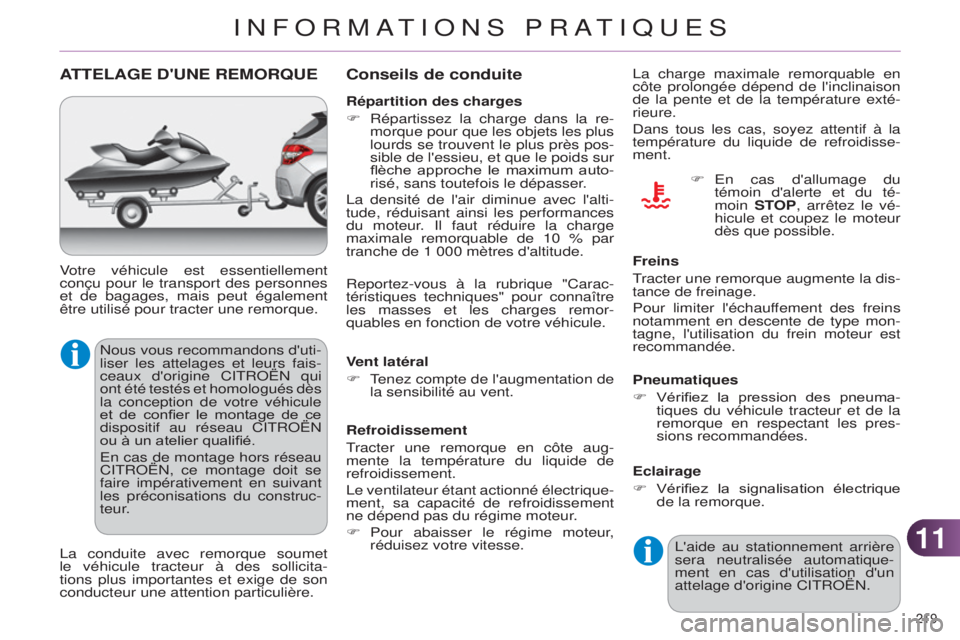

ATTELAGE D ' UNE REMORQUE
nous vous recommandons d'uti-
liser les attelages et leurs fais -
ceaux d'origine C
it R o Ë n qui
ont été testés et homologués dès
la conception de votre véhicule
et de confier le montage de ce
dispositif au réseau C
it R o Ë n
ou à un atelier qualifié.
e

n cas de montage hors réseau
C
it R o Ë n , ce montage doit se
faire impérativement en suivant
les préconisations du construc-
teur.
Votre véhicule est essentiellement
conçu pour le transport des personnes
et de bagages, mais peut également
être utilisé pour tracter une remorque.
l

a conduite avec remorque soumet
le véhicule tracteur à des sollicita-
tions plus importantes et exige de son
conducteur une attention particulière.
Conseils de conduite
Répartition des charges
F

Répartissez la charge dans la re
-
morque pour que les objets les plus
lourds se trouvent le plus près pos-
sible de l'essieu, et que le poids sur
flèche approche le maximum auto-
risé, sans toutefois le dépasser.
l

a densité de l'air diminue avec l'alti-
tude, réduisant ainsi les performances
du moteur.
i

l faut réduire la charge
maximale remorquable de 10 % par
tranche de 1 000 mètres d'altitude.
Vent latéral
F
t
enez compte de l'augmentation de
la sensibilité au vent.
Refroidissement
tracter une remorque en côte aug

-
mente la température du liquide de
refroidissement.
l

e ventilateur étant actionné électrique-
ment, sa capacité de refroidissement
ne dépend pas du régime moteur.
F

Pour abaisser
le régime moteur,
réduisez votre vitesse.
l
a charge maximale remorquable en
côte prolongée dépend de l'inclinaison
de la pente et de la température exté-
rieure.
d

ans tous les cas, soyez attentif à la
température du liquide de refroidisse-
ment.
F
e n cas d'allumage du
témoin d'alerte et du té-
moin

ST
OP, arrêtez le vé-
hicule et coupez le moteur
dès que possible.
Freins
tracter

une remorque augmente la dis-
tance de freinage.
Pour limiter l'échauffement des freins
notamment en descente de type mon-
tagne, l'utilisation du frein moteur est
recommandée.
Pneumatiques
F

Vérifiez
la pression des pneuma-
tiques du véhicule tracteur et de la
remorque en respectant les pres-
sions recommandées.
Eclairage
F

Vérifiez
la signalisation électrique
de la remorque.
Reportez-vous à la rubrique "Carac-
téristiques techniques" pour connaître
les masses et les charges remor-
quables en fonction de votre véhicule.
l

'aide au stationnement arrière
sera neutralisée automatique-
ment en cas d'utilisation d'un
attelage d'origine C
it R o Ë n .
INFORMATIONS PRATIQUES

1111
220

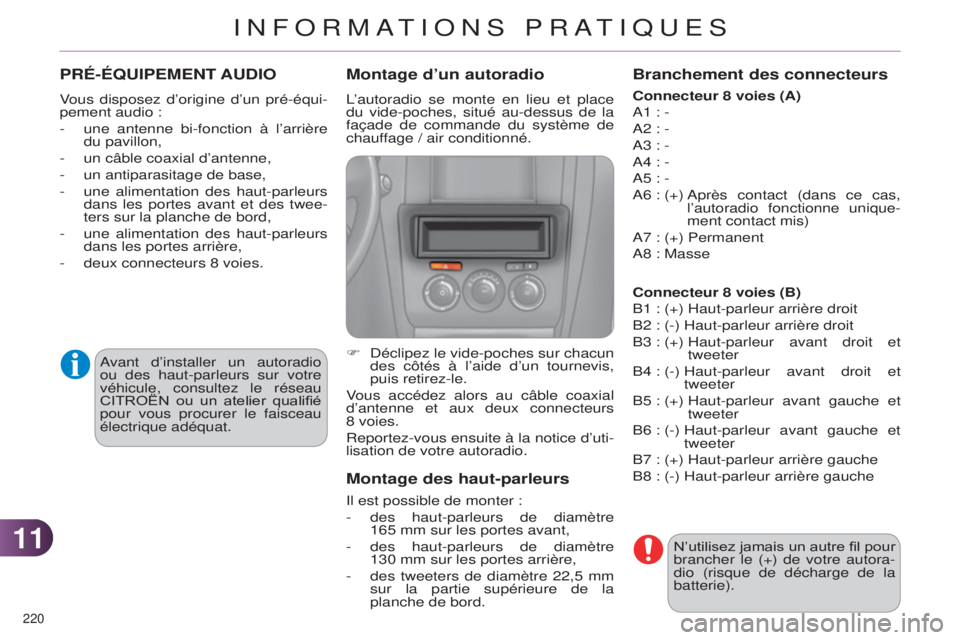

PRÉ-ÉQUIPEMENT AUDIO
Vous disposez d’origine d’un pré-équi-
pement audio :
-
une
antenne bi-fonction à l’arrière
du pavillon,
-

un câble coaxial d’antenne,
-


un antiparasitage de base,
-


une
alimentation des haut-parleurs
dans les portes avant et des twee-
ters sur la planche de bord,
-

une
alimentation des haut-parleurs
dans les portes arrière,
-

deux connecteurs 8 voies.
avant

d’installer un autoradio
ou des haut-parleurs sur votre
véhicule, consultez le réseau
CITROËN ou un atelier qualifié
pour vous procurer le faisceau
électrique adéquat.
N’utilisez jamais un autre fil pour
brancher le (+) de votre autora-
dio (risque de décharge de la
batterie).
Montage d’un autoradio
l’autoradio se monte en lieu et place
du vide-poches, situé au-dessus de la
façade de commande du système de
chauf
fage / air conditionné.
F
d éclipez le vide-poches sur chacun
des côtés à l’aide d’un tournevis,
puis retirez-le.
Vous accédez alors au câble coaxial
d’antenne et aux deux connecteurs
8
voies.
Reportez-vous ensuite à la notice d’uti-
lisation de votre autoradio.
Montage des haut-parleurs
il est possible de monter :
-
des
haut-parleurs de diamètre
165
mm sur les portes avant,
-

des
haut-parleurs de diamètre
130
mm sur les portes arrière,
-

des tweeters de diamètre 22,5
mm
sur la partie supérieure de la
planche de bord.
Branchement des connecteurs
Connecteur 8 voies (A)
a

1 : -
a

2 : -
a

3 : -
a

4 : -
a

5 : -
a

6 : (+)

a près contact (dans ce cas,
l’autoradio fonctionne unique-
ment contact mis)
a

7 : (+) Permanent
a

8 : Masse
Connecteur 8 voies (B)
B1 : (+) Haut-parleur arrière droit
B2 : (-) Haut-parleur arrière droit
B3 : (+)

Haut-parleur
avant droit et
tweeter
B4 : (-)

Haut-parleur
avant droit et
tweeter
B5 : (+)

Haut-parleur
avant gauche et
tweeter
B6 : (-)

Haut-parleur
avant gauche et
tweeter
B7 : (+) Haut-parleur arrière gauche
B8 : (-) Haut-parleur arrière gauche
INFORMATIONS PRATIQUES

1111
221

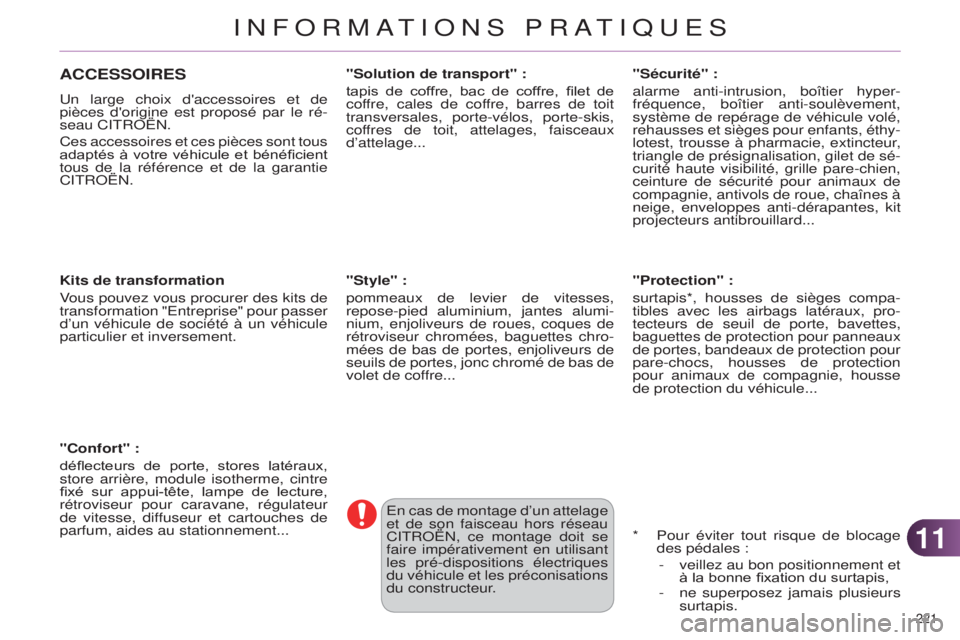

ACCESSOIRES
un large choix d'accessoires et de
pièces d'origine est proposé par le ré -
seau C
it R o Ë n .
Ces accessoires et ces pièces sont tous
adaptés à votre véhicule et bénéficient
tous de la référence et de la garantie
C
it R o Ë n .
Kits de transformation
Vous pouvez vous procurer des kits de
transformation "
e ntreprise" pour passer
d’un véhicule de société à un véhicule
particulier et inversement.
"Confort" :
déflecteurs de porte, stores latéraux,
store arrière, module isotherme, cintre
fixé sur appui-tête, lampe de lecture,
rétroviseur pour caravane, régulateur
de vitesse, diffuseur et cartouches de
parfum, aides au stationnement... "Solution de transport" :
tapis de coffre, bac de coffre, filet de
coffre, cales de coffre, barres de toit
transversales, porte-vélos, porte-skis,
coffres de toit, attelages, faisceaux
d’attelage...
"Style" :
pommeaux de levier de vitesses,
repose-pied aluminium, jantes alumi-
nium, enjoliveurs de roues, coques de
rétroviseur chromées, baguettes chro-
mées de bas de portes, enjoliveurs de
seuils de portes, jonc chromé de bas de
volet de coffre...
*

Pour éviter tout risque de blocage
des pédales :-


veille
z au bon positionnement et
à la bonne fixation du surtapis,
-

ne superposez jamais plusieurs
surtapis.
"Sécurité" :
alarme anti-intrusion, boîtier hyper

-
fréquence, boîtier anti-soulèvement,
système de repérage de véhicule volé,
rehausses et sièges pour enfants, éthy-
lotest, trousse à pharmacie, extincteur,
triangle de présignalisation, gilet de sé-
curité haute visibilité, grille pare-chien,
ceinture de sécurité pour animaux de
compagnie, antivols de roue, chaînes à
neige, enveloppes anti-dérapantes, kit
projecteurs antibrouillard...
"Protection" :
surtapis*, housses de sièges compa-
tibles avec les airbags latéraux, pro-
tecteurs de seuil de porte, bavettes,
baguettes de protection pour panneaux
de portes, bandeaux de protection pour
pare-chocs, housses de protection
pour animaux de compagnie, housse
de protection du véhicule...
e

n cas de montage d’un attelage
et de son faisceau hors réseau
C
it R o Ë n , ce montage doit se
faire impérativement en utilisant
les pré-dispositions électriques
du véhicule et les préconisations
du constructeur.
INFORMATIONS PRATIQUES

1111
222

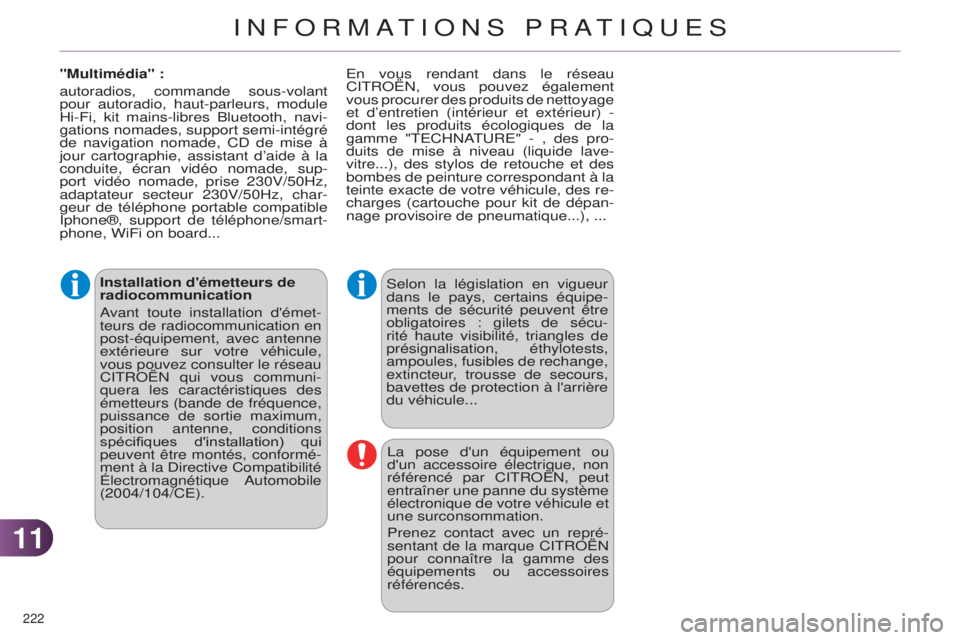

Installation d'émetteurs de
radiocommunication
avant toute installation d'émet
-
teurs de radiocommunication en
post-équipement, avec antenne
extérieure sur votre véhicule,
vous pouvez consulter le réseau
C
it R o Ë n qui vous communi-
quera les caractéristiques des
émetteurs (bande de fréquence,
puissance de sortie maximum,
position antenne, conditions
spécifiques d'installation) qui
peuvent être montés, conformé-
ment à la
d

irective Compatibilité
Électromagnétique
a

utomobile
(2004/104/C
e ).s elon la législation en vigueur
dans le pays, certains équipe-
ments de sécurité peuvent être
obligatoires : gilets de sécu-
rité haute visibilité, triangles de
présignalisation, éthylotests,
ampoules, fusibles de rechange,
extincteur, trousse de secours,
bavettes de protection à l'arrière
du véhicule...
l

a pose d'un équipement ou
d'un accessoire électrique, non
référencé par C
it R o Ë n , peut
entraîner une panne du système
électronique de votre véhicule et
une surconsommation.
Prenez contact avec un repré-
sentant de la marque C
it R o Ë n
pour connaître la gamme des
équipements ou accessoires
référencés.
"Multimédia" :
autoradios, commande sous-volant
pour autoradio, haut-parleurs, module
Hi-Fi, kit mains-libres Bluetooth, navi-
gations nomades, support semi-intégré
de navigation nomade, C
d de mise à
jour cartographie, assistant d’aide à la
conduite, écran vidéo nomade, sup-
port vidéo nomade, prise 230V/50Hz,
adaptateur secteur 230V/50Hz, char-
geur de téléphone portable compatible
i

phone®, support de téléphone/smart-
phone, WiFi on board...
e
n vous rendant dans le réseau
C it R o Ë n , vous pouvez également
vous procurer des produits de nettoyage
et d’entretien (intérieur et extérieur) -
dont les produits écologiques de la
gamme " te CH natu R e " - , des pro-
duits de mise à niveau (liquide lave-
vitre...), des stylos de retouche et des
bombes de peinture correspondant à la
teinte exacte de votre véhicule, des re-
charges (cartouche pour kit de dépan-
nage provisoire de pneumatique...), ...
INFORMATIONS PRATIQUES

223
* La puissance maxi correspond à la valeur homologuée au banc moteur, selon les conditions définies par la réglementation européenne ( d irective 1999/99/C e ).

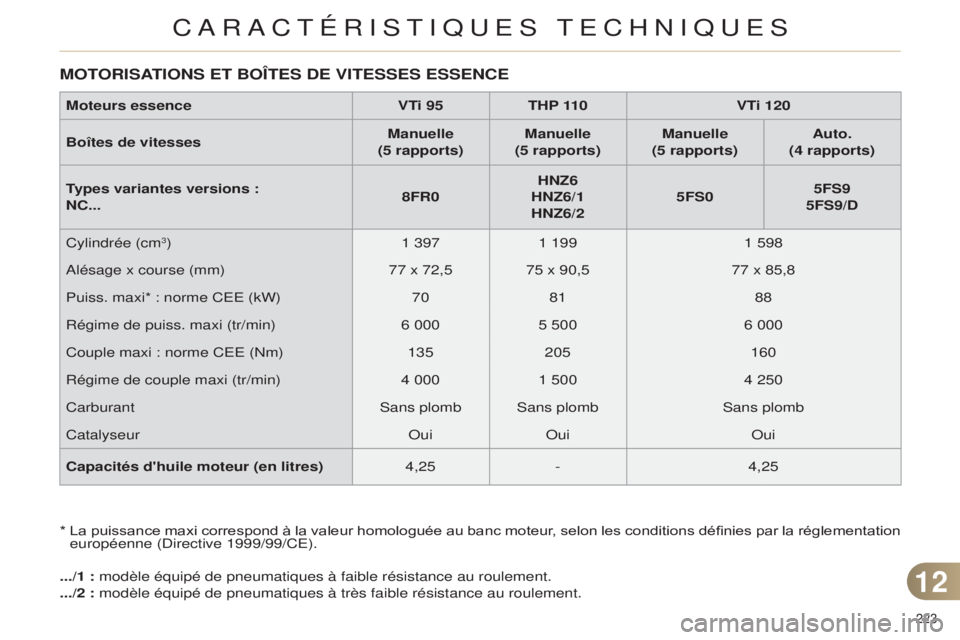

MOTORISATIONS ET BOîTES DE VITESSES ESSENCE
.../1 : modèle équipé de pneumatiques à faible résistance au rou\
lement.
.../2 : modèle équipé de pneumatiques à très faible résistanc\
e au roulement.Moteurs essence
VTi 95THP 110 VTi 120
Boîtes de vitesses Manuelle
(5 rapports) Manuelle
(5 rapports) Manuelle
(5 rapports) Auto.
(4 rapports)
Types variantes versions :
NC... 8FR0HN z 6
HN z 6/1
HN z 6/2
5FS0
5FS9
5FS9/D
Cylindrée (cm
3) 1 3971 199 1 598
a

lésage x course (mm) 77 x 72,5 75 x 90,5 77 x 85,8
Puiss. maxi* : norme C
ee (kW) 7081 88
Régime de puiss. maxi (tr/min) 6 0005 500 6 000
Couple maxi : norme C
ee ( n m) 135205 160
Régime de couple maxi (tr/min) 4 0001 500 4 250
Carburant
s

ans plomb
s
ans plomb
s
ans plomb
Catalyseur
o

ui
o
ui
o
ui
Capacités d'huile moteur (en litres) 4,25- 4,25
12
CaRaCtÉRistiques teCHniques

224

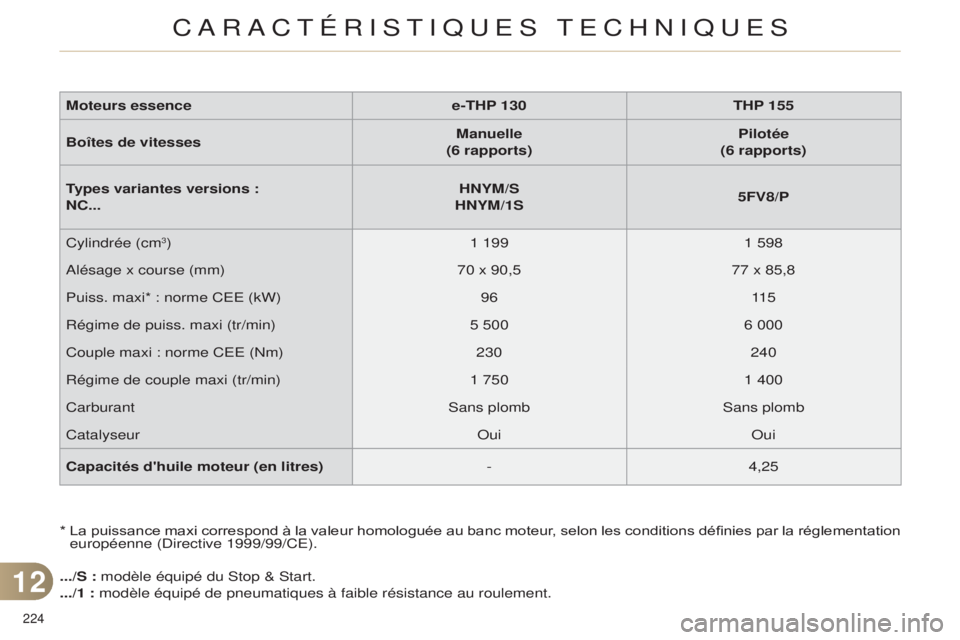

* La puissance maxi correspond à la valeur homologuée au banc moteur, selon les conditions définies par la réglementation européenne ( d irective 1999/99/C e ).
.../S : modèle équipé du
s top & s tart.
.../1 : modèle équipé de pneumatiques à faible résistance au rou\
lement. Moteurs essence
e-THP 130THP 155
Boîtes de vitesses Manuelle
(6 rapports) Pilotée
(6 rapports)
Types variantes versions :
NC... HN y M/S
HN y M/1S
5FV8/P
Cylindrée (cm
3) 1 1991 598
a

lésage x course (mm) 70 x 90,577 x 85,8
Puiss. maxi* : norme C
ee (kW) 96 11 5
Régime de puiss. maxi (tr/min) 5 5006 000
Couple maxi : norme C
ee ( n m) 230 240
Régime de couple maxi (tr/min) 1 7501 400
Carburant
s

ans plomb
s
ans plomb
Catalyseur
o

ui
o
ui
Capacités d'huile moteur (en litres) -4,25
12
CaRaCtÉRistiques teCHniques

225
* la masse en ordre de marche est égale à la masse à vide + conduc\
teur (75 kg).
**
la masse de la remorque freinée peut être, dans la limite du MtRa, augmentée dans la mesure où l'on réduit d'autant le
M ta C du véhicule tracteur ; attention, le remorquage avec un véhicule\
tracteur peu chargé peut dégrader sa tenue de route.
MASSES ET CHARGES REMORQUABLES ESSENCE (EN KG)
les valeurs de MtRa et de charges remorquables indiquées sont valables pour une altitude maxi de 1 000 mètres ; la
charge remorquable mentionnée doit être réduite de 10 % par pal\
iers de 1 000 mètres supplémentaires.
d

ans le cas d'un véhicule tracteur, la vitesse maximale autorisée est réduite (respectez la légi\
slation en vigueur dans votre
pays).
d

es températures extérieures élevées peuvent entraîner des baisses de performances du véh\
icule pour protéger le moteur
;
lorsque la température extérieure est supérieure à 37 °C,\
limiter la masse remorquée. Moteurs essence
VT
i 95 THP 110
VTi 120
Boîtes de vitesses Manuelle Manuelle Manuelle Auto.
Types variantes versions :
NC... 8FR0HN z 6
HN z 6/1 -/2
5FS0 5FS9
5FS9/D
-
Masse à vide
1 2001 2001 2051 270
-

Masse en ordre de marche*
1 2751 2751 2801 345
-

Masse maximale techniquement admissible
en charge (M

ta C)
1 720
1 7701 7651 755
-
Masse totale roulante autorisée (M
t R a )
en pente 12%
2 920
2 9703 0653 055
-

Remorque freinée (dans la limite du M
t R a )
en pente 12%
1 200
1 2001 3001 300
-

Remorque freinée**
(avec report de charge
dans la limite du M t R a )
1 450
1 4501 5501 550
-
Remorque non freinée
635635640670
-

Poids recommandé sur flèche
75757575
12

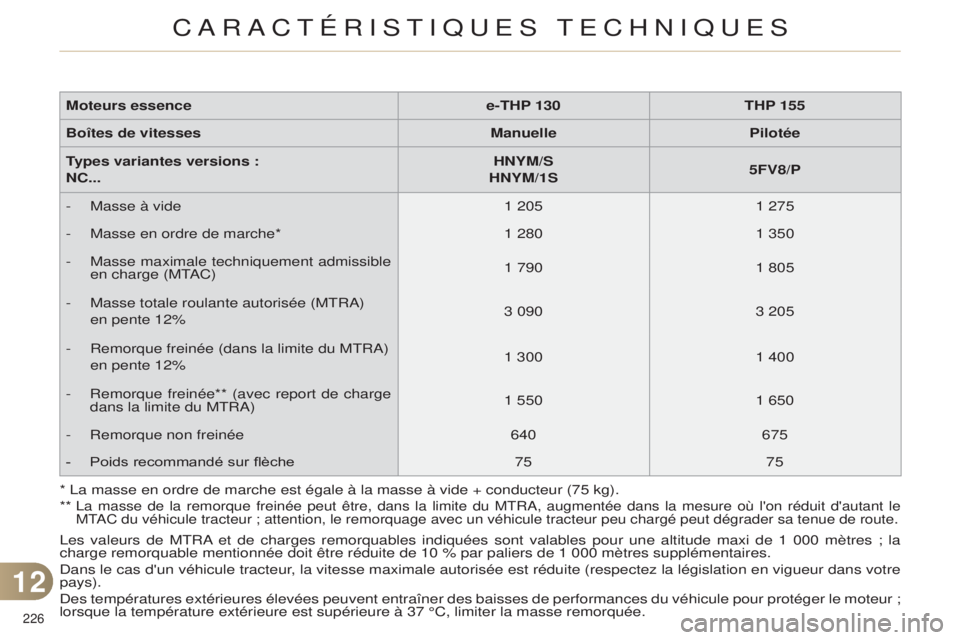

CaRaCtÉRistiques teCHniques

226
* la masse en ordre de marche est égale à la masse à vide + conduc\
teur (75 kg).
**
la masse de la remorque freinée peut être, dans la limite du MtRa, augmentée dans la mesure où l'on réduit d'autant le
M ta C du véhicule tracteur ; attention, le remorquage avec un véhicule\
tracteur peu chargé peut dégrader sa tenue de route.
les valeurs de MtRa et de charges remorquables indiquées sont valables pour une altitude maxi de 1 000 mètres ; la
charge remorquable mentionnée doit être réduite de 10 % par pal\
iers de 1 000 mètres supplémentaires.
d

ans le cas d'un véhicule tracteur, la vitesse maximale autorisée est réduite (respectez la légi\
slation en vigueur dans votre
pays).
d

es températures extérieures élevées peuvent entraîner des baisses de performances du véh\
icule pour protéger le moteur
;
lorsque la température extérieure est supérieure à 37 °C,\
limiter la masse remorquée. Moteurs essence
e-THP
130
THP 155
Boîtes de vitesses ManuellePilotée
Types variantes versions :
NC... HN y M/S
HN y M/1S
5FV8/P
-
Masse à vide
1 2051 275
-

Masse en ordre de marche*
1 2801 350
-

Masse
maximale techniquement admissible
en charge (M ta C)
1 790
1 805
-
Masse totale roulante autorisée (M
t R a )
en pente 12%
3 090
3 205
-

Remorque freinée (dans la limite du M
t R a )
en pente 12%
1 300
1 400
-

Remorque
freinée** (avec report de charge
dans la limite du M t R a )
1 550
1 650
-
Remorque non freinée
640675
-

Poids recommandé sur flèche
7575
12
CaRaCtÉRistiques teCHniques

227
* La puissance maxi correspond à la valeur homologuée au banc moteur, selon les conditions définies par la réglementation européenne ( d irective 1999/99/C e ).
MOTORISATIONS ET BOîTES DE VITESSES DIESEL
.../S : modèle équipé du stop & start.
.../1 : modèle équipé de pneumatiques à faible résistance au rou\
lement (exemple : M i CH elin e nergy s aver).
.../2 : modèle équipé de pneumatiques à très faible résistanc\
e au roulement. Moteurs Diesel
HDi 90 HDi 90 FAP BlueHDi 100 e-HDi 115
Boîtes de vitesses Manuelle
(5 rapports) Manuelle
(5 rapports) Manuelle
(5 rapports) Manuelle
(6 rapports) Pilotée
(6 rapports)
Types variantes versions :
NC... 9HJC
9HJC/1 9HP0BH y 6
BH y 6/1
BH y 6/2S
9HD8/S
9HD8/1S
9HD8/2S 9HD8/1PS
9HD8/2PS
Cylindrée (cm
3) 1 560 1 560 1 560 1 560
a

lésage x course (mm) 75 x 88,3 75 x 88,3 75 x 88,3 75 x 88,3
Puiss. maxi* : norme C
ee (kW) 686873 84
Régime de puiss. maxi (tr/min) 4 000 4 000 3 750 3 600
Couple maxi : norme C
ee ( n m) 230230254 270
Régime de couple maxi (tr/min) 1 750 1 750 1 750 1 750
Carburant Gazole Gazole Gazole Gazole
Catalyseur
o

ui
o
ui
o
ui
o
ui
Filtre à particules (F
a

P)
n
on
o
ui
o
ui
o
ui
Capacités d'huile moteur (en litres) 3,753,75 - 3,75
12

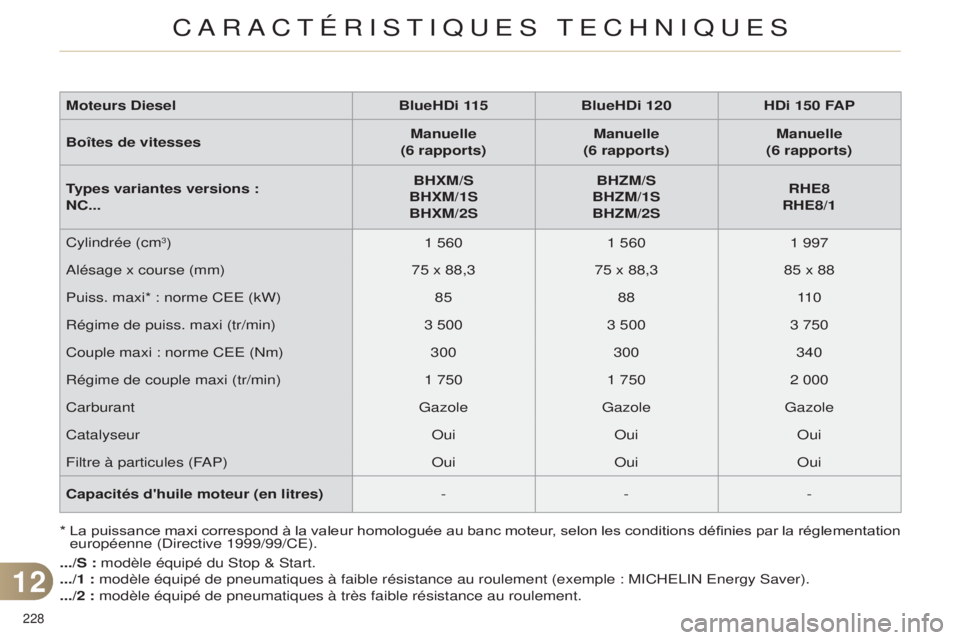

CaRaCtÉRistiques teCHniques

228
* La puissance maxi correspond à la valeur homologuée au banc moteur, selon les conditions définies par la réglementation européenne ( d irective 1999/99/C e ).
.../S : modèle équipé du
s top & s tart.
.../1 : modèle équipé de pneumatiques à faible résistance au rou\
lement (exemple : M
i CH elin e nergy s aver).
.../2 : modèle équipé de pneumatiques à très faible résistanc\
e au roulement. Moteurs Diesel
BlueHDi 115BlueHDi 120HDi 150 FAP
Boîtes de vitesses Manuelle
(6 rapports) Manuelle
(6 rapports) Manuelle
(6 rapports)
Types variantes versions :
NC... BHXM/S
BHXM/1S
BHXM/2S BH z M/S
BH z M/1S
BH z M/2S
RHE8
RHE8/1
Cylindrée (cm
3) 1 5601 5601 997
a

lésage x course (mm) 75 x 88,375 x 88,3 85 x 88
Puiss. maxi* : norme C
ee (kW) 858811 0
Régime de puiss. maxi (tr/min) 3 5003 5003 750
Couple maxi : norme C
ee ( n m) 300 300340
Régime de couple maxi (tr/min) 1 7501 7502 000
Carburant GazoleGazoleGazole
Catalyseur
o

ui
o
ui
o
ui
Filtre à particules (F
a

P)
o
ui
o
ui
o
ui
Capacités d'huile moteur (en litres) ---
12
CaRaCtÉRistiques teCHniques
