F Założyć koło na piastę.
F P rzykręcić śruby ręką.
F
D

okręcić wstępnie śrubę antykradzieżową
za pomocą klucza do odkręcania śrub 1 ,
wyposażonego w
tuleję antykradzieżową 4.
F

D
okręcić wstępnie pozostałe śruby za
pomocą samego klucza do odkręcania
śrub 1 .

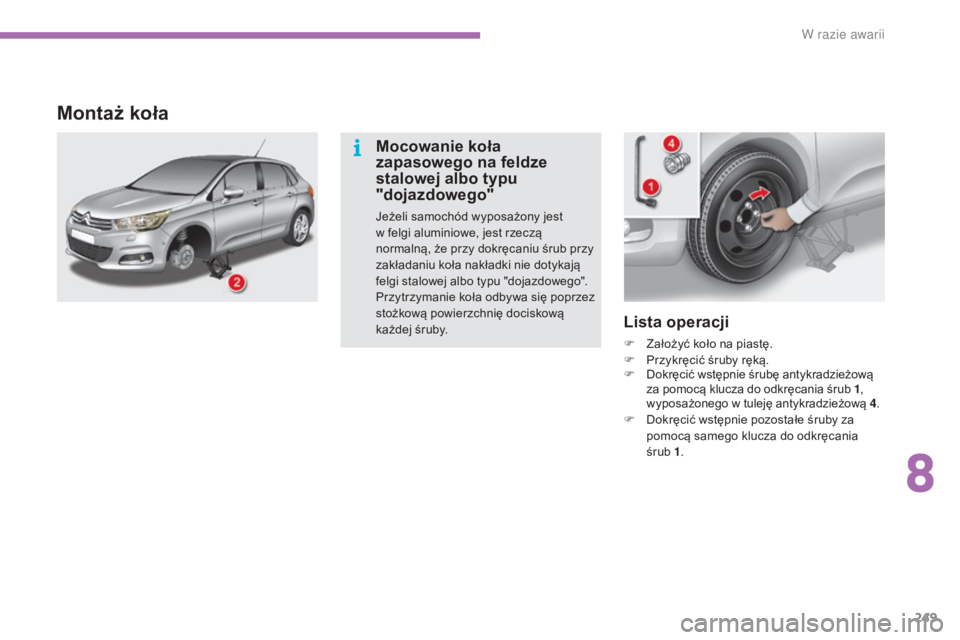

Montaż koła
Mocowanie koła
zapasowego na feldze
stalowej albo typu
"dojazdowego"
Jeżeli samochód wyposażony jest
w
felgi aluminiowe, jest rzeczÄ…
normalną, że przy dokręcaniu śrub przy
zakładaniu koła nakładki nie dotykają
felgi stalowej albo typu "dojazdowego".
Przytrzymanie koła odbywa się poprzez
stożkową powierzchnię dociskową
każdej śruby.
8
W razie awarii

250
C4-2_pl_Chap08_en-cas-de-panne_ed02-2015
F Zablokować śrubę antykradzieżową za pomocą klucza do odkręcania śrub 1 ,
wyposażonego w
tuleję antykradzieżową 4.
F

Z
ablokować pozostałe śruby za pomocą
samego klucza do odkręcania śrub 1 .
F

Z
ałożyć osłonę na każdą śrubę koła
(zależnie od wyposażenia).
F

S
chować narzędzia w skrzynce.
F
O
puścić samochód.
F
Z
łożyć podnośnik 2

i wyciągnąć spod
samochodu.
Po zmianie koła
Aby odpowiednio schować koło
w bagażniku, należy zdjąć najpier w
środkową nakładkę.
W przypadku stosowania koła
zapasowego typu "dojazdowego" nie
przekraczać prędkości 80
km/h.
Sprawdzić jak najszybciej dokręcenie
śrub i
ciśnienie koła zapasowego
w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Naprawić przebitą oponę i
jak
najszybciej ją założyć.
W razie awarii

251
C4-2_pl_Chap08_en-cas-de-panne_ed02-2015
Wymiana żarówki
Reflektory wyposażone są w szyby
z poliwęglanu pokryte lakierem
ochronnym:
F

n
ie należy ich czyścić suchą lub
ostrą ściereczką ani detergentem
czy rozpuszczalnikiem,
F

u
żywać gąbki i wody z mydłem lub
środka o
obojętnym pH,
F

w p
rzypadku mycia pod ciśnieniem,
aby usunąć trudne zabrudzenia,
nie należy zbyt długo kierować
strumienia wody na reflektory,
światła oraz ich oprawy, aby nie
uszkodzić lakieru oraz uszczelek.
Wymianę żarówek wykonujemy, gdy
reflektory są wyłączone od kilku minut
(ryzyko silnego poparzenia).
F

N
ie dotykać żarówki bezpośrednio
palcami: używać ściereczek
niepozostawiających włókien.
Aby nie uszkodzić reflektora, konieczne
jest stosowanie wyłącznie żarówek typu
a n t y - U V.
Wymieniać uszkodzoną żarówkę na
nowÄ… tego samego typu i
o takich

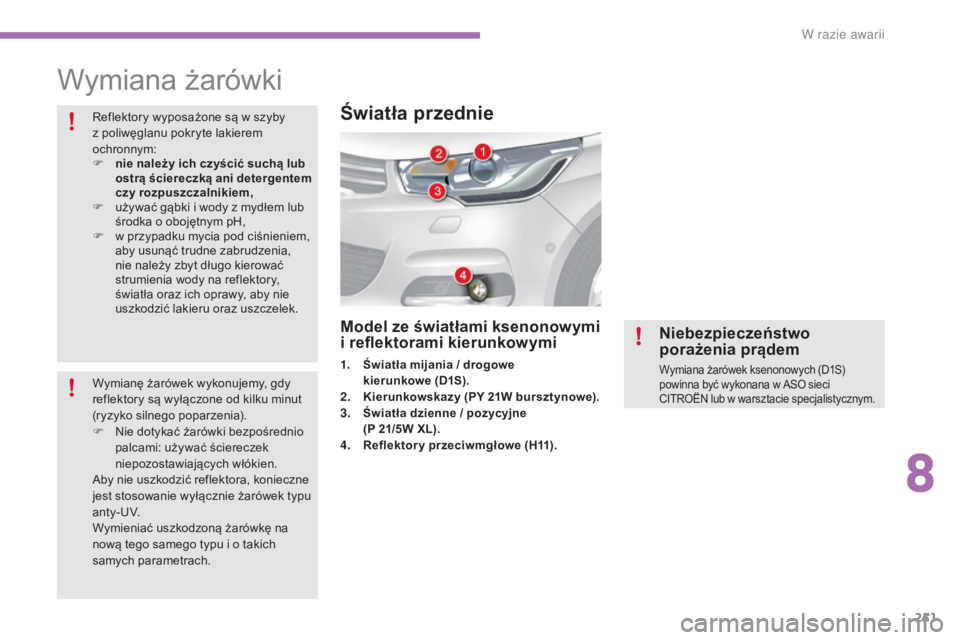

samych parametrach.Światła przednie
Model ze światłami ksenonowymi
i reflektorami kierunkowymi
1. Światła mijania / drogowe
kierunkowe (D1S).
2.
K

ierunkowskazy (PY 21W bursztynowe).
3.
Åš

wiatła dzienne / pozycyjne
(P 21/5W XL).
4.
R

eflektor y przeciwmgłowe (H11).
Niebezpieczeństwo
porażenia prądem
Wymiana żarówek ksenonowych (D1S)
powinna być wykonana w ASO sieci
CITROËN lub w
warsztacie specjalistycznym.
8
W razie awarii

252
C4-2_pl_Chap08_en-cas-de-panne_ed02-2015
F Wyjąć spojler, odczepiając go na poziomie trzech stopek oporowych.
F

O
dczepić linkę mechanizmu otwierania
maski silnika na poziomie dwóch
zamocowań.
F

P
rzesunąć linkę ku dołowi.
Po wymianie odnośnej żarówki pamiętać
o ponownym zamontowaniu wszystkich części
(linki i
spojlera).
W zależności od silnika i
tylko z lewej strony
należy najpier w wykonać poniższe operacje
w celu uzyskania dostępu do osłon ochronnych
lamp.

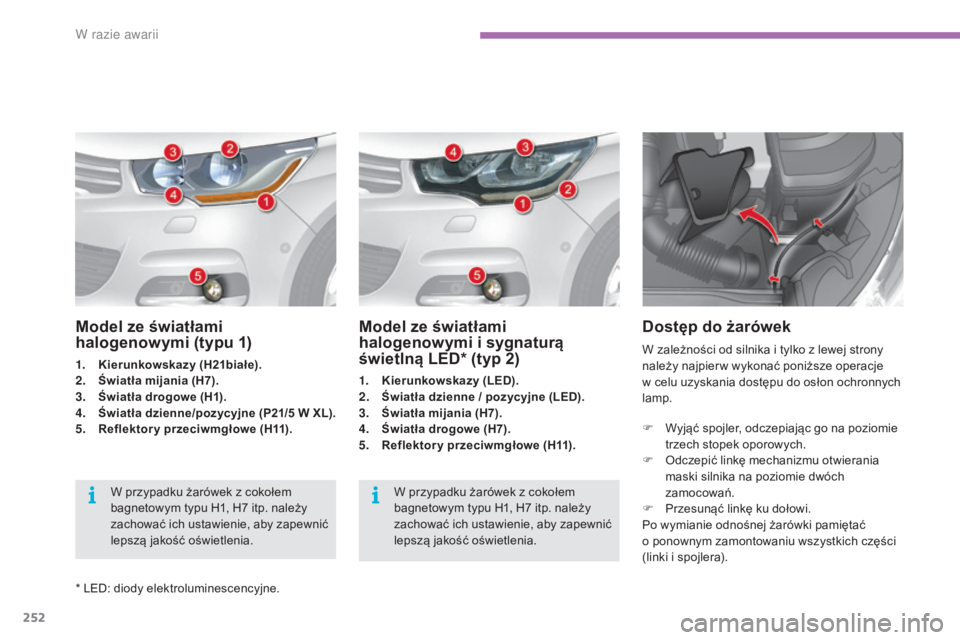

Dostęp do żarówek
Model ze światłami
halogenowymi i s
ygnaturÄ…
świetlną LED* (typ 2)
1. Kierunkowskazy (LED).
2. Åš
wiatła dzienne / pozycyjne (LED).
3.
Åš

wiatła mijania (H7).
4.
Åš

wiatła drogowe (H7).
5.
R

eflektor y przeciwmgłowe (H11).W przypadku żarówek z
cokołem
bagnetowym typu H1, H7
itp. należy
zachować ich ustawienie, aby zapewnić
lepszą jakość oświetlenia.
Model ze światłami
halogenowymi (typu 1)
1. Kierunkowskazy (H21białe).
2. Ś wiatła mijania (H7).
3.
Åš

wiatła drogowe (H1).
4.
Åš

wiatła dzienne/pozycyjne (P21/5
W
XL).
5.
R

eflektor y przeciwmgłowe (H11).W przypadku żarówek z
cokołem
bagnetowym typu H1, H7
itp. należy
zachować ich ustawienie, aby zapewnić
lepszą jakość oświetlenia.
* LED: diody elektroluminescencyjne.
W razie awarii

253
C4-2_pl_Chap08_en-cas-de-panne_ed02-2015

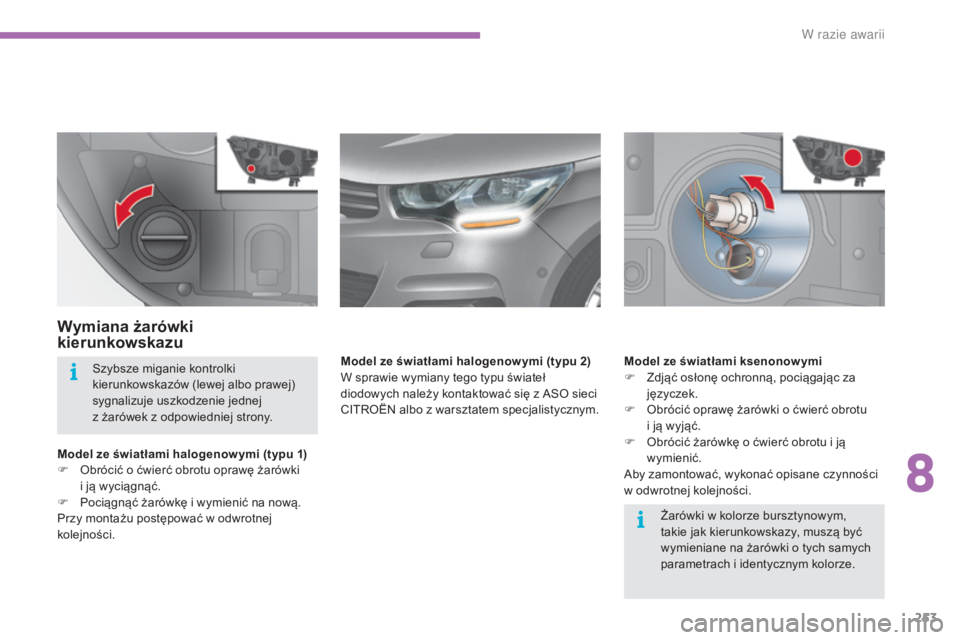

Wymiana żarówki
kierunkowskazu
Model ze światłami halogenow ymi (typu 1)
F O brócić o ćwierć obrotu oprawę żarówki
i
ją wyciągnąć.
F

P
ociągnąć żarówkę i wymienić na nową.
Przy montażu postępować w
odwrotnej
kolejności. Model ze światłami ksenonow ymi
F

Z
djąć osłonę ochronną, pociągając za
języczek.
F
O
brócić oprawę żarówki o ćwierć obrotu
i ją wyjąć.
F O brócić żarówkę o ćwierć obrotu i ją
wymienić.
Aby zamontować, wykonać opisane czynności
w
odwrotnej kolejności.Żarówki w
kolorze bursztynowym,
takie jak kierunkowskazy, muszą być
wymieniane na żarówki o
tych samych
parametrach i
identycznym kolorze.
Szybsze miganie kontrolki
kierunkowskazów (lewej albo prawej)
sygnalizuje uszkodzenie jednej
z żarówek z
odpowiedniej strony. Model ze światłami halogenow ymi (typu 2)
W sprawie wymiany tego typu świateł
diodowych należy kontaktować się z ASO sieci
CITROËN albo z warsztatem specjalistycznym.
8
W

254
C4-2_pl_Chap08_en-cas-de-panne_ed02-2015
Wymiana żarówek świateł
drogowych (w modelu ze
światłami halogenowymi typu 1)
F Zdjąć ochronną pokrywę, pociągając za języczek.
F

Od
łączyć złącze.
F

R
ozsunąć sprężyny, aby odblokować
żarówkę.
F

W
yciągnąć żarówkę i ją wymienić.
Przy montażu postępować w
odwrotnej
kolejności.

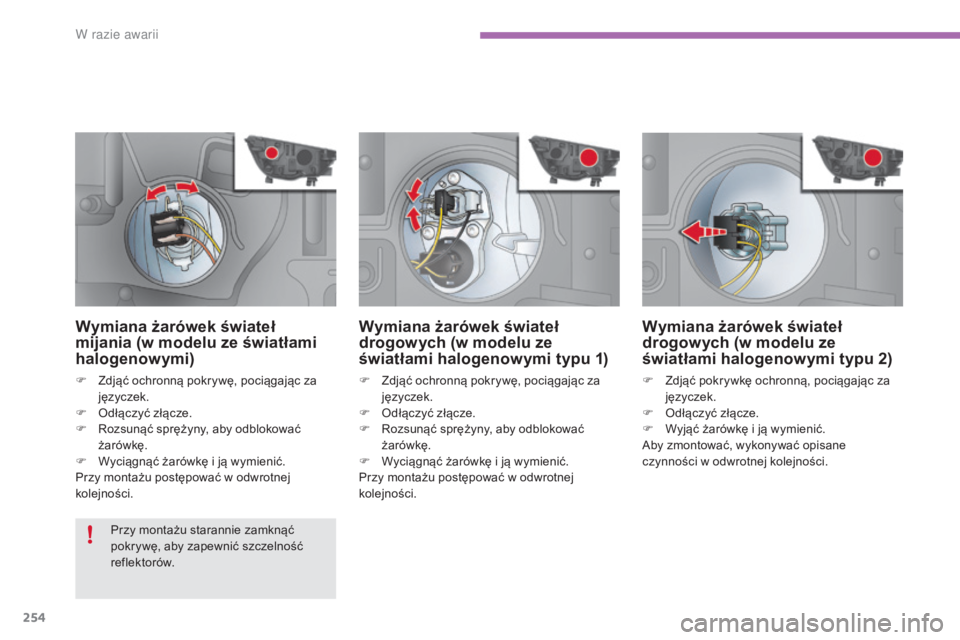

Wymiana żarówek świateł
drogowych (w modelu ze
światłami halogenowymi typu 2)
F Zdjąć pokrywkę ochronną, pociągając za języczek.
F

Od
łączyć złącze.
F

W
yjąć żarówkę i ją wymienić.
Aby zmontować, wykonywać opisane
czynności w
odwrotnej kolejności.
Wymiana żarówek świateł
mijania (w modelu ze światłami
halogenowymi)
F Zdjąć ochronną pokrywę, pociągając za języczek.
F

Od
łączyć złącze.
F

R
ozsunąć sprężyny, aby odblokować
żarówkę.
F

W
yciągnąć żarówkę i ją wymienić.
Przy montażu postępować w
odwrotnej
kolejności.
Przy montażu starannie zamknąć
pokrywę, aby zapewnić szczelność
reflektorów.
W

255
C4-2_pl_Chap08_en-cas-de-panne_ed02-2015
Wymiana żarówek świateł
dziennych/pozycyjnych (w modelu
ze światłami ksenonowymi albo
halogenowymi typu 1)
F Zdjąć pokrywę zabezpieczającą, pociągając za występ.
F

Od
łączyć złącze.
F

O
brócić o ćwierć obrotu oprawę żarówki
i ją wyjąć.
F

W
yciągnąć żarówkę i ją wymienić.
Przy montażu postępować w
odwrotnej
kolejności.
Wymiana żarówek świateł
dziennych/pozycyjnych (w modelu
ze światłami ksenonowymi albo
halogenowymi typu 2)
W sprawie wymiany tego typu świateł
z diodami elektroluminescencyjnymi
kontaktować się z
ASO sieci CITROËN albo
z
warsztatem specjalistycznym.
8
W

256
C4-2_pl_Chap08_en-cas-de-panne_ed02-2015
Wymiana żarówek reflektorów
przeciwmgłowych
F Włożyć płaski wkrętak w otwór nakładki
ozdobnej.
F
P

ociągnąć, używając wkrętaka jak dźwigni,
aby odczepić nakładkę ozdobną od
zderzaka (czujnik wspomagania parkowania
pozostaje przymocowany do nakładki).
F

W
ykręcić dwie śruby mocujące moduł
i wyjąć go z
gniazda.
F

O
dłączyć złącze oprawy żarówki.
F

O
brócić o ćwierć obrotu oprawę żarówki
i ją wyciągnąć.
F

W
yjąć i wymienić żarówkę.
Przy montażu postępować w
odwrotnej kolejności.
Informacje na temat wymiany żarówek można
uzyskać w
ASO sieci CITROËN lub
w warsztacie specjalistycznym.
Wymiana żarówek oświetlenia
bocznego
Aby wymienić ten rodzaj lamp diodowych,
skontaktować się z
ASO sieci CITROËN lub
z warsztatem specjalistycznym.
Wymiana kierunkowskazów
bocznych
F Wsunąć płaski wkrętak na środku kierunkowskazu między oprawę
a podstawÄ™ kierunkowskazu.
F

P
ochylić płaski wkrętak, aby wypiąć i zdjąć
kierunkowskaz.
F

O
dłączyć złącze kierunkowskazu.
Przy montażu postępować w
odwrotnej
kolejności.
Zamienne żarówki dostępne są w
ASO sieci
CITROËN lub w
warsztacie specjalistycznym.
W

257
C4-2_pl_Chap08_en-cas-de-panne_ed02-2015
Model ze światłami 3D (typ 2)
1. Światła stopu (P21W).
2. Światła pozycyjne (R10W).
3.
K

ierunkowskazy (PY21W bursztynowe) .
4.
Åš

wiatło przeciwmgłowe, lewa strona
(P21W ).
5.
Åš

wiatło cofania, prawa strona (P21W).

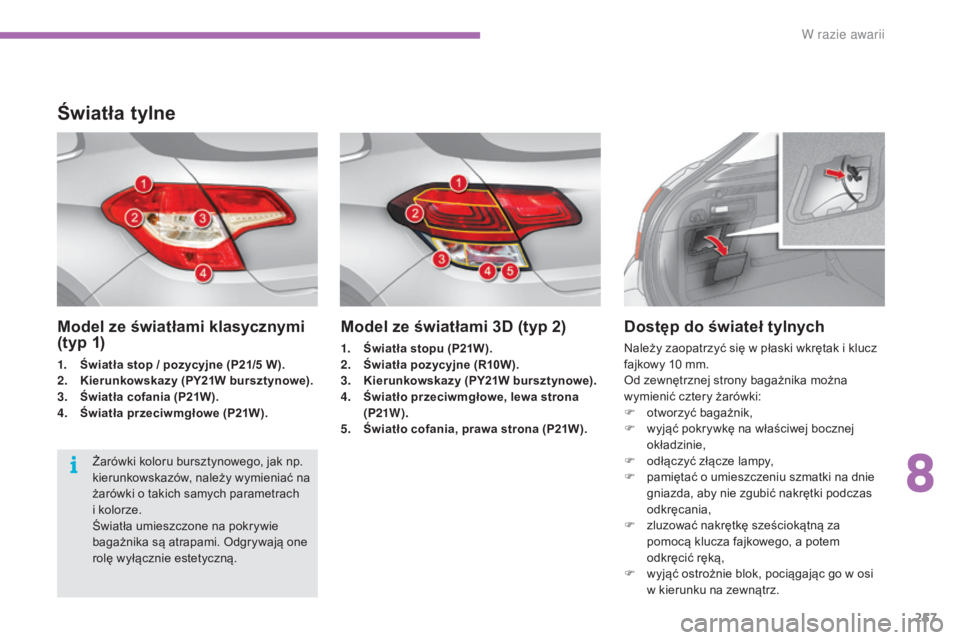

Dostęp do świateł tylnych
Żarówki koloru bursztynowego, jak np.
kierunkowskazów, należy wymieniać na
żarówki o takich samych parametrach
i
kolorze.
Światła umieszczone na pokrywie
bagażnika są atrapami. Odgrywają one
rolę wyłącznie estetyczną.
Światła tylne
Model ze światłami klasycznymi
(typ 1)
1. Światła stop / pozycyjne (P21/5 W).
2. K ierunkowskazy (PY21W bursztynowe).
3.
Åš

wiatła cofania (P21W).
4.
Åš

wiatła przeciwmgłowe (P21W). Należy zaopatrzyć się w
płaski wkrętak i klucz
fajkowy 10 mm.
Od zewnętrznej strony bagażnika można
wymienić cztery żarówki:
F

o
tworzyć bagażnik,
F

w
yjąć pokrywkę na właściwej bocznej
okładzinie,
F

o
dłączyć złącze lampy,
F

p
amiętać o umieszczeniu szmatki na dnie
gniazda, aby nie zgubić nakrętki podczas
odkręcania,
F

z
luzować nakrętkę sześciokątną za
pomocÄ… klucza fajkowego, a potem
odkręcić ręką,
F

w
yjąć ostrożnie blok, pociągając go w osi
w
kierunku na zewnÄ…trz.
8
W razie awarii

258
C4-2_pl_Chap08_en-cas-de-panne_ed02-2015
Po zdemontowaniu bloku wykonać opisane
czynności, aby wymienić przepaloną żarówkę:
F
o
dkręcić obydwa wkręty mocujące oprawę
żarówki,
F

r
ozsunąć cztery zaczepy i wyciągnąć
oprawę żarówek,
F

o
brócić o ćwierć obrotu żarówkę i ją
wymienić.

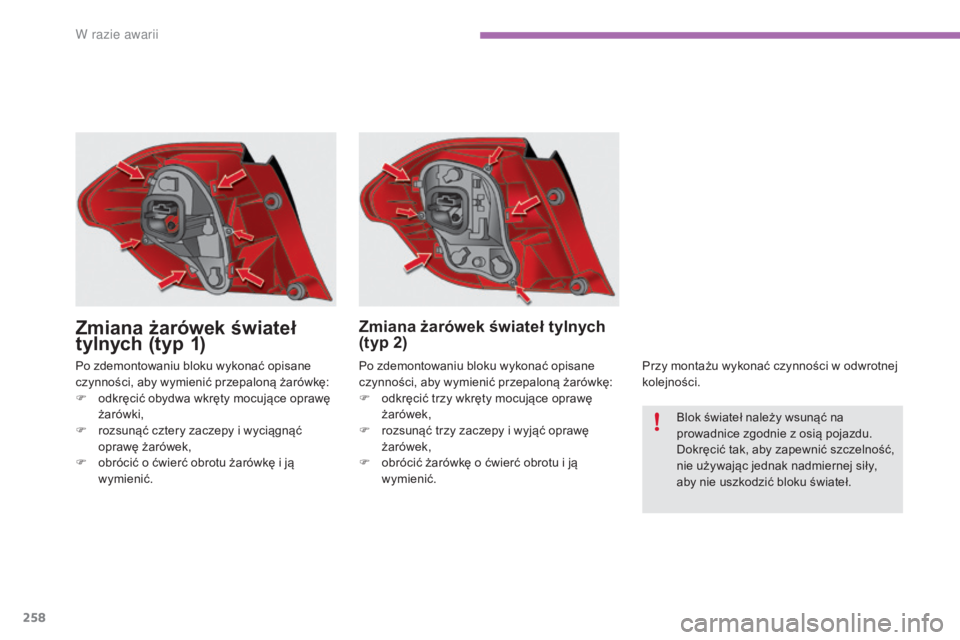

Zmiana żarówek świateł
tylnych (typ 1)
Po zdemontowaniu bloku wykonać opisane
czynności, aby wymienić przepaloną żarówkę:
F

o
dkręcić trzy wkręty mocujące oprawę
żarówek,
F

r
ozsunąć trzy zaczepy i wyjąć oprawę
żarówek,
F

o
brócić żarówkę o ćwierć obrotu i ją
wymienić. Przy montażu wykonać czynności w
odwrotnej
kolejności.
Zmiana żarówek świateł tylnych
(typ 2)
Blok świateł należy wsunąć na
prowadnice zgodnie z osiÄ… pojazdu.
Dokręcić tak, aby zapewnić szczelność,
nie używając jednak nadmiernej siły,
aby nie uszkodzić bloku świateł.
