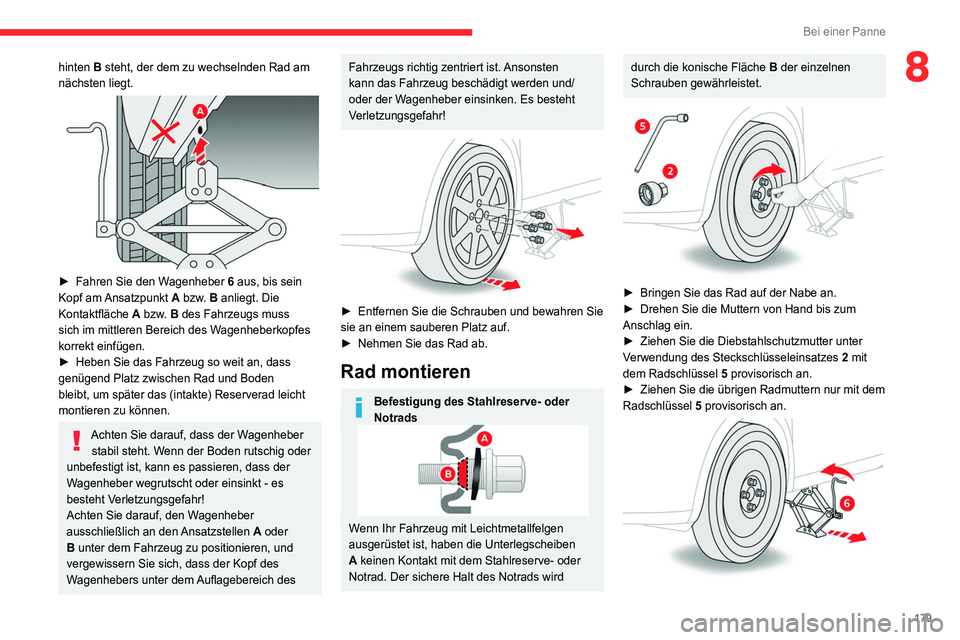

Page 181 of 244

179
Bei einer Panne
8hinten B steht, der dem zu wechselnden Rad am
nächsten liegt.
► Fahren Sie den Wagenheber 6 aus, bis sein
Kopf am Ansatzpunkt A bzw. B anliegt. Die
Kontaktfläche A bzw. B des Fahrzeugs muss
sich im mittleren Bereich des Wagenheberkopfes
korrekt einfügen.
►
Heben Sie das Fahrzeug so weit an, dass
genügend Platz zwischen Rad und Boden
bleibt, um später das (intakte) Reserverad leicht
montieren zu können.
Achten Sie darauf, dass der Wagenheber stabil steht. Wenn der Boden rutschig oder
unbefestigt ist, kann es passieren, dass der
Wagenheber wegrutscht oder einsinkt - es
besteht Verletzungsgefahr!
Achten Sie darauf, den Wagenheber
ausschließlich an den Ansatzstellen A oder
B unter dem Fahrzeug zu positionieren, und
vergewissern Sie sich, dass der Kopf des
Wagenhebers unter dem Auflagebereich des
Fahrzeugs richtig zentriert ist. Ansonsten
kann das Fahrzeug beschädigt werden und/
oder der Wagenheber einsinken. Es besteht
Verletzungsgefahr!
► Entfernen Sie die Schrauben und bewahren Sie
sie an einem sauberen Platz auf.
►
Nehmen Sie das Rad ab.
Rad montieren
Befestigung des Stahlreserve- oder
Notrads
Wenn Ihr Fahrzeug mit Leichtmetallfelgen
ausgerüstet ist, haben die Unterlegscheiben
A keinen Kontakt mit dem Stahlreserve- oder
Notrad. Der sichere Halt des Notrads wird
durch die konische Fläche B der einzelnen
Schrauben gewährleistet.
► Bringen Sie das Rad auf der Nabe an.
► Drehen Sie die Muttern von Hand bis zum
Anschlag ein.
►
Ziehen Sie die Diebstahlschutzmutter unter
V
erwendung des Steckschlüsseleinsatzes 2 mit
dem Radschlüssel 5 provisorisch an.
►
Ziehen Sie die übrigen Radmuttern nur mit dem
Radschlüssel
5 provisorisch an.
Page 182 of 244

180
Bei einer Panne
Damit die Scheinwerfer nicht beschädigt
werden, ist es wichtig, dass nur Glühlampen mit
UV-Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften. Ersetzen Sie
die Glühlampen immer paarweise, um eine
ungleichmäßige Ausleuchtung zu vermeiden.
Wiedereinbau der Leuchteneinheiten
Gehen Sie beim Wiedereinbau in
umgekehrter Reihenfolge vor.
LED-Scheinwerfer und
-Leuchten
Je nach Ausführung, handelt es sich um folgende
Typen von Scheinwerfern / Leuchten:
– „LED“-Scheinwerfer
– Nebelscheinwerfer
– Tagfahrlicht/Standlicht
– Zusätzliche Fahrtrichtungsanzeiger
– Seitenleuchten
– Dritte Bremsleuchte
– Kennzeichenleuchten
Zum Austausch dieses Glühlampentyps,
wenden Sie sich an das CITROËN-
Händlernetz oder an eine qualifizierte
Fachwerkstatt.
Berühren Sie die LED-Glühlampen nicht. Es
besteht Stromschlaggefahr!

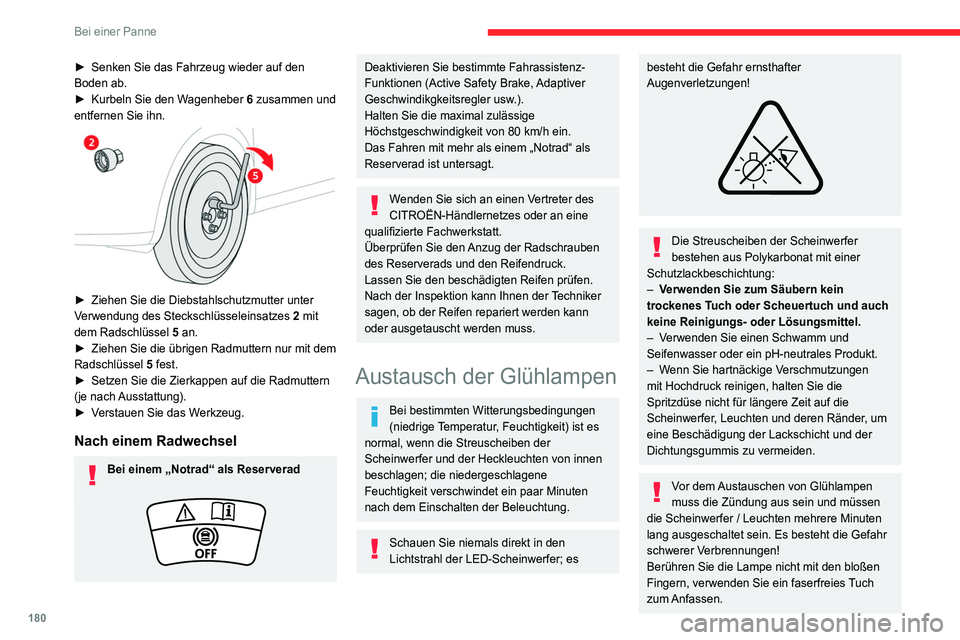

► Senken Sie das Fahrzeug wieder auf den
Boden ab.
►
Kurbeln Sie den W
agenheber 6 zusammen und
entfernen Sie ihn.
► Ziehen Sie die Diebstahlschutzmutter unter
V erwendung des Steckschlüsseleinsatzes 2 mit
dem Radschlüssel 5
an.
►
Ziehen Sie die übrigen Radmuttern nur mit dem
Radschlüssel
5 fest.
►
Setzen Sie die Zierkappen auf die Radmuttern
(je
nach Ausstattung).
►
V
erstauen Sie das Werkzeug.
Nach einem Radwechsel
Bei einem „Notrad“ als Reserverad
Deaktivieren Sie bestimmte Fahrassistenz-
Funktionen (Active Safety Brake, Adaptiver
Geschwindikgkeitsregler usw.).
Halten Sie die maximal zulässige
Höchstgeschwindigkeit von 80
km/h ein.
Das Fahren mit mehr als einem „Notrad“ als
Reserverad ist untersagt.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Überprüfen Sie den Anzug der Radschrauben
des Reserverads und den Reifendruck.
Lassen Sie den beschädigten Reifen prüfen.
Nach der Inspektion kann Ihnen der Techniker
sagen, ob der Reifen repariert werden kann
oder ausgetauscht werden muss.
Austausch der Glühlampen
Bei bestimmten Witterungsbedingungen
(niedrige Temperatur, Feuchtigkeit) ist es
normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von innen
beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung.
Schauen Sie niemals direkt in den
Lichtstrahl der LED-Scheinwerfer; es
besteht die Gefahr ernsthafter
Augenverletzungen!
Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
–
V
erwenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch und auch
keine Reinigungs- oder Lösungsmittel.
–
V
erwenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales Produkt.
–
W
enn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf die
Scheinwerfer, Leuchten und deren Ränder, um
eine Beschädigung der Lackschicht und der
Dichtungsgummis zu vermeiden.
Vor dem Austauschen von Glühlampen
muss die Zündung aus sein und müssen
die Scheinwerfer / Leuchten mehrere Minuten
lang ausgeschaltet sein. Es besteht die Gefahr
schwerer Verbrennungen!
Berühren Sie die Lampe nicht mit den bloßen
Fingern, verwenden Sie ein faserfreies Tuch
zum Anfassen.
Page 183 of 244

181
Bei einer Panne
8Damit die Scheinwerfer nicht beschädigt
werden, ist es wichtig, dass nur Glühlampen mit
UV-Filter verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften. Ersetzen Sie
die Glühlampen immer paarweise, um eine
ungleichmäßige Ausleuchtung zu vermeiden.
Wiedereinbau der Leuchteneinheiten
Gehen Sie beim Wiedereinbau in
umgekehrter Reihenfolge vor.
LED-Scheinwerfer und
-Leuchten
Je nach Ausführung, handelt es sich um folgende
Typen von Scheinwerfern / Leuchten:
–
„LED“-Scheinwerfer
–
Nebelscheinwerfer
–
Tagfahrlicht/Standlicht
–
Zusätzliche Fahrtrichtungsanzeiger
–
Seitenleuchten
–
Dritte Bremsleuchte
–
Kennzeichenleuchten
Zum Austausch dieses Glühlampentyps,
wenden Sie sich an das CITROËN-
Händlernetz oder an eine qualifizierte
Fachwerkstatt.
Berühren Sie die LED-Glühlampen nicht. Es
besteht Stromschlaggefahr!

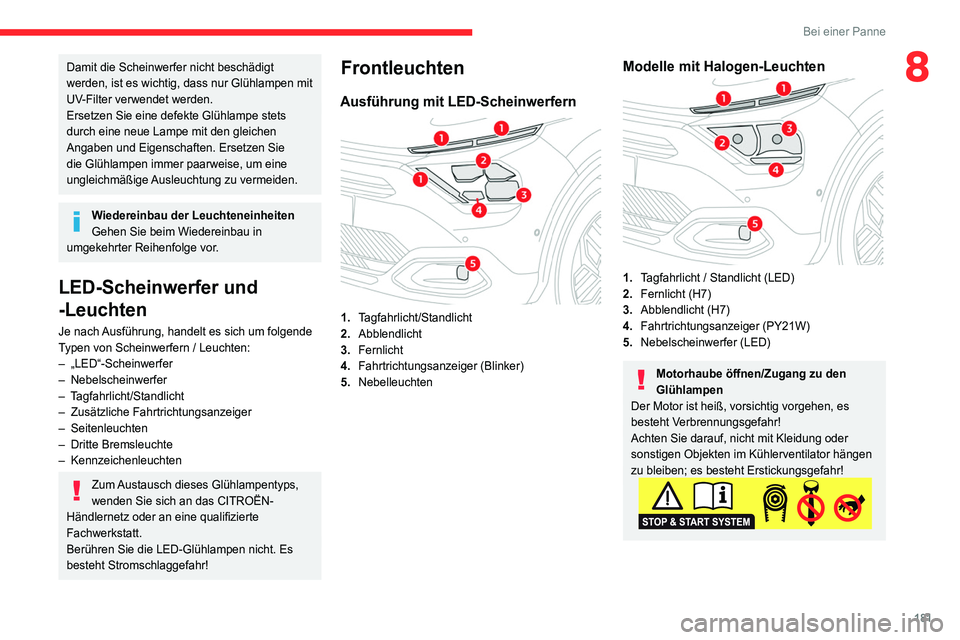

Frontleuchten
Ausführung mit LED-Scheinwerfern
1. Tagfahrlicht/Standlicht
2. Abblendlicht
3. Fernlicht
4. Fahrtrichtungsanzeiger (Blinker)
5. Nebelleuchten
Modelle mit Halogen-Leuchten
1.Tagfahrlicht / Standlicht (LED)
2. Fernlicht (H7)
3. Abblendlicht (H7)
4. Fahrtrichtungsanzeiger (PY21W)
5. Nebelscheinwerfer (LED)
Motorhaube öffnen/Zugang zu den
Glühlampen
Der Motor ist heiß, vorsichtig vorgehen, es
besteht Verbrennungsgefahr!
Achten Sie darauf, nicht mit Kleidung oder
sonstigen Objekten im Kühlerventilator hängen
zu bleiben; es besteht Erstickungsgefahr!
Page 184 of 244

182
Bei einer Panne

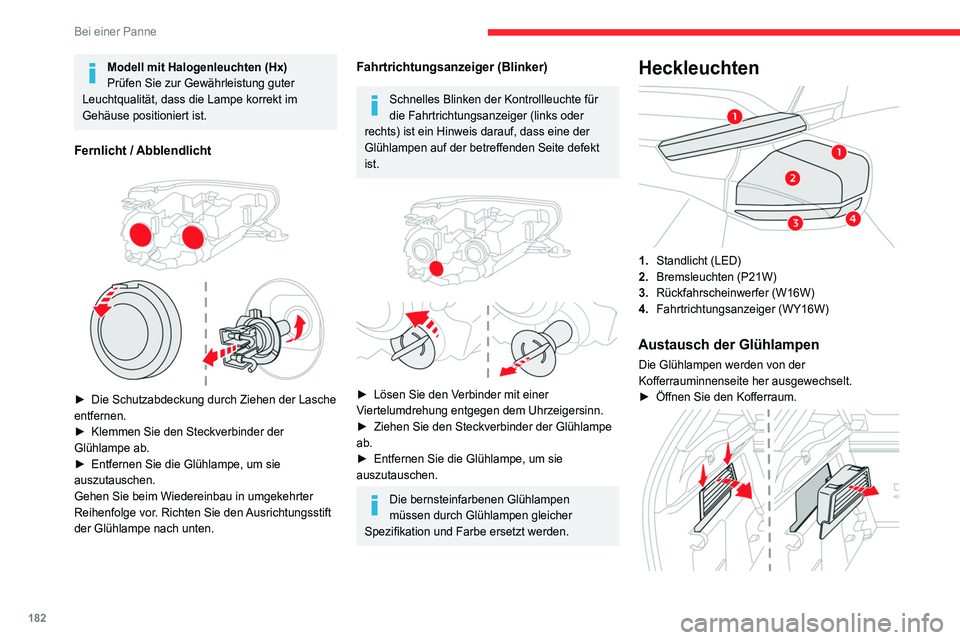

Modell mit Halogenleuchten (Hx)
Prüfen Sie zur Gewährleistung guter
Leuchtqualität, dass die Lampe korrekt im
Gehäuse positioniert ist.
Fernlicht / Abblendlicht
► Die Schutzabdeckung durch Ziehen der Lasche
entfernen.
►
Klemmen Sie den Steckverbinder der
Glühlampe ab.
►
Entfernen Sie die Glühlampe, um sie
auszutauschen.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor
. Richten Sie den Ausrichtungsstift
der Glühlampe nach unten.
Fahrtrichtungsanzeiger (Blinker)
Schnelles Blinken der Kontrollleuchte für
die Fahrtrichtungsanzeiger (links oder
rechts) ist ein Hinweis darauf, dass eine der
Glühlampen auf der betreffenden Seite defekt
ist.
► Lösen Sie den V erbinder mit einer
Viertelumdrehung entgegen dem Uhrzeigersinn.
►
Ziehen Sie den Steckverbinder der Glühlampe
ab.
►
Entfernen Sie die Glühlampe, um sie
auszutauschen.
Die bernsteinfarbenen Glühlampen
müssen durch Glühlampen gleicher
Spezifikation und Farbe ersetzt werden.
Heckleuchten
1. Standlicht (LED)
2. Bremsleuchten (P21W)
3. Rückfahrscheinwerfer (W16W)
4. Fahrtrichtungsanzeiger (WY16W)
Austausch der Glühlampen
Die Glühlampen werden von der
Kofferrauminnenseite her ausgewechselt.
►
Öffnen Sie den Kofferraum.
Page 185 of 244

183
Bei einer Panne

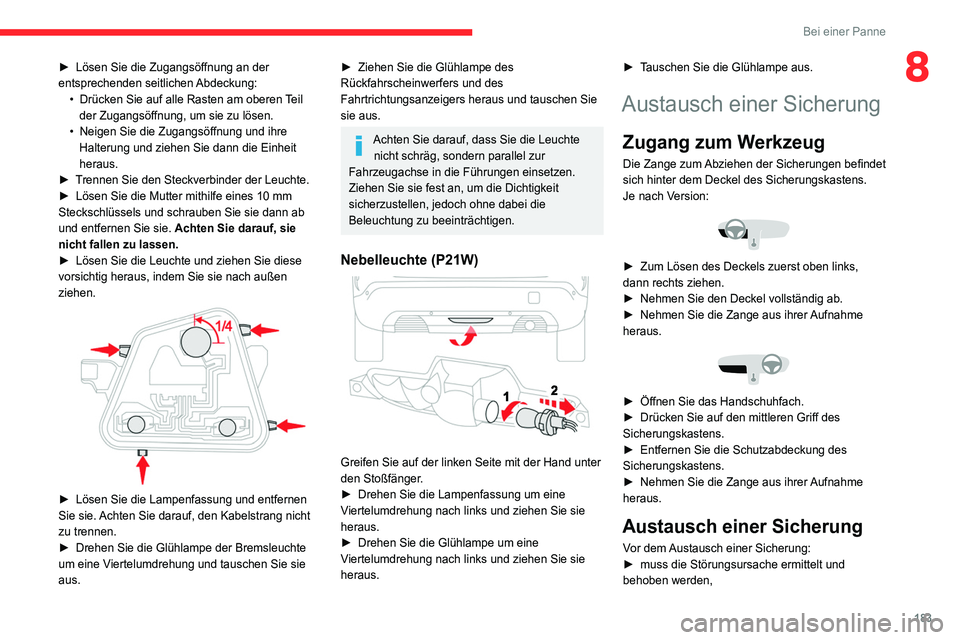

8► Lösen Sie die Zugangsöffnung an der
entsprechenden seitlichen Abdeckung:
•
Drücken Sie auf alle Rasten am oberen
Teil
der Zugangsöffnung, um sie zu lösen.
•
Neigen Sie die Zugangsöffnung und ihre
Halterung und ziehen Sie dann die Einheit
heraus.
►
T
rennen Sie den Steckverbinder der Leuchte.
►
Lösen Sie die Mutter mithilfe eines 10
mm
Steckschlüssels und schrauben Sie sie dann ab
und entfernen Sie sie. Achten Sie darauf, sie
nicht fallen zu lassen.
►
Lösen Sie die Leuchte und ziehen Sie diese
vorsichtig heraus, indem Sie sie nach außen
ziehen.
► Lösen Sie die Lampenfassung und entfernen
Sie sie. Achten Sie darauf, den Kabelstrang nicht
zu trennen.
►
Drehen Sie die Glühlampe der Bremsleuchte
um eine V
iertelumdrehung und tauschen Sie sie
aus.
► Ziehen Sie die Glühlampe des
Rückfahrscheinwerfers und des
Fahrtrichtungsanzeigers heraus und tauschen Sie
sie aus.
Achten Sie darauf, dass Sie die Leuchte nicht schräg, sondern parallel zur
Fahrzeugachse in die Führungen einsetzen.
Ziehen Sie sie fest an, um die Dichtigkeit
sicherzustellen, jedoch ohne dabei die
Beleuchtung zu beeinträchtigen.
Nebelleuchte (P21W)
Greifen Sie auf der linken Seite mit der Hand unter
den Stoßfänger.
►
Drehen Sie die Lampenfassung um eine
V
iertelumdrehung nach links und ziehen Sie sie
heraus.
►
Drehen Sie die Glühlampe um eine
V
iertelumdrehung nach links und ziehen Sie sie
heraus. ►
T
auschen Sie die Glühlampe aus.
Austausch einer Sicherung
Zugang zum Werkzeug
Die Zange zum Abziehen der Sicherungen befindet
sich hinter dem Deckel des Sicherungskastens.
Je nach Version:
► Zum Lösen des Deckels zuerst oben links,
dann rechts ziehen.
►
Nehmen Sie den Deckel vollständig ab.
►
Nehmen Sie die Zange aus ihrer
Aufnahme
heraus.
► Öffnen Sie das Handschuhfach.
► Drücken Sie auf den mittleren Griff des
Sicherungskastens.
►
Entfernen Sie die Schutzabdeckung des
Sicherungskastens.
►
Nehmen Sie die Zange aus ihrer
Aufnahme
heraus.
Austausch einer Sicherung
Vor dem Austausch einer Sicherung:
► muss die Störungsursache ermittelt und
behoben werden,
Page 186 of 244

184
Bei einer Panne

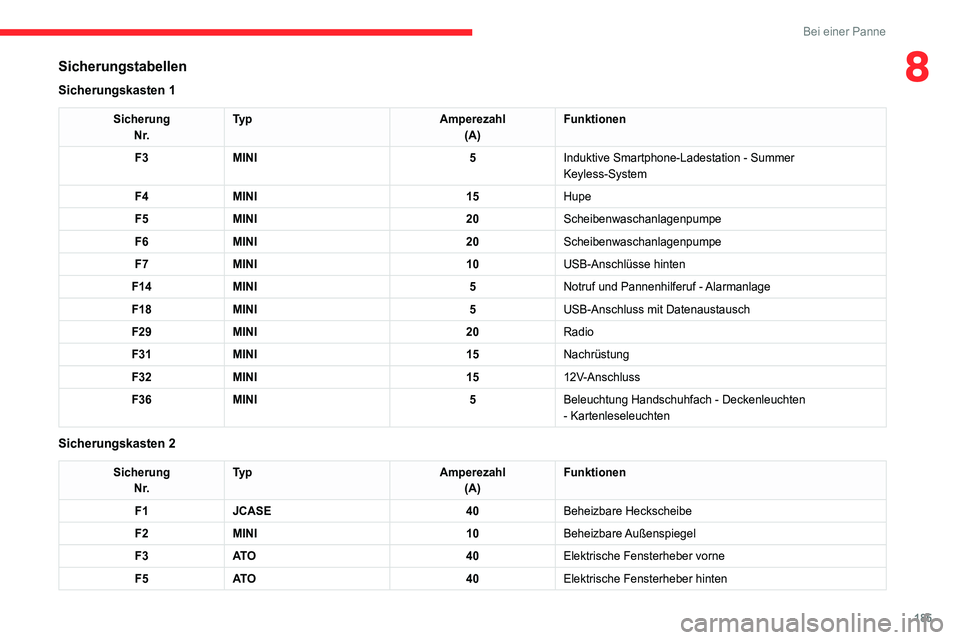

Sicherungstabellen
Sicherungskasten 1
SicherungN r. Ty p
Amperezahl
(A) Funktionen
F3 MINI 5Induktive Smartphone-Ladestation - Summer
Keyless-System
F4 MINI 15Hupe
F5 MINI 20Scheibenwaschanlagenpumpe
F6 MINI 20Scheibenwaschanlagenpumpe
F7 MINI 10USB-Anschlüsse hinten
F14 MINI 5Notruf und Pannenhilferuf - Alarmanlage
F18 MINI 5USB-Anschluss mit Datenaustausch
F29 MINI 20Radio
F31 MINI 15Nachrüstung
F32 MINI 1512V-Anschluss
F36 MINI 5Beleuchtung Handschuhfach - Deckenleuchten
- Kartenleseleuchten
Sicherungskasten 2
Sicherung
N r. Ty p
Amperezahl
(A) Funktionen
F1 JCASE 40Beheizbare Heckscheibe
F2 MINI 10Beheizbare Außenspiegel
F3 AT O 40Elektrische Fensterheber vorne
F5 AT O 40Elektrische Fensterheber hinten
► müssen alle elektrischen V erbraucher
ausgeschaltet werden,
►
muss das Fahrzeug gegen W
egrollen gesichert
und die Zündung ausgeschaltet werden,
►
müssen zur Identifizierung der defekten
Sicherung die aktuellen Zuordnungstabellen und
Schaltpläne zurate gezogen werden.
Beim
Austausch einer Sicherung sind folgende
Hinweise unbedingt zu beachten:
►
Benutzen Sie die Spezialzange, um die
Sicherung abzuziehen, und überprüfen Sie den
Zustand des Sicherungsdrahts.
►
Ersetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke (gleicher
Farbe); eine abweichende Stärke kann zu
Funktionsstörungen führen. Es besteht
Brandgefahr!
Sollte der Defekt kurze Zeit nach dem
Austausch
einer Sicherung erneut auftreten, lassen Sie
die elektrische Anlage von einem Vertreter des
CITROËN-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Vollständige Zuordnungstabellen für die
Sicherungen und die entsprechenden
Schaltpläne
Weitere Informationen erhalten Sie bei einem
Vertreter des CITROËN-Händlernetzes oder bei
einer qualifizierten Fachwerkstatt.
Der Austausch einer nicht in den
Zuordnungstabellen aufgelisteten
Sicherung kann zu schwerwiegenden
Funktionsstörungen am Fahrzeug führen.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
In Ordnung
Defekt
Zange
Einbau von elektrischem Zubehör
Die elektrische Anlage des Fahrzeugs
wurde so konzipiert, dass sie mit der
elektrischen Serien- oder Sonderausstattung
störungsfrei funktioniert.
Bitte wenden Sie sich an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, bevor Sie andere
elektrische Zubehörteile oder Ausstattungen
einbauen.
CITROËN übernimmt keine Verantwortung
für durch die Reparatur des Fahrzeugs
entstandene Kosten oder für die Behebung von
Störungen, die durch die Installation von
Zubehör verursacht wurden, das nicht von
CITROËN mitgeliefert bzw. empfohlen wurde
und das nicht in Übereinstimmung mit den
Empfehlungen installiert wurde, insbesondere
wenn der Gesamtstromverbrauch aller
zusätzlich angeschlossenen
Ausrüstungsgegenstände 10 Milliampere
übersteigt.
Sicherungen im
Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil
des Armaturenbretts (auf der linken Seite).
Um an die Sicherungen zu gelangen, befolgen
Sie dasselbe Verfahren wie beim Zugriff auf das
Werkzeug zum Austauschen der Sicherungen
beschrieben.
Page 187 of 244

185
Bei einer Panne
8Sicherungstabellen
Sicherungskasten 1
SicherungN r. Ty p
Amperezahl
(A) Funktionen
F3 MINI 5Induktive Smartphone-Ladestation - Summer
Keyless-System
F4 MINI 15Hupe
F5 MINI 20Scheibenwaschanlagenpumpe
F6 MINI 20Scheibenwaschanlagenpumpe
F7 MINI 10USB-Anschlüsse hinten
F14 MINI 5Notruf und Pannenhilferuf - Alarmanlage
F18 MINI 5USB-Anschluss mit Datenaustausch
F29 MINI 20Radio
F31 MINI 15Nachrüstung
F32 MINI 1512V-Anschluss
F36 MINI 5Beleuchtung Handschuhfach - Deckenleuchten
- Kartenleseleuchten
Sicherungskasten 2
Sicherung
N r. Ty p
Amperezahl
(A) Funktionen
F1 JCASE 40Beheizbare Heckscheibe
F2 MINI 10Beheizbare Außenspiegel
F3 AT O 40Elektrische Fensterheber vorne
F5 AT O 40Elektrische Fensterheber hinten
Page 188 of 244

186
Bei einer Panne
12V-Batterie /
Zusatzbatterie
Anleitung zum Starten des Motors mit einer anderen Batterie oder zum Aufladen einer
entladenen Batterie.
Bleihaltige Starterbatterien
Diese Batterien enthalten schädliche
Substanzen (Schwefelsäure und Blei).
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie verbrauchte Batterien an einer dafür
vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor
Sie mit den Arbeiten an der Batterie
beginnen.
Arbeiten an der Batterie müssen in einem
gut belüfteten Bereich in großem Abstand
von offenem Feuer oder Funkenquellen
erfolgen, um Explosions- und Brandgefahr
auszuschließen.
Waschen Sie sich nach Abschluss der Arbeiten
die Hände.

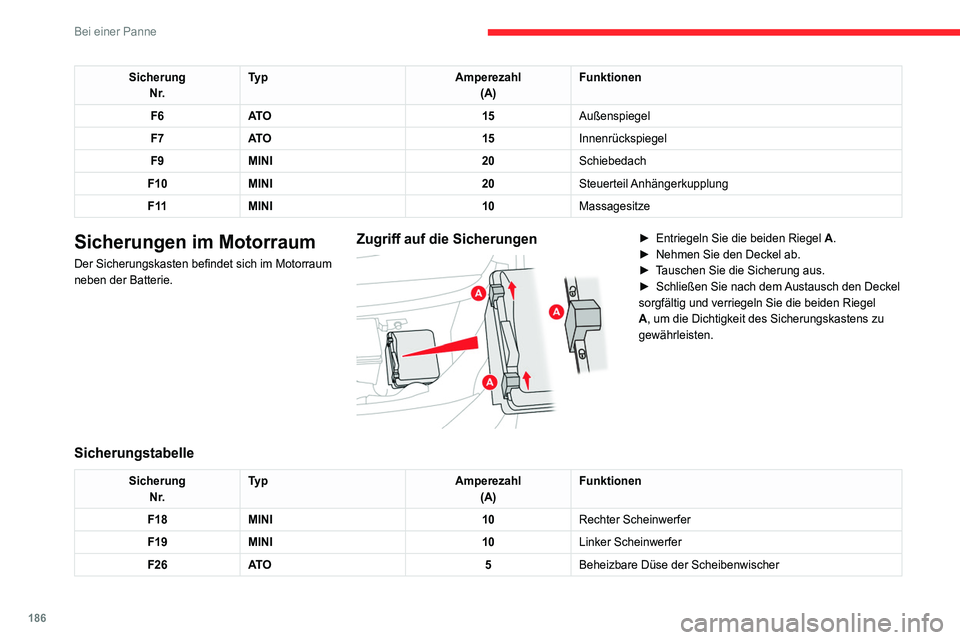

Sicherung N r. Ty p
Amperezahl
(A) Funktionen
F6 AT O 15Außenspiegel
F7 AT O 15Innenrückspiegel
F9 MINI 20Schiebedach
F10 MINI 20Steuerteil Anhängerkupplung
F 11 MINI 10Massagesitze
Sicherungen im Motorraum
Der Sicherungskasten befindet sich im Motorraum
neben der Batterie.
Zugriff auf die Sicherungen
► Entriegeln Sie die beiden Riegel A.
► Nehmen Sie den Deckel ab.
►
T
auschen Sie die Sicherung aus.
►
Schließen Sie nach dem
Austausch den Deckel
sorgfältig und verriegeln Sie die beiden Riegel
A, um die Dichtigkeit des Sicherungskastens zu
gewährleisten.
Sicherungstabelle
Sicherung N r. Ty p
Amperezahl
(A) Funktionen
F18 MINI 10Rechter Scheinwerfer
F19 MINI 10Linker Scheinwerfer
F26 AT O 5Beheizbare Düse der Scheibenwischer
Page 189 of 244

187
Bei einer Panne

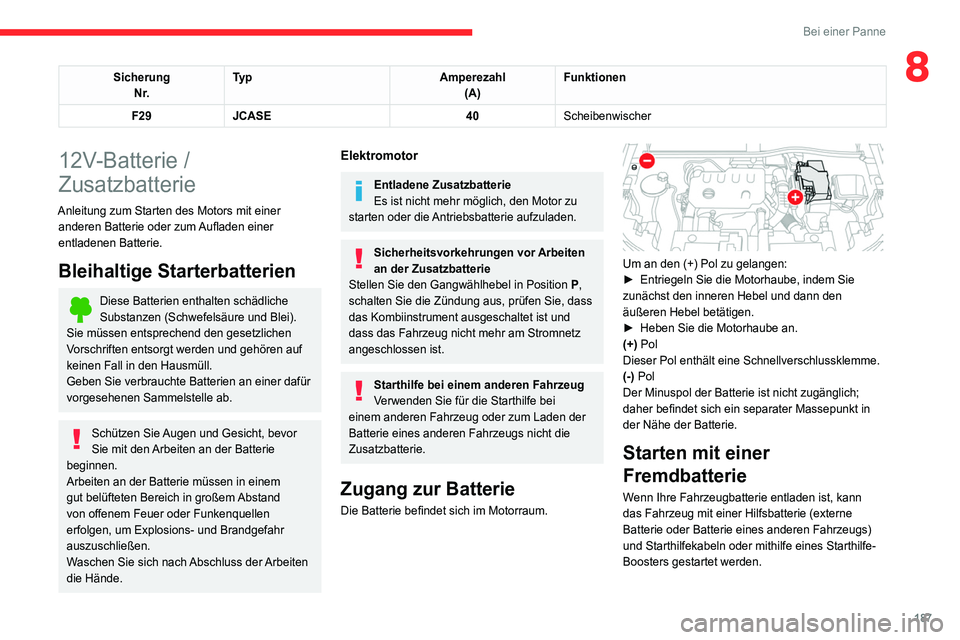

8SicherungN r. Ty p
Amperezahl
(A) Funktionen
F29 JCASE 40Scheibenwischer
12V-Batterie /
Zusatzbatterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen einer
entladenen Batterie.
Bleihaltige Starterbatterien
Diese Batterien enthalten schädliche
Substanzen (Schwefelsäure und Blei).
Sie müssen entsprechend den gesetzlichen
Vorschriften entsorgt werden und gehören auf
keinen Fall in den Hausmüll.
Geben Sie verbrauchte Batterien an einer dafür
vorgesehenen Sammelstelle ab.
Schützen Sie Augen und Gesicht, bevor
Sie mit den Arbeiten an der Batterie
beginnen.
Arbeiten an der Batterie müssen in einem
gut belüfteten Bereich in großem Abstand
von offenem Feuer oder Funkenquellen
erfolgen, um Explosions- und Brandgefahr
auszuschließen.
Waschen Sie sich nach Abschluss der Arbeiten
die Hände.
Elektromotor
Entladene Zusatzbatterie
Es ist nicht mehr möglich, den Motor zu
starten oder die Antriebsbatterie aufzuladen.
Sicherheitsvorkehrungen vor Arbeiten
an der Zusatzbatterie
Stellen Sie den Gangwählhebel in Position
P,
schalten Sie die Zündung aus, prüfen Sie, dass
das Kombiinstrument ausgeschaltet ist und
dass das Fahrzeug nicht mehr am Stromnetz
angeschlossen ist.
Starthilfe bei einem anderen Fahrzeug
Verwenden Sie für die Starthilfe bei
einem anderen Fahrzeug oder zum Laden der
Batterie eines anderen Fahrzeugs nicht die
Zusatzbatterie.
Zugang zur Batterie
Die Batterie befindet sich im Motorraum.
Um an den (+) Pol zu gelangen:
► Entriegeln Sie die Motorhaube, indem Sie
zunächst den inneren Hebel und dann den
äußeren Hebel betätigen.
►
Heben Sie die Motorhaube an.
(+)
Pol
Dieser Pol enthält eine Schnellverschlussklemme.
(-) Pol
Der Minuspol der Batterie ist nicht zugänglich;
daher befindet sich ein separater Massepunkt in
der Nähe der Batterie.
Starten mit einer
Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist, kann
das Fahrzeug mit einer Hilfsbatterie (externe
Batterie oder Batterie eines anderen Fahrzeugs)
und Starthilfekabeln oder mithilfe eines Starthilfe-
Boosters gestartet werden.
Page 190 of 244

188
Bei einer Panne

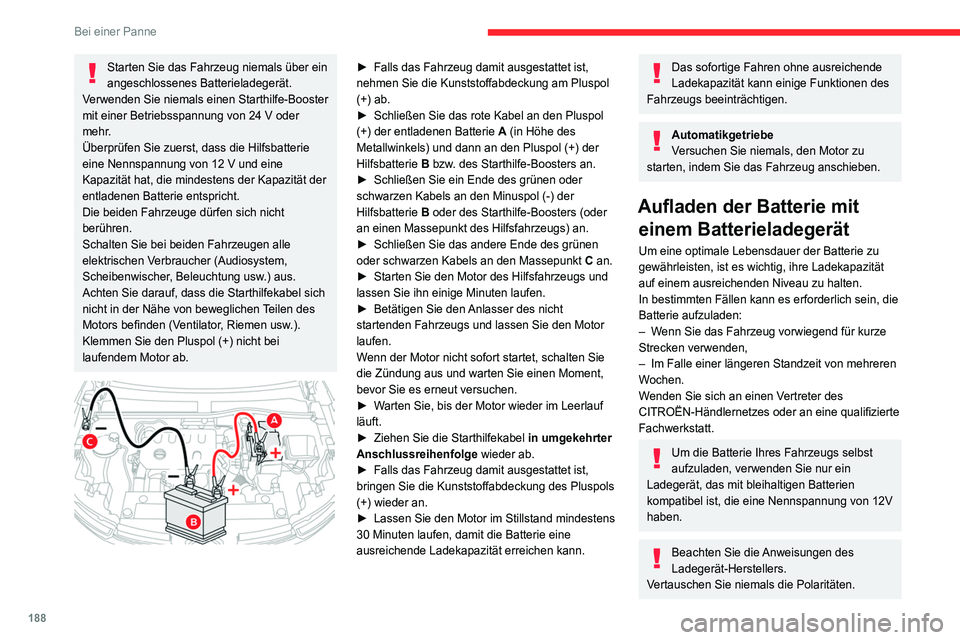

Starten Sie das Fahrzeug niemals über ein
angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-Booster
mit einer Betriebsspannung von 24
V oder
mehr.
Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12
V und eine
Kapazität hat, die mindestens der Kapazität der
entladenen Batterie entspricht.
Die beiden Fahrzeuge dürfen sich nicht
berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung usw.) aus.
Achten Sie darauf, dass die Starthilfekabel sich
nicht in der Nähe von beweglichen Teilen des
Motors befinden (Ventilator, Riemen usw.).
Klemmen Sie den Pluspol (+) nicht bei
laufendem Motor ab.
► Falls das Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am Pluspol
(+) ab.
►
Schließen Sie das rote Kabel an den Pluspol
(+) der entladenen Batterie
A (in Höhe des
Metallwinkels) und dann an den Pluspol (+) der
Hilfsbatterie B bzw. des Starthilfe-Boosters an.
►
Schließen Sie ein Ende des grünen oder
schwarzen Kabels an den Minuspol (-) der
Hilfsbatterie
B oder des Starthilfe-Boosters (oder
an einen Massepunkt des Hilfsfahrzeugs) an.
►
Schließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt
C an.
►
Starten Sie den Motor des Hilfsfahrzeugs und
lassen Sie ihn einige Minuten laufen.
►
Betätigen Sie den
Anlasser des nicht
startenden Fahrzeugs und lassen Sie den Motor
laufen.
Wenn der Motor nicht sofort startet, schalten Sie
die Zündung aus und warten Sie einen Moment,
bevor Sie es erneut versuchen.
►
W
arten Sie, bis der Motor wieder im Leerlauf
läuft.
►
Ziehen Sie die Starthilfekabel
in umgekehrter
Anschlussreihenfolge wieder ab.
►
Falls das Fahrzeug damit ausgestattet ist,
bringen Sie die Kunststoffabdeckung des Pluspols
(+) wieder an.
►
Lassen Sie den Motor im Stillstand mindestens
30 Minuten laufen, damit die Batterie eine
ausreichende Ladekapazität erreichen kann.
Das sofortige Fahren ohne ausreichende
Ladekapazität kann einige Funktionen des
Fahrzeugs beeinträchtigen.
Automatikgetriebe
Versuchen Sie niemals, den Motor zu
starten, indem Sie das Fahrzeug anschieben.
Aufladen der Batterie mit einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie zu
gewährleisten, ist es wichtig, ihre Ladekapazität
auf einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es erforderlich sein, die
Batterie aufzuladen:
–
W
enn Sie das Fahrzeug vorwiegend für kurze
Strecken verwenden,
–
Im Falle einer längeren Standzeit von mehreren
W
ochen.
Wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Um die Batterie Ihres Fahrzeugs selbst
aufzuladen, verwenden Sie nur ein
Ladegerät, das mit bleihaltigen Batterien
kompatibel ist, die eine Nennspannung von 12V
haben.
Beachten Sie die Anweisungen des
Ladegerät-Herstellers.
Vertauschen Sie niemals die Polaritäten.
