Bei einer Panne

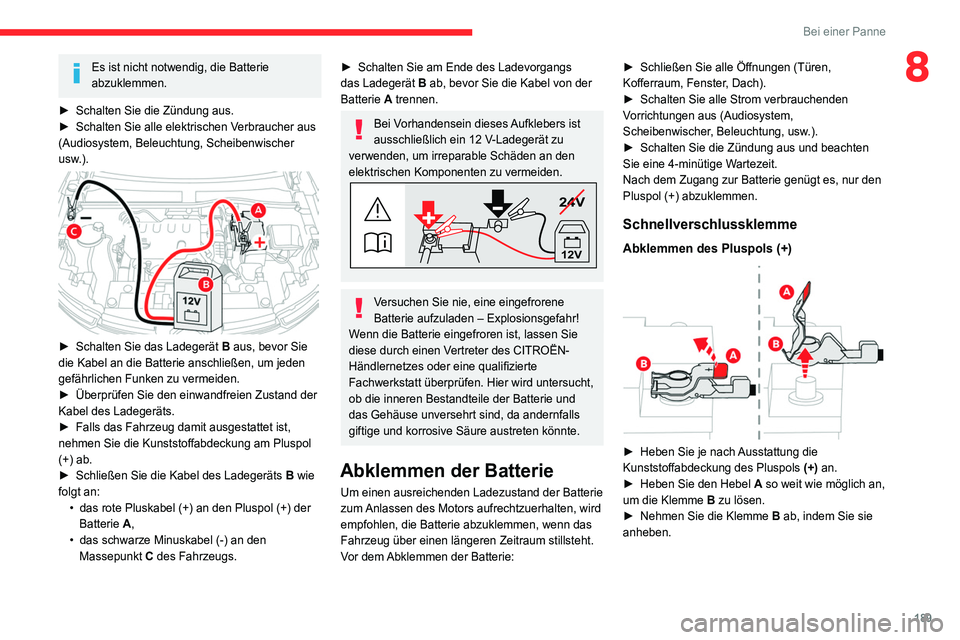

8Es ist nicht notwendig, die Batterie
abzuklemmen.
►

Schalten Sie die Zündung aus.
►


Schalten Sie alle elektrischen V
erbraucher aus
(Audiosystem, Beleuchtung, Scheibenwischer
usw.).


► Schalten Sie das Ladegerät B aus, bevor Sie
die Kabel an die Batterie anschließen, um jeden
gefährlichen Funken zu vermeiden.
►

Überprüfen Sie den einwandfreien Zustand der
Kabel des Ladegeräts.
►


Falls das Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am Pluspol
(+) ab.
►


Schließen Sie die Kabel des Ladegeräts
B wie
folgt an: •

das rote Pluskabel (+) an den Pluspol (+) der
Batterie

A,
•

das schwarze Minuskabel (-) an den
Massepunkt

C des Fahrzeugs.
► Schalten Sie am Ende des Ladevorgangs
das Ladegerät B ab, bevor Sie die Kabel von der
Batterie A trennen.
Bei Vorhandensein dieses Aufklebers ist
ausschließlich ein 12 V-Ladegerät zu
verwenden, um irreparable Schäden an den
elektrischen Komponenten zu vermeiden.
24V
12V
Versuchen Sie nie, eine eingefrorene
Batterie aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen Sie
diese durch einen Vertreter des CITROËN-
Händlernetzes oder eine qualifizierte
Fachwerkstatt überprüfen. Hier wird untersucht,
ob die inneren Bestandteile der Batterie und
das Gehäuse unversehrt sind, da andernfalls
giftige und korrosive Säure austreten könnte.
Abklemmen der Batterie
Um einen ausreichenden Ladezustand der Batterie
zum Anlassen des Motors aufrechtzuerhalten, wird
empfohlen, die Batterie abzuklemmen, wenn das
Fahrzeug über einen längeren Zeitraum stillsteht.
Vor dem Abklemmen der Batterie: ►

Schließen Sie alle Öffnungen (Türen,
Kofferraum, Fenster
, Dach).
►
Schalten Sie alle Strom verbrauchenden
V
orrichtungen aus (Audiosystem,
Scheibenwischer, Beleuchtung, usw.).
►
Schalten Sie die Zündung aus und beachten
Sie eine 4-minütige W
artezeit.
Nach dem Zugang zur Batterie genügt es, nur den
Pluspol (+) abzuklemmen.
Schnellverschlussklemme
Abklemmen des Pluspols (+)

► Heben Sie je nach Ausstattung die
Kunststoffabdeckung des Pluspols (+) an.
►

Heben Sie den Hebel
A so weit wie möglich an,
um die Klemme B zu lösen.
►

Nehmen Sie die Klemme
B ab, indem Sie sie
anheben.

190
Bei einer Panne
Vor dem Abschleppen muss das Fahrzeug
unbedingt in den Freilaufmodus gebracht
werden.
Weitere Informationen zum Freilaufmodus
finden Sie im entsprechenden Abschnitt.
Zugang zum Werkzeug
Die Abschleppöse wird mit dem Bordwerkzeug im
Kofferraum aufbewahrt.
Weitere Informationen zum Zugriff auf das
Bordwerkzeug siehe entsprechende Rubrik.

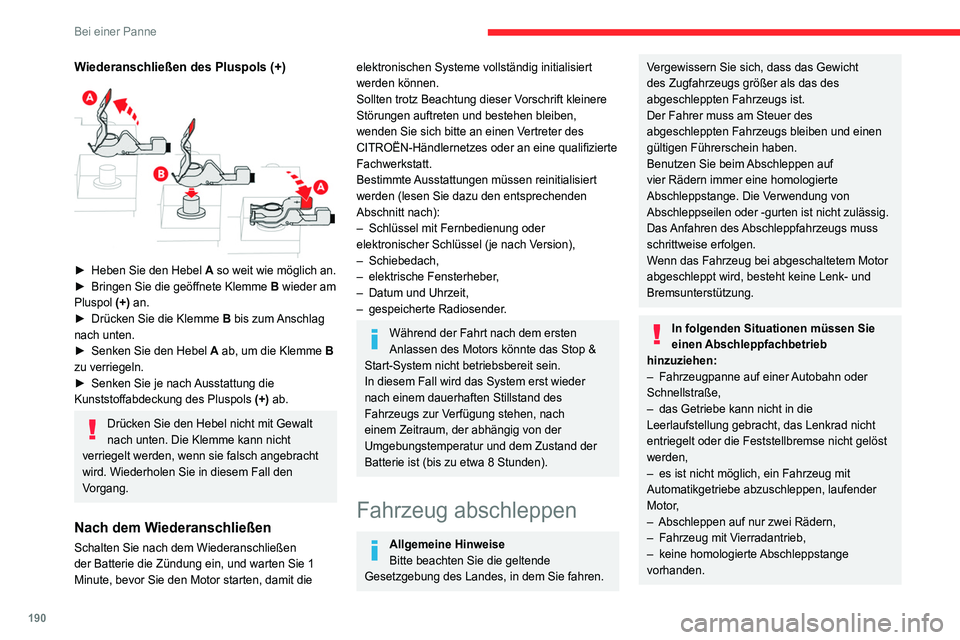

Wiederanschließen des Pluspols (+)

► Heben Sie den Hebel A so weit wie möglich an.
► Bringen Sie die geöffnete Klemme B wieder am
Pluspol (+) an.
►

Drücken Sie die Klemme
B bis zum Anschlag
nach unten.
►

Senken Sie den Hebel
A ab, um die Klemme B
zu verriegeln.
►

Senken Sie je nach
Ausstattung die
Kunststoffabdeckung des Pluspols (+) ab.
Drücken Sie den Hebel nicht mit Gewalt
nach unten. Die Klemme kann nicht
verriegelt werden, wenn sie falsch angebracht
wird. Wiederholen Sie in diesem Fall den
Vorgang.
Nach dem Wiederanschließen
Schalten Sie nach dem Wiederanschließen
der Batterie die Zündung ein, und warten Sie 1
Minute, bevor Sie den Motor starten, damit die
elektronischen Systeme vollständig initialisiert
werden können.
Sollten trotz Beachtung dieser Vorschrift kleinere
Störungen auftreten und bestehen bleiben,
wenden Sie sich bitte an einen Vertreter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Bestimmte Ausstattungen müssen reinitialisiert
werden (lesen Sie dazu den entsprechenden
Abschnitt nach):
–

Schlüssel mit Fernbedienung oder
elektronischer Schlüssel (je nach V

ersion),
–
Schiebedach,
–

elektrische Fensterheber
,
–

Datum und Uhrzeit,
–


gespeicherte Radiosender
.
Während der Fahrt nach dem ersten
Anlassen des Motors könnte das Stop &
Start-System nicht betriebsbereit sein.
In diesem Fall wird das System erst wieder
nach einem dauerhaften Stillstand des
Fahrzeugs zur Verfügung stehen, nach
einem Zeitraum, der abhängig von der
Umgebungstemperatur und dem Zustand der
Batterie ist (bis zu etwa 8 Stunden).
Fahrzeug abschleppen
Allgemeine Hinweise
Bitte beachten Sie die geltende
Gesetzgebung des Landes, in dem Sie fahren.
Vergewissern Sie sich, dass das Gewicht
des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des
abgeschleppten Fahrzeugs bleiben und einen
gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung von
Abschleppseilen oder -gurten ist nicht zulässig.
Das Anfahren des Abschleppfahrzeugs muss
schrittweise erfolgen.
Wenn das Fahrzeug bei abgeschaltetem Motor
abgeschleppt wird, besteht keine Lenk- und
Bremsunterstützung.
In folgenden Situationen müssen Sie
einen Abschleppfachbetrieb
hinzuziehen:
–

Fahrzeugpanne auf einer
Autobahn oder
Schnellstraße,
–

das Getriebe kann nicht in die
Leerlaufstellung gebracht, das Lenkrad nicht
entriegelt oder die Feststellbremse nicht gelöst
werden,
–


es ist nicht möglich, ein Fahrzeug mit
Automatikgetriebe abzuschleppen, laufender
Motor

,
–

Abschleppen auf nur zwei Rädern,
–


Fahrzeug mit V
ierradantrieb,
–

keine
homologierte Abschleppstange
vorhanden.

191
Bei einer Panne

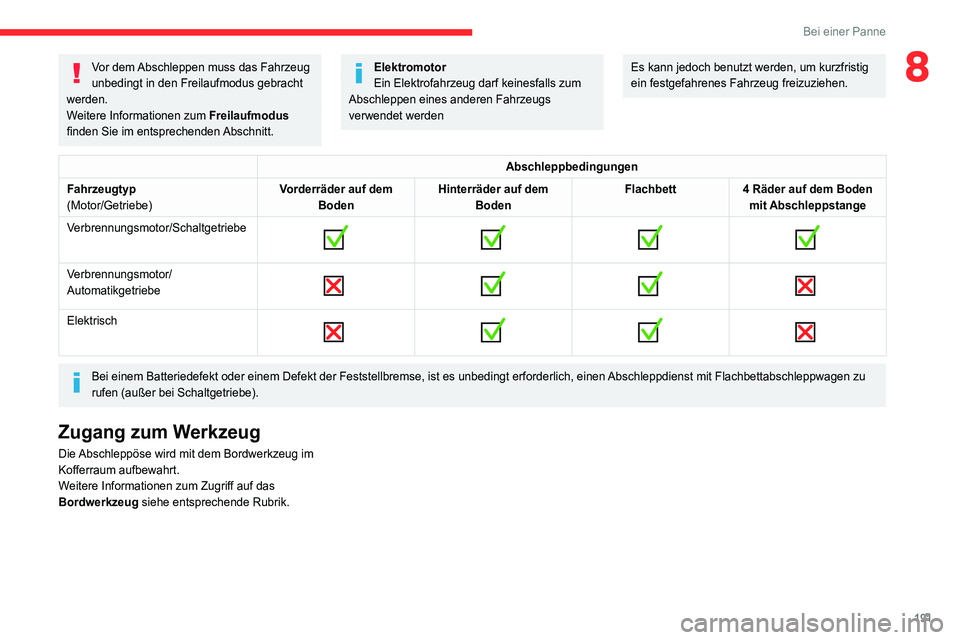

8Vor dem Abschleppen muss das Fahrzeug
unbedingt in den Freilaufmodus gebracht
werden.
Weitere Informationen zum Freilaufmodus
finden Sie im entsprechenden Abschnitt.Elektromotor
Ein Elektrofahrzeug darf keinesfalls zum
Abschleppen eines anderen Fahrzeugs
verwendet werdenEs kann jedoch benutzt werden, um kurzfristig
ein festgefahrenes Fahrzeug freizuziehen.
Abschleppbedingungen
Fahrzeugtyp
(Motor/Getriebe) Vorderräder auf dem
Boden Hinterräder auf dem
Boden Flachbett
4 Räder auf dem Boden
mit Abschleppstange
Verbrennungsmotor/Schaltgetriebe


Verbrennungsmotor/
Automatikgetriebe

Elektrisch

Bei einem Batteriedefekt oder einem Defekt der Feststellbremse, ist es u\
nbedingt erforderlich, einen Abschleppdienst mit Flachbettabschleppwagen zu
rufen (außer bei Schaltgetriebe).
Zugang zum Werkzeug
Die Abschleppöse wird mit dem Bordwerkzeug im
Kofferraum aufbewahrt.
Weitere Informationen zum Zugriff auf das
Bordwerkzeug siehe entsprechende Rubrik.

192
Bei einer Panne

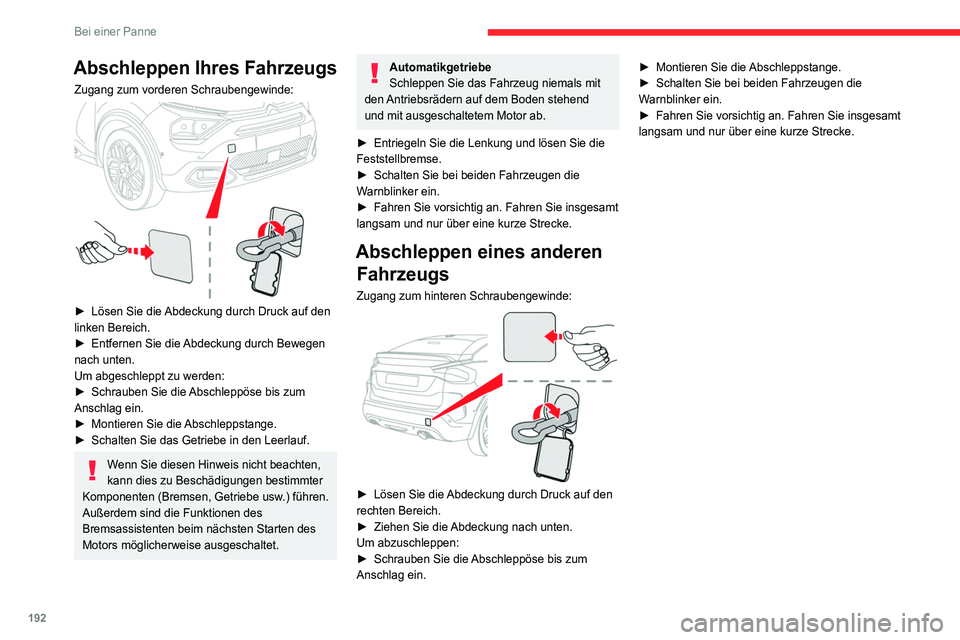

Abschleppen Ihres Fahrzeugs
Zugang zum vorderen Schraubengewinde:

► Lösen Sie die Abdeckung durch Druck auf den
linken Bereich.
►

Entfernen Sie die
Abdeckung durch Bewegen
nach unten.
Um abgeschleppt zu werden:
►

Schrauben Sie die
Abschleppöse bis zum
Anschlag ein.
►

Montieren Sie die
Abschleppstange.
►

Schalten Sie das Getriebe in den Leerlauf.
Wenn Sie diesen Hinweis nicht beachten,
kann dies zu Beschädigungen bestimmter
Komponenten (Bremsen, Getriebe usw.) führen.
Außerdem sind die Funktionen des
Bremsassistenten beim nächsten Starten des
Motors möglicherweise ausgeschaltet.
Automatikgetriebe
Schleppen Sie das Fahrzeug niemals mit
den Antriebsrädern auf dem Boden stehend
und mit ausgeschaltetem Motor ab.
►

Entriegeln Sie die Lenkung und lösen Sie die
Feststellbremse.
►


Schalten Sie bei beiden Fahrzeugen die
W

arnblinker ein.
►

Fahren Sie vorsichtig an. Fahren Sie insgesamt
langsam und nur über eine kurze Strecke.
Abschleppen eines anderen Fahrzeugs
Zugang zum hinteren Schraubengewinde:

► Lösen Sie die Abdeckung durch Druck auf den
rechten Bereich.
►

Ziehen Sie die
Abdeckung nach unten.
Um abzuschleppen:
►

Schrauben Sie die
Abschleppöse bis zum
Anschlag ein. ►

Montieren Sie die
Abschleppstange.
►
Schalten Sie bei beiden Fahrzeugen die
W
arnblinker ein.
►
Fahren Sie vorsichtig an. Fahren Sie insgesamt
langsam und nur über eine kurze Strecke.

193

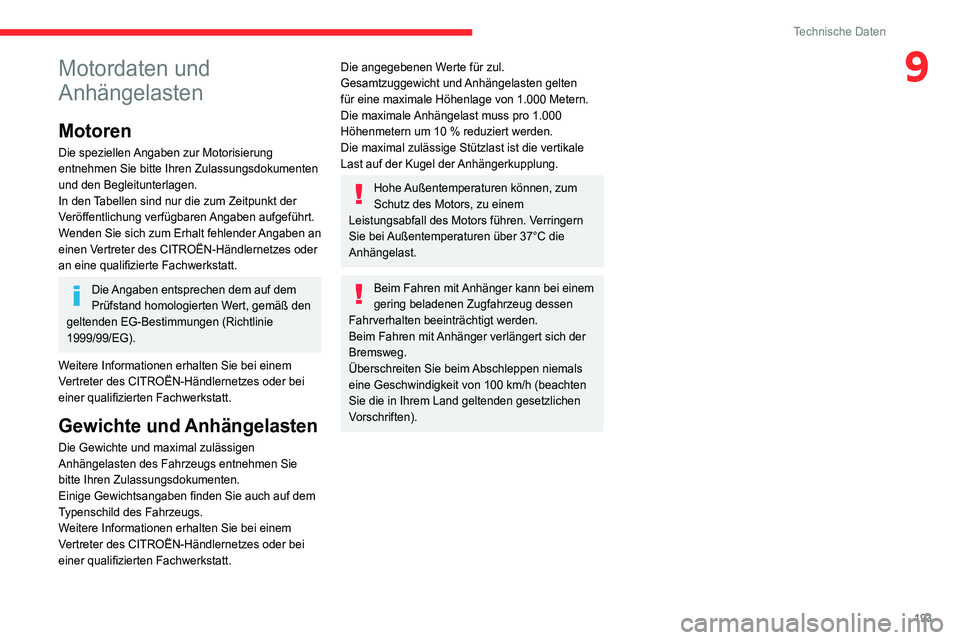

Technische Daten
9Motordaten und
Anhängelasten
Motoren
Die speziellen Angaben zur Motorisierung
entnehmen Sie bitte Ihren Zulassungsdokumenten
und den Begleitunterlagen.
In den Tabellen sind nur die zum Zeitpunkt der
Veröffentlichung verfügbaren Angaben aufgeführt.
Wenden Sie sich zum Erhalt fehlender Angaben an
einen Vertreter des CITROËN-Händlernetzes oder
an eine qualifizierte Fachwerkstatt.
Die Angaben entsprechen dem auf dem
Prüfstand homologierten Wert, gemäß den
geltenden EG-Bestimmungen (Richtlinie
1999/99/EG).
Weitere Informationen erhalten Sie bei einem
Vertreter des CITROËN-Händlernetzes oder bei
einer qualifizierten Fachwerkstatt.
Gewichte und Anhängelasten
Die Gewichte und maximal zulässigen
Anhängelasten des Fahrzeugs entnehmen Sie
bitte Ihren Zulassungsdokumenten.
Einige Gewichtsangaben finden Sie auch auf dem
Typenschild des Fahrzeugs.
Weitere Informationen erhalten Sie bei einem
Vertreter des CITROËN-Händlernetzes oder bei
einer qualifizierten Fachwerkstatt.
Die angegebenen Werte für zul.
Gesamtzuggewicht und Anhängelasten gelten
für eine maximale Höhenlage von 1.000 Metern.
Die maximale Anhängelast muss pro 1.000
Höhenmetern um 10 % reduziert werden.
Die maximal zulässige Stützlast ist die vertikale
Last auf der Kugel der Anhängerkupplung.
Hohe Außentemperaturen können, zum
Schutz des Motors, zu einem
Leistungsabfall des Motors führen. Verringern
Sie bei Außentemperaturen über 37°C die
Anhängelast.
Beim Fahren mit Anhänger kann bei einem
gering beladenen Zugfahrzeug dessen
Fahrverhalten beeinträchtigt werden.
Beim Fahren mit Anhänger verlängert sich der
Bremsweg.
Überschreiten Sie beim Abschleppen niemals
eine Geschwindigkeit von 100
km/h (beachten
Sie die in Ihrem Land geltenden gesetzlichen
Vorschriften).

194
Technische Daten
Motoren und Anhängelasten - Dieselmotoren
MotorenBlue HDi 110Blue HDi 130
Getriebe BVM6
(Schaltgetriebe, 6 Gänge) EAT8
(Automatikgetriebe, 8 Stufen)
Motorcodes DV5RCe MB6 STTdDV5RC ATN8 STTd
Modellcodes BBYHSABBYHZB
Hubraum (cm³) 1.4991.499
Höchstleistung (kW) 8196
Kraftstoff DieselDiesel
Max. Anhängelast gebremst (innerhalb des zulässigen
Gesamtzuggewichts) (kg)
bis 12 % Steigung 1.200
1.200
Max. Anhängelast ungebremst (kg) 660690
Max. zulässige Stützlast (kg) 6161

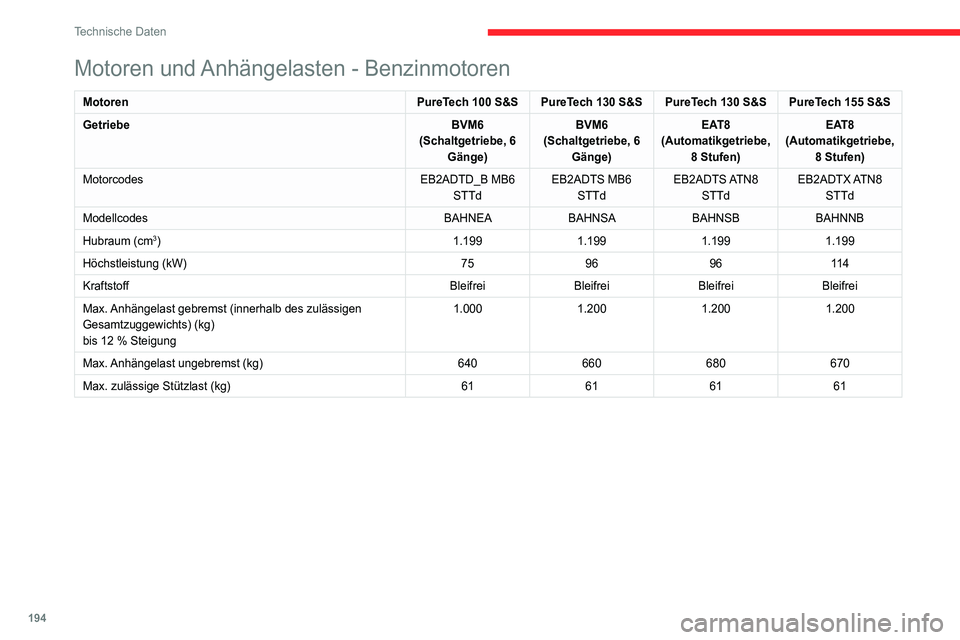

Motoren und Anhängelasten - Benzinmotoren
Motoren PureTech 100 S&S PureTech 130 S&S PureTech 130 S&S PureTech 155 S&S
Getriebe BVM6
(Schaltgetriebe, 6 Gänge) BVM6
(Schaltgetriebe, 6 Gänge) EAT8
(Automatikgetriebe, 8 Stufen) EAT8
(Automatikgetriebe, 8 Stufen)
Motorcodes EB2ADTD_B MB6
STTd EB2ADTS MB6
STTd EB2ADTS ATN8
STTd EB2ADTX ATN8
STTd
Modellcodes BAHNEABAHNSABAHNSBBAHNNB
Hubraum (cm
3) 1.1991.1991.1991.199
Höchstleistung (kW) 75969611 4
Kraftstoff BleifreiBleifreiBleifreiBleifrei
Max. Anhängelast gebremst (innerhalb des zulässigen
Gesamtzuggewichts) (kg)
bis 12

% Steigung 1.000
1.2001.2001.200
Max. Anhängelast ungebremst (kg) 640660680670
Max. zulässige Stützlast (kg) 61616161

195
Technische Daten

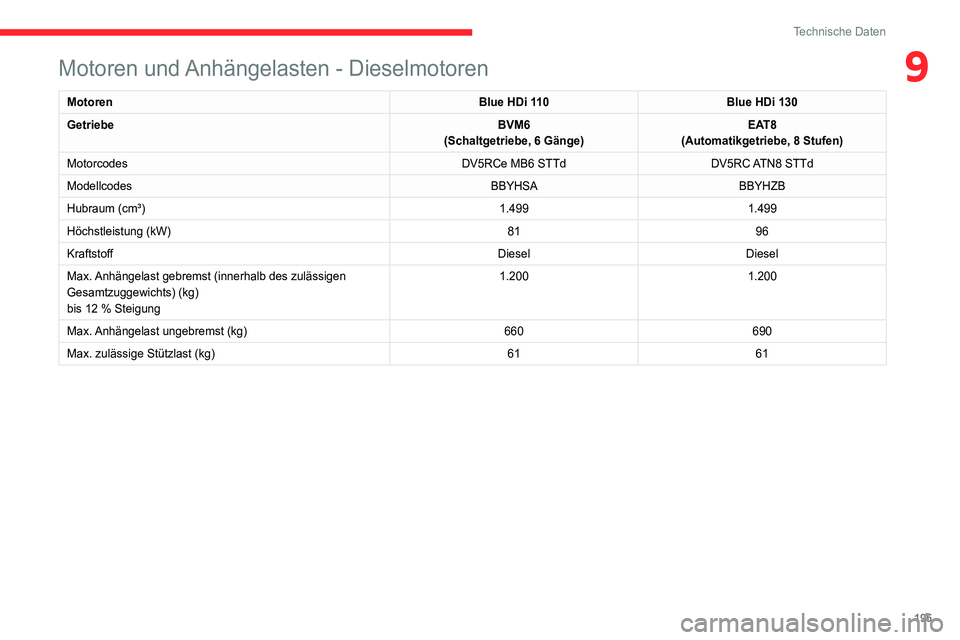

9Motoren und Anhängelasten - Dieselmotoren
MotorenBlue HDi 110Blue HDi 130
Getriebe BVM6
(Schaltgetriebe, 6 Gänge) EAT8
(Automatikgetriebe, 8 Stufen)
Motorcodes DV5RCe MB6 STTdDV5RC ATN8 STTd
Modellcodes BBYHSABBYHZB
Hubraum (cm³) 1.4991.499
Höchstleistung (kW) 8196
Kraftstoff DieselDiesel
Max. Anhängelast gebremst (innerhalb des zulässigen
Gesamtzuggewichts) (kg)
bis 12
% Steigung 1.200
1.200
Max. Anhängelast ungebremst (kg) 660690
Max. zulässige Stützlast (kg) 6161

196
Technische Daten
Abmessungen (mm)
Diese Abmessungen gelten für ein Fahrzeug in
unbeladenem Zustand.

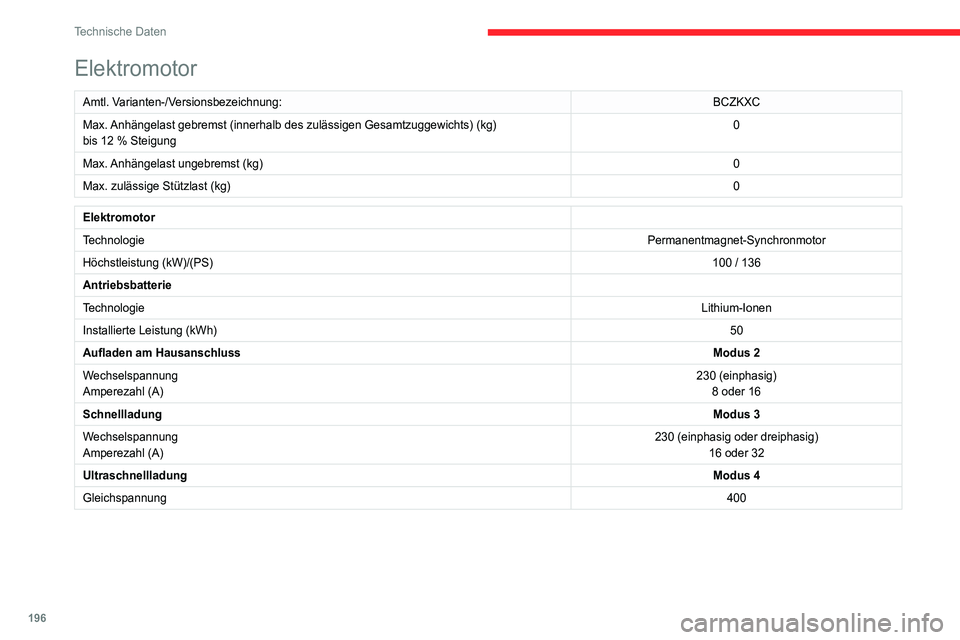

Elektromotor
Amtl. Varianten-/Versionsbezeichnung: BCZKXC
Max. Anhängelast gebremst (innerhalb des zulässigen Gesamtzuggewichts)\
(kg)
bis 12
% Steigung 0
Max. Anhängelast ungebremst (kg) 0
Max. zulässige Stützlast (kg) 0
Elektromotor
TechnologiePermanentmagnet-Synchronmotor
Höchstleistung (kW)/(PS) 100 / 136
Antriebsbatterie
Technologie Lithium-Ionen
Installierte Leistung (kWh) 50
Aufladen am Hausanschluss Modus 2
Wechselspannung
Amperezahl (A) 230 (einphasig)
8 oder 16
Schnellladung Modus 3
Wechselspannung
Amperezahl (A) 230 (einphasig oder dreiphasig)
16 oder 32
Ultraschnellladung Modus 4
Gleichspannung 400

197
Technische Daten

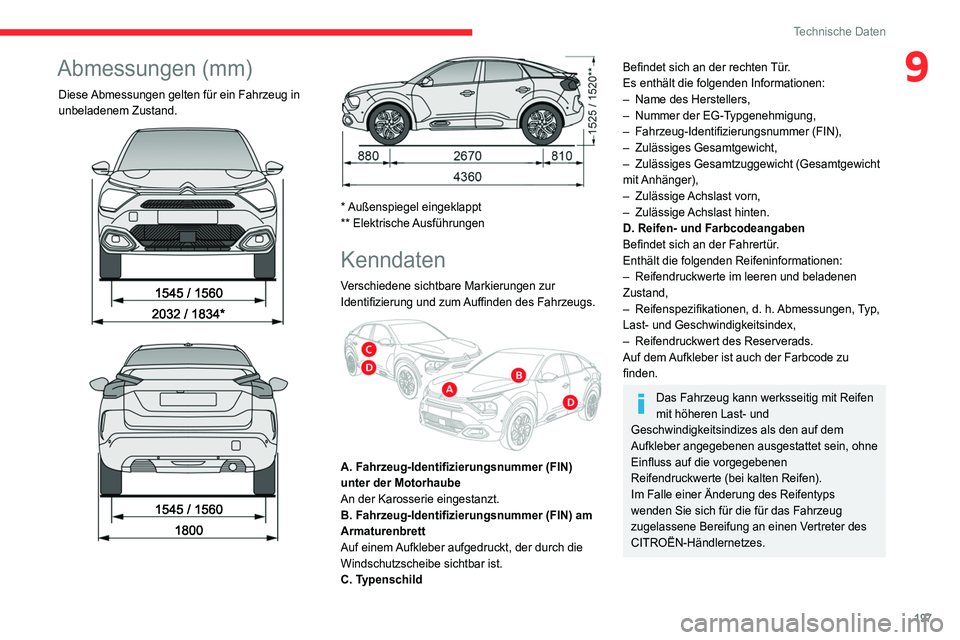

9Abmessungen (mm)
Diese Abmessungen gelten für ein Fahrzeug in
unbeladenem Zustand.






* Außenspiegel eingeklappt
** Elektrische Ausführungen
Kenndaten
Verschiedene sichtbare Markierungen zur
Identifizierung und zum Auffinden des Fahrzeugs.


A. Fahrzeug-Identifizierungsnummer (FIN)
unter der Motorhaube
An der Karosserie eingestanzt.
B. Fahrzeug-Identifizierungsnummer (FIN) am
Armaturenbrett
Auf einem Aufkleber aufgedruckt, der durch die
Windschutzscheibe sichtbar ist.
C. Typenschild
Befindet sich an der rechten Tür.
Es enthält die folgenden Informationen:
–
Name des Herstellers,
–


Nummer der EG-T
ypgenehmigung,
–

Fahrzeug-Identifizierungsnummer (FIN),
–


Zulässiges Gesamtgewicht,
–


Zulässiges Gesamtzuggewicht (Gesamtgewicht
mit Anhänger),
–


Zulässige Achslast
vorn,
–

Zulässige Achslast
hinten.
D. Reifen- und Farbcodeangaben
Befindet sich an der Fahrertür.
Enthält die folgenden Reifeninformationen:
–

Reifendruckwerte im leeren und beladenen
Zustand,
–


Reifenspezifikationen, d. h.
Abmessungen, Typ,
Last- und Geschwindigkeitsindex,
–

Reifendruckwert des Reserverads.
Auf dem

Aufkleber ist auch der Farbcode zu
finden.
Das Fahrzeug kann werksseitig mit Reifen
mit höheren Last- und
Geschwindigkeitsindizes als den auf dem
Aufkleber angegebenen ausgestattet sein, ohne
Einfluss auf die vorgegebenen
Reifendruckwerte (bei kalten Reifen).
Im Falle einer Änderung des Reifentyps
wenden Sie sich für die für das Fahrzeug
zugelassene Bereifung an einen Vertreter des
CITROËN-Händlernetzes.

198

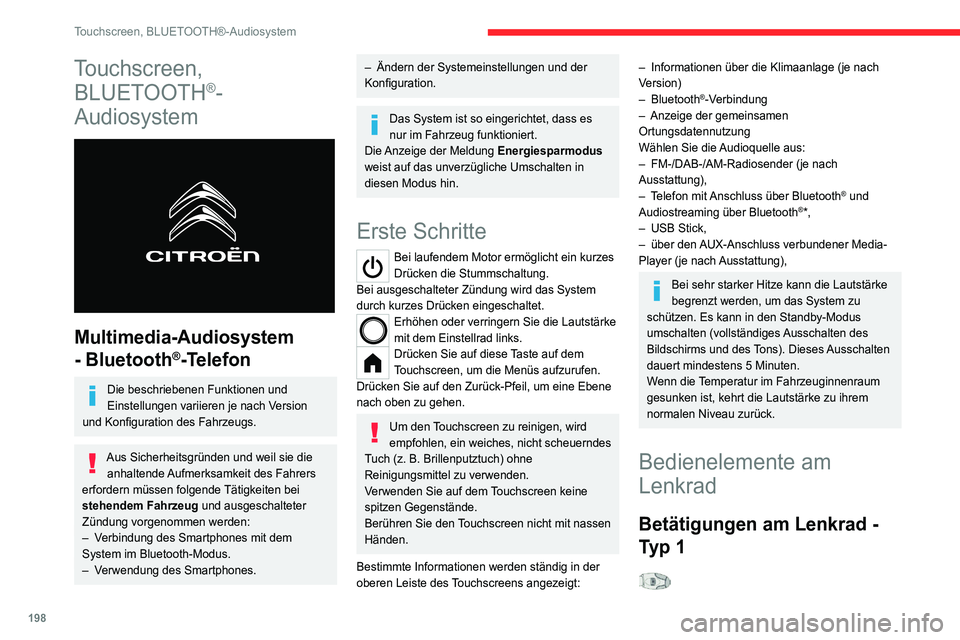

Touchscreen, BLUETOOTH®-Audiosystem
Touchscreen, BLUETOOTH
®-
Audiosystem


Multimedia-Audiosystem
- Bluetooth
®-Telefon
Die beschriebenen Funktionen und
Einstellungen variieren je nach Version
und Konfiguration des Fahrzeugs.
Aus Sicherheitsgründen und weil sie die anhaltende Aufmerksamkeit des Fahrers
erfordern müssen folgende Tätigkeiten bei
stehendem Fahrzeug und ausgeschalteter
Zündung vorgenommen werden:
–

V

erbindung des Smartphones mit dem
System im Bluetooth-Modus.
–

V

erwendung des Smartphones.
– Ändern der Systemeinstellungen und der
Konfiguration.
Das System ist so eingerichtet, dass es
nur im Fahrzeug funktioniert.
Die Anzeige der Meldung Energiesparmodus
weist auf das unverzügliche Umschalten in
diesen Modus hin.
Erste Schritte
Bei laufendem Motor ermöglicht ein kurzes
Drücken die Stummschaltung.
Bei ausgeschalteter Zündung wird das System
durch kurzes Drücken eingeschaltet.
Erhöhen oder verringern Sie die Lautstärke
mit dem Einstellrad links.
Drücken Sie auf diese Taste auf dem
Touchscreen, um die Menüs aufzurufen.
Drücken Sie auf den Zurück-Pfeil, um eine Ebene
nach oben zu gehen.
Um den Touchscreen zu reinigen, wird
empfohlen, ein weiches, nicht scheuerndes
Tuch (z. B. Brillenputztuch) ohne
Reinigungsmittel zu verwenden.
Verwenden Sie auf dem Touchscreen keine
spitzen Gegenstände.
Berühren Sie den Touchscreen nicht mit nassen
Händen.
Bestimmte Informationen werden ständig in der
oberen Leiste des Touchscreens angezeigt:
– Informationen über die Klimaanlage (je nach
V ersion)
–
Bluetooth
®-Verbindung
–
Anzeige der gemeinsamen
Ortungsdatennutzung
Wählen Sie die
Audioquelle aus:
–

FM-/DAB-/AM-Radiosender (je nach
Ausstattung),
–


T

elefon mit Anschluss über Bluetooth
® und
Audiostreaming über Bluetooth®*,
–
USB Stick,
–

über den

AUX-Anschluss verbundener Media-
Player (je nach Ausstattung),
Bei sehr starker Hitze kann die Lautstärke
begrenzt werden, um das System zu
schützen. Es kann in den Standby-Modus
umschalten (vollständiges Ausschalten des
Bildschirms und des Tons). Dieses Ausschalten
dauert mindestens 5 Minuten.
Wenn die Temperatur im Fahrzeuginnenraum
gesunken ist, kehrt die Lautstärke zu ihrem
normalen Niveau zurück.
Bedienelemente am
Lenkrad
Betätigungen am Lenkrad -
Typ 1

Radio:
Auswahl des nächstniedrigeren/
nächsthöheren Senders.
Auswahl des vorherigen/nächsten Menüpunkts
oder Listeneintrags.
Media:
Auswahl des vorherigen/nächsten Titels.
Auswahl des vorherigen/nächsten Menüpunkts
oder Listeneintrags.
Radio:
Kurzes Drücken: Anzeige der Senderliste.
Langes Drücken: Aktualisierung der Liste.
Media:
Kurzes Drücken: Anzeige der Verzeichnisliste.
Langes Drücken: Anzeige der verfügbaren
Sortierungsarten.
Kurzes Drücken: Änderung der Audioquelle
(Radio, USB, AUX [wenn ein Gerät
angeschlossen ist], CD, Streaming).
Langes Drücken: Anzeige der Anrufliste.
Kurzes Drücken während eines eingehenden
Anrufs: den
Anruf entgegennehmen.
Kurzes Drücken während eines laufenden Anrufs:
den Anruf beenden.
Bestätigung einer Auswahl
Lautstärke erhöhen
Lautstärke verringern
