CITROEN C4 2021 Notices Demploi (in French)

189
Caractéristiques techniques

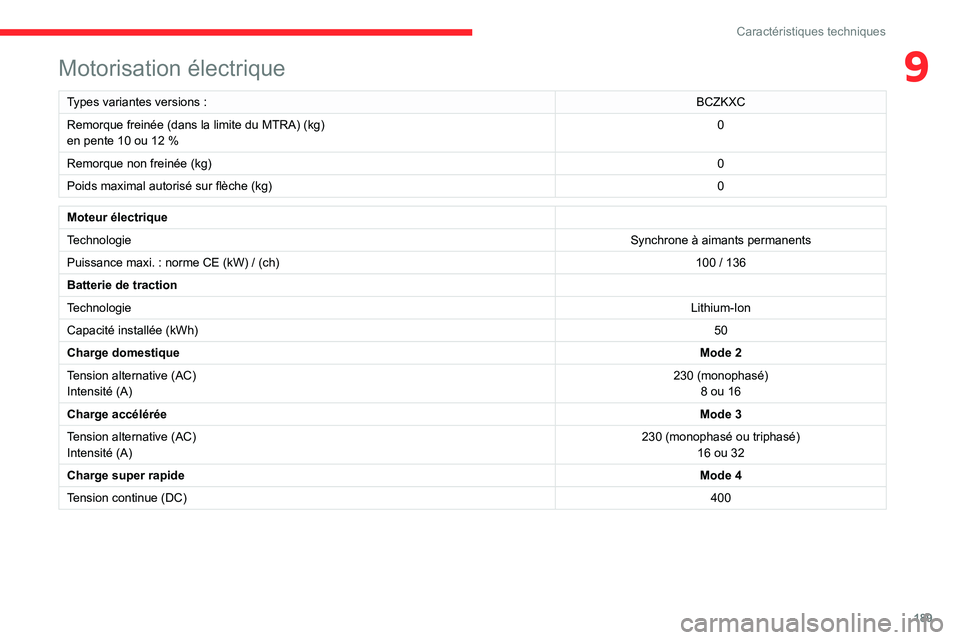

9Motorisation électrique
Types variantes versions :BCZKXC
Remorque freinée (dans la limite du MTRA) (kg)
en pente 10 ou 12 % 0
Remorque non freinée (kg) 0
Poids maximal autorisé sur flèche (kg) 0
Moteur électrique
TechnologieSynchrone à aimants permanents
Puissance maxi. : norme CE (kW) / (ch) 100 / 136
Batterie de traction
Technologie Lithium-Ion
Capacité installée (kWh) 50
Charge domestique Mode 2
Tension alternative (AC)
Intensité (A) 230 (monophasé)
8 ou 16
Charge accélérée Mode 3
Tension alternative (AC)
Intensité (A) 230 (monophasé ou triphasé)
16 ou 32
Charge super rapide Mode 4
Tension continue (DC) 400

190
Caractéristiques techniques

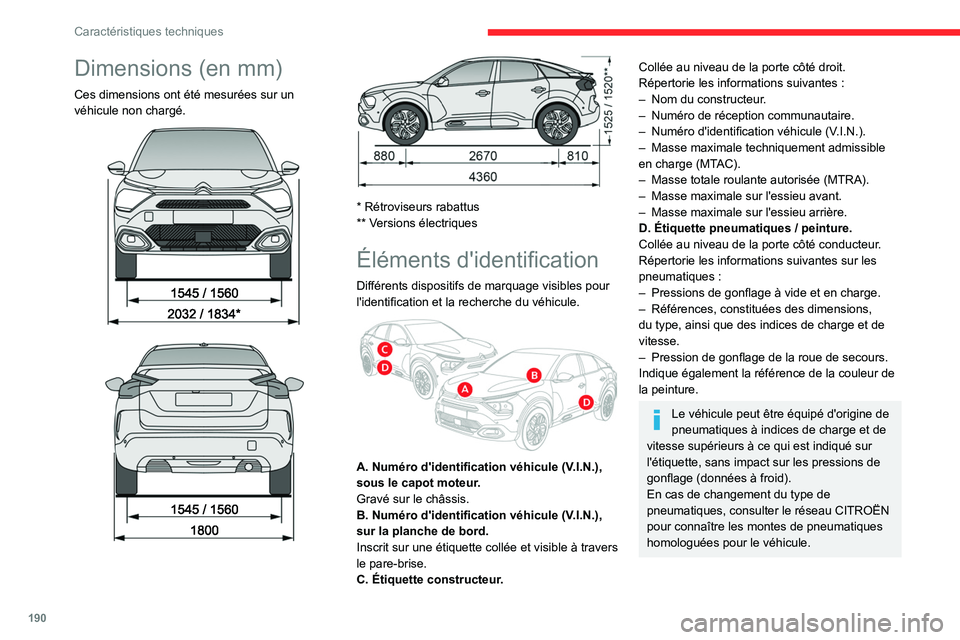

Dimensions (en mm)
Ces dimensions ont été mesurées sur un
véhicule non chargé.






* Rétroviseurs rabattus
** Versions électriques
Éléments d'identification
Différents dispositifs de marquage visibles pour
l'identification et la recherche du véhicule.


A. Numéro d'identification véhicule (V.I.N.),
sous le capot moteur.
Gravé sur le châssis.
B. Numéro d'identification véhicule (V.I.N.),
sur la planche de bord.
Inscrit sur une étiquette collée et visible à travers
le pare-brise.
C. Étiquette constructeur.
Collée au niveau de la porte côté droit.
Répertorie les informations suivantes :
–

Nom du constructeur
.
–

Numéro de réception communautaire.
–


Numéro d'identification véhicule (V
.I.N.).
–

Masse maximale techniquement admissible
en charge (MT

AC).
–

Masse totale roulante autorisée (MTRA).
–


Masse maximale sur l'essieu avant.
–


Masse maximale sur l'essieu arrière.
D. Étiquette pneumatiques

/ peinture.
Collée au niveau de la porte côté conducteur.
Répertorie les informations suivantes sur les
pneumatiques
:
–

Pressions de gonflage à vide et en charge.
–


Références, constituées des dimensions,
du type, ainsi que des indices de charge et de
vitesse.
–


Pression de gonflage de la roue de secours.
Indique également la référence de la couleur de
la peinture.
Le véhicule peut être équipé d'origine de
pneumatiques à indices de charge et de
vitesse supérieurs à ce qui est indiqué sur
l'étiquette, sans impact sur les pressions de
gonflage (données à froid).
En cas de changement du type de
pneumatiques, consulter le réseau CITROËN
pour connaître les montes de pneumatiques
homologuées pour le véhicule.

191
Radio Tactile BLUETOOTH
10Radio Tactile
BLUETOOTH


Autoradio multimédia - Téléphone Bluetooth
®
Les fonctions et les réglages décrits
varient selon la version et la
configuration du véhicule.
Pour des raisons de sécurité et parce
qu’elles nécessitent une attention
soutenue de la part du conducteur, les
opérations suivantes doivent être réalisées
véhicule à l’arrêt et contact mis :
–

Le jumelage du smartphone au système en
Bluetooth.
–


L'utilisation du smartphone.
–


Les réglages et paramétrages du système.
Le système est protégé de manière à
fonctionner uniquement sur le véhicule.
L'affichage du message Mode économie
d'énergie signale la mise en veille imminente.
Premiers pas
Moteur tournant, un appui permet de
couper le son.
Contact coupé, un appui met le système en
marche.
Augmenter ou diminuer le volume à l'aide de la molette située à gauche.
Pour accéder aux menus, appuyer sur ce
bouton dans l'écran tactile.
Appuyer sur la flèche retour pour remonter d’un
niveau.
Pour entretenir l'écran, il est
recommandé d'utiliser un chiffon doux
non abrasif (chiffon à lunettes) sans produit
additionnel.
Ne pas utiliser d'objets pointus sur l'écran.
Ne pas toucher l'écran avec les mains
mouillées.
Certaines informations sont affichées en
permanence dans le bandeau supérieur de
l’écran tactile :
–

Informations de climatisation (selon version).
–


Connexion Bluetooth.
–


Indication du partage des données de
localisation.
Sélection de la source sonore :
– Radios FM / AM / DAB (selon équipement).
–

Téléphone connecté en Bluetooth et en
diffusion multimédia Bluetooth (streaming).
–


Clé USB.
–


Lecteur média connecté par la prise auxiliaire
(selon équipement).
En cas de très forte chaleur, le volume
sonore peut être limité afin de préserver
le système. Il peut se mettre en veille
(extinction complète de l'écran et du son)
pendant une durée minimale de 5 minutes.
Le retour à la situation initiale s'effectue
lorsque la température de l'habitacle a baissé.
Commandes au volant
Commandes au volant -
Type 1

Radio :
Sélection station mémorisée inférieure /
supérieure.
Sélection élément précédent / suivant d’un menu
ou d’une liste.
Média :
Sélection du morceau précédent / suivant.
Sélection élément précédent / suivant d’un menu
ou d’une liste.

192
Radio Tactile BLUETOOTH
Radio :
Appui court : affichage de la liste des
stations.
Appui long : mise à jour de la liste.
Média :
Appui court : affichage de la liste des répertoires.
Appui long : affichage des types de tri
disponibles.
Appui court : changement de source sonore (Radio ; USB ; AUX si équipement
branché ; CD ; Streaming).
Appui long : affichage du journal d'appels.
Appui court durant un appel entrant : décrocher
le téléphone.
Appui court durant un appel en cours :
raccrocher le téléphone.
Validation d'une sélection.
Augmentation du volume sonore.
Diminution du volume sonore.
Couper le son / Rétablir le son par appui
simultané sur les touches augmentation
et diminution du volume sonore.
Commandes au volant -
Type 2

Commandes vocales :
Cette commande se situe sur le volant ou
à l'extrémité de la commande d'éclairage (selon
équipement).
Appui court, commandes vocales du smartphone
via le système.
Augmentation du volume sonore.
Diminution du volume sonore.
Couper le son par un appui simultané
sur les touches augmentation et diminution du
volume sonore (selon équipement).
Rétablir le son par un appui sur une des deux
touches du volume sonore.
Changement de source multimédia.
Appui court : affichage du journal
d'appels.
Appui court durant un appel entrant : décrocher
le téléphone.
Appui long durant un appel entrant : refuser
l'appel.
Appui court durant un appel en cours :
raccrocher le téléphone.
Radio (rotation) : station mémorisée
précédente / suivante.
Média (rotation) : plage précédente
/ suivante,
déplacement dans les listes.
Appui court : validation d'une sélection ; hors
sélection, accéder aux mémoires.
Radio : afficher la liste des stations.
Média : afficher la liste des pistes.
Menus
Radio

Sélectionner une station de radio.
Média

Sélectionner une source sonore.

193
Radio Tactile BLUETOOTH
10Téléphone

Connecter un téléphone en Bluetooth®.
Conduite

Activer, désactiver, paramétrer certaines fonctions du véhicule (selon équipement /
version).
Réglages

Paramétrer le son (balance, ambiance...),
l'affichage (langue, unités, date, heure...),
le système (confidentialité).
Climatisation / Chauffage

Selon équipement / Selon version.Gérer les différents réglages de
température et de débit d'air.
Radio
Choisir la bande
Appuyer sur le menu "Radio".
Appuyer sur la touche " SOURCE".
Choisir la bande : FM, AM ou DAB, selon
équipement.
Sélectionner une station
Appuyer sur l’une des touches pour effectuer une recherche automatique des
stations de radio.
Ou
Appuyer sur la fréquence affichée.
Saisir les valeurs sur le clavier virtuel des
bandes FM et AM.
Ou
Appuyer sur cette touche pour afficher la liste des stations captées et disponibles
sur la bande.
La réception radiophonique peut être
perturbée par l’utilisation d’équipements
électriques non homologués par la Marque,
tels qu’un chargeur avec prise USB branché
dans la prise 12 V.
L'environnement extérieur (colline, immeuble,
tunnel, parking, sous-sol...) peut bloquer
la réception, y compris en mode de suivi
RDS. Ce phénomène est normal dans la

194
Radio Tactile BLUETOOTH
propagation des ondes radio et ne traduit
en aucune manière une défaillance de
l'autoradio.
Mémoriser une station
Sélectionner une station ou une fréquence.Appuyer sur la touche "Mémoires".
Faire un appui long sur une ligne vide pour
mémoriser la station. Un signal sonore confirme
la mémorisation de la station.
Il est possible de mémoriser jusqu'à 16
stations.
Pour remplacer une station mémorisée
par la station en cours d'écoute, faire un
appui long sur la station mémorisée.
Activer / Désactiver le RDS
Le RDS, si activé, permet de continuer à écouter
une même station grâce au suivi de fréquence.
Dans certaines conditions, le suivi n'est
pas assuré sur tout le pays, les stations
de radio ne couvrant pas 100% du territoire.
Cela explique la perte de réception de la
station lors d'un trajet.
Appuyer sur la touche "Réglages Radio".
Activer / Désactiver "Suivi RDS".
Écouter les messages TA
La fonction TA (Trafic Announcement) rend
prioritaire l'écoute des messages d'alerte TA.
Pour être active, cette fonction nécessite
la réception correcte d'une station de radio
émettant ce type de message. Dès l'émission
d’une info trafic, le média en cours s'interrompt
automatiquement pour diffuser le message TA.
L'écoute normale du média reprend dès la fin de
l'émission du message.
Appuyer sur la touche "Réglages Radio".
Activer / Désactiver "Annonce trafic (TA)".
Réglages audio
Appuyer sur la touche "Réglages Radio".
Dans la liste, choisir " Réglages audio".
Activer / désactiver et régler les options
proposées (répartition du son, ambiances, etc.).
La répartition du son est un traitement
audio qui permet d’adapter la qualité
sonore, en fonction de l'emplacement des
passagers dans le véhicule.
Radio DAB (Digital Audio
Broadcasting)
Radio Numérique Terrestre
Choisir la radio DAB
La radio numérique terrestre (DAB) vous permet
une écoute de qualité supérieure.
Les différents "multiplex/ensemble" vous
proposent un choix de radios rangées par ordre
alphabétique.
Appuyer sur le menu "Radio".
Appuyer sur la touche " SOURCE".
Choisir " Radio DAB" dans la liste des sources
proposées.
Activer le Suivi FM-DAB
Le "DAB" ne couvre pas 100% du territoire.
Lorsque la qualité du signal numérique est
dégradée, le "Suivi FM-DAB" permet de
continuer à écouter une même station, en
basculant automatiquement sur la radio
analogique "FM" correspondante (si elle existe).
Appuyer sur la touche "Réglages Radio".
Activer "DAB-FM".
Si le "Suivi FM-DAB" est activé, il peut y
avoir un décalage de quelques secondes
lorsque le système bascule en radio

195
Radio Tactile BLUETOOTH
10analogique "FM" avec parfois une variation de
volume.
Lorsque la qualité du signal numérique
redevient bonne, le système rebascule
automatiquement en "DAB".
Si la station "DAB" écoutée n'est pas
disponible en "FM", ou si le "Suivi
FM-DAB" n’est pas activé, il y a une coupure
de son lorsque la qualité du signal numérique
devient mauvaise.
Media
Choix de la source
Appuyer sur le menu "Media".
Appuyer sur la touche " SOURCE".
Choisir la source (USB, Bluetooth ou AUX selon
équipement).
Prise USB
Insérer la clé USB dans la prise USB ou
brancher le périphérique USB à la prise
USB à l'aide d'un câble adapté (non fourni).
Afin de préserver le système, ne pas utiliser de répartiteur USB.
Le système constitue des listes de lecture
(mémoire temporaire) dont le temps de création peut prendre de quelques secondes à plusieurs
minutes à la première connexion.
Les listes de lecture sont actualisées à
chaque connexion d'une clé USB ou à chaque
changement de contenu sur une même clé USB.
Les listes sont mémorisées
: sans intervention
dans les listes, le temps de chargement suivant
est réduit.
Prise Auxiliaire (AUX)
Selon équipementBrancher l'équipement nomade (lecteur
MP3, ...) sur la prise Jack à l'aide d'un
câble audio (non fourni).
Cette source n’est disponible que si
"Amplification Aux" a été cochée dans les
réglages audios.
Régler d'abord le volume de l'équipement
nomade (niveau élevé). Régler ensuite le volume
de l'autoradio.
Le pilotage des commandes se fait via
l'équipement nomade.
Streaming audioBluetooth®
Le Streaming audio permet d'écouter le flux
audio provenant du smartphone.
Le profil Bluetooth doit être activé, régler d’abord
le volume de l'équipement nomade (niveau
élevé).
Régler ensuite le volume du système.
Si la lecture ne commence pas
automatiquement, il peut être nécessaire de
lancer la lecture audio à partir du smartphone.
Le pilotage se fait via le périphérique ou en
utilisant les touches tactiles du système.
Une fois connecté en Streaming audio, le
smartphone est considéré comme une
source média.
Connexion lecteurs Apple®
Connecter le lecteur Apple® à la prise USB à
l'aide d'un câble adapté (non fourni).
La lecture commence automatiquement.
Le pilotage se fait via les commandes du
système audio.
Les classements disponibles sont ceux
du lecteur nomade connecté (artistes /
albums / genres / playlists / audiobooks /
podcasts). Il est aussi possible d'utiliser un
classement structuré sous forme de
bibliothèque.
Le classement utilisé par défaut est le
classement par artistes. Pour modifier le
classement utilisé, remonter l'arborescence
jusqu'à son premier niveau puis sélectionner
le classement souhaité (playlists par exemple)
et valider pour descendre l'arborescence
jusqu'à la piste souhaitée.
La version du logiciel de l'autoradio peut être
incompatible avec la génération du lecteur
Apple
®.

196
Radio Tactile BLUETOOTH
Réglages média
Appuyer sur la touche "Réglages Média".
Activer / désactiver les options de lecture de
piste et accéder aux réglages audio.
Les réglages audio sont identiques aux
réglages audio de la radio. Pour plus
d'informations sur les " Réglages audio", se
reporter à la rubrique correspondante.
Informations et conseils
Le système supporte les lecteurs nomades USB
Mass Storage, les BlackBerry® ou les lecteurs
Apple® via les prises USB. Le câble d'adaptation
n'est pas fourni.
La gestion du périphérique se fait par les
commandes du système audio.
Les autres périphériques, non reconnus par
le système lors de la connexion, doivent être
branchés à la prise auxiliaire à l'aide d'un câble
Jack (non fourni) ou via le streaming Bluetooth
suivant la compatibilité.
Afin de préserver le système, ne pas utiliser de répartiteur USB.
L'autoradio lit les fichiers audio avec l'extension
".wav, .wma, .aac, .mp3, .mp4 .m4a, .flac, .ogg"
avec un débit compris entre 32 Kbps et 320
Kbps (300 Kbps maximum pour les fichiers
".flac")
Il supporte aussi le mode VBR (Variable Bit
Rate).
Les fichiers ".wma" doivent être de type wma 9
standard.
Les fréquences d'échantillonnage supportées
sont 11, 22, 44 et 48 KHz.
Il est conseillé de rédiger les noms de fichiers
avec moins de 20 caractères en excluant les
caractères particuliers (ex
: « » ? . ; ù) afin
d'éviter tout problème de lecture ou d'affichage.
Utiliser uniquement des clés USB au format FAT
ou FAT32 (File Allocation Table).
Il est recommandé d'utiliser le câble USB
d'origine de l'appareil nomade.
Téléphone
Jumeler un téléphone
Bluetooth
®
Jusqu'à 10 téléphones peuvent être jumelés au
système.
Au préalable, activer la fonction Bluetooth du
téléphone et s’assurer qu’il est "visible par tous"
(configuration du téléphone).
Pour finaliser le jumelage, quelle que soit
la procédure du téléphone ou du système,
confirmer et valider le code affiché à l’identique
sur le système et sur le téléphone.
Les services disponibles sont
dépendants du réseau, de la carte SIM
et de la compatibilité des appareils Bluetooth
utilisés. Vérifier la disponibilité des services
sur le manuel du téléphone et auprès de
l'opérateur.
Les profils compatibles avec le système
sont : HFP, OPP, PBAP, DID, A2DP,
AVRCP, SPP et PAN.
Se connecter sur le site de la Marque pour
plus d'informations (compatibilité, aide
complémentaire...).
Procédure à partir du téléphone
Sélectionner le nom du système dans la
liste des appareils détectés.
Sur le système, accepter la demande de
connexion du téléphone.
Procédure à partir du système
Appuyer sur la touche Home pour accéder aux menus.
Choisir le menu "Téléphone".
Appuyer sur "Gérer connexions".
La liste du (ou des) téléphone(s) détecté(s)
s’affiche.
Sélectionner le nom du téléphone dans la liste.
Le système propose de connecter le téléphone
avec deux profils :
–

en "

Téléphone" : kit mains-libres, téléphone
uniquement.

197
Radio Tactile BLUETOOTH
10– en "Streaming" : lecture sans fil des fichiers
audio du téléphone.
Le système ne peut être connecté à
plusieurs téléphones ayant le même
profil.
Au maximum 2 téléphones peuvent être
connectés simultanément ( 1 par profil).
Les profils Bluetooth choisis sur le
téléphone sont prioritaires sur les profils
choisis sur le système.
En cas d'échec, il est conseillé de désactiver
puis de réactiver la fonction Bluetooth du
téléphone.
Selon le type de téléphone, il est
demandé d'accepter ou non le transfert
du répertoire et du journal d'appels.
Reconnexion automatique
De retour dans le véhicule, si le dernier
téléphone connecté est à nouveau présent,
il est automatiquement reconnu, et dans les
30 secondes environ qui suivent la mise du
contact, le jumelage est opéré automatiquement
(Bluetooth activé).
Gestion des téléphones jumelés
Pour connecter ou déconnecter un téléphone
jumelé :
Choisir le menu "Téléphone".
Appuyer sur "Bluetooth" pour afficher la liste des périphériques jumelés.
Appuyer sur le nom du téléphone choisi dans la
liste pour le déconnecter.
Appuyer à nouveau pour le connecter.
Supprimer un téléphone
Appuyer sur la touche "Bluetooth".
Appuyer sur "Gérer connexions".
Dans la fenêtre qui s'affiche, choisir
"Supprimer".
La liste des appareils jumelés s'affiche.
Appuyer sur le nom du téléphone à supprimer.
Recevoir un appel
Un appel entrant est annoncé par une sonnerie
et un affichage superposé sur l'écran.
Pour décrocher :
Faire un appui court sur la touche TEL
des commandes au volant.
Pour refuser l'appel :
Faire un appui long
sur la touche TEL des commandes au
volant.
Ou
Appuyer sur "Raccrocher " dans l'écran
tactile.
Passer un appel
L'utilisation du téléphone est fortement
déconseillée en conduisant.
Garer le véhicule.
Passer l'appel à l'aide des commandes au
volant.
Appeler un nouveau numéro
Appuyer sur "Téléphone".
Appuyer sur la touche "Clavier".
Saisir le numéro à l'aide du clavier numérique.
Appuyer sur "OK" pour lancer l'appel.
Appeler un contact
Appuyer sur le menu "Téléphone".
Ou faire un appui long
sur la touche TEL des commandes au
volant.
Appuyer sur "Contacts".
Sélectionner le contact dans la liste proposée.
Appeler un des derniers numéros composés
Appuyer sur "Téléphone".
Appuyer sur "Appels".

198
Radio Tactile BLUETOOTH
OuFaire un appui long
sur la touche TEL des commandes au
volant.
Sélectionner le contact dans la liste proposée.
À la coupure du contact, une
communication en cours dans le véhicule
est maintenue pendant 10 minutes. Au-delà,
le système s'éteint et la communication
bascule automatiquement sur le téléphone.
Il est toujours possible de lancer un
appel directement depuis le téléphone ;
stationner le véhicule par mesure de sécurité.
Réglages
Régler la luminosité
Appuyer sur "Réglages".
Sélectionner " Affichage".
Appuyer sur les touches pour
régler la luminosité de l’écran et/ou
du combiné (selon version).
Modifier les paramètres du
système
Appuyer sur "Réglages". Appuyer sur "Système
".
Appuyer sur "Confidentialité" pour
accéder aux réglages de confidentialité.
Appuyer sur "Unités" pour changer l’unité de distance, consommation et
température.
Appuyer sur "Paramètres usine " pour
revenir aux réglages initiaux.
Appuyer sur "Info. système" pour consulter la version du système.
Réglages de confidentialité
Trois options de confidentialité des données sont
disponibles :
"Aucun partage de données (données,
position du véhicule) "
"Partage de données uniquement "
"Partage de données et de la position
du véhicule"
Lorsque le partage des données et de la
position du véhicule est activé, ce
symbole est affiché dans le bandeau supérieur
de l'écran tactile.
Sélectionner la langue
Appuyer sur "Réglages".
Sélectionner "Langues" pour changer de
langue.
Régler la date et l'heure
Appuyer sur "Réglages".
Appuyer sur "Date/Heure ".
Régler la date :
Appuyer sur les flèches pour régler le jour, le mois et l'année.
Régler en premier le jour puis le mois.
Régler l'heure :
Appuyer sur ces touches pour régler l'heure et les minutes.
Sélectionner ou désélectionner le format
24h.
En format 12h, choisir "AM" ou "PM".
Le système ne gère pas
automatiquement les basculements
heure d’été / heure d’hiver.
Format date :
Sélectionner le format d'affichage de la
date.
Questions fréquentes
Les informations décrites ci-après regroupent les
réponses aux questions les plus fréquemment
posées concernant le système.
