CITROEN C4 AIRCROSS 2013 Betriebsanleitungen (in German)

199
7
Praktische Tipps

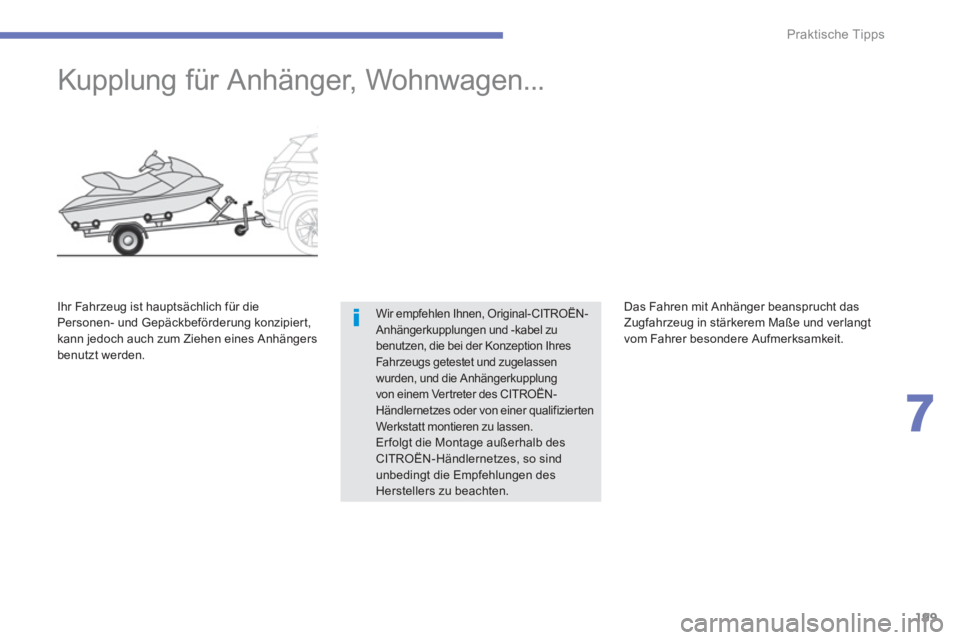

Kupplung für Anhänger, Wohnwagen...
Wir empfehlen Ihnen, Original-CITROËN-Anhängerkupplungen und -kabel zu benutzen, die bei der Konzeption IhresFahrzeugs getestet und zugelassen wurden, und die Anhängerkupplung von einem Vertreter des CITROËN-Händlernetzes oder von einer qualifizierten Werkstatt montieren zu lassen.Er folgt die Montage außerhalb desCITROËN-Händlernetzes, so sind unbedingt die Empfehlungen desHerstellers zu beachten.
Ihr Fahrzeu
g ist hauptsächlich für die
Personen- und Gepäckbeförderung konzipier t, kann jedoch auch zum Ziehen eines Anhängersbenutzt werden. Das Fahren mit Anh
änger beansprucht das Zugfahrzeug in stärkerem Maße und verlangt
vom Fahrer besondere Aufmerksamkeit.

200
Praktische Tipps

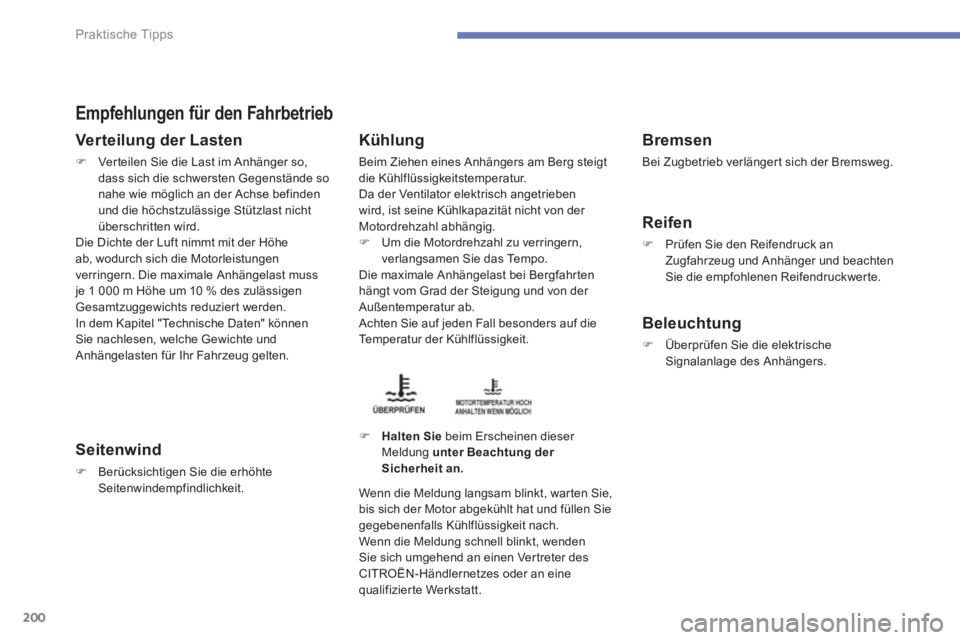

Empfehlungen für den Fahrbetrieb
Verteilung der Lasten
)Ver teilen Sie die Last im Anhänger so,
dass sich die schwersten Gegenstände sonahe wie möglich an der Achse befindenund die höchstzulässige Stützlast nicht überschritten wird.
Die Dichte der Luft nimmt mit der Höhe ab, wodurch sich die Motorleistungen
verringern. Die maximale Anhängelast mussje 1 000 m Höhe um 10 % des zulässigen
Gesamtzuggewichts reduziert werden.
In dem Kapitel "Technische Daten" können Sie nachlesen, welche Gewichte und Anhängelasten für Ihr Fahrzeug gelten.
Seitenwind
)Berücksichtigen Sie die erhöhteSeitenwindempfindlichkeit.



Kühlung

Beim Ziehen eines Anhängers am Berg steigt
die Kühlflüssigkeitstemperatur.
Da der Ventilator elektrisch angetrieben
wird, ist seine Kühlkapazität nicht von der Motordrehzahl abhängig.) Um die Motordrehzahl zu verringern,
verlangsamen Sie das Tempo.
Die maximale Anh

201
7
Praktische Tipps

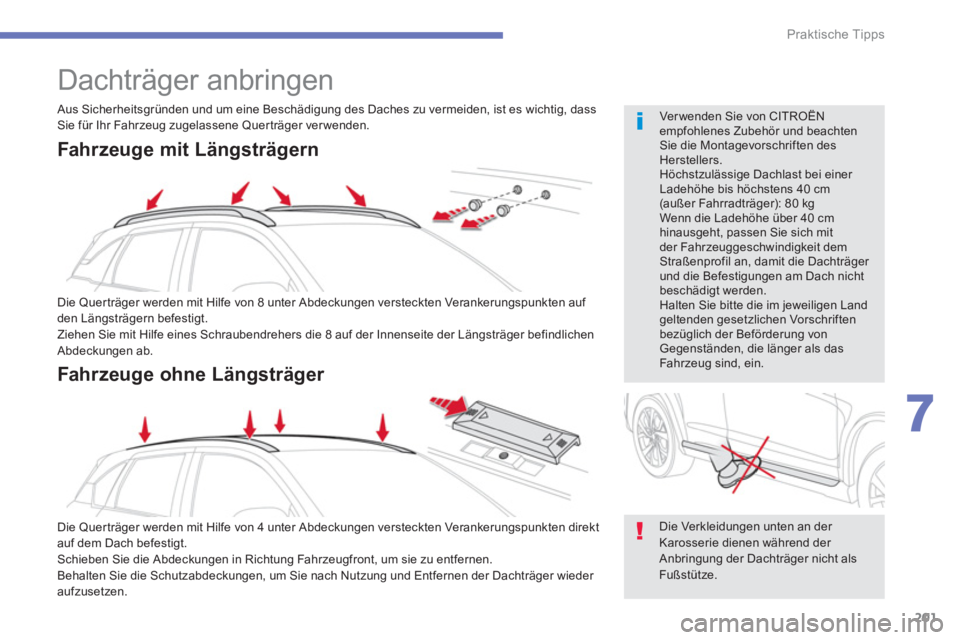

Dachträger anbringen


Die Verkleidungen unten an der Karosserie dienen während der Anbringung der Dachträger nicht alsFußstütze.



Verwenden Sie von CITROËN empfohlenes Zubehör und beachtenSie die Montagevorschriften desHerstellers. Höchstzulässige Dachlast bei einer Ladehöhe bis höchstens 40 cm(außer Fahrradträger): 80 kg
Wenn die Ladehöhe über 40 cm hinausgeht, passen Sie sich mitder Fahrzeuggeschwindigkeit dem Straßenprofil an, damit die Dachträger und die Befestigungen am Dach nicht beschädigt werden.
Halten Sie bitte die im jeweiligen Landgeltenden gesetzlichen Vorschriften bezüglich der Beförderung vonGegenständen, die länger als das Fahrzeug sind, ein. Die
Querträger werden mit Hilfe von 8 unter Abdeckungen versteckten Verankerungspunkten auf
den Längsträgern befestigt.
Ziehen Sie mit Hilfe eines Schraubendrehers die 8 auf der Innenseite der Längsträger befindlichenAbdeckungen ab.
Die
Querträger werden mit Hilfe von 4 unter Abdeckungen versteckten Verankerungspunkten direkt
auf dem Dach befestigt.
Schieben Sie die Abdeckungen in Richtung Fahr zeugfront, um sie zu entfernen.
Behalten Sie die Schutzabdeckungen, um Sie nach Nutzung und Entfernen der Dachträger wieder aufzusetzen.


Fahr zeuge mit Längsträgern

Fahr zeu
ge ohne Längsträger

Aus Sicherheitsgründen und um eine Beschädigung des Daches zu vermeiden, ist es wichtig, dassSie für Ihr Fahrzeug zugelassene Querträger verwenden.

202
Praktische Tipps

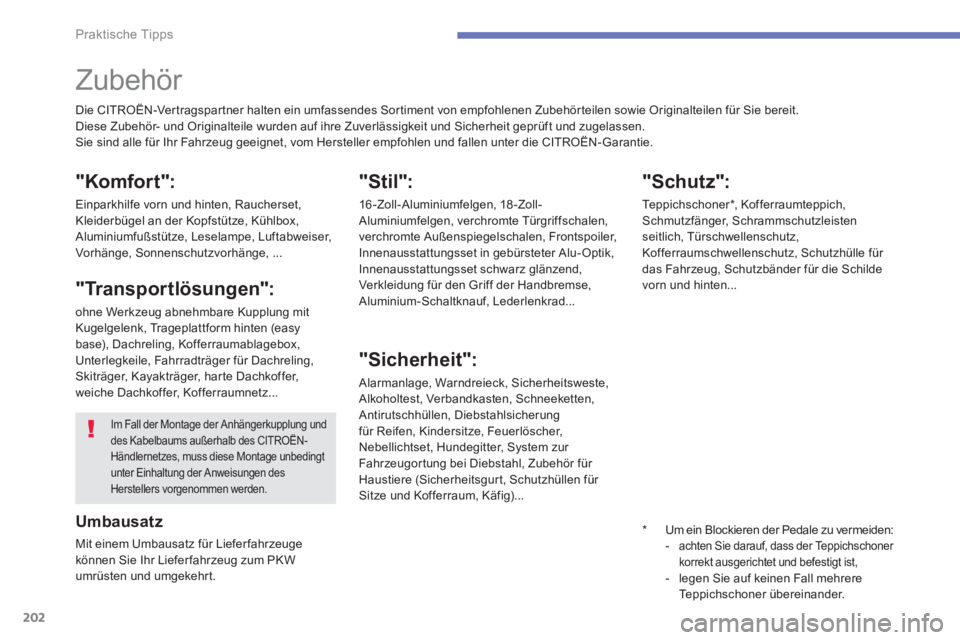

Zubehör
Die CITROËN-Vertragspartner halten ein umfassendes Sortiment von empfohlenen Zubehörteilen sowie Originalteilen für Sie bereit.
Diese Zubehör- und Originalteile wurden auf ihre Zuverlässigkeit und Sicherheit geprüft und zugelassen.
Sie sind alle für Ihr Fahrzeug geeignet, vom Hersteller empfohlen und fallen unter die CITROËN-Garantie.







"Komfort":

Einparkhilfe vorn und hinten, Raucherset,
Kleiderbügel an der Kopfstütze, Kühlbox,
Aluminiumfußstütze, Leselampe, Luftabweiser,
Vorhänge, Sonnenschutzvorhänge, ...


"Transportlösungen":

ohne Werkzeug abnehmbare Kupplung mit
Kugelgelenk, Trageplattform hinten (easy
base), Dachreling, Kofferraumablagebox,
Unterlegkeile, Fahrradträger für Dachreling,
Skiträger, Kayakträger, harte Dachkoffer,
weiche Dachkoffer, Kofferraumnetz...

"Stil":

16-Zoll-Aluminiumfelgen, 18-Zoll-
Aluminiumfelgen, verchromte Türgriffschalen,
verchromte Außenspiegelschalen, Frontspoiler,
Innenausstattungsset in gebürsteter Alu-Optik,
Innenausstattungsset schwarz glänzend,
Verkleidung für den Griff der Handbremse,
Aluminium-Schaltknauf, Lederlenkrad...


"Sicherheit":

Alarmanlage, Warndreieck, Sicherheitsweste,
Alkoholtest, Verbandkasten, Schneeketten,
Antirutschhüllen, Diebstahlsicherung
für Reifen, Kindersitze, Feuerlöscher,
Nebellichtset, Hundegitter, System zur
Fahrzeugortung bei Diebstahl, Zubehör für
Haustiere (Sicherheitsgur t, Schutzhüllen für
Sitze und Kofferraum, Käfig)...


"Schutz":

Teppichschoner * , Kofferraumteppich,
Schmutzfänger, Schrammschutzleisten
seitlich, Türschwellenschutz,
Kofferraumschwellenschutz, Schutzhülle für
das Fahrzeug, Schutzbänder für die Schilde
vorn und hinten...



Umbausatz

Mit einem Umbausatz für Liefer fahrzeuge
können Sie Ihr Liefer fahrzeug zum PKW
umrüsten und umgekehrt.



Im Fall der Montage der Anhängerkupplung und
des Kabelbaums außerhalb des CITROËN-
Händlernetzes, muss diese Montage unbedingt
unter Einhaltung der Anweisungen des
Herstellers vorgenommen werden.



* Um ein Blockieren der Pedale zu vermeiden:


- achten Sie darauf, dass der Teppichschoner
korrekt ausgerichtet und befestigt ist,

- legen Sie auf keinen Fall mehrere
Teppichschoner übereinander.

203
7
Praktische Tipps
Der Einbau eines nicht von CITROËN empfohlenen elektrischen Geräts oder Zubehörteils kann zu einer Betriebsstörung in der elektronischenAnlage Ihres Fahrzeugs und zuerhöhtem Verbrauch führen.
Wir bitten Sie, dies zur Kenntnis zu nehmen und empfehlen Ihnen, sich aneinen Vertreter der Marke CITROËN zu wenden, der Ihnen gerne die empfohlenen Geräte und Zubehör teile zeigt.

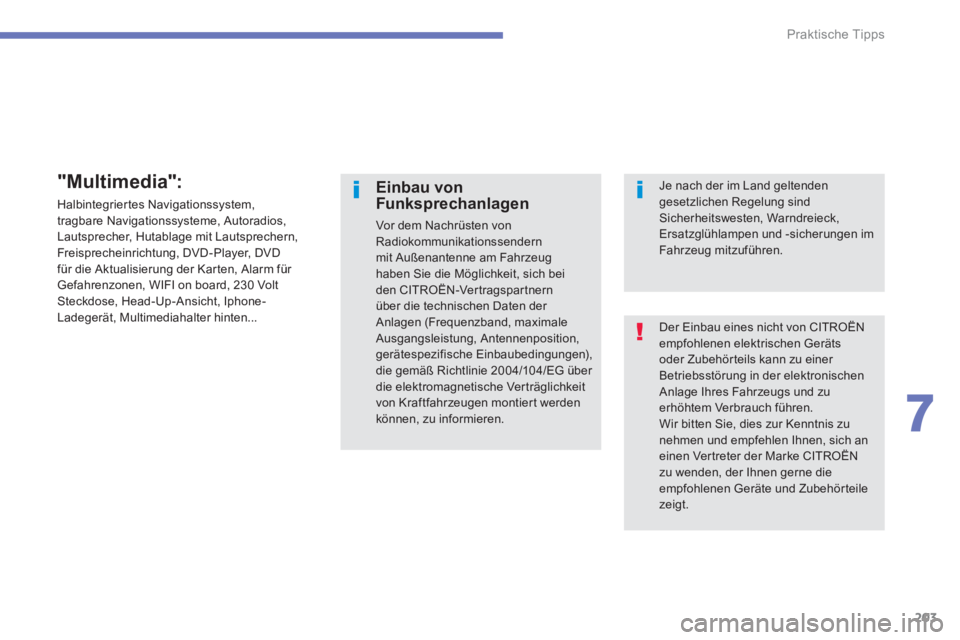

Einbau vonFunksprechanlagen
Vor dem Nachrüsten von Radiokommunikationssendern mit Außenantenne am Fahrzeughaben Sie die Möglichkeit, sich beiden CITROËN-Vertragspartnernüber die technischen Daten der Anlagen (Frequenzband, maximaleAusgangsleistung, Antennenposition,gerätespezifische Einbaubedingungen),die gemäß Richtlinie 2004/104/EG über die elektromagnetische Verträglichkeit von Kraftfahrzeugen montiert werdenkönnen, zu informieren.



Je nach der im Land geltendengesetzlichen Regelung sindSicherheitswesten, Warndreieck,Ersatzglühlampen und -sicherungen imFahrzeug mitzuführen.


"Multimedia":

Halbintegriertes Navigationssystem,
tragbare Navigationssysteme, Autoradios,
Lautsprecher, Hutablage mit Lautsprechern,
Freisprecheinrichtung, DVD-Player, DVD
für die Aktualisierung der Kar ten, Alarm für
Gefahrenzonen, WIFI on board, 230 Volt
Steckdose, Head-Up-Ansicht, Iphone-
Ladegerät, Multimediahalter hinten...

204
Kontrollen
TOTAL & CITROËN


Partner in Sachen Leistung und
Umweltschutz

Innovation im Dienste der Leistung

Seit mehr als 40 Jahren entwickeln die Forschungs-
und Entwicklungsteams von TOTAL für CITROËN
Schmierstoffe, die den neuesten technischen
Innovationen der CITROËN-Fahrzeuge Rechnung
tragen, im Motorsport sowie im täglichen Leben.
Dies ist für Sie die Gewähr, für Ihren Motor die besten
Leistungen zu erzielen.


Ein optimaler Schutz Ihres
Motors
Durch die War tung Ihres CITROËN-
Fahrzeugs mit TOTAL-Schmierstoffen
tragen Sie dazu bei, die Lebensdauer
und die Leistungen Ihres Motors zu
verbessern und dabei die Umwelt zu
schützen.

bevorzugt

205
8
Kontrollen

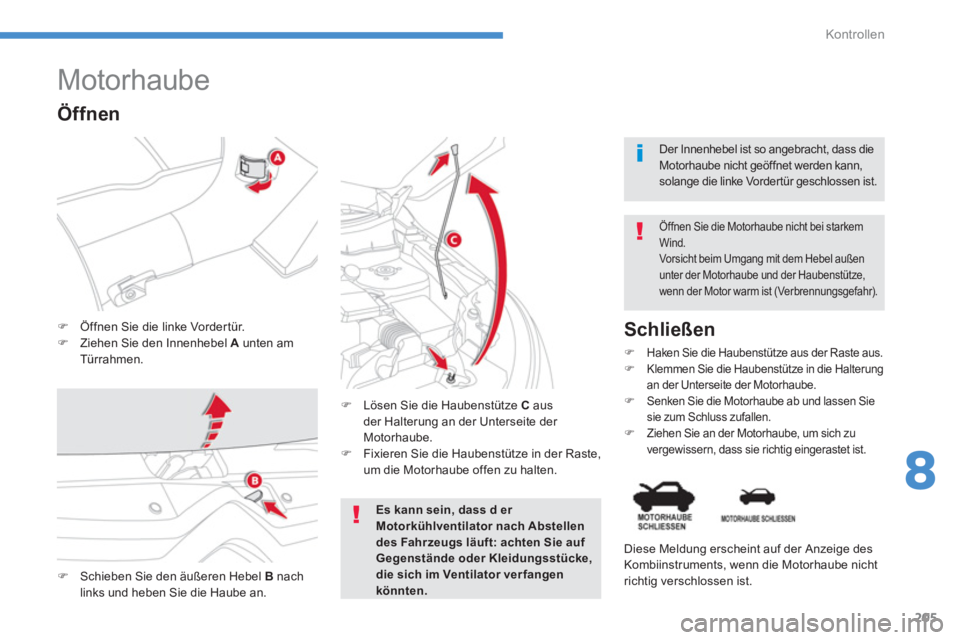

Motorhaube



)
Öffnen Sie die linke Vorder tür.

)
Ziehen Sie den Innenhebel A
unten am
Türrahmen.

Öffnen Sie die Motorhaube nicht bei starkem
Wind.
Vorsicht beim Umgang mit dem Hebel außen
unter der Motorhaube und der Haubenstütze,
wenn der Motor warm ist (Verbrennungsgefahr).



)
Lösen Sie die Haubenstütze C
aus
der Halterung an der Unterseite der
Motorhaube.

)
Fixieren Sie die Haubenstütze in der Raste,
um die Motorhaube offen zu halten.


Schließen



)
Haken Sie die Haubenstütze aus der Raste aus.

)
Klemmen Sie die Haubenstütze in die Halterung
an der Unterseite der Motorhaube.

)
Senken Sie die Motorhaube ab und lassen Sie
sie zum Schluss zufallen.

)
Ziehen Sie an der Motorhaube, um sich zu
vergewissern, dass sie richtig eingerastet ist.


Der Innenhebel ist so angebracht, dass die
Motorhaube nicht geöffnet werden kann,
solange die linke Vorder tür geschlossen ist.


Öffnen


)
Schieben Sie den äußeren Hebel B
nach
links und heben Sie die Haube an.
Diese Meldung erscheint auf der Anzeige des
Kombiinstruments, wenn die Motorhaube nicht
richtig verschlossen ist.

Es kann sein, dass der Motorkühlventilator nach Abstellendes Fahrzeugs läuft: achten Sie auf Gegenstände oder Kleidungsstücke,die sich im Ventilator ver fangen könnten.

206
Kontrollen
der verschiedenen Betriebsstoffe kontrollieren und bestimmte Teile austauschen.

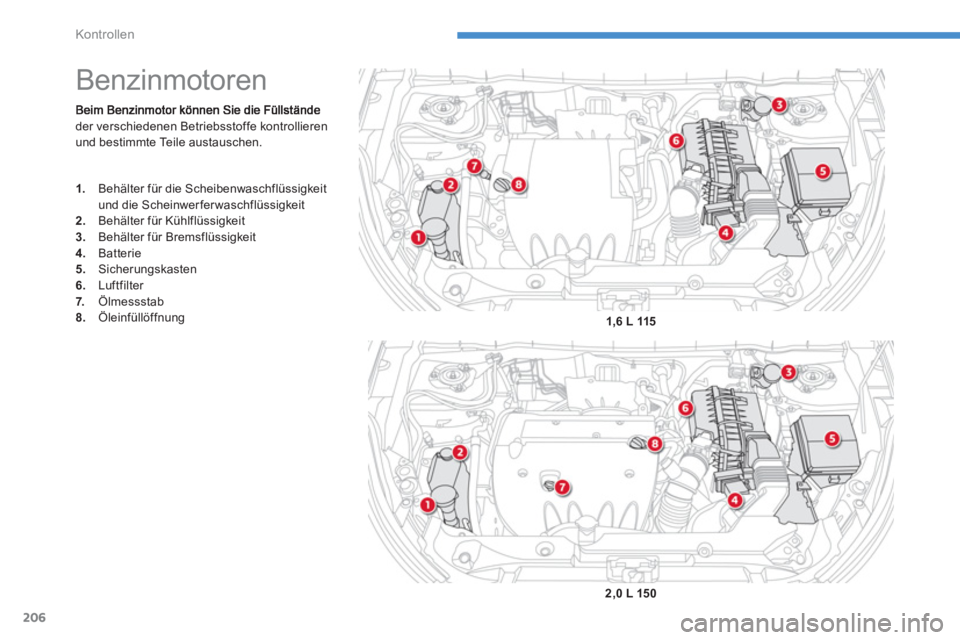

Benzinmotoren
1.
Behälter für die Scheibenwaschflüssigkeitund die Scheinwerferwaschflüssigkeit 2.
Behälter für Kühlflüssigkeit 3.
Behälter für Bremsflüssigkeit 4.
Batterie 5.
Sicherungskasten
6.Luftfilter
7. Ölmessstab 8.Öleinfüllöffnung

1,6 L 115
2,0 L 150

207
8
Kontrollen
Beim Dieselmotor können Sie die Füllstände
der verschiedenen Betriebsstoffe kontrollieren,
bestimmte Teile auswechseln und den
Kraftstoffkreislauf entlüften.

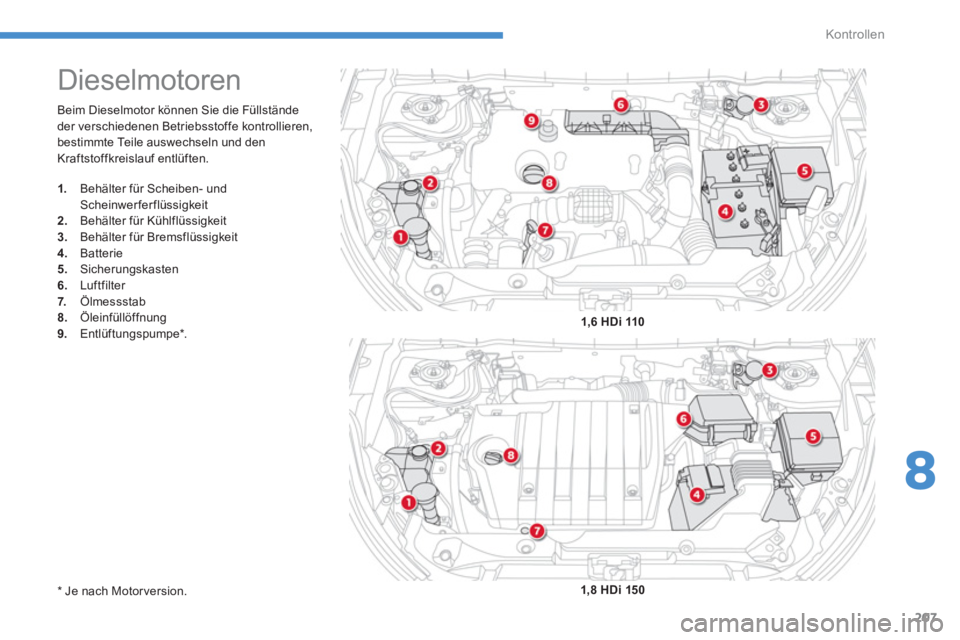

Dieselmotoren



1.
Behälter für Scheiben- und
Scheinwerferflüssigkeit

2.
Behälter für Kühlflüssigkeit

3.
Behälter für Bremsflüssigkeit

4.
Batterie

5.
Sicherungskasten

6.
Luftfilter

7.
Ölmessstab

8.
Öleinfüllöffnung

9.
Entlüftungspumpe * .

1,6 HDi 110


1,8 HDi 150



* Je nach Motor version
.

208
Kontrollen
Sobald das Smbol schnell blinkt

(etwa zweimal pro Sekunde) befindet
sich nur noch wenig Kraftstoff in Ihrem
Tank (ca. 5 Liter).
Tanken Sie unbedingt nach, um eine
Kraftstoffpanne zu vermeiden.

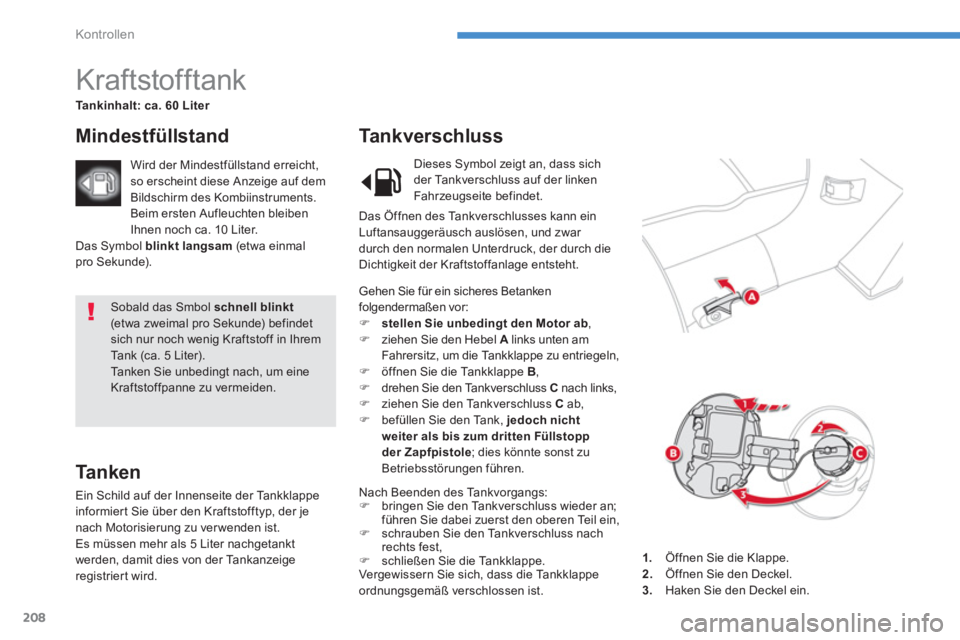

Kraftstofftank



Tankinhalt: ca. 60 Liter




Mindestfüllstand

Ta n k e n

Ein Schild auf der Innenseite der Tankklappe
informier t Sie über den Kraftstofftyp, der je
nach Motorisierung zu ver wenden ist.
Es müssen mehr als 5 Liter nachgetankt
werden, damit dies von der Tankanzeige
registrier t wird.


Ta n k v e r s c h l u s s

Wird der Mindestfüllstand erreicht,
so erscheint diese Anzeige auf dem
Bildschirm des Kombiinstruments.
Beim ersten Aufleuchten bleiben
Ihnen noch ca. 10 Liter.
Das Symbol blinkt langsam
(etwa einmal
pro Sekunde).


1.
Öffnen Sie die Klappe.

2.
Öffnen Sie den Deckel.

3.
Haken Sie den Deckel ein.
Gehen Sie für ein sicheres Betanken
folgendermaßen vor:


)
stellen
Sie unbedingt den Motor ab
,

)
ziehen Sie den Hebel A
links unten am
Fahrersitz, um die Tankklappe zu entriegeln,

)
öffnen Sie die Tankklappe B
,

)
drehen Sie den Tankverschluss C
nach links,

)
ziehen Sie den Tankverschluss C
ab,

)
befüllen Sie den Tank, jedoch nicht
weiter als bis zum dritten Füllstopp
der Zapfpistole
; dies könnte sonst zu
Betriebsstörungen führen.
Nach Beenden des Tankvorgangs:


)
bringen Sie den Tankverschluss wieder an;
führen Sie dabei zuerst den oberen Teil ein,

)
schrauben Sie den Tankverschluss nach
rechts fest,

)
schließen Sie die Tankklappe.
Vergewissern Sie sich, dass die Tankklappe
ordnungsgemäß verschlossen ist. Dieses Symbol zeigt an, dass sich
der Tankverschluss auf der linken
Fahrzeugseite befindet.
Das Öffnen des Tankverschlusses kann ein
Luftansauggeräusch auslösen, und zwar
durch den normalen Unterdruck, der durch die
Dichtigkeit der Kraftstoffanlage entsteht.
