Kontrollen










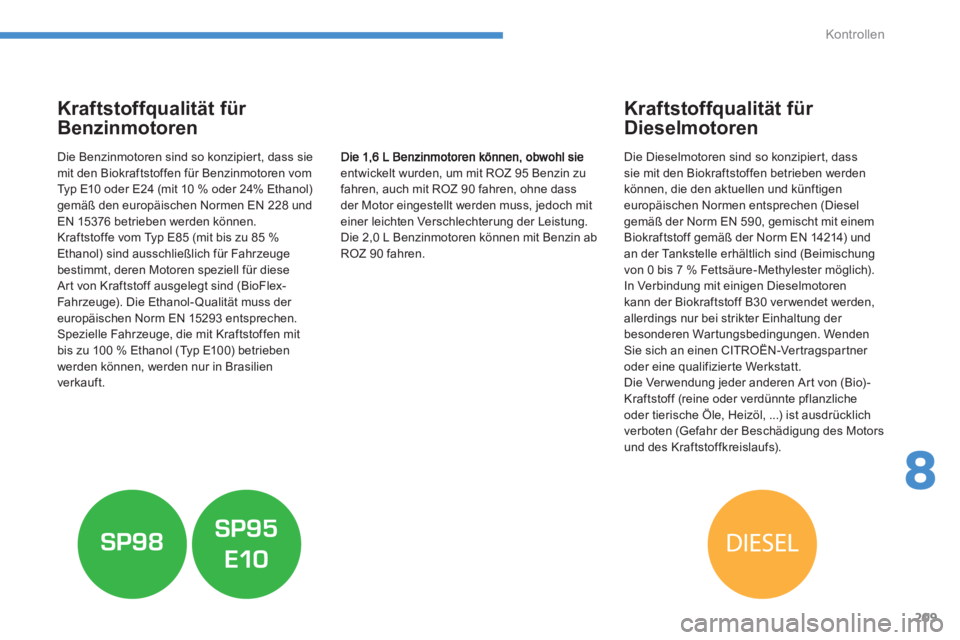

Kraftstoffqualität für
Benzinmotoren

Die Benzinmotoren sind so konzipier t, dass sie
mit den Biokraftstoffen für Benzinmotoren vom
Typ E10 oder E24 (mit 10 % oder 24% Ethanol)
gemäß den europäischen Normen EN 228 und
EN 15376 betrieben werden können.
Kraftstoffe vom Typ E85 (mit bis zu 85 %
Ethanol) sind ausschließlich für Fahrzeuge
bestimmt, deren Motoren speziell für diese
Art von Kraftstoff ausgelegt sind (BioFlex-
Fahrzeuge). Die Ethanol- Qualität muss der
europäischen Norm EN 15293 entsprechen.
Spezielle Fahrzeuge, die mit Kraftstoffen mit
bis zu 100 % Ethanol (Typ E100) betrieben
werden können, werden nur in Brasilien
verkauft.














Kraftstoffqualität für
Dieselmotoren

Die Dieselmotoren sind so konzipier t, dass
sie mit den Biokraftstoffen betrieben werden
können, die den aktuellen und künftigen
europäischen Normen entsprechen (Diesel
gemäß der Norm EN 590, gemischt mit einem
Biokraftstoff gemäß der Norm EN 14214) und
an der Tankstelle erhältlich sind (Beimischung
von 0 bis 7 % Fettsäure-Methylester möglich).
In Verbindung mit einigen Dieselmotoren
kann der Biokraftstoff B30 ver wendet werden,
allerdings nur bei strikter Einhaltung der
besonderen Wartungsbedingungen. Wenden
Sie sich an einen CITROËN-Ver tragspar tner
oder eine qualifizierte Werkstatt.
Die Ver wendung jeder anderen Art von (Bio)-
Kraftstoff (reine oder verdünnte pflanzliche
oder tierische Öle, Heizöl, ...) ist ausdrücklich
verboten (Gefahr der Beschädigung des Motors
und des Kraftstoffkreislaufs).
entwickelt wurden, um mit ROZ 95 Benzin zu fahren, auch mit ROZ 90 fahren, ohne dassder Motor eingestellt werden muss, jedoch mit
einer leichten Verschlechterung der Leistung.
Die
2,0 L Benzinmotoren können mit Benzin ab
ROZ 90 fahren.

210
Kontrollen











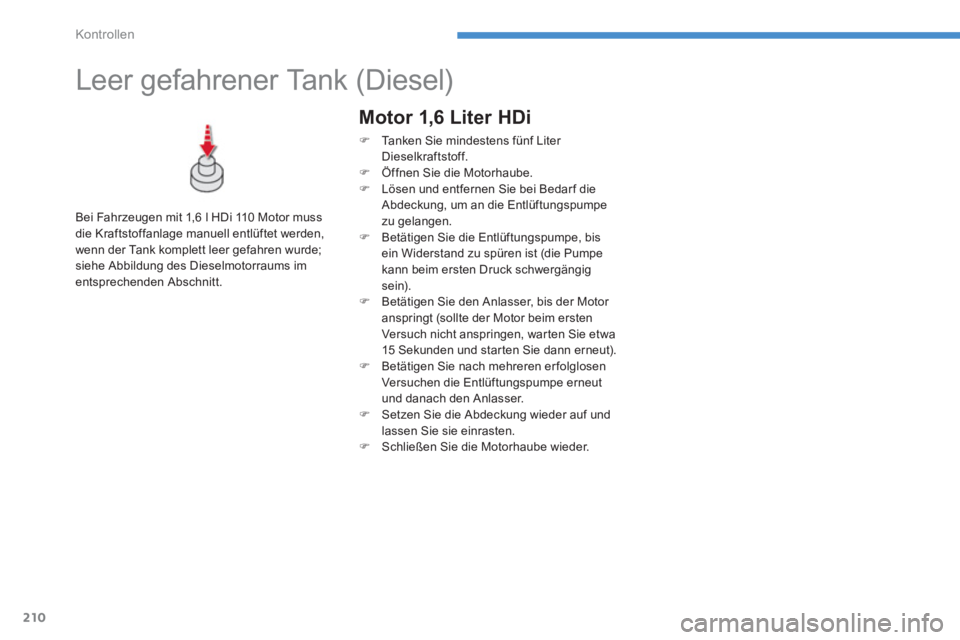

Leer gefahrener Tank (Diesel)


Bei Fahrzeugen mit 1,6 l HDi 110 Motor muss
die Kraftstoffanlage manuell entlüftet werden,
wenn der Tank komplett leer gefahren wurde;
siehe Abbildung des Dieselmotorraums im
entsprechenden Abschnitt.



Motor 1,6 Liter HDi



)
Tanken Sie mindestens fünf Liter
Dieselkraftstoff.

)
Öffnen Sie die Motorhaube.

)
Lösen und entfernen Sie bei Bedar f die
Abdeckung, um an die Entlüftungspumpe
zu gelangen.

)
Betätigen Sie die Entlüftungspumpe, bis
ein Widerstand zu spüren ist (die Pumpe
kann beim ersten Druck schwergängig
sein).

)
Betätigen Sie den Anlasser, bis der Motor
anspringt (sollte der Motor beim ersten
Versuch nicht anspringen, warten Sie etwa
15 Sekunden und star ten Sie dann erneut).

)
Betätigen Sie nach mehreren erfolglosen
Versuchen die Entlüftungspumpe erneut
und danach den Anlasser.

)
Setzen Sie die Abdeckung wieder auf und
lassen Sie sie einrasten.

)
Schließen Sie die Motorhaube wieder.

211
8
Kontrollen






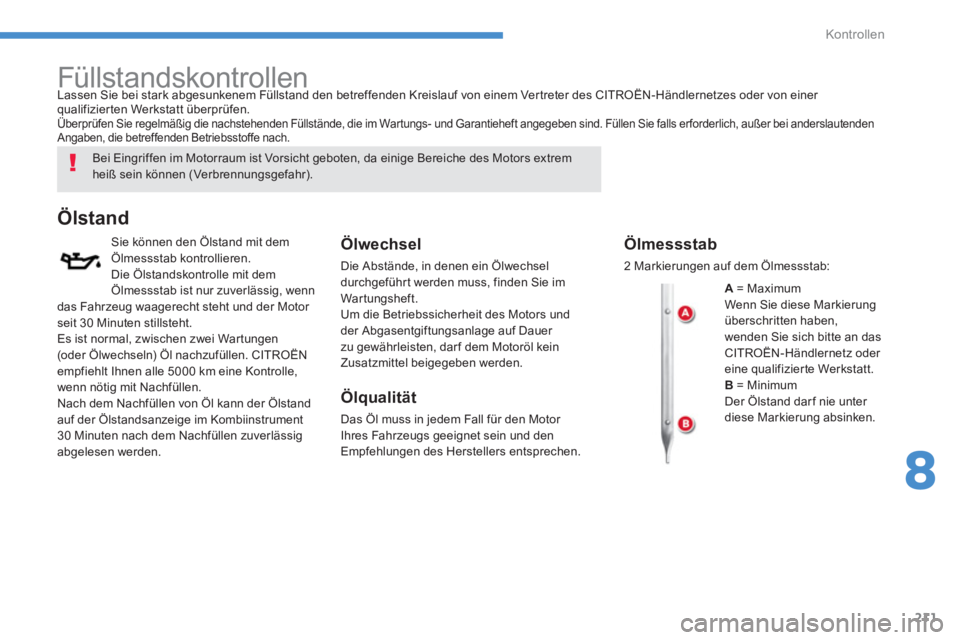

Füllstandskontrollen


Bei Eingriffen im Motorraum ist Vorsicht geboten, da einige Bereiche des Motors extremheiß sein können (Verbrennungsgefahr).


















Ölstand


Sie können den Ölstand mit dem
Ölmessstab kontrollieren.
Die Ölstandskontrolle mit dem
Ölmessstab ist nur zuverlässig, wenn
das Fahrzeug waagerecht steht und der Motor
seit 30 Minuten stillsteht.
Es ist normal, zwischen zwei Wartungen
(oder Ölwechseln) Öl nachzufüllen. CITROËN
empfiehlt Ihnen alle 5000 km eine Kontrolle,
wenn nötig mit Nachfüllen.
Nach dem Nachfüllen von Öl kann der Ölstand
auf der Ölstandsanzeige im Kombiinstrument
30 Minuten nach dem Nachfüllen zuverlässig
abgelesen werden.

Ölwechsel

Die Abstände, in denen ein Ölwechsel
durchgeführt werden muss, finden Sie im
War tungshef t.
Um die Betriebssicherheit des Motors und
der Abgasentgiftungsanlage auf Dauer
zu gewährleisten, dar f dem Motoröl kein
Zusatzmittel beigegeben werden.


Ölqualität

Das Öl muss in jedem Fall für den Motor
Ihres Fahrzeugs geeignet sein und den
Empfehlungen des Herstellers entsprechen.

Lassen Sie bei stark ab
gesunkenem Füllstand den betreffenden Kreislauf von einem Vertreter des CITROËN-Händlernetzes oder von einer qualifizierten Werkstatt überprüfen.
Überprüfen Sie regelmäßig die nachstehenden Füllstände, die im War tungs- und Garantieheft angegeben sind. Füllen Sie falls er forderlich, außer bei anderslautenden Angaben, die betreffenden Betriebsstoffe nach.
Ölmessstab

2 Markierungen auf dem Ölmessstab:
A
= M
aximum
Wenn Sie diese Markierung überschritten haben,
wenden Sie sich bitte an dasCITROËN-Händlernetz oder eine qualifizier te Werkstatt.
B
= Minimum
Der Ölstand dar f nie unter
diese Markierun
g absinken.

212

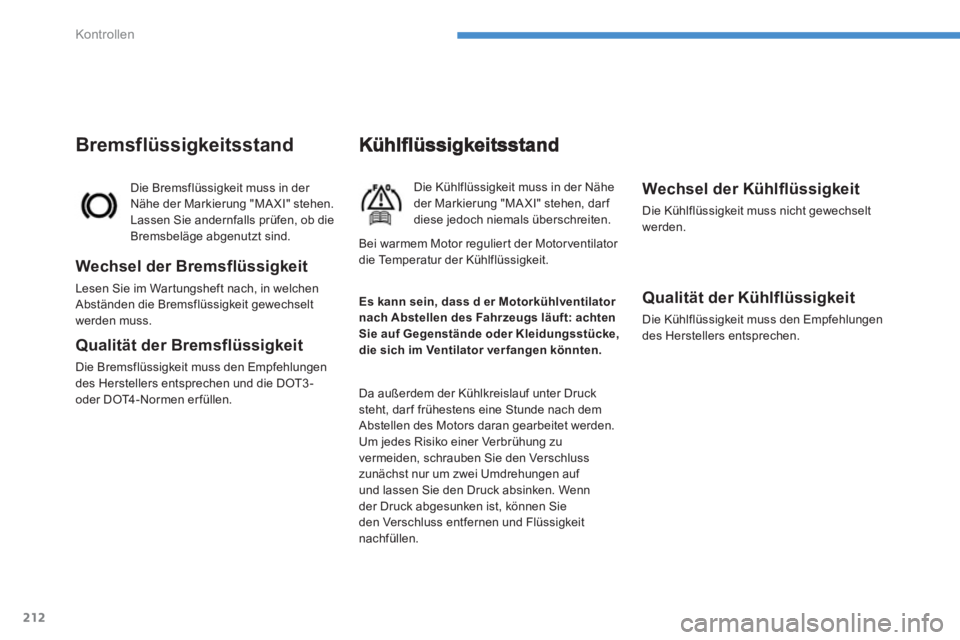

Kontrollen
Die Kühlflüssigkeit muss in der Nähe
der Markierung "MA XI" stehen, darf diese jedoch niemals überschreiten.
D
a außerdem der Kühlkreislauf unter Druck
steht, darf frühestens eine Stunde nach dem
Abstellen des Motors daran gearbeitet werden.
Um
jedes Risiko einer Verbrühung zu
vermeiden, schrauben Sie den Verschluss
zunächst nur um zwei Umdrehungen auf und lassen Sie den Druck absinken. Wenn
der Druck abgesunken ist, können Sie
den Verschluss entfernen und Flüssigkeit
nachfüllen.

Wechsel der Kühlflüssigkeit

Die Kühlflüssigkeit muss nicht gewechselt
w
erden.

Qualität der Kühlflüssigkeit

Die Kühlflüssigkeit muss den Empfehlungen
des Herstellers entsprechen. Die Bremsflüssi
gkeit muss in der Nähe der Markierung "MAXI" stehen.
Lassen Sie andernfalls prüfen, ob die
Bremsbeläge abgenutzt sind.
Bremsflüssigkeitsstand
Wechsel der Bremsflüssigkeit
Lesen Sie im Wartungsheft nach, in welchen Abständen die Bremsflüssigkeit gewechselt
werden muss.
Qualität der Bremsflüssigkeit
Die Bremsflüssigkeit muss den Empfehlungen
des Herstellers entsprechen und die DOT3-
oder DOT4-Normen er füllen.Es kann sein
, dass der Motorkühlventilator
nach Abstellen des Fahrzeugs läuft: achten
Sie auf Gegenstände oder Kleidungsstücke,die sich im Ventilator ver fangen könnten.
Bei warmem Motor reguliert der Motorventilator
die Temperatur der Kühlflüssigkeit.

213
8
Kontrollen

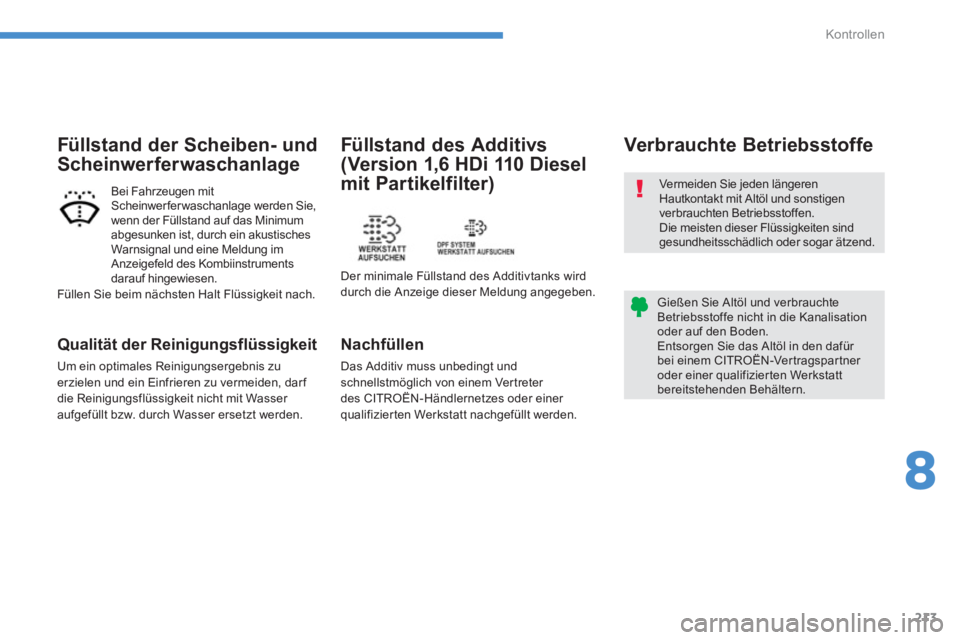

Ver meiden Sie jeden längeren Hautkontakt mit Altöl und sonstigenverbrauchten Betriebsstoffen. Die meisten dieser Flüssigkeiten sindgesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchteBetriebsstoffe nicht in die Kanalisationoder auf den Boden.
Entsorgen Sie das Altöl in den dafür bei einem CITROËN-Ver tragspartner oder einer qualifizierten Werkstatt bereitstehenden Behältern.








Verbrauchte Betriebsstoffe
Nachfüllen
Das Additiv muss unbedingt und
schnellstmöglich von einem Vertreter
des CITROËN-Händlernetzes oder einer qualifizier ten Werkstatt nachgefüllt werden.
Füllstand des Additivs
(Version 1,6 HDi 110 Diesel
mit Partikelfilter)
Der minimale Füllstand des Additivtanks wirddurch die Anzeige dieser Meldung angegeben.

Qualität der Reinigungsflüssigkeit

Um ein optimales Reinigungsergebnis zu
erzielen und ein Einfrieren zu vermeiden, dar f
die Reinigungsflüssigkeit nicht mit Wasser
aufgefüllt bzw. durch Wasser ersetzt werden.





















Füllstand der Scheiben- und
Scheinwerferwaschanlage
Bei Fahrzeugen mitScheinwerferwaschanlage werden Sie,
wenn der Füllstand auf das Minimum
abgesunken ist, durch ein akustisches Warnsignal und eine Meldung im Anzeigefeld des Kombiinstruments
darauf hingewiesen.
Füllen Sie beim nächsten Halt Flüssigkeit nach.

214
Kontrollen






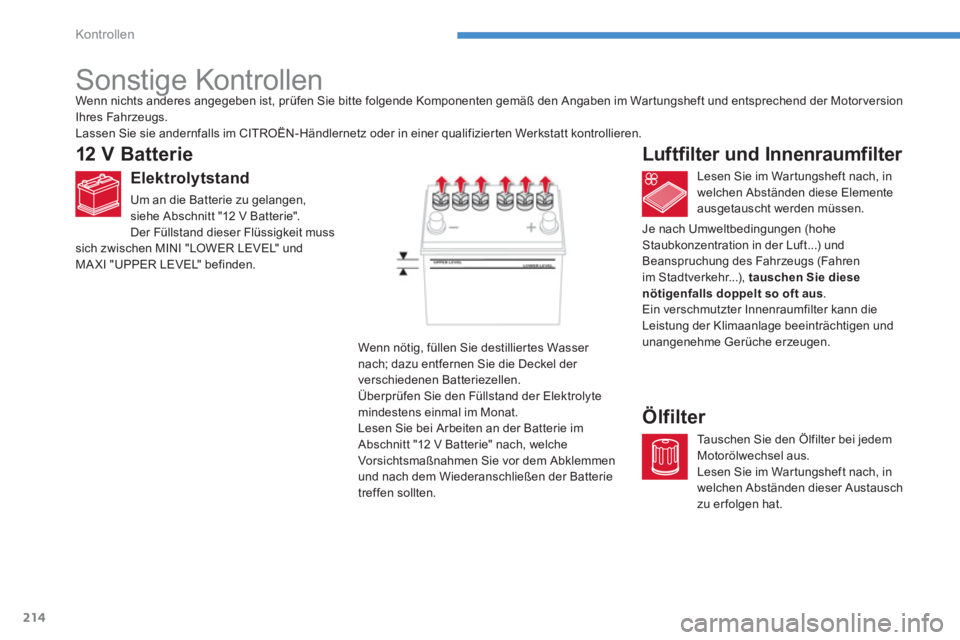

Sonstige Kontrollen
12 V Batterie


Elektrolytstand

Um an die Batterie zu gelangen, siehe Abschnitt "12 V Batterie".
Der Füllstand dieser Flüssigkeit musssich zwischen MINI "LOWER LEVEL" und MA XI "UPPER LEVEL" befinden.
Lesen Sie im War tun
gsheft nach, inwelchen Abständen diese Elemente
ausgetauscht werden müssen.
Luftfilter und Innenraumfilter
Tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Lesen Sie im War tungsheft nach, in
welchen Abständen dieser Austausch
zu erfolgen hat.














Ölfilter

Wenn nötig, füllen Sie destillier tes Wasser
nach; dazu entfernen Sie die Deckel der
v
erschiedenen Batteriezellen.
Überprüfen Sie den Füllstand der Elektrolyte
mindestens einmal im Monat.
Lesen Sie bei Arbeiten an der Batterie im Abschnitt "12 V Batterie" nach, welche Vorsichtsmaßnahmen Sie vor dem Abklemmenund nach dem Wiederanschließen der Batterietreffen sollten. Wenn nichts anderes an
gegeben ist, prüfen Sie bitte folgende Komponenten gemäß den Angaben im Wartungsheft und entsprechend der Motorversion
Ihres Fahrzeugs.
Lassen Sie sie andernfalls im CITROËN-Händlernetz oder in einer qualifizierten Werkstatt kontrollieren.
Je nach Umweltbedin
gungen (hohe Staubkonzentration in der Luft...) und
Beanspruchung des Fahrzeugs (Fahren
im Stadtverkehr...), tauschen Sie diese
nötigenfalls doppelt so oft aus. Ein verschmutzter Innenraumfilter kann dieLeistung der Klimaanlage beeinträchtigen und
unangenehme Gerüche erzeugen.

215
8
Kontrollen






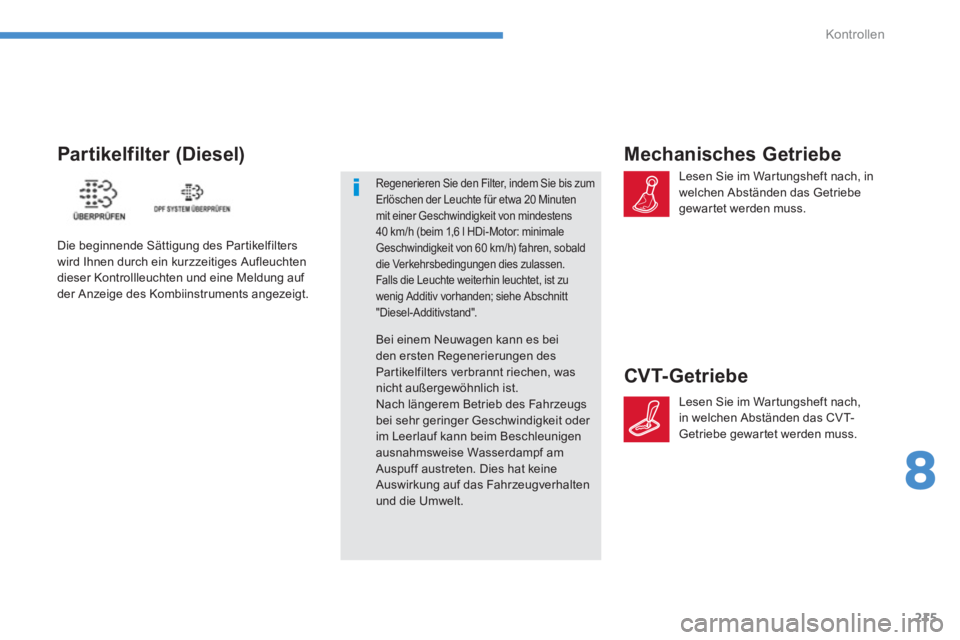

Mechanisches Getriebe

Lesen Sie im War tungsheft nach, in
welchen Abständen das Getriebe
gewartet werden muss.







CVT- Getriebe

Lesen Sie im War tungsheft nach,
in welchen Abständen das CVT-
Getriebe gewartet werden muss.










Par tikelfilter (Diesel)

Die beginnende Sättigung des Partikelfilters
wird Ihnen durch ein kurzzeitiges Aufleuchten
dieser Kontrollleuchten und eine Meldung auf
der Anzeige des Kombiinstruments angezeigt.
Regenerieren Sie den Filter, indem Sie bis zum
Erlöschen der Leuchte für etwa 20 Minuten
mit einer Geschwindigkeit von mindestens
40 km/h (beim 1,6 l HDi-Motor: minimale
Geschwindigkeit von 60 km/h) fahren, sobald
die Verkehrsbedingungen dies zulassen.
Falls die Leuchte weiterhin leuchtet, ist zu
wenig Additiv vorhanden; siehe Abschnitt
"Diesel-Additivstand".

Bei einem Neuwagen kann es bei
den ersten Regenerierungen des
Partikelfilters verbrannt riechen, was
nicht außergewöhnlich ist.
Nach längerem Betrieb des Fahrzeugs
bei sehr geringer Geschwindigkeit oder
im Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am
Auspuff austreten. Dies hat keine
Auswirkung auf das Fahrzeugverhalten
und die Umwelt.

216
Kontrollen

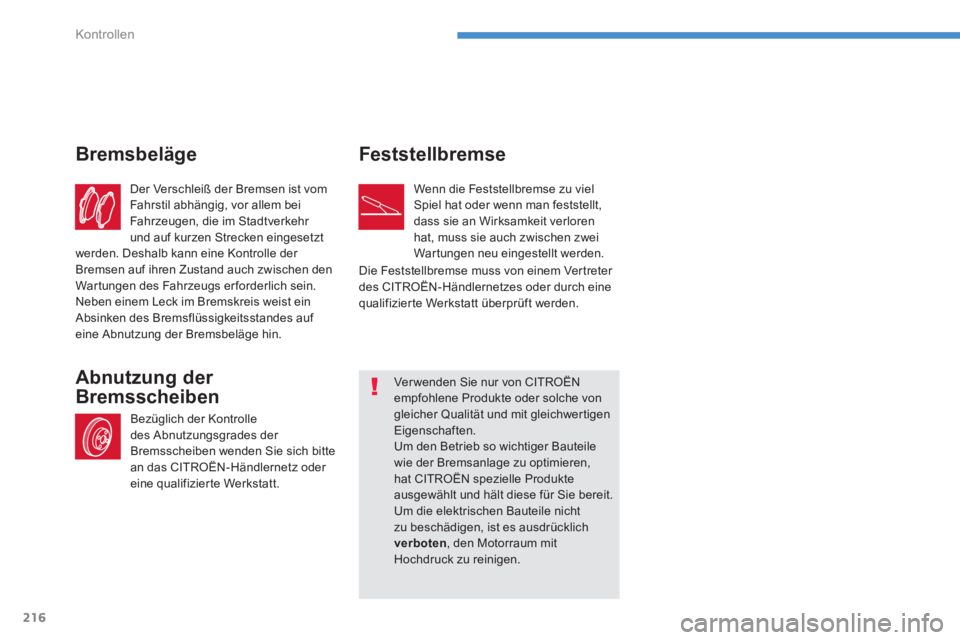

Der Verschleiß der Bremsen ist vom
Fahrstil abhängig, vor allem bei
Fahrzeugen, die im Stadtverkehr
und auf kurzen Strecken eingesetzt
werden. Deshalb kann eine Kontrolle der
Bremsen auf ihren Zustand auch zwischen den
Wartungen des Fahrzeugs er forderlich sein.
Neben einem Leck im Bremskreis weist ein
Absinken des Bremsflüssigkeitsstandes auf
eine Abnutzung der Bremsbeläge hin.
















Bremsbeläge

Bezüglich der Kontrolle
des Abnutzungsgrades der
Bremsscheiben wenden Sie sich bitte
an das CITROËN-Händlernetz oder
eine qualifizierte Werkstatt.


Abnutzung der
Bremsscheiben Feststellbremse
Wenn die Feststellbremse zu vielSpiel hat oder wenn man feststellt, dass sie an Wirksamkeit verloren
hat, muss sie auch zwischen zweiWartungen neu eingestellt werden.
















Ver wenden Sie nur von CITROËN
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile
wie der Bremsanlage zu optimieren,
hat CITROËN spezielle Produkte
ausgewählt und hält diese für Sie bereit.
Um die elektrischen Bauteile nicht
zu beschädigen, ist es ausdrücklich
verboten
, den Motorraum mit
Hochdruck zu reinigen.
Di
e Feststellbremse muss von einem Vertreter
des CITROËN-Händlernetzes oder durch eine
qualifizierte Werkstatt überprüft werden.

9
217

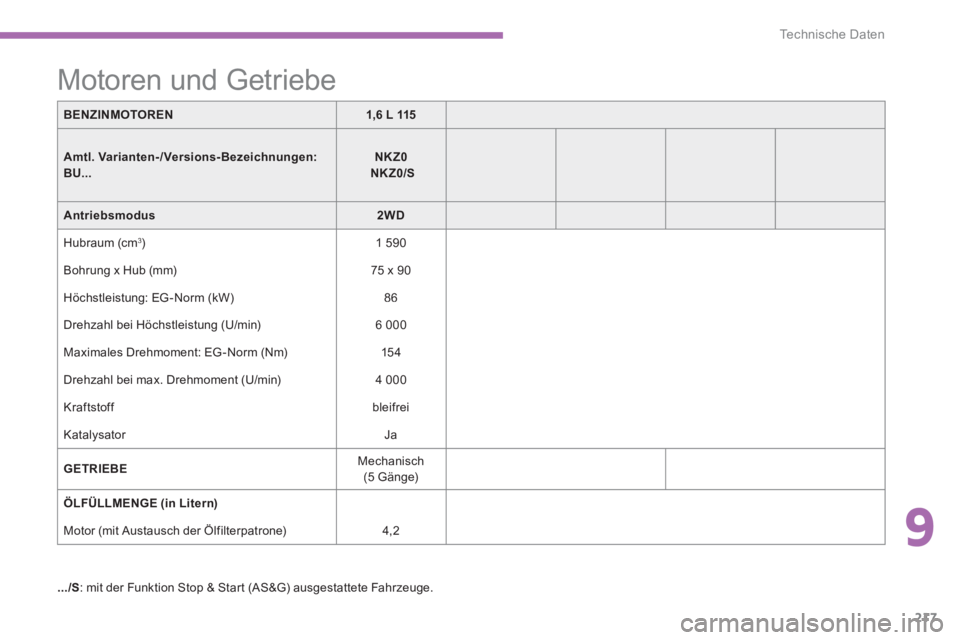

Technische Daten
BENZINMOTOREN1,6 L 115
Amtl. Varianten-/Versions- Bezeichnungen:BU...NKZ0 NKZ0/S
Antriebsmodus2WD
Hubraum (cm 3 ) 1 590

Bohrun
g x Hub (mm) 75 x 90
Höchstleistun
g: EG -Norm (kW)
86

Drehzahl bei Höchstleistung (U/min)

6 000
Maximales Drehmoment: E
G-Norm (Nm)154
Drehzahl bei max. Drehmoment
(U/min)

4 000

Kr
aftstoff bleifrei
Katalysator
Ja
GETRIEB
E Mechanisch(5 Gänge)
ÖLFÜLLMENGE (in Litern)











Motor
(mit Austausch der Ölfilterpatrone)
4,2

.../
S : mit der Funktion Stop & Start (AS&G) ausgestattete Fahrzeuge .















Motoren und Getriebe

218
Technische Daten
Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.
Die angegebenen Werte für Gesamtzuggewicht und Anhängelasten gelten für eine maximale Höhenlage von 1000 Metern, die aufgeführte Anhängelast ist in Schritten von weiteren 1000 Metern um jeweils 10% zu reduzieren.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten). Hohe Außentemperaturen können, zum Schutz des Motors, zu einer verminderten Leistung des Fahrzeugs führen. Verringern Sie bei Außentemperaturen über 37 °C bitte die Anhängelast.
BENZINMOTOREN1,6 L 115
GetriebeMechanisch (5 Gänge)
Amtl.Varianten-/Versions-Bezeichnungen:BU...NKZ0NKZ0/S
Antriebsmodus2WD



- Leergewicht 1 305


-
Gewicht in fahrbereitem Zustand
1 380


- Zulässi
ges Gesamtgewicht
1 870



- Zulässiges Gesamtgewicht beiAnhängerbetrieb 1 925


- Zulässi
ges Gesamtzuggewicht mit Anhänger
bei 12% Steigung
3 025



- max. Anh
ängelast gebremst
bis 12
% Steigung
1 100



- max. Anhängelast ungebremst685



- Zulässige max. Stützlast 55

















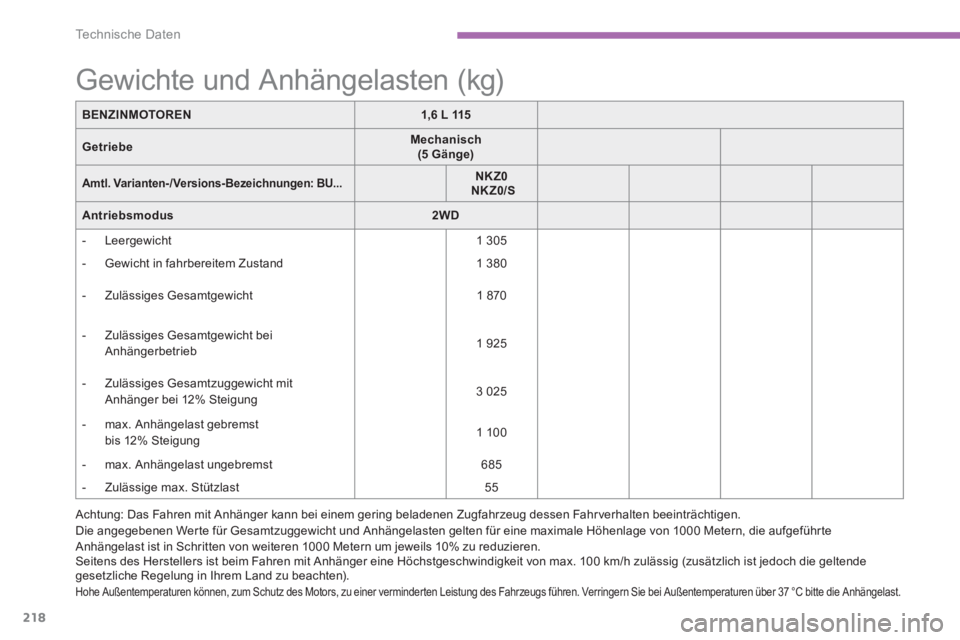

Gewichte und Anhängelasten (kg)
