Page 171 of 332
169
6
Sicherheit

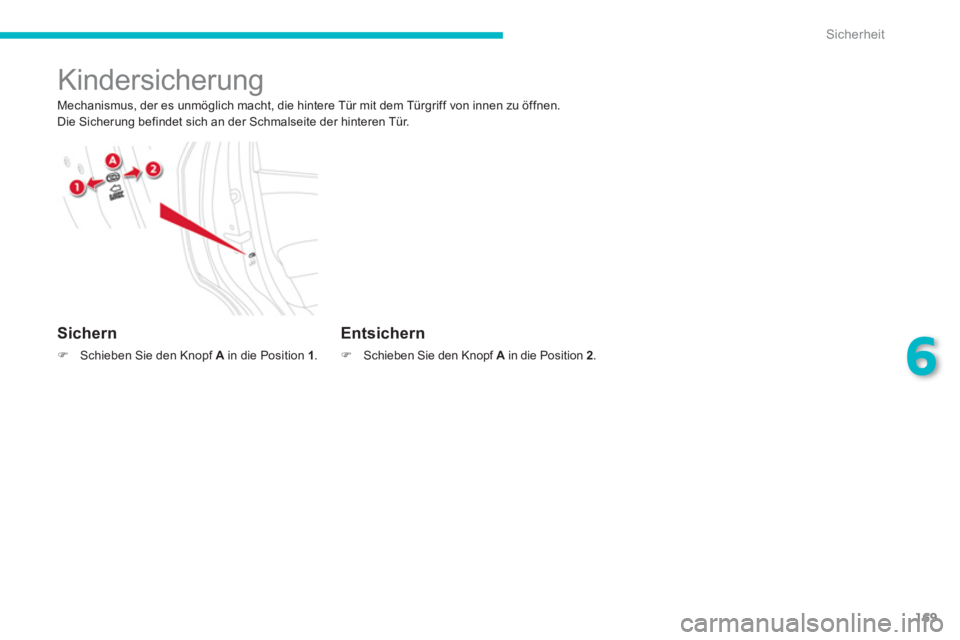

Kindersicherung
Mechanismus, der es unmöglich macht, die hintere Tür mit dem Türgriff von innen zu öffnen.
Die Sicherung befindet sich an der Schmalseite der hinteren Tür.
Sichern
)
Schieben Sie den Knopf A
in die Position 1
.
Entsichern
)
Schieben Sie den Knopf A
in die Position 2
.
Page 172 of 332
170
Praktische Tipps
Das Reifenpannenset befindet sich im
Kofferraum unter dem Boden.
Dieses Komplettset besteht aus einem Kompressor und
einer Druckflasche mit Dichtmittel. Damit können Sie
den plattgefahrenen Reifen provisorisch reparieren
,
um zur nächstgelegenen Werkstatt zu fahren.
Es ist für die Reparatur der meisten Reifendefekte
vorgesehen, die an der Lauffläche oder an der
Schulter des Reifens auftreten können. In den Reifen
eingedrungene Fremdkörper sollten möglichst nicht
entfernt werden.

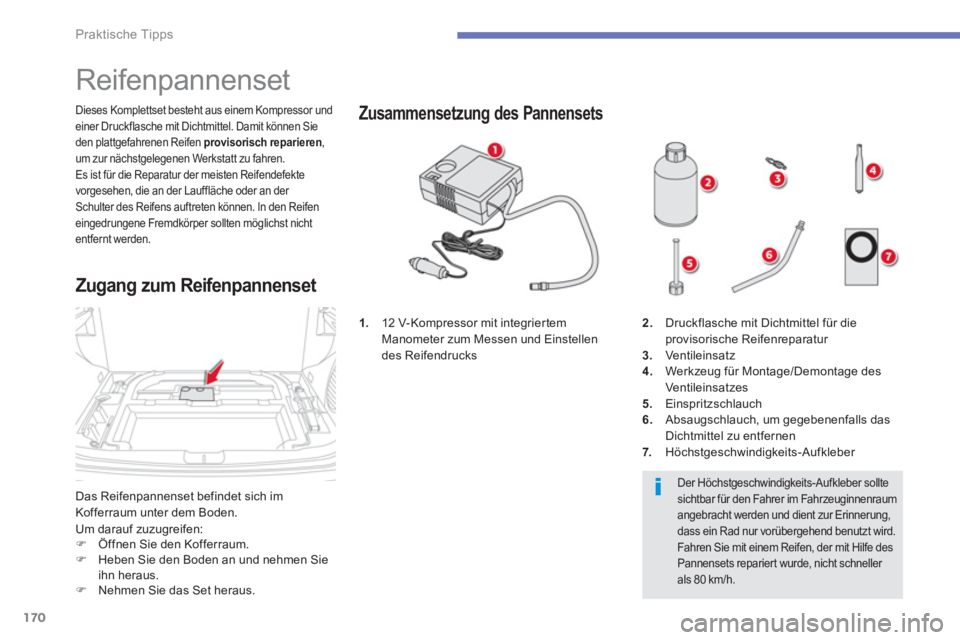

Reifenpannenset
Zugang zum Reifenpannenset
1.
12 V-Kompressor mit integrier tem
Manometer zum Messen und Einstellen
des Reifendrucks
Um darauf zuzugreifen:
)
Öffnen Sie den Kofferraum.
)
Heben Sie den Boden an und nehmen Sie
ihn heraus.
)
Nehmen Sie das Set heraus.
Zusammensetzung des Pannensets
Der Höchstgeschwindigkeits-Aufkleber sollte
sichtbar für den Fahrer im Fahrzeuginnenraum
angebracht werden und dient zur Erinnerung,
dass ein Rad nur vorübergehend benutzt wird.
Fahren Sie mit einem Reifen, der mit Hilfe des
Pannensets repariert wurde, nicht schneller
als 80 km/h.
2.
Druckflasche mit Dichtmittel für die
provisorische Reifenreparatur
3.
Ventileinsatz
4.
Werkzeug für Montage/Demontage des Ventileinsatzes
5.
Einspritzschlauch
6.
Absaugschlauch, um gegebenenfalls das
Dichtmittel zu entfernen
7.
Höchstgeschwindigkeits-Aufkleber
Page 173 of 332
171
7
Praktische Tipps

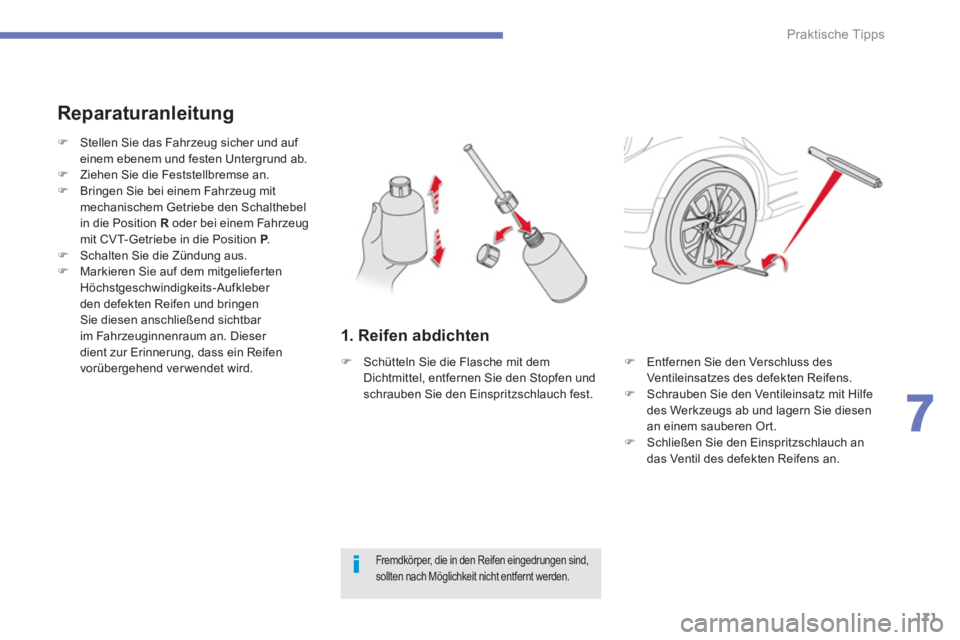

1. Reifen abdichten
Reparaturanleitung
Fremdkörper, die in den Reifen eingedrungen sind,
sollten nach Möglichkeit nicht entfernt werden.
)
Stellen Sie das Fahrzeug sicher und auf
einem ebenem und festen Untergrund ab.
)
Ziehen Sie die Feststellbremse an.
)
Bringen Sie bei einem Fahrzeug mit
mechanischem Getriebe den Schalthebel
in die Position R
oder bei einem Fahrzeug
mit CVT-Getriebe in die Position P
.
)
Schalten Sie die Zündung aus.
)
Markieren Sie auf dem mitgeliefer ten
Höchstgeschwindigkeits-Aufkleber
den defekten Reifen und bringen
Sie diesen anschließend sichtbar
im Fahrzeuginnenraum an. Dieser
dient zur Erinnerung, dass ein Reifen
vorübergehend verwendet wird.
)
Entfernen Sie den Verschluss des
Ventileinsatzes des defekten Reifens.
)
Schrauben Sie den Ventileinsatz mit Hilfe
des Werkzeugs ab und lagern Sie diesen
an einem sauberen Ort.
)
Schließen Sie den Einspritzschlauch an
das Ventil des defekten Reifens an.
)
Schütteln Sie die Flasche mit dem
Dichtmittel, entfernen Sie den Stopfen und
schrauben Sie den Einspritzschlauch fest.
Page 174 of 332
172
Praktische Tipps
)

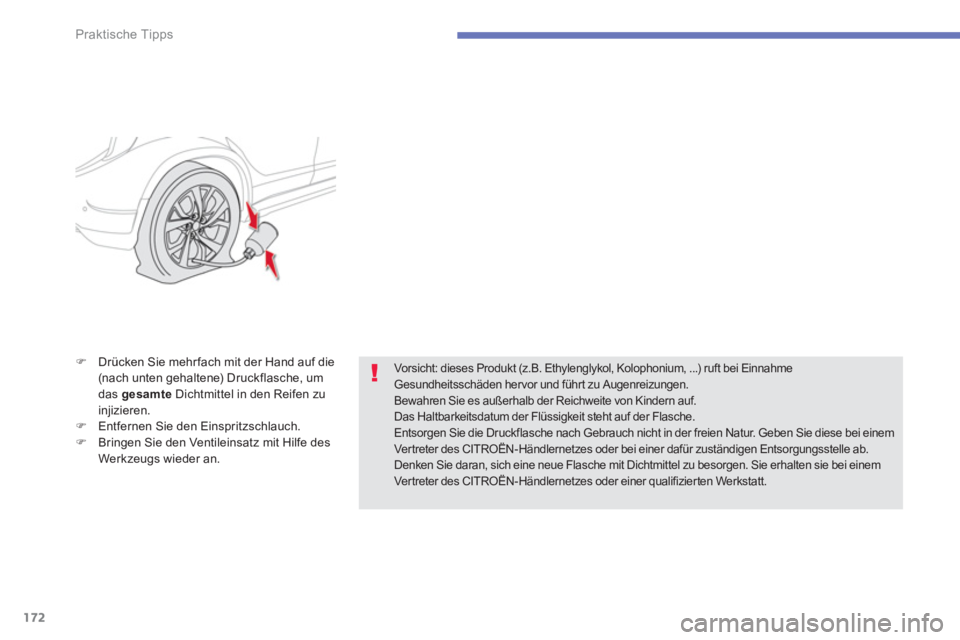

Drücken Sie mehr fach mit der Hand auf die
(nach unten gehaltene) Druckflasche, um
das gesamte
Dichtmittel in den Reifen zu
injizieren.
)
Entfernen Sie den Einspritzschlauch.
)
Bringen Sie den Ventileinsatz mit Hilfe des
Werkzeugs wieder an.
Vorsicht: dieses Produkt (z.B. Ethylenglykol, Kolophonium, ...) ruft bei Einnahme
Gesundheitsschäden hervor und führt zu Augenreizungen.
Bewahren Sie es außerhalb der Reichweite von Kindern auf.
Das Haltbarkeitsdatum der Flüssigkeit steht auf der Flasche.
Entsorgen Sie die Druckflasche nach Gebrauch nicht in der freien Natur. Geben Sie diese bei einem
Vertreter des CITROËN-Händlernetzes oder bei einer dafür zuständigen Entsorgungsstelle ab.
Denken Sie daran, sich eine neue Flasche mit Dichtmittel zu besorgen. Sie erhalten sie bei einem
Vertreter des CITROËN-Händlernetzes oder einer qualifizierten Werkstatt.
Page 175 of 332
173
7
Praktische Tipps

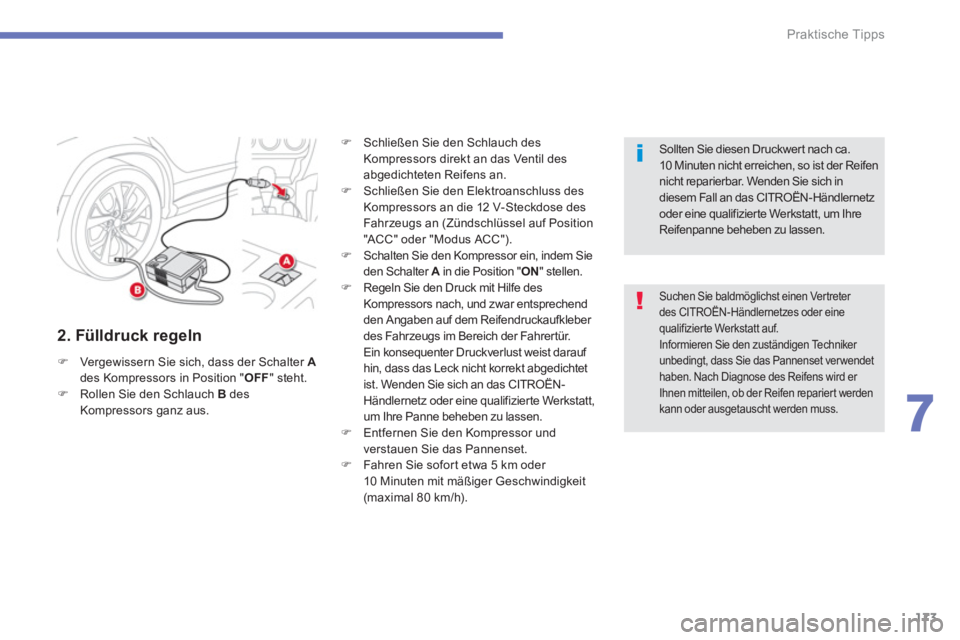

2. Fülldruck regeln
)
Vergewissern Sie sich, dass der Schalter A
des Kompressors in Position " OFF
" steht.
)
Rollen Sie den Schlauch B
des
Kompressors ganz aus.
)
Schließen Sie den Schlauch des
Kompressors direkt an das Ventil des
abgedichteten Reifens an.
)
Schließen Sie den Elektroanschluss des
Kompressors an die 12 V-Steckdose des
Fahrzeugs an (Zündschlüssel auf Position
"ACC" oder "Modus ACC").
)
Schalten Sie den Kompressor ein, indem Sie
den Schalter A
in die Position " ON
" stellen.
)
Regeln Sie den Druck mit Hilfe des
Kompressors nach, und zwar entsprechend
den Angaben auf dem Reifendruckaufkleber
des Fahrzeugs im Bereich der Fahrertür.
Ein konsequenter Druckverlust weist darauf
hin, dass das Leck nicht korrekt abgedichtet
ist. Wenden Sie sich an das CITROËN-
Händlernetz oder eine qualifizierte Werkstatt,
um Ihre Panne beheben zu lassen.
)
Entfernen Sie den Kompressor und
verstauen Sie das Pannenset.
)
Fahren Sie sofort etwa 5 km oder
10 Minuten mit mäßiger Geschwindigkeit
(ma ximal 8 0 km / h).
Suchen Sie baldmöglichst einen Ver treter
des CITROËN-Händlernetzes oder eine
qualifizier te Werkstatt auf.
Informieren Sie den zuständigen Techniker
unbedingt, dass Sie das Pannenset ver wendet
haben. Nach Diagnose des Reifens wird er
Ihnen mitteilen, ob der Reifen repariert werden
kann oder ausgetauscht werden muss.
Sollten Sie diesen Druckwer t nach ca.
10 Minuten nicht erreichen, so ist der Reifen
nicht reparierbar. Wenden Sie sich in
diesem Fall an das CITROËN-Händlernetz
oder eine qualifizierte Werkstatt, um Ihre
Reifenpanne beheben zu lassen.
Page 176 of 332
174
Praktische Tipps

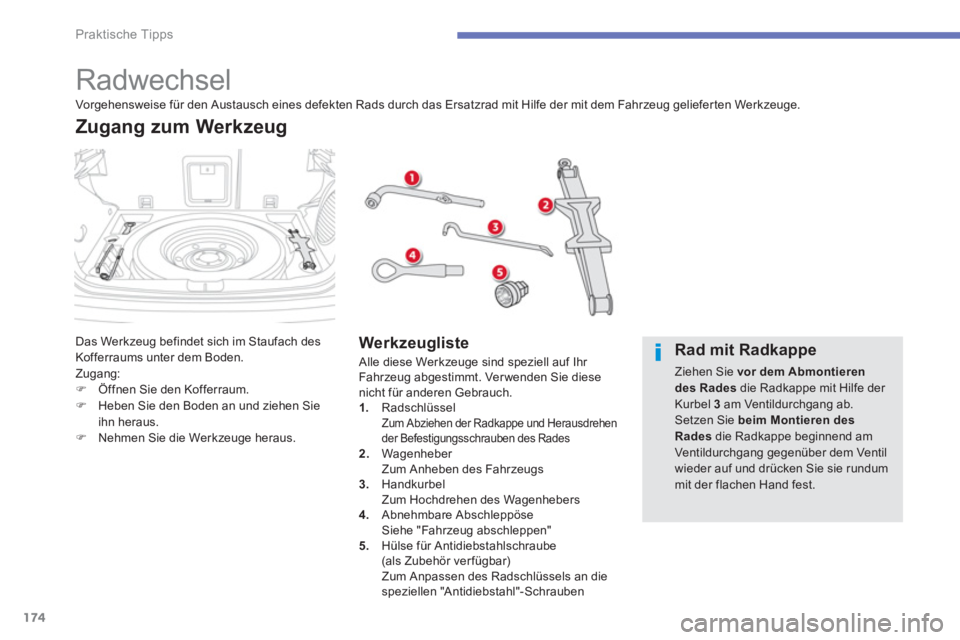

Radwechsel
Das Werkzeug befindet sich im Staufach des
Kofferraums unter dem Boden.
Zugang:
)
Öffnen Sie den Kofferraum.
)
Heben Sie den Boden an und ziehen Sie
ihn heraus.
)
Nehmen Sie die Werkzeuge heraus.
Zugang zum Werkzeug
Werkzeugliste
Alle diese Werkzeuge sind speziell auf Ihr
Fahrzeug abgestimmt. Ver wenden Sie diese
nicht für anderen Gebrauch.
1.
Radschlüssel
Zum Abziehen der Radkappe und Herausdrehen
der Befestigungsschrauben des Rades
2.
Wagenheber
Zum Anheben des Fahrzeugs
3.
Handkurbel
Zum Hochdrehen des Wagenhebers
4.
Abnehmbare Abschleppöse
Siehe "Fahrzeug abschleppen"
5.
Hülse für Antidiebstahlschraube
(als Zubehör ver fügbar)
Zum Anpassen des Radschlüssels an die
speziellen "Antidiebstahl"-Schrauben
Vorgehensweise für den Austausch eines defekten Rads durch das Ersatzrad mit Hilfe der mit dem Fahrzeug gelieferten Werkzeuge.
Rad mit Radkappe
Ziehen Sie vor dem Abmontieren
des Rades
die Radkappe mit Hilfe der
Kurbel 3
am Ventildurchgang ab.
Setzen Sie beim Montieren des
Rades
die Radkappe beginnend am
Ventildurchgang gegenüber dem Ventil
wieder auf und drücken Sie sie rundum
mit der flachen Hand fest.
Page 177 of 332
175
7
Praktische Tipps
Das Ersatzrad befindet sich im Kofferraum
unter dem Boden.
Je nach Fahrzeugversion handelt es sich
um ein Standard-Reser verad aus Stahl oder
Aluminium; bei einigen Bestimmungsländern
handelt es sich um ein "Notrad".
Informationen, wie man zum Ersatzrad gelangt,
erhalten Sie in "Zugang zum Werkzeug".

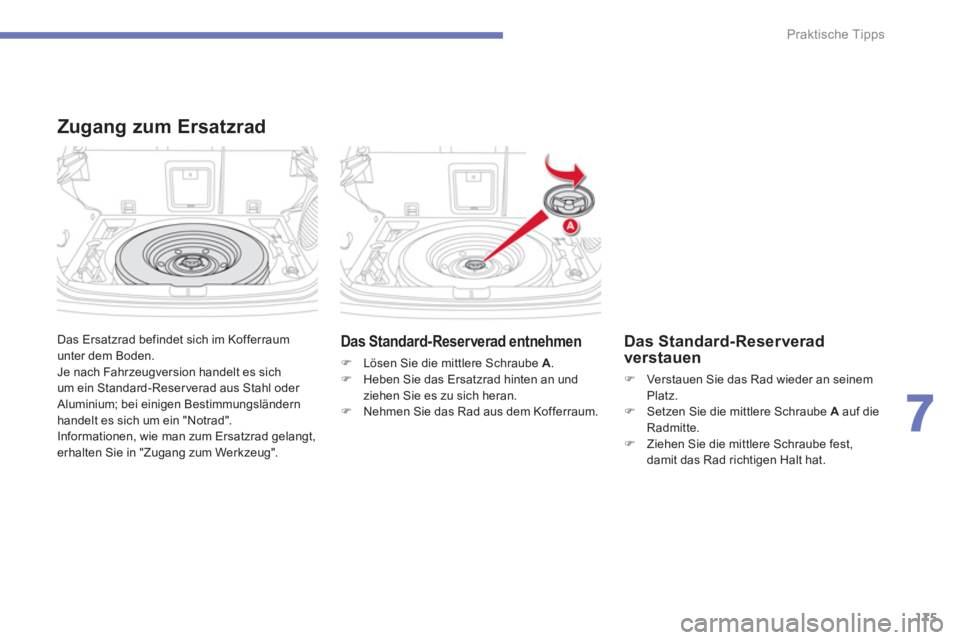

Zugang zum Ersatzrad
Das Standard-Reserverad entnehmen
)
Lösen Sie die mittlere Schraube A
.
)
Heben Sie das Ersatzrad hinten an und
ziehen Sie es zu sich heran.
)
Nehmen Sie das Rad aus dem Kofferraum.
Das Standard-Reserverad
verstauen
)
Verstauen Sie das Rad wieder an seinem
Platz.
)
Setzen Sie die mittlere Schraube A
auf die
Radmitte.
)
Ziehen Sie die mittlere Schraube fest,
damit das Rad richtigen Halt hat.
Page 178 of 332
176
Praktische Tipps

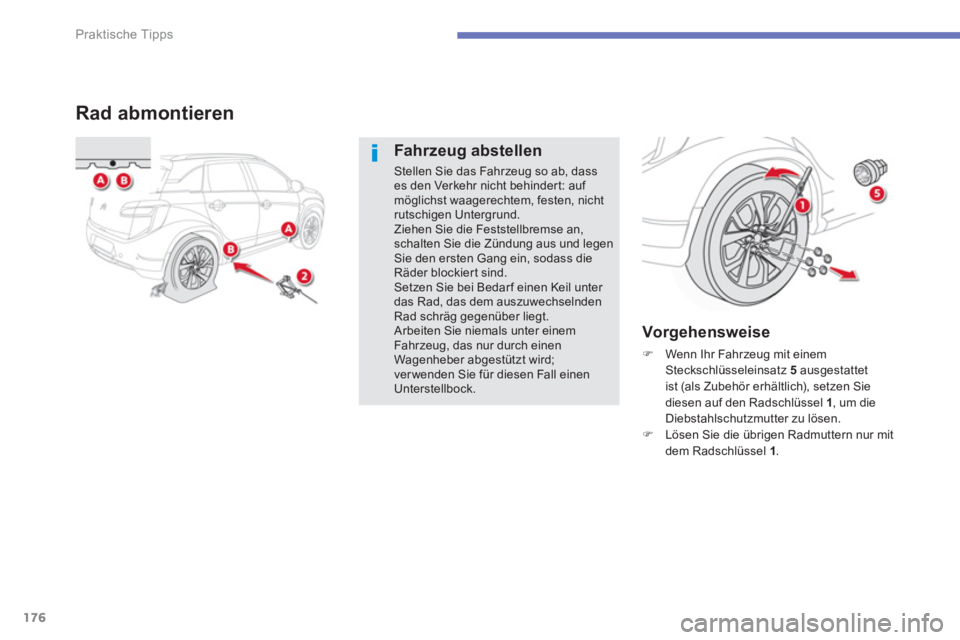

Rad abmontieren
Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab, dasses den Verkehr nicht behindert: auf möglichst waagerechtem, festen, nichtrutschigen Untergrund. Ziehen Sie die Feststellbremse an, schalten Sie die Zündung aus und legenSie den ersten Gang ein, sodass dieRäder blockiert sind. Setzen Sie bei Bedar f einen Keil unter das Rad, das dem auszuwechselndenRad schräg gegenüber liegt.
Arbeiten Sie niemals unter einemFahrzeug, das nur durch einen Wagenheber abgestützt wird; ver wenden Sie für diesen Fall einenUnterstellbock.
Vorgehensweise
)
Wenn Ihr Fahrzeug mit einem
Steckschlüsseleinsatz 5
ausgestattet
ist (als Zubehör erhältlich), setzen Sie
diesen auf den Radschlüssel 1
, um die
Diebstahlschutzmutter zu lösen.
)
Lösen Sie die übrigen Radmuttern nur mit
dem Radschlüssel 1
.
Page 179 of 332
177
7
Praktische Tipps

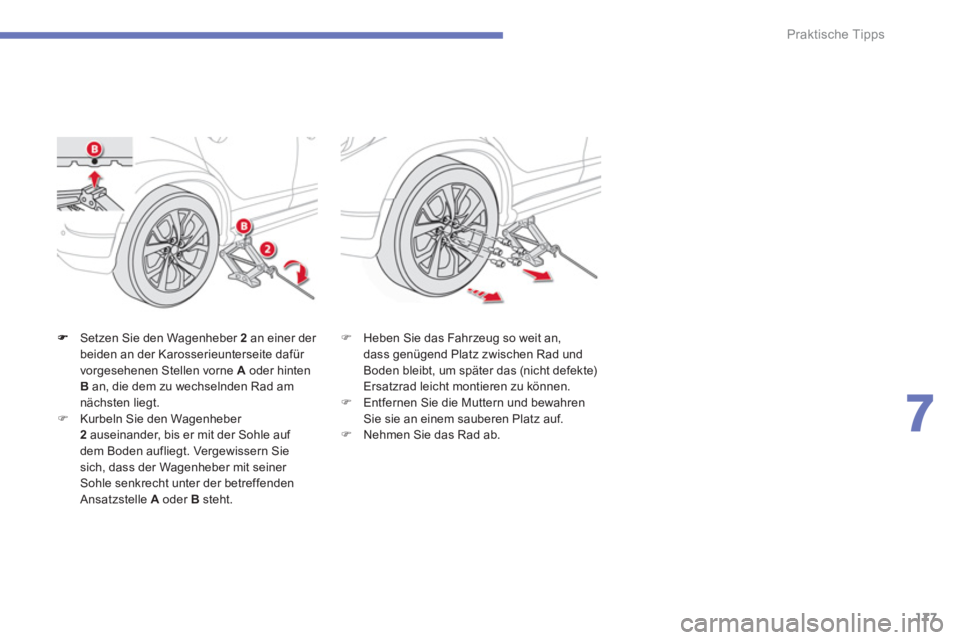

Setzen Sie den Wagenheber 2an einer der beiden an der Karosserieunterseite dafür
vorgesehenen Stellen vorne Aoder hintenBan, die dem zu wechselnden Rad amnächsten liegt.
)
Kurbeln Sie den Wagenheber
2
auseinander, bis er mit der Sohle auf
dem Boden aufliegt. Vergewissern Sie
sich, dass der Wagenheber mit seiner
Sohle senkrecht unter der betreffenden
Ansatzstelle A
oder B
steht.
)
Heben Sie das Fahrzeug so weit an,
dass genügend Platz zwischen Rad und
Boden bleibt, um später das (nicht defekte)
Ersatzrad leicht montieren zu können.
)
Entfernen Sie die Muttern und bewahren
Sie sie an einem sauberen Platz auf.
)
Nehmen Sie das Rad ab.
Page 180 of 332
178
Praktische Tipps

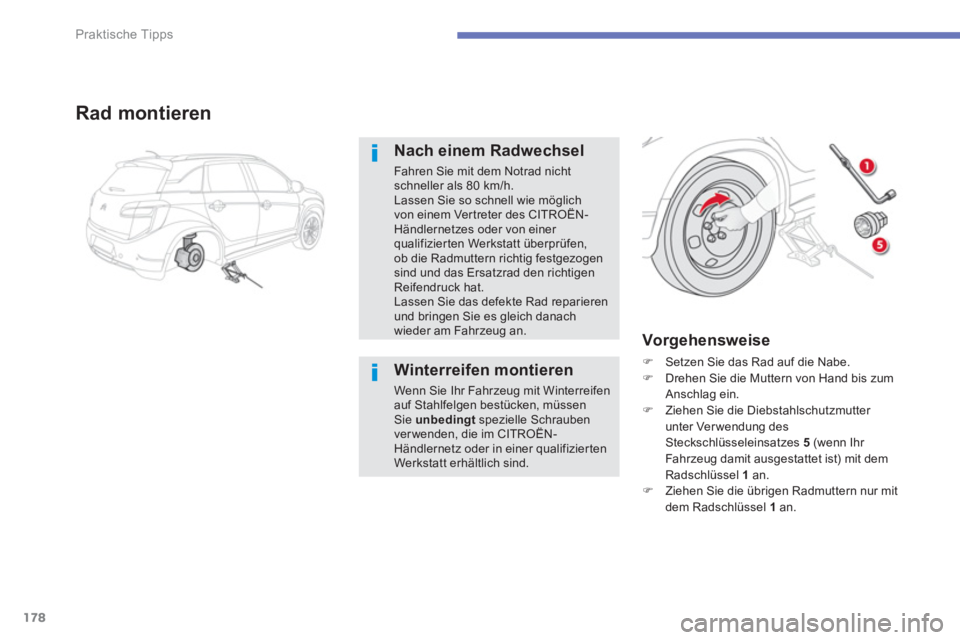

Rad montieren
Nach einem Radwechsel
Fahren Sie mit dem Notrad nicht schneller als 80 km/h.Lassen Sie so schnell wie möglichvon einem Vertreter des CITROËN-Händlernetzes oder von einer qualifizier ten Werkstatt überprüfen,ob die Radmuttern richtig festgezogensind und das Ersatzrad den richtigenReifendruck hat. Lassen Sie das defekte Rad reparierenund bringen Sie es gleich danachwieder am Fahrzeug an.
Vorgehensweise
)
Setzen Sie das Rad auf die Nabe.
)
Drehen Sie die Muttern von Hand bis zum
Anschlag ein.
)
Ziehen Sie die Diebstahlschutzmutter
unter Ver wendung des
Steckschlüsseleinsatzes 5
(wenn Ihr
Fahrzeug damit ausgestattet ist) mit dem
Radschlüssel 1
an.
)
Ziehen Sie die übrigen Radmuttern nur mit
dem Radschlüssel 1
an.
Winterreifen montieren
Wenn Sie Ihr Fahrzeug mit Winterreifenauf Stahlfelgen bestücken, müssen Sie unbedingt
spezielle Schrauben ver wenden, die im CITROËN-Händlernetz oder in einer qualifiziertenWerkstatt erhältlich sind.
