179
7
Praktische Tipps

)

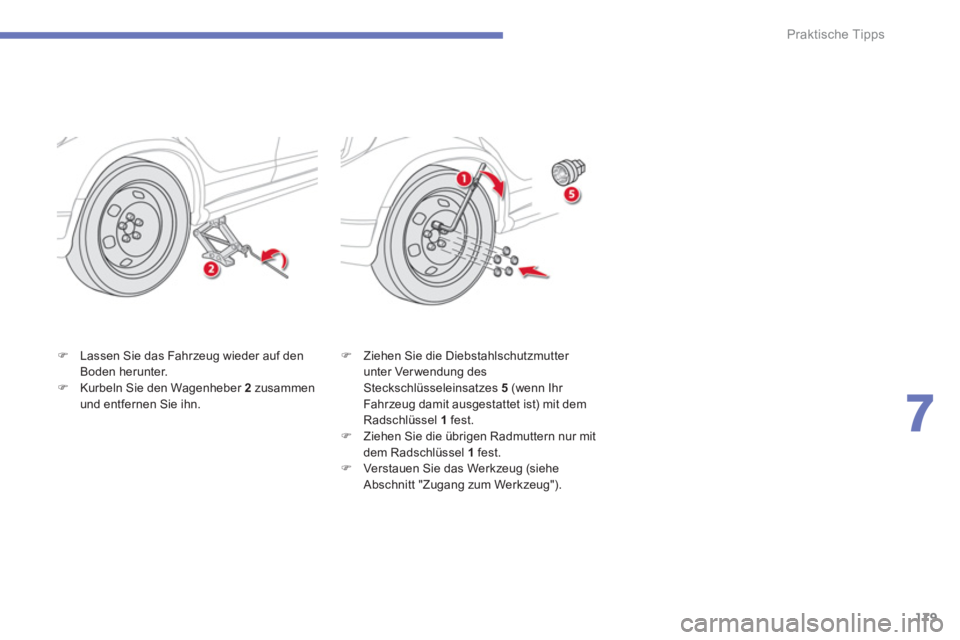

Lassen Sie das Fahrzeug wieder auf den
Boden herunter.

)
Kurbeln Sie den Wagenheber 2
zusammen
und entfernen Sie ihn.
)
Ziehen Sie die Diebstahlschutzmutter
unter Ver wendung des
Steckschlüsseleinsatzes 5
(wenn Ihr
Fahrzeug damit ausgestattet ist) mit dem
Radschlüssel 1
fest.

)
Ziehen Sie die übrigen Radmuttern nur mit
dem Radschlüssel 1
fest.

)
Verstauen Sie das Werkzeug (siehe
Abschnitt "Zugang zum Werkzeug").

180
Praktische Tipps

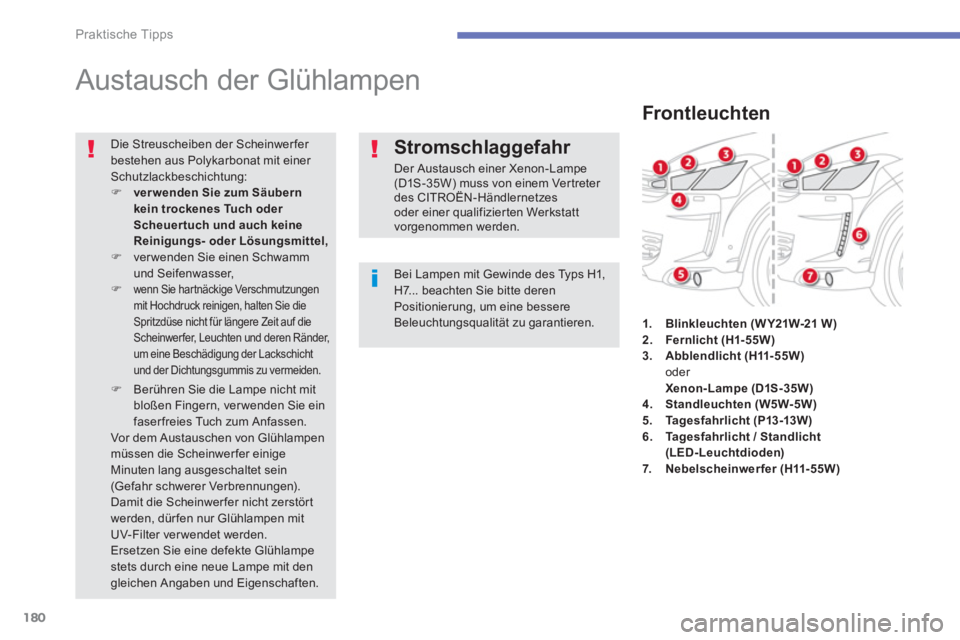

Austausch der Glühlampen


Bei Lampen mit Gewinde des Typs H1,
H7... beachten Sie bitte deren
Positionierung, um eine bessere
Beleuchtungsqualität zu garantieren. Die Streuscheiben der Scheinwer fer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:


)
ver wenden
Sie zum Säubern
kein trockenes Tuch oder
Scheuertuch und auch keine
Reinigungs- oder Lösungsmittel,


)
ver wenden Sie einen Schwamm
und Seifenwasser,

)
wenn Sie hartnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf die
Scheinwer fer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht
und der Dichtungsgummis zu vermeiden.




)
Berühren Sie die Lampe nicht mit
bloßen Fingern, ver wenden Sie ein
faser freies Tuch zum Anfassen.
Vor dem Austauschen von Glühlampen
müssen die Scheinwer fer einige
Minuten lang ausgeschaltet sein
(Gefahr schwerer Verbrennungen).
Damit die Scheinwer fer nicht zerstört
werden, dür fen nur Glühlampen mit
UV-Filter ver wendet werden.
Ersetzen Sie eine defekte Glühlampe
stets durch eine neue Lampe mit den
gleichen Angaben und Eigenschaften.


Stromschlaggefahr
Der Austausch einer Xenon-Lampe (D1S -35W) muss von einem Vertreter des CITROËN-Händlernetzesoder einer qualifizierten Werkstatt vorgenommen werden.


Frontleuchten
1.Blinkleuchten(W Y21W-21 W)2.Fernlicht (H1- 55W)3.Abblendlicht (H11- 55W) oder Xenon-Lampe (D1S-35W)4.Standleuchten (W5W-5W)5.Tagesfahrlicht(P13-13W)6. Tagesfahrlicht / Standlicht(LED-Leuchtdioden)7.Nebelscheinwerferr(H11- 55W)

181
7
Praktische Tipps

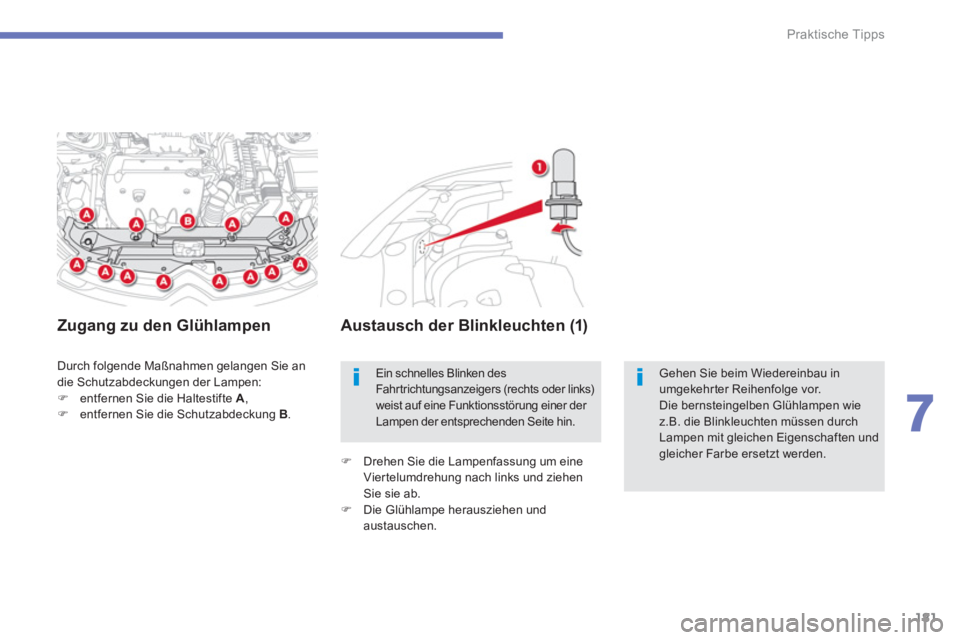

Durch folgende Maßnahmen gelangen Sie an
die Schutzabdeckungen der Lampen:


)
entfernen Sie die Haltestifte A
,
)entfernen Sie die Schutzabdeckung B.








Zugang zu den Glühlampen












Austausch der Blinkleuchten (1)
)
Drehen Sie die Lampenfassung um eineViertelumdrehung nach links und ziehen Sie sie ab. )
Die Gl

182
Praktische Tipps

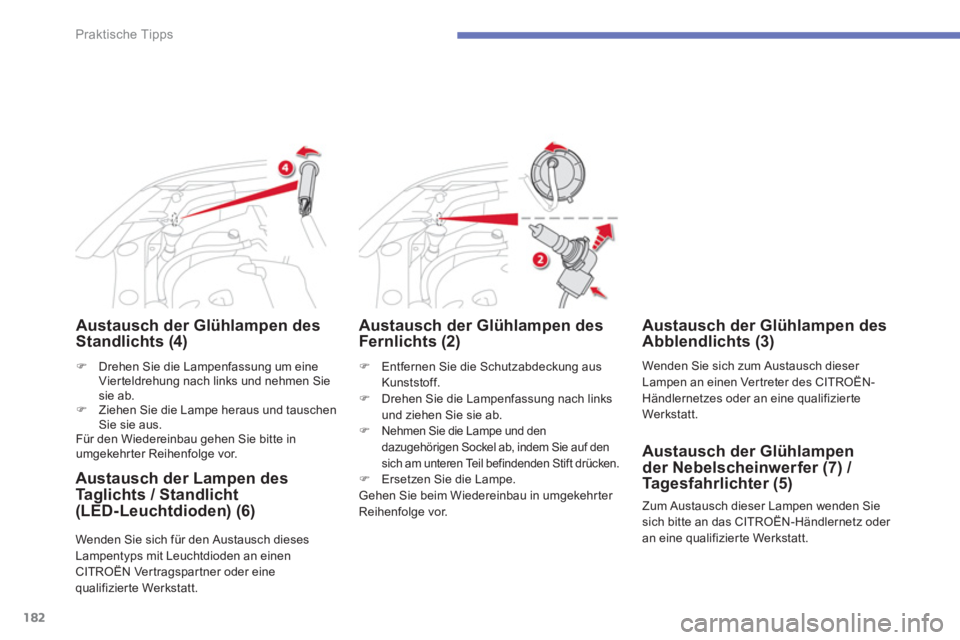

Austausch der Glühlampen des
Standlichts (4)
) Entfernen Sie die Schutzabdeckung aus
Kunststoff.) Drehen Sie die Lampenfassung nach links und ziehen Sie sie ab. )Nehmen Sie die Lampe und den
dazugeh

183
7
Praktische Tipps


)

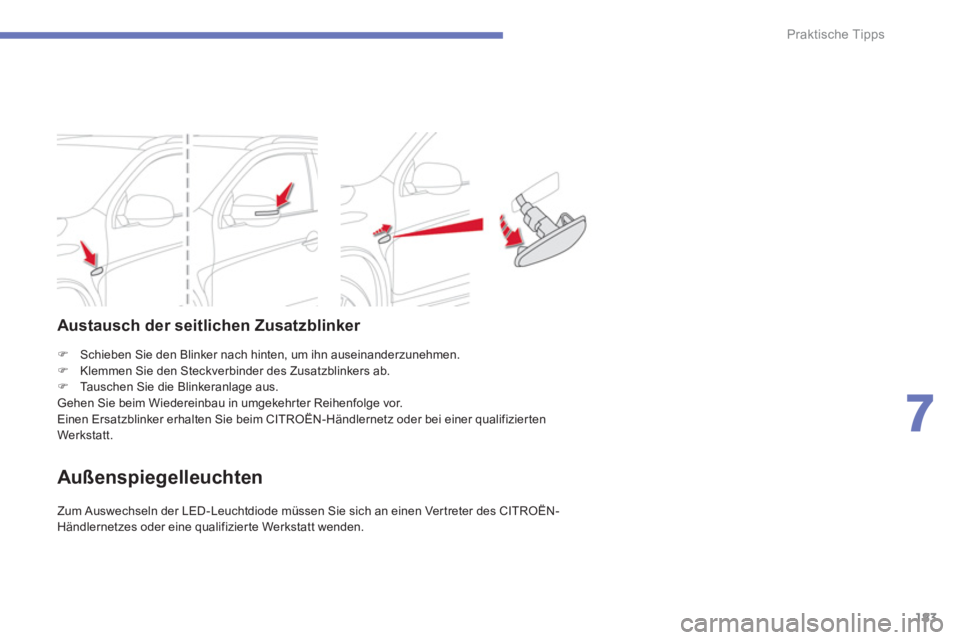

Schieben Sie den Blinker nach hinten, um ihn auseinanderzunehmen.

)
Klemmen Sie den Steckverbinder des Zusatzblinkers ab.

)
Tauschen Sie die Blinkeranlage aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Einen Ersatzblinker erhalten Sie beim CITROËN-Händlernetz oder bei einer qualifizierten
Werkstatt.












Austausch der seitlichen Zusatzblinker







Außenspiegelleuchten

Zum Auswechseln der LED-Leuchtdiode müssen Sie sich an einen Vertreter des CITROËN-
Händlernetzes oder eine qualifizierte Werkstatt wenden.

184
Praktische Tipps

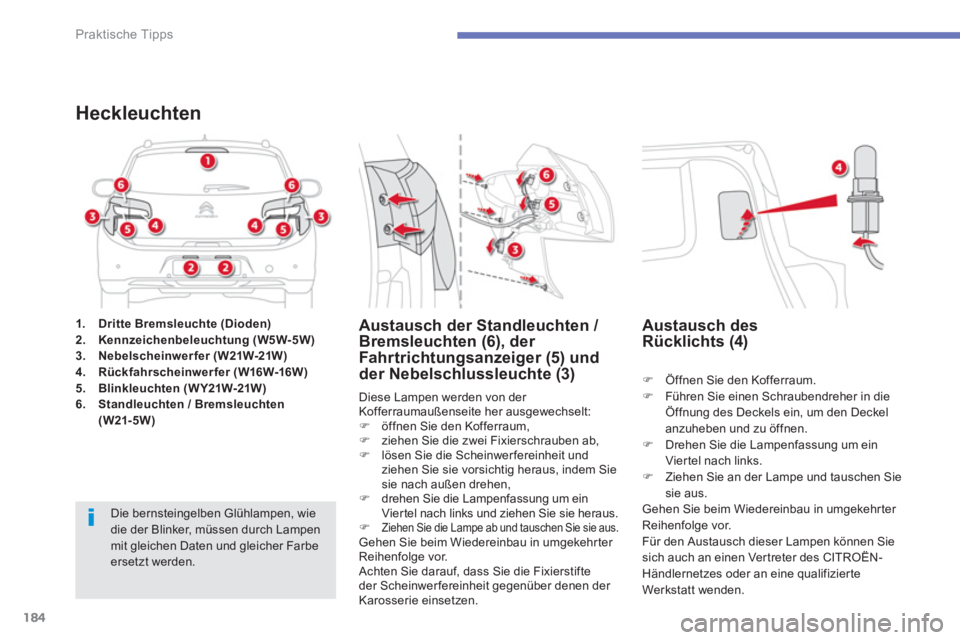

1.Dritte Bremsleuchte(Dioden)2.Kennzeichenbeleuchtung (W5W-5W)3.Nebelscheinwerfer (W21W-21W)4.Rückfahrscheinwerfer (W16W-16W)5.Blinkleuchten (W Y21W-21W)6.Standleuchten / Bremsleuchten (W21-5W)
Heckleuchten
Die bernsteingelben Glühlampen, wiedie der Blinker, müssen durch Lampen mit gleichen Daten und gleicher Farbe ersetzt werden.
Diese Lampen werden von der
Kofferraumaußenseite her ausgewechselt:)

185
7
Praktische Tipps

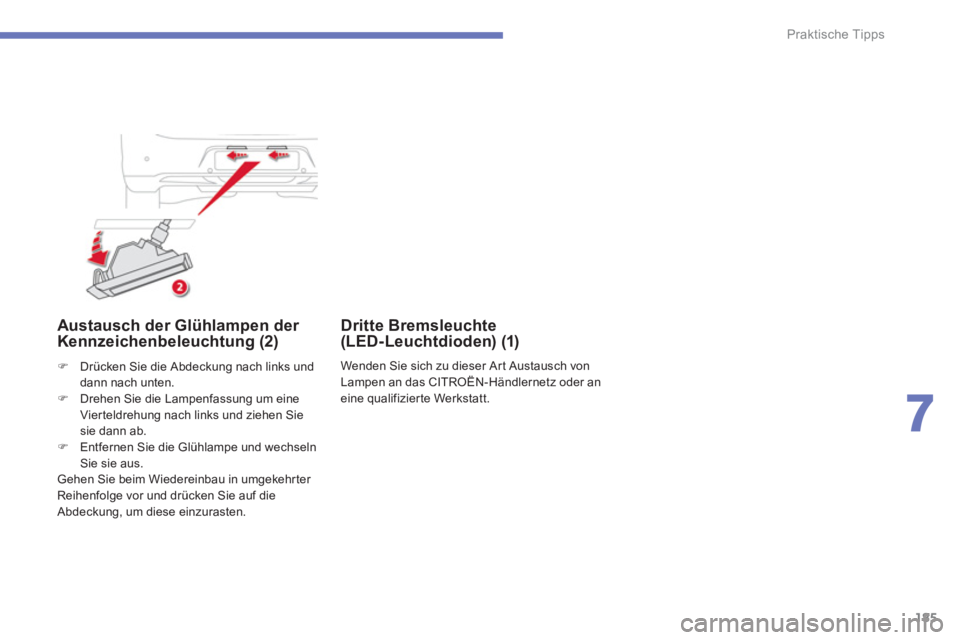

Austausch der Glühlampen der
Kennzeichenbeleuchtung (2)



)
Drücken Sie die Abdeckung nach links und
dann nach unten.

)
Drehen Sie die Lampenfassung um eine
Vier teldrehung nach links und ziehen Sie
sie dann ab.

)
Entfernen Sie die Glühlampe und wechseln
Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor und drücken Sie auf die
Abdeckung, um diese einzurasten.
















Dritte Bremsleuchte
(LED-Leuchtdioden) (1)
Wenden Sie sich zu dieser Art Austausch von
Lampen an das CITROËN-Händlernetz oder an
eine qualifizierte Werkstatt.

186
Praktische Tipps

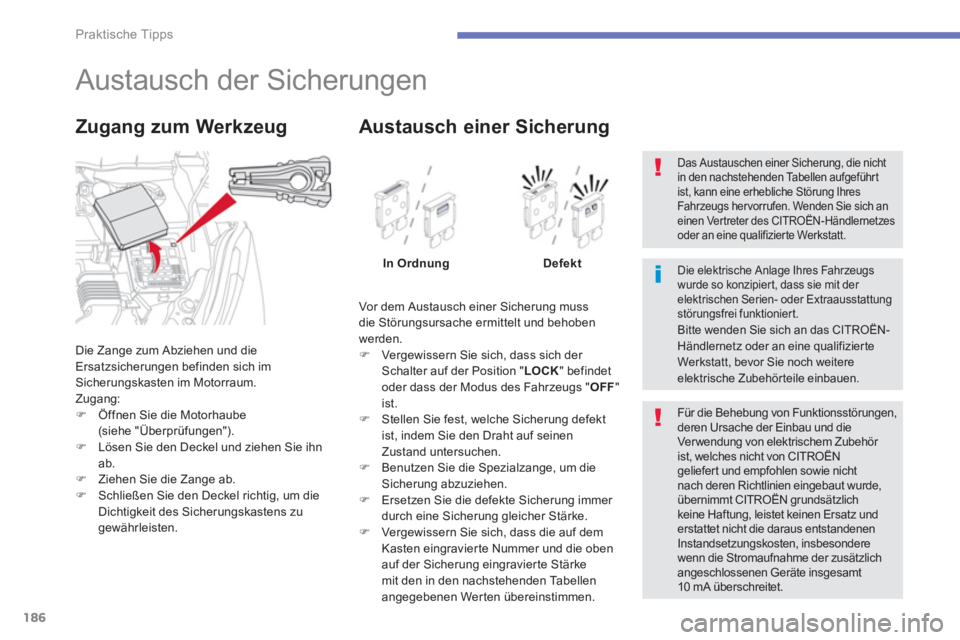

Austausch der Sicherungen
Die Zange zum Abziehen und die Ersatzsicherungen befinden sich imSicherungskasten im Motorraum.
Zugang:)

187
7
Praktische Tipps

Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (linke Seite).

Zugang zu den Sicherungen
)Lösen Sie den Deckel und ziehen Sie ihn
komplett in Ihre Richtung ab.
Sicherung Nr.StärkeAbgesicherter Stromkreis
1
*30 A Ventilator Fahrgastraum
2 15 A
Bremsleuchten, dritte Bremsleuchte
310 A Nebelschlussleuchten
430 A Frontscheibenwischer und -waschanlage
620 A
Zentralverriegelung, elektrische Außenspiegel
7 15 A
Autoradio, Telematik, USB-Box, Freisprecheinrichtun
g
87, 5 A
Schlüssel mit Fernbedienung, Steuergerät Klimaanlage, Kombiinstrument,elektrische Fensterheber, Regen- und Helligkeitssensoren, Alarmanlage,
Bedienungsleiste, Bedienungsschalter unter dem Lenkrad
915 A
Beleuchtung Fahrgastinnenraum und Kombiinstrument
1015 A
Warnblinkanlage
1115 A Heckscheibenwischer
12 7,5
A Kombiinstrument, Multifunktionsbildschirm, Einparkhilfe,Sitzheizung, Heckscheibenheizung, elektrischer Dachhimmel,
automatische Einstellung der Scheinwer fer
1
315 A
Zigarrenanzünder, Zubehörsteckdose
1520 A
Elektrischer Dachhimmel
1
610 A
Außenspiegel, Autoradio

188
Praktische Tipps
* Die Großsicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle diesbezüglichen Reparaturarbeiten müssen von einem Vertreter des CITROËN-Händlernetzes oder von einer qualifizierten Werkstatt durchgeführt werden.
Sicherung Nr.StärkeAbgesicherter Stromkreis
187,5 A
Rückfahrscheinwerfer
1
915 A Steckdose für Zubehör
20*30 A Bedienungsschalter elektrische Fensterheber
21*30 A Heckscheibenheizung
227,5 A
Beschlagentfernung für die Außenspiegel
2
425 A
Elektrische Verstellung Fahrer- und Beifahrersitz
2
530 A Sitzheizung
