Page 191 of 368
189
7
Informacje praktyczne
Aby uzyskać dostęp do pokryw
zabezpieczających żarówki, należy wykonać
następujące czynności.
)
Wyciągnąć kołki podtrzymujące A
.
)
Zdjąć pokrywę zabezpieczającą B
.
Dostęp do żarówek
Wymiana żarówki
kierunkowskazu (1)
)
Obrócić oprawę żarówki o ćwierć obrotu w
lewo i wyciągnąć ją.
)
Pociągnąć żarówkę i wymienić na nową. Szybsze miganie kontrolki
kierunkowskazów (lewej albo prawej)
sygnalizuje uszkodzenie jednej z
żarówek z danej strony. Przy montażu postępować w odwrotnej
kolejności.
Żarówki w kolorze żółtym
(bursztynowym), takie jak
kierunkowskazy, muszą być
wymieniane na żarówki o tych samych
parametrach i identycznym kolorze.
Page 192 of 368
190
Informacje praktyczne
Wymiana lamp świateł
pozycyjnych (4)
)
Zdjąć plastikową pokrywę ochronną,
pociągając za występ.
)
Obrócić oprawę żarówki w lewo i
wyciągnąć ją.
)
Wyjąć żarówkę z gniazda, naciskając
występ znajdujący się na dole.
)
Wymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.
Wymiana żarówek świateł
drogowych (2)
)
Obrócić oprawę żarówki o ćwierć obrotu w
lewo i wyciągnąć ją.
)
Pociągnąć i wymienić żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.
Wymiana lamp świateł
dziennych / pozycyjnych (diody
elektroluminescencyjne-LED) (6)
Aby wymienić ten rodzaj lamp diodowych,
skontaktować się z ASO sieci CITROËN lub z
warsztatem specjalistycznym.
Wymiana żarówek świateł
mijania (3)
Informacje na temat wymiany tych żarówek
można uzyskać w ASO sieci CITROËN lub w
warsztacie specjalistycznym.
Informacje na temat wymiany żarówek
można uzyskać w ASO sieci CITROËN lub w
warsztacie specjalistycznym.
Wymiana żarówek refl ektorów
przeciwmgłowych (7) / świateł
dziennych (5)
Page 193 of 368
191
7
Informacje praktyczne
)
Popchnąć kierunkowskaz do tyłu, aby go wyczepić.
)
Odłączyć złącze kierunkowskazu.
)
Wymienić kierunkowskaz.
Przy montażu postępować w odwrotnej kolejności.
Zamienne żarówki dostępne są w ASO sieci CITROËN lub w warsztacie specjalistycznym.
Wymiana kierunkowskazów bocznych
Punktowe oświetlenie zewnętrznych lusterek wstecznych
Wymianę diod elektroluminescencyjnych należy wykonać w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Page 194 of 368
192
Informacje praktyczne
1.
Tr z e c i e światło stop (diody).
2.
Oświetlenie tablicy rejestracyjnej
(W5W-5W).
3.
Światło przeciwmgielne (W21W-21W).
4.
Światło cofania (W16W-16W)
.
5.
Kierunkowskaz y ( W Y21W-21W ).
6.
Światła pozycyjne / stop (W21- 5W).
Światła tylne
Żarówki te wymienia się od zewnętrznej strony
bagażnika.
)
Otworzyć bagażnik.
)
Odkręcić dwie śruby mocujące.
)
Wypiąć blok świateł i ostrożnie go
wyciągnąć, pociągając do tyłu,
)
Obrócić oprawę żarówki o ćwierć obrotu w
lewo i wyciągnąć.
)
Wyjąć i wymienić żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.
Zwrócić uwagę na prawidłowe ustawienie
bolców mocujących blok
świateł. Muszą się
one znajdować naprzeciw odpowiednich
elementów na nadwoziu.
Wymiana żarówek świateł
pozycyjnych / stop (6),
kierunkowskazów (5) oraz światła
przeciwmgielnego (3)
)
Otworzyć bagażnik.
)
Wsunąć śrubokręt do otworu pokrywy, a
następnie podważyć i otworzyć pokrywę.
)
Przekręcić oprawkę żarówki o ćwierć
obrotu w lewo.
)
Wyjąć i wymienić żarówkę.
Przy montażu wykonać czynności w odwrotnej
kolejności.
Wymianę tych żarówek można również
wykonać w ASO SIECI CITROËN lub w
warsztacie specjalistycznym.
Wymiana żarówek świateł
cofania (4)
Żarówki w kolorze żółtym, takie jak w
lampach kierunkowskazów, muszą być
wymieniane na żarówki o takiej samej
charakterystyce i kolorze.
Page 195 of 368
193
7
Informacje praktyczne
Wymiana żarówek oświetlenia
tablicy rejestracyjnej (2)
)
Popchnąć przezroczystą osłonę w lewo, a
następnie w dół.
)
Przekręcić oprawę żarówki o ćwierć obrotu
w lewo, a następnie zdjąć.
)
Wyjąć i wymienić żarówkę.
Podczas montażu wykonać te operacje w
odwrotnej kolejności, a następnie nacisnąć
przezroczystą osłonę, aby ją zatrzasnąć.
Tr z e c i e światło stop (diody
elektroluminescencyjne-LED) (1)
W celu wymiany diód skontaktować się
z ASO sieci CITROËN lub z warsztatem
specjalistycznym.
Page 196 of 368
194
Informacje praktyczne
Wymiana bezpiecznika
Szczypce do wyjmowania bezpieczników
znajdują się w skrzynce bezpieczników w
komorze silnika.
Aby się do nich dostać, należy:
)
Otworzyć pokrywę silnika (patrz
"Sprawdzenia").
)
Odpiąć i zdjąć pokrywę.
)
Wyjąć szczypce.
)
Dokładnie zamknąć pokrywę, aby
zapewnić szczelność skrzynki
bezpieczników.
Dostęp do narzędzi
Przed wymianą bezpiecznika należy ustalić
przyczynę usterki i ją usunąć.
)
Sprawdzić, czy przełącznik jest w
położeniu " LOCK
" lub czy samochód jest
w trybie " OFF
".
)
Na podstawie włókna sprawdzić, czy
bezpiecznik nie jest uszkodzony.
)
Do wyciągnięcia bezpiecznika z gniazda
należy użyć specjalnych szczypiec.
)
Uszkodzony bezpiecznik wymieniać
zawsze na bezpiecznik o takim samym
natężeniu znamionowym.
)
Sprawdzić, czy numer wygrawerowany
na skrzynce zgadza siÄ™ z numerem
wygrawerowanym na bezpieczniku i
numerem w tabeli zamieszczonej poniżej.
Wymiana bezpiecznika
Dobr y ZÅ‚y
CITROËN nie ponosi odpowiedzialności
za koszty zwiÄ…zane z naprawÄ…
pojazdu oraz za uszkodzenia
związane z instalacją akcesoriów
niedostarczonych, niezalecanych przez
CITROËN i zainstalowanych niezgodnie
z zaleceniami marki, zwłaszcza jeżeli
pobór wszystkich podłączonych
urządzeń dodatkowych przekracza
10 mA.
Układ elektryczny pojazdu został
zaprojektowany w taki sposób, aby działał z
wyposażeniem seryjnym i dodatkowym.
Przed zainstalowaniem innego
wyposażenia lub akcesoriów
elektrycznych w pojeździe
skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
Wymiana bezpiecznika, który nie
został uwzględniony w poniższych
tabelach, może spowodować poważne
uszkodzenie pojazdu. Skontaktować się
z ASO sieci CITROËN lub z warsztatem
specjalistycznym.
Page 197 of 368
195
7
Informacje praktyczne
Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
części deski rozdzielczej (po lewej stronie).
Dostęp do bezpieczników
)
Odpiąć i zdjąć pokrywę, pociągając do
siebie.
Bezpiecznik Nr
Natężenie
Funkcje
1*
30 A
Wentylator kabiny.
2
15 A
Światła stop, trzecie światło stop.
3
10 A
Światła przeciwmgłowe tylne.
4
30 A
Wycieraczka przedniej szyby, spryskiwacz szyby.
6
20 A
Centralny zamek, zewnętrzne lusterka wsteczne sterowane elektrycznie.
7
15 A
Radioodtwarzacz, telematyka, moduł USB, zestaw głośnomówiący.
8
7,5 A
Klucz z pilotem zdalnego sterowania, kalkulator klimatyzacji,
zestaw wskaźników, elektryczne podnośniki szyb, czujnik deszczu
i jasności, alarm, panel przycisków, przełączniki przy kierownicy.
9
15 A
Oświetlenie kabiny i zestawu wskaźników.
10
15 A
Światła awaryjne.
11
15 A
Wycieraczka tylnej szyby.
12
7,5 A
Zestaw wskaźników, ekran wielofunkcyjny, pomoc przy parkowaniu,
ogrzewane fotele, odmrażanie tylnej szyby, zasłona przyciemniająca
sterowana elektrycznie, automatyczna regulacja reflektorów.
13
15 A
Zapalniczka, gniazdo zasilania osprzętu.
15
20 A
Zasłona przyciemniająca sterowana elektrycznie.
16
10 A
Zewnętrzne lusterka wsteczne, radioodtwarzacz.
Page 198 of 368
196
Informacje praktyczne
* Bezpieczniki maxi są dodatkowym zabezpieczeniem układów elektrycznych. Wymiana
bezpieczników maxi musi być wykonywana w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Bezpiecznik Nr
Natężenie
Funkcje
18
7,5 A
Światła cofania, kalkulator pomocy przy parkowaniu, kamera cofania,
kalkulator poduszek powietrznych.
19
15 A
Gniazdo osprzętu.
20*
30 A
Przełączniki elektrycznych podnośników szyb.
21
*
30 A
Odmrażanie tylnej szyby.
22
7,5 A
Odmrażanie zewnętrznych lusterek wstecznych.
24
25 A
Fotel kierowcy i pasażera sterowany elektrycznie.
25
30 A
Ogrzewane fotele.

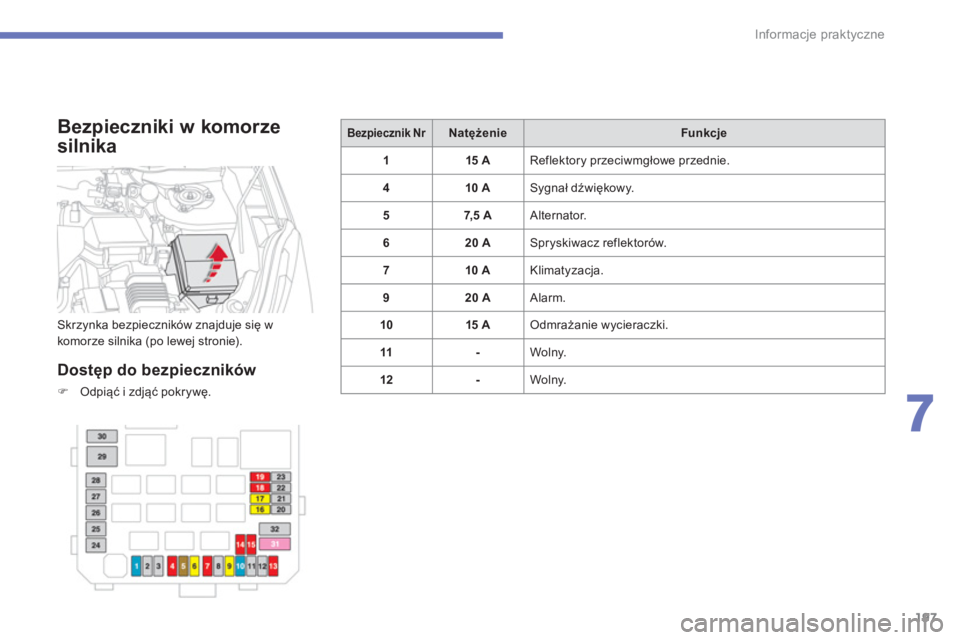

Page 199 of 368
197
7
Informacje praktyczne
Bezpieczniki w komorze
silnika
Dostęp do bezpieczników
)
Odpiąć i zdjąć pokrywę.
Bezpiecznik Nr
Natężenie
Funkcje
1
15 A
Reflektory przeciwmgłowe przednie.
4
10 A
Sygnał dźwiękowy.
5
7,5 A
Alternator.
6
20 A
Spryskiwacz reflektorów.
7
10 A
Klimatyzacja.
9
20 A
Alarm.
10
15 A
Odmrażanie wycieraczki.
11
-
Wolny.
12
-
Wolny. Skrzynka bezpieczników znajduje się w
komorze silnika (po lewej stronie).
Page 200 of 368
198
Informacje praktyczne
Bezpiecznik Nr
Natężenie
Funkcje
13
10 A
Światła dzienne.
14
10 A
Światło drogowe lewe.
15
10 A
Światło drogowe prawe.
16
20 A
Światło mijania lewe (ksenonowe).
17
20 A
Światło mijania prawe (ksenonowe).
18
10 A
Światło mijania lewe (halogenowe), ręczna i automatyczna
regulacja reflektorów.
19
10 A
Światło mijania prawe (halogenowe).
31
30 A
Wzmacniacz audio.
Bezpieczniki maxi sÄ… dodatkowym
zabezpieczeniem systemów
elektrycznych. Wymiana bezpieczników
maxi musi być wykonywana w ASO
sieci CITROËN lub w warsztat
specjalistyczny.
Po wymianie dokładnie zamknąć
pokrywę, aby zapewnić szczelność
skrzynki bezpieczników.
